LABORATORIUM TEKNOLOGI BANGUNAN

(1)

LABORATORIUM

TEKNOLOGI BANGUNAN

JURUSAN ARSITEKTUR

FAKULTAS SAINS DAN TEKNOLOGI

UIN MAULANA MALIK IBRAHIM MALANG

(2)

Lab. Teknologi Bangunan | 2

P R O F I L

Laboratorium Teknologi Bangunan

C H A P T E R

1

(3)

LABORATORIUM TEKNOLOGI BANGUNAN Jurusan Arsitektur

Fakultas Sains dan Teknologi UIN Maulana Malik Ibrahim Malang Definisi

Laboratorium Teknologi Bangunan merupakan unsur pelaksana jurusan yang berada di bawah dan bertanggung jawab langsung kepada Ketua Jurusan Arsitektur. Laboratorium Teknologi Bangunan mempunyai tugas dan melakukan pelayanan akademik yang menunjang tugas pokok Jurusan Arsitektur dalam bidang ilmu Sains, Teknologi dan juga Struktur Bangunan. Laboratorium Teknologi Bangunan merupakan suatu wadah penunjang dan pengembangan fungsi-fungsi Tri-Darma Perguruan Tinggi; pendidikan dan pengajaran, penelitian, dan pengabdian pada masyarakat dalam lingkup ilmu ke-arsitekturan khususnya pada bidang Sains, Teknologi dan Struktur Bangunan. Beberapa fungsi dasar keberadaan Laboratorium Teknologi Bangunan antara lain:

a. Tempat pengembangan/ kajian ilmu pengetahuan dan teknologi dibidang Sains dan Teknologi bagi seluruh civitas akademis. (konteks: penelitian ilmiah, koleksi informasi iptek bangunan, lingkungan)

b. Wadah penerapan iptek pada kehidupan nyata (konteks: pengabdian civitas akademis kepada masyarakat dan bisnis komersial)

c. Sarana pendukung kegiatan perkuliahan untuk Mata Kuliah di bawah pengelolaan Laboratorium Teknologi Bangunan.

Secara fisik, laboratorium ini merupakan suatu wadah yang menyediakan dan menyiapkan sarana dan prasarana, baik perangkat lunak dan perangkat keras, guna menunjang fungsi - fungsi pokok tersebut, bagi kepentingan mahasiswa dan tenaga pengajar.

Visi

Menjadi laboratorium terdepan dalam pengembangan keilmuan sains, teknologi dan struktur bangunan khususnya arsitektur Islami yang berkelanjutan di bidang pengajaran, penelitian dan pengabdian kepada masyarakat pada lingkup Nasional dalam kurun 10 tahun ke depan.

Misi

1. Sebagai wahana pembelajaran di bidang Sains, Teknologi dan Struktur Bangunan khususnya sains, teknologi dan struktur arsitektur Islami yang berkelanjutan pada tataran design dan aplikasi nyata arsitektur untuk meningkatkan kualitas kehidupan manusia, lingkungan alam dan lingkungan binaan yang berkelanjutan

2. Memberi pelayanan akademik dalam bidang ilmu sains, teknologi

(4)

dan struktur bangunan serta menyelenggarakan penelitian dan kegiatan pengabdian kepada masyarakat

3. Menghasilkan sarjana arsitektur yang berbudi luhur, cerdik, cakap dan bermanfaat bagi kehidupan bermasyarakat sesuai dengan keahlian sains bangunan dalam berkarya di lingkup Nasional

Janji Layanan

1. Kebersihan niat dalam perencanaan (PLAN)

2. Rapi dan ringkas dalam operasional pekerjaan (DO) 3. Jujur dalam analisis dan evaluasi hasil (CHECK) 4. Cekatan dalam tindak lanjut (ACT)

Struktur Organisasi

Kepala Laboratorium : Moh. Arsyad Bahar, ST., M.Sc.

Laboran : Anton Prasetyo, S.Si

Pengelola Lab. Bidang Sains : Ernaning Setiyowati, MT.

Pengelola Lab. Bidang Struktur : Dr. Agung Sedayu, MT.

Anggota : Arif Rachman Setiono, MT.

: Krisna Adi Permana, MT.

Kepala Laboratorium

Moh. Arsyad Bahar, ST. M.Sc.

Bidang Sains

KBK BUILDING SCIENCE TECHNOLOGY

Ernaning Setyowati, MT

Bidang Struktur

KBK SUSTAINABLE CONSTRUCTION

Dr. Agung Sedayu, MT

Laboran

Anton Prasetyo, S.Si

Anggota

Arif Rachman Setiono, MT.

Krisna Adi Permana, MT.

(5)

Tugas Pokok dan Fungsi A. Kepala laboratorium

Rincian tugas dan tanggung jawab:

1) Merencanakan kegiatan pendidikan, penelitian dan pengabdian kepada masyarakat di laboratorium/studio dan kelompok keahlian di bawah koordinasinya.

2) Menyusun rencana operasional pengembangan laboratorium/studio.

3) Memberikan pelayanan bagi civitas akademika untuk melakukan pengembangan ilmu pengetahuan, teknologi dan seni; khususnya dalam kelompok keahlian di bawah koordinasinya.

4) Menyiapkan jadwal kegiatan laboratorium/studio.

5) Mengkoordinasikan segala kegiatan akademik yang dilaksanakan dalam laboratorium/studiodalamkelompok keahlian di bawah koordinasinya.

6) Melakukan pembinaan kepada anggota laboratoriumdalam kelompok keahlian di bawah koordinasinya dalam rangka pengembangan keilmuan yang spesifik.

7) Menjalin kerjasama dengan pihak luar dalam rangka resource sharing dan pemberdayaan laboratorium/studio.

8) Melakukan pemantauan dan evaluasi atas ketersediaan sarana-prasarana dan kegiatan dalam laboratorium/studio.

9) Melaporkan kegiatan sekurang-kurangnya setiap semester kepada Ketua Jurusan.

10) Membentuk team teaching (timdosen pengampu mata kuliah), berdasar hasil musyawarah mufakatkelompok keahlian di bawah koordinasinya.

11) Mengkoordinasikan segala kegiatan akademik yang dilaksanakan di dalam kelompok keahlian di bawah koordinasinya, terutama tentang pemilihan objek dan tema-topik praktek kerja serta Skripsi/ Tugas Akhir.

12) Melakukan monitoringdan evaluasi atas kegiatan akademikyang telah dilakukan oleh anggota kelompok keahlian di bawah koordinasinya, terutama tugas belajar-mengajar serta pembimbingan praktek kerja dan skripsi/tugas akhir.

13) Melakukan koordinasi dalam pelaksanaan proses belajar mengajar dengan laboratoriumlain atau Ketua Jurusan.

14) Melaporkan kegiatan kelompok sekurang-kurangnya setiap semester kepada Ketua Jurusan

B. Pengelola laboratorium

Rincian tugas dan tanggunjawab:

1) Mencatat / merekam dokumen kegiatan pendidikan, penelitian dan pengabdian kepada masyarakat di laboratorium/studio dan kelompok keahlian di bawah koordinasinya.

2) Menyiapkan dokumen rencana operasional pengembangan laboratorium/studio.

3) Menyiapkan pelayanan bagi civitas akademika untuk melakukan pengembangan ilmu pengetahuan, teknologi dan seni; khususnya dalam kelompok keahlian di bawah koordinasinya.

4) Menyiapkan dokumen jadwal kegiatan laboratorium/studio.

5) Menyiapkan dokumen pemantauan dan evaluasi atas ketersediaan sarana- prasarana dan kegiatan dalam laboratorium/studio.

6) Menyiapkan dokumen kegiatan sekurang-kurangnya setiap semester bersama Kepala Laboratorium.

7) Menyiapkan dokumen monitoring dan evaluasi atas kegiatan akademikyang

(6)

telah dilakukan oleh anggota kelompok keahlian di bawah koordinasinya, terutama tugas belajar-mengajar serta pembimbingan praktek kerja dan skripsi/tugas akhir.

C. Anggota laboratorium

Rincian tugas dan tanggung jawab:

1) Melakukan kegiatan pendidikan, penelitian dan pengabdian kepada masyarakat di laboratorium/studio dan kelompok keahlian di bawah koordinasi Kepala Laboratorium.

2) Menyusun dokumen rencana operasional pengembangan keilmuannya.

3) Melakukan pengembangan ilmu pengetahuan, teknologi dan seni; sesuai keahlian masing-masing.

4) Mematuhi dan menjalankan jadwal kegiatan laboratorium/studio.

5) Melakukan pemantauan dan evaluasi atas ketersediaan sarana-prasarana dan kegiatan dalam bidang keilmuannya.

6) Menyiapkan dokumen monitoring dan evaluasi atas kegiatan akademik yang telah dilakukan oleh tim teaching pengajaran, penelitian dan pengabdian kepada masyarakat

(7)

FASILITAS & ALAT

Laboratorium Teknologi Bangunan

C H A P T E R

2

(8)

Fakultas Sains dan Teknologi UIN Maulana Malik Ibrahim Malang

FASILITAS LABORATORIUM

Key Plan Lokasi Denah Ruang

Foto Ruang Foto Ruang

Data Luasan Ruang : 52 m²

Fungsi Laboratorium :

a) Menunjang pemahaman struktur (mekanisme gaya-gaya serta pengaruhnya terhadap kestabilan), bahan, cara merangkai dan detil konstruksi bangunan rumah tinggal.

b) Mengenal berbagai sistem struktur dan konstruksi bangunan bentang lebar maupun bangunan bertingkat tinggi (high rise building).

c) Mengenal sistem uitilitas (jaringan air bersih, air kotor, transportasi bangunan, HVAC) terhadap fungsi, ruang serta bentuk bangunan secara kreatif.

LIFT DN DN

DN DN

Lab. Perencanaan Wilayah & Kota Storage

Lab.

Struktur &

Konstruksi Storage

Storage Workshop

Rg. Baca Arsitektur Musholla Lab. Komputerisasi

Gambar/Animasi Arsitektur Rg. Scan &

Plotter Rg.

Pengelola

Lab. Sains Bangunan Rg.

Pengelola Rg.Simulasi

Artificial Lighting

Pantry Rg. Kajur

&Sekjur STUDIO GAMBAR 03

Storage

Rg.

Pengelola Lab.

Lansekap Storage

Storage Lab.

Perancangan Arsitektur Janitor

MEE Rg. Simulasi Terang LangitStorageRg. Instalasi

STUDIO GAMBAR 02

Rg. Instalasi Storage

Rg. Majelis Lab. Sejarah &

Hikmah Arsitektur

AUDITORIUM 01 AUDITORIUM 02

Stage Stage

GALERI ARSITEKTUR

STUDIO TUGAS AKHIR

Rg.

Pengelola Storage Rg.

DOSEN

LIFT

DN DN

Lab. Perencanaan Wilayah & Kota

Storage

Lab.

Struktur &

Konstruksi

Storage

Storage Workshop

Rg. Baca Arsitektur

Musholla

Lab. Komputerisasi Gambar/Animasi

Arsitektur

Rg. Scan &

Plotter Rg.

Pengelola

Lab. Sains Bangunan

Rg. Pengelola Rg.Simulasi

Artificial Lighting

Pantry

Rg. Kajur

&Sekjur

Storage

Rg.

Pengelola

Lab.

Lansekap

Storage

Lab.

Perancangan Arsitektur Janitor

MEE

Rg. Simulasi

Terang Langit Storage Rg. Instalasi

Rg. Instalasi Storage

Rg. Majelis Lab. Sejarah &

Hikmah Arsitektur

AUDITORIUM 01 AUDITORIUM 02

Stage Stage

GALERI ARSITEKTUR

STUDIO TUGAS AKHIR

Rg. Pengelola Storage

Rg.

DOSEN Lab.

Tekba ng KBK. SC

(9)

ALAT DAN MODEL PERAGA LABORATORIUM A Maket Model Struktur

A.1 Maket Model Struktur Atap

Nama alat Maket model struktur atap Kategori Komponen kuda-kuda

Sub kategori Kuda-kuda type Howe Merk, tahun

pengadaan Tailor by made/built by design, tahun 2008

• Bahan : aluminium

• Fungsi : pengetahuan jenis/type kuda-kuda pada umumnya, mengidentifikasi komponen batang-batang

tarik/tekan pada kuda-kuda tipe Howe.

• Dimensi/skala : Panjang bentang 75 cm

• Deskripsi dan ilustrasi alat :

Ilustrasi alat Bentuk-bentuk sambungan

Masing-masing batang penyusun kuda-kuda dapat dibongkar pasang. Tujuannya adalah untuk memungkinkan batang dapat diganti dengan kabel/tali jika diperlukan.

Dengan demikian dapat diuji peran gaya-gaya penyusun batangnya, sebagai batang tarik atau batang tekan. Untuk memudahkan bongkar-pasang, sambungan antar batang digunakan mur dan baut.

Sub kategori Kuda-kuda type Polanceau Merk, tahun

• Fungsi : pengetahuan jenis/type kuda-kuda pada umumnya, mengidentifikasi komponen batang-batang tarik/tekan pada kuda-kuda tipe Polanceau.

• Dimensi/skala : Panjang bentang 75 cm

(10)

• Deskripsi dan ilustrasi alat

:

Struktural diagram Ilustrasi alat

Sub kategori Kuda-kuda type gantung Merk, tahun

• Fungsi : pengetahuan jenis/type kuda-kuda pada umumnya, mengidentifikasi komponen batang-batang tarik/tekan pada kuda-kuda tipegantung

• Dimensi/skala : Panjang bentang 75 cm.

:

Sub kategori Kuda-kuda type Belgia Merk, tahun

• Fungsi : pengetahuan jenis/type kuda-kuda pada

(11)

umumnya, mengidentifikasi komponen batang-batang tarik/tekan pada kuda-kuda tipeBelgia

:

Sub kategori Kuda-kuda type lengkung Merk, tahun

• Fungsi : pengetahuan jenis/type kuda-kuda pada umumnya, mengidentifikasi komponen batang-batang tarik/tekan pada kuda-kuda tipelengkung

:

Sub kategori Kuda-kuda type gunting/kuda-kuda Jerman Merk, tahun

(12)

• Fungsi : pengetahuan jenis/type kuda-kuda pada umumnya, mengidentifikasi komponen batang-batang tarik/tekan pada kuda-kuda tipe gunting

:

Nama alat Maket model struktur atap Kategori Rangka atap

Sub kategori Kubah berusuk/ struktur cangkang kubah jala (reticulated)

Merk, tahun

• Bahan : kayu

• Fungsi : Sebagai alat peraga struktur cangkang dengan sistem rusuk

• Dimensi/skala : Luas 50 x 50 cm, tinggi ± 50 cm

• Ilustrasi alat :

Nama alat Maket model struktur atap Kategori Rangka atap

Sub kategori Rangka atap perisai Merk, tahun

• Bahan : kayu

(13)

• Fungsi : Sebagai alat peraga konstruksi atap perisai

• Dimensi/skala : Luas 60 x 90 cm, sudut ruang atap 45⁰

Nama alat Maket model struktur atap Kategori Maket/model struktur kabel Merk, tahun

• Bahan : Plat dan dinding: mika dan acrylic Kabel: kawat 1 mm

Landasan: multipleks Kolom: paku usuk/gording

• Dimensi/skala : Luas: 60 x 90 cm, Tinggi: 50 cm

• Iustrasi alat :

Nama alat Maket model struktur atap Kategori Maket/model struktur tenda Merk, tahun

• Bahan : textile

(14)

Nama alat Maket model struktur plat lipat/folded plate Kategori Maket model struktur plat lipat/folded plate Merk, tahun

• Bahan : Mika, acrylic

A.2 Maket Model Struktur Lantai

Nama alat Maket model struktur lantai Kategori Model konstruksi lantai loteng

Sub kategori Model konstruksi lantai loteng dan pembesiannya Merk, tahun

• Bahan : Kayu, kawat

• Fungsi : Alat peraga konstruksi lantai loteng

• Dimensi/skala : Luas 90 x 90 cm

(15)

Nama alat Maket model struktur lantai Kategori Model struktur slab/plat lantai Sub kategori Model struktur slab/plat lantai Merk, tahun

• Bahan : Beton

• Fungsi : Alat peraga konstruksi lantai loteng

• Dimensi/skala : plat (1 x 1 m2)

kolom (15 x 15 cm2, tinggi 60 cm) balok (8 cm x 10 cm)

Nama alat Maket model struktur bangunan tinggi Kategori Model struktur rangka

Merk, tahun

• Deskripsi dan ilustrasi

alat :

(16)

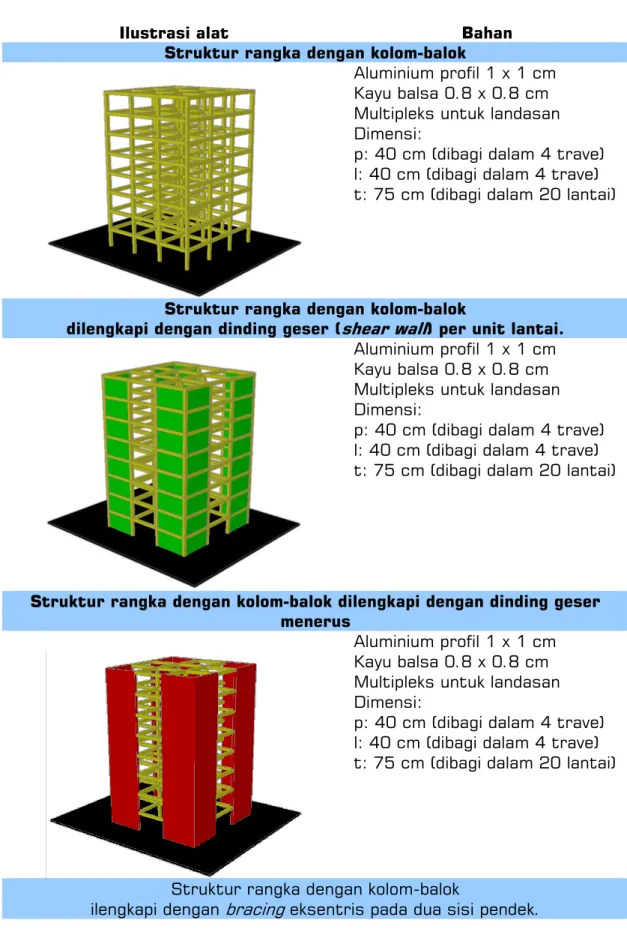

Ilustrasi alat Bahan

Struktur rangka dengan kolom-balok

Aluminium profil 1 x 1 cm Kayu balsa 0.8 x 0.8 cm Multipleks untuk landasan Dimensi:

p: 40 cm (dibagi dalam 4 trave) l: 40 cm (dibagi dalam 4 trave) t: 75 cm (dibagi dalam 20 lantai)

Struktur rangka dengan kolom-balok

dilengkapi dengan dinding geser (shear wall) per unit lantai.

Struktur rangka dengan kolom-balok dilengkapi dengan dinding geser menerus

Struktur rangka dengan kolom-balok

ilengkapi dengan bracing eksentris pada dua sisi pendek.

(17)

Nama alat Maket model struktur lantai

Kategori Maket/model sistem struktur trus/space truss Sub kategori Maket/model sistem struktur trus/space truss Merk, tahun

• Bahan : Baja d: 8 mm sambungan las

• Dimensi/skala : Panjang: 2,4 m, Bentang: 1,2 m

alat :

Nama alat Maket model struktur lantai Kategori Model konstruksi tangga

Sub kategori Model konstruksi tangga putar beton Merk, tahun

• Bahan : Kayu, kawat

• Fungsi : Alat peraga konstruksi tangga

• Dimensi/skala : 70 x 70 cm

(18)

A.3 Maket Model Struktur Dinding

Nama alat Maket model struktur dinding Kategori Model konstruksi dinding batu

Sub kategori Model konstruksi dinding bata modifikasi Merk, tahun

• Bahan : Bata artifisal terskala

• Dimensi/skala : Panjang unit model 90 cm, tinggi 75 cm

Nama alat Maket model struktur dinding Kategori Model konstruksi dinding panel

Sub kategori Model konstruksi dinding panel gipsum Merk, tahun

• Bahan : Rangka aluminium profil Penutup lembar gipsum

• Dimensi/skala : Skala 1 : 1 (1 modul gipsum)

(19)

Nama alat Maket model struktur dinding Kategori Model konstruksi pintu

Sub kategori Model konstruksi pintu panel kayu Merk, tahun

• Bahan : Kayu

• Dimensi/skala : 1 modul panel kayu, ukuran 40 x 40 cm

Nama alat Maket model struktur dinding Kategori Model konstruksi jendela

Sub kategori Model konstruksi jendela aluminium Merk, tahun

• Bahan : Aluminium profil

• Dimensi/skala : Modul unit jendela lebar 40 cm, tinggi 60- 70 cm

(20)

Tipe jendela geser (sliding window)

Tipe jendela ayun/sorong

B Maket Model Space Frame

Nama alat Model space frame

Kategori Detil ball joint space frame Merk, tahun

• Bahan : Ball joint baja, pipa baja, plat baja

• Dimensi/skala : Ball joint berukuran standard,

Batang struktur dari pipa menyesuaikan ukuran ball joint

Landasan dari plat baja, ukuran 40 x 40 cm.

:

(21)

Nama alat Model space frame

Kategori Detil ball joint space frame Merk, tahun

• Bahan : Ball joint dan batang struktur dari plastik

• Deskripsi dan

ilustrasi alat : Masing-masing batang struktur dapat dibongkar pasang dari ball jont, sehingga memungkinkan untuk dilakukan eksplorasi bentuk struktur space frame.

C Model Struktur Baja

• Bahan : Plat baja dan baja profil

• Dimensi/skala : Skala 1 : 1

D Training Kit

Nama alat Training kit utilitas bangunan

Kategori Utilitas air bersih, air kotor dan septic tank fibre glass

Merk, tahun

• Bahan : Pipa paralon, alat sanitair

:

(22)

Nama alat Training kit utilitas bangunan Kategori Training kit ducting AC

Merk, tahun

• Bahan : Pipa besi kotak, aluminium foil, glass wool

alat :

Nama alat Training kit struktur bangunan Kategori Training kit rangka struktur baja Merk, tahun

• Bahan : Plastik

(23)

Nama alat Training kit struktur bangunan

Kategori Training kit pondasi plat lajur (pad foundation) Merk, tahun

• Bahan : Kayu, mika/plexiglass

Bidang lantai atas pondasi menggunakan mika/plexiglass ukuran 40 x 40 cm

alat :

Nama alat Training kit struktur bangunan Kategori Training kit raft foundation Merk, tahun

• Dimensi/skala : Skala 1 : 20, Bidang lantai atas pondasi

menggunakan mika/plexiglass ukuran 40 x 40 cm

alat :

(24)

Nama alat Training kit struktur bangunan Kategori Training kit pile foundation Merk, tahun

Bidang lantai atas pondasi menggunakan mika/plexiglass ukuran 40 x 40 cm

:

Konfigirasi pile foundation Shoe of pile

Kategori Training kit dinding rangka dan dinding pemikul Merk, tahun

• Bahan : Kayu,

(25)

Kategori Training kit jendela jalusi (krepyak) kayu Merk, tahun

• Bahan : Kayu,

E Model Struktur Kayu

Nama alat Model struktur kayu tumpang sari Merk, tahun

• Bahan : Kayu

(26)

Nama alat Model struktur kayu

Kategori Model konstruksi kaki kuda-kuda, jurai luar, ½ kuda- kuda atas

Merk, tahun

• Bahan : Kayu

alat :

Posisi sambungan Ilustrasi alat

Kategori Konstruksi kaki kuda-kuda, jurai luar, ½ kuda-kuda bawah

Merk, tahun

• Bahan : Kayu

:

(27)

Kategori Model konstruksi sekur (balok pincang) jurai luar Merk, tahun

• Bahan : Kayu

(28)

FASILITAS ALAT-ALAT PENGUKURAN BIDANG SAINS

1 Lux Meter Phywe

713700 2008 4

2 Anemometer Topac 2008 1

3 Analog Sound Level Meter Peaktech

8015

2008 1

3 Thermo Higrometer Extech

445814 2009 2

(29)

4 Simulasi terang langit Built by

Design 2008 1

5 Simulasi artificial lighting Built by

Design 2008 1

6 Heliodon Built by

Design

2008 1

7 Terowongan angin (Wind Tunnel) Built by

Design 2008 1

(30)

8 Laser Meter Makita 2018 1

(31)

S . O . P

standard operating procedure Laboratorium Teknologi Bangunan

C H A P T E R

3

(32)

JURUSAN TEKNIK ARSITEKTUR FAKULTAS SAINS DAN

TEKNOLOGI

UIN MAULANA MALIK IBRAHIM MALANG

STANDARD OPERATING PROCEDURE

(SOP)

No. Dok : Tgl. Terbit : No. Revisi :

Hal :

PENGGUNAAN RUANG

LABORATORIUM TEKNOLOGI BANGUNAN

Tujuan

Memberikan panduan dalam pelaksanaan penggunaan ruang Laboratorium Teknologi Bangunan sesuai standard aturan yang tetapkan di Jurusan Arsitektur Fakultas Sains dan Teknologi UIN Maulana Malik Ibrahim Malang.

Ruang Lingkup

Prosedur ini dilaksanakan dalam lingkup kegiatan penggunaan dan peminjaman ruang Laboratorium Teknologi Bangunan di Jurusan Arsitektur Fakultas Sains dan Teknologi UIN Maulana Malik Ibrahim Malang.

Referensi

Prosedur ini disusun berdasarkan pedoman Mutu yang berlaku di Jurusan Arsitektur Diagram Alir, Dokumen Dan Keterangan Kegiatan

(Tercantum pada halaman 2/2 prosedur ini) Formulir (Form)

a) Form Penggunaan ruang laboratorium

b) Form Daftar peralat dan perlengkapan laboratorium c) Form Pencatatan dan pemindahan sarana ruangan

d) Form Daftar pengecekan sarana/prasarana ruang laboratorium Rekaman Mutu

a) Rekaman mutu Penggunaan ruang laboratorium

b) Rekaman mutu Daftar peralatan dan perlengkapan laboratorium c) Rekaman mutu Pencatatan dan pemindahan laboratorium

d) Rekaman mutu Daftar pengecekan sarana/prasarana ruang laboratorium Dokumen Terkait

a) Prosedur Pengendalian Ketidaksesuaian b) Surat Tugas Penanggung Jawab/Petugas

(33)

TEKNOLOGI

(SOP)

Hal :

PENGGUNAAN RUANG LABORATORIUM

Diagram Alir Dokumen Keterangan

1. Penanggung jawab ruang mempersiapkan ruang laboratorium dan melaporkan kepada Koordinator Lab.

Jurusan/Subbag Umum

2. Kasubbag Umum menginformasikan ruang laboratorium yang siap dipergunakan kepada Kasubbag Akademik dan Kemahasiswaan

3. Sesuai dengan kebutuhan.

4. Dosen dan mahasiswa bertanggung jawab untuk tetap menjaga kebersihan ruangan dan mematuhi tata tertib.

5. Bila ada yang rusak, segera melaporkan kepada Kasubbag Umum untuk ditindaklanjuti.

(34)

TEKNOLOGI

(SOP)

Hal :

PEMINJAMAN / PENGGUNAAN RUANG / ALAT LABORATORIUM TEKNOLOGI BANGUNAN

INPUT PROSES 1 PROSES 2

PEMINJAM LABORAN KALAB

START

SURAT PENGAJUAN

SURAT

PENGAJUAN ^PENGKO-

ORDINAS IAN

PENGARSIP AN SURAT

DISPOSISI FORM

PEMINJAMA N SURAT ACC

PERMOHONAN MAAF

1. KTP/NIM 2. BUKU

PEMINJAMA N

PENJELASAN TENTANG SOP DAN SERAH

TERIMA

SELESAI

Y

T

(35)

TEKNOLOGI

(SOP)

Hal :

PENGEMBALIAN RUANG / ALAT LABORATORIUM TEKNOLOGI BANGUNAN

INPUT PROSES 1 PROSES 2

PEMINJAM LABORAN KALAB

START

PENGEM BALIAN

SELESAI FORM PEMINJAMA

N

CEK FISIK DAN DOKUME

N

MENGISI BUKU PEMINJA

MAN

FORM PENGEMBALIAN

(36)

Lab. Teknologi Bangunan | 36 KEMENTERIAN AGAMA RI

UNIVERSITAS ISLAM NEGERI MAULANA MALIK IBRAHIM MALANG

FAKULTAS SAINS DAN TEKNOLOGI

JURUSAN TEKNIK ARSITEKTUR

Jl. Gajayana No. 50 Malang 65144 Telp. / Fax. (0341) 558933

Website : www.uin-malang.ac.id atau http://Teknik Arsitektur.uin-malang.ac.id e-mail : Teknik [email protected]

BERITA ACARA PEMINJAMAN

LABORATORIUM TEKNOLOGI BANGUNAN

LABORATORIUM

TEKNOLOGI BANGUNAN

P R O F I L

Laboratorium Teknologi Bangunan

1

Kepala Laboratorium

Bidang Sains

Bidang Struktur

Laboran

Anggota

FASILITAS & ALAT

Laboratorium Teknologi Bangunan

2

AUDITORIUM 01 AUDITORIUM 02

S . O . P

standard operating procedure Laboratorium Teknologi Bangunan

3

PENGGUNAAN RUANG

LABORATORIUM TEKNOLOGI BANGUNAN

PENGGUNAAN RUANG LABORATORIUM

PEMINJAMAN / PENGGUNAAN RUANG / ALAT LABORATORIUM TEKNOLOGI BANGUNAN

PEMINJAM LABORAN KALAB

Y

T

PENGEMBALIAN RUANG / ALAT LABORATORIUM TEKNOLOGI BANGUNAN

PEMINJAM LABORAN KALAB

FAKULTAS SAINS DAN TEKNOLOGI

JURUSAN TEKNIK ARSITEKTUR

Nomor:

Yang bertanda tangan di bawah ini:

Nama : ………….……….

NIM./NIP./NIPT. : ……….……….

Nomor Handphone : ……….……….

Instansi : ……….……….

Dengan sesungguhnya meminjam fasilitas/inventaris Jurusan sebagai berikut:

No. Nama Barang/Inventaris/Ruang Jumlah Keterangan

Tanggal Peminjaman, Pukul : ……….………...

Tanggal Pengembalian, Pukul : ……….………...

Keperluan : ……….………

Demikian berita acara peminjaman ini dibuat untuk dipergunakan sebagaimana mestinya.

Mengetahui dan Menyetujui, a.n. Ketua Jurusan

Sekretaris Jurusan

Aldrin Yusuf Firmansyah,MT NIP.

Malang, ………2019 Peminjam,

……….

BERITA ACARA PENGEMBALIAN Telah dikembalikan barang/inventaris tersebut di

atas pada:

Hari/Tanggal : ……….

Pukul : ……….

Keadaan : ………...

Catatan Khusus : ………...

Penerima,

………
