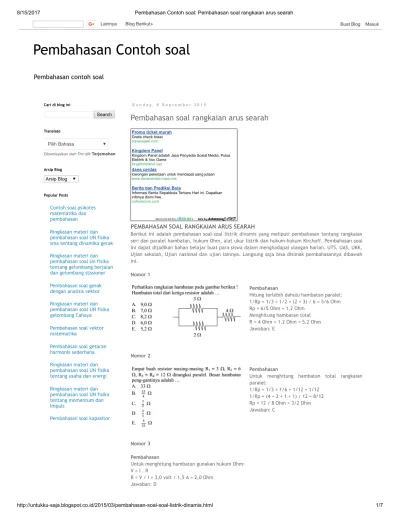

Berikut ini adalah pembahasan soal-soal listrik dinamis yang meliputi pembahasan tentang rangkaian seri dan paralel hambatan, hukum Ohm, alat ukur listrik dan hukum-hukum Kirchoff. Pembahasan soal ini dapat dijadikan bahan belajar buat para siswa dalam menghadapai ulangan harian, UTS, UAS, UKK, Ujian sekolah, Ujian nasional dan ujian lainnya. Langsung saja bisa disimak pembahasannya dibawah ini.

Nomor 1

Pembahasan

Hitung terlebih dahulu hambatan paralel: 1/Rp = 1/3 + 1/2 = (2 + 3) / 6 = 5/6 Ohm Rp = 6/5 Ohm = 1,2 Ohm

Menghitung hambatan total R = 4 Ohm + 1,2 Ohm = 5,2 Ohm Jawaban: E

Nomor 2

Pembahasan

Untuk menghitung hambatan total rangkaian paralel: 1/Rp = 1/3 + 1/6 + 1/12 + 1/12 1/Rp = (4 + 2 + 1 + 1) / 12 = 8/12 Rp = 12 / 8 Ohm = 3/2 Ohm Jawaban: C Nomor 3 Pembahasan

Untuk menghitung hambatan gunakan hukum Ohm: V = I . R

R = V / I = 3,0 volt / 1,5 A = 2,0 Ohm Jawaban: D

Pembahasan soal rangkaian arus searah

Promo ticket murah

Gratis check ticket

travelrejeki.com

Kingdom Panel

Kingdom Panel adalah Jasa Penyedia Sosial Media, Pulsa Elektrik & Voc Game

kingdompanel.xyz

dana cerdas

lowongan pekerjaan untuk mendapat uang jutaan

www.danacerdas.mpro.me

Berita dan Prediksi Bola

Informasi Berita Sepakbola Terbaru Hari ini. Dapatkan infonya disini free.

onlivescore.com

PEMBAHASAN SOAL RANGKAIAN ARUS SEARAH

Search

Cari di blog ini

Pilih Bahasa

Diberdayakan oleh Terjemahan Translate

Arsip Blog

Contoh soal psikotes matematika dan pembahasan Ringkasan materi dan pembahasan soal UN fisika sma tentang dinamika gerak Ringkasan materi dan pembahasan soal Un fisika tentang gelombang berjalan dan gelombang stasioner Pembahasan soal gerak dengan analisis vektor Ringkasan materi dan pembahasan soal UN fisika gelombang Cahaya Pembahasan soal vektor matematika

Pembahasan soal getaran harmonis sederhana Ringkasan materi dan pembahasan soal UN fisika tentang usaha dan energi Ringkasan materi dan pembahasan soal UN fisika tentang momentum dan Impuls

Pembahasan soal kapasitor

(2)

Nomor 4

Pembahasan

Hitung terlebih dahulu hambatan V = I . R

R = V / I = 3 volt / 0,02 A = 150 Ohm Menghitung kuat arus listrik

I = V / R = 4,5 volt / 150 Ohm = 0,03 A I = 30 mA

Jawaban: D

Nomor 5

Pembahasan

Untuk menghitung tegangan melalui alat ukur seperti gambar disamping adalah sebagai berikut: V = (300 / 120) . 80 V = 200 V

Jawaban: C

Nomor 6

Pembahasan

Hitung terlebih dahulu kuat arus listrik I = (10 / 100) . 70 A = 7 A

Menghitung daya listrik

P = I2_{. R = (7 A)}2_{. (10 Ohm) = 490 Watt} Jawaban: E

(3)

Gratis check ticket

travelrejeki.com

Kingdom Panel

Kingdom Panel adalah Jasa Penyedia Sosial Media, Pulsa Elektrik & Voc Game

kingdompanel.xyz

dana cerdas

Berita dan Prediksi Bola

Informasi Berita Sepakbola Terbaru Hari ini. Dapatkan infonya disini free.

onlivescore.com

Pembahasan

Tentukan terlebih dahulu kuat arus: I = (1/50) . 30 A = 0,6 A

Menghitung beda potensial V = I . R V = 0,6 A . 20 Ohm V = 12 volt Jawaban: E Nomor 8 Pembahasan

Membandingkan persamaan daya listrik. P1 / P2 = V1 / V2 200 watt / P2 = 220 V / 110 V 200 watt / P2 = 2 P2 = 200 watt / 2 = 100 watt Jawaban: C Nomor 9 Pembahasan

Untuk menghitung kuat arus ujung ujung resistor gunakan hukum Kirchoff.

V = 0 (cara menggunakannnya adalah kelilingi rangkaian searah jarum jam, misal kita mulai dari hambatan R) I . R - 3V + I . r = 0 I . 4,6 Ohm - 3 V + I . 0,4 Ohm = 0 I . 5 Ohm = 3 V I = 3 V / 5 Ohm = 0,6 A Menghitung tegangan V = I . R = 0,6 A . 4,6 Ohm = 2,76 volt Jawaban: B Nomor 10 Pembahasan

Hitung hambatan total R1, R2 dan R3 (Rs1) Rs1 = 20 + 20 + 20 = 60 Ohm

Hitung hambatan total R4 dan R5 (Rs2) Rs2 = 15 + 15 = 30 Ohm

Hitung hambatan total

1/Rt = 1/60 + 1/30 = (1 + 2) / 60 Ohm 1/Rt = 3 / 60 ohm

Rt = 60/3 Ohm = 20 Ohm Menghitung arus dalam rangkaian I = V / R = 6 V / 20 Ohm = 0,3 A Kuat arus pada Rs1: 6 V / 60 Ohm = 0,1 A Kuat arus pada Rs2 = 6 V / 30 Ohm = 0,2 A Jadi yang terkecil adalah 0,1 A

Jawaban: A

(4)

Pembahasan

Hitung hambatan total R1, R2, dan R3 (Rp) 1/Rp = 1/8 + 1/16 + 1/16 = (2 + 1 + 1) / 16 Ohm Rp = 16 Ohm / 4 = 4 Ohm

Hitung hambatan total Rp dan R4 (Rs1) Rs1 = 4 + 8 = 12 Ohm

Hitung hambatan total

1/Rt = 1/Rs1 + 1/R5 = 1/12 + 1/12 = 2/12 Rt = 12/2 = 6 Ohm

Hitung tegangan total

V = I . Rt = 4 A . 6 Ohm = 24 volt Hitung arus pada A-B

I = V / Rs1 = 24 V / 12 Ohm = 2 A Tegangan A-B V = I . Rp = 2 A . 4 Ohm = 8 volt Jawaban: D Nomor 12 Pembahasan

Gunakan hukum kirchoff dengan cara mengitari rangkaian searah jarum jam. Rangkaian dipecah menjadi 2 yaitu rangkaian kiri (loop 1) dan rangkaian kanan (loop 2).

Loop 1 10 V + 10 . I₁+ 20 V + 5 . I₂= 0 10 . I1 + 5 . I2 = - 30 V (1) Loop 2 10 . I3 - 15 V - 5 . I2 - 20 V = 0 10 . (I₂ - I₁) - 5 . I₂= 35 V - 10 . I₁+ 5 . I₂= 35 V (2) Eliminasi persamaan 1 dan 2

10 . I1 + 5 . I2 = - 30 V - 10 . I1 + 5 . I2 = 35 V ___________________ + 10 I₂= 5 I2 = 0,5 A Jawaban: A Nomor 1

Susunan tiga buah hambatan yang besarnya sama menghasilkan hambatan 2 Ohm. Jika susunannya diubah maka dapat dihasilkan hambatan 1 Ohm. Besar hambatan tersebut adalah...

A. 1 Ohm B. 2 Ohm C. 3 Ohm D. 4 Ohm E. 5 Ohm Nomor 2

Sepotong kawat yang memiliki panjang 2,5 m dan jari-jari 0,65 mm mempunyai hambatan 2 Ohm. Jika panjang dan jari-jarinya diubah menjadi 2 kali semula, maka hambatannya menjadi...

A. 16 Ohm B. 25 Ohm C. 4 Ohm D. 2 Ohm E. 1 Ohm Nomor 3

Makin besar beda tegangan antara kedua ujung sebuah penghantar makin besar pula hambatan penghantar itu.

SEBAB

Hambatan pada sebuah penghantar berbanding lurus dengan beda tegangannya. Nomor 4

Jika hambatan kawat perak pada temperatur 0 C adalah 1,25 Ohm dan koefisien temperatur terhadap hambatan kawat adalah 0,00375 /C, maka temperatur yang menyebabkan harga hambatan kawat

Soal latihan rangkaian arus searah

(5)

A. 200 C B. 225 C C. 240 C D. 266 C E. 300 C Nomor 5

Seekor ulat yang panjangnya 2,5 cm bergerak searah dengan aliran elektron pada sebatang tembaga berdiameter 2 mm yang membawa arus 8 A. Jika hambatan jenis kawat 1,6 x 10 (-8) Ohm.m, maka beda potensial antara kepala dan ekor ulat adalah...

A. 1 x 10 (-3) V B. 2 X 10 (-3) V C. 3 x 10 (-3) V D. 4 x 10 (-3) V E. 5 x 10 (-3) V Nomor 6

Kuat arus yang melalui suatu komponen tertentu adalah 1/2 A ketika diberi tegangan 80 volt. Berapa kuat arus yang melalui komponen tersebut jika tegangan dinaikkan menjadi 160 V?

A. 1/8 A B. 1/4 A C. 1/2 A D. 3/4 A E. 1 A Nomor 7

Sebuah perangkat listrik dapat bekerja dengan daya maksimal 450 W dengan sumber tegangan 200 V. Sekering pengaman yang sebaiknya digunakan untuk melindungi perangkat listrik tersebut adalah... A. 0,5 A dipasang seri terhadap perangkat

B. 1,0 A dipasang paralel terhadap perangkat C. 1,5 A dipasang seri terhadap perangkat D. 2 A dipasang paralel terhadap perangkat E. 2,5 A dipasang seri terhadap perangkat Nomor 8

Dua bola lampu identik dan mempunyai hambatan R yang sama akan menghasilkan cahaya lebih terang apabila tersusun seri.

SEBAB

Cahaya yang dihasilkan lampu akan terlihat lebih terang kalau arus total yang mengalir lebih besar. Nomor 9

Nyala dua lampu sejenis yang dihubungkan dengan sebuah baterai akan lebih terang jika keduanya disusun seri dibandingkan jika dipasang paralel.

SEBAB

Pada rangkaian seri, arus listrik pada masing-masing lampu sama dengan arus totalnya. Nomor 10

Dua bola lampu identik A dan B dihubungkan secara paralel. Keduanya kemudian dihubungkan seri dengan bola lampu C. Rangkaian ini kemudian dihubungkan dengan baterai. Jika kemudian lampu C putus, maka yang terjadi adalah...

1. Bola lampu A dan B sama terangnya dan lebih terang dari sebelum lampu C putus. 2. Arus yang melalui A sama besar dengan arus melalui B.

3. Beda potensial A sama dengan beda potensial B 4. Bola lampu A dan B tidak menyala.
