Model bangunan modular dari konstruksi bambu dan tanah lokal untuk bangunan di daerah gempa

(1)

1

PROPOSAL PENELITIAN

PUT-ITS - PENELITIAN UNGGULAN ITS

(TERAPAN MULTIDISIPLIN)

DANA LOKAL ITS 2020

Model bangunan modular dari konstruksi bambu dan

tanah lokal untuk bangunan di daerah gempa

Tim Peneliti

INSTITUT TEKNOLOGI SEPULUH NOPEMBER SURABAYA

Maret 2020

Prof. Dr. Ir. Vincentius Totok Noerwasito MT Arsitektur

Dr. Ir. Haryo Sulistiarso

Perancangan Kota dan Wilayah

(2)

2

HALAMAN PENGESAHAN

Judul : Model bangunan modular dari konstruksi bambu dan tanah lokal untuk bangunan di daerah gempa

Ketua peneliti

a. Nama Lengkap : Prof. Dr. Vincentius Totok Noerwasito MT. Ir. b. Alamat Surel : [email protected]; [email protected]

c. Nomor HP : 0818588677

Lembaga Pengusul

Nama Lembaga : LPPM - Institut Teknologi Sepuluh Nopember Nama Pimpinan Lembaga : Dr. Harus Laksana Guntur , ST., M.Eng

Alamat : LPPM ITS Kampus ITS Sukolilo Surabaya

Alamat surel : [email protected] Lama Riset Keseluruhan : 2 tahun

Usulan Riset Tahun ke- : 1

Biaya Riset Keseluruhan : Rp. 255 840 000,-

Surabaya, -03 2020 Ketua peneliti

(Prof. Dr. Ir. Vincentius Totok Noerwasito MT) NIP. 195512011981031003

(3)

3

DAFTAR ISI

COVER ... 1 daftar isi ... 3 Abtrak ... 4 BAB I PENDAHULUAN ... 5 1.1 Latar Belakang ... 5

1.2. Tujuan dan Sasaran ... 6

1.3 Kebaruan dan Terobosan Teknologi ... 5

BAB 2. Metode ... 6

2.1 Telaah Literatur / Pustaka ... 6

2.2 Peta RENCANA ... 7

2.3 Metode Penelitian ... 8

BAB 3 PROSPEK DAN DAMPAK MANFAAT ... 10

BAB 4 BIAYA DAN JADWAL PELAKSANAAN ... 11

4.1 Anggaran Biaya ... 11

4.2 JADWAL PENELITIAN ... 12

DAFTAR PUSTAKA ... 12

Lampiran 1 Justifikasi Anggaran Penelitian... 13

Lampiran 2 Organisasi tim: ketua dan anggota tim pengusul... 14

LAMPIRAN 3 : BIODATA KETUA DAN ANGGOTA PENELITI ... 15

(4)

4

ABTRAK

Penelitian ini merupakan pemecahan problem tentang bangunan yang sederhana di daerah gempa dengan menggunakan material lokal, yakni bambu dan tanah. Bambu sebagai konstruksi utama sedangkan tanah sebagai dinding. Adapun tanah tersebut dilapis dengan bambu. Bangunan merupakan moduler dengan ukuran 3 x 3 x 3 m. Bangunan tersebut dapat digabung menjadi bangunan yang lebih besar dengan ukuran moduler.

Tujuan penelitian adalah membuat bangunan yang bertahan terhadap gempa dan jika terjadi keruntuhan tidak menimbulkan korban bagi penghuninya. Metode penelitian adalah dengan model simulasi bangunan sdan mengaplikasikan hasil yang optimal dalam skala 1:1. Perhitungan energi panas dan embodied energy dilakukan di dalam model simulasi tersebut. Sedangkan pengukuran temperatur di lakukan pada bangunan sesungguhnya. Penelitian terdiri dati 2 tahap. Tahap 1 adalah tahap simulasi dengan menggunakan software untuk mendapatkan konsep bangunan moduler yang memiliki kondisi temperatur yang nyaman. Sebagai variabel adalah ketebalan dinding. Tahap ke 2 adalah aplikasi model dengan skala 1: 1. Dan pengukuran temperatur. Lokasi penelitian di Kabupaten Mojokerto.

Hasil akhir tahap 1 adalah konsep bangunan moduler untuk bangunan di daerah gempa. Tahap ke 2 adalah tampilan model bangunan moduler yang dapat menahan gempa dengan ukuran 3 x 3 x 3 m skala 1: 1.

(5)

5

BAB I PENDAHULUAN

1.1 LATAR BELAKANG

Bencana alam yang diakibatkan oleh gempa bumi sering terjadi di Indonesia. Daerah tersebut mengalami kerusakan pada bangunan yang terdapat disana. Hampir semua bangunan tersebut rusak akibat lemahnya system konstruksi dari bangunan. disamping itu korban manusia terjadi juga akibat tertimpa reruntuhan bangunan.

Saat ini banyak dibangunan di daerah gempa untuk menanggulangi masalah tersebut. adapun cara2 yang dilakukan adalah membuat kontruksi sekuat mungkin dan bangunan yang permanen. Sehingga mereka menggunakan bahan–bahan yang berat antara lain beton dan bata. Sementara ini banyak kejadian yang menimbulkan korban luka atau bahkan meninggal akibat kejatuhan reruntuhan dinding atau yang terbuat dari beton ataupun bata. Kegiatan penelitian ini mengusulkan untuk membuat bangunan yang moduler dari bahan lokal yaitu bambu dan tanah lokal dengan system struktur box. Sehingga tanpilan bengunan tersebut berbentuk kubus dengan konstruksi penyanggah adalah bambu. Sedangkan dinding bangunan berasal dari tanah sekitarnya yang dicampur dengan semen dan kapur. ukuran dari bangunan merupakan ukuran standard dari kamar tidur yakni 3 x 3 x 3 m yang disebut juga dengan 1 modul bangunan. Perluasan bangunan dapat di perluas dengan menyusun module–module tersebut dalam bentuk mensejajarkan atau menumpuk kearah vertikal.

Modul bangunan yang terwujud harus memiliki kondisi thermal yang bagus dan volume bahan yang efisien. Oleh karena itu perlu diketahui temperatur di dalam bangunan tersebut, dengan berbagai volume bahannnya.

Masalah utama dalam module adalah system struktur module yang tahan goncagan gempa meskipun berbahan bambu. Demikian juga dinding harus tahan terhadap iklim meskipun hanya berbahan dasar tanah dan tidak melalui proses pembakan seperti pada bata merah. Penelitian yang dilakukan memiliki 2 tahap. Tahap 1 menghasilkan konsep odel bangunan modular dari konstruksi bambau dan berdinding tanah. Tahap 2 aplikasi model dengan skala 1: 1.

Penelitian memiliki tujuan sebagai berikut:

a. Mendapatkan bahan bangunan dinding alternatif yang sederhana yang berasal dari daerah sekitar (lokal) dan alternatif system struktur ruang. Yakni bambu dan tanah dan kontruksi bambu dengan system struktur ruang (Box). Yang dapat mengurangi kerusakan bangunan terhadap gempa.

b. Bangunan dapat mengurangi korban cedera parah atau meninggal, karena bangunan menggunakan bahan yang ringan.

c. Mengajarkan kepada masyarakat didaerah bencana cara membuat bangunan yang sederhana dandapat dilakukan dengan teknologi yang sederhana.

Kebaruan dan Terobosan Tekno logi

Kebaruan dalam penelitian terdapat pada bahan dasar dan fungsi produk penelitian yang memaksimalkan pemakaian bahan bangunan lokal. Dan tidak memerlukan

(6)

6

teknologi tinggi. System struktur menggunakan system struktur ruang (struktur Box). Disamping itu meskipun bangunan sederhana tetapi kenyamanan temperatur di dalam bangunan mendekati kenyamanan di dalam ruangan (thermal comfort).

BAB 2. METODE

2.1 TELAAH LITERATUR / PUSTAKA

a. Telaah pustaka atas variabel-variabel kebaruan

Compressed Earth Blocks atau CEB atau CSEB adalah produk ramah lingkungan, penghematan energi dan beaya. Karena blok-blok ini adalah produk yang tidak terbakar, selama produksi tidak diperlukan bahan bakar atau pembakaran. Jadi, tidak menghasilkan gas berbahaya selama produksi. Blok CEB lebih ekonomis dari bata merah membutuhkan lebih sedikit tenaga kerja dan tidak memerlukan bahan bakar. Komposisi blok berbeda dan berbagai proporsi pasir, tanah liat dan stabilisator seperti kapur, semen dll. (B. N. Patowary et al, 2015).

Kekuatan tekan tertinggi CEB adalah 2.84N / m2 dicapai dengan tingkat stabilisasi semen 7,5% dari Sampel pada usia curing 28 days. (Baba Shehu Waziri, 2013),

Tanah alami yang digunakan untuk CEB adalah tanah liat dengan plastisitas sedang. Penambahan pasir 50%, telah sangat meningkatkan sifat pemerataan tanah. Rasio dengan kinerja optimal adalah 50% pasir yang ditambahkan dengan 6 hingga 9% semen. Blok yang terbuat dari campuran tanah liat dan pasir (CSB) tidak cocok untuk digunakan dalam lingkungan basah dan karena itu direkomendasikan untuk digunakan di lingkungan yang kering. namun dapat dilakukan apabila ditambahkan zat penstabil (kapur) (Aimé Jules Fopossi et al, 2014).

Blok CEB memiliki nilai konduktivitas termal yang lebih baik dibandingkan dengan bata merah. Blok CEB memiliki konduktivitas termal 0,2545 ± 0,0350 W m-1 K-1, sedangkan bata merah konduktivitas termal sebesar 0,4007 ± 0,0350 W m-1 K-1. (Fetra Venny Riza . 2011).

b) Penelusuran terhadap penelitian-penelitian yang dilakukan sebelumnya

Studi yang telah dilaksanakan yang dapat mendukung penelitian ini, karena penelitian tersebut berkaitan erat dengan pembuatan blok yang menggunakan bahan dasar 6okum dengan teknologi sederhana adalah sebagai berikut:

 Penelitian Blok tanpa bakar dari tanah Pandaan, Jawa Timur (2001). Pembuatan blok dengan menggunakan tanah liat sekitar lokasi tanpa menggunakan proses pembakaran.

 Penelitian tentang blok tanpa bakar dari abu tebu pabrik gula (2003). Pembuatan blok dinding menggunakan abu tebu dari pabrik gula di Mojokerto.

 Penelitian tentang blok tanpa bakar dari tanah Surabaya (2005).

 Penelitian Pemanfaatan lumpur LAPINDO untuk bata non bakar beserta aplikasi menjadi bangunan dengan Bata PORITS (bata lumpur lapindo) dilapangan, dan

(7)

7

pengukuran temperatur dalam ruangan pada bulan terpanas (Oktober dan Nopember). (tahun 2006).

 Penelitian tentang kemungkinan pemanfaatan tanah bergaram dari tanah lokal di Probolinggo (2006).

 Penelitian tentang blok tanpa bakar dari abu kayu dari Pabrik industri bahan bangunan, di Semarang.(2007).

 Penelitian tentang blokdari tanah liat di Pasuruan (2010-2015).

 Penelitian tentang blok dari kertas di Kabupaten Pasuruan (2016-2018) c) Perbedaan antara penelitiannya dengan penelitian orang lain.

Berikut perbedaan penelitian ini dengan penelitian tentang bangunan di daerah bencana hasil karya pihak lain.

1. Tidak menggunakan material yang berat seperti beton dan bata merah, sehingga tidak menimbulkan kecelakaan atau kematian pada orang di dalam bangunan ketika terjadi gempa.

2. Menggunakan material lokal. Bambu dan tanah banyak ditemukan di sekitar daerah gempa.

3. Konstruksi bangunan dapat dikerjakan tanpa menggunakan keahlihan yang tinggi. 4. Kondisi temperatur yang nyaman terdapat di dalam bangunan.

5. Bangunan dapat diperluas karena menggunakan system modul 3 x3 m. 2.2 PETA RENCANA

Road map untuk penelitian ini dapat dilihat pada gambar 1. Adapun uraiannya sebagai berikut:

(8)

8

Gambar 1 Road Map Penelitian

Konsep penelitian adalah bahan bangunan yang menggunakan potensi lokal sebagai bahan dasar. Hal ini berkaiatan erat dengan konsep lingkungan tentang Green

product atau sutainable material. Konsep ini mengutamakan temuan bahan bangunan

berbasis pada potensi lokal suatu daerah. Hal yang ingin diperoleh adalah adanya penghematan sumber daya alam yang akan habis.

Penelitian yang pernah dilakukan adalah pembuatan blok untuk dinding bangunan yang berasal dari lumpur Lapindo yang melimpah dan menimbulkan masalah lingkungan di Daerah Porong. Penelitian lebih banyak memanfaatkan lumpur yang melimpah untuk bahan dinding bangunan. Selain itu penelitian tentang pembuatan blok tanah padat di daerah Pasuruan dimana kehadiran blok ini untuk menyelesaikan masalah pembuatan bata tanpa melalui proses pembakaran. Hal ini dilakukan karena pembuatan bata didaerah tersebut banyak menggunakan kayu bakar dari hutan sekitarnya.

Penelitian yang dilakukan saat ini adalah pembuatan model bangunan moduler yang dapat digabungkan antara moduler menjadi bangunan yang lebih besar. Bangunan tersebut mampu mengurangi kerusakan yang parah akibat gempa bumi. Bahan yang digunakan adalah bangunan lokal. Yakni bambu dan tanah sekitar. Hasil akhir adalah bangunan dapat diaplikasikan di daerah lombok yang merupakan daerah gempa.

2.3 METODE PENELITI AN

Penelitian terdiri dari 3 tahap yakni tahap 1 dan tahap II. Berikut pola pikir tahapan penelitian I dan II (lihat Gambar 2).

(9)

9

Gambar 2 Alur pikir penelitian Tahap I dan II 2.3.1 Penelitian Tahap 1

Kegiatan pada tahap ini adalah tahap awal dari penelitian yakni penentuan konsep yang akan diaplikasikan pada tahap II dan III. Adapun proses tahap I sebagai berikut:

a. Pemilihan jenis bambu dan tanah yang memenuhi persyaratan sebagai struktur bangunan dan konstruksi dinding. Hal tersebut menggunakan kriteria jenis bambu dan jenis tanah yang memenuhi persyaratan sebagai bahan bangunan.

b. Menganalisa system struktur yang sesuai dan dapat digunakan menjadi bangunan moduler, adapun alternatif system struktur tersebut adalah: system liniair, syatem bidang atau system ruang. Moduler bangunan adalah 3 x 3 x 3 m. Konsep bangunan dapat dipindahkan merupakan pilihan alternatif system struktur yang tepat.

c. Menganalisa tebal dinding dari dinding tanah yang dapat berfungsi sebagai isolator panas. Tebal dinding yang ideal adalah dinding yang optimal energi panas dan embodied energy. Adapunvariabel dinding dapat dilihat pada tabel 1.

Tabel 1 Variabel No Kode Variabel tebal 1 W1 10 cm 2 W2 12 cm 3 W3 15 cm 4 W4 20 cm

Variabel-varibel tersebut berpengaruh terhadap panas di dalam bangunan disamping itu berpengaruh pula volume bahan. Panas yang berpengaruh adalah pada overheated di dalam bangunan selama setahun. Sedangkan volume bahan berpengaruh terhadap embodied energy bahan bangunannya. Overheated dalam bangunan dihitung dengan menggunakan simulasi program yakni Archipak, sedangkan embodied energy dihitung dengan menggunakan perkalian antara volume dan nilai embodied energy per unit bahan.

(10)

10

Optimasi dilakukan terhadap variabel-variabel tersebut pada bangunan erhadap overheated dan embodied energy. Bangunan yang baik adalah bangunan yang memiliki overheated dan embodied energy yang optimum. Bangunan yang optimum menjadi konsep bangunan untuk diaplikasikan menjadi bangunan pada tahap 2.

d. Membuat contoh dinding tanah dengan komposisi tanah, semen dan kapur. prosentase semen dan kapur masing-masing sebesar 15% dari berat tanah.

e. Menentukan konsep bangunan moduler dengan konstruksi bambu dan berdinding tanah lokal.

2.3.2 Penelitian Tahap II

Tahap penelitian ini merupakan aplikasi dari konsep yang dihasilkan dari tahap 1. Kegiatan yang dilakukan adalah aplikasi konsep konstruksi bambu dengan struktur dan detail sambungannya. Dinding bangunan diaplikasikan dari hasil optimasi dinding tahap I. Ukuran bangunan adalah 3 x 3 x 3 m, dengan skala 1 : 1. Lihat gambar 3 dan 4

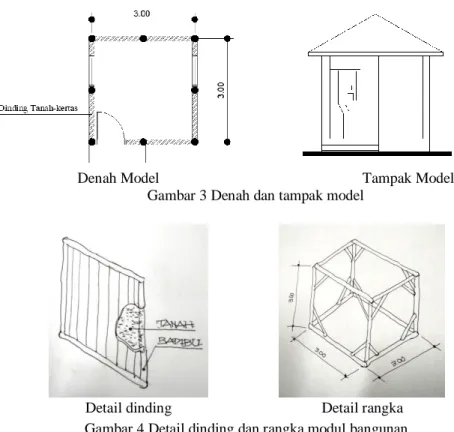

Denah Model Tampak Model

Gambar 3 Denah dan tampak model

Detail dinding Detail rangka

Gambar 4 Detail dinding dan rangka modul bangunan

BAB 3 PROSPEK DAN DAMPAK M ANFAAT

a. Bangunan moduler dari bahan lokal tahan terhadap gempa dan mudah untuk memperbaikinya atau menggantinya bila mengalami kerusakan. Reruntuhan banguan tidak membahayakan penghuni ketika terjadi gempa karena bahan yang digunakan

(11)

11

ringan dan tidak menimbulkan korban seperti pada bahan beton ataupun bata merah yang berat.

b. Bangunan dapat dikembangkan dengan membuat moduler baru dengan ukuran 3 x 3 x 3 m. Dengan cara menyambung bangunan. dan bangunan dapat dikerjakan sendiri secara gotong royong karena tidak membutuhkan peralatan yang berat.

c. Hasil penelitian dapat dijadikan sebagai bangunan percontohan bangunan yang menggunakan bahan lokal dan menujukkan pula bahwa masih banyak alternatif pemanfaatan bahan lokal untuk recycle material sebagai elemen dinding bangunan. d. Hasil penelitian menunjukkan bahwa dengan teknologi tepat guna dapat membantu

pengembangkan penelitian kearah penanganan bangunan didaerah rawan gempa.

BAB 4 BIAYA DAN JADWAL PELAKSANAAN

4.1 ANGGARAN BIAYA

No Jenis Pengeluaran Biaya yang Diusulkan (Rp) Tahun I Tahun II

1

Honorarium untuk pelaksana, petugas laboratorium, pengumpul data, pengolah data, penganalisis data, honor operator, dan honor pembuat sistem

10800000 15600000

2

Pembelian bahan habis pakai untuk ATK, fotocopy, surat menyurat, penyusunan laporan, cetak, penjilidan laporan, publikasi, pulsa, internet, bahan laboratorium, langganan jurnal

12040000 57800000

3

Perjalanan untuk biaya survey/sampling data, seminar/workshop DN-LN, biaya akomodasi-konsumsi, perdiem/lumpsum, transport 36800000 36800000 4 Sewa untuk peralatan/mesin/ruang laboratorium,

kendaraan, kebun percobaan, peralatan penunjang

penelitian lainnya

(12)

12 4.2 JADWAL PENELITIAN

No Jenis Kegiatan

Tahun ke 1

Bulan 1 Bulan 2 Bulan 3 Bulan 4 Bulan 5 Bulan 6

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 Persiapan

2 Analisa bentuk dan dimensi 3 Analisa konstruksi

4 Perhitungan dan analisa 5 Penentuan konsep model

bangunan

6 Eksperimen dinding tanah 7 Draft laporan

8 Laporan akhir

No Jenis Kegiatan

Tahun ke 2

Bulan 1 Bulan 2 Bulan 3 Bulan 4 Bulan 5 Bulan 6

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 Persiapan

2 Analisa hasil tahun 1 3 Analisa konstruksi

4 Pelatihan pembuatan blok tanah 5 Pembuatan bangunan model 6 Pengukuran temperatur 7 Draft laporan

8 Laporan akhir

DAFTAR PUSTAKA

1. Aimé Jules Fopossi et al, (2014), Effect of Stabilizers on Water Absorption of Compressed Earth Blocks made from Mangu Soil, International Journal of Engineering Sciences & Emerging Technologies, Aug. 2014Volume 7, Issue 1, pp: 490-495

2. B. N. Patowary et al, (2015), Study of Compressed Stabilised Earth Block, International Journal of Scientific and Research Publications, Volume 5, Issue 6, June, pp 1-4.

3. Baba Shehu Waziri et al, (2013), Properties of Compressed Stabilized Earth Blocks (CSEB) For LowCost Housing Construction: A Preliminary Investigation, International Journal of Sustainable Construction Engineering & Technology Vol 4, No 2, pp 39-45.

4. DEPARTEMEN PEKERJAAN UMUM, ( 1993), PEDOMAN PEMBANGUNAN BANGUNAN TAHAN GEMPA, BANGUNAN RANGKA BAMBU, pp B1-B13.

5. Gernot minke, (2001), construction manual for earth-quake resistance houses built of earth, gate Basin,

6. Jagadish Vengala et al, (2015), Seismic performance of Bamboo housing– an overview, Proceedings of worldbamboo,

7. Ukhopadhyay,(2008), Role of bamboo in seismic architecture, https://www.researchgate.net/publication/276409292_Role_of_bamboo_in_seis mic_architecture, pp.102-106.

(13)

13

LAMPIRAN 1 JUSTIFIKASI ANGGARAN PENELITIAN

Honorarium

Honor Honor/Jam

(Rp) Waktu Minggu Honor per Tahun (Rp)

(jam/minggu) Thn 1 Thn 2

Pembantu peneliti 30000 10 20 6000000 6000000

Honor pembuatan model 30000 40 4/8/16 4800000 9600000

jumlah 10800000 15600000

Peralatan penunjang

Material Justifikasi Kuantitas

Harga satuan

Biaya per Tahun (Rp) Thn 1 Thn 2

Pembuatan alat cetak bh 1/3/10 700000 700000 2100000

mini logger data bh 2/4 900000 1800000

Hardisck 1 Giga bh 1 1200000 1200000

jumlah 1900000 3900000

Bahan Habis Pakai Material Justifikasi Pembelian Kuantitas Harga satuan (Rp)

Biaya per Tahun (Rp)

Thn 1 Thn 2

Alat kantor unit 3 300000 900000 900000

cetak dan jilid laporan ls 900000 4000000

Foto copy bln 3 300000 900000 900000 Semen sak 9/30 100000 900000 3000000 Kapur sak 9/20 60000 540000 1200000 Bambu ls 3000000 3000000 15000000 Batu kali ls 10000000 tanah lokal ls 100000 800000

alat pertukangan unit 1 2500000 2500000 5000000

Pembuatan alat pengaduk unit 1 600000 400000 600000

Pembuatan rak blok 500000

Pintu dan jendela 3000000

Atap model ls 7000000 Plesteran lantai 2000000 jumlah 10140000 53900000 Perjalanan Material Justifikasi Perjalanan Kuantitas Harga satuan (Rp)

Biaya per Tahun (Rp)

Thn 1 Thn 2

Transport lokal kali 20 700000 14000000 14000000

Transport

Surabaya-lokasi kali 1/2/10 4000000 8000000 8000000

Transport Seminar kali 1 7400000 14800000 14800000

(14)

14

Lain-lain

perbaikan tanah lokasi unit 1000000 1000000

Pelatihan pekerja Ls 1000000 1000000

Beaya seminar kali 3 6000000 18000000 18000000

Beaya jurnal Ls 7000000

Rapat intern kali 25 800000 20000000 20000000

39000000 47000000

Jumlah total 98640000 157200000

LAMPIRAN 2 ORGANISASI TIM: KETUA DAN ANGGOTA

TIM PENGUSUL

Nama &NIDN Keahlihan Jur/Fak Jabatan dalam tim

Tanggung jawab dalam tim Prof. Dr. Ir. Vincentius

Totok Noerwasito MT NIDN 0001125507 Arsitektur Material/ Arsitektur FTSPK Ketua  Kordinator  Melakukan penelitian Dr. Ir. Haryo Sulistiarso

NIDN 0028045503 Perkotaan/ FTSPK Peneliti

 Melakukan penelitian

 Membuat laporan Iwan Adi Indrawan ST

Mars NIDN 0001038703 Arsitektur/ Arsitektur FTSPK Peneliti  Melakukan penelitian  Membuat laporan

(15)

15

LAMPIRAN 3 : BIODATA KETUA DAN ANGGOTA PENELITI

KETUA PENELITI

Identitas Diri

1. Nama Lengkap (dengan gelar) Dr. Ir.Vincentius Totok Noerwasito MT 2. Jabatan Fungsional Profesor

3. Jabatan Struktural IVC

4. NIP/NIK/Identitas lainnya 195512011981031003

5. NIDN 0001125507

6. Tempat dan Tanggal Lahir Surabaya, 1 Desember 1955

7. Alamat Rumah Jl. Cenderwasih Bunderan 75 Rewwin Sidoarjo – 61256

8 Nomor Telepon/Faks/ HP 0318662705/0818588677

9. Alamat Kantor Jurusan Arsitektur Kampus ITS sukolilo, Surabaya 60111

10. Nomor Telepon/Faks 0315996972/0315996972 11. Alamat e-mail [email protected]

12. Lulusan yang Telah Dihasilkan S-1= 20 orang; S-2= 10 Orang; S-3= Orang

13. Mata Kuliah yg diampu

1. Konstruksi bangunan 2. Perancangan Arsitektur 3. Struktur dan konstruksi B. Riwayat Pendidikan

S-1 S-2 S-3

Nama Perguruan Tinggi ITS ITS ITS

Bidang Ilmu Arsitektur Manajeman

konstruksi Arsitektur Tahun Masuk-Lulus 1975 – 1980 1997 –1999 2003 – 2009 JudulSkripsi/Thesis/Disertasi Desain Balai Latihan Kejuruan Industri

Blok tanah liat untuk rumah

sederhana

Energy panas dan embodied energy

pada low rise building

Nama Pembimbing/Promotor Ir. Moerhaniono Ir. Benyamin Phd

Prof Ir. Mas Santosa PhD./Dr.

Ir. Nastiti Ekasiwi MT C. Pengalaman Penelitian Dalam 5 Tahun Terakhir

No. Tahun Judul Penelitian

Pendanaan Sumber Jml (Juta

Rp) 1 2012

Blok Non Bakar dari Tanah Liat Lokal Untuk Dinding Rumah Sederhana yang Tahan Gempa Studi Kasus di Pasuruan

Hibah

bersaing II 40 2

2012

Konsep Bangunan dengan Bahan

Bangunan Ringan Yang Tahan gempa dan Low Embodied Energy

LPPM ITS 30

(16)

16

Rumah Tinggal di Pedesaan yang Adaptip terhadap Potensi dan Iklim Lokal Studi kasus di kabupaten Pasuruan Tahap 1

4 2014

Konstruksi Blok tanah dan Bambu untuk Rumah Tinggal di Pedesaan yang Adaptip terhadap Potensi dan Iklim Lokal Studi kasus di kabupaten Pasuruan Tahap II

DIKTI 47

5 2015

Disain Model Bangunan Hangat berdinding Blok Tanpa bakar Untuk Efisiensi Energi Panas dan Embodied Energy di daerah Pegunungan Studi Kasus di Desa Ranu Pane, Lumajang Tahap I

DIKTI 90

6 2016

Disain Model Ruangan Bangunan Hangat berdinding Blok Tanpa bakar

UntukEfisiensi Energi Panasdan

Embodied Energy di daerah Pegunungan Studi Kasus di Trawas, Mojokerto Tahap II

DIKTI 75

7 2017

Model bangunan berdinding blok dari kertas recycle dan

tanah liat yang efisien energy panas dan embodied energy

DIKTI 90

D. Pengalaman Pengabdian Kepada Masyarakat Dalam 5 Tahun Terakhir No. Tahun Judul Pengabdian Kepada Masyarakat

Pendanaan Sumber Jml (Juta

Rp) 1 2012 Pelatihan Pembuatan Blok tanah liat di

desa Tirtoyudo,Malang

Jurusan Arsitektur

ITS

10

2 2014 Pelatihan Pembuatan Blok tanah liat di Mojokerto

Jurusan Arsitektur

ITS

10

3 2015 Pelatihan Pembuatan Blok tanah liat di

Labuan Bajo NTT ITS 19

4 2016

Pendampingan Pemberdayaan Masyarakat Kampung Kemasan Gresik Sebagai Living Museum

ITS 20

E. Pengalaman Penulisan Artikel Ilmiah Dalam Jurnal Dalam 5 Tahun Terakhir

No. Judul Artikel Ilmiah Volume/

Nomor/Tahun Nama Jurnal 1

Pengaruh thermal properties bata merah dan bataco sebagai dinding, , terhadap efisien enerji dalam ruangan di Surabaya

Vol. 34 no.2,Desember 2006 Dimensi Teknik Arsitektur 2

Block of Composition Re-Pulped Paper and Soil for Walls in Low Rise Residential Buildings

Vol 22 no. 1

February 2011 IPTEK 3 Evaluation of Embodied Energy and Vol 5, No 12, Journal of Civil

(17)

17 Construction Costs for the Design of Low-Rise Apartments

for Low-Income Residents in Surabaya, Indonesia December 2011 Engineering and Architecture 4

Relationship Architecture Design with

Embodied Energy in Low-Income Building in Indonesia Volume 4, Number 2, 137-144 2012 Journal of Habitat Engineering and Design. 5

Composition of Bamboo Walls and

Compressed Earth Block Walls in a Simple House that Produces Energy Efficient to Heat and Embodied Energy in Indonesia

Vol , No 8, 2016, hal 631-640. Walailak Journal Science and Technology

F. Pengalaman Penyampaian Makalah Secara Oral Pada Pertemuan / Seminar Ilmiah Dalam 5 Tahun Terakhir

N o. Nama Pertemu an Ilmiah / Seminar

Judul Artikel Ilmiah Waktu dan Tempat

1

Seminar Internatio nal

Effect of ceiling height in the compressed block walled building on

Embodied Energy building Case study residential buildings in

Surabaya

26September 2013 The International Conference On Green

Concept in Architecture and Environment, Surabaya

2

Compressed Earth Blocks Building that has Optimum Embodied Energy casestudy ofsimplebuildingineastJava 11 Nopember 2013 International Conference On Habitechno, Bandung 3 Seminar Internatio nal

Efficient Heat Energy and Embodied Energy of Compressed Earth Block

house in East Java

25 Desember 2014 The International Conference On

ICAACE, Dubai (UAE)

4

Heat energy and embodied energy efficient in building walled and roofed compressed earth block in the tropics case study in Surabaya

15 Oktober 2015 The International Conference On ICETIA, Surakarta

5

Type Simple House Walled CEB which Efficient Heat Energy and Embodied

Energy in Indonesia

1-2 November, 2016 International Conference on Architecture Research and Design, Surabaya 6

Application of Soil Block without Burning Process and Calcium Silicate Panels as

Building Wall in Mountainous Area

14-17 Agustus 2017, International Conference on Construction and Building Engineering (ICONBUILD 2017), Palembang 7 Seminar Internatio nal

Applications recycle paper coated by Calcium Silicate Panel for building walls

which optimum in heat and embodied energy

11 November 2017, HABITechno International Seminar, Bandung,

8

11 November 2017, HABITechno International Seminar, Bandung,

(18)

18 9

11 November 2017, HABITechno International Seminar, Bandung, H. Pengalaman Perolehan HKI Dalam 5 – 10 Tahun Terakhir

No Judul/Tema HKI Tahun Jenis Nomor P/ID

1 Komposisi Bata “talijuk” (tanah _{liat Ijuk),} 2001 Paten biasa No. P00200100053

2 Alat cetak bata padat tanpa las dan

baut 2002 Paten sederhana No. S00200200018

3 Bata Abu tebu bata non bakar dari

limbah pabrik gula 2004 Paten sederhana No S00200400471

11. Pengalaman Merumuskan Kebijakan Publik/Rekayasa Sosial Lainnya Dalam 5 Tahun Terakhir

No

Judul/Tema/Jenis Rekayasa Sosial Lainnya yang Telah Diterapkan

Tahun Tempat

Penerapan

Respons Masyarakat 1 Rumah Apung di daerah

banjir 2010

Kec Benjeng

Kab Gresil Positip J. Penghargaan yang Pernah Diraih dalam 10 tahun Terakhir (dari pemerintah, asosiasi atau institusi lainnya)

No Jenis Penghargaan Institusi Pemberi

Penghargaan Tahun 1 Satyalencana karya Sapta XXX Tahun Presiden Republik

Indonesia 2017

Semua data yang saya isikan dan tercantum dalam biodata ini adalah benar dan dapat dipertanggung jawabkan secara hokum dipertanggungjawabkan secara 18okum. Apabila di kemudian hari ternyata dijumpai ketidak sesuaian dengan kenyataan, saya sanggup menerima risikonya.

Demikian biodata ini saya buat dengan sebenarnya untuk memenuhi salah satu persyaratan dalam pengajuan Penelitian Unggulan Perguruan Tinggi 2020

Surabaya, Maret 2020 Pengusul

(19)

19

Identitas Diri

1. Nama Lengkap (dengan gelar) DR. Ing. Ir. Haryo Sulistyarso 2. Jabatan Fungsional Asisten ahli

3. Jabatan Struktural IIIC

5. NIDN 0028045503

6. Tempat dan Tanggal Lahir Ngawi, 28 April 1955 7. Alamat Rumah Perumahan Dosen ITS

Surabaya – 60111 8 Nomor Telepon/Faks/ HP 62 811-324-318

9. Alamat Kantor Departemen Perencanaan Wilayah Kota 10. Nomor Telepon/Faks -

11. Alamat e-mail [email protected]

12. Lulusan yang Telah Dihasilkan S-1= 30 orang; S-2= 20 Orang; S-3= 7 Orang

B. Riwayat Pendidikan

S-1 S-2 S-3

Nama Perguruan Tinggi ITS TU Berlin - Jerman TU Berlin - Jerman

Bidang Ilmu Arsitektur

Tahun Lulus 1981 1987 1992

C. Pengalaman Penelitian Dalam 5 Tahun Terakhir Judul Penelitian

1. Studi Penataan Pedestrian Aloon-Aloon Kota Madiun (Model Penataan PKL Kota Madiun).

2. Feasibility Study Pembangunan Prasarana dan Fasilitas Perhubungan (Terminal Angkutan Terpadu) di Kabupaten Pasuruan.

3. Potensi Wilayah Kabupaten Trenggalek Sebagai Dasar Pengembangan Penyusunan Standar Zoning Stasiun Pengisian Bahan Bakar Umum (SPBU) di Kota Surabaya (Haryo Sulistyarso, Heru Purwadio), Laboratorium Perencanaan Wilayah dan Kota, FTSP=ITS.

4. Penelitian (Feasibility Study) Jalan Tembus Besuki-Dolo-Ponorogo di Kabupaten Kediri (LPPM ITS, Maret 2009).

5. Penelitian (Feasibility Study) Pembangunan Pasar Besar Kota Madiun ( LPPM ITS, Pebruari 2009).

D. Pengalaman Pengabdian Kepada Masyarakat Dalam 5 Tahun Terakhir

- Nara Sumber dalam Penyusunan Peraturan Walikota (Perwali) Surabaya tentang Analisis Dampak Lalu lintas (Andallalin)Kota Surabaya, Dinas Perhubungan Kota Surabaya.

- Nara Sumber dalam Pelatihan Peningkatan Sumberdaya Manusia Staf Dinas Kimpraswil Pemerintah Kabupaten Kediri, 22 Agustus 2008.

- Nara Sumber/Tim Ahli dalam Penyusunan Program Percepatan Pembangunan Madura Pasca Pembangunan Jembatan Suramadu , November-Desember 2008.

(20)

20

E. Pengalaman Penulisan Artikel Ilmiah Dalam Jurnal Dalam 5 Tahun Terakhir Judul Artikel Ilmiah/ Volume/

Nomor/Tahun/ Nama Jurnal

6. Dynamic and Geological-Ecological Spatial Planning Approach in Hot Mud Volcano Affected Area in Porong-Sidoarjo. Jurnal IPTEK ITS, vol.20, No.04 , Nopember 2009, ISSN 0853.4098.

7. Potensi Industri Pengolahan Sebagai Dasar Pengembangan SMK di Kabupaten Pasuruan (Haryo Sulistyarso, Mulyono, Heru Purwadio, Jurnal Penataan Ruang Prodi PWK FTSP-ITS Vol.4 No.1 Mei 2009, ISSN 1907-4972).

8. Pengembangan Layanan Pendidikan Kejuruan Pertanian (Haryo Sulistyarso, Suyanto, Heru Purwadio, Jurnal Penataan Ruang Prodi PWK FTSP-ITS Vol.3 No.2, Januari 2009, ISSN 1907-4972).

F. Pengalaman Penyampaian Makalah Secara Oral Pada Pertemuan / Seminar Ilmiah Dalam 5 Tahun Terakhir

N o. Nama Pertemu an Ilmiah / Seminar

1

H. Pengalaman Perolehan HKI Dalam 5 – 10 Tahun Terakhir

No Judul/Tema HKI Tahun Jenis Nomor P/ID

1

12. Pengalaman Merumuskan Kebijakan Publik/Rekayasa Sosial Lainnya Dalam 5 Tahun Terakhir

No

Judul/Tema/Jenis Rekayasa Sosial Lainnya yang Telah Diterapkan

Tahun Tempat

Penerapan

Respons Masyarakat 1

J. Penghargaan yang Pernah Diraih dalam 10 tahun Terakhir (dari pemerintah, asosiasi atau institusi lainnya)

No Jenis Penghargaan Institusi Pemberi

Penghargaan Tahun 1

Semua data yang saya isikan dan tercantum dalam biodata ini adalah benar dan dapat dipertanggung jawabkan secara hokum dipertanggungjawabkan secara 20okum. Apabila di kemudian hari ternyata dijumpai ketidak sesuaian dengan kenyataan, saya sanggup menerima risikonya.

Demikian biodata ini saya buat dengan sebenarnya untuk memenuhi salah satu persyaratan dalam pengajuan Peneltian unggulan 2020

(21)

21 Anggota tim

1. Nama Lengkap (dengan gelar) Iwan Adi Indrawan, S.T.,Ars.,M.Ars

2. Jabatan Fungsional -

3. Jabatan Struktural -

5. NIDN 0001038703

6. Tempat dan Tanggal Lahir Surabaya, 1 Maret 1987

7. Alamat Rumah Jl. Ploso Timur 3B No. 21 Surabaya

8. Nomor Telepon/Faks/ HP 031 3823875 / 081946505052

9. Alamat Kantor Jurusan Arsitektur Fakultas Teknik Sipil dan Perencanaan _{Kampus ITS Keputih Surabaya} 10. Nomor Telepon/Faks 031-5927290, 5996972; Fax. 031-5996972

11. Alamat e-mail

[email protected] [email protected] 12. Lulusan yang Telah

Dihasilkan

S-1= - Orang; S-2= -Orang; S-3= -Orang 13. _{Mata Kuliah yg Diampu} Desain Arsitektur 3

Praktek Profesi Arsitektur Lansekap Perancangan Ruang Luar Sistem Struktur

B. Riwayat Pendidikan

S1 S2 S3

Nama Perguruan Tinggi ITS ITS -

Bidang Ilmu Arsitektur Pendidikan Profesi & Magister

Perancangan Arsitektur - Tahun Masuk-Lulus 2005-2009 2011-2014 - Judul Skripsi/Tesis/Desertasi Redesain Terminal Bandar Udara Internasional Juanda Surabaya

Perancangan Rumah Sakit dengan Pendekatan

Fleksibilitas dan Adaptabilitas dalam Arsitektur

-

Nama Pembimbing/Promotor Dr. Ing. Ir. Bambang Soemardiono

1. Ir. Muhammad Faqih, M.S.A., Ph.D 2. Ir. Hari Poernomo,

M.Sc.Bdg

-

C. Pengalaman Penelitian Dalam 5 Tahun Terakhir (Bukan Skripsi, Tesis, maupun Disertasi)

No Tahun Judul Penelitian Pendanaan

Sumber Jmlh (Juta Rp)

1. - - - -

D. Pengalaman Pengabdian Kepada Masyarakat Dalam 5 Tahun Terakhir No Tahun Judul Pengabdian Kepada

Masyarakat

Pendanaan

Sumber Jmlh (Juta Rp)

1. 2015 Penataan Ruang Dalam

Sesuai Kebutuhan Penghuni

(22)

22

E. Pengalaman Penulisan Artikel Ilmiah Dalam Jurnal Dalam 5 Tahun Terakhir

No Judul Artikel Ilmiah Volume/Nomor/

Tahun

Nama Jurnal

1. Flexibility and adaptability as Architectural approach in Designing Hospital

2012 Journal of Basic Aplied Science

F. Pengalaman Penyampaian Makalah Secara Oral Pada Pertemuan / Seminar Ilmiah Dalam 5 Tahun Terakhir.

No Nama Pertemuan Ilmiah/ Seminar

1. - - -

G. Pengalaman Penulisan Buku dalam 5 Tahun Terakhir

No Judul Buku Tahun Jumlah

Halaman

Penerbit

- - - -

H. Pengalaman Perolehan HKI Dalam 5 -10 Tahun Terakhir

No Judul/Tema HKI Tahun Jenis Nomor P/ID

- - - -

11. Pengalaman Merumuskan Kebijakan Publik/Rekayasa Sosial Lainnya Dalam 5 TahunTerakhir.

No Judul/Tema/Jenis Rekayasa Sosial Lainnya yang Telah Diterapkan

Tahun Tempat

Penerapan

Respons Masyarakat

- - - -

J. Penghargaan yang Pernah Diraih dalam 10 tahun Terakhir (dari pemerintah, asosiasi atau institusi lainnya)

No Jenis Penghargaan Institusi Pemberi Penghargaan

Tahun

1. Penghargaan Juara 1 Kompetisi Nasional Desain Eco Lansekap Bandar Udara Soekarno Hatta

Angkasa Pura Bandar Udara Soekarno Hatta

(23)

23

Semua data yang saya isikan dan tercantum dalam biodata ini adalah benar dan dapat dipertanggungjawabkan secara hukum. Apabila di kemudian hari ternyata dijumpai ketidaksesuaian dengan kenyataan, saya sanggup menerima sanksi.

Demikian biodata ini saya buat dengan sebenarnya untuk memenuhi salah satu persyaratan dalam pengajuan Penelitian Unggulan Perguruan Tinggi 2020

(24)

24

SURAT PERNYATAAN KETUA PENELITI

KEMENTERIAN PENDIDIKAN DAN KEBUDAYAAN INSTITUT TEKNOLOGI SEPULUH NOPEMBER

LEMBAGA PENELITIAN DAN PENGABDIAN KEPADA MASYARAKAT(LPPM) Kampus ITS Sukolilo, Surabaya, 60111

Telp. (031) 5944792, 5961214, 5936940, 5945473, 599425l -55 (Ext. 1113, 1114, 1121, 1273) ; Fax. (031) 5996670

Email : [email protected] ; www.lppm.its.ac.id

SURAT PERNYATAAN

Yang bertanda tangan di bawah ini:

Nama

_:

Prof. Dr. Ir. Vincentius Totok Noerwasito MT NIP / NIDN

_:

195512011981031003/0001125507

Nama Institusi

Tempat Kerja

:

Departemen Arsitektur ITS

Alamat Kantor

_:

Departemen arsitektur kampus ITS Sukolilo Surabaya 60111 Dengan ini menyatakan bahwa proposal penelitian saya dengan judul: “Model bangunan modular dari konstruksi bambu dan tanah lokal untuk bangunan di daerah gempa” yang diusulkan dalam penelitian Isinas skema Disain untuk tahun anggaran 2020 bersifat original dan belum pernah dibiayai oleh lembaga / sumber dana lain.

Bilamana di kemudian hari ditemukan ketidak sesuaian dengan pernyataan ini, maka saya bersedia dituntut dan diproses sesuai dengan ketentuan yang berlaku dan mengembalikan seluruh biaya penelitian yang sudah diterima ke kas negara.

Demikian pernyataan ini dibuat dengan sesungguhnya dan dengan sebenar-benarnya.

Surabaya, Maret 2020 Yang menyatakan,
