Penelitian ini merupakan pemecahan problem tentang bangunan yang sederhana di daerah gempa dengan menggunakan material lokal, yakni bambu dan tanah. Bambu sebagai konstruksi utama sedangkan tanah sebagai dinding. Adapun tanah tersebut dilapis dengan bambu. Bangunan merupakan moduler dengan ukuran 3 x 3 x 3 m. Bangunan tersebut dapat digabung menjadi bangunan yang lebih besar dengan ukuran moduler.

Tujuan penelitian adalah membuat bangunan yang bertahan terhadap gempa dan jika terjadi keruntuhan tidak menimbulkan korban bagi penghuninya. Metode penelitian adalah dengan model simulasi bangunan sdan mengaplikasikan hasil yang optimal dalam skala 1:1. Perhitungan energi panas dan embodied energy dilakukan di dalam model simulasi tersebut. Sedangkan pengukuran temperatur di lakukan pada bangunan sesungguhnya. Penelitian terdiri dati 2 tahap. Tahap 1 adalah tahap simulasi dengan menggunakan software untuk mendapatkan konsep bangunan moduler yang memiliki kondisi temperatur yang nyaman. Sebagai variabel adalah ketebalan dinding. Tahap ke 2 adalah aplikasi model dengan skala 1: 1. Dan pengukuran temperatur. Lokasi penelitian di Kabupaten Mojokerto.

Hasil akhir tahap 1 adalah konsep bangunan moduler untuk bangunan di daerah gempa. Tahap ke 2 adalah tampilan model bangunan moduler yang dapat menahan gempa dengan ukuran 3 x 3 x 3 m skala 1: 1.

(5)

5

BAB I PENDAHULUAN

1.1 LATAR BELAKANG

Bencana alam yang diakibatkan oleh gempa bumi sering terjadi di Indonesia. Daerah tersebut mengalami kerusakan pada bangunan yang terdapat disana. Hampir semua bangunan tersebut rusak akibat lemahnya system konstruksi dari bangunan. disamping itu korban manusia terjadi juga akibat tertimpa reruntuhan bangunan.

Saat ini banyak dibangunan di daerah gempa untuk menanggulangi masalah tersebut. adapun cara2 yang dilakukan adalah membuat kontruksi sekuat mungkin dan bangunan yang permanen. Sehingga mereka menggunakan bahan–bahan yang berat antara lain beton dan bata. Sementara ini banyak kejadian yang menimbulkan korban luka atau bahkan meninggal akibat kejatuhan reruntuhan dinding atau yang terbuat dari beton ataupun bata. Kegiatan penelitian ini mengusulkan untuk membuat bangunan yang moduler dari bahan lokal yaitu bambu dan tanah lokal dengan system struktur box. Sehingga tanpilan bengunan tersebut berbentuk kubus dengan konstruksi penyanggah adalah bambu. Sedangkan dinding bangunan berasal dari tanah sekitarnya yang dicampur dengan semen dan kapur. ukuran dari bangunan merupakan ukuran standard dari kamar tidur yakni 3 x 3 x 3 m yang disebut juga dengan 1 modul bangunan. Perluasan bangunan dapat di perluas dengan menyusun module–module tersebut dalam bentuk mensejajarkan atau menumpuk kearah vertikal.

Modul bangunan yang terwujud harus memiliki kondisi thermal yang bagus dan volume bahan yang efisien. Oleh karena itu perlu diketahui temperatur di dalam bangunan tersebut, dengan berbagai volume bahannnya.

Masalah utama dalam module adalah system struktur module yang tahan goncagan gempa meskipun berbahan bambu. Demikian juga dinding harus tahan terhadap iklim meskipun hanya berbahan dasar tanah dan tidak melalui proses pembakan seperti pada bata merah. Penelitian yang dilakukan memiliki 2 tahap. Tahap 1 menghasilkan konsep odel bangunan modular dari konstruksi bambau dan berdinding tanah. Tahap 2 aplikasi model dengan skala 1: 1.

Penelitian memiliki tujuan sebagai berikut:

a. Mendapatkan bahan bangunan dinding alternatif yang sederhana yang berasal dari daerah sekitar (lokal) dan alternatif system struktur ruang. Yakni bambu dan tanah dan kontruksi bambu dengan system struktur ruang (Box). Yang dapat mengurangi kerusakan bangunan terhadap gempa.

b. Bangunan dapat mengurangi korban cedera parah atau meninggal, karena bangunan menggunakan bahan yang ringan.

c. Mengajarkan kepada masyarakat didaerah bencana cara membuat bangunan yang sederhana dandapat dilakukan dengan teknologi yang sederhana.

Kebaruan dan Terobosan Tekno logi

Kebaruan dalam penelitian terdapat pada bahan dasar dan fungsi produk penelitian yang memaksimalkan pemakaian bahan bangunan lokal. Dan tidak memerlukan

(6)

6

teknologi tinggi. System struktur menggunakan system struktur ruang (struktur Box). Disamping itu meskipun bangunan sederhana tetapi kenyamanan temperatur di dalam bangunan mendekati kenyamanan di dalam ruangan (thermal comfort).

BAB 2. METODE

2.1 TELAAH LITERATUR / PUSTAKA

a. Telaah pustaka atas variabel-variabel kebaruan

Compressed Earth Blocks atau CEB atau CSEB adalah produk ramah lingkungan, penghematan energi dan beaya. Karena blok-blok ini adalah produk yang tidak terbakar, selama produksi tidak diperlukan bahan bakar atau pembakaran. Jadi, tidak menghasilkan gas berbahaya selama produksi. Blok CEB lebih ekonomis dari bata merah membutuhkan lebih sedikit tenaga kerja dan tidak memerlukan bahan bakar. Komposisi blok berbeda dan berbagai proporsi pasir, tanah liat dan stabilisator seperti kapur, semen dll. (B. N. Patowary et al, 2015).

Kekuatan tekan tertinggi CEB adalah 2.84N / m2 dicapai dengan tingkat stabilisasi semen 7,5% dari Sampel pada usia curing 28 days. (Baba Shehu Waziri, 2013),

Tanah alami yang digunakan untuk CEB adalah tanah liat dengan plastisitas sedang. Penambahan pasir 50%, telah sangat meningkatkan sifat pemerataan tanah. Rasio dengan kinerja optimal adalah 50% pasir yang ditambahkan dengan 6 hingga 9% semen. Blok yang terbuat dari campuran tanah liat dan pasir (CSB) tidak cocok untuk digunakan dalam lingkungan basah dan karena itu direkomendasikan untuk digunakan di lingkungan yang kering. namun dapat dilakukan apabila ditambahkan zat penstabil (kapur) (Aimé Jules Fopossi et al, 2014).

Blok CEB memiliki nilai konduktivitas termal yang lebih baik dibandingkan dengan bata merah. Blok CEB memiliki konduktivitas termal 0,2545 ± 0,0350 W m-1 K-1, sedangkan bata merah konduktivitas termal sebesar 0,4007 ± 0,0350 W m-1 K-1. (Fetra Venny Riza . 2011).

b) Penelusuran terhadap penelitian-penelitian yang dilakukan sebelumnya

Studi yang telah dilaksanakan yang dapat mendukung penelitian ini, karena penelitian tersebut berkaitan erat dengan pembuatan blok yang menggunakan bahan dasar 6okum dengan teknologi sederhana adalah sebagai berikut:

 Penelitian Blok tanpa bakar dari tanah Pandaan, Jawa Timur (2001). Pembuatan blok dengan menggunakan tanah liat sekitar lokasi tanpa menggunakan proses pembakaran.

 Penelitian tentang blok tanpa bakar dari abu tebu pabrik gula (2003). Pembuatan blok dinding menggunakan abu tebu dari pabrik gula di Mojokerto.

 Penelitian tentang blok tanpa bakar dari tanah Surabaya (2005).

 Penelitian Pemanfaatan lumpur LAPINDO untuk bata non bakar beserta aplikasi menjadi bangunan dengan Bata PORITS (bata lumpur lapindo) dilapangan, dan

(7)

7

pengukuran temperatur dalam ruangan pada bulan terpanas (Oktober dan Nopember). (tahun 2006).

 Penelitian tentang kemungkinan pemanfaatan tanah bergaram dari tanah lokal di Probolinggo (2006).

 Penelitian tentang blok tanpa bakar dari abu kayu dari Pabrik industri bahan bangunan, di Semarang.(2007).

 Penelitian tentang blokdari tanah liat di Pasuruan (2010-2015).

 Penelitian tentang blok dari kertas di Kabupaten Pasuruan (2016-2018)

c) Perbedaan antara penelitiannya dengan penelitian orang lain.

Berikut perbedaan penelitian ini dengan penelitian tentang bangunan di daerah bencana hasil karya pihak lain.

1. Tidak menggunakan material yang berat seperti beton dan bata merah, sehingga tidak menimbulkan kecelakaan atau kematian pada orang di dalam bangunan ketika terjadi gempa.

2. Menggunakan material lokal. Bambu dan tanah banyak ditemukan di sekitar daerah gempa.

3. Konstruksi bangunan dapat dikerjakan tanpa menggunakan keahlihan yang tinggi. 4. Kondisi temperatur yang nyaman terdapat di dalam bangunan.

5. Bangunan dapat diperluas karena menggunakan system modul 3 x3 m. 2.2 PETA RENCANA

Road map untuk penelitian ini dapat dilihat pada gambar 1. Adapun uraiannya sebagai berikut:

(8)

8

Gambar 1 Road Map Penelitian

Konsep penelitian adalah bahan bangunan yang menggunakan potensi lokal sebagai bahan dasar. Hal ini berkaiatan erat dengan konsep lingkungan tentang Green product atau sutainable material. Konsep ini mengutamakan temuan bahan bangunan berbasis pada potensi lokal suatu daerah. Hal yang ingin diperoleh adalah adanya penghematan sumber daya alam yang akan habis.

Penelitian yang pernah dilakukan adalah pembuatan blok untuk dinding bangunan yang berasal dari lumpur Lapindo yang melimpah dan menimbulkan masalah lingkungan di Daerah Porong. Penelitian lebih banyak memanfaatkan lumpur yang melimpah untuk bahan dinding bangunan. Selain itu penelitian tentang pembuatan blok tanah padat di daerah Pasuruan dimana kehadiran blok ini untuk menyelesaikan masalah pembuatan bata tanpa melalui proses pembakaran. Hal ini dilakukan karena pembuatan bata didaerah tersebut banyak menggunakan kayu bakar dari hutan sekitarnya.

Penelitian yang dilakukan saat ini adalah pembuatan model bangunan moduler yang dapat digabungkan antara moduler menjadi bangunan yang lebih besar. Bangunan tersebut mampu mengurangi kerusakan yang parah akibat gempa bumi. Bahan yang digunakan adalah bangunan lokal. Yakni bambu dan tanah sekitar. Hasil akhir adalah bangunan dapat diaplikasikan di daerah lombok yang merupakan daerah gempa.

2.3 METODE PENELITI AN

Penelitian terdiri dari 3 tahap yakni tahap 1 dan tahap II. Berikut pola pikir tahapan penelitian I dan II (lihat Gambar 2).

(9)

9

Gambar 2 Alur pikir penelitian Tahap I dan II

2.3.1 Penelitian Tahap 1

Kegiatan pada tahap ini adalah tahap awal dari penelitian yakni penentuan konsep yang akan diaplikasikan pada tahap II dan III. Adapun proses tahap I sebagai berikut:

a. Pemilihan jenis bambu dan tanah yang memenuhi persyaratan sebagai struktur bangunan dan konstruksi dinding. Hal tersebut menggunakan kriteria jenis bambu dan jenis tanah yang memenuhi persyaratan sebagai bahan bangunan.

b. Menganalisa system struktur yang sesuai dan dapat digunakan menjadi bangunan moduler, adapun alternatif system struktur tersebut adalah: system liniair, syatem bidang atau system ruang. Moduler bangunan adalah 3 x 3 x 3 m. Konsep bangunan dapat dipindahkan merupakan pilihan alternatif system struktur yang tepat.

c. Menganalisa tebal dinding dari dinding tanah yang dapat berfungsi sebagai isolator panas. Tebal dinding yang ideal adalah dinding yang optimal energi panas dan embodied energy. Adapunvariabel dinding dapat dilihat pada tabel 1.

Tabel 1 Variabel No Kode Variabel tebal 1 W1 10 cm 2 W2 12 cm 3 W3 15 cm 4 W4 20 cm

Variabel-varibel tersebut berpengaruh terhadap panas di dalam bangunan disamping itu berpengaruh pula volume bahan. Panas yang berpengaruh adalah pada overheated di dalam bangunan selama setahun. Sedangkan volume bahan berpengaruh terhadap embodied energy bahan bangunannya. Overheated dalam bangunan dihitung dengan menggunakan simulasi program yakni Archipak, sedangkan embodied energy dihitung dengan menggunakan perkalian antara volume dan nilai embodied energy per unit bahan.

(10)

10

Optimasi dilakukan terhadap variabel-variabel tersebut pada bangunan erhadap overheated dan embodied energy. Bangunan yang baik adalah bangunan yang memiliki overheated dan embodied energy yang optimum. Bangunan yang optimum menjadi konsep bangunan untuk diaplikasikan menjadi bangunan pada tahap 2.

d. Membuat contoh dinding tanah dengan komposisi tanah, semen dan kapur. prosentase semen dan kapur masing-masing sebesar 15% dari berat tanah.

e. Menentukan konsep bangunan moduler dengan konstruksi bambu dan berdinding tanah lokal.

2.3.2 Penelitian Tahap II

Tahap penelitian ini merupakan aplikasi dari konsep yang dihasilkan dari tahap 1. Kegiatan yang dilakukan adalah aplikasi konsep konstruksi bambu dengan struktur dan detail sambungannya. Dinding bangunan diaplikasikan dari hasil optimasi dinding tahap I. Ukuran bangunan adalah 3 x 3 x 3 m, dengan skala 1 : 1. Lihat gambar 3 dan 4

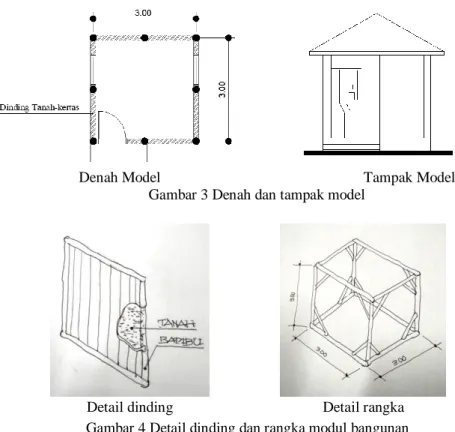

Denah Model Tampak Model

Gambar 3 Denah dan tampak model

Detail dinding Detail rangka

Gambar 4 Detail dinding dan rangka modul bangunan

BAB 3 PROSPEK DAN DAMPAK M ANFAAT

a. Bangunan moduler dari bahan lokal tahan terhadap gempa dan mudah untuk memperbaikinya atau menggantinya bila mengalami kerusakan. Reruntuhan banguan tidak membahayakan penghuni ketika terjadi gempa karena bahan yang digunakan

(11)

11

ringan dan tidak menimbulkan korban seperti pada bahan beton ataupun bata merah yang berat.

b. Bangunan dapat dikembangkan dengan membuat moduler baru dengan ukuran 3 x 3 x 3 m. Dengan cara menyambung bangunan. dan bangunan dapat dikerjakan sendiri secara gotong royong karena tidak membutuhkan peralatan yang berat.

c. Hasil penelitian dapat dijadikan sebagai bangunan percontohan bangunan yang menggunakan bahan lokal dan menujukkan pula bahwa masih banyak alternatif pemanfaatan bahan lokal untuk recycle material sebagai elemen dinding bangunan. d. Hasil penelitian menunjukkan bahwa dengan teknologi tepat guna dapat membantu

pengembangkan penelitian kearah penanganan bangunan didaerah rawan gempa.

BAB 4 BIAYA DAN JADWAL PELAKSANAAN

4.1 ANGGARAN BIAYA

No Jenis Pengeluaran Biaya yang Diusulkan (Rp) Tahun I Tahun II

1

Honorarium untuk pelaksana, petugas laboratorium, pengumpul data, pengolah data, penganalisis data, honor operator, dan honor pembuat sistem

10800000 15600000

2

Pembelian bahan habis pakai untuk ATK, fotocopy, surat menyurat, penyusunan laporan, cetak, penjilidan laporan, publikasi, pulsa, internet, bahan laboratorium, langganan jurnal

12040000 57800000

3

Perjalanan untuk biaya survey/sampling data, seminar/workshop DN-LN, biaya akomodasi-konsumsi, perdiem/lumpsum, transport 36800000 36800000 4 Sewa untuk peralatan/mesin/ruang laboratorium,

kendaraan, kebun percobaan, peralatan penunjang

penelitian lainnya

(12)

12 4.2 JADWAL PENELITIAN

No Jenis Kegiatan

Tahun ke 1

Bulan 1 Bulan 2 Bulan 3 Bulan 4 Bulan 5 Bulan 6

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 Persiapan

2 Analisa bentuk dan dimensi 3 Analisa konstruksi

4 Perhitungan dan analisa 5 Penentuan konsep model

bangunan

6 Eksperimen dinding tanah 7 Draft laporan

8 Laporan akhir

No Jenis Kegiatan

Tahun ke 2

Bulan 1 Bulan 2 Bulan 3 Bulan 4 Bulan 5 Bulan 6

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 Persiapan

2 Analisa hasil tahun 1 3 Analisa konstruksi

4 Pelatihan pembuatan blok tanah 5 Pembuatan bangunan model 6 Pengukuran temperatur 7 Draft laporan

8 Laporan akhir

DAFTAR PUSTAKA

1. Aimé Jules Fopossi et al, (2014), Effect of Stabilizers on Water Absorption of Compressed Earth Blocks made from Mangu Soil, International Journal of Engineering Sciences & Emerging Technologies, Aug. 2014Volume 7, Issue 1, pp: 490-495

2. B. N. Patowary et al, (2015), Study of Compressed Stabilised Earth Block, International Journal of Scientific and Research Publications, Volume 5, Issue 6, June, pp 1-4.

3. Baba Shehu Waziri et al, (2013), Properties of Compressed Stabilized Earth Blocks (CSEB) For LowCost Housing Construction: A Preliminary Investigation, International Journal of Sustainable Construction Engineering & Technology Vol 4, No 2, pp 39-45.

4. DEPARTEMEN PEKERJAAN UMUM, ( 1993), PEDOMAN PEMBANGUNAN

BANGUNAN TAHAN GEMPA, BANGUNAN RANGKA BAMBU, pp B1-B13.
