belajar cisco paket tracer

Apa Sih Cisco Packet Tracer Itu?

Kalau BOSS ingin tau mengenai Cisco Paket Tracer the look dibawah ini semua

keterangan mengenai paket tracer ada. Mulai dari fungsi, pengertian dll

Packet tracer adalah sebuah software yang dapat digunakan untuk melakukan

simulasi jaringan. Untuk mendapatkan software ini BOSS tidak usah mencarinya

masuk aja disini.

Masuk BOSS

sebenarnya software ini sangat familiar didunia dalam bidang computer network.

Sebelum BOSS akan membuat jaringan network yang sebenarnya disarankan BOSS

membuat rancangan terkebih dahulu agar jaringan yang dibuat sesuai dengan apa

yang diharapkan dan dapat dilakukan koreksi sebelum dibuat jaringan yang

sebenarnya. Nah, dengan adanya software ini maka memudahkan BOSS untuk

membuat simulasi jaringan komputer dengan kelengkapan tools dan device yang

tersedia di Cisco Packet Tracer.

Cisco Packet Tracer merupakan sebuah simulator untuk alat alat jaringan Cisco

yang sering digunakan sebagai media pembelajaran dan penelitian, termasuk

dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco

System dan program ini gratis untuk fakultas, siswa, dan alumni yang telah

berpartisipasi pada Cisco Networking Academy. Pada dasarnya Cisco Packet Tracer

ini digunakan sebagai media pembelajaran bagi para pemula untuk merancang,

mengkonfigurasi, dan memecahkan masalah mengenai jaringan komputer.

Singkatnya Cisco Packet Tracer memberikan kemudahan bagi kita untuk belajar

bagaimana merancang, membangun dan mengkonfigurasi sebuah jaringan. mulai

dari jaringaan yang sederhana sampai yang kompleks. Bahkan kita juga bisa

(2)

BOSS bisa gunakan aplikasi ini untuk simulasi membuat jaringan computer yang

BOSS kehendaki. Ini ane mau ngasih tau gimana cara makainya cisco paket tracer.

Install dulu cisco paket tracernya di laptop atau PC. Setelah terinstal dengan baik

dan benar sekarang saatnya gunakan aplikasinya.

CARA MEMBUAT JARINGAN SMALL OFFICE

Ane punya contoh rancangan jaringan small office dengan 2 lantai . Jangan kawatir

BOSS disini juga ada cara gimana membuatnya.

Lihat rancangan ane dibawah ini BOSS ane sertakan perkiraan biayanya juga :

1. PC sejumlah 14 buah : Rp. 56.000.000,- ( 14 buah)

Ane mau buat lantai 1 dan 2 ada hospotnya sehingga kalau ada pengunjung

dikantor bisa menggunakan wifinya untuk browsing , hot-spot dipancarkan oleh

sebuah access point dengan fasilitas internet dari ISP.

Langkah membuat simulasi small office di cisco paket tracer.

1. Buka dulu aplikasi cisco packet tracer. Maka akan muncul gambar seperti dibawah

ini.

2. Desain jaringan computer seperti gambar berikut.

(3)



· Server menggunakan alamat jaringan 192.168.3.0/24 dengan gateway

192.168.3.1 3. Cara konfigurasi PC dapat dilakukan dengan mengklik gambar PC dan

klik

desktop-IP configuration

. BOSS dapat mengisikan IP address, subnet dan

default gateway nya. dilakukan berulang-ulang terhadap PC yang lainnya.

4. Selanjutnya mengkonfigrasi Router dengan mengklik Router, dan bisa langsung

menyetting menggunakan config ataupun dengan CLI. pertama-tama saya akan

menyetting dengan menggunakan config.

PC lantai 1 Network FastEthernet 0/0 konfigurasi IP 192.168.1.1 dengan subnet

255.255.255.0

(4)

ISP dengan Network FastEthernet 1/0 konfigurasi IP 10.1010.1 dengan subnet

255.0.0.0 Server dengan Network FastEthernet 1/1 konfigurasi IP 192.168.3.1 dengan subnet

255.255.255.0 Cara routing router seperti gambar dibawah ini. Catatan kalau menggunakan 1

router gak usah dirouting karena tanpa dirouting pun koneksi bisa terhubung. Kalau

(5)

5. Konfigurasi Laptop sebaiknya menggunakan DHCP client.

Cara koneksi melalui AP dengan memilih AP terdekat dan tercepat.

6. Konfigurasi access point dengan mengklik Access Pointnya dan akan muncul

window seperti dibawah ini. Harus mengisikan nama SSID pada AP untuk dikenali

(6)

Isi juga IP AP BOSS seperti gambar dibawah ini.

7. Konfigurasi Printer IP dengan mengklik gambarnya dan akan muncul window seperti

dibawah ini.

(7)

8. Setelah semua terkoneksi maka cek terlebih dahulu dengan menggunakan comment

prompt. Gambar dibawah ini cek koneksi dari laptop 1 ke PC 1.

(8)

Belajar Jaringan Komputer dengan Cisco Packet Tracer

Shohibul Amin

10:02:00 PM

Cisco Paket Tracer Jaringan Komputer Tutorial

Jaringan TCP-IP dan Cisco dengan menggunakan software simulasi Cisco Packet Tracer. Meskipun Mas ardi masih muda usianya ternyata dia benar-benar menguasai materi, dia mampu membawakan materi dan menjawab pertanyaan dengan baik, begitulah memang seharusnya seorang trainer, instruktur, teacher ataupun lecture, haruslah bener-bener menguasai materi dan menguasai kelas (mampu mengajar) apalagi ditunjung dengan banckgroundnya sebagai praktesi IT Network, dan konsultan dibidang network khususnya Cisco tentu dia memahami prakteknya dan tak sekedar teori.

Meskipun masuk kelasnya terlambat saya berusaha mengikuti materi yang mas Ardi berikan, Baiklah disini saya akan berbagi hasil materinya yang mas ardi bawakan tentang jaringan, TCP-IP dengan Sisco Packet Tracer agar temen-temen juga bisa belajar dan tentunya dengan bahasa saya sendiri. Sebelum jauh, kita mesti tahu dulu Sisco Packet Tracer itu apa sih? Menurut situs resminya adalah

Sisco Packet Tracer is a powerful network simulation program that allows students to experiment with network behavior and ask “what if” questions. As an integral part of the Networking Academy comprehensive learning experience, Packet Tracer provides simulation, visualization, authoring, assessment, and collaboration capabilities and facilitates the teaching and learning of complex technology concepts

Maksudnya kurang lebih sebagai berikut

Cisco Packet Tracer adalah sebuah program simulasi jaringan yang powerfull yang memungkinkan siswa untuk melakukan percobaan dengan perilaku jaringan seperti yang sebeanrnya. Packet Tracer menyediakan simulasi, visualisasi, authoring, penilaian, dan kemampuan kolaborasi dan memfasilitasi pembelajaran dari konsep teknologi yang kompleks.

(9)

digunakan dalam system network tersebut, Misalkan contoh seperti kabel Lan ( cross over, console, dll ) , HUB, SWITCHES, ROUTER dan lain sebagainya. Sehingga kita dapat dengan mudah membuat sebuah simulasi jaringan computer di dalam PC Anda, simulasi ini berfungsi untuk mengetahui cara kerja pada tiap–tiap alat tersebut dan cara pengiriman sebuah pesan dari komputer 1 ke computer lain.

Lanjut ya…

a. Siapakan Program Sisco packet tracer (bisa di download disini), tak lupa siapkan secngkir kopi dan camilannya (biar enak tuh)

b. Silakan aja diinstal (mudah kok, tinggal double klik dan next-next aja )

c. Jika berhasil tampilannya kurang lebih seperti ini

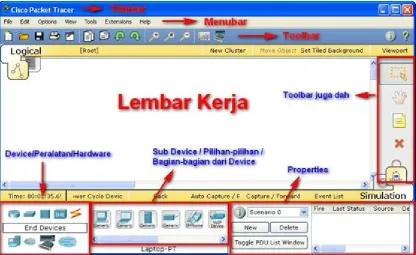

Gambar 1 : Tampilan Jendela Cisco Packet Tracer

Nah, ini sederhana kan, mulai dari titlebar, menubar, toolbar, lembar kerja,,,intinya disini akan coba saya pilah-pilah device yang sering digunakan… perhatikan pada bagian Device/Peralatan/Hardware…

(10)

Gambar 2 : Ini Router, pada bagian Router bisa diklik aja,,,terus untuk pilihan-pilihannya yang bisa digunakan sebelah kanan, penggunaannya bisa klik tahan

dan tarik ke lembar kerja

Seperti yang telah kita ketahui, fungsi dari router adalah menghubungkan sebuah network yang berbeda atau ip class yang berbeda atau subnet atau gang yang berbeda…karena jika kita menggunakan sebuah hub / switch biasa, maka device atau computer tidak akan konek

2. Switch

Gambar 3 : ini Switch…bagian-bagian sudah mulai jelas kan

(11)

Gambar 4 : End Devices contohnya laptop, computer dan server

ini peralatan terakhir yang kita gunakan untuk menyambungkan sebuah jaringan computer. Pada point (a) Komputer, (b) Laptop, (c) Server….nah, ketiga peralatan itu akan sering kita gunakan dalam praktek-praktek jarkom, so, dipahami dan dimengerti ya

4. Kabel

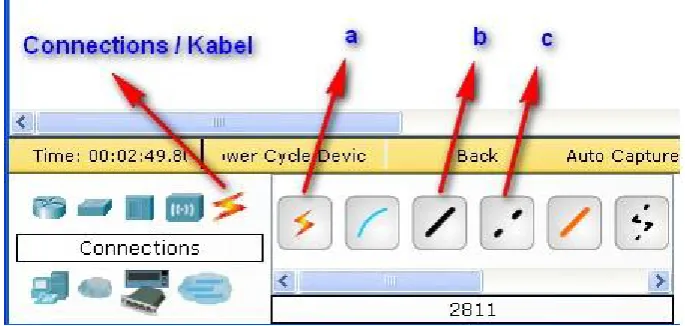

Gambar 5 : Connections / Kabel – (a) Kabel Otomatis, (b) Kabel Straight, (c) Kabel Crossover

(12)

Masalah penggunaannya, kapan kita menggunakan cross, dan kapan kita menggunakan straight…perhatikan keterangan dibawah ini…

a. Straight akan digunakan untuk menghubungkan device-device yang berbeda, missal :

PC – Hub

PC – Switch

Router – Hub

Router – Switch

b. Sedangkan Cross digunakan untuk menghubungkan device-device yang sama, missal :

Untuk Router – PC juga bisa digunakan kabel rollover…

(13)

Belajar Jaringan Komputer Dengan Cisco paket Tracer

(Bagian-2)

Shohibul Amin

10:23:00 PM

Sudah kenal dengan Sisco Packet Tracer, nah kita akan membuat jarinngan peer to peer dalam sisco packet tracer (apa itu pear to pear, P2P googling sendiri ya) , kali ini kita akan coba menghubungkan sebuah laptop dengan laptop menggunakan kabel crossover…

Langsung aja :

- Bukalah program cisco packet tracer yang sudah anda install

- Buatlah sebuah design jaringan seperti dibawah ini

Gambar 1: Sistem Pear To Pear

- Hal ini kita pakai jika kita missal ingin mengopy data teman yang besar atau sebuah film missal, daripada menggunakan lashdisk, sangat disarankan untuk menggunakan kabel cross…pembuatan kabel cross saya rasa bagi teman-teman sudah tidak ada masalah…

(14)

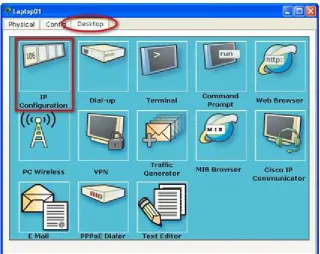

Gambar 2 : Tampilan Kotak Dialog Properties untuk Laptop 1

- Pada tahap ini yang bisa kita lakukan adalah memberikan display name, perhatikan pada gambar 2 yang diberi kotak merah…gantilah nama simulasi anda sesuai dengan yang diatas

(15)

- Tahap berikutnya untuk memberikan IP Address, perhatikan langkah pada gambar 3

- Tahap berikutnya untuk memberikan IP Address, perhatikan langkah berikut ini - Tahap disini kita akan memberikan IP Address…klik tab desktop diatas dan klik pilihan IP Configuration (gambar 3)

Gambar 4 : IP Configuration

- Settinglah dan Rubahlah ip address dan subnet mask seperti gambar 4

- Untuk basis /24 itu berarti subnet mask yang diberikan adalah 255.255.255.0

- Untuk subnetting akan coba saya jelaskan menyusul (sabar ya) Jika sudah, langsung aja disclose dan beralih pada laptop 2, lakukan hal yang sama pada

(16)

Gambar 5 : Comand Promt

Gambar 6 : Ping Replay

(17)

Gambar 7 : Dengan menggunakan DPU

- Melalui PDU (lihat gambar 7) langkahnya sebagai berikut Langkahnya adalah…

1. klik icon surat pada tanda surat disebelah kanan.

2. klik laptop 1 yang akan menandakan adanya surat yang menempel pada laptop tersebut…

3. klik laptop 2 dan perhatikan pada

(18)

Cara Menghubungkan 2 Buah Jaringan Dengan Router

Cisco Paket Tracer

Shohibul Amin

11:45:00 PM

Kali ini saya akan menghubungkan 2 buah jaringan yang mempunyai subnet yang berbeda. Berikut langkah – langkah agar dapat membuat 2 buah jaringan bisa terhubung dengan menggunakan sebuah router :

1. Buatlah 2 desain jaringan komputer seperti di bawah ini :

Jaringan A Jaringan B

Gambar 1 : 2 Desain jaringan yang akan di hubungkan

2. Setelah mendesain 2 buah jaringan seperti diatas kita akan mengatur IP Address kedua jaringan tersebut.

- Untuk settingan IP Address PC 1 pada Jaringan A adalah 192.168.1.10 - Untuk settingan IP Address PC 2 pada Jaringan B adalah 192.168.2.10

3. Setelah selesai menyeting IP Address di kedua jaringan, sekarang kita mencoba menghubungkan Jaringan A dan Jaringan B secara langsung dengan menggunakan kabel

(19)

Gambar 2 : Gambar kedua switch yang dihubungkan secara langsung tanpa router

Berikut hasil yang di dapat dari pengepingan dari proses diatas adalah RTO

Gambar 3 : Hasil pengepingan dengan hubungan langsung tanpa router

Setelah kita melakukan pengepingan maka yang kita dapatkan adalah RTO (Request Time Out), hal tersebut terjadi karena tiap komputer memiliki subnet yang berbeda.

(20)

adalah sebuah router yang berfungsi untuk menghubungkan jaringan yang berbeda subnet tersebut.

Gambar 4 : Kedua jaringan yang di hubungkan dengan sebuah router

Setelah menambahkan sebuah router kedalam desain kita, kita masih belum bisa menghubungkannya secara langsung perlu beberapa konfigurasi pada routernya.

5. Untuk melakukan konfigurasi pada router klik 2x pada router dan akan muncul tampilan seperti di bawah ini :

(21)

6. Setelah berada di tab CLI kita akan mendapatkan pertanyaan “Continue with configuration dialog ? yyes/no:: ” jika kita menpatkan pertanyaan seperti berikut ketikkan saja no kemudian tekan Enter. Setelah itu ikuti perintah – perintah berikut :

 Tekan Enter untuk memulai konfigurasi.  Ketikkan Enable lalu tekan enter.

 Ketikkan Configure terminal kemudian tekan enter.

 Lalu ketikkan interface fa 0/0 lalu tekan enter disini kita mengetikkan interface fa 0/0 karena kita akan mengkonfigurasikan astEthernet 0/0  Lalu setelah itu kita akan menyeting IP Address dan Subnet mask untuk fa

0/0 dengan mengetikkan perintah Ip address 192.168.1.1 255.255.255.0  Lalu ketikkan no shutdown

 Setelah itu ketik exit untuk keluar dari konfigurasi interface fa 0/0  Ketikkan lagi exit untuk keluar dari konfigurasi terminal

 Lalu ketik write untuk menyimpan semua konfigurasi yang telah dilakukan  Lalu ketik exit untuk keluar dari konfigurasi secara keseluruhan

 Untuk konfigurasi interface fa 0/1 memiliki langkah yang sama dengan yang diatas tetapi IP Addressnya dirubah menjadi 192.168.2.1 dan subnet maksnya 255.255.255.0.

 Tahap selanjutnya adalah mengatur Default Gateway pada masing-masing PC

 Dengan cara klik 2x pada PC1 da PC2 dan akan muncul kotak tampilan seperti dibawah ini kemudian pilih tab Desktop, lalu pilih Ip Configuration dan ini form untuk default gateway

(22)

- Untuk PC1 settingan Default Gatewaynya adalah 192.168.1.1 - Untuk P21 settingan Default Gatewaynya adalah 192.168.2.1

Configurasi Koneksi 2 Router Dengan Cisco Packet

Tracer

Shohibul Amin

11:17:00 PM

Kali ini saya akan post soal menghubungkan 2 router di program simulasi Cisco Packet Tracer , contoh kasus kali ini kita beri saja nama routernya dengan kampus A untuk router 1 dan Kampus B untuk router No 2.

pembahasan lebih lanjut mengenai EIGRP (Enhanced Interior Gateway Routing Protocol) adalah Cisco proprietary routing protocol loosely berdasarkan asli IGRP. EIGRP merupakan lanjutan jarak-vector routing protocol, dengan optimasi untuk meminimalkan kedua rute ketidakstabilan yang timbul setelah perubahan topologi, serta penggunaan bandwidth dan proses power dalam router.

(23)

Gambar 1 : Topologi / Desain jaringan yg akan di buat

Intinya adalah, EIGRP ini berfungsi untuk menghubungkan router 1 yaitu kampus A dengan router yang lain yang saya beri nama kampus B dengan cara mengenalkan network-network pada setiap interface yang berada pada router itu sendiri.

ya, kurang lebihnya kayak pengaturan gateway pada setiap kompi gitu….pembahasan network ini sendiri yang sedikit rumit, disini langsung saja saya pilihkan contoh kasus yang mudah, sedangkan untuk network, akan saya coba membahasnya pada artikel selanjutnya, intinya alamat network itu tidak bias dipakai pada jaringan sama halnya seperti broadcast.

Langkah-langkah :

1. Atur ip address PC01 menjadi 192.168.1.2 dengan subnet mask 255.255.255.0 gateway 192.168.1.3

2. Atur ip address PC02 menjadi 172.10.10.10 dengan subnet mask 255.255.0.0 gateway 172.10.10.20

3. Klik 2x router dan atur setiap interfacenya dengan masuk pada tab CLI…

(24)

a. Jika ada pertanyaan awal ketik ‘no’ aja

b. Kemudian Enter dan Enter sampai muncul seperti ini…

c. Router>enable --> ‘mengaktifkan router’

d. Router#configure terminal --> ‘configurasi router’

e. Router(config)#interface fa 0/0 --> ‘mengaktifkan ethernet 0/0’ – sesuaikan dengan pengaturan awal 0/0 atau 0/1’

f. Router(config-if)#ip address 192.168.1.3 255.255.255.0 --> ‘memberikan ip address dan subnet mask’

g. Router(config-if)#no shutdown --> ‘router tidak boleh mati’

h. Router(config-if)#exit --> ‘keluar dari Ethernet 0/0’

i. Router(config)#interface fa 0/1 --> ‘mengaktifkan Ethernet 0/1’

j. Router(config-if)#ip address 192.168.0.1 255.255.255.252 --> ‘memberikan ip address dan subnet mask’

k. Router(config-if)#no shutdown --> ‘router tidak boleh mati’

l. Router(config-if)#exit --> ‘keluar dari Ethernet 0/1’

m. Router(config)#exit --> ‘keluar dari konfigurasi router’

n. Router#write --> ‘menyimpan perintah-perintah sebelumnya agar router dapat berjalan normal’

5. Lakukan hal yang sama pada router 1 :

a. Jika ada pertanyaan awal ketik ‘no’ aja

b. Kemudian Enter dan Enter sampai muncul seperti ini…

(25)

j. Router(config-if)#ip address 192.168.0.2 255.255.255.252

k. Router(config-if)#no shutdown

l. Router(config-if)#exit

m. Router(config)#exit

n. Router#write

6. Oke, pengaturan ip addres pada setiap router sudah dilakukan, namun, hal ini tidak serta merta PC01 dan PC02 langsung terhubung, coba aja diping, pasti RTO alias ‘Request Time Out’

Gambar 2 : Request Time Out

7. Selanjutnya adalah setting EIGRP…

8. Pada router 0

a. Press RETURN to get started. --> ‘langsung aja enter’

b. Router>enable --> ‘mengaktifkan router kembali’

c. Router#configure terminal --> ‘masuk pada konfigurasi router’

d. Router(config)#router eigrp 10 --> ‘masuk pada pengaturan router eigrp 10’

e. Router(config-router)#network 192.168.1.0 --> ‘atur network gateway atau fa 0/0’

f. Router(config-router)#network 192.168.0.0 --> ‘atur network fa 0/1’

g. Router(config-router)#exit --> ‘keluar dari konfigurasi router eigrp’

(26)

i. Router#write --> ‘lakukan penyimpanan’
