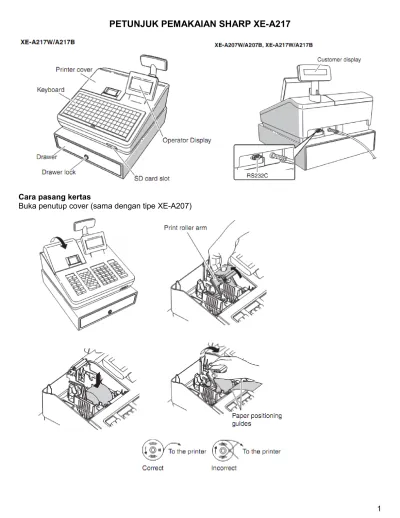

PETUNJUK PEMAKAIAN SHARP XE-A217. Cara pasang kertas Buka penutup cover (sama dengan tipe XE-A207)

(1)

PETUNJUK PEMAKAIAN SHARP XE-A217

Cara pasang kertas

(2)

Keyboard

Layout Transaksi  digunakan saat penjualan

Layout Program  digunakan saat programming/input DEPT/PLU Ada 2 mode keyboard : 1. Layout Keyboard

 digunakan saat transaksi 2. Layout Programming

 digunakan saat programming / input data

Buka penutup cover keboard dengan hati-hati, lalu pakai layout sesuai keperluan.

(3)

(4)

1. Setting Desimal Mode – PGM – Setting Optional – Basic System

Pilih Tab = 0 (ubah value dengan tombol titik . ) TLNS

ESC untuk kembali ke menu utama 2. Setting Report

Mode – PGM – Setting Report – Print Select GT1 on Z = No GT2 on Z = No GT3 on Z = No TR GT on Z=No TLNS

ESC untuk kembali ke menu utama 3. Setting Tanggal dan Jam

Mode – PGM – Setting Data/Time

Date : 09/07/11  9 Juli 2011 (DDMMYY) Time : 0700  pukul 7.00 pagi (HHMM) TLNS

ESC untuk kembali ke menu utama 4. Setting Nama Toko

Mode – PGM – Setting Message - Receipt Logo

 ada 6 baris (Header=baris 1,2,3 ; Footer=4,5,6) 30 char setiap baris Contoh :

Header :

1) ---TOKOKU--- 2) ---Ruko Serba Ada--- 3) ---Surabaya--- Footer : 4) ---Terima Kasih--- 5) ---Atas--- 6) ---Kehadiran Anda--- TLNS

ESC untuk kembali ke menu utama

Option untuk pengaturan Header dan Footer Mode – PGM – Setting

Optional – Print Select

PATTERN 1: 3 line text header PATTERN 2: Image logo header

PATTERN 3: Image logo header + 3 line text footer PATTERN 4: 6 line text header

PATTERN 5: Image logo header + 3 line text header PATTERN 6: 3 line text header + 3 line text footer

(5)

5. Setting Nama Kasir Mode – PGM – Setting Personel

Clerk

Clerk 01 : passcode (password jika perlu) Nama

Clerk 02 …. Dan seterusnya TLNS

ESC untuk kembali ke menu awal

6. Kas awal Reg Mode

Tekan tombl Func Menu Pilih RA tekan TLNS Input uang kas awal Tekan TLNS 2 X 7. Kas keluar

Reg Mode

Input uang kas keluar Tekan tombol PO TLNS

8. Cara Input DEPT

1. Tekan Mode - PGM - Setting 2. Pilih Article - Department 3. Tampil sebagai berikut :

(untuk berpindah field tekan panah bawah) Price = harga

Text = nama barang (max. 16 char) Type = OPEN & PRESET (.= ganti value) Tax1=YES, Tax2=NO, Tax3=NO, Tax4=NO SICS=NO

Group No=1 (Dept. Positive) HALO=8

TLNS

4. Tekan TLNS untuk melanjutkan ke Dept selanjutnya 5. Tekan ESC untuk kembali ke menu utama.

9. Cara Input PLU

1. Tekan Mode - PGM - Setting 2. Pilih Article - PLU

3. Tampil sebagai berikut :

(untuk berpindah field tekan panah bawah) Price = harga

Text = nama barang (max. 16 char) Type=PRESET

Dept.Code= kelompok Dept.

4. Tekan TLNS untuk melanjutkan ke PLU selanjutnya 5. Tekan ESC untuk kembali ke menu utama

(6)

10. Transaksi langsung Reg Mode

Contoh sistem PLU : PLU1 = Soto Rp 5.000,-

PLU2 = Nasi Goreng Rp 7.500,-

Pelanggan beli 2 Soto dan 3 Nasi Goreng Cara Transaksi :

2 x 1 PLU1 3 x 2 PLU2

TMST - Masukkan uang bayar TLNS

11. Transaksi Nomor Meja Reg Mode

Misal : pelanggan duduk di meja nomor 4, beli menu 1 x PLU#1, 2 x PLU#2 Cara transaksi :

4 GLU PLU#1 2 x PLU#2 NBAL

Ketika pelanggan selesai dan hendak membayar : 4 GLU

Input PLU# jika ada tambahan, jika tidak ada tekan TMST untuk subtotal Masukkan uang bayar

TLNS (akan keluar printout BILL). 12. Copy Nota

Reg Mode

Tekan tombol Func Menu Pilih RCPT

13. Print Bill Reg Mode

Tekan tombol Func Menu Pilih G.C Receipt 14. Setting PPN Mode – PGM – Setting Function - %1 Rate = 10 (PPN=10%) Text = PN Item = NO Subtotal = YES TLNS Sistem PLU : 1 PLU 4 x 2 PLU TMST subtotal Masukkan uang bayar TLNS

(7)

15. Setting Nomor Mesin Mode – PGM – Setting Terminal

Machine# = 1 TLNS

ESC untuk kembali ke menu utama 16. Laporan Omzet

17. Laporan GLU (Pending Meja)

Reading : Mode – X1/Z1 – Reading – GLU Menu – GLU Range Resetting : Mode – X1/Z1 – Resetting – GLU Menu – GLU Range 18. SDCard

Note :

SD Card yang digunakan adalah pure SD Card, penggunaan mini SD Card dengan adaptor tidak berlaku. SDCard harus diformat oleh mesin Sharp XE-A207 untuk menjaga kompabilitas data.

1) Format SDCard

Mode – SD CARD MODE Formatting

Pilih OK - Tekan TLNS

2) Membuat Folder untuk menyimpan data

Sistem akan otomatis membuat folder dan file \SharpECRXXX11 Mode – SD CARD MODE – Folder Control

Create Folder - TLNS

3) Menyimpan Data Omzet ke SD Card Mode – SD Card Mode

Save

Pilih IND. Program  simpan data ke SDCard termasuk Dept, PLU, Logo TLNS - Pilih OK - TLNS

4) Ambil data dari SDCard Mode – SD Card Mode Loading

Pilih IND. Program  me-restore data dari SDCard termasuk Dept, PLU, Logo TLNS - Pilih OK – TLNS

Laporan Harian : Mode – X1/Z1 Mode

Reading  laporan sementara Resetting  laporan tutup hari

Laporan Bulanan : Mode – X2/Z2 Mode

Reading  laporan sementara Resetting  laporan tutup bulan

(8)

Panduan Input Logo Gambar Sharp XE-A217

1. Untuk memasukkan logo pada XE-A217 harus menggunakan aplikasi Pclink, bisa download di link bawah ini :

http://www.ziddu.com/download/18611410/PCLink207.rar.html atau http://www.mediafire.com/?td788kdaiece49m

PClink running di Windows 7 (untuk WinXP harus menginstall DotNetFX ver 3.0 online dari website Microsoft di http://www.microsoft.com/en-us/download/confirmation.aspx?id=22 ). 2. Jalankan program PClink.exe, seperti tampilan berikut :

3. Pilih logo seperti tampilan berikut

Klik tombol select untuk memilih dimana gambar BMP yang sudah kita sediakan dengan catatan gambar yg bisa kita masukkan harus sesuai graphic picture data yaitu :

(9)

Note : harus sama ukurannya 360x130 pixels, tidak boleh kurang atau lebih karena tidak dapat diproses oleh PCLink. Bisa digunakan software Paint dari Windows (Black and White).

4. Klik File pilih export/import lalu pilih data untuk penyimpanan di drive mana dan di folder apa (drive yg di maksud yaitu SDcard yg sudah kita tancap ke computer termasuk folder yang di maksud yaitu folder yg ada di dalam SDcard).

Lalu kita pilih export dan SDcard bisa di masukkan ke Sharp XE-A217. Seperti gambar berikut :

5. Cara setting di Sharp XE-A217 : pilih Mode – PGM – Setting-Optional – Print Select Pilih salah satu dengan cara merubah value dengan (tombol titik .)

PATTERN 1: 3 line text header PATTERN 2: Image logo header

PATTERN 3: Image logo header + 3 line text footer PATTERN 4: 6 line text header

PATTERN 5: Image logo header + 3 line text header PATTERN 6: 3 line text header + 3 line text footer 6. Ambil data dari SDCard

Kita masuk Mode – SD Card Mode-Loading

Pilih IND. Program ‡ me-restore data dari SDCard termasuk Logo TLNS - Pilih OK – TLNS

(10)

(11)

Troubleshooting :

Error Solusi

Clerk Not Signed On Tekan angka 1 abu-abu, tekan tombol CLK Mesin tidak bisa ON tapi tombol Receipt masih

bisa keluarkan kertas

1. Ganti batere

2. Cabut stop kontak listrik, tekan dan tahan tombol Receipt dan tombol 0 abu-abu, dalam kondisi masih tekan dan tahan tombol Receipt dan 0, tancap stop kontak listrik.

3. Jika cara no.2 masih belum berhasil maka cabut stop kontak listrik, tekan dan tahan tombol Receipt dan tombol CL, dalam kondisi masih tekan dan tahan tombol Receipt dan CL, tancap stop kontak listrik. Note : untuk petunjuk no.3 akan me-reset semua kode PLU/DEPT.

Buka laci manual 1. Jika mesin masih menyala maka tekan tombol TLNS

2. Jika mesin OFF maka tekan/geser tuas kecil di bagian bawah depan (bawah customer display)

Tekan menu hanya muncul OFF mode Tidak ada clerk/kasir yang login, tekan angka 1 abu-abu, tekan CLK

Lupa password Hard reset, lepas listrik, cabut batere, pasang lagi stop kontak listrik.

Note : semua setting dan kode akan terhapus. Display berbintik Ejournal memory full, harus Reset E-Journal,

caranya Mode – X1/Z1 – Resetting – Ejournal Hasil print ada garis putih vertikal Thermal printhead rusak
