Cara Menghitung Kebutuhan Kapasitas Ac Ruangan

(1)

CARA MENGHITUNG KEBUTUHAN

KAPASITAS AC RUANGAN

Banyak dari kita sering mengabaikan luas ruangan dengan tingkat kebutuhan AC. Karena kita pikir tempatnya kecil, maka cukup hanya 1/2PK, atau

sebaliknya, karena tempatnya besar, maka kita kasih 2PK. Kita pikir sudah lebih berhemat membeli satu AC dari pada 2AC Jangan sampai AC yang Anda beli terlalu besar alias pemborosan atau terlalu kecil alias kurang dingin. Ada rumus sederhana yang bisa kita manfaatkan.

Rumusnya:

(L x W x H x I x E) / 60 = kebutuhan BTU L = Panjang Ruang (dalam feet)

W = Lebar Ruang (dalam feet)

I = Nilai 10 jika ruang berinsulasi (berada di lantai bawah, atau berhimpit dengan ruang lain). Nilai 18 jika ruang tidak berinsulasi (di lantai atas).

H = Tinggi Ruang (dalam feet)

E = Nilai 16 jika dinding terpanjang menghadap utara; nilai 17 jika menghadap timur; Nilai 18 jika menghadap selatan; dan nilai 20 jika menghadap barat.

1 Meter = 3,28 Feet Kapasitas AC berdasarkan PK: AC ½ PK = ± 5.000 BTU/h AC ¾ PK = ± 7.000 BTU/h AC 1 PK = ± 9.000 BTU/h AC 1½ PK = ±12.000 BTU/h AC 2 PK = ±18.000 BTU/h Contoh Perhitungan:

Ruang berukuran 5m x 5m atau (16 kaki x 16 kaki), tinggi ruangan 3m (10 kaki) berinsulasi (berhimpit dg ruangan lain), dinding panjang menghadap ke timur. Kebutuhan BTU = (16 x 16 x 10 x 10 x 17) / 60 = 7.253 BTU alias cukup dengan AC ¾ PK.

Kali ini kami akan memberikan rumus atau cara menghitung kebutuhan kapasitas AC. Cara menghitung besarnya PK yang dibutuhkan dapat menggunakan rumus:

Panjang Ruangan dikali Lebar Ruangan dikali 500. Contoh untuk ruangan 3 meter x 4 meter maka besarnya PK AC yang dibutuhkan adalah:

3 x 4 x 500 = 6000 Btu. nah bila ruangan sebesar ini ditinggali oleh 2 orang atau lebih disarankan menggunakan AC 0.75 PK dengan kapasitas 7000 Btu. karena 1 orang dihitung membutuhkan kapasitas 500 Btu.Jadi 6000 Btu + 2x 500 Btu = 7000 Btu.

(2)

Tetapi apabila anda tidak terlalu suka dingin penggunaan AC 0.5 PK dengan kapasitas 5000 Btu masih bisa mencukupi.

Rumus diatas berlaku untuk ruangan dengan tinggi standard sekitar 3 meter. Bila ruangan lebih tinggi setiap 1 meter ketinggian akan dikenai 1000 Btu.

Rumus Menghitung Kebutuhan AC

Para netters dan dedemit maya yang budiman, AC (Air Conditioner) di jaman sek begini panasnya ini, menurut saya lama kelamaan nantinya kayak HP, tidak seperti perangkat mewah yang hanya dimiliki oleh notabene wong-wong sek nduwe duit tok, kita yang pas-pas an juga bisa.

Untuk menyingkat waktu, rumuse untuk mendapatkan ruangan yang mempunyai tingkat kedinginan ergonomies kie seperti ini. Catet, Baca, Hitung dan Praktekkan.

Kebutuhan (btu) = (W x H x I x L x E) / 60 dimana :

W = panjang ruang dalam feet (kaki) H = tinggi ruang dalam feet (kaki)

I = isikan angka 10 jika ruang berinsulasi, berada di lantai bawah, atau berhimpit dengan ruang lain. Isikan angka 18 jika ruang di lantai atas atau tidak berinsulasi.

L = panjang ruang dalam feet (kaki)

E = isikan angka 16 jika dinding terpanjang menghadap utara, 17 jika menghadap timur, 18 jika menghadap selatan, dan 20 jika menghadap barat.

(3)

Pakai rumus diatas, dijamin, AC yang Anda pasang tidak terlalu besar atau terlalu kecil. Anda pun terhindar dari kegerahan atau kedinginan sampai menggigil.

Contoh Hitungan

1. Ruang berukuran 5mx3m atau (16 kaki x 10 kaki), tidak berinsulasi, dinding panjang menghadap ke barat. Kebutuhan BTU = (16 x 10 x 18 x 10 x 20) / 60 = 9.600 BTU. 2. Ruang berukuran 3mx3m atau (10kaki x 10kaki), ventilasi minim, berinsulasi, dinding menghadap utara. Kebutuhan BTU = (10 x 10 x 10 x 10 x 16) / 60 = 2.666,6 BTU.

Kapasitas AC berdasarkan PK: AC 0.5PK = +/- 5.000 BTU/h AC 0.75PK = +/- 7.000 BTU/h AC 1PK = +/- 9.000 BTU/h AC 1.5PK = +/- 12.000 BTU/h AC 2PK = +/- 18.000 BTU/h

Incoming search terms for the article:

• rumus ac

• btu ac

• cara menghitung kebutuhan AC

• menghitung kebutuhan ac

• perhitungan kapasitas ac

• cara menghitung kapasitas ac

• menghitung kapasitas ac

• rumus air conditioner

• rumus perhitungan ac

• perhitungan kebutuhan AC

welcome in my world

Just another Blogdetik.com weblog

• Home

•

• About

Recent update

• bangga

• SISTEM PENANGKAL PETIR

• KELISTRIKAN

(4)

• SISTEM PENDINGINAN AKTIF

• SISTEM PENCEGAHAN KEBAKARAN

• SISTEM PLAMBING dan SANITASI

• UTILITAS BANGUNAN

• TAHAP-TAHAP PERANCANGAN ARSITEKTUR

• PREAMBULE !!!

SISTEM PENANGKAL PETIR

Januari 24th, 2011 by imajinasi PENANGKAL PETIR

LATAR BELAKANG : kondisi geografis wilayah Indonesia banyak sambaran petir

Sambaran petir menimbulkan kerugian bagi manusia, bangunan, isi bangunan dan fungsi bangunan

Dalam pemasangan, harus memperhatikan syarat dan estetika bangunan

(5)

gambar thunder Petir terkait dengan awan CUMULONIMBUS

Instalasi penangkal petir berfungsi untuk “menangkap petir dan menyalurkannya ke tanah”

Instalasi ini tidak mengurangi kemungkinan sambaran petir INSTALASI PENANGKAL PETIR :

Terdiri atas :

(6)

detail spitch

(7)

• SISTEM NON RADIOAKTIF

Terbagi atas :

• PENGHANTAR DI ATAS TANAH

• PENGHANTAR PEMBUMIAN

PENGHANTAR DI ATAS TANAH : penghantar yang dipasang di atas atap, berupa elektroda metal yang dipasang tegak, elektroda yang dipasang mendatar dan tiang logam lain yang dapat dimanfaatkan sebagai penghantar penyalur (utama dan pembantu)

PENYALUR PEMBANTU : seperti talang logam, besi beton konstruksi dan tiang metal lainnya

PENGHANTAR PEMBUMIAN BERUPA :

(8)

• ELEKTRODA BATANG

• ELEKTRODA MENDATAR

• PEMBUMIAN PONDASI

TIPOLOGI BANGUNAN YANG HARUS DIPASANG PENANGKAL :

(9)

• Bangunan penyimpan bahan mudah terbakar, gudang

• Bangunan publik

• Bangunan dengan fungsi khusus

• Bangunan terisolir pada lahan luas

Posted in ARSITEKTUR | | | 0 Comments

KELISTRIKAN

Januari 24th, 2011 by imajinasi KELISTRIKAN

Listrik merupakan suatu bentuk energi

Pengetahuan kelistrikan bagi seorang perancang dapat melengkapi pengetahuan mengenai infrastruktur dan sistem mekanikal elektrikal PHASE = menghantarkan listrik

NETRAL = yang mengembalikan laju hantaran listrik ISTILAH KELISTRIKAN :

• PHASE

• NETRAL

(10)

• KABEL PENGHANTAR

• TRANSFORMATOR

(11)

*syarat penting yang harus diikuti perancang kelistrikan adalah “beban antar phasa harus seimbang”.

MACAM-MACAM ARUS LISTRIK :

• AC (ALTERNATING CURRENT / arus bolak-balik)

• DC (DIRECT CURRENT / arus searah) SUMBER ARUS LISTRIK :

• PLN

• Genset

• Baterai, accu dll UNSUR ARUS LISTRIK :

• Kuat arus (I) : AMPERE

• Tegangan (V) : VOLT

• Daya (P) : WATT

STANDART PERATURAN : PERATURAN UMUM INSTALASI LISTRIK Mengubah arus dari DC ke AC menggunakan INVERTER

Mengubah arus AC ke DC menggunakan KONVERTER DISTRIBUSI ENERGI LISTRIK :

(12)

• Pembangkit (generator) dalam kapasitas sampai dengan MW (mega watt) • Jaringan : 1. Tegangan tinggi (150 kV – 70 kV) 2. Tegangan menengah ( 20 kV) 3. Tegangan rendah (220 V – 380 V)

• Konsumen : besar (industri), menengah (bangunan komersial, publik) dan perumahan

SUMBER KELISTRIKAN (DI POWER HOUSE) :

• Panel tegangan menengah

• TRANSFORMATOR

• Generator set (mesin diesel + ALTERNATOR) PEMBEBANAN :

• PENERANGAN

• TATA UDARA ( beban mencapai 70 %)

• DAPUR

• Peralatan transportasi

• Peralatan komunikasi, tata suara, alarm, dll PROSEDUR RANCANGAN KELISTRIKAN :

• Estimasi beban listrik

• Sesuaikan instalasi dengan standart utilitas kota

• Beban pengkondisian udara

(13)

• Pisahkan penerangan dengan daya

• Buat diagram listrik

PERTIMBANGAN ENERGI LISTRIK :

• Biaya operasional

• Instalasi yang operasional (loss rendah) : 1. Pengelompokan yang baik

2. Sumber sedekat mungkin dengan alat yang baik 3. Ukuran penghantar sesuai

4. Pembatas daya yang sesuai

• Menyediakan peralatan pengatur beban

• Menyiapkan kontrol timer (otomatis)

CARA MENGHITUNG AC

Januari 24th, 2011 by imajinasi

CARA MENGHITUNG KEBUTUHAN AC

AC dihitung dalam satuan BTU (British Termal Unit) RUMUS :

KEBUTUHAN AC = LUAS RUANGAN x

KOEFISIEN

1 m² = 500 BTU/ hour, untuk ruangan dengan tinggi standar 2,5 – 3,5 m

Misal kamar ukuran 3×4 m² :

= (3×4) x 500 BTU/ hour = 12 x 500

(14)

= 6000 BTU/ hour 1 pk = 8000 – 10000 BTU/ hour

1 pk = 9000 BTU/ hour

Dalam hitungan = 6000 BTU/ hour = 0,6667 pk, jadi disarankan menggunakan ¾ pk = 7000 BTU/ hour

STANDAR PENGGUNAAN AC :

Ruang dengan ukuran 3 x 3 m² = ½ pk Ruang dengan ukuran 4 x 4 m² = 1 pk Ruang dengan ukuran 4 x 6 m² = 1,5 pk Ruang dengan ukuran 3 x 4 m² = ¾ pk CARA LAIN :

P x l x (T/3) x 0,07 = …….. pk

KETERANGAN : p = panjang ruangan L = lebar ruangan T = tinggi ruangan

1 pk kompresor AC bisa menghasilkan 8000 – 10000 BTU/ hour STANDART KONVERSI BAKU :

• 1 pk (paar de kraft) = 745 watt

• 1 watt = 3,142 BTU

• 1 pk = 2546,699 BTU/ hour SOAL CONTOH :

Diketahui : ukuran ruangan = (H) x (L) x (W)

• Kondisi ruang luar, temperatur = t◦,kelembaban = ….% (50 – 80 %)

(15)

• Kondisi ruang dalam, temperatur = t1, kelembaban = …% (50 – 80 %)

• Eksterior ruang = kaca

• Tinggi plafond = ….. m

• Tinggi jendela = …… m

• Okupasi ruang = beban brutto/ orang JAWAB :

1. BEBAN KALOR MELAUI BIDANG KACA (BEBAN SENSIBLE)

• Utara = …. m² x 800 BTU/ hour/ m² = …… BTUh

• Selatan =…..m² x 400 BTU/ hour/ m²

• Timur =…..m² x 900 BTU/ hour/ m²

• Barat = ….m² x 1000 BTU/ hour/ m²

2. BEBAN KALOR OLEH TRANSMISI BIDANG DINDING

• Utara = ….m² x 2,15 BTU/ hour/ m² ⁰F x (t⁰-t1) = … BTUh

• Selatan =….m² x 2,15 BTU/ hour/ m² ⁰ F x (t⁰-t1)

• Timur =….m² x 2,15 BTU/ hour/ m² ⁰ F x (t⁰-t1)

• Barat =….m² x 2,16 BTU/ hour/ m² ⁰ F x (t⁰-t1)

3. BEBAN ATAP = ….m² x 11,5 BTUh,( *catatan : untuk Indonesia t⁰-t1 = 5⁰F)

4. BEBAN SENSIBLE ORANG = okupasi x 200 BTUh = ….. BTUh BEBAN LATENT ORANG = okupasi x 250 BTUh =…… BTUh

BEBAN LAMPU TL = jumlah watt lampu x 1,25 x 3,4 BTUh =…. BTUh 5. VENTILASI / INFILTRASI :

(16)

60

Keterangan : H = height AC = air charger / hour = 2 L = length

BEBAN KALOR INFILTRASI UDARA LUAR :

• BEBAN SENSIBLE = CFM x (t⁰-t1) x 0,67 = … BTUh

• BEBAN LATENT = CFM x perbedaan specific humidity

• Humidity = 0% - 50% = 40 % = (0,4 gr/lb)x 0,67 = ….BTUh

6. TOTAL BEBAN PENDINGIN = (1) + (2) + (3) + (4)

+ (5) = ….. BTUh

• 1 ton R = 12000 BTUh

• Kapasitas AC = TOTAL BEBAN PENDINGIN = ……

ton R

12000

• Atau cara lain : TOTAL TON R / jumlah lantai x t luas lantai / 100 = ….. ton R / 100 m³

• R = refrigerant

7. MENGHITUHG DAYA LISTRIK : 1 ton R = 1,25 kW

TOTAL DAYA LISTRIK = TOTAL TON R x 1,15 kW

(17)

SISTEM PENDINGINAN AKTIF

Januari 24th, 2011 by imajinasi PENDINGINAN AKTIF • ACTIVE COOLING • DESIGN PRINCIPLES • DESIGN GUIDELINES

• Temperatur ideal di Indonesia = 26⁰ C A. COOLING (PENDINGINAN) :

1. TIER 1 :

• SHADING

• EXTERIOR COLOR

• INSULATION, contoh : penggunaan aluminum foil pada atap 2. TIER 2 :

• EVAPORATIVE , contoh : disemprot air

• CONVECTIVE , contoh : penggunaan bukaan yang banyak

• RADIANT, contoh : melihat kondisi langit 3. TIER 3 :

• COOLING EQUIPMENT : REFRIG MACHINE and DUCTS

(18)

C. THE WAY REMOVING HEAT FROM BUILDING

PRINSIP PENDINGINAN AKTIF : PENDINGINAN TANPA TERGANTUNG OLEH WAKTU

(19)

E. ABSORPTION REFRIGERATION : pendinginan dengan bantuan “PANAS”

COOLING SYSTEM :

• DIREST REFRIGERANT SYSTEM : dilewatkan di suhu dingin

• ALL- AIR SYSTEM : pemakaian ducting (pipa)

• ALL - WATER SYSTEM

• COMBINATION AIR – WATER SYSTEM ALL- WATER SYSTEM :

(20)

COMBINATION AIR – WATER SYSTEM APLICATION :

• SMALL BUILDING :

1. THROUGH THE WALL UNIT (AC SPLIT)

2. PACKAGE SYSTEM 3. SPLIT DUCT

4. DUCTLESS

• LARGE, MULTISTROY BUILDINGS :

1. ALL AIR SYSTEM (C.A.V-SINGLE,double,multizone,terminal reheat,V.A.V)

2. ALL WATER SYSTEM (INDUCTION SYSTEM)

3. ALL WATER SYSTEM (FAN-COIL SYSTEM, WATER LOOP, HEAT-PUMP SYSTEM)

C.A.V = Constant Air Volume ( untuk mesin AC) V.A.V = Variable Air Volume (untuk volume udara)

V.R.V = Variable Refrigerant Volume (untuk volume refrigerant)

(21)

CENTRAL STATION SYSTEMS : komponennya terpusat (biasanya menggunakan ALL-AIR SYSTEM / ALL WATER)

• DESIGN PRINCIPLES :

1. SURFACE-TO-VOLUME RATIO (perbandingan permukaan dan volume paling kecil)

2. ADOPT CORRECT OTTV FOR ENERGY CONSERVATION, OTTV : Overall Thermal Transfer Value

• EFFECTIVE ORIENTATION :

• MINIMIZING INTERNAL HEAT LOAD (meminimalisasi penghuni dan peralatan)

• Memilih sistem pendinginan yang benar

• SYSTEM INTEGRATION DESIGN GUIDELINES :

• SIZING (6-9% total luas)

• LOKASI :

1. MER (CENTRAL, PERIMETER)

2. ROOF, BASEMENT, INTERMEDIATE, OUTDOOR

• NOISE REDUCTION

• DUCT DESIGN

• KONDISI IKLIM

• POLA PENGHUNI

SPESIFIKASI BANGUNAN YANG MENGGUNAKAN VENTILASI ALAM :

(22)

• MEMILIKI CROSS VENTILATION

• PLAFON TINGGI

SPESIFIKASI BANGUNAN YANG MENGGUNAKAN VENTILASI BUATAN :

• MASSA BANGUNAN TERATUR

• SEJAJAR DENGAN ANGIN

• PLAFON RENDAH

SISTEM PENCEGAHAN KEBAKARAN

PREDIKSI ANCAMAN BAHAYA KEBAKARAN :

• WAKTU : tidak terprediksi

• TINGKAT KEBAKARAN : api dini (IGNITION) dan api besar (CONFLAGRATION)

• SUMBER API : listrik, FLAMABLE (mudah menyala), COMBUSTIBLE (mudah terbakar habis), EXPLOSIVE

• POLA PENJALARAN :

1. KONDUKSI (melalui bahan bakar api) 2. KONVEKSI (melalui udara panas)

3. RADIASI (melaui pancaran / terjadi peningkatan suhu pada bahan bakar kebakaran)

POKOK PERHATIAN :

• FIRE HAZARD : semua aktifitas dalam bangunan yang potensial memicu kebakaran ( aktifitas manusia dan komponen gedung)

• Di dalam perencanaan sistem pemadaman api dilakukan pendaerahan / zoning / KOMPARTEMENTASI

(23)

• FIRELOAD : semua bahan / isi bangunan yang potensial menjadi bahan bakar api

• FIRELOAD menentukan kelompok resiko kebakaran

• JENIS MATERIAL : 1. COMBUSTIBLE 2. FLAMABLE 3. EXPLOSIVE 4. Material struktur 5. Material finishing KRITERIA PERENCANAAN :

• Keselamatan jiwa penghuni, isi gedung, dan gedung lain

• Evakuasi

• Kendala sistem deteksi

• Kendala sistem pemadaman

• Kemudahan akses PMK

• Jumlah, jenis, dan sifat penghuni serta isi gedung

• Luas lantai dan ketinggian gedung

• Kondisi lingkungan (densitas, sosio, ekonomi)

• Kelompok resiko kebakaran DEFINISI KEBAKARAN :

Terbakarnya suatu objek penting akibat adanya api / percikan api yang dibangkitkan sumber api. Bahan bakar dihidupi oleh oksigen.

KONSEP PREVENTIF :

(24)

• JARAK BANGUNAN

• KOMPARTEMENTASI : pemisahan FIRELOAD dengan FIRE

HAZARD, pemisahan dengan struktur dan bahan bangunan : dinding, lantai, atap , dll.

PENANGGULANGAN / PROTEKSI PASIF :

• Tangga darurat (penempatan)

• Pintu darurat / jalan keluar (EXIT)

• HELIPAD

• Sirkulasi untuk memudahkan PMK masuk

PENCEGAHAN YANG DILAKUKAN MELALUI UNSUR BANGUNAN :

• Unsur-unsur bangunan (bahan)

• Aspek arsitektonis • Struktur PENCEGAHAM AKTIF : • Sistem deteksi • Alarm kebakaran • Sprinkler otomatis • HYDRANT

SYARAT PINTU KEBAKARAN :

• Jarak antar EXIT tidak boleh lebih dari ½ diagonal

• Konstruksi tahan api minimal 1 jam

(25)

BEBAN PENGHUNI JUMLAH EXIT

< 500 2

> 500 3

> 1000 4

HELIPAD :

• Digunakan untuk bangunan > 60 m

• Tujuan untuk “RESCUE” bukan untuk umum

• Lingkungan ketinggian elemen perlu dilihat

• Syarat dan struktur harus dilihat HAL-HAL YANG MENYULITKAN PMK MASUK :

• Jalan masuk gedung tinggi dan curam

• Gedung dekat dengan tiang listrik

• Gedung memiliki kanopi yang panjang

• Bentuk gedung berpodium SISTEM PASIF (TUJUAN) :

• Pertahanan dari HEAT ENERGY IMPACT

• Menghindarkan penyebaran api

SISTEM PLAMBING dan SANITASI

PLAMBING : untuk air bersih

(26)

PLAMBING : penyediaan air bersih yang dikehendaki dengan tekanan dan debit yang cukup

SANITASI : membuang atau pengeluaran air kotor dari tempat tertentu tanpa mencemarkan bagian lainnya.

PERALATAN SANITER :

• SHAFT : lubang di lantai yang digunakan untuk saluran - saluran vertikal

• LAVATORI : wastafel

• URINAL : pembuangan air kencing pria

(27)

• FLOOR DRAIN : pembuangan air di kamar mandi

PIPA AIR BERSIH harus diisi penuh dengan air. PIPA SANITASI digunakan hanya separuh dari pipa. JENIS DAN PERALATAN PLAMBING :

1. Peralatan Air Minum 2. Peralatan Air Panas

3. Peralatan Pembuangan dan Vent 4. Peralatan Saniter ( Plumbing Fixture) :

• Peralatan Pemadam Kebakaran

• Peralatan Pengolahan Air Kotor

• Peralatan Penyediaan Gas

(28)

• Peralatan Pencucian (laundry)

• Peralatan Air Pendingin (CHILER) dan berbagai pipa instalasi lainnya.

SYARAT DAN MUTU BAHAN :

• Tidak menimbulkan gangguan kesehatan atau akustik dan radiasi

• Permukaan halus dan tahan korosi ( sesuai jenis dan karakteristik fluida)

• Bebas kerusakan mekanis

UNDANG-UNDANG, PERATURAN dan STANDART :

• Pedoman Plambing Indonesia (DIRJEN CIPTA KARYA) PROSEDUR PERENCANAAN :

• Rancangan konsep (jenis/ denah/ jumlah penghuni)

• Penelitian Lapangan (topografi, jarak ruang terbuka dengan sekelilingnya)

• Pra rancangan (dimensi, volume, alur )

• Rancangan Pelaksanaan

AIR BERSIH : AIR DINGIN dan AIR PANAS SYARAT FISIK AIR MINUM :

• Jernih bersih, tidak berwarna, tidak berbau, dan tidak berasa.

• Mempunyai suhu berkisar 10⁰-25⁰ C

• Memenuhi syarat kesehatan

SUMBER AIR BERSIH : PDAM dan air tanah SUMBER AIR TANAH DIBEDAKAN :

(29)

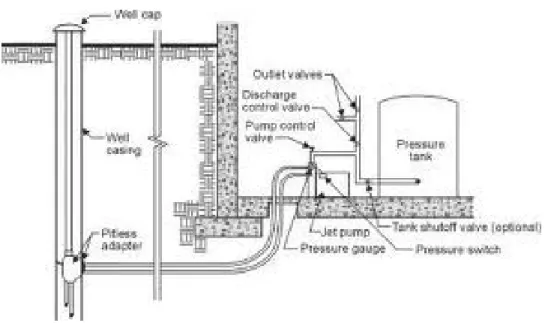

• SUMUR POMPA dengan MESIN kedalaman antara 16 – 40 m

• SUMUR POMPA dengan SEMI DEEP WELL kedalaman 50 – 100 m

• SUMUR POMPA dengan MESIN DEEP WELL kedalaman lebih dari 100 m

KEBUTUHAN AIR BERSIH :

• DOMESTIC (rumah tangga) : minum, memasak

• FIRE FIGHTING : hose reel, sprinkler, hydrant

• ENVIROMENTAL PLANT : air washing, evaporate cooling, cooling tower (AC)

• EXTERNAL : garden house sprinkler, car wash

• MANUFACTURING : process cooling, industrial process water Contoh industri yang menggunakan air dalam jumlah besar : pabrik pengalengan ikan

TABEL KEBUTUHAN AIR

LUAS LANTAI (m²) JUMLAH AIR

(30)

KANTOR 10 l

HOTEL 30 l

Untuk menghitung kebutuhan air : luas lantai bangunan x standart jumlah air

Cara lain :

BANGUNAN UNIT STANDART

APARTEMENT Per orang 135 l – 225 l

HOTEL Per orang 185 l – 225 l

KANTOR Per orang 70 l – 90 l

BIOSKOP Per kursi 45 l

RUMAH SAKIT Per tempat tidur

(bed) 280 l – 470 l

Untuk menghitung kebutuhan air : jumlah unit x standart jumlah air SISTEM PEMIPAAN AIR BERSIH :

• SISTEM HORIZONTAL

• SISTEM VERTIKAL

SISTEM HORIZONTAL :

• pemipaan menuju satu titik akhir (END FEEDING)

Keuntungan : pipa sedikit, rawan macet, biaya murah

Kerugian : rawan macet

• Pemipaan yang melingkar atau membentuk ring (LOOPING) Keuntungan : tidak rawan macet,sedikit maintanance

(31)

Kerugian : pipa banyak, agak mahal SISTEM VERTIKAL :

• POMPA LANGSUNG (UPFEED)

Keuntungan : menjamin tekanan dan volume air Kerugian : pemakaian listrik besar

• GRAVITASI (DOWN FEED) Keuntungan : pemakaian listrik kecil Kerugian : tekanan tidak tetap

PENYIMPANAN AIR BERSIH : Terbagi atas :

• GROUND RESERVOIR, yang harus dipertimbangkan : lokasi tempat, tempat ruang pompa, tempat pengurusan, bahan dan persyaratan

• TANGKI AIR (di atap), yang harus dipertimbangkan : harus berbahan ringan seperti fiberglass

TABEL UNTUK MENGHITUNG JUMLAH TANDON DOMESTIK :

LUAS LANTAI (m²) STANDART

APARTEMENT 0,012 – 0,015

HOTEL 0,015 – 0,02

PUSAT PERBELANJAAN 0,005 – 0,006

PERKANTORAN 0,008 – 0,01

(32)

Untuk menghitung jumlah tandon domestik : luas lantai (m²) x standart AIR PANAS ( mandi dan cuci tangan )

ALAT YANG DIGUNAKAN :

• Pemanas dengan gas

• Pemanas dengan listrik

• Pemanas dengan energi surya (radiasi matahari) SISTEM :

• BRANCH SYSTEM

• LOOPED SYSTEM (untuk bangunan publik)

Air panas tidak boleh memakai pipa besi, tetapi “POLYPROPILEN” tebal bukan PVC

AIR BUANGAN :

• Air bekas buangan (bekas cucian dan mandi) : menggunakan PVC max. 4 m, sudut sambungan < 90⁰

• Air kotor / kotoran : dihubungkan ke septic tank, kemiringan pipa 0,5 – 1%

• Air limbah (limbah dapur yang mengandung minyak) : harus ditampung dulu di GREASE TRAP (perangkap lemak)

• Air hujan : diameter talang vertikal minimal 3”, kemiringan talang0,5 – 1 %

Pembuatan pipa septic tank dibuat pada musim hujan terderas, untuk melihat air muka tertinggi.

SEWAGE TREATMENT PLAN (STP): melakukan proses pemaksaan proses demineralisasi dengan menggunakan zat kimia. Normalnya

(33)

proses demineralisasi (penguraian) berlangsung selama 24 jam, dengan STP cukup 2 jam saja.

RUMUS MENGHITUNG VOLUME SEPTIC TANK : VOLUME AIR KOTOR + VOLUME LUMPUR SEPTICTANK

CONTOH SOAL : rumah tinggal berpenghuni 5 orang, closet digunakan 4 kali sehari, volume tangki 8 l (2 kali siram), produk lumpur 30

l/orang/tahun. Pengurasan septic tank dilakukan per 5 tahun. JAWAB :

Volume air kotor = (5×4)x(8×2) = 360 l / hari Volume lumpur = 5×30×5 = 750 l / 5 tahun

Jadi volume septic tank = 360+750 = 1110 l = 1,11 m³

SALURAN AIR HUJAN / PEMATUSAN / DRAINASE :

Saluran pematusan merupakan bagian dari saluran air kotor khususnya yang mengalirkan air hujan dari talang vertikal, talang horizontal dan saluran air hujan pada halaman rumah tinggal. Saluran air hujan dialirkan ke saluran kota.

(34)

FAKTOR YANG PERLU DIPERTIMBANGKAN DI DALAM DESAIN SAL. AIR HUJAN :

• Permukaan air tertinggi

• Jumlah maksimum air hujan yang terjadi

• Panjang pipa pembuangan

• Batasan atau hambatan dalam perencanaan

Saluran air hujan lebih baik ditampung di sumur resapan, kalau penuh baru di salurkan ke saluran kota

UTILITAS BANGUNAN

Unsur-unsur utilitas bangunan : KENYAMANAN, KESEHATAN, KESELAMATAN, KOMUNIKASI, dan MOBILITAS.

PERANCANGAN UTILITAS :

• PLAMBING dan SANITASI

• KELISTRIKAN / PENERANGAN

• Pencegahan Kebakaran

• TATA UDARA / Ventilasi Mekanis

• KOMUNIKASI

• TATA SUARA

• Transportasi (Horizontal dan Vertikal )

• SEKURITI

• Pembuangan Sampah

• Penangkal Petir

• Saluran Air Hujan (DRAINASE) Istilah lain dalam UTILITAS bangunan :

• BUILDING SERVICE

• MECHANICAL ELEKTRIKAL PLUMBING (M.E.P)

ARSITEKTUR – STRUKTUR KONSTRUKSI – UTILITAS merupakan satu kesatuan dalam pembangunan.

UTILITAS terdiri dari 3 komponen :

• SUMBER

• JARINGAN

(35)

Komponen utilitas “TIDAK DITAMPAKKAN” tapi terasa manfaatnya. Ada beberapa bangunan yang membuat komponen utilitas menjadi elemen estetika, contoh : MUSEUM GOERGE POMPIDOU di Prancis

GEDUNG LLOYD OF LONDON

SUMBER : contoh : pompa air, pompa pemadam kebakaran JARINGAN : contoh : kabel, saluran, ducting (ventilasi mekanis) KELUARAN : contoh : AC, lampu , semua peralatan saniter

TAHAP-TAHAP PERANCANGAN ARSITEKTUR

Sebagai arsitek,sebuah profesi yang menitikberatkan pada desain dan rancang bangunan, sebelum melaksanakan pembangunan tentunya harus melalui tahap-tahap perancangan, antara lain :

• SURVEY LOKASI : untuk mengetahui kondisi awal site

• KONSEP IDE : bagian dari gagasan yang akan dikembangkan atau dibuat desain

• GAMBAR PRARANCANGAN : gambar denah, tampak, dan potongan yang merupakan ide awal

(36)

• GAMBAR RANCANGAN : gambar denah, tampak dan perspektif 3D yang disetujui oleh owner atau final drawing

• GAMBAR KERJA / DED (Detail Engineering Design) : gambar untuk pedoman pelaksanaan kerja di lapangan dimana gambar tersebut adalah detail dari gambar rancangan

MACAM-MACAM ISTILAH DI DALAM ARSITEKTUR :

• LAY OUT : denah + lingkungan sekitar

• SITEPLAN : tampak atas utuh beserta atapnya + bayangan pada gedung

(37)

• TAMPAK / TAMPANG : gambar yang memperlihatkan muka bangunan (2D)

• POTONGAN / IRISAN : gambar yang memotong bangunan melintang atau membujur

(38)

• DETAIL : gambar yang rinci / lebih detail dari sebelumnya (memperlihatkan bahan, dimensi, karakter bahan,tebal/tipis garis.

• GAMBAR 3D : 1. Gambar EKSTERIOR NORMAL 2. Gambar EKSTERIOR ATAS

(39)

4. Gambar PERSPEKTIF

• MAKET : permodelan mini dari desain bangunan yang terbuat dari bahan yang bermacam-macam, contoh : stirofoam, icefoam, kertas maket, dll.

FUNGSI GAMBAR DED :

• DENAH : 1. Untuk mengetahui tata letak

2. Untuk mengetahui fungsi ruang dalam bangunan

3. Untuk mengetahui struktur bangunan : dimensi, perabot, dan bukaan.

• POTONGAN : 1. Untuk mengetahui dimensi ketinggian bangunan 2. Untuk mengetahui konstruksi bangunan : kuda-kuda, pondasi, dll.

• TAMPAK : Untuk mengetahui muka atau wajah bangunan (warna, bukaan, atap, dll).

(40)

PREAMBULE !!!

helo,,untuk kesekian kalinya saya membuat blog dan ini adalah blog kesekian yang saya punya.

ENJOY FULL IT !!

Cara Menghitung Kebutuhan Kapasitas Ac Ruangan
