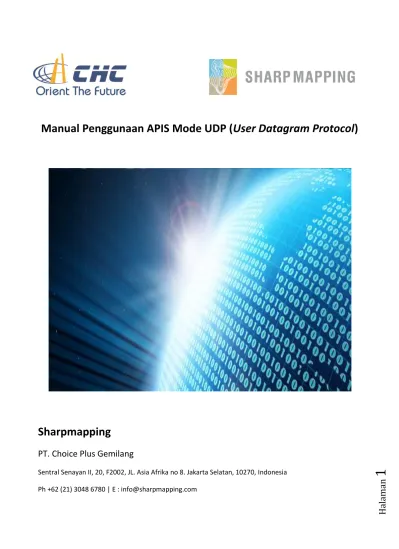

Manual Penggunaan APIS Mode UDP (User Datagram Protocol)

H

alaman

1

Manual Penggunaan APIS Mode UDP (User Datagram Protocol)

Sharpmapping

PT. Choice Plus Gemilang

Sentral Senayan II, 20, F2002, JL. Asia Afrika no 8. Jakarta Selatan, 10270, Indonesia Ph +62 (21) 3048 6780 | E : info@sharpmapping.com

H

alaman

2

1. Konfigurasi Koneksi Bluetooth Base dan Rover Receiver

Panduan penggunaan APIS mode UDP sbb: 1. Pasang Sim Card GSM yang telah

memiliki layanan GPRS seperti contoh: Telkomsel atau XL ke Base dan Rover receiver setelah itu pasang baterai pada Base dan Rover receiver.

2. Langkah pertama kita akan melakukan Konfigurasi Base dan Rover, Nyalakan Base receiver dan Getac Controller.

3. Hubungkan Base receiver ke Getac Controller melalui koneksi Bluetooth dengan Klik icon Koneksi - Settings.

H

alaman

3

4. Klik icon Bluetooth seperti gambar di samping.

5. Klik Add new device seperti gambar di samping.

H

alaman

4

6. Klik GNSS-400670 – Next, Angka yang tampil setelah GNSS merupakan serial number dari receiver. Harap jangan sampai salah memilih antara Base dan Rover serial number.

7. Masukan password 1234 supaya tercipta koneksi yang aman.

H

alaman

5

8. Receiver GNSS-400670 telah terpasang dan Klik GNSS-400670 untuk melakukan konfigurasi Serial Port.

9. Klik icon receiver GNSS-400670

kemudian Centang Serial Port dan Klik

H

alaman

6

10. Klik menu tab Mode pada bagian bawah tampilan Getac Controller,

Centang Turn on Bluetooth.

11. Klik menu tab COM Ports – New

H

alaman

7

12. Klik GNSS-400670 kemudian klik Next.

13. Pilih Port : COM8 untuk Base Receiver –

Centang Secure Connection kemudian Klik Finish.

H

alaman

8

14. Konfigurasi Base Receiver telah selesai dengan munculnya GNSS-400670

(COM8) seperti gambar di samping.

15. Langkah kedua mengkonfigurasikan Rover Receiver dengan Klik Add new

H

alaman

9

16. Pilih Rover Receiver GNSS-401121 kemudian Klik Next.

17. Masukan password 1234 supaya tercipta koneksi yang aman.

H

alaman

10

18. Receiver GNSS-401121 telah terpasang dan Klik GNSS-401121 untuk melakukan konfigurasi Serial Port.

19. Klik icon receiver GNSS-401121 kemudian Centang Serial Port dan Klik

H

alaman

11

20. Klik menu tab Mode pada bagian bawah tampilan Getac Controller,

Centang Turn on Bluetooth.

21. Klik menu tab COM Ports – New

H

alaman

12

22. Klik GNSS-401121 kemudian klik Next.

23. Pilih Port : COM9 untuk Rover Receiver

– Centang Secure Connection kemudian Klik Finish.

H

alaman

13

24. Konfigurasi Rover Receiver telah selesai dengan munculnya GNSS-401121

H

alaman

14

2. Konfigurasi HCGPSset Pada Base dan Rover Receiver

1. Setelah melakukan konfigurasi pada koneksi Bluetooth di mana Base

Receiver pada COM 8 dan Rover Receiver pada COM 9.

1. Jalankan HCGPSSet, Pilih COM8 untuk

base dan COM 9 untuk rover – Centang Btooth – Klik Open, setelah

itu akan tampil setelan konfigurasi pada sebelah kiri tampilan HCGPSSet. 2. Rubah nilai konfigurasi sbb:

 Mask Angle: 13, sesuaikan dengan

kebutuhan

 Data Log: Manual

 Data Log Session: Manual

 Data Output Mode: Normal Mode

 Work Mode: No Auto Base untuk base

dan Auto Rover untuk rover

 Correction Port:Port2+GPRS/CDMA

 Auto Base Format: CMR

H

alaman

15

3. Setelah Klik Apply akan tampil pesan seperti gambar di samping,

Klik OK

H

alaman

16

3. Konfigurasi HCGPRSset Pada Base Receiver

5. Kemudian Jalankan HCGRPSSet dengan Klik icon HC pada tampilan gambar di samping.

6. Jalankan HCGPSSet, pada menu Tab

Port lepaskan terlebih dahulu tanda Centang pada Use bluetooth

kemudian lakukan langkah sbb:

 Port: COM8

 Centang kembali Use bluetooth

 Klik Get Mode

 WorkMode: GPRS mode

 Klik Set Mode

H

alaman

17

7. Pada menu Tab GPRS lakukan konfigurasi sbb:

 Protocol: APIS Point2Points

 Mode: Base

 Server IP: 222.44.183.12, ip

APIS Centre Shanghai

 Port: 9902

 APN Name: internet, sesuaikan

dengan APN provider SIM cardnya ( Telkomsel = internet, XL = xpgprs/xlunlimited, Mentari = Indosat)

 Mobile Server NO: *99#

Klik Set untuk memastikan

konfigurasi di simpan dan akhiri dengan Klik OK.

H

alaman

18

4. Konfigurasi HCGPRSset Pada Rover Receiver

1. K Jalankan HCGRPSSet dengan

Klik icon HC pada tampilan

gambar di samping.

2. Jalankan HCGPRSSet, pada menu

Tab Port lepaskan terlebih dahulu

tanda Centang pada Use bluetooth kemudian lakukan langkah sbb:

 Port: COM9

 Centang kembali Use bluetooth

 Klik Get Mode

 WorkMode: GPRS mode

 Klik Set Mode

H

alaman

19

3. Pada menu Tab GPRS lakukan konfigurasi sbb:

 Protocol: APIS Point2Points

 Mode: Rover

 Server IP: 222.44.183.12, ip

APIS Centre Shanghai

 Port: 9902

 APN Name: internet, sesuaikan

dengan APN provider SIM cardnya ( Telkomsel = internet, XL = xpgprs/xlunlimited, Mentari = indosat)

 Mobile Server NO: *99#

 Base ID : Masukan serial

number Base ID, contoh 400670

Klik Set untuk memastikan

konfigurasi di simpan dan akhiri dengan Klik OK.

H

alaman

20

5. Konfigurasi Landstar APIS UDP mode Pada Receiver

1. Jalankan Aplikasi LandStar dan Lakukan pembuatan file

pekerjaan baru dengan Klik Files

– Klik New job.

2. Lanjutkan dengan langkah berikut

 Buat Job name

 Datum: Pilih WGS 84

 Time Zone: 7:00

 Keterangan Deskripsi

 Nama Operator

 Catatan bila diperlukan

H

alaman

21

3. lakukan langkah pengaturan parameter datum dengan Klik Files

– Klik Current Datum Parameter.

4. Pada menu Tab Ellipse Par lakukan langkah berikut

 Datum Name: WGS84

 Centang Ellipse

 Pilih WGS 84

 Centang South azimuth jika diperlukan

H

alaman

22

5. Pada menu Tab Projection par lakukan langkah berikut

 Proj. Type: Universal Transverse

Mercantor

 Zone: 48 (Jakarta), sesuaikan

dengan zone yang dipakai

 Hemisphere: sesuaikan dengan

zone lokasi yang ada S atau N

Klik OK

6. Lakukan Com Configuration terlebih dahulu sebelum masuk ke Base Receiver configuration dengan Klik Config – Com

H

alaman

23

7. Pilih ConnectionType: Bluetooth dan PDA Port: COM8 dan Klik OK.

8. Klik Config - Base par - Base

H

alaman

24

9. Lakukan konfigurasi seperti berikut

 Broadcast format: CMR

(sesuaikan dengan yang di set di

HCGPSSet)

 Index: 1

 PDOP Mask: 6

 Elevation: Tergantung dari

pengguna

 Antenna height: Berdasar

pengukuran dari nilai rata rata jarak titik ke garis biru tengah Base Receiver

 Antenna Type : X91

 Measure to : Bottom of Notch

Klik OK

10. Klik Config - Base Par -

H

alaman

25

11. Silakan sesuaikan dengan pilihan dibawah ini :

 Datalink : GPRS Network

 Address: 222.44.183.12 (APIS

Shanghai) atau jika punya pilihan lain

 Port : 9902 (Sesuaikan dengan

pilihan yang ada

 Protocol : APIS 1 vs Multi

 Kemudian klik Login hingga

muncul tulisan Logging In

Succeded dibawah save

password

12. Silakan ke Survey - Start Base

H

alaman

26

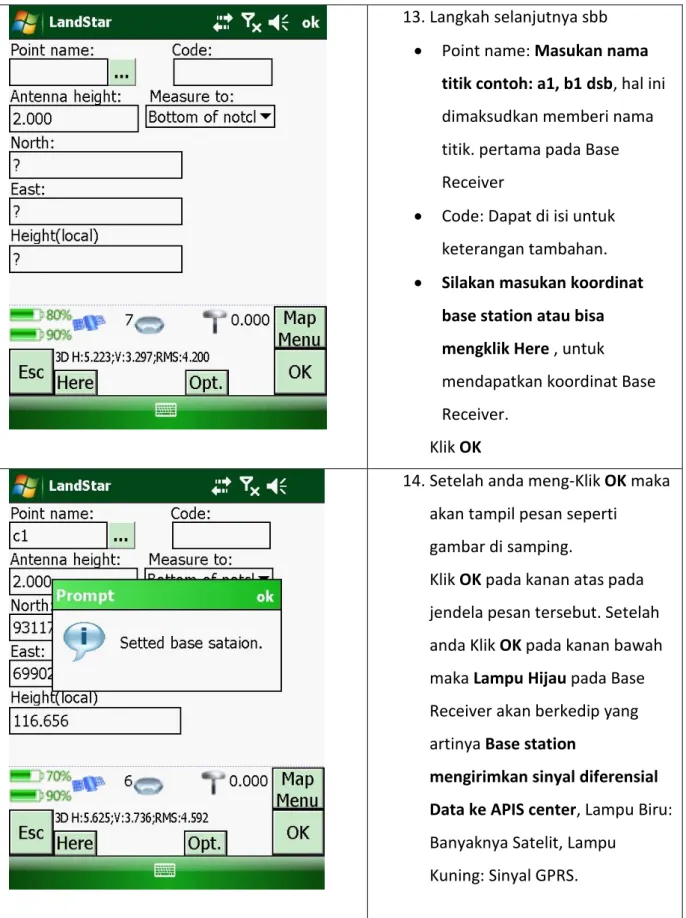

13. Langkah selanjutnya sbb

 Point name: Masukan nama

titik contoh: a1, b1 dsb, hal ini

dimaksudkan memberi nama titik. pertama pada Base Receiver

 Code: Dapat di isi untuk keterangan tambahan.

 Silakan masukan koordinat base station atau bisa mengklik Here , untuk

mendapatkan koordinat Base Receiver.

Klik OK

14. Setelah anda meng-Klik OK maka akan tampil pesan seperti

gambar di samping.

Klik OK pada kanan atas pada jendela pesan tersebut. Setelah anda Klik OK pada kanan bawah maka Lampu Hijau pada Base Receiver akan berkedip yang artinya Base station

mengirimkan sinyal diferensial Data ke APIS center, Lampu Biru:

Banyaknya Satelit, Lampu Kuning: Sinyal GPRS.

H

alaman

27

15. Setelah mengkonfigurasi Base Receiver diharapkan tidak menutup Aplikasi LandStar, kita langsung melanjutkan

mengkonfigurasi Rover Receiver dengan Klik Config – Klik Com

Configuration.

16. Pilih ConnectionType: Bluetooth dan PDA Port: COM9 (Rover) dan Klik OK.

H

alaman

28

17. Klik Config –> Rover par –>

Rover Options

18. Lakukan konfigurasi sbb:

 Broadcast : CMR

 Base Index: Any

 Elevation: Tergantung Pengguna

 PDOP: Tergantung Pengguna

 Antenna height: Tinggi Antena

Rover, 2 meter jika meng gunakan pole

 Antenna Type: X91

 Measure to: Bottom of Antenna

 Synchronize Mode

H

alaman

29

19. Klik Config - Rover Par -

Correction link untuk mengatur

setting koreksi data rover

20. Konfigurasi sesuai setting

dibawah ini:

 Data link : GPRS Network

 Address : 222.44.183.12, APIS

shanghai, sesuaikan dengan ip APIS yang ada

 Port : 9902, sesuaikan dengan

port yang ada

 Protocol: APIS 1 Vs Multi

 Base ID : jika tidak muncul, masukan no serial number base station, contoh 400670

 Klik login untuk login ke server hingga menjadi Logging In Succeded

H

alaman

30

21. Klik Survey Start Rover Receiver untuk menyalakan rover.

Jika mendapatkan koreksi data maka akan menjadi float atau Fix

H

alaman

31

6. Melakukan Pengukuran Dengan Menggunakan Aplikasi LandStar

1. Diharapkan pengguna tidak menutup Aplikasi Landstar setelah melakukan konfigurasi Rover Receiver, Klik Survey

2. Klik Measure points untuk memulai

H

alaman

32

3. Dalam melakukan pengukuran harap diperhatikan apakah indikator koordinat telah Fix atau masih Float seperti terlihat pada bagian bawah gambar di samping. Bila telah Fix pengguna dapat Klik Mea untuk menyimpan hasil pengukuran. 4. Operator dapat berjalan ke titik

selanjutnya dan melakukan

pengukuran kembali pada titik yang telah Fix dengan Klik Mea kembali. 5. Setelah semua titik telah di simpan

pengguna dapat mengambil hasil survei dengan meng-ekspor data yang telah di simpan pada kontroller.

H

alaman

33

7. Export Data Pada Aplikasi Landstar

1. Untuk melakukan export data pada silakan pilih menu File  Export 

points

2. Coordinate view : Grid

 Exported file name : masukan nama

file

 Exported file type : name, code, X, Y,

H

 Klik Ok

 Klik Ok jika export sudah selesai

 File export ada di \program

H

alaman

34

3. Untuk mengeksport point survey bisa ke

File  Export  Survey points

4. Pada menu save as:

Name : Masukan Nama File

Folder : Pilih folder yang dipilih ( folder

yang di maksud ada di ada di \my documents

Type : Measure point (*.csv) Location : Main Memory Lalu klik Save lalu Ok

H

alaman

35

5. Buka Aplikasi Windows Mobile Device

Center (Windows 7) atau Active Sync

(Windows Xp) pada komputer atau laptop anda untuk mendownload data yang telah tersimpan di dalam kontroler getac dengan menggunakan kabel data

USB to Mini USB yang telah ada di

dalam paket CHC X91 GNSS Geodetic GPS.
