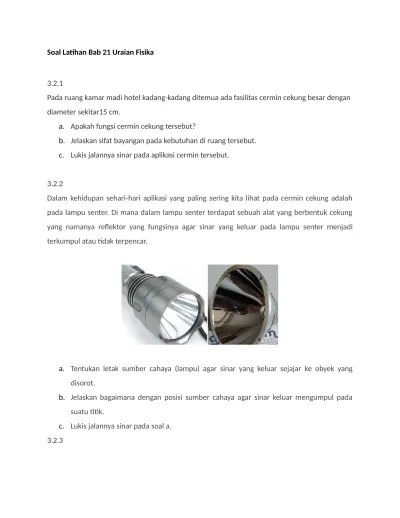

Soal Latihan Bab 21 Uraian Fisika
3.2.1
Pada ruang kamar madi hotel kadang-kadang ditemua ada fasilitas cermin cekung besar dengan diameter sekitar15 cm.
a. Apakah fungsi cermin cekung tersebut?
b. Jelaskan sifat bayangan pada kebutuhan di ruang tersebut. c. Lukis jalannya sinar pada aplikasi cermin tersebut.
3.2.2
Dalam kehidupan sehari-hari aplikasi yang paling sering kita lihat pada cermin cekung adalah pada lampu senter. Di mana dalam lampu senter terdapat sebuah alat yang berbentuk cekung yang namanya reflektor yang fungsinya agar sinar yang keluar pada lampu senter menjadi terkumpul atau tidak terpencar.
a. Tentukan letak sumber cahaya (lampu) agar sinar yang keluar sejajar ke obyek yang disorot.
b. Jelaskan bagaimana dengan posisi sumber cahaya agar sinar keluar mengumpul pada suatu titik.
Berikut adalah gambar pembangkit listrik. Prinsipnya hampir sama dengan pemanasan air hanya pada pembangkitan listrik, sinar matahari diperkuat oleh kolektor pada suatu titik fokus untuk menghasilkan panas yang sangat tinggi bahkan bisa mencapai suhu 3800 C. Pipa yang berisi air
dilewatkan tepat pada titik fokus sehingga panas tersebut diserap oleh air di dalam pipa. Panas yang sangat besar ini dibutuhkan untuk mengubah fase cair air di dalam pipa menjadi uap yang bertekanan tinggi. Uap bertekanan tinggi yang di hasilkan ini kemudian digunakan untuk menggerakkan turbin uap yangkemudian akan memutar turbo generator untuk menghasilkan listrik.
(http://enfeindonesia.blogspot.co.id/2013/07/aplikasi-energi-matahari.html)
a. Jelaskan fungsi reflector pada gambar tersebut.
b. Lukis jalannya sinar pada pemanas tersebut.
