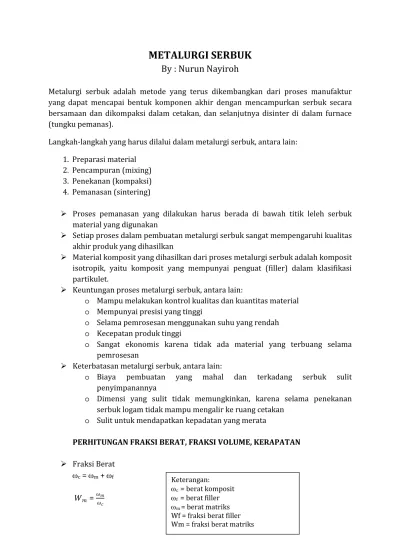

METALURGI SERBUK
By : Nurun Nayiroh
Metalurgi serbuk adalah metode yang terus dikembangkan dari proses manufaktur yang dapat mencapai bentuk komponen akhir dengan mencampurkan serbuk secara bersamaan dan dikompaksi dalam cetakan, dan selanjutnya disinter di dalam furnace (tungku pemanas).
Langkah-langkah yang harus dilalui dalam metalurgi serbuk, antara lain: 1. Preparasi material
2. Pencampuran (mixing) 3. Penekanan (kompaksi) 4. Pemanasan (sintering)
Proses pemanasan yang dilakukan harus berada di bawah titik leleh serbuk material yang digunakan
Setiap proses dalam pembuatan metalurgi serbuk sangat mempengaruhi kualitas akhir produk yang dihasilkan
Material komposit yang dihasilkan dari proses metalurgi serbuk adalah komposit isotropik, yaitu komposit yang mempunyai penguat (filler) dalam klasifikasi partikulet.
Keuntungan proses metalurgi serbuk, antara lain:
o Mampu melakukan kontrol kualitas dan kuantitas material
o Mempunyai presisi yang tinggi
o Selama pemrosesan menggunakan suhu yang rendah
o Kecepatan produk tinggi
o Sangat ekonomis karena tidak ada material yang terbuang selama pemrosesan
Keterbatasan metalurgi serbuk, antara lain:
o Biaya pembuatan yang mahal dan terkadang serbuk sulit penyimpanannya
o Dimensi yang sulit tidak memungkinkan, karena selama penekanan serbuk logam tidak mampu mengalir ke ruang cetakan
o Sulit untuk mendapatkan kepadatan yang merata
PERHITUNGAN FRAKSI BERAT, FRAKSI VOLUME, KERAPATAN
Fraksi Berat ωc = ωm + ωf ܹ݉= ߱݉ ߱ܿ Keterangan: ωc = berat komposit ωf = berat filler ωm = berat matriks Wf = fraksi berat filler Wm = fraksi berat matriks
ܹ݂ = ݂߱ ߱ܿ Wm + Wf = 1 Fraksi Volume vc = vm + vf ܸ݉ = ݒ݉ ݒܿ ܸ݂ = ݒ݂ ݒܿ Vm + Vf = 1 Kerapatan ρc vc = ρf vf + ρm vm ρc = ρf ݒ݂ ݒܿ + ρm ݒ݉ ݒܿ ρc = ρf Vf + ρm Vm Istilah-istilah kerapatan
o Bulk density → kerapatan (massa/volume bulk) ketika serbuk dalam
keadaan bebas tanpa gangguan.
o Tap density → kerapatan tertinggi yang diperoleh dengan menggetarkan
serbuk tanpa diberi tekanan dari luar.
o Green density → kerapatan partikel bulk setelah dikompaksi (ditekan).
Faktor-faktor yang mempengaruhi green density: gaya eksternal, faktor bulkiness, ukuran partikel, fraksi volume filler, faktor pelumasan.
Bentuk dan Ukuran Partikel
Bentuk dan ukuran partikel memegang peranan penting dalam menentukan kualitas ikatan material komposit. Semakin kecil ukuran partikel yang berikatan maka kualitas ikatannya semakin baik, karena semakin luas kontak permukaan antar partikel
Ukuran partikel juga berpengaruh pada distribusi partikel, semakin kecil partikel kemungkinan terdistribusi secara merata lebih besar, sehingga pada proses pencampuran akan diperoleh distribusi yang homogen.
Kehomogenan campuran menentukan kualitas ikatan komposit, karena selama proses kompaksi gaya tekan yang diberikan akan terdistribusi secara merata. Ikatan antar partikel dalam material komposit salah satunya disebabkan karena adanya interlocking antar partikel yang dipengaruhi oleh bentuk partikel yang digunakan.
Bentuk-bentuk partikel, antara lain: Keterangan:
vc = volume komposit
vf = volume filler
vm = volume matriks
Vf = fraksi volum filler Vm = fraksi volum matriks
Keterangan:
ρc = volume komposit
ρf = volume filler
ρm = volume matriks
Vf = fraksi volum filler Vm = fraksi volum matriks
o Spherical o Rounded o Angular o Circular o Dendritik o Irregular o Porous o Cristallin o Flaky o Fragmented
Serbuk memiliki berbagai bentuk yang disebabkan oleh akibat proses fabrikasinya (pembuatannya)
Ada 3 faktor yang dapat digunakan untuk mengidentifikasi bentuk partikel, antara lain:
o Faktor perpanjangan (x)
o Faktor bulk (y)
o Faktor permukaan (z)
Cara untuk mengidentifikasi bentuk partikel:
Keterangan: a = sisi panjang b = sisi pendek
c = keliling proyeksi partikel A = luas proyeksi partikel Maka:
Faktor perpanjangan (x) x = a/b
Faktor bulk (y) y = A/ab
Faktor permukaan (z) z = c2/kA
a b
Hubungan luas dan keliling: c2 = kA
dimana d2π2=kd2 π/4 → k = 4 π = 12,6
sehingga z = c2/kA → z = c2/12,6 A
untuk bola A = d2π/4
Ada beberapa hal yang perlu diperhatikan dalam membuat komposit dengan tujuan untuk meningkatkan modulus elastisitasnya, yaitu:
o Komponen penguat (filler) harus memiliki modulus elastisitas yang lebih tinggi dari pada komponen matriknya
o Harus ada ikatan antar permukaan yang kuat antara komponen filler dan matrik
PENCAMPURAN (MIXING)
Ada 2 macam pencampuran, yaitu: Pencampuran basah (wet mixing)
Yaitu proses pencampuaran dimana serbuk matrik dan filler dicampur terlebih dahulu dengan pelarut polar.
Metode ini dipakai apabila material (matrik dan filler) yang digunakan mudah mengalami oksidasi.
Tujuan pemberian pelarut polar adalah untuk mempermudah proses pencampuaran material yang digunakan dan untuk melapisi permukaan material supaya tidak berhubungan dengan udara luar sehingga mencegah terjadinya oksidasi pada material yang digunakan.
Pencampuran kering (dry mixing)
Yaitu proses pencampuran yang dilakukan tanpa menggunakan pelarut untuk membantu melarutkan dan dilakukan di udara luar.
Metode ini dipakai apabila material yang digunakan tidak mudah mengalami oksidasi.
Faktor penentu kehomogenan distribusi partikel, antara lain:
o Kecepatan pencampuran
o Lamanya waktu pencampuran
o Ukuran partikel
o Temperatur
o Media pencampuran
Semakin besar kecepatan pencampuran, semakin lama waktu pencampuran, dan semakin kecil ukuran partikel yang dicampur, maka distribusi partikel semakin homogen.
Kehomogenan campuran sangat berpengaruh pada proses penekanan (kompaksi), karena gaya tekan yang diberikan pada saat kompaksi akan terdistribusi secara merata sehingga kualitas ikatan antar partikel semakin baik.
PENEKANAN (KOMPAKSI)
Kompaksi merupakan proses pemadatan serbuk menjadi sampel dengan bentuk tertentu sesuai dengan cetakannya
Ada 2 macam metode kompaksi, yaitu:
o Cold compressing, yaitu penekanan dengan temperatur kamar. Metode ini dipakai apabila bahan yang digunakan mudah teroksidasi, seperti Al.
o Hot compressing, yaitu penekanan dengan temperatur di atas temperatur kamar. Metode ini dipakai apabila material yang digunakan tidak mudah teroksidasi.
Pada proses kompaksi, gaya gesek yang terjadi antar partikel yang digunakan dan antar partikel komposit dengan dinding cetakan akan mengakibatkan kerapatan pada daerah tepi dan bagian tengah tidak merata.
Untuk menghindari terjadinya perbedaan kerapatan, maka pada saat kompaksi digunakan lubricant/pelumas yang bertujuan untuk mengurangi gesekan antara partikel dan dinding cetakan.
Dalam penggunaan lubricant/bahan pelumas, dipilih bahan pelumas yang tidak reaktif terhadap campuran serbuk dan yang memiliki titik leleh rendah sehingga pada proses sintering tingkat awal lubricant dapat menguap.
Tekait dengan pemberian lubricant pada proses kompaksi, maka terdapat 2 metode kompaksi, yaitu:
o Die-wall compressing → penekanan dengan memberikan lubricant pada
dinding cetakan
o Internal lubricant compressing → penekanan dengan mencampurkan
lubricant pada material yang akan ditekan
Pada proses kompaksi ada 3 kemungkinan model ikatan yang disebabkan oleh gaya vanderwals:
o Pola ikatan bola-bola
Terjadi bila besarnya gaya tekan yang diberikan lebih kecil dari yield strength (ys) matrik dan filler sehingga serbuk tidak mengalami
perubahan bentuk secara permanen atau mengalami deformasi elasti baik pada matrik maupun filler sehingga serbuk tetap berbentuk bola.
o Pola ikatan bola-bidang
Terjadi bila besarnya gaya tekan yang diberikan diantara yield strength (ys) dari matrik dan filler. Penekanan ini menyebabkan salah satu material (matrik) terdeformasi plastis dan yang lain (filler) terdeformasi elastis, sehingga berakibat partikel seolah-olah berbentuk bola-bidang.
o Pola ikatan bidang-bidang
Terjadi bila besarnya gaya tekan yang diberikan lebih besar pada dari yield strength (ys) matrik dan filler. Penekanan ini menyebabkan kedua material (matrik dan filler) terdeformasi plastis, sehingga berakibat partikel seolah-olah berbentuk bidang-bidang.
PEMANASAN (SINTERING)
Pemanasan pada temperatur di bawah titik leleh material komposit disebut dengan sintering.
Diantara langkah-langkah untuk meningkatkan ikatan antar partikel setelah kompaksi adalah dengan disintering.
Parameter sintering: o Temperatur (T) o Waktu o Kecepatan pendinginan o Kecepatan pemanasan o Atmosfer sintering o Jenis material
• Berdasarkan pola ikatan yang terjadi pada proses kompaksi, ada 2 fenomena
yang mungkin terjadi pada saat sintering, yaitu:
o Penyusutan (shrinkage)
Apabila pada saat kompaksi terbentuk pola ikatan bola-bidang maka pada proses sintering akan terbentuk shrinkage, yang terjadi karena saat proses sintering berlangsung gas (lubricant) yang berada pada porositas mengalami degassing (peristiwa keluarnya gas pada saat sintering). Dan apabila temperatur sinter terus dinaikkan akan terjadi difusi permukaan antar partikel matrik dan filler yang akhirnya akan terbentuk liquid bridge / necking (mempunyai fasa campuran antara matrik dan filler). Liquid bridge ini akan menutupi porositas sehingga terjadi eleminasi porositas / berkurangnya jumlah dan ukuran porositas.
Penyusutan dominan bila pemadatan belum mencapai kejenuhan.
Apabila pada kompaksi terbentuk pola ikatan antar partikel berupa bidang-bidang, sehingga menyebabkan adanya trapping gas (gas/lubricant terjebak di dalam material), maka pada saat sintering gas yang terjebak belum sempat keluar tapi liquid bridge telah terjadi, sehingga jalur porositasnya telah tertutup rapat. Gas yang terjebak ini akan mendesak ke segala arah sehingga terjadi bloating (mengembang), sehingga tekanan di porositas lebih tinggi dibanding tekanan di luar. Bila kualitas ikatan permukaan partikel pada bahan komposit tersebut rendah, maka tidak akan mampu menahan tekanan yang lebih besar sehingga menyebabkan retakan (cracking)
Keretakan juga dapat diakibatkan dari proses pemadatan yang kurang sempurna, adanya shock termal pada saat pemanasan karena pemuaian dari matrik dan filler yang berbeda.
• Tingkatan Sintering
Proses sintering meliputi 3 tahap mekanisme pemnasan:
o Presintering
Presintering merupakan proses pemanasan yang bertujuan untuk:
1) Mengurangi residual stress akibat proses kompaksi (green density) 2) Pengeluaran gas dari atmosfer atau pelumas padat yang terjebak
dalam porositas bahan komposit (degassing)
3) Menghindari perubahan temperatur yang terlalu cepat pada saat proses sintering (shock thermal)
Temperatur presintering biasanya dilakukan pada 1/3 Tm (titik leleh).
o Difusi permukaan
Pada proses pemanasan untuk terjadinya transportasi massa pada permukaan antar partikel serbuk yang saling berinteraksi, dilakukan pada temperatur sintering (2/3 Tm). Atom-atom pada permukan partikel serbuk saling berdifusi antar permukaan sehingga meningkatkan gaya kohesifitas antar partikel.
o Eliminasi porositas
Tujuan akhir dari proses sintering pada bahan komposit berbasis metalurgi serbuk adalah bahan yang mempunyai kompaktibilitas tinggi. Hal tersebut terjadi akibat adanya difusi antar permukaan partikel serbuk, sehingga menyebabkan terjadinya leher (liquid bridge) antar partikel dan proses akhir dari pemanasan sintering menyebabkan eliminasi porositas (terbentuknya sinter density).
• Mekanisme Transportasi massa
Mekanisme transport merupakan jalan dimana terjadi aliran masa sebagai akibat dari adanya gaya pendorong.
Ada 2 mekanisme transport, yaitu:
o Transport permukaan
• Transport permukaan yang terjadi selama proses sintering adalah hasil
dari transport massa dan hanya terjadi pada permukaan partikel, tidak terjadi perubahan dimensi dan mempunyai kerapatan yang konstan.
o Transport bulk
• Dalam proses sintering akan menghasilkan perubahan dimensi.
Atom-atom berasal dari dalam partikel akan berpindah menuju daerah leher (liquid bridge)
• Termasuk difusi volume, difusi batas butir, aliran palstis dan aliran
viskos.
Kedua mekanisme tersebut akan menyebabkan terjadinya pengurangan daerah permukaan untuk pertumbuhan leher, perbedaanya hanya terletak pada kerapatan (penyusutan selama sintering).
Faktor-faktor yang mempengaruhi mekanisme transport:
o Material yang digunakan
o Ukuran partikel
o Temperatur sintering Lapisan Oksida
o Terbentuknya lapisan oksida dapat menurunkan kualitas ikatan antar permukaan
o Lapisan oksida akan menghalangi terjadinya kontak yang sempurna antara matrik dan filler
o Dengan adanya lapisan oksida, maka gaya interaksi adhesi-kohesi tidak bisa berjalan dengan baik. Karena terjadinya interaksi adhesi-kohesi salah satunya disebabkan oleh adanya gaya elektrostatis yaitu gaya tarik-menarik antara partikel-partikel yang bermuatan dalam suatu bahan, maka dengan adanya lapisan oksida tersebut maka permukaannya menjadi netral, ini mengakibatkan ikatan antar permukaan menjadi kurang kuat
o Lapisan oksida juga menyebabkan ikatan antara matrik dan filler menjadi lebih sulit karena temperatur yang diperlukan untuk mereduksi oksida tersebut membutuhkan temperatur yang lebih tinggi.
