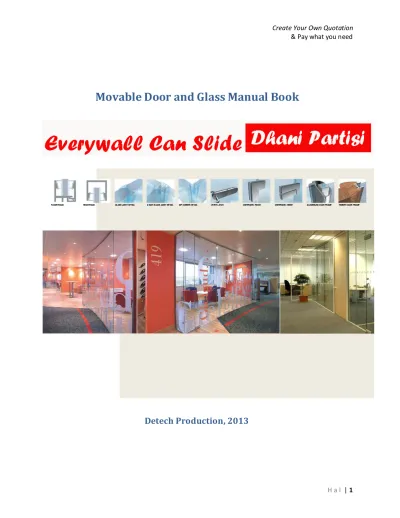

Movable Door and Glass Manual Book
Daftar Isi
Hal
1. Cara Penggunaan file “Surat Penawaran Dhani Partisi.xlsx ………3
2. Cara Menghitung Harga Produk dan Membuat Surat Penawaran Produk sendiri………4
2.1. Cara Pengisian Surat Penawaran Produk sendiri………5
3. Cara Membuat Quotation/Surat Penawaran Jasa Pemasangan (Kondisi Standar), dengan kondisi yang kami tentukan (sesuai UU Tenaga Kerja)……….7
3.1. Cara Pengisian Surat Penawaran Jasa (Kondisi Standar)………..7
4. Cara Membuat Quotation/Surat Penawaran Jasa Pemasangan (Kondisi tertentu), dengan kondisi yang anda tentukan (sesuai UU Tenaga Kerja)………7
4.1. Cara Pengisian Surat Penawaran Jasa (Kondisi tertentu).………..………..7
5. Lampiran...………..11
5.1. Gambar 5, Contoh Partisi Kaca, dengan Frame Alumunium .……….11
5.2. Gambar 6, Partisi Kaca, tanpa Frame Alumunium /Frameless, Manual/Pakai Slot tanam……12
5.3. Gambar 7, Partisi Kaca, tanpa Frame Alumunium /Frameless, Manual/Pakai Slot tanam……13
5.4. Gambar 8, Partisi dengan Permukaan MDF, Mekanik/Stay Bar/Press Bar………..14
5.5. Gambar 9, Partisi dengan Permukaan MDF, Seri 60, Section untuk Tebal 65mm………15
5.6. Gambar 10, Partisi dengan Permukaan MDF, Seri 60, Section untuk Tebal 63mm………...15
5.7. Gambar 11, Partisi dengan Permukaan MDF, Seri 80 dan 100, Section 80 dan 100mm……….16
5.8. Gambar 12, Partisi dengan Permukaan MDF, Seri 130, Section untuk Tebal 130mm…………..16
5.9. Gambar 13, Ilustrasi Ilustrasi 3 Dimensi, System yang digunakan ...………..……….17
5.10. Gambar 14, Contoh Partisi dengan menggunakan Engsel………18
5.11. Gambar 15, Tipe-Tipe Staking berdasarkan jumlah roda/roller/trolley, dan Box………19
5.12. Gambar 16, Contoh Penerapan Multidirectional Staking, dengan 2 Roda………..21
5.13. Gambar 17, Contoh Pintu Single (Bentuk U)………..………...22
5.14. Gambar 18, Contoh Pintu Double (Bentuk L)………..……….22
5.15. Gambar 19, Contoh Pintu Double (Swing), untuk partisi kaca………..23
5.16. Gambar 20, Contoh Rel Tambahan pada aplikasi Multidirectional Staking, 2 Roda……….24
5.17. Gambar 21, Contoh Rel Tambahan dengan gambar teknik, Multidirectional Staking………...25
5.18. Gambar 22, Contoh Rel Tambahan dengan gambar teknik, Multidirectional Staking………...25
5.19. Gambar 23, Contoh Pintu Box (diluar partisi)………...26
5.20. Gambar 24, Contoh Finishing Wall Paper, Pabric Cloth, HPL, dan Cat………...26
5.21. Gambar 25, Contoh Kaca di panel MDF………27
5.22. Gambar 26, Contoh Plafon Gypsum Board dan Box………28
5.23. Gambar 27, Contoh Plafon Accoustic Board……….28
5.24. Gambar 28, Contoh Drop Ceiling (gypsum board)………..29
5.25. Gambar 29, Contoh Drop Ceiling (gypsum board)………..29
5.26. Gambar 30, Contoh Braket dan Struktur Utama..………...30
5.27. Gambar 31, Tipe Braket berdasarkan Struktur Konstruksi Utama………...31
Begitu besarnya animo dan permintaan masyarakat terhadap produk yang kami produksi dan kami pasarkan, membuat kami kewalahan untuk melakukan survey dan membuat penawaran. Oleh karena itu untuk mempermudah dan mempercepat perhitungan, estimasi dan pembuatan surat penawaran/quotation, kami buatkan software dalam format excell, sehingga anda dapat mendesain, menghitung dan membuat surat penawaran sendiri atas investasi yang akan anda lakukan.
1.
Cara Penggunaan file “Surat Penawaran Dhani Partisi.xlsx”
a. Buka File Surat Penawaran Dhani Partisi.xlsx, dengan mengklik 2 kali file tersebut, lalu akan muncul peringatan/dialog box “Security Warning”,.
b. Tekan tombol option, lalu akan muncul peringatan “Security Alert – Macro & Active X, kemudian ; c. Pilih tombol “Enable this Content”, lalu
d. Tekan Ok. dan software siap digunakan.
e. Ada 3 Pilihan surat penawaran yang dapat anda buat, yaitu :
I. Untuk membuat penawaran produk, pilihlah tab/sheet 1.Penawaran Produk
II. Untuk membuat penawaran jasa pemasangan (standar), pilihlah tab/sheet 1.Penawaran Jasa (standar). Bagian ini, untuk penawaran jasa pasang dengan kondisi yang kami tentukan.
III. Untuk membuat penawaran jasa pemasangan (tertentu), pilihlah tab/sheet 1.Penawaran Jasa (tertentu). Bagian ini, digunakan untuk penawaran jasa pasang dengan kondisi yang anda tentukan.
2.
Quotation/Surat Penawaran Produk (Partisi Geser)
2.1Cara Pengisian Surat Penawaran Produk / Quotation
Untuk membuat surat penawaran produk, ada 32 bagian berwarna kuning yang harus anda isi atau pilih, yang akan diuraikan sesuai dengan nomor urut, sebagai berikut :
Spesifikasi Teknis Partisi Geser / Peredam
No Keterangan Arti /Maksud dan contoh pengisian Contoh Isi / Pilihan Lampiran
1 Kepada Nama Perusahaan Anda PT. Nama Perusahaan
Saya 2 Lokasi Lokasi Proyek, dimana partisi akan
dipasang
Kalimantan
3 U/p Ditujukan ke.. Ibu Dewi
4 Telp/Fax No Telp/Fax 021.8241.3393
5 Tanggal Tanggal Pembuatan Surat, di isi dengan menekan tombol
25/06/2013 6 P Panjang ruangan atau Partisi yang akan
dibuat, dalam satuan Meter
4 Hal 25
7 T Tinggi Partisi yang akan dibuat, dalam satuan Meter (gunakan “,”)
2,8 Hal 25
8 Qty Jumlah Partisi/Penyekat, jika dalam satu ruangan, akan dibuat satu atau lebih dari satu partisi/penyekat
2 Hal 25
9 Permukaaan Panel Pilihlah, permukaan yang akan anda lihat baik, sebelum di finishing. Ada 2 Pilihan : Kayu dan Kaca
MDF Hal 12, 13,
14, 15, 18, 21, 22 10 Fr ame / Rangka
Luar
Pilihlah, bahan frame / rangka partisi. Ada 2 Pilihan : Alumunium dan Frame less / Tanpa Bingkai
Alumunium Hal 11, 12, 14, 18, 21, 26, 27, 28 11 Tipe dan Seri Pilihlah, tipe / seri partisi. Ada 5 Pilihan :
10, 60, 80, 100, dan 130
60 Hal 11, 12,
14, 18, 21 12 Tebal Panel / Kaca Pilihlah, ketebalan panel/kaca partisi.
Ada 5 Pilihan (mm): 10, 12, 63, 65, 80, 100, dan 130.
Untuk panel kaca, ketebalan framenya adalah 80mm.
63 Hal 11, 12,
13, 15, 16
13 Roda per panel Pilihlah, Jumlah Roda (Penggantung). Ada 2 Pilihan : 1 atau 2 Roda
1 Hal 12, 13,
14, 18 14 Mekanik / Press
Bar
Pilihlah, ada dua pilihan, yaitu manual/slot dan mekanik/press bar, untuk mengunci panel saat menyekat ruangan.
manual/slot yang ditanam kelantai (manual/pakai slot), atau tanpa slot (mekanik/press bar).
Mekanik atau press bar, adalah alat/mesin yang ada didalam panel untuk mengunci panel ke lantai dan ke rel (hanya untuk tipe MDF)
Mekanik/Press Bar Hal 11, 12, 13, 17
No Keterangan Arti /Maksud dan contoh pengisian Contoh Isi / Pilihan Lampiran 15 Engsel (dipanel) Pilihlah, apakah anda akan menggunakan
engsel seperti (harmonica/folding door) atau tidak. (khusus untuk 1 roda)
Tanpa Engsel Hal 11, 12, 18
16 Staking Pilihlah tipe lipatan, yang anda inginkan. Ada 2 Pilihan.
Center dan Multi Directional (Segala arah)
Center Hal 11, 12,
18, 21, 24 17 Lebar Panel Pilihlah Lebar panel yang anda inginkan.
Ada 3 Pilihan (cm) : (Kaca) 70-150, (MDF) 50-120, dan 80cm standard.
80cm (Standard) Hal 11, 12, 18, 21, 24 18 Penyerap Suara
(dipanel)
Pilihlah penyerap suara tambahan didalam panel, yang anda inginkan. Ada 3 Pilihan : Tanpa Penyerap tambahan, Glass Woll, dan Rock Woll.
Partisi full kaca, tidak dapat diisi oleh bahan penyerap tambahan.
Tidak Perlu Hal 11, 12, 15, 16
19 Waktu Produksi Pilihlah waktu penyelesaian produksi yang anda inginkan. Ada 7 Pilihan : 30, 45, 60, 75, 90, 115, dan 120 hari.
Catatan Penting : Waktu Produksi, terpisah dengan waktu pemasangan / tidak termasuk waktu pemasangan
Tidak Perlu
Accesoris Tambahan 20 Pintu Jika anda membutuhkan pintu untuk
menghubungkan kedua ruangan yang disekat, maka pilihlah jenis pintu yang anda inginkan. Ada 4 Pilihan Pintu : Single Swing, Double Swing, Single U dan Double L
Single (bentuk U) Hal 22, 23
21 Set Masukkan Jumlah Pintu yang anda butuhkan. Satuan = Set
1 Hal 22, 23
22 Panjang Rel Tambahan
Rel utama yang diberikan sama dengan, panjang partisi yang dibuat. Panjang Rel tambahan, biasanya digunakan untuk melingkari tiang, dinding, dengan tujuan menumpuk seluruh partisi dalam 1 lokasi .
5 Hal 24, 25
23 M1 Masukkan panjang rel tambahan yang anda butuhkan. Satuan = m1
5 Hal 24, 25
24 Box Jika anda membutuhkan box/rumah untuk menyimpan partisi, pilihlah salah satu opsi yang ada. Ada 4 pilihan : tanpa box, dengan box, dan box dengan buatan anda sendiri
Tanpa box Hal 26, 28, 19
25 P Masukkan total panjang box. Satuan = m1 3 Hal 26, 28
No Keterangan Arti /Maksud dan contoh pengisian Contoh Isi / Pilihan Lampiran 27 Qty Jumlah box, jika dalam satu ruangan, akan
dibuat satu atau lebih dari satu box
1 Hal 26, 28
28 Kaca di panel (Qty) Jumlah anda ingin menggunakan kaca, pada panel partisi MDF
2 Hal 27
Braket Konstruksi 29 Plafon Sebutkan jenis plafon yang anda gunakan,
dengan memilih salah satu opsi yang ada
Gypsum Hal 28, 29
30 Drop Ceiling Jelaskan posisi drop ceiling, dilokasi / diperencanaan, dengan memilih salah satu opsi yang ada.
1 Hal 29
31 Konstruksi Utama Sebutkan konstruksi utama yang ada dilokasi / diperencanaan, dengan memilih salah satu opsi yang ada.
Baja (WF, H, UNP, CNP, Hollow 10x10)
Hal 30, 31
32 Jarak dari plafon ke konstruksi utama
Sebutkan jarak konstruksi utama ke plafon. Satuan = m1
> 1 m Hal 30
Setelah semua bagian di isi, anda tinggal mencetak/print surat penawaran produk ini.
