IDENTIFIKASI ASPEK SISTEM REFERENSI GEOSPASIAL INDONESIA IDENTIFIKASI ASPEK SISTEM REFERENSI GEOSPASIAL INDONESIA
2013 HORISONTAL 2013 HORISONTAL
MAKALAH MAKALAH
Digunakan untuk memenuhi tugas mata kuliah GD5101 Sistem Referensi Geospasial
Disusun oleh:
Wachid Nuraziz Musthafa 15112043
PROGRAM STUDI TEKNIK GEODESI DAN GEOMATIKA PROGRAM STUDI TEKNIK GEODESI DAN GEOMATIKA
FAKULTAS ILMU DAN TEKNOLOGI KEBUMIAN FAKULTAS ILMU DAN TEKNOLOGI KEBUMIAN
INSTITUT TEKNOLOGI BANDUNG INSTITUT TEKNOLOGI BANDUNG
2015 2015
BAB I BAB I
PENDAHULUAN PENDAHULUAN
I.1
I.1 Latar BelakangLatar Belakang
Kebutuhan akan informasi menjadi sangat penting apalagi di jaman yang semakin maju akan ilmu pengetahuan dan teknologi ini. Selain itu informasi juga memegang peranan penting dalam setiap aspek kehidupan manusia. Banyak sektor-sektor
kehidupan yang bergantung dengan tersedianya sumber-sumber informasi.
Salah satu informasi yang memegang peranan penting adalah informasi geospasial yang sangat berguna dalam menunjang pengambilan keputusan dan dasar pengelolaan suatu wilayah. Hal ini menyebabkan kebutuhan akan informasi geospasial yang cepat dan teliti menjadi semakin banyak.
Informasi geospasial yang ada saat ini harus benar-benar merepresentasikan kondisi atau keadaan fenomena-fenomena yang ada sehingga diperlukan sebuah sistem referensi yang dapat dijadikan acuan dalam penyelenggaraan IG ini. Sebuah sistem referensi yang berlaku terutama dalam skala nasional di suatu negara sangat diperlukan dalam kepentingan survey dan pemetaan. Hal ini menyebabkan sebuah sistem tersebut harus memenuhi beberapa syarat atau mengandung beberapa komponen sehingga bisa benar-benar merepresentasikan fenomena yang ada. Oleh karena itu pada makalah ini akan dibahas mengenai identifikasi aspek Sistem Referensi Geospasial Nasional 2013 terutama untuk komponen horisontal.
I.2
I.2 Rumusan MasalahRumusan Masalah
2. Bagaimana komponen Sistem Referensi Geospasial Horisontal sudah dijalankan?
3. Solusi apa saja yang bisa digunakan untuk memaksimalkan pelaksanaan
SIstem Referensi Geospasial Horisontal? I.3
I.3 TujuanTujuan
1. Mengetahui komponen yang terdapat dalam SRGI 2013 Horisontal 2. Mengetahui keberjalanan dari komponen SRGI 2013 Horisontal
3. Mengetahu solusi yang bisa digunakan untuk memaksimalkan pelaksanaan SRGI 2013 Horisontal
BAB II BAB II
PEMBAHASAN PEMBAHASAN
II.1
II.1Komponen SRGI 2013 HorisontalKomponen SRGI 2013 Horisontal
Sistem Referensi Geospasial Indonesia 2013 sebagai sistem referensi tunggal dalam penyelenggaraan informasi geospasial nasional terdisi atas dua komponen yaitu horisontal dan vertikal. Dalam hal ini Sistem Referensi Geospasial Horizontal masih dibagi menjadi beberapa komponen-komponen yang lebih rinci lagi yaitu:
a. Sistem Referensi Koordinat; b. Kerangka Referensi Koordinat;
c. Datum Geodetik; dan
d. Perubahan nilai koordinat sebagai fungsi waktu.
Sistem Referensi Koordinat merupakan sistem termasuk di dalamnya teori, konsep, deskrripsi fisis dan geometris, serta standar, dan parameter yang digunakan dalam pendefinisian koordinat suatu atau beberapa titik dalam ruang. Sistem koordinat yang digunakan dalam SRGI 2013 merupakan sistem koordinat geosentrik 3 (tiga) dimensi dengan beberapa ketentuan di bawah ini:
a. titik pusat sistem koordinat berimpit dengan pusat massa bumi sebagaimana digunakan dalam ITRS;
b. satuan dari sistem koordinat berdasarkan Sistem Satuan Internasional (SI); dan c. orientasi sistem koordinat bersifat equatorial, dimana sumbu Z searah dengan
sumbu rotasi bumi, sumbu X adalah perpotongan bidang equator dengan garis bujur yang melalui greenwich ( greenwich meridian), dan sumbu Y berpotongan
tegak lurus terhadap sumbu X dan Z pada bidang equator sesuai dengan kaidah sistem koordinat tangan kanan, sebagaimana digunakan dalam ITRS.
Kerangka referensi koordinat dimaksudkan sebagai realisasi praktis dari sebuah sistem referensi, sehingga sistem tersebut dapat digunakan untuk pendeskripsian secara kuantitatif posisi dari titik-titik, baik di permukaan bumi (terestris) maupun di luar bumi (celestial atau ekstra terestris). Kerangka Referensi Koordinat dari sistem referensi geospasial horizontal yaitu berupa JKG dengan nilai koordinat awal yang didefinisikan pada epoch 2012.0 tanggal 1 Januari 2012, yang terikat kepada kerangka referensi global ITRF2008 atau hasil pemutakhirannya. JKG (Jaring Kontrol Geodesi) terdiri atas:
a. Sebaran stasiun pengamatan geodetik tetap/kontinu; b. Sebaran titik pengamatan geodetik periodik; dan
c. Sebaran titik kontrol geodetik lainnya.
Datum Geodetik yang digunakan dalam SRGI 2013 adalah dengan elipsoida referensi
World Geodetic System 1984 (WGS84), dimana titik pusat elipsoida referensi
berimpit dengan titik pusat massa bumi yang digunakan dalam ITRS. Dalam hal ini
World Geodetic System 1984 (WGS84) sebagaimana dimaksud pada ayat (1)
memiliki nilai parameter:
Setengah sumbu panjang elipsoida (a) = 6.378.137,0 meter Setengah sumbu pendek elipsoida (b) = 6.356.752,314245 meter Faktor pegepengan bumi (1/f) = 298,257223563
Kecepatan sudut nominal rata-rata sumbu rotasi bumi (Ω) = 7.292.115 x 10-11
radian/detik
Konstanta gayaberat geosentrik (termasuk massa atmosfir Bumi) (GM) =
Perubahan nilai koordinat sebagai fungsi waktu merupakan vektor perubahan nilai koordinat sebagai fungsi waktu dari suatu titik kontrol geodesi yang diakibatkan oleh pengaruh pergerakan lempeng tektonik dan deformasi kerak bumi. Vektor perubahan nilai koordinat sebagai fungsi waktu ditentukan berdasarkan pengamatan geodetik.Jika vektor perubahan nilai koordinat sebagai fungsi waktu tidak dapat ditentukan berdasarkan pengamatan geodetik maka dapat digunakan suatu model deformasi kerak bumi yang diturunkan dari pengamatan geodetik di sekitarnya.
Vektor perubahan nilai koordinat sebagai fungsi waktu harus segera diperbarui apabila terjadi pemutakhiran pemodelan ITRS yang menjadi rujukan SRGI2013 maupun sebab-sebab lainnya.Selain itu nilai perubahannya harus dapat diakses oleh seluruh pengguna dengan mudah dan cepat.
II.2
II.2Pelaksanaan Sistem Referensi Geospasial HorisontalPelaksanaan Sistem Referensi Geospasial Horisontal

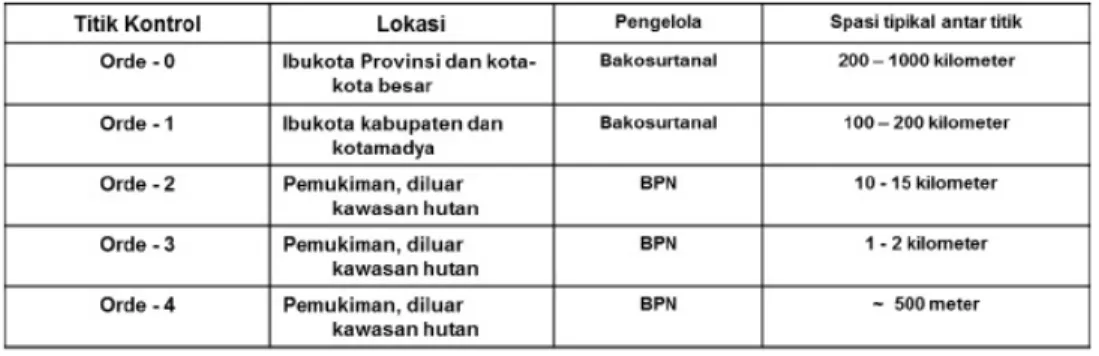

Sistem Referensi Geospasial Indonesia 2013 direalisasikan dengan titik-titik kerangka dasar nasional yang tersebar di seluruh wilayah Indonesia. Jaring kerangka dasar yang ada di Indonesia terbagi menjadi beberapa orde yang ditunjukkan oleh Tabel 1 di bawah ini.
Titik-titik kontrol ini selanjutnya akan dijadikan sebagai acuan dalam setiap proses pengukuran yang dilakukan di Indonesia terkait dengan kebutuhan-kebutuhan praktis di masyarakat. Akan tetapi masih terdapat berbagai kendala karena proses pengukuran saat pembuatan titik-titik kontrol ini dilakukan sebelum berlakunya SRGI 2013 sehingga nilai koordinat yang didapat masih belum mempunyai referensi yang sama dengan yang berlaku di SRGI 2013.
Dalam hal ini SRGI 2013 direalisasikan dengan menggunakan metode survei GNSS berketelitian tinggi serta terkait dengan kerangka referensi global yaitu ITRF. Secara praktis dalam hal transformasi datum karena datum yang digunakan sudah mengacu pada WGS 84 sehingga masalah ini relatif tidak ada. Salah satu sistem pengukuran yang dikembangkan saat ini adalah sistem CORS yang memberikan layanan koreksi data fase RTK, koreksi DGPS dan downloading RINEX files, serta sistem online
processing .
Di sisi lain vektor perubahan nilai koordinat sebagai fungsi waktu dapat digunakan suatu model deformasi kerak bumi yang diturunkan dari pengamatan geodetik di sekitarnya. Penggunaan model deformasi untuk komponen horisontal ini pada saat ini masih dalam tahap pembangunan sehingga menyebabkan SRGI 2013 masih belum bisa beroperasi secara penuh. Gambar 2.1 di bawah ini menunjukkan model
deformasi yang digunakan di Indonesia.
Selain itu vektor perubahan nilai koordinat sebagai fungsi waktu juga harus dilengkapi dengan velocity rate dari titik-titik kontrol yang tersebar di seluruh wilayah Indonesia. Gambar 2.2 di bawah ini menunjukkan velocity rate dari pergerakan titik-titik kontrol di wilayah Indonesia.
Dalam pengimplementasian SRGI 2013 akan menyebabkan berbagai kepentingan yang akan muncul diantaranya sebagai berikut:
Pencatatan waktu pengukuran menjadi penting.
Penyampaian informasi posisi harus disertai dengan waktu (4D). Menuntut kedisiplinan dan dokumentasi yang baik (SOP dan standar)
Akses terhadap informasi kerangka referensi koordinat dan model deformasi
(velocity rate).
II.3
II.3Solusi untuk Memaksimalkan Pelaksanaan Sistem Referensi GeospasialSolusi untuk Memaksimalkan Pelaksanaan Sistem Referensi Geospasial Horisontal
Horisontal
Beberapa persoalan yang masih terjadi dalam pelaksanaan SRGI 2013 terutama untuk komponen horisontal yang menyebabkan belum bisa beroperasinya SRGI 2013 secara penuh. Dalam hal ini salah satu permasalahan yang muncul adalah proses transformasi dari koordinat titik-titik kontrol geodesi dalam jaring geodesi nasional yang masih dalam sistem referensi yang berlaku sebelum SRGI 2013 ke dalam SRGI 2013.
Proses transformasi ini yang belum dipahami oleh semua pihak apalagi dalam penggunaan data titik-titik kontrol ini masih banyak yang menggunakan sistem yang lama sehingga hasil dari informasi atau data yang akan didapatkan juga belum mengacu pada SRGI 2013. Langkah yang harus diambil adalah melakukan sosialisasi mengenai petunjuk teknis dalam pengaplikasian SRGI 2013.
Selain itu untuk permasalahan penggunaan vektor perubahan nilai koordinat sebagai fungsi waktu yang direpresentasikan dalam model deformasi kerak bumi yang masih dibangun hingga saat ini sehingga pengimplementasian SRGI 2013 belum bisa secara penuh. Dalam hal ini perlu upaya yang aktif dari beberapa pihak yang berkepentingan terutama pemerintah untuk mendukung segala proses dalam pengembangan SRGI 2013 terutama dalam pembangunan model deformasi dari wilayah Indonesia sendiri. Hal ini terkait dengan kondisi wilayah Indonesia yang terdapat dalam lempeng aktif yang terus bergerak sehingga menyebabkan nilai koordinatnya selalu berubah.
Penggunaan model ini akan membuat nilai koordinat yang ada akan semakin merepresentasikan keadaan yang sebenernya sekarang sementara dalam hal pengoperasian SRGI 2013 saat ini masih menggunakan model deformasi pada epoch
2012 sehingga perlu pemutakhiran lagi.
Hal lain yang perlu dikembangan untuk mendukung pengoprasian dari SRGI 2013 adalah pengembangan strategi pemetaan ke depan yang diantaranya adalah sebagai berikut:
Selalu membuat metadata untuk data yang baru.
Dokumenaccuracy assessmentselalu disertakan dan didokumentasikan.
Jika harus diintegrasikan dengan peta lama, selalu didokumentasikan metodenya. Peta Dijital.
BAB III BAB III
PENUTUP PENUTUP
III.1
III.1KesimpulanKesimpulan
Berdasarkan pembahasan yang sudah dilakukan pada Bab II mengenai identifikasi aspek SRGI 2013 terutama untuk komponen horisontal diperoleh beberapa kesimpulan dari makalah ini ke dalam beberapa poin.
1. Sistem Referensi Geospasial Horizontal masih dibagi menjadi beberapa komponen-komponen diantaranya sistem referensi koordinat, kerangka referensi koordinat, datum geodetik; dan perubahan nilai koordinat sebagai fungsi waktu. 2. Beberapa permasalahan dalam pengimplementasian SRGI 2013 komponen
horisontal diantaranyan proses transformasi peta atau data-data lama ke dalam SRGI 2013 dan model deformasi yang masih dalam tahap pembangunan.
3. Untuk mendukung pengoperasian penuh dari SRGI 2013 diperlukan sinergi dari semua pihak agar tujuan yang ingin dicapai dari SRGI 2013 bisa tercapai.
III.2 III.2SaranSaran
Dari permasalahan yang dipaparkan hingga solusi yang ditawarkan penulis memberikan saran-saran berikut:
1. Perlu adanya dukungan nyata dari pemerintah terhadap pengembangan SRGI 2013 sehingga dapat segera beroperasi secara penuh.
2. Kesadaran akan pentingnya sistem referensi yang satu menjadi hal yang sangat penting sehingga dalam penyelenggaraan IG bisa berdampak baik pada berbagai sector kehidupan rakyat Indonesia.
3. Sebagai seorang mahasiswa perlu mempelajari dasar-dasar keilmuan dari SRGI 2013 sehingga bisa mendukung proses pengembangan dan pengoperasiaannya.
DAFTAR PUSTAKA DAFTAR PUSTAKA
Abidin, H.Z. 2001.Geodesi Satelit . Jakarta: Pradnya Paramita
International Federation of Surveyor (FIG). 2014. Reference Frames in Practice
Manuals. FIG
Jekeli, C. 2012. Geometric Reference Systems in Geodesy. Ohio: Ohio State University.
