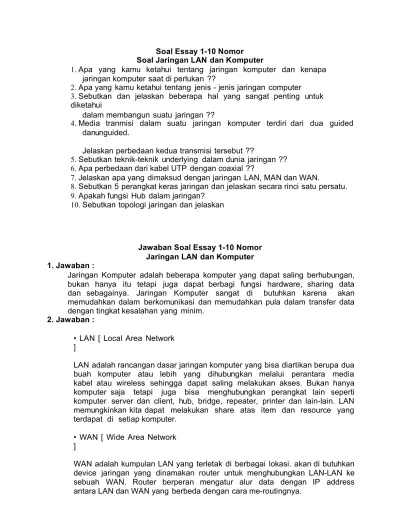

Soal Essay 1-10 Nomor Soal Jaringan LAN dan Komputer
1. Apa yang kamu ketahui tentang jaringan komputer dan kenapa jaringan komputer saat di perlukan ??
2. Apa yang kamu ketahui tentang jenis - jenis jaringan computer
3. Sebutkan dan jelaskan beberapa hal yang sangat penting untuk diketahui
dalam membangun suatu jaringan ??
4. Media tranmisi dalam suatu jaringan komputer terdiri dari dua guided danunguided.
Jelaskan perbedaan kedua transmisi tersebut ??
5. Sebutkan teknik-teknik underlying dalam dunia jaringan ??
6. Apa perbedaan dari kabel UTP dengan coaxial ??
7. Jelaskan apa yang dimaksud dengan jaringan LAN, MAN dan WAN.
8. Sebutkan 5 perangkat keras jaringan dan jelaskan secara rinci satu persatu.
9. Apakah fungsi Hub dalam jaringan?
10. Sebutkan topologi jaringan dan jelaskan
Jawaban Soal Essay 1-10 Nomor Jaringan LAN dan Komputer
1. Jawaban :
Jaringan Komputer adalah beberapa komputer yang dapat saling berhubungan, bukan hanya itu tetapi juga dapat berbagi fungsi hardware, sharing data dan sebagainya. Jaringan Komputer sangat di butuhkan karena akan memudahkan dalam berkomunikasi dan memudahkan pula dalam transfer data dengan tingkat kesalahan yang minim.
2. Jawaban :
• LAN [ Local Area Network ]
LAN adalah rancangan dasar jaringan komputer yang bisa diartikan berupa dua buah komputer atau lebih yang dihubungkan melalui perantara media kabel atau wireless sehingga dapat saling melakukan akses. Bukan hanya komputer saja tetapi juga bisa menghubungkan perangkat lain seperti komputer server dan client, hub, bridge, repeater, printer dan lain-lain. LAN memungkinkan kita dapat melakukan share atas item dan resource yang terdapat di setiap komputer.
• WAN [ Wide Area Network ]
• MAN [ Metropolitan Area Network ]
MAN adalah pengembangan dari LAN yang menggunakan metode yang sama dengan LAN, tetapi daerah cakupannya lebih luas. Daerah cakupan LAN yang hanya ada dalam satu ruangan, tetapi pada MAN cakupannya bisa merupakan satu RT atau beberapa kantor yang berada pada komplek yang sama.
•
Internet
Internet adalah interkoneksi antar jaringan-jaringan komputer yang ada di dunia yang bisa saling berkomunikasi dan bertukar informasi menggunakan standard Internet Protocol dan juga sebuah gateway berguna untuk melakukan hubungan dan melaksanakan terjemahan yang di perluka, baik perangkat keras ataupun perangkat lunak.
• Jaringan Tanpa Kabel [ WLAN ]
WLAN adalah jaringan yang menggunakan media tanpa kabel (Wireless) dan menggunakan sebuah alat bernama Access Point, USB Wireless dan lainnya. Frekuensi pada jaringan tanpa kabel biasanya adalah 2,4 Ghz.
3. Jawaban :
Jawabannya adalah kita membutuhkan perangkat perangkat lainnya agar antar komputer dapat terhubung. Perangkat perangkat itu dapat berupa perangkat keras (Hardware) maupun perangkat lunak (Software). Contoh dari perangkat keras yang dibutuhkan untuk membuat sebuah jaringan computer Sederhana :
• Hub/ Switch
Hub merupakan alat yang berfungsi untuk menghubungkan beberapa computer sekaligus. Antar hub juga dapat saling berhubungan yaitu dengan menggunakan cara cross over cable, tetapi hub - hub saat ini sudah dapat meng - cross over cable sekaligus hubungan antar hub ini disebut juga chaining melalui port uplink.
• Bridge
Bridge adalah perangkat yang berfungsi menghubungkan beberapa jaringan terpisah. Bridge bisa menghubungkan tipe jaringan radio seperti microwave, wireless
4. Jawaban :
B. Media Transmisi unguided adalah media transmisi gelombang elektromagnetik /data tanpa menggunakan konduktor fisik seperti kabel atau serat optik. Contohnya adalah gelombang.
5. Jawaban :
Tekhnik-tekhnik underlying adalah tekhnik yang membutuhkan perangkat-perangkat lainnya agar antar komputer dapat terhubung. Perangkat-perangkat yang digunakan dalam tekhnik Underlying dapat berupa
perangkat keras (Hardware) maupun perangkat lunak (Software).
Contoh dari perangkat keras dari tekhnik underlying yang dibutuhkan :
a. Hub/
Switch b.
Bridge
c. router
d. kabel
e. Network Interface Card (NIC) atau yang sering kita sebut dengan LAN Card
Contoh perangkat lunak dari tehknik underlying kita butuhkan :
a. Windows
b. Linux
c. Novell, dll
6. Jawaban :
Kabel Unshielded Twisted Pair (UTP)
Secara fisik, kabel Unshielded Twisted Pair (UTP) terdiri atas empat pasang dawaimedium. UTP digunakan sebagai media networking dengan impedansi 100 ohm. UTP memilki diameter external 0.43 cm, hal ini memudahkan dalam hal instalasi. UTP juga men-support arsitektur-arsitektur jaringan pada umumnya sehingga menjadi sangat popular.
Kelebihannya :
kecil.
• Biaya rata-rata per node murah.
Kekurangan dari kabel UTP adalah rentan terhadap efek interferensi elektris yang berasal dari media atau perangkat-perangkat di sekelilingnya. Akan tetapi pada prakteknya para administrator jaringan banyak menggunakan kabel ini sebagai media yang efektif dan cukup diandalkan.
Kabel Koaksial
Kabel koaxial atau lebih populer dikenal dengan “coax” terdiri atas konduktor silindris melingkar, yang mengelilingi sebuah kabel tembaga inti yang konduktif. Untuk LAN, kabel koaksial dapat dijalankan dengan tanpa banyak membutuhkan bantuan repeater sebagai penguat untuk komunikasi jarak jauh di antara node network. Repeater memang dapat juga diikutsertakan untuk meregenerasi sinyal-sinyal dalam jaringan koaksial sehingga dalam instalasi network cukup jauh dapat semakin optimal.
7. Jawaban :
• Local Area Network (LAN)
Local area network adalah jaringan lokal atau jaringan private yang ada dalam satu gedung atau dalam satu ruangan jaringan ini juga di sebut sebagai jaringan lokal. LAN biasa di gunakan untuk jaringan kecil yang menggunakan satu resource secara bersamasama, misalnya penggunaan printer secara bersama- sama, penggunaan media penyimpanan secara bersama, dan lain-lain.
• Metropolitan Area Network (MAN)
Metropolitan Area Network adalah pengembangan dari LAN yang menggunakan metode yang sama dengan LAN, tetapi daerah cakupannya lebih luas. Daerah cakupan LAN yang hanya ada pada satu ruangan atau gedung, tetapi pada MAN cakupannya bisa merupakan satu RT atau beberapa kantor yang berada dalam komplek yang sama.
• Wide Area Network (WAN)
disebut dengan host.
a. HUB
HUB merupakan salah satu hardware jaringan yang berfungsi untuk menghubungkan beberapa komputer sekaligus tetapi pada HUB
memiliki kekurangan karena tidak dapat menyimpan MAC Address sehingga dalam transfer data, data dikirim secara broadcast dan itu mengurangi kecepatan transfer. HUB dalam layer OSI berada pada layer physical.
b. Switch
Switch merupakan sebuah alat yang berfungsi seperti HUB, tetapi Switch memiliki kelebihan untuk menyimpan MAC Address sehingga dalam mentransfer data, data tidak dibroadcast tetapi langsung dikirim ke alamat yang dituju.
c. Bridge
Bridge adalah perangkat yang berfungsi menghubungkan beberapa jaringan terpisah. Bridge bisa menghubungkan tipe jaringan yang berbeda atau tipe jaringan yang sama. Bridge memetakan alamat Ethernet dari setiap node yang ada pada masing-masing segmen jaringan dan memperbolehkan hanya lalu lintas data yang diperlukan melintasi bridge. Ketika menerima sebuah paket, bridge menentukan segmen tujuan dan sumber.
d. Router
Router adalah sebuah alat yang biasa disebut "jembatan". Mengapa disebut jembatan? Karena pada fungsinya, router berfungsi sebagai penghubung antara dua atau lebih IP yang berbeda. Ada 2 jenis Router yaitu PC Router dan Router.
e. Access Point
Access Point atau yang lebih dikenal dengan AP adalah sebuah alat yang berfungsi sebagai pengatur lalu lintas jaringan dari mobile radio ke jaringan kabel atau dari backbone jaringan wireless client-server. AP merupakan sebuah alat utama yang digunakan untuk membuat sebuah hotspot. AP ini menggunakan frekuensi 2.4 GHz
9. Jawaban :
Fungsi HUB adalah: merupakan alat penghubung computer sekaligus penghubung antar HUB dengan cara menggunakan kabel dengan konfigurasi kabel crossover. Perbedaan hub dengan switch adalah switch memiliki kelebihan yaitu dapat mengenali IP yang dituju sehingga tidak perlu mengirim ke seluruh port yang ada.
10. Jawaban
• Topologi BUS
Topologi jaringan jenis ini menggunakan sebuah kabel pusat yang sering disebut dengan backbone yang merupakan media utama dari jaringan. Terminal atau host yang akan membangun jaringan dihubungkan dengan kabel utama yang merupakan inti dari jaringan.
• Topologi Star
Dalam topologi star, sebuah terminal pusat bertindak sebagai pengatur dan pengendali semua komunikasi data yang terjadi, maksudnya semua komputer mengelilingi Hub pusat yang mengontrol
komunikasi jaringan dan dapat berkomunikasi dengan Hub lain. Batas jarak komputer dengan Hub kurang lebih sekitar 100 meter. Setiap titik koneksi pada jaringan akan berkomunikasi melalui titik koneksi pusat atau konsentrator terlebih dahulu sebelum menuju server. Jaringan lebih fleksibel danluas dibandingkan dengan dua topologi yang lainnya.
• Topologi Ring
Topologi ini mirip dengan topologi bus, tetapi kedua terminal yang berada di ujung saling dihubungkan, sehingga menyerupai seperti cincin. Setiap paket data yang diperoleh diperiksa alamatnya oleh terminal yang dilewatinya. Jika bukan untuk nya , paket dilewatkan sampai menemukan alamat yang benar. Setiap terminal dalam jaringan saling tergantung sehingga jika terjadi kerusakan pada satu terminal maka seluruh jaringan akan terganggu.
• Topologi Pohon
Pertanyaan tentang jaringan LAN
P e rta nyaa n da n ja waba n e ssa y
1. Apa yang kamu ketahui tentang jaringan komputer dan kenapa jaringan komputer saat di perlukan ??
2. Sebutkan dan jelaskan beberapa hal yang sangat penting untuk diketahui dalam membangun suatu jaringan ??
3. Apa perbedaan dari kabel UTP dengan coaxial ??
4. Sebutkan 5 perangkat keras jaringan dan jelaskan secara rinci satu persatu.
5. Apakah fungsi Hub dalam jaringan?
6. Sebutkan topologi jaringan dan jelaskan
Jawaban Soal Essay 1-7 Nomor Jaringan LAN dan Komputer
1. Jawaban :
Jaringan Komputer adalah beberapa komputer yang dapat saling berhubungan, bukan hanya itu tetapi juga dapat berbagi fungsi hardware, sharing data dan sebagainya. Jaringan Komputer sangat di butuhkan
karena akan memudahkan dalam berkomunikasi dan memudahkan pula dalam transfer data dengan tingkat kesalahan yang minim.
2. Jawaban :
Jawabannya adalah kita membutuhkan perangkat perangkat lainnya agar antar komputer dapat terhubung. Perangkat perangkat itu dapat berupa perangkat keras (Hardware) maupun perangkat lunak (Software). Contoh dari perangkat keras yang dibutuhkan untuk membuat sebuah jaringan computer Sederhana :
• Hub/ Switch
Hub merupakan alat yang berfungsi untuk menghubungkan beberapa computer sekaligus. Antar hub juga dapat saling berhubungan yaitu dengan menggunakan cara cross over cable, tetapi hub - hub saat ini sudah dapat meng - cross over cable sekaligus hubungan antar hub ini disebut juga chaining melalui port uplink.
• Bridge
3. Jawaban :
Kabel Unshielded Twisted Pair (UTP)
Secara fisik, kabel Unshielded Twisted Pair (UTP) terdiri atas empat pasang dawai medium. UTP digunakan sebagai media networking dengan impedansi 100 ohm. UTP memilki diameter external 0.43 cm, hal ini memudahkan dalam hal instalasi. UTP juga men-support arsitektur- arsitektur jaringan pada umumnya sehingga menjadi sangat popular.
Kelebihannya :
• Media dan ukuran konektor kecil.
• Kecepatan dan keluaran 10-100 Mbps.
• Biaya rata-rata per node murah.
Kekurangan dari kabel UTP adalah rentan terhadap efek interferensi elektris yang berasal dari media atau perangkat-perangkat di sekelilingnya. Akan tetapi pada prakteknya para administrator jaringan banyak menggunakan kabel ini sebagai media yang efektif dan cukup diandalkan.
Kabel Koaksial
Kabel koaxial atau lebih populer dikenal dengan “coax” terdiri atas konduktor silindris melingkar, yang mengelilingi sebuah kabel tembaga inti yang konduktif. Untuk LAN, kabel koaksial dapat dijalankan dengan tanpa banyak membutuhkan bantuan repeater sebagai penguat untuk komunikasi jarak jauh di antara node network. Repeater memang dapat juga diikutsertakan untuk meregenerasi sinyal-sinyal dalam jaringan koaksial sehingga dalam instalasi network cukup jauh dapat semakin optimal.
4. Jawaban :
a. HUB
HUB merupakan salah satu hardware jaringan yang berfungsi untuk menghubungkan beberapa komputer sekaligus tetapi pada HUB memiliki kekurangan karena tidak dapat menyimpan MAC Address sehingga dalam transfer data, data dikirim secara broadcast dan itu mengurangi kecepatan transfer. HUB dalam layer OSI berada pada layer physical.
b. Switch
c. Bridge
Bridge adalah perangkat yang berfungsi menghubungkan beberapa jaringan terpisah. Bridge bisa menghubungkan tipe jaringan yang berbeda atau tipe jaringan yang sama. Bridge memetakan alamat Ethernet dari setiap node yang ada pada masing -masing segmen jaringan dan memperbolehkan hanya lalu lintas data yang diperlukan melintasi bridge. Ketika menerima sebuah paket, bridge menentukan segmen tujuan dan sumber.
d. Router
Router adalah sebuah alat yang biasa disebut "jembatan". Mengapa disebut jembatan? Karena pada fungsinya, router berfungsi sebagai penghubung antara dua atau lebih IP yang berbeda. Ada 2 jenis Router yaitu PC Router dan Router.
e. Access Point
Access Point atau yang lebih dikenal dengan AP adalah sebuah alat yang berfungsi sebagai pengatur lalu lintas jaringan dari mobile radio ke jaringan kabel atau dari backbone jaringan wireless client-server. AP merupakan sebuah alat utama yang digunakan untuk membuat sebuah hotspot. AP ini menggunakan frekuensi 2.4 GHz
5. Jawaban :
Fungsi HUB adalah: merupakan alat penghubung computer sekaligus penghubung antar HUB dengan cara menggunakan kabel dengan konfigurasi kabel crossover. Perbedaan hub dengan switch adalah switch memiliki kelebihan yaitu dapat mengenali IP yang dituju sehingga tidak perlu mengirim ke seluruh port yang ada.
6. Jawaban
Jenis - jenis topologi jaringan :
• Topologi BUS
Topologi jaringan jenis ini menggunakan sebuah kabel pusat yang sering disebut dengan backbone yang merupakan media utama dari jaringan. Terminal atau host yang akan membangun jaringan dihubungkan dengan kabel utama yang merupakan inti dari jaringan.
• Topologi Star
• Topologi Ring
Topologi ini mirip dengan topologi bus, tetapi kedua terminal yang berada di ujung saling dihubungkan, sehingga menyerupai seperti cincin. Setiap paket data yang diperoleh diperiksa alamatnya oleh terminal yang dilewatinya. Jika bukan untuk nya , paket dilewatkan sampai menemukan alamat yang benar. Setiap terminal dalam jaringan saling tergantung sehingga jika terjadi kerusakan pada satu terminal maka seluruh jaringan akan terganggu.
• Topologi Pohon
Pada jaringan Topologi pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 ke komputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node -6 sebelum berakhir pada node-7.
7. Jawaban :
• LAN [ Local Area Network ]
LAN adalah rancangan dasar jaringan komputer yang bisa diartikan berupa dua buah komputer atau lebih yang dihubungkan melalui perantara media kabel atau wireless sehingga dapat saling melakukan akses. Bukan hanya komputer saja tetapi juga bisa menghubungkan perangkat lain seperti komputer server dan client, hub, bridge, repeater, printer dan lain-lain. LAN memungkinkan kita dapat melakukan share atas item dan resource yang terdapat di setiap komputer.
• WAN [ Wide Area Network ]
WAN adalah kumpulan LAN yang terletak di berbagai lokasi. akan di butuhkan device jaringan yang dinamakan router untuk menghubungkan LAN-LAN ke sebuah WAN. Router berperan mengatur alur data dengan IP address antara LAN dan WAN yang berbeda dengan cara me-routingnya.
• MAN [ Metropolitan Area Network ]
MAN adalah pengembangan dari LAN yang menggunakan metode yang sama dengan LAN, tetapi daerah cakupannya lebih luas. Daerah cakupan LAN yang hanya ada dalam satu ruangan, tetapi pada MAN cakupannya bisa merupakan satu RT atau beberapa kantor yang berada pada komplek yang sama.
•
Internet
bisa saling berkomunikasi dan bertukar informasi menggunakan standard Internet Protocol dan juga sebuah gateway berguna untuk melakukan hubungan dan melaksanakan terjemahan yang di perluka, baik perangkat keras ataupun perangkat lunak.
• Jaringan Tanpa Kabel [ WLAN ]
