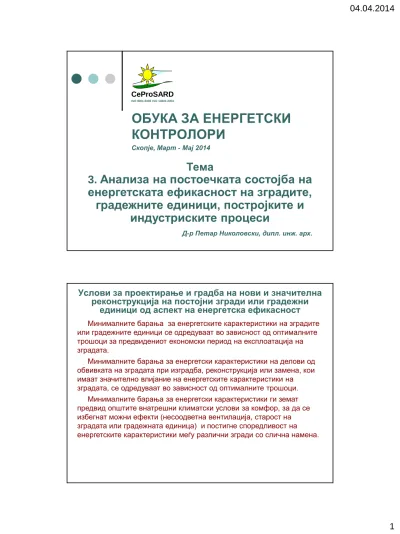

ОБУКА ЗА ЕНЕРГЕТСКИ КОНТРОЛОРИ

ОБУКА ЗА ЕНЕРГЕТСКИ

КОНТРОЛОРИ

CeProSARD ISO 9001:2008 ISO 14001:2004 Скопје, Март - Мај 2014 Д-р Петар Николовски, дипл. инж. арх.

Тема

3.

Анализа на постоечката состојба на

енергетската ефикасност на зградите,

градежните единици, постројките и

индустриските процеси

Минималните барања за енергетските карактеристики на зградите или градежните единици се одредуваат во зависност од оптималните трошоци за предвидениот економски период на експлоатација на зградата. Минималните барања за енергетски карактеристики на делови од обвивката на зградата при изградба, реконструкција или замена, кои имаат значително влијание на енергетските карактеристики на зградата, се одредуваат во зависност од оптималните трошоци. Минималните барања за енергетски карактеристики ги земат предвид општите внатрешни климатски услови за комфор, за да се избегнат можни ефекти (несоодветна вентилација, старост на зградата или градежната единица) и постигне споредливост на енергетските карактеристики меѓу различни згради со слична намена.

Услови за проектирање и градба на нови и значителна

реконструкција на постојни згради или градежни

единици од аспект на енергетска ефикасност

2

Минималните барања за енергетски карактеристики треба да се проверуваат во редовни временски интервали, кои нема да бидат подолги од пет години, и ако е потрбно, истите да се надоградат во соглсасност со техничкиот прогрес во секторот градежништво. Утврдувањето на минималните барања за енергетски карактеристики е различно за нови и за постојни згради, како и за различните категории на зградите. Зградите чии градежни елементи граничат со надворешната средина, со тлото или со делови од зграда со значително пониски внатрешни температури (4К), треба да бидат проектирани во согласност со вредностите за максимално дозволени коефициенти на пренесување на топлина. Сите математички процедури при пресметките за обезбедување доказ дека се исполнети барањата од Правилникот, се прават во согласност со важечките македонски стандарди.

Услови за проектирање и градба на нови и значителна

реконструкција на постојни згради или градежни

единици од аспект на енергетска ефикасност

Енергетската ефикасност на зградите и градежните единици се постигнува ако се исполнети условите:  Вредностите на коефициентите на пренесување на топлината, U на нетранспарентните и транспарентните конструкциите од обвивката на зградата да не ги надминат максимално дозволените (Табели П4 - 1 и П4 - 2).  Вредностите на максимално дозволените коефциенти на специфични трансмисиски топлински загуби, H’_Tна новоизградени и згради коишто подлежат на поголема реконструкција, во зависност од факторот на формата на зградата, да не ги надминат максимално дозволените (Табела П4 - 3).  Потрошувачката на енергија за греење, ладење, вентилација, подготовка на санитарна топла вода и осветлување да не ги надмине максимално дозволените вредности во Правилникот за енергетски карактеристики на зградите.  Да се обезбедат минималните услови за комфор.

Услови за проектирање и градба на нови и значителна

реконструкција на постојни згради или градежни

единици од аспект на енергетска ефикасност

Услови за комфор Архитектонски мерки за комфор  правилно димензионирање на елементите од обвивката  максимално користење на природна вентилација со системи за контрола  заштита од сончево зрачење  користење на топлински маси  пасивно / природно ноќно ладење  топлинско зонирање на згради Градежно-физички мерки  обезбедување здрави микроклиматски услови внатре во просториите (соодветна температура и релативна влажност), независно од надворешните климатски услови  максимално намалување на влијанието на топлинските мостови, без со елиминирање на можноста за површинска кондензација и појава и растеж на мувла

Услови за проектирање и градба на нови и значителна

реконструкција на постојни згради или градежни

единици од аспект на енергетска ефикасност

Услови за комфор Светлински комфор  природно светло  максимален влез на дневна светлина и минимално користење на вештачко осветлување  системи за заштита од сончево зрачење Звучен комфор  изолација од воздушен (внатрешни ѕидови, меѓукатни конструкции, врати) и ударен (подни конструкции) звук од извори внатре во зградата  изолација од надворешна бучава (воздушен звук) од надворешни извори (надворешни ѕидови, прозорци, балконски врати)

Услови за проектирање и градба на нови и значителна

реконструкција на постојни згради или градежни

единици од аспект на енергетска ефикасност

4

Табела П4 - 1: Максимално дозволени коефициенти на пренесување на топлина - вредност U_max на нетранспарентни градежни конструкции Градежна конструкција U max W/(m2_·K) 1 Надворешни ѕидови и ѕидови кон негреани простори 0,35 2 Надворешни ѕидови и ѕидови кон негреани простори (мали простори со _{ѕидна површина којашто не надминува 10% од нетранспарентниот дел)} 0,60 3 Надворешни ѕидови што граничат со греани простори со различни грејни системи, различни корисници или различни сопственици на нестанбени згради 0,90 4 Надворешни ѕидови кон дилатациска фуга со соседна зграда (постоечка _{или предвидена за градба)} 0,50 5 Надворешни ѕидови вкопани во земја 0,50 6 Внатрешни преградни ѕидови помеѓу греан и помалку греан простор _{(скалишта, ходници)} 0,70 7 Внатрешни преградни ѕидови помеѓу станови 1,60 8 Меѓукатни конструкции под негреан тавански простор (вентилиран или _{неизолиран)} 0,25 9 Меѓукатна конструкција над негреани простори во зграда (подрум, _{гаража)} 0,35 10 Меѓукатни конструкции над отворен простор (пасаж, еркер) 0,30 11 Меѓукатни конструкции помеѓу станбени и деловни простори 0,90 12 Меѓукатни конструкции помеѓу греани простори 1,40 13 Рамни или закосени покриви над греани простори - површинска маса на конструкцијата ≤ 150 kg/m2 - површинска маса на конструкцијата > 150 kg/m2 0,20 _0,25 14 Подови на терен (земја) (не важи за индустриски згради) 0,40 15 Подови на терен и меѓукатни конструкции над негреани простори во _{зграда (подрум, гаража), во случаи на панелно подно греење} 0,35 Табела П4 - 2: Максимално дозволени коефициенти на пренесување на топлината U_{w max} на транспарентни фасадни елементи Застаклени отвори и компоненти на фасади U w max W/(m2·K) 1 Прозорци и прозорец-врати од ПВЦ рамки, со дво- или трослојно застаклување, со исполна со воздух или благороден гас, со или без нискоемисивен премаз 1,70 2 Прозорци и прозорец-врати (вклучително прозорци во покривна конструкција) со рамки од дрво, со дво- или трослојно застаклување, со исполна со воздух или благороден гас, со или без нискоемисивен премаз 1,80 3 Прозорци и прозорец-врати со метални рамки со прекини на топлински мостови, со дво- или трослојно застаклување, со исполна со воздух или благороден гас, со или без нискоемисивен премаз 2,00 4 Висечки фасадни завеси 1,90 5 Други транспарентни компоненти, хоризонтални или под агол, помеѓу внатрешен греан простор и надворешен воздух 2,00 6 Вертикални застаклени површини или балконски врати во греани зимски градини, со рамки од дрво или пластика Вертикални застаклени површини или балконски врати во греани зимски градини, со метални рамки 1,30 1,60 Максимално дозволен коефициент на пренесување на топлината _{U w max}за  рамки од дрво, пластика или нивна комбинација U_fr ≤ 1,6 W/(m2_·K)  метални рамки со прекини на топлински мостови U_fr ≤ 1,8 W/(m2_·K)  кутија за надворешни ролетни или друг елемент за засенчување U_fr ≤ 0,6 W/(m2·K)  стакло-пакет U_g ≤ 1,8 W/(m2_·K)

Табела П4 - 3: Максимално дозволени коефциенти на специфични трансмисиски топлински загуби H’_Tна новоизградени згради и згради коишто подлежат на поголема реконструкција, со внатрешна температура i≥ 18°C, во зависност од факторот на форма на зградата (f₀) f₀ m-1 W/m2·K W/m2·K Нови станбени згради Станбени згради при поголема реконструкција Нови нестанбени згради Нестанбени згради при поголема реконструкција ≤ 0,20 1,05 1,34 1,55 2,01 0,30 0,80 1,02 1,15 1,99 0,40 0,68 0,87 0,95 1,24 0,50 0,60 0,77 0,83 1,08 0,60 0,55 0,71 0,75 0,98 0,70 0,51 0,66 0,69 0,90 0,80 0,49 0,63 0,65 0,85 0,90 0,47 0,60 0,62 0,80 ≥ 1,00 0,45 0,58 0,59 0,77

ОБНОВЛИВИ ИЗВОРИ НА

ЕНЕРГИЈА

6

Фосилни горива

3 х 20 (20 : 20 : 20) До 2020 година: – 20% намалена потрошувачка на енергија – 20% намалена емисија на CO2 + 20% зголемена употреба на обновливи извори на енергија Концепт за: 1. Заштеда на енергија 2. Заштита на животна средина 3. Намалена зависност од необновливи извори на енергија

Стратегија на ЕУ

Енергетска тријада – Trias energetica

 топлина добиена со употреба на технологии за активно користење на сончевото зрачење за покривање на потребите од топлина, како и пасивно користење на сонцето  добивање топлина од земја (геотермална енергија), топлина од воздух или вода  топлина генерирана од цврсти, течни или гасовити биомаси (биодеграциони фракции од домашен и индустриски отпад, земни гас, метилестер од билно масло). Развојот на технологии за генерирање топлина од обновливи извори на енергија има за цел заштита на климата, рационална употреба на фосилни ресурси и намалување на зависноста од увоз на енергија. Оваа цел главно се реализира преку:

Обновливи извори на енергија

Климатски карактеристики на Република

Македонија

8

Влијание на атмосферата врз сончевото зрачење

рефлектирано 6%

директно

апсорбирано 15%

дифузно

дифузно

Соларна константа (SC) = 1,353 kW/m

2

Географска положба и

ориентација на објектот

Инсолација во зависност

од годишното време

Извор: Intelligent Energy – Building Energy Efficiency (Student handbook)

Активно и пасивно користење на сонцето

10

50% намалена потрошувачка на енергија за греење, ладење и осветление

Ориентација на објект

Композитни системи за надворешна топлинска

изолација (КСиНТИ)

Надворешна транспарентна топлинска изолација

Соларни ефекти од примена на транспарентна изолација Температурни дијаграми на транспарентна изолација (лево) и на нетранспарентна изолација (десно)

Композитни системи за надворешна топлинска

изолација (КСиНТИ)

Надворешна транспарентна топлинска изолација

Извор: STO

Композитни системи за надворешна топлинска

изолација (КСиНТИ)

Надворешна транспарентна топлинска изолација

12

Застаклени фасадни елементи во зградите

Основни услови застаклените елементи да бидат дефинирани како енергетски ефикасни:  Да имаат што е можно помали топлиснки загуби  Да овозможат оптимални услови за здрав и удобен престој во објектите  Максимално да обезбедат топлински добивки

Различни типови електромагнетно зрачење

Спектар на сончевото зрачење

14

За многу градежни материјали e = 0,9 Обичното стакло има e = 0,89

Технологија за нанесување на метализиран слој

e = 0,30 - 0,15 (пиролитички премаз) e = 0,10 - 0,02 (магнетронски премаз) Стакло со премаз (стакло со високи перформанси, нискоемисивно стакло, “Low E” стакло)

Фактор на емисија на површина (e)

Двослојно застаклување со високи перформанси

Двослојно застаклување сонизок фактор на

емисија e

16

Трослојно застаклување со високи перформанси

Извор: AGC ®

Застаклени фасадни елементи во зградите

18

Фактори на сончевото зрачење

Селективно пропуштање на

сончевата енергија

Фактори на сончевото зрачење

Енергетски фактори при обично монолитно стакло

Фактори на сончевото зрачење

Светлински фактори

Фактори на сончевото зрачење

20

Соларна контрола

Апсорпциско стакло и стакло со премаз

Вредност на коефициентот Ug за двослојно застаклување Застаклување _{(концентрација на гасот ≥ 90%)} Тип на гасот меѓу стаклата Тип Стакло Фактор на _{емисија ε} Димензии _mm Воздух Аргон Криптон SF6 Двослојно застаклување Обични стакла без премази 0,89 4-6-4 3,3 3,0 2,8 3,0 4-9-4 3,0 2,8 2,6 3,1 4-12-4 2,9 2,7 2,6 3,1 4-15-4 2,7 2,6 2,6 3,1 4-20-4 2,7 2,6 2,6 3,1 Стакла со премази од едната страна ≤ 0,4 4-6-4 2,9 2,6 2,2 2,6 4-9-4 2,6 2,3 2,0 2,7 4-12-4 2,4 2,1 2,0 2,7 4-15-4 2,2 2,0 2,0 2,7 4-20-4 2,2 2,0 2,0 2,7 Стакла со премази од едната страна ≤ 0,2 4-6-4 2,7 2,3 1,9 2,3 4-9-4 2,3 2,0 1,6 2,4 4-12-4 1,9 1,7 1,5 2,4 4-15-4 1,8 1,6 1,6 2,5 4-20-4 1,8 1,7 1,6 2,5 Стакла со премази од едната страна ≤ 0,1 4-6-4 2,6 2,2 1,7 2,1 4-9-4 2,1 1,7 1,3 2,2 4-12-4 1,8 1,5 1,3 2,3 4-15-4 1,6 1,4 1,3 2,3 4-20-4 1,6 1,4 1,3 2,3 Стакла со премази од едната страна ≤ 0,05 4-6-4 2,5 2,1 1,5 2,0 4-9-4 2,0 1,6 1,3 2,1 4-12-4 1,7 1,3 1,1 2,2 4-15-4 1,5 1,2 1,1 2,2 4-20-4 1,5 1,2 1,2 2,2

Застаклување _{(концентрација на гасот ≥ 90%)} Тип на гасот меѓу стаклата Тип Стакло Фактор на _{емисија ε} Димензии mm Воздух Аргон Криптон SF6 Трослојно застаклување Обични стакла без премази 0,89 4-6-4-6-4 2,3 2,1 1,8 2,0 4-9-4-9-4 2,0 1,9 1,7 2,0 4-12-4-12-4 1,9 1,8 1,6 2,0 Стакла со премази од двете страни ≤ 0,4 4-6-4-6-4 2,0 1,7 1,4 1,6 4-9-4-9-4 1,7 1,5 1,2 1,6 4-12-4-12-4 1,5 1,3 1,1 1,6 Стакла со премази од двете страни ≤ 0,2 4-6-4-6-4 1,8 1,5 1,1 1,3 4-9-4-9-4 1,4 1,2 0,9 1,3 4-12-4-12-4 1,2 1,0 0,8 1,4 Стакла со премази од двете страни ≤ 0,1 4-6-4-6-4 1,7 1,3 1,0 1,2 4-9-4-9-4 1,3 1,0 0,8 1,2 4-12-4-12-4 1,1 0,9 0,6 1,2 Трослојно застаклување Стакла со премази од двете страни ≤ 0,05 4-6-4-6-4 1,6 1,3 0,9 1,1 4-9-4-9-4 1,2 0,9 0,7 1,1 4-12-4-12-4 1,0 0,8 0,5 1,1 Вредност на коефициентот U_g за трослојно застаклување Коефициенти на пренесување на топлината за вертикални прозорци, Uw во зависност од вредноста Uf на прозорските рамки и од вредноста Ug на застаклувањето Тип на застаклување Вредност Ug W/(m2_·K) Коефициенти на пренесување на топлината на прозорски рамки Uf W/(m2_·K) 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,6 3,0 3,4 3,8 7,0 Монолитно 5,7 4,2 4,3 4,3 4,4 4,5 4,5 4,6 4,6 4,8 4,9 5,0 5,1 6,1 Двослојно или трослојно 3,3 2,7 2,8 2,8 2,9 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 4,5 3,2 2,6 2,7 2,7 2,8 2,9 2,9 3,0 3,1 3,2 3,3 3,5 3,6 4,4 3,1 2,6 2,6 2,7 2,7 2,8 2,9 2,9 3,0 3,1 3,3 3,4 3,5 4,3 3,0 2,5 2,5 2,6 2,7 2,7 2,8 2,8 3,0 3,1 3,2 3,3 3,4 4,2 2,9 2,4 2,5 2,5 2,6 2,7 2,7 2,8 2,9 3,0 3,1 3,2 3,4 4,2 2,8 2,3 2,4 2,5 2,5 2,6 2,6 2,7 2,8 2,9 3,1 3,2 3,3 4,1 2,7 2,3 2,3 2,4 2,5 2,5 2,6 2,6 2,7 2,9 3,0 3,1 3,2 4,0 2,6 2,2 2,3 2,3 2,4 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,2 4,0 2,5 2,1 2,2 2,3 2,3 2,4 2,4 2,5 2,6 2,7 2,8 3,0 3,1 3,9 2,4 2,1 2,1 2,2 2,2 2,3 2,4 2,4 2,5 2,6 2,8 2,9 3,0 3,8 2,3 2,0 2,1 2,1 2,2 2,2 2,3 2,4 2,5 2,6 2,7 2,8 3,0 3,8 2,2 1,9 2,0 2,0 2,1 2,2 2,2 2,3 2,4 2,5 2,6 2,8 2,9 3,7 2,1 1,9 1,9 2,0 2,0 2,1 2,2 2,2 2,3 2,5 2,6 2,7 2,8 3,6 2,0 1,8 1,9 2,0 2,0 2,1 2,1 2,2 2,3 2,5 2,6 2,7 2,8 3,6 1,9 1,8 1,8 1,9 1,9 2,0 2,1 2,1 2,3 2,4 2,5 2,5 2,7 3,6 1,8 1,7 1,8 1,8 1,9 1,9 2,0 2,1 2,2 2,3 2,4 2,6 2,7 3,5 1,7 1,6 1,7 1,7 1,8 1,9 1,9 2,0 2,1 2,2 2,4 2,5 2,6 3,4 1,6 1,6 1,6 1,7 1,7 1,8 1,9 1,9 2,1 2,2 2,3 2,4 2,5 3,3 1,5 1,5 1,5 1,6 1,7 1,7 1,8 1,8 2,0 2,1 2,2 2,3 2,5 3,3 1,4 1,4 1,5 1,5 1,6 1,7 1,7 1,8 1,9 2,0 2,2 2,3 2,4 3,2 1,3 1,3 1,4 1,5 1,5 1,6 1,6 1,7 1,8 2,0 2,1 2,2 2,3 3,1 1,2 1,3 1,3 1,4 1,5 1,5 1,6 1,6 1,8 1,9 2,0 2,1 2,3 3,1 1,1 1,2 1,3 1,3 1,4 1,4 1,5 1,6 1,7 1,8 1,9 2,1 2,2 3,0 1,0 1,1 1,2 1,3 1,3 1,4 1,4 1,5 1,6 1,8 1,9 2,0 2,1 2,9 0,9 1,1 1,1 1,2 1,2 1,3 1,4 1,4 1,6 1,7 1,8 1,9 2,0 2,9 0,8 1,0 1,1 1,1 1,2 1,2 1,3 1,4 1,5 1,6 1,7 1,9 2,0 2,8 0,7 0,9 1,0 1,0 1,1 1,2 1,2 1,3 1,4 1,5 1,7 1,8 1,9 2,7 0,6 0,9 0,9 1,0 1,0 1,1 1,2 1,2 1,4 1,5 1,6 1,7 1,8 2,7 0,5 0,8 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,8 2,6

22

Активно

Користење

на сончевата

енергија

Зимски застаклени градини и фотоволтаични

панели - INTEGER Project, Maidenhead, UK

Зимски застаклени градини и фотоволтаични

панели - Ултра нискоенергетска куќа - Durbach,

Germany

Зимски застаклени градини

24

Нула енергетска куќа - Kanagawa, Japan

Префабрикувана куќа со систем за

производсво на електрична струја

ГЕОТЕРМАЛНА ЕНЕРГИЈА

Основни уреди се електрични топлински пумпи кои се користат за греење и ладење, на принцип одземање топлина од средина со повисока температура и пренесување на топлината кон средина со пониска температура, при што првата средина се лади а втората се загрева.

Користење на геотермална енергија

Топлински пумпи

26

Воздух - воздух: топлинската енергија од надворешниот воздух се пренесува на внатрешниот воздух со уреди за вентилација. Вода - вода: топлинската енергија од подземни води, реки, езера, отпадна вода од производни процеси се предава на радијатори или вентилоконвектори во внатрешноста. Земја - вода: топлинската енергија од земјата, преку затворен систем на хоризонтални или вертикални цевки поставени во земјата, преку дистрибутивен систем со вода, се предава во внатрешноста. Земја - воздух: топлинската енергија се одзема од земјата преку затворен систем на хоризонтални или вертикални цевки поставени во земјата и преку воздушен дистрибутивен систем топлината се предава во внатрешниот простор.

Користење на геотермална енергија

Топлински пумпи користат енергија на надворешен воздух, вода и земја. Извор: ФОНКО

Користење на геотермална енергија

Геотермални топлински пумпи (ГТП) како извор на

енергија ја користат земјата и подземните води

Отворен систем Затворен систем Отворен систем

Користење на геотермална енергија

Геотермални топлински пумпи (ГТП)

Извор: ФОНКО

Користење на геотермална енергија

Топлинска пумпа воздух - воздух

28

Користење на геотермална енергија

Топлинска пумпа воздух - воздух

Користење на геотермална

енергија

Топлинска пумпа воздух - воздух

ПАСИВНИ ЗГРАДИ

Седумдесетти години од минатиот век Дебелина на изолациски материјали 2 – 4 cm, со “k” вредност на ѕидови околу 1,20 W/(m2_·K) Осумдесетти години од минатиот век “Оптимална изолација“ со 4 – 6 cm изолациски материјал и вредност “k“ околу 0,90 W/(m2_·K) Крај на минатиот век Годишна потреба од енергија за греење околу 100 kWh/m2_a Нискоенергетски згради Годишна потреба од енергија за греење 40 – 60 kWh/m2_a Пасивни згради Годишна потреба од енергија за греење околу 15 kWh/m2_a Нула енергетска зграда Годишна потреба од енергија за греење 0 kWh/m2_a

Еволуција на критериумите за енергетска

ефикасност на згради

30

1. Со современи техничко-технолошки решенија да се оптимизираат компонентите релевантни за економската оправданост за намалување на експлоатациските трошоци со кои треба да се покријат зголемените инвестициски трошоци. 2. Во балансот помеѓу минимизирање на топлинските загуби и максимизирање на добивките од пасивно и активно користење на сончевата енергија, приоритет треба да се даде на намалување на потребите од топлинска енергија, преку намалување на топлинските загуби. Поради различните климатски услови во Централна Европа, ваквата стратегија е поефикасна од стратегијата за максимално користење на сончевата енергија.

Основни принципи при проектирање на

нискоенергетски, пасивни и нула енергетски

згради

Од принципот 2 произлегуваат барањата за “супер-изолација“ на сите гранични конструкции (ѕидови, прозорци, покриви еркери, подови) и примена на опрема (изменувачи на топлина земја-воздух, воздух-воздух, догревачи на воздух) со висок коефициент на ефикасност. Кога се работи за регионот на Балкан, поточно за Република Македонија, со оглед на значително поголемиот број сончеви денови во споредба со Централна Европа, стратегијата би требало да биде насочена кон давање приоритет на максимизирање на сончевите добивки, а не на минимизирање на топлинските загуби. Но, во секој случај, оваа теза би требало да се верифицира низ практиката.

Основни принципи при проектирање на

нискоенергетски, пасивни и нула енергетски

згради

 Географска положба и ориентација на објектот  Климатски карактеристики  Урбанистички услови  Архитектонски факти  Изолациски материјали и системи  Гранични градежни конструкции во состав на обвивката на зградата  Избор на ефикасна опрема за греење, ладење, вентилација, подготовка на санитарна топла вода, електрично осветление, електрични уреди за домакинство  Користење на обновливи извори на енергија

Релевантни фактори при проектирање на

нискоенергетски, пасивни и нула енергетски

згради

Нискоенергетски згради 40 - 60 kWh/m2a Пасивни згради 15 kWh/m2a  вкупна енергија за греење < 15 kWh/m2a  вкупна енергија за греење, ладење, вентилација, санитарна топла вода, осветление < 42 kWh/m2a  вкупна примарна енергија < 120 kWh/m2a Нула енергетски згради 0 kWh/m2a

Годишна потреба од енергија за греење

32

5 суштински елементи

1. Суперизолација 2. Комбиниран ефикасен систем за рекуперација на топлина (топлиноизменувачи воздух - воздух) и дополнително греење на воздухот (догревање). 3. Пасивни соларни добивки 4. Енергетски ефикасни електрични уреди за домакинство 5. Обезбедување на останатите енергетски потреби од обновливи извори на енергија Пасивни згради обезбедуваат комфорна внатрешна клима во зима и во лето, без потреба од коневнционален систем за дистрибуција на топлина.

Пасивни згради

Топлински загуби и добивки на пасивна зграда во грејна сезона (Hanover-Kronsberg) Поимот “суперизолација“ означува висок степен на изолираност на конструкцијата, со мали вредности U, во интервал од 0,1 – 0,15 W/(m2·K). Само со вакви ниски вредности на U може да се намалат грејните потреби за топлина до нивото од околу 15 kWh/m2_a

1. Суперизолација

Извор: Passiv Haus Institut

2. Комбиниран

систем за греење

Систем на канали за вентилација Интегрирана единица за греење, вентилација и топла вода

2. Комбиниран систем за греење

34

Пасивното користење на сончевата енергија го овозможуваат архитектонско-градежни мерки:  Прозорци  Транспарентна топлинска изолација на надворешни ѕидови  “Тромбеови ѕидови“  Водени ѕидови  Интегрирани зимски застаклени градини. Активно користење на сончевата енергија се ефектуира со технички уреди (соларни панели) за добивање топла вода и фотоволтаични панели за добивање електрична струја.

3. Пасивни соларни добивки

1. да имаат што е можно помали топлински загуби 2. да овозможат оптимални услови за здрав и удобен престој во објектите 3. максимално да обезбедат топлински добивки Основни услови застаклените елементи во зградите да се дефинираат како енергетски ефикасни се:

3. Пасивни соларни добивки

Суперизолациски прозорци: U

_w

≤ 0,8 W/m

2

_·K

Рамки сертифицирани како

“компоненти кои ги задоволуваат барањата за пасивна зграда“

Прозорци - рамки

Извор: Passiv Haus Institut

3. Пасивни соларни добивки

q_{si min}> 13°C q_{si min}> 13°C

Суперизолациски прозорци: U

_w

≤ 0,8 W/m

2

_·K

Извор: Passiv Haus Institut

36

Ефекти од сончевото зрачење низ прозорец со двојно застаклување, рефлектирачки слој и исполна со благороден гас

3. Пасивни соларни добивки

Прозорци - застаклување

Енергетски биланс вo зависност од различни системи на застаклувањето (според Schnieders)

3. Пасивни

соларни

добивки

Прозорци -

застаклување

Електрични апарати

Многу добрата топлинска изолација, ефикасните прозорци и ефикасната технологија за пасивното користење на сончевата енергија, кај пасивните згради многу ги намалува потребите од топлина за греење. Доколку во пасивните згради би се користеле класични електрични апарати за домакинство, тие би биле доминантен потрошувач на електрична енергија, двојно поголема од енергијата за греење. Затоа, домакинствата во пасивни згради употребуваат електрични уреди со висока енергетска класа.

Осветление

Нови технологии обезбедуваат високоефикасни светилки со намалена потрошувачка на енергија за 70 до 90% во однос на светилките со загреана жица, при исто ниво на осветленост.

4. Енергетски ефикасни електрични уреди за

домакинство

Класично градени згради

 енергија за греење (најголем процент)  подготовка на санитарна топла вода (мал процент)  електрична енергија (мал процент)

Нискоенергетски згради

 енергија за греење (намалени потреби)  подготовка на санитарна топла вода (исти потреби)  електрична енергија (исти потреби)

Пасивни згради

 енергија за греење (минимална)  енергија за топла вода (доминантна, 60 – 70%)

Годишна потрошувачка на енергија

38

Енергетски карактеристики на

различни типови згради

Топлински

мостови

НУЛА ЕНЕРГЕТСКА ЗГРАДА

Пресек Локација

Основа на приземје

Извор: Fraunhofer Institut - Bauphysik

40

Извор: Fraunhofer Institut - Bauphysik

Нула енергетска

куќа во Берлин

Пресек низ кат Извор: Fraunhofer Institut - Bauphysik

Нула енергетска

куќа во Берлин

Пресек низ приземје

Приземје

Нула енергетска

куќа во Берлин

Извор: Fraunhofer Institut - Bauphysik

Подрум

Нула енергетска куќа во Берлин

42

1. Соларниот систем за греење содржи:  54 m2 сончеви колектори поставени под агол од 52°  20 m3 цилиндричен централен сезонски резервоар за топла вода, топлински изолиран со полиуретан 30 cm 2. Извонредно добар среден коефициент на пренесување на топлина U_m = 0,24 W/(m2·K) на конструкциите од обвивката 3. Иновативни топлинско ефикасни прозорци U_стакло = 0,4 W/(m2·K) 4. Ориентација на прозорци кон југ 5. Ефикасен систем за вентилација 6. Интегрирана зимска градина како тампон простор за предгреење на надворешниот воздух 7. Софистицирана опрема за мониторинг и контрола на функционирање на целиот систем

Нула енергетска куќа во Берлин

Извор: Fraunhofer Institut - Bauphysik

Енергетски карактеристики

Сончеви колектори

Нула енергетска куќа во Берлин

ost

fficient

assive

ouses as

ropean

tandards

 Европски проект за економско оправдани пасивни згради  Основни принципи и стандарди за пасивни згради  Со проектот се опфатени 222 станбени единици  Учесници: Германија, Шведска, Австрија, Швајцарија и Франција

Целите на проектот се исполнување на следните барања:

 Вкупна годишна топлина за греење < 15 kWh/m2_a  Вкупна финална енергија < 42 kWh/m2_a  Вкупна примарна енергија < 120 kWh/m2_a  Параметар за комфор (внатрешна температура) qi = +20ºC  Земање предвид локалните климатски услови степен ден (DD)

Проект CEPHEUS (1998 - 2001)

44

Извор: Passiv Haus Institut

Проект CEPHEUS (1998 - 2001)

Низа од пасивни куќи во Хановер

Проект CEPHEUS (1998 - 2001)

Низа од пасивни куќи во Хановер

Пасивна куќа во

Gaspoltshofen,

Austria

Пасивна куќа во

Gaspoltshofen,

Austria

46

Okayama, Japan

П Р А Ш А Њ А ?

ОБУКА ЗА ЕНЕРГЕТСКИ

КОНТРОЛОРИ

CeProSARD ISO 9001:2008 ISO 14001:2004 Скопје, Март - Мај 2014 Д-р Петар Николовски, дипл. инж. арх.

Тема

3.

Анализа на постоечката состојба на

енергетската ефикасност на зградите,

градежните единици, постројките и

индустриските процеси
