KUALITAS DAYA

(POWER QUALITY)

ASNIL

(2)

SINOPSIS

Mata kuliah ini membahas tentang

g

1. Urgensi kualitas daya

2. Pengontrolan tegangan pada generator

g

p

g

3. Pengontrolan frekuensi pada generator

4 Regulasi tegangan pada sistem tenaga listrik

4. Regulasi tegangan pada sistem tenaga listrik

5. Pengenalan gangguan pada bentuk tegangan

(3)

PENILAIAN

• Kehadiran dan kreatifitas 10

%

• Tugas 20

%

(4)

KUALITAS DAYA

Kejadian padamnya suplai tegangan listrik secara

tiba tiba akan memba a akibat ang berbeda

tiba-tiba akan membawa akibat yang berbeda

untuk setiap konsumen. Ini sangat tergantung

pada:

• Kapan listriknya padam.

p

y p

• Siapa yang mengalami pemadaman.

• Dimana terjadinya pemadaman

Dimana terjadinya pemadaman.

(5)

Bebera contoh dampak kejadian pemadaman listrik

sesaat tersebut.

1. Padamnya lampu listrik walaupun hanya 10 detik, jika terjadi di ruang operasi rumah sakit tentu akan berbeda akibatnya dibandingkan dengan di ruang makan.

P d l di i d t b bk

(6)

2. Jika terjadi listrik padam selama 10 menit di sebuah kantor, akibat paling fatal mungkin karyawannya, p g g y y

hanya akan mengomel karena ruangan menjadi panas karena AC mati. Jika listrik padam 2 menit saja di ruang UGD atau ruang ICU maka bukan hanya AC nya aja yang mati tetapi pasiennya bisa juga ikut mati

3. Hasil penelitian di Amerika menunjukkan bahwa terjadi kerugian 45,7 milyar dolar pertahun ($45.7 billion per year ) pada industri dan bisnis digital akibat power

year ) pada industri dan bisnis digital akibat power interruption.

4 K i di b b i t bi i di ki k ($104

4. Kerugian di berbagai sector bisnis diperkirakan ($104 billion to $164 billion) pertahun akibat adanya

(7)

What is Power quality ?

There can be completely different definitions for power q alit depending on one’s frame of reference For quality, depending on one’s frame of reference. For example, a utility may define power quality as reliability and show statistics demonstrating that its system is 99 98 and show statistics demonstrating that its system is 99.98 percent reliable. Criteria established by regulatory agencies are usually in this vein. A manufacturer of load equipment may define power quality as those characteristics of the power supply that enable the equipment to work properly.

Th h i i b diff f diff

(8)

(9)

Suatu Sistem tenaga listrik dituntut dapat memenuhi syarat dasar kebutuhan layanan (service requirement) kepada

konsumennya yaitu

1. Dapat memenuhi beban puncak

2. Memiliki deviasi tegangan dan frekuensi yang minimum. 3. Menjamin urutan phase yang benar.

4. Menjamin distorsi gelombang tegangan dan harmonik yang minimum dan bebas dari surja tegangan.

5. Menjamin suplai sistem tegangan dalam keadaan setimbang.

6 Memberikan s plai da a dengan keandalan tinggi dengan 6. Memberikan suplai daya dengan keandalan tinggi dengan

prosentase waktu layanan yang tinggi dimana sistem dapat melayani beban secara efektif

dapat melayani beban secara efektif.

(10)

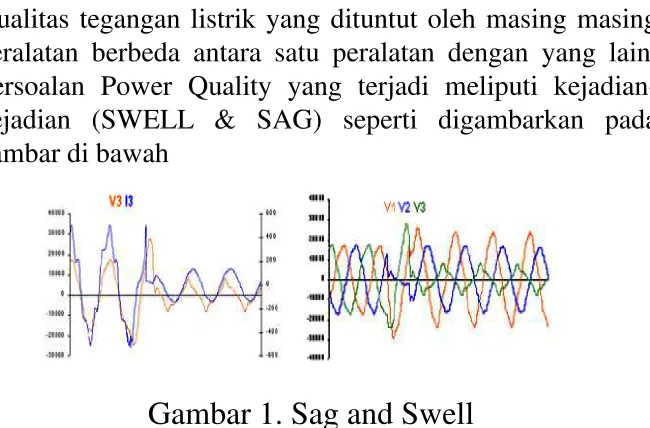

Kualitas tegangan listrik yang dituntut oleh masing masing peralatan berbeda antara satu peralatan dengan yang lain peralatan berbeda antara satu peralatan dengan yang lain. Persoalan Power Quality yang terjadi meliputi kejadian-kejadian (SWELL & SAG) seperti digambarkan pada kejadian (SWELL & SAG) seperti digambarkan pada gambar di bawah

(11)

TERMS AND DEFINITIONS

Transients

Long-Duration Voltage Variationsg g Short-Duration Voltage Variations

Voltage Imbalance also called voltage unbalance Waveform Distortion

Voltage Fluctuation

Power Frequency Variations

Perubahan kondisi sistem yang seketika, biasanya terjadi akibat adanya gangguan hubung Perubahan kondisi sistem yang seketika, biasanya terjadi akibat adanya gangguan hubung singkat pada sistem tenaga listrik, dan pelepasan atau penambahan beban secara tiba‐tiba. Akibat adanya perubahan kondisi kerja dari sistem ini, maka keadaan sistem akan berubah dari keadaan lama ke keadaan baru. Periode singkat di antara kedua keadaan tersebut disebut

i d lih t t i t

(12)

Source of problems

1. Power electronic devices

2 A i d i

2. Arcing devices 3. Load switching

4 L t t ti

4. Large motor starting 5. Embedded generation 6 Sensitive equipment 6. Sensitive equipment

7. Storm and environment related damage 8 Network equipment and design

(13)

Ef

(14)

(15)

Permasalahan Power Quality meliputi permasalahan-permasalahan seperti berikut ini:

permasalahan seperti berikut ini:

1. Transient

2 Sh t d ti i ti 2. Short-duration variation

3. Long-duration variation 4 Voltage Unbalance

4. Voltage Unbalance 5. Waveform distortion

6 Voltage Fluctuation 6. Voltage Fluctuation

(16)

Amelioration of power quality problems

Local or embedded generation Transfer switches

Transfer switches Static breakers

Active filters and SVCs Passive filters

Energy storage system
