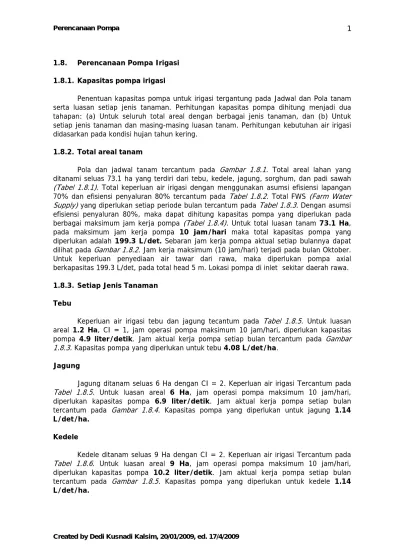

1.8.
Perencanaan Pompa Irigasi
1.8.1.
Kapasitas pompa irigasi
Penentuan kapasitas pompa untuk irigasi tergantung pada Jadwal dan Pola tanam
serta luasan setiap jenis tanaman. Perhitungan kapasitas pompa dihitung menjadi dua
tahapan: (a) Untuk seluruh total areal dengan berbagai jenis tanaman, dan (b) Untuk
setiap jenis tanaman dan masing-masing luasan tanam. Perhitungan kebutuhan air irigasi
didasarkan pada kondisi hujan tahun kering.
1.8.2.
Total areal tanam
Pola dan jadwal tanam tercantum pada
Gambar 1.8.1.
Total areal lahan yang
ditanami seluas 73.1 ha yang terdiri dari tebu, kedele, jagung, sorghum, dan padi sawah
(Tabel 1.8.1).
Total keperluan air irigasi dengan menggunakan asumsi efisiensi lapangan
70% dan efisiensi penyaluran 80% tercantum pada
Tabel 1.8.2
. Total FWS
(Farm Water
Supply)
yang diperlukan setiap periode bulan tercantum pada
Tabel 1.8.3.
Dengan asumsi
efisiensi penyaluran 80%, maka dapat dihitung kapasitas pompa yang diperlukan pada
berbagai maksimum jam kerja pompa
(Tabel 1.8.4).
Untuk total luasan tanam 73.1 Ha,
pada maksimum jam kerja pompa 10 jam/hari maka total kapasitas pompa yang
diperlukan adalah 199.3 L/det. Sebaran jam kerja pompa aktual setiap bulannya dapat
dilihat pada
Gambar 1.8.2
. Jam kerja maksimum (10 jam/hari) terjadi pada bulan Oktober.
Untuk keperluan penyediaan air tawar dari rawa, maka diperlukan pompa axial
berkapasitas 199.3 L/det, pada total head 5 m. Lokasi pompa di inlet sekitar daerah rawa.
1.8.3.
Setiap Jenis Tanaman
Tebu
Keperluan air irigasi tebu dan jagung tecantum pada
Tabel 1.8.5
. Untuk luasan
areal 1.2 Ha, CI = 1, jam operasi pompa maksimum 10 jam/hari, diperlukan kapasitas
pompa 4.9 liter/detik. Jam aktual kerja pompa setiap bulan tercantum pada
Gambar
1.8.3.
Kapasitas pompa yang diperlukan untuk tebu 4.08 L/det/ha.
Jagung
Jagung ditanam seluas 6 Ha dengan CI = 2. Keperluan air irigasi Tercantum pada
Tabel 1.8.5.
Untuk luasan areal 6 Ha, jam operasi pompa maksimum 10 jam/hari,
diperlukan kapasitas pompa 6.9 liter/detik. Jam aktual kerja pompa setiap bulan
tercantum pada
Gambar 1.8.4.
Kapasitas pompa yang diperlukan untuk jagung 1.14
L/det/ha.
Kedele
Kedele ditanam seluas 9 Ha dengan CI = 2. Keperluan air irigasi Tercantum pada
Tabel 1.8.6
. Untuk luasan areal 9 Ha, jam operasi pompa maksimum 10 jam/hari,
diperlukan kapasitas pompa 10.2 liter/detik. Jam aktual kerja pompa setiap bulan
tercantum pada
Gambar 1.8.5.
Kapasitas pompa yang diperlukan untuk kedele 1.14
Sorghum
Sorghum ditanam seluas 1.3 Ha dengan CI = 2. Keperluan air irigasi tercantum
pada
Tabel 1.8.6
. Untuk luasan areal 1.3 Ha, jam operasi pompa maksimum 10 jam/hari,
diperlukan kapasitas pompa 3.54 liter/detik. Jam aktual kerja pompa setiap bulan
tercantum pada
Gambar 1.8.6.
Kapasitas pompa yang diperlukan untuk sorghum 2.73
L/det/ha.
Padi sawah MH dan Sorghum MK
Keperlun air irigasi untuk pola tanam Padi sawah MH dan Sorghum MK tercantum
pada
Tabel 1.8.6
. Untuk luasan areal 55.6 Ha, jam operasi pompa maksimum 10 jam/hari,
diperlukan kapasitas pompa 181.8 liter/detik. Jam aktual kerja pompa setiap bulan
tercantum pada
Gambar 1.8.7.
Kapasitas pompa yang diperlukan untuk padi sawah MH
dan sorghum MK 3.27 L/det/ha.
Tabel 1.8.1. Petakan untuk tanaman uji-coba
No Tanaman Varietas MT Luas (Ha) Luas (Ha) Lokasi
petakan Bulan tanam
Gross Neto
1 Padi IRR 66 MH 34.75 27.80 Peb
Ciherang MH 34.75 27.80 Peb
Sub Total 1 69.50 55.60 Pd/Pa:1-14
2 Sorghum Manis Numbu MK 0.77 0.62 T1-6 Peb+Mei
Kawali MK 0.85 0.68 T1-3 Peb+Mei
Sub Total 2 1.62 1.30
3 Jagung Bima 3 MK 1.00 0.80 T1-2 Peb+Juli
Sukmaraga MK 2.99 2.39 T1-8 Peb+Juli
Lamuru MK 3.53 2.82 T1-2 Peb+Juli
Sub Total 3 7.52 6.02
4 Tebu tahap 1 PS864 MK 1.50 1.20 T1-9 Mei
Sub Total 4 1.50 1.20
5 Kedele Wilis MK 3.50 2.80 T1-4 Peb+Juli
Orba MK 3.76 3.01 T1-5 Peb+Juli
Seulawah MK 3.93 3.14 T1-7 Peb+Juli
Sub Total 5 11.19 8.95
6 Tebu tahap 2 MK 3.31 2.65 T2-1 Mei/Juni
MK 1.81 1.45 T2-2 MK 3.08 2.46 T2-3 MK 3.19 2.55 T2-4 MK 4.16 3.33 T2-5 MK 3.72 2.98 T2-6 MK 5.03 4.02 T2-7 MK 0.63 0.50 T2-8 MK 0.99 0.79 T2-9 MK 1.02 0.82 T2-10 MK 0.46 0.37 T2-11 MK 0.57 0.46 T2-12 MK 3.03 2.42 T2-13 MK 1.99 1.59 T2-14 MK 1.71 1.37 T2-15 MK 4.18 3.34 T2-16
No Tanaman Varietas MT Luas (Ha) Luas (Ha) Lokasi
petakan Bulan tanam
Gross Neto
MK 2.93 2.34 T2-17
SubTotal 6 41.81 33.45
Tanaman Tebu Mei Luas (Ha) CI Blok 1 Blok 2 Blok 3 Jagung Luas (Ha) CI Blok 1 Blok 2 Blok 3 Kedele Luas (Ha) CI Blok 1 Blok 2 Blok 3 Sorghum Luas (Ha) CI Blok 1 Blok 2 Blok 3 Luas (Ha) CI Blok 1 Blok 2 Blok 3
Okt Nop Des Jan Feb Mar Apr Mei Jun Jul Ags Sep
1.20 1.00 6.02 MT1 MT2 2.00 MT2 2.00 8.95 MT1 MT2 2.00 1.30 MT1 MT2 2.00 Padi sawah-Sorghum 55.60 MT1
Tabel 1.8.2 Total keperluan air irigasi
Total Keperluan Air Irigasi untuk 73.06 Ha Neto Cropping Intensity 1.98
Tebu 1 Ha 1.20 Jagung Ha 6.02 Kedele Ha 8.95 Padi Sawah Ha 55.60 Sorghum Ha 1.30
ci 1.00 ci 2.00 ci 2.00 ci 1 ci 2.00
Sorghum
ci 1
Date FWS FWS Date FWS FWS Date FWS FWS Date FWS FWS FWS FWS
l/s/ha l/s l/s/ha l/s l/s/ha l/s l/s/ha l/s l/s/ha l/s
Padi sawah Sorghum2
5-May 0.020 0.02 6-May 0.190 1.14 9-May 0.200 1.79 May 0.471 26.17 5-May 0.000 0.00 15-May 0.080 0.10 16-May 0.150 0.90 19-May 0.220 1.97 May 0.471 26.17 15-May 0.020 0.03 25-May 0.200 0.24 26-May 0.080 0.48 29-May 0.230 2.06 May 0.471 26.17 25-May 0.150 0.19 4-Jun 0.330 0.40 5-Jun 0.040 0.24 8-Jun 0.170 1.52 Jun 0.404 22.46 4-Jun 0.340 0.44 14-Jun 0.400 0.48 Total 0.970 18-Jun 0.060 0.54 Jun 0.404 22.46 14-Jun 0.490 0.64
24-Jun 0.510 0.61 Jagung 2 Total 1.21 Jun 0.520 0.404 22.46 0.660 0.86
4-Jul 0.640 0.77 10-Jul 0.030 0.18 Total 7.20 4-Jul 0.780 1.01
14-Jul 0.780 0.94 20-Jul 0.070 0.42 14-Jul 0.860 1.11
24-Jul 0.930 1.12 30-Jul 0.090 0.54 Sorghum 24-Jul 0.890 1.15
3-Aug 1.060 1.27 9-Aug 0.120 0.72 Kedele 2 5-Aug 0.09 5.00 3-Aug 0.910 1.18 13-Aug 1.160 1.39 19-Aug 0.200 1.20 10-Aug 0.050 0.45 15-Aug 0.19 10.56 13-Aug 0.880 1.14 23-Aug 1.210 1.45 29-Aug 0.300 1.80 20-Aug 0.100 0.90 25-Aug 0.33 18.35 23-Aug 0.810 1.05 2-Sep 1.250 1.50 8-Sep 0.360 2.17 30-Aug 0.140 1.25 4-Sep 0.44 24.46 2-Sep 0.610 0.79 12-Sep 1.280 1.54 18-Sep 0.380 2.29 9-Sep 0.220 1.97 14-Sep 0.63 35.03 12-Sep 0.330 0.43 22-Sep 1.300 1.56 28-Sep 0.380 2.29 19-Sep 0.320 2.86 24-Sep 0.84 46.70 22-Sep 0.200 0.26
2-Oct 1.330 1.60 8-Oct 0.370 2.23 29-Sep 0.370 3.31 4-Oct 0.99 55.04 Total 7.930 12-Oct 1.340 1.61 18-Oct 0.290 1.74 9-Oct 0.370 3.31 14-Oct 1.07 59.49
22-Oct 1.360 1.63 28-Oct 0.130 0.78 19-Oct 0.380 3.40 24-Oct 1.09 60.60 Sorghum1
1-Nov 1.360 1.63 Total 2.720 29-Oct 0.350 3.13 3-Nov 1.08 60.05 5-Nov 0.110 0.14
11-Nov 1.350 1.62 8-Nov 0.230 2.06 13-Nov 1.02 56.71 15-Nov 0.220 0.29
21-Nov 1.300 1.56 18-Nov 0.090 0.81 23-Nov 0.83 46.15 25-Nov 0.250 0.32
1-Dec 1.070 1.28 Total 2.620 3-Dec 0.40 22.24 5-Dec 0.110 0.14
l/s/ha l/s l/s/ha l/s l/s/ha l/s l/s/ha l/s l/s/ha l/s
11-Dec 0.780 0.94 13-Dec 0.07 3.89 15-Dec 0.020 0.03
21-Dec 0.510 0.61 23-Dec 0.00 0.00 25-Dec 0.000 0.00
31-Dec 0.340 0.41 Total 9.070 4-Jan 0.000 0.00
10-Jan 0.220 0.26 Jan 0.394 21.93 14-Jan 0.000 0.00
20-Jan 0.110 0.13 Jan 0.394 21.93 24-Jan 0.000 0.00
30-Jan 0.020 0.02 Jagung1 Jan 0.514 0.394 21.93 0.000 0.00
9-Feb 0.000 0.00 5-Feb 0.000 0.00 Feb 0.125 6.94 13-Feb 0.000 0.00
19-Feb 0.000 0.00 15-Feb 0.000 0.00 Feb 0.125 6.94 23-Feb 0.000 0.00
1-Mar 0.000 0.00 25-Feb 0.000 0.00 Kedele1 Mar 0.496 0.376 20.91 0.000 0.00 11-Mar 0.000 0.00 7-Mar 0.000 0.00 10-Mar 0.000 0.00 Mar 0.376 20.91 15-Mar 0.000 0.00 21-Mar 0.000 0.00 17-Mar 0.000 0.00 20-Mar 0.000 0.00 Mar 0.376 20.91 25-Mar 0.000 0.00 31-Mar 0.000 0.00 27-Mar 0.040 0.24 30-Mar 0.000 0.00 Mar 0.376 20.91 Total 0.710
10-Apr 0.010 0.01 6-Apr 0.120 0.72 9-Apr 0.020 0.18 Apr 0.548 30.44 20-Apr 0.040 0.05 16-Apr 0.160 0.96 19-Apr 0.130 1.16 Apr 0.548 30.44 30-Apr 0.060 0.07 26-Apr 0.190 1.14 29-Apr 0.180 1.61 Apr 0.548 30.44
MT1 MT2 MT1 MT2 MT1 MT2 MT1 MT2
Total 22.350 0.970 2.720 1.210 2.620 7.204 9.070 0.710 7.930 m3/ha 19,310.4 838.1 2,350.1 1,045.4 2,263.7 6,224.5 7,836.5 613.4 6,851.5
mm 1,931.0 83.8 235.0 104.5 226.4 622.4 783.6 61.3 685.2
Tabel 1.8.3. Total farm water supply dengan efisiensi lapangan 70%
Total Total Total Total
FWS FWS FWS FWS l/s l/s l/s l/s 24 hrs 12 hrs 10 hrs 8 hrs 5-May 29.13 58.26 69.91 87.39 15-May 29.17 58.33 70.00 87.50 25-May 29.15 58.29 69.95 87.44 4-Jun 25.06 50.12 60.14 75.17 14-Jun 24.11 48.22 57.87 72.33 24-Jun 23.93 47.85 57.42 71.78 4-Jul 1.96 3.92 4.70 5.88 14-Jul 2.47 4.94 5.93 7.42 24-Jul 2.81 5.62 6.75 8.43 3-Aug 8.18 16.35 19.63 24.53 13-Aug 14.75 29.49 35.39 44.24 23-Aug 23.55 47.10 56.52 70.65 2-Sep 30.17 60.35 72.42 90.52 12-Sep 41.25 82.49 98.99 123.74 22-Sep 53.67 107.35 128.82 161.02 2-Oct 62.18 124.36 149.23 186.53 12-Oct 66.16 132.31 158.78 198.47 22-Oct 66.42 132.84 159.41 199.26 1-Nov 64.96 129.91 155.89 194.87 11-Nov 60.68 121.35 145.62 182.03 21-Nov 48.84 97.68 117.21 146.51 1-Dec 23.67 47.33 56.80 71.00 11-Dec 4.85 9.71 11.65 14.56 21-Dec 0.61 1.22 1.47 1.84 31-Dec 0.41 0.82 0.98 1.22 10-Jan 22.20 44.39 53.27 66.59 20-Jan 22.07 44.13 52.96 66.20 30-Jan 21.96 43.91 52.70 65.87 9-Feb 6.94 13.88 16.66 20.82 19-Feb 6.94 13.88 16.66 20.82 1-Mar 20.91 41.82 50.19 62.73 11-Mar 20.91 41.82 50.19 62.73 21-Mar 20.91 41.82 50.19 62.73 31-Mar 21.15 42.30 50.77 63.46 10-Apr 31.36 62.72 75.26 94.07 20-Apr 32.62 65.24 78.29 97.86 30-Apr 33.27 66.54 79.85 99.81
Tabel 1.8.4. Maksimum kapasitas pompa pada berbagai jam kerja per hari
MAX 66.42 132.84 159.41 199.26 Convey Eff. 80% GROSS MAX 83.02 83.02 166.05 199.26l/s l/s l/s l/s
Tabel 1.8.5. Keperluan air irigasi untuk tebu dan jagung
Luas tanam (Ha) 1.20 Luas tanam (Ha) 6.02
24 hrs 24 hrs Jam 24 hrs Jam
Tebu l/s l/s gross Aktual Jagung l/s gross Aktual
5-May 0.02 May-1 0.03 0.1 Feb-1 0.00 0.00 0.0
15-May 0.10 May-2 0.12 0.6 Feb-2 0.00 0.00 0.0
25-May 0.24 May-3 0.30 1.5 Feb-3 0.00 0.00 0.0
4-Jun 0.40 Jun-1 0.50 2.4 Mar-1 0.00 0.00 0.0
14-Jun 0.48 Jun-2 0.60 2.9 Mar-2 0.00 0.00 0.0
24-Jun 0.61 Jun-3 0.77 3.8 Mar-3 0.24 0.30 1.1
4-Jul 0.77 Jul-1 0.96 4.7 Apr-1 0.72 0.90 3.2
14-Jul 0.94 Jul-2 1.17 5.7 Apr-2 0.96 1.20 4.2
24-Jul 1.12 Jul-3 1.40 6.8 Apr-3 1.14 1.43 5.0
3-Aug 1.27 Aug-1 1.59 7.8 May-1 0.19 0.24 0.8
13-Aug 1.39 Aug-2 1.74 8.5 May-2 0.15 0.19 0.7
23-Aug 1.45 Aug-3 1.82 8.9 May-3 0.08 0.10 0.3
2-Sep 1.50 Sep-1 1.88 9.2 Jun-1
12-Sep 1.54 Sep-2 1.92 9.4 Jun-2
22-Sep 1.56 Sep-3 1.95 9.6 Jun-3
2-Oct 1.60 Oct-1 2.00 9.8 Jul-1 0.18 0.23 0.8
12-Oct 1.61 Oct-2 2.01 9.9 Jul-2 0.42 0.53 1.8
22-Oct 1.63 Oct-3 2.04 10.0 Jul-3 0.54 0.68 2.4
1-Nov 1.63 Nov-1 2.04 10.0 Aug-1 0.72 0.90 3.2
11-Nov 1.62 Nov-2 2.03 9.9 Aug-2 1.20 1.50 5.3
21-Nov 1.56 Nov-3 1.95 9.6 Aug-3 1.80 2.26 7.9
1-Dec 1.28 Dec-1 1.61 7.9 Sep-1 2.17 2.71 9.5
11-Dec 0.94 Dec-2 1.17 5.7 Sep-2 2.29 2.86 10.0
21-Dec 0.61 Dec-3 0.77 3.8 Sep-3 2.29 2.86 10.0
31-Dec 0.41 Jan-1 0.51 2.5 Oct-1 2.23 2.78 9.7
10-Jan 0.26 Jan-2 0.33 1.6 Oct-2 1.74 2.18 7.6
20-Jan 0.13 Jan-3 0.17 0.8 Oct-3 0.78 0.98 3.4
30-Jan 0.02 Feb-1 0.03 0.1 Nov-1
9-Feb 0.00 Feb-2 0.00 0.0 Nov-2
19-Feb 0.00 Feb-3 0.00 0.0 Nov-3
1-Mar 0.00 Mar-1 0.00 0.0 Dec-1
11-Mar 0.00 Mar-2 0.00 0.0 Dec-2
21-Mar 0.00 Mar-3 0.00 0.0 Dec-3
31-Mar 0.00 Apr-1 0.00 0.0 Jan-1
10-Apr 0.01 Apr-2 0.02 0.1 Jan-2
20-Apr 0.05 Apr-3 0.06 0.3 Jan-3
30-Apr 0.07
MAX l/s gross MAX l/s gross
Pump Cap. 24 hrs 2.04 24 hrs 2.86
12 hrs 4.08 12 hrs 5.72
10 hrs 4.90 10 hrs 6.86
Tebu Jagung
Tabel 1.8.6. Keperluan air irigasi untuk kedele, padi sawah, dan sorghum
Luas tanam (Ha) 8.95 Luas tanam (Ha) 55.60 Luas tanam (Ha) 1.3024 hrs Jam 24 hrs Jam 24 hrs Jam
Kedele l/s gross
Aktual Padi+
Sorghum
l/s gross Aktual Sorghum l/s
gross
Aktual
Feb-1 Feb-1 8.68 1.1 Feb-1 0.00 0.0
Feb-2 Feb-2 8.68 1.1 Feb-2 0.00 0.0
Feb-3 Feb-3 8.68 1.1 Feb-3 0.00 0.0
Mar-1 0.00 0.0 Mar-1 26.14 3.5 Mar-1 0.00 0.0
Mar-2 0.00 0.0 Mar-2 26.14 3.5 Mar-2 0.00 0.0
Mar-3 0.00 0.0 Mar-3 26.14 3.5 Mar-3 0.00 0.0
Apr-1 0.22 0.5 Apr-1 38.06 5.0 Apr-1 0.00 0.0
Apr-2 1.45 3.4 Apr-2 38.06 5.0 Apr-2 0.00 0.0
Apr-3 2.01 4.7 Apr-3 38.06 5.0 Apr-3 0.00 0.0
May-1 2.24 5.3 May-1 32.72 4.3 May-1 0.00 0.0
May-2 2.46 5.8 May-2 32.72 4.3 May-2 0.03 0.2
May-3 2.57 6.1 May-3 32.72 4.3 May-3 0.24 1.6
Jun-1 1.90 4.5 Jun-1 28.07 3.7 Jun-1 0.55 3.7
Jun-2 0.67 1.6 Jun-2 28.07 3.7 Jun-2 0.79 5.4
Jun-3 0.00 0.0 Jun-3 28.07 3.7 Jun-3 1.07 7.3
Jul-1 0.00 0.0 Jul-1 0.00 0.0 Jul-1 1.26 8.6
Jul-2 0.00 0.0 Jul-2 0.00 0.0 Jul-2 1.39 9.5
Jul-3 0.00 0.0 Jul-3 0.00 0.0 Jul-3 1.44 9.8
Aug-1 0.56 1.3 Aug-1 6.26 0.8 Aug-1 1.47 10.0
Aug-2 1.12 2.6 Aug-2 13.21 1.7 Aug-2 1.43 9.7
Aug-3 1.57 3.7 Aug-3 22.94 3.0 Aug-3 1.31 8.9
Sep-1 2.46 5.8 Sep-1 30.58 4.0 Sep-1 0.99 6.7
Sep-2 3.58 8.4 Sep-2 43.79 5.8 Sep-2 0.53 3.6
Sep-3 4.14 9.7 Sep-3 58.38 7.7 Sep-3 0.32 2.2
Oct-1 4.14 9.7 Oct-1 68.81 9.1 Oct-1 0.00 0.0
Oct-2 4.25 10.0 Oct-2 74.37 9.8 Oct-2 0.00 0.0
Oct-3 3.92 9.2 Oct-3 75.76 10.0 Oct-3 0.00 0.0
Nov-1 2.57 6.1 Nov-1 75.06 9.9 Nov-1 0.18 1.2
Nov-2 1.01 2.4 Nov-2 70.89 9.4 Nov-2 0.36 2.4
Nov-3 0.00 0.0 Nov-3 57.69 7.6 Nov-3 0.41 2.7
Dec-1 0.00 0.0 Dec-1 27.80 3.7 Dec-1 0.18 1.2
Dec-2 0.00 0.0 Dec-2 4.87 0.6 Dec-2 0.03 0.2
Dec-3 0.00 0.0 Dec-3 0.00 0.0 Dec-3 0.00 0.0
Jan-1 0.00 0.0 Jan-1 27.42 3.6 Jan-1 0.00 0.0
Jan-2 0.00 0.0 Jan-2 27.42 3.6 Jan-2 0.00 0.0
Jan-3 0.00 0.0 Jan-3 27.42 3.6 Jan-3 0.00 0.0
MAX l/s gross MAX MAX 24 hrs 4.25 24 hrs 75.76 24 hrs 1.47 12 hrs 8.50 12 hrs 151.51 12 hrs 2.95 10 hrs 10.21 10 hrs 181.81 10 hrs 3.54 Kedele Padi+ Sorghum Sorghum Kap. pompa l/s/ha 1.14 3.27 2.73
Jam Kerja Aktual Pompa Total Tanaman
Kapasitas Pompa 199.3 L/det, Luas Tanaman 73.1 ha, CI = 1.98, Max = 10 jam/hari
0.0 2.0 4.0 6.0 8.0 10.0 12.0 Ma y-1 Ma y-2 Ma y-3 Jun -1 Jun -2 Jun -3
Jul-1Jul-2Jul-3Aug-1Aug-2Aug-3Sep-1Sep-2Sep-3Oct -1 Oct -2 Oct -3 N ov-1 N ov-2 N ov-3 D ec-1 D ec-2 D ec-3 Jan -1 Jan -2 Jan -3 Fe b-1 Fe b-2 Fe b-3
Mar-1Mar-2Mar-3Apr-1Apr-2Apr-3
Bulan Jam/Hari
Jam Kerja Pompa Aktual Tebu
Kapasitas Pompa 4.9 L/det, Luas Tanam 1.2 Ha, CI = 1.0, Max 10 jam/hari
0.0 2.0 4.0 6.0 8.0 10.0 12.0 M ay-1 M ay-2 M ay-3 J un-1 J un-2 J un-3 Jul-1 Jul-2 Jul-3 A ug-1 A ug-2 A ug-3 S ep-1 S ep-2 S ep-3 Oct-1 Oct-2 Oct-3 N ov-1 N ov-2 N ov-3 D ec-1 D ec-2 D ec-3 J an-1 J an-2 J an-3 F eb-1 F eb-2 F eb-3 M ar-1 M ar-2 M ar-3 Apr-1 Apr-2 Apr-3 Bulan Jam/Hari
Jam Operasi Pompa Aktual Jagung
Kapasitas Pompa 6.86 L/det, Luas Tanam 6 ha, CI = 2.0, Max = 10 jam/hari
0.0 2.0 4.0 6.0 8.0 10.0 12.0 Fe b-1 Fe b-2 Fe b-3
Mar-1Mar-2Mar-3Apr-1Apr-2Apr-3Ma y-1 Ma y-2 Ma y-3 Jun -1 Jun -2 Jun -3
Jul-1Jul-2Jul-3Aug-1Aug-2Aug-3Sep-1Sep-2Sep-3Oct-1Oct-2Oct-3Nov-1 N ov-2 N ov-3 D ec-1 D ec-2 D ec-3 Jan -1 Jan -2 Jan -3 Bulan Jam/Hari
Jam Kerja Pompa Aktual Kedele
Kapasitas Pompa 10.2 L/det, Luas Tanam 8.95 ha, CI = 2.0, Max = 10 jam/hari
0 2 4 6 8 10 12 Fe b-1 Fe b-2 Fe b-3
Mar-1Mar-2Mar-3Apr-1Apr-2Apr-3Ma y-1 Ma y-2 Ma y-3 Jun -1 Jun -2 Jun -3
Jul-1Jul-2Jul-3Aug-1Aug-2Aug-3Sep-1Sep-2Sep-3Oct-1Oct-2Oct-3Nov-1 N ov-2 N ov-3 D ec-1 D ec-2 D ec-3 Jan -1 Jan -2 Jan -3 Bulan Jam/Hari
Jam Kerja Pompa Aktual Sorghum
Kapasitas Pompa 3.54 L/det, Luas Tanam 1.3 ha, CI = 2.0, Max = 10 jam/hari
0.0 2.0 4.0 6.0 8.0 10.0 12.0 Fe b-1 Fe b-2 Fe b-3
Mar-1Mar-2Mar-3Apr-1Apr-2Apr-3Ma y-1 Ma y-2 Ma y-3 Jun -1 Jun -2 Jun -3
Jul-1Jul-2Jul-3Aug-1Aug-2Aug-3Sep-1Sep-2Sep-3Oct -1 Oct -2 Oct -3 N ov-1 N ov-2 N ov-3 D ec-1 D ec-2 D ec-3 Jan -1 Jan -2 Jan -3 Bulan Jam/Hari
Jam Kerja Pompa Aktual Padi-Sorghum
Kapasitas Pompa 181.8 L/det, Luas Tanam 55.6 ha, CI = 2.0, Max = 10 jam/hari
0.0 2.0 4.0 6.0 8.0 10.0 12.0 Fe b-1 Fe b-2 Fe b-3
Mar-1Mar-2Mar-3Apr-1Apr-2Apr-3Ma y-1 Ma y-2 Ma y-3 Jun -1 Jun -2 Jun -3
Jul-1 Jul-2Jul-3Aug-1Aug-2Aug-3Sep-1Sep-2Sep-3Oct-1Oct-2Oct-3Nov-1 N ov-2 N ov-3 D ec-1 D ec-2 D ec-3 Jan -1 Jan -2 Jan -3 Bulan Jam/Hari
1.8.4.
Jenis Pompa
Untuk total luasan tanam 73.1 Ha, pada maksimum jam kerja pompa 10 jam/hari
maka total kapasitas pompa yang diperlukan adalah 199.3 L/det (12 m
3/mnt). Untuk
total luasan 100 Ha, diperlukan total kapasitas pompa sekitar 272.7 L/det (16.4
m
3/mnt). Jenis pompa yang dipilih adalah pompa axial yang berkarakteristik head rendah
dan debit besar. Pompa ini cocok untuk keperluan irigasi dan drainase di lahan rendah dan
datar. Berdasar beberapa leaflet produsen pompa dipilih Pompa Axial RH-30V, Tirta Pahala
III
(Gambar 1.8.8).
Data teknik pada
Tabel 1.8.8.
Jika tersedia dipilih ukuran yang lebih
kecil dengan kapasitas sekitar 300 Lt/det. Alternatif lainnya pompa axial Tirta Pahala III
– RH 6V
(Gambar 1.8.9 dan Tabel 1.8.9),
dengan kapasitas yang lebih besar
1Pompa kecil dapat dipindah
(movable)
4 HP, dengan kapasitas 150 Lt/menit (2.5
Lt/det)
.
Jika tidak tersedia di pasaran dapat digunakan alternatif kedua, yakni jenis pompa
centrifugal. Sebagai salah satu contoh adalah tipe aliran campur pompa volute merk Ebara
ukuran 300 mm model 300 SZ
(Gambar 1.8.10).
Dengan H = 5 m, Q = 16 m
3/mnt (267
L/det), Putaran pompa 980 RPM, Daya motor 22 KW, Daya mesin 30 HP
(Gambar 1.8.11).
Sistim penyediaan air tawar untuk irigasi dilakukan dengan cara pemompaan air
dari rawa ke saluran drainase jalan mengalir ke lokasi pompa sprinkler di
long storage
dan
ke saluran drainase batas petakan lahan. Untuk itu diperlukan
box culvert
penghubung
saluran di bawah jalan utama. Saluran drainase jalan berfungsi ganda sebagai saluran
pembuang pada MH dan sebagai saluran pasok air pada MK. Dari saluran drainase jalan
utama maupun jalan pertanian, air dipompa lagi untuk mengairi tanaman di lahan usaha.
Dari
long storage
air dipompa ke unit sprinkler petakan lingkaran. Mesin pompa untuk
sprinkler sudah tersedia dengan daya 140 HP.
Dengan demikian pompa yang diperlukan adalah satu unit pompa di dekat rawa
dengan kapasitas 272.7 L/det (16.4 m
3/mnt), dan beberapa unit pompa dengan kapasitas
sesuai dengan masing-masing petakan dan pola tanamnya termasuk pompa sprinkler yang
sudah ada sekarang.
2
1
Informasi lainnya tentang pompa merk Ebara, centrifugal, H = 20 m, Q = 6 000 m3/jam (harga 94 750 US$ (Rp. 1,042,250,000); Torishima import 270 000 US$ (Rp. 2,970,000,000).
2
Kapasitas pompa operasional sekitar 50% dari karakteristik (pompa baru)
, head 10 m dapat digunakan jenis pompa centrifugal Narita mesin penggerak
Robin bahan bakar bensin. Karateristik pompa ini tercantum pada
Tabel 1.8.11 dan
Gambar 1.8.10
. Jika menggunakan pompa 4 HP yang dapat dipindah, maka jumlah unit
pompa yang diperlukan untuk setiap blok petakan tanaman tercantum pada
Tabel 1.8.7
.
Berdasarkan hasil rapat tanggal 3 Pebruari 2009 untuk kegiatan MT1 2009
(Pebruari – Mei) rencana tanam dan keperluan jumlah pompa air untuk berbagai petakan
tanaman tercantum pada
Tabel 1.8.10
. Lokasi petakan tercantum pada
Gambar 1.8.13.
Tabel 1.8.7. Jumlah unit pompa 4 HP yang diperlukan
Kebutuhan Jumlah Pompa per Luas TanamanPompa 4 PK Robin Head (m) 10 Q (L/det) 2.5
Kapasitas Pompa Jumlah pompa
Tanaman CI Luas neto
(ha) Petakan L/s/ha L/s Unit Units
Tebu 1.00 1.20 T1-9 4.08 4.90 1.96 2
Jagung 2.00 6.02 T1-2,T1-8,T1-2 1.14 6.86 2.74 3
Kedele 2.00 8.95 T1-4,T1-5,T1-7 1.14 10.21 4.08 4
Padi-Sorghum 2.00 55.60 Pd/Pa:1-14 3.27 181.81 72.72 73
Sorghum 2.00 1.30 T1-6,T1-3 2.73 3.54 1.42 2
Tabel 1.8.8. Data teknik pompa axial Tirta Pahala III-RH 30V
No Parameter Keterangan
1 Kapasitas 5000 m3/jam atau 1390 Lt/det
2 Daya capai 4 meter
3 Diamater pipa 30” (760 mm)
4 Motor penggerak Diesel 125 TK
5 Putaran kipas 500 RPM
6 Putaran motor penggerak 2000 RPM
7 Transmisi Langsung ke kotak transmisi, R = 4 : 1
8 Konsumsi bahan bakar 20 Lt/jam
9 Tinggi alat 5.28 meter
Tabel 1.8.9. Data teknik pompa axial Tirta Pahala III-RH 6V
No Parameter Keterangan
1 Panjang 1580 mm
2 Lebar 450 mm
3 Garis tengah 150 mm
4 System Axial multi stage
5 Putaran 2000 RPM
6 Daya capai 18 meter
7 Debit pada 14 m 60 Lt/det
8 Berat pompa 118.5 kg
9 Tenaga penggerak 18 HP/2000 RPM
Tabel 1.8.10 Rencana tanam dan jumlah pompa air yang diperlukan MT1 2009
POMPA AIR Pompa 4 PK, 2 inchi Head (m) 10 Q (L/det) 2.5Rencana tanam MT1 2009 Harga Pompa/unit 3,000,000
Pipa dll 3,000,000
Kap. Pompa Total 6,000,000
Tanaman Luas neto
(ha) Petakan L/s/ha L/s Unit Units Rp Keterangan Tebu bibit 5.7 T2-16,
T1-8
4.08 23.256 9.3 9 54,000,000 Padi sawah MH 1.9 Pd/Pa-11 1.2 2.304 0.9 1 6,000,000 Padi ladang MH 16.4
Pd/Pa-13,12 1 19.68 0 0 pakai Sprinkler 3.3 Pd/Pa-10 1 3.3 1.3 1 6,000,000 Percobaan non-padi 1.6 T2-14 1.14 1.824 0.7 1 6,000,000 Total 28.9 Total 12 72,000,000
Gambar 1.8.8. Pompa axial Tirta Pahala III - RH 30V
Gambar 1.8.10. Pompa volut campur Ebara model 300 SZ
Tabel 1.8.11 Spesifikasi pompa Narita
Model RTG200N RTK200N
Pompa Tipe Pompa sentrifugal self priming
Diameter pisap isap-tekan 2 inchi x 2 inchi
Total ketinggian 26 meter 23 meter
Debit maksimum (Lt/mnt) 500 420
Tinggi isap 8 meter
Seal mekanis Karbon-keramik
Mesin Model EY15D EY15DK
Tipe Mesin Robin 4 langkah, pendingin udara
Bahan bakar Bensin Minyak tanah
Kapasitas tangki BB 2.8 liter 2.6 liter
Sitem menghidupkan mesin Recoil starter
Ukuran panjang x lebar x tinggi (mm) 460 x 310 x 410 mm
Berat bersih 23 kg 24 kg
Perlengkapan standar Kunci busi (1 bh)
Saringan (1 bh) Kopling pipa (2 bh) Klem pipa (3 bh)
