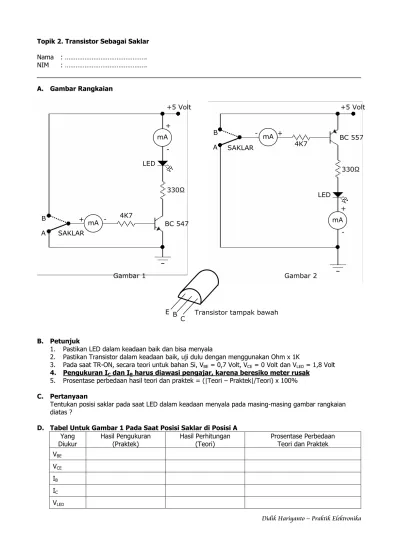

Didik Hariyanto – Praktik Elektronika Topik 2. Transistor Sebagai Saklar

Nama : ……….

NIM : ……….

A. Gambar Rangkaian

B. Petunjuk

1. Pastikan LED dalam keadaan baik dan bisa menyala

2. Pastikan Transistor dalam keadaan baik, uji dulu dengan menggunakan Ohm x 1K

3. Pada saat TR-ON, secara teori untuk bahan Si, VBE = 0,7 Volt, VCE = 0 Volt dan VLED = 1,8 Volt 4. Pengukuran IC dan IB harus diawasi pengajar, karena beresiko meter rusak

5. Prosentase perbedaan hasil teori dan praktek = (|Teori – Praktek|/Teori) x 100%

C. Pertanyaan

Tentukan posisi saklar pada saat LED dalam keadaan menyala pada masing-masing gambar rangkaian diatas ?

D. Tabel Untuk Gambar 1 Pada Saat Posisi Saklar di Posisi A Yang

Diukur

Hasil Pengukuran (Praktek)

Hasil Perhitungan (Teori)

Prosentase Perbedaan Teori dan Praktek VBE

VCE

IB

IC

VLED

BC 557 +5 Volt

LED

330Ω 4K7

B

A SAKLAR

Gambar 2

mA +

- -

mA +

BC 547 330Ω

B 4K7

+5 Volt

A

LED

[image:1.612.58.558.140.506.2]

SAKLAR

Gambar 1 mA

mA

+

-

- +

E B C

(2)

Didik Hariyanto – Praktik Elektronika E. Tabel Untuk Gambar 1 Pada Saat Posisi Saklar di Posisi B

Yang Diukur

Hasil Pengukuran (Praktek)

Hasil Perhitungan (Teori)

Prosentase Perbedaan Teori dan Praktek VBE

VCE

IB

IC

VLED

F. Tabel Untuk Gambar 2 Pada Saat Posisi Saklar di Posisi A Yang

Diukur

Hasil Pengukuran (Praktek)

Hasil Perhitungan (Teori)

Prosentase Perbedaan Teori dan Praktek VBE

VCE

IB

IC

VLED

G. Tabel Untuk Gambar 2 Pada Saat Posisi Saklar di Posisi B Yang

Diukur

Hasil Pengukuran (Praktek)

Hasil Perhitungan (Teori)

Prosentase Perbedaan Teori dan Praktek VBE

VCE

IB

IC

VLED

H. Jawaban Pertanyaan

[image:2.612.58.555.56.481.2]

Gambar

Gambar 1 Gambar 2
Tabel Untuk Gambar 2 Pada Saat Posisi Saklar di Posisi A
