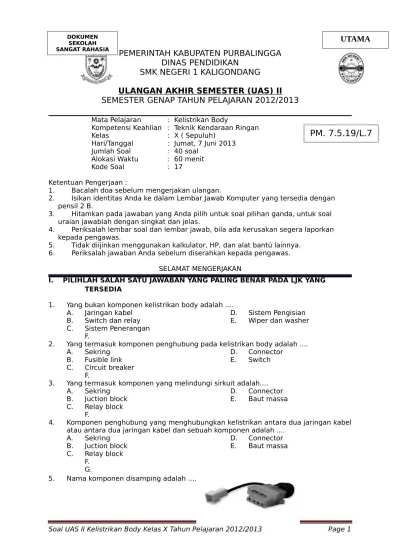

PEMERINTAH KABUPATEN PURBALINGGA
DINAS PENDIDIKAN
SMK NEGERI 1 KALIGONDANG
ULANGAN
AKHIR
SEMESTER (U
AS
) II
SEMESTER GENAP TAHUN PELAJARAN 2012/2013
Mata Pelajaran : Kelistrikan Body
Kompetensi Keahlian : Teknik Kendaraan Ringan Kelas : X ( Sepuluh)
Hari/Tanggal : Jumat, 7 Juni 2013 Jumlah Soal : 40 soal
Alokasi Waktu : 60 menit Kode Soal : 17
Ketentuan Pengerjaan :
1. Bacalah doa sebelum mengerjakan ulangan.
2. Isikan identitas Anda ke dalam Lembar Jawab Komputer yang tersedia dengan pensil 2 B.
3. Hitamkan pada jawaban yang Anda pilih untuk soal pilihan ganda, untuk soal uraian jawablah dengan singkat dan jelas.
4. Periksalah lembar soal dan lembar jawab, bila ada kerusakan segera laporkan kepada pengawas.
5. Tidak diijinkan menggunakan kalkulator, HP, dan alat bantú lainnya. 6. Periksalah jawaban Anda sebelum diserahkan kepada pengawas.
SELAMAT MENGERJAKAN
I. PILIHLAH SALAH SATU JAWABAN YANG PALING BENAR PADA LJK YANG TERSEDIA
1. Yang bukan komponen kelistrikan body adalah .... A. Jaringan kabel
B. Switch dan relay C. Sistem Penerangan
D. Sistem Pengisian E. Wiper dan washer
F.
2. Yang termasuk komponen penghubung pada kelistrikan body adalah .... A. Sekring
B. Fusible link C. Circuit breaker
D. Connector E. Switch
F.
3. Yang termasuk komponen yang melindungi sirkuit adalah.... A. Sekring
B. Juction block C. Relay block
D. Connector E. Baut massa
F.
4. Komponen penghubung yang menghubungkan kelistrikan antara dua jaringan kabel atau antara dua jaringan kabel dan sebuah komponen adalah ....
A. Sekring D. Connector
DOKUMEN SEKOLAH SANGAT RAHASIA
UTAMA
A. Sekring B. Juction block C. Relay block D. Connector E. Baut massa
F.
6. Nama komponen disamping adalah ....
A. Sekring B. Juction block C. Relay block D. Connector E. Baut massa
F.
A. Fuse
B. Juction block C. Relay block D. Connector E. Baut massa
F.
8. Nama komponen disamping adalah .... A. Fuse
B. Juction block C. Relay block D. Connector
E. Baut massa F.
G.
H. Transmisi I. Rear axle J.
9. Nama komponen pelindung disamping adalah.... A. Corrugated tube
B. Clamp C. Relay block D. Connector E. Protector F.
10. Nama komponen pelindung disamping adalah.... A. Corrugated tube
B. Clamp C. Relay block D. Connector E. Protector F.
11. Sebuah rangkaian kelistrikan dipasang fuse blade berwarna merah,arus maksimal yang diijinkan adalah....
A. 5 Ampere B. 10 Ampere C. 15 Ampere D. 20 Ampere E. 25 Ampere F.
12. Komponen pelindung sirkuit yang membenkokan lempengannya pada saat arus berlebihan adalah ....
A. Fuse B. Fusible link C. Circuit breaker D. Corugated tube E. Protector F.
13. Gambar switch putar pada gambar dibawah adalah ....
A. B.
C. D. E.
B. C. D. E.
14. Gambar switch tuas pada gambar dibawah adalah ....
15. Gambar switch tekan pada gambar dibawah adalah ....
A. B.
C. D. E.
B. C. D. E.
16. Perhatikan gambar di samping!
A. Kode terminal untuk A dan B adalah .... B. 30 dan 58
17. Pada penggunaan relay, terminal yang pemasangan pada arus negatif dan positif boleh dbolak balik adalah ....
A. 30 dan 85
18. Lampu yang berfungsi menerangi jalan pada bagian depan adalah.... .... A. Head light
B. Tail light
C. Clearence light D. Brake light E. Turn signal light
F.
19. Lampu yang berfungsi memberi isyarat lebar kendaraan pada malam hari pada bagian depan kendaraan adalah.... ....
A. Clearence light B. Head light C. Tail light D. Brake light E. Turn signal light
F.
20. Lampu yang berfungsi memberi isyarat parkir dalam keadaan darurat adalah.... .... A. Hazard warning light
B. Clearence light C. Head light D. Brake light E. Turn signal light
F.
22. Lampu peringatan pada dashboard yang menunjukkan bahwa sistem pengisian tidak berfungsi normal adalah ....
A. Oil preasure warning light B. Brake warning light C. Charge warning light D. Fuel warning light E. High beam indikator
F.
23. Lampu peringatan pada dashboard yang menunjukkan bahwa lampu besar bekerja pada lampu jauh adalah....
A. Oil preasure warning light B. Brake warning light C. Charge warning light D. Fuel warning light E. High beam indikator
F.
24. Fungsi wiper pada kendaraan adalah .... A. Membersihkan oli mesin
B. Membersihkan kaca mobil C. Mengukur putaran roda D. Mengukur kecepatan mesin
E. Mengukur temperatur air pendingin F.
25. Simbol baterai ditunjukkan pada gambar ...
A. B. C. D. E.
26. Simbol ground ditunjukkan pada gambar ...
A. B. C. D. E.
27. Simbol lampu 1 filamen ditunjukkan pada gambar ...
A. B. C. D. E.
28. Arti warna kode B pada kabel adalah... A. Biru
29. Kabel warna biru/putih pada rangkaian dituliskan kode .... A. R – B
A. B. C. D. E. B.
C. D.
31. Dimmer switch pada gambar di bawah ini adalah....
A. B. C. D. E. B.
C. D.
32. Light Control switch pada gambar di bawah ini adalah....
A. B. C. D. E. B.
C. D.
33. Pada Rangkaian Head light, agar lampu flash bisa difungsikan saklar HF dihubungkan dengan terminal...
A. HU dihubungkan dengan ....
A. Ground
35. Pada Rangkaian lampu tanda belok terminal B pada flasher terhubung dengan ... A. TB Saklar
B. TL Saklar C. TR Saklar D. B1 Saklar E. B2 Saklar
F.
II. JAWABLAH PERTANYAAN DIBAWAH INI DENGAN SINGKAT DAN JELAS PADA LEMBAR JAWAB YANG TERSEDIA !
36. Gambarkan 2 tipe sekring (fuse)!
37. Jelaskan alasan mengapa baut massa sangat penting pada rangkaian kelistrikan! 38. Gambarkan rangkaian Turn signal dan hazard warning light!
39. Gambarkan rangkaian tail light dan clearence light!
40. Gambarkan rangkaian head light pengendali (-) menggunakan relay! A.
L. M. N. O. P.
