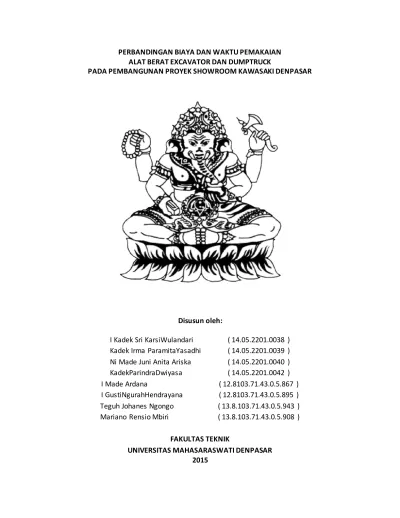

PERBANDINGAN BIAYA DAN WAKTU PEMAKAIAN ALAT BERAT EXCAVATOR DAN DUMPTRUCK
PADA PEMBANGUNAN PROYEK SHOWROOM KAWASAKI DENPASAR
Disusun oleh:
I Kadek Sri KarsiWulandari ( 14.05.2201.0038 ) Kadek Irma ParamitaYasadhi ( 14.05.2201.0039 ) Ni Made Juni Anita Ariska ( 14.05.2201.0040 ) KadekParindraDwiyasa ( 14.05.2201.0042 ) I Made Ardana ( 12.8103.71.43.0.5.867 ) I GustiNgurahHendrayana ( 12.8103.71.43.0.5.895 ) Teguh Johanes Ngongo ( 13.8.103.71.43.0.5.943 ) Mariano Rensio Mbiri ( 13.8.103.71.43.0.5.908 )
FAKULTAS TEKNIK
ii
KATA PENGANTAR
Puji dan syukur kepada Tuhan YME karena berkat rahmat dan hidayah-Nya Makalah ini
mengenal alat berat dalam proyek pembangunan showroom ini dapat kelompok kami
selesaikan dengan baik atau kurang.Dengan hal tersebut, maka diharapkan makalah ini dapat
memberikan wawasan yang lebih baik kepada mahasiswa teknik sipil khususnya dan
masyarakat umumnya, terhadap hal yangberhubungan dengan Pemindahan Tanah
Mekanis.Tidak lupa kelompok kami ingin mengucapkan terima kasih kepada semua pihak yang
telahmembantu dalam penyusunan makalah. Saran dan kritik yangmembangun sangat kami
harapkan guna perbaikan di masa datang.
Denpasar, November 2015
iii
DAFTAR ISI
KATA PENGANTAR _______________________________________________________________________ II
DAFTAR ISI _____________________________________________________________________________III
BAB I PENDAHULUAN ____________________________________________________________________ 1
1.1 LATAR BELAKANG _____________________________________________________________________ 1 1.2 TINJAUAN PROYEK _____________________________________________________________________ 2 1.3 TUJUAN PENULISAN ____________________________________________________________________ 2 1.4 LINGKUP PEMBAHASAN _________________________________________________________________ 2 BAB II TINJAUAN PUSTAKA________________________________________________________________ 3
2.1 RUANG LINGKUP ______________________________________________________________________ 3 2.2 METODE PERHITUNGAN _________________________________________________________________ 4 BAB III METODOLOGI PENULISAN __________________________________________________________ 5
3.1 PENCARIAN DATA PRIMER _______________________________________________________________ 5 3.2 PENCARIAN DATA SEKUNDER _____________________________________________________________ 5 BAB IV HASIL DAN PEMBAHASAN SOAL _____________________________________________________ 6
4.1 NAMA PROYEK _______________________________________________________________________ 6 4.2 NAMA KONTRAKTOR ___________________________________________________________________ 6 4.3 NILAI PROYEK TOTAL ___________________________________________________________________ 6 4.4 NILAI PROYEK ALAT BERAT _______________________________________________________________ 6 4.5 LOKASI PENELITIAN ____________________________________________________________________ 6 PERHITUNGAN PRODUKSI ALAT BERAT EXCAVATOR OLEH KONTRAKTOR __________________________________ 7 PERHITUNGAN PRODUKSI ALAT BERAT DUMP TRUK _________________________________________________ 8 MENGGUNAKAN TENAGA MANUAL_____________________________________________________________ 9
BAB V SIMPULAN _______________________________________________________________________ 10
DAFTAR PUSTAKA ______________________________________________________________________ 15
1
BAB I PENDAHULUAN
1.1 Latar Belakang
Indonesia merupakan salah satu negara yang sedang berkembangsaat ini terutama
dalam bidang industri. Dalam perkembanganindustri yang begitu pesat tentu saja hal ini juga
akan mempengaruhitransportasi untuk ikut berkembang danmenjadikan produsen kendaraan
semakin melebarkan sayapnya. Pembangunan Proyek Showroom Dealer PT.Duta Intika
Kawasaki Denpasar di Jalan Teuku Umar Barat ( Marlboro ) No.111 Denpasar dilaksanakan
untuk mengembangkan produk bisnis dalam bidang otomotif yang dimana proyek ini hanya
menggunakan alat berat penggali tanah di area basement yaitu Excavator dan juga alat muat
yaitu dump truck untuk mengangkat hasil galian ke tempat pembuangan. Proyek ini dikerjakan
oleh PT. ALRE UDAYA JAYA.
Showroom adalah ruang pamer, ruang yang khusus digunakan sebagai tempat
memamerkan motor. Masyarakat umum menyebut demikian karena secara global dan sudah
menjadi kebiasaan berasumsi bahwa tempat untuk memajang bernama showroom. Dimana
showroom atau ruang pamer mobil dengan satu merk yang sudah mendunia dan berada dalam
satu negara terdiri dari beberapa cabang dalam satu kota dan hanya ada satu pusat dalam satu
negara, serta ruang pamer dengan berbagai merk kendaraan serta tidak memberikan fasilitas
lengkap, maka masyarakat tetap menyebutnya showroom mobil bekas. Kata -kata showroom
pun menjadi sama pengertiannya yaitu tempat untuk memajang mobil. Padahal kata showroom
tidak demikian artinya, menurut Gilbert Mc Devinn adalah wilayah atau tempat yang
menyediakan jasa jual beli mobil dengan fasilitas lengkap seperti servis (bengkel), spare part
dan fasilitas pendukung lainnya. Selain itu showroom juga dapat diartikan sebagai tempat
2
1.2 Tinjauan Proyek
a. Menyediakan suatu tempat dimana seluruh produk motor kawasaki terdapat didalamnya.
b. Memudahkan konsumen untuk pembelian suku cadang. c. Menciptakan lapangan pekerjaan baru.
d. Letak showroom juga sangat strategis di jantung kota.
e. Menumbuhkan perekonomian di Teuku Umar dan lain – lain.
1.3 Tujuan Penulisan
1. Menghitung produktifitas kerja masing – masing alat berat yang digunakan.
2. Menganalisa jumlah cost alat berat dan juga ada beberapa data diterima yang hanya diberikan oleh kontraktor tersebut.
3. Membandingkan hasil analisis perhitungan produktifitas alat berat antara kontraktor bersangkutan dan kelompok
1.4 Lingkup Pembahasan
1. Gali tanah menggunakan Excavator untuk area Basement dengan kapasitas bucket penuh 0,4 𝑚3dengan Efiensi kerja 0,75
2. Alat muat menggunakan kendaraan Dump Truck untuk mengangkut
3
BAB II
TINJAUAN PUSTAKA
2.1 Ruang Lingkup
Alat-alat berat (yang sering dikenal di dalam ilmu Teknik Sipil) merupakan alat yang
digunakan untuk membantu manusia dalam melakukan pekerjaan pembangunan suatu
struktur bangunan. Alat berat merupakan faktor pentingdidalam proyek, terutama
proyek-proyek konstruksi maupun pertambangan dankegiatan lainnya dengan skala yang besar.
Excavator - Alat yang bekerjanya berputar bagian atasnya pada sumbu vertical di antara system roda-rodanya. Excavator/Backhoe dikhususkan untuk penggalian yangletaknya di
bawah kedudukan backhoe itu sendiri. Keuntungan backhoe jikadibandingkan terhadap
dragline dan clamshell yang fungsinya juga hamper sama adalahdapat menggali dengan
keadalaman yang jauh lebih teliti, juga bias digunakan sebagaialat pemuat bagi truck-truck.
Dump Truck - Truk yang isinya dapat dikosongkan tanpa penanganan. Dump truk biasa
digunakan untuk mengangkut barang semacam pasir, kerikil atau tanah untuk keperluan
konstruksi. Secara umum , dump truk dilengkapi dengan bak terbuka yang dioperasikan dengan
bantuan hidrolik, bagian depan dari bak itu bisa diangkat keatas sehingga memungkinkan
4
2.2 Metode Perhitungan
Sumber : [Ir. Rochmanhadi, 1982 Kapasitas dan Produksi Alat-alat Berat]:Persamaan dan Taksiran Produksi Excavator;
𝑄 =3600𝐶𝑚 𝑥 𝑞1 𝑥 𝐾 𝑥 𝐸 dan 𝑇𝑝 =𝐾𝑏 𝑥 𝐹𝑏 𝑥 3600 𝑥 𝐹𝑘 32
Keterangan :
Q : Produksi per jam (𝑚3⁄𝑗𝑎𝑚)
𝑞𝑙 : Kapasitas Bucket (𝑚3) 𝐾 : Faktor pengisian bucket 𝐶𝑚 : Waktu siklus (detik)
𝐸 : Kondisi manajemen dan medan kerja/faktor koreksi 𝑡1 : Waktu gali/waktu muat bucket (detik)
𝑡2 : Waktu swing (detik) 𝑡3 : Waktu buang (detik)
Banyaknya Trip ( T ) : 60
𝑇𝑜𝑡𝑎𝑙 𝑇𝑖𝑚𝑒 𝐶𝑦𝑐𝑙𝑒 ( 𝑚𝑒𝑛𝑖𝑡 )
Rumus waktu siklus Excavator dapat dihitung dengan persamaan berikut:
𝐶𝑚 = 𝑡1 + (2 𝑥 𝑡2) + 𝑡3
5
BAB III
METODOLOGI PENULISAN
3.1 Pencarian Data Primer
Pengumpulan data primer ini diperoleh langsung dari sumber asli baik itu melakukan
wawancara maupun observasi/survei langsung di lapangan. Wawancara, yaitu dengan
melakukan tanya jawab langsung dengan narasumber yang terkait untuk mendapatkan data
yang diperlukan. Data yang diperlukan ini berupa data-data mengenai proyek yang sudah
ditinjau selama ini terkait data alat berat yang digunakan, yakni:
Jenis dan Tipe Alat Berat yang digunakan :
Gambar Alat Berat yang digunakan di lokasi proyek
Volume Pekerjaan
Waktu Operasi
3.2 Pencarian Data Sekunder
Pengumpulan data sekunder bertujuan untuk mendapatkan informasi dan data
mengenai teori-teori apa saja yang berkaitan dengan pokok permasalahan yang diperoleh dari
buku materi kuliah dan internet dan lainnya. Selain itu semua hasil yg didapat tersebut
digunakan untuk mendapatkan gambaran tentang real teori yang dapat dipakai dalam
6
BAB IV
HASIL DAN PEMBAHASAN SOAL
4.1 Nama Proyek
Proyek yang dikerjakan ini adalah Proyek Showroom Kawasaki Denpasar terletak di Jalan Teuku Umar Barat, Denpasar, Bali
4.2 Nama Kontraktor
Proyek ini dilaksanakan oleh PT. ALRE UDAYA JAYA yang berada di
Jl. Permata 5/1, Perum Giri Hill, Taman Giri, Badung, Bali, Indonesia 80000
4.3 Nilai Proyek Total
Nilai Proyek dari keseluruhan : Rp 10.100.000.000,-
4.4 Nilai Proyek Alat Berat
=( Rp.22.293.500,- ) + ( Rp.50.030.250,- )
=Rp.72.323.750, -
4.5 Lokasi Penelitian
7
Perhitungan Produksi Alat Berat Excavator oleh Kontraktor
Penggalian tanah bertujuan untuk area basement Total volume yang akan digali untuk adalah 1667,675 m3.
Siklus Waktu Excavator ( time cycle )
Pekerjaan : Galian dan Pemuatan Tanah ( 7 jam Operasi alat sangat efektif )
Biasanya dalam perhitungan alat efektif ini memasang alat pelacak untuk dipasangkan di Alat Berat tersebut, contoh : Tracxcope.com
Pengisian bucket : 7 detik
Mengangkat beban dan swing : 10 detik
Dumping ( pembuangan ) : 5 detik
Swing kembali : 5 detik
Waktu tetap, percepatan, dll : 5 detik
Total :32 detik
Taksiran Kapasitas Produksi Excavator Kapasitas bucket penuh ( Kb ): 0,5 𝑚3
Faktor Bucket ( Fb ) : 0,8 ( tanah asli berpasir dan berkerikil )
Faktor Koreksi ( E / Fk ) : 0,75 ( kondisi operasi normal – sedang )
𝑞𝑙 = 𝐾𝑏 𝑥 𝐹𝑏
= 0,5 𝑚3 𝑥 0,8
= 0,4 𝑚3
𝑇𝑝 = 0,4 𝑥 3600 𝑥 0,75 32
= 1080 32
8
Perhitungan Produksi Alat Berat Dump Truk
Produksi per jam dump truck yang bekerja serta waktu siklus, waktu angkat, dan waktu dapat dihitung sebagai berikut :
Waktu Operasi per jam
Kapasitas bucket dump truck (ql) : 5 𝑚3
Faktor bucket (K) : 0,8 (tanah asli)
Efisiensi kerja (Et) : 0,75 (alat masih baik)
Jarak Pengangkutan : 5 𝑘𝑚
Waktu Siklus 1 Dump Truck
Loading : 4 menit
Dumping & Manufer : 2 menit
Kecepatan Muat ( 15 +30 ) : 45 menit
Kecepatan Kembali ( 10 + 20 ) : 30 menit +
Total : 81 menit
Mencari produksi per siklus ( C ) : 5 x 1 : 5 𝑚3
Mencari produksi per jam ( Q ) : 5 𝑥 60 𝑥 0,75 81
: 225 81
9
Tabel 1. Perhitungan biaya dan waktu penggunaan Excavator
No. Pekerjaan Jenis Alat Volume (𝑚3)
Excavator 1667,75 49,41 350.000,- 17.293.500,-
2 Mobilisasi 5.000.000,-
Total biaya sewa Excavator 22.293.500,-
Tabel 2. Perhitungan biaya dan waktu penggunaan Dump Truck
No. Pekerjaan Jenis Alat Volume ( 𝑚3 )
Total biaya sewa Dump Truck 50.030.250,-
Menggunakan Tenaga Manual
Sangatlah memakan banyak uang proyek karna dengan skala yang cukup besar seperti
ini proyek Showroom Kawasaki ini akan sedikit kewalahan (sukar) menggunakan tenag manual.
Seperti halnya penggalian dengan volume sebesar 1667,675 𝑚3dengan menggunakan
Excavator saja dengan kapasitas produksinya 49 𝑚3⁄𝑗𝑎𝑚.Bayangkan proyek ini menggunakan
tenaga orang. Jadi dengan seperti pendapat kelompok kami alat berat sangtlah efisien dalam
membantu pekerjaan manusia jika itu diluar kemampuan dan kebatasan sebagai manusi a yang
tidak semua para pekerja nya sama – sama kuat. Dengan alat berat ini cukup 1 tenaga manusia
saja ( Operator ) yang sangat membantu agar proyek cepat terselesaikan sesuai durasi proyek
10
BAB V SIMPULAN
Perhitungan Produksi Excavator ( Perhitungan oleh Kelompok ) Waktu pelaksanaan
1. Excavator
Perhitungan produksi perjam volume dengan total 1667,75 m3
𝑄 = 𝑞 𝑥 3600 𝑥 𝐸 𝑐𝑚
Faktor bucket K (Tanah asli jadi K diambil 0,8)
E = Efisiensi kerja (alat dalam keadaan baik 0,75) q = Menghitung harga satuan alat produksi per siklus 𝑞 = 0,5 x 0,8
11
𝑄 = 𝑞𝑥 60 𝑥𝐸
𝑐𝑚
Keterangan :
Q : Produksi Dump Truk (m3/jam) q : Produksi persiklus (m)
E : Efisiensi Kerja Cm : waktu siklus (menit) Jarak tempuh : 15 km
Cm : cycle time
Waktu pemuatan (Ti)
Waktu pengangkutan (Th)
Waktu menumpah (Td)
Waktu kembali (Tr)
Waktu menunggu (Tw)
Total cycle time =Ti + Th +Td +Tr +Tw
Waktu pemuatan (Loading time) = 𝑇𝑖
Dimana
𝑇𝑖 : Waktu pemuatan (detik) 𝐶𝑑 : kapasitas dump truk (m3) 𝑞𝑙 : kapasitas bucket excavator () 𝐾 : Faktor bucket
cml : waktu siklus excavator
13
Pembahasan Rincian sewa alat berat
*Excavator
Mencari total biaya koefisien alat berat per satuan ( 𝑅𝑝 ) 1
33,75 = 0,029 𝑥 350.000
= 𝑅𝑝 10.370 𝑥 𝑉𝑜𝑙𝑢𝑚𝑒 𝑝𝑒𝑘𝑒𝑟𝑗𝑎𝑎𝑛 = 𝑅𝑝 17.294.567,−
Mencari volume / jam = Volume pekerjaan
𝑙𝑎𝑚𝑎 𝑘𝑒𝑟𝑗𝑎 =
1667,75
49,41 = 33,75 𝑚3 *Dumptruck
Mencari total biaya koefisien alat berat per satuan ( 𝑅𝑝 ) 1
5 = 0,2 𝑥 150.000
= 𝑅𝑝 30.000 𝑥 𝑉𝑜𝑙𝑢𝑚𝑒 𝑝𝑒𝑘𝑒𝑟𝑗𝑎𝑎𝑛 = 𝑅𝑝 50.032.500,−
Mencari volume / jam = Volume pekerjaan
𝑙𝑎𝑚𝑎 𝑘𝑒𝑟𝑗𝑎 =
1667,75
14
Hasil Rincian Anggaran Pelaksanaan Biaya Sewa Alat Berat
No Alat Berat yang disewakan Vol(𝑚3) Lama Kerja Biaya Total
1 Excavator 1667.75 49.41 350.000 Rp 17.294.567,-
2 Mobilisasi Rp 5.000.000,-
3 Dump Truck 1667.75 333.55 150.000 Rp 50.032.500,-
Nilai Total Biaya Alat Berat Rp 72.327.067,-
Hasil Produktifitas Perbandingan Excavator dam Dump Truck
No Alat Volume/Jam Produktifitas
Alat Berat Per Jam
Jumlah Alat Berat
Dibulatkan Unit
1 Excavator 33.75 33.75 1 1
2 Dump Truck 33,75 5 6,75 7
Nilai Proyek Alat Berat Kontraktor
=( Rp.17.293.500,- ) + ( Rp.50.030.250,- ) + Rp 5.000.000,-
=Rp.72.323.750, -
Nilai Proyek Alat Berat Kelompok
=( Rp.17.294.567,- ) + ( Rp 50.032.500,-) + Rp
15
DAFTAR PUSTAKA
o Ir. Rochmanhadi, 1982. [ Alat-alat Berat dan Penggunaannya ]. Jakarta: Departemen PekerjaanUmum.
o Dr. Runi Asmaranto, ST.,MT, 2013. [ Pemindahan Tanah Mekanis Dump Truck].
http://runiasmaranto.lecture.ub.ac.id/files/2013/10/Pemindahan-Tanah-Mekanis-pendahuluan.pdf
