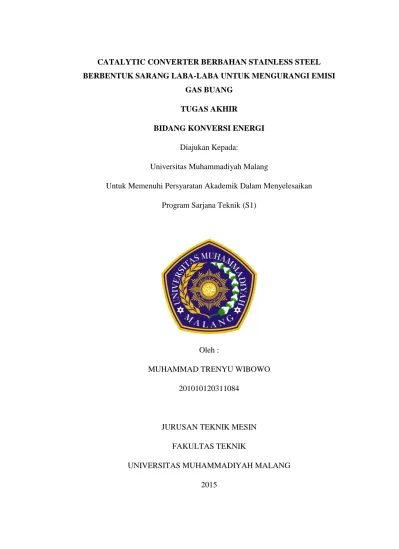

CATALYTIC CONVERTER BERBAHAN STAINLESS STEEL BERBENTUK SARANG LABA-LABA UNTUK MENGURANGI EMISI
GAS BUANG TUGAS AKHIR
BIDANG KONVERSI ENERGI Diajukan Kepada:
Universitas Muhammadiyah Malang
Untuk Memenuhi Persyaratan Akademik Dalam Menyelesaikan Program Sarjana Teknik (S1)
Oleh :
MUHAMMAD TRENYU WIBOWO 201010120311084
JURUSAN TEKNIK MESIN FAKULTAS TEKNIK
UNIVERSITAS MUHAMMADIYAH MALANG 2015
ii POSTER
iv
vii Abstrak
Meningkatnya jumlah penduduk dan taraf hidup masyarakat menyebabkan semakin meningkatnya kebutuhan dan daya beli masyarakat pada kendaraan bermotor sebagai kendaraan. Disisi lain, meningkatnya jumlah kendaraan berdampak langsung pada polusi udara oleh gas buang kendaraan bermotor. Tujuan dari penelitian ini adalah mendapatkan desain catalytic converter berbahan katalis kawat stainless steel berbentuk sarang laba-laba, mendapatkan performa emisi gas buang pada catalytic converter dan mendapatkan nilai comparasi catalytic converter dengan katalis berbahan kawat stainless steel berbentuk sarang laba-laba. Metode penelitian yang dipergunakan adalah metode experimental. Dimulai dari pembuatan rancangan katalis, pembuatan katalis, setelah katalis jadi dilakukan pengukuran emisi gas buang yang melewati saluran knalpot. Selanjutnya membandingkan hasil percobaan emisi gas buang sebelum melewati catalytic converter dan sesudah melewati catalytic converter, menggunakan sarana laboratorium motor bakar sebagai basis mendapatkan data.
Dari hasil penelitian ini didapatkan bahwa pemakaian catalytic converter berbahan stainless steel berbetuk sarang laba - laba dapat mereduksi emisi gas HC dan CO. Dengan hasil emisi gas HC menunjukkan prosentase emisi sebesar 64,839 ppm dan prosentase penurunan emisinya sebesar 35,161 ppm. Emisi gas CO menunjukkan prosentase emisi sebesar 73,098 % sedangkan prosentase penurunan emisinya sebesar 26,902 %.
viii Abstract
The increasing number of population and living standard community cause the increasing needs and purchasing power of the community on motor vehicles as a vehicle. At the other side increased the number of vehicles a direct impact on air pollution by exhaust gas motor vehicles. The purpose of this research is to get catalytic converter design a catalyst wire made of stainless steel shaped the nests of spiders, get gas emissions performance in catalytic converter and given a value of difference on catalytic converter with a catalyst wire made of stainless steel shaped the nests of spiders.
The method used is a method of experimental research. Starts from the design of a catalyst, making a catalyst, after a catalyst so done the measurement of gas emissions that passes through the exhaust. Comparison of the results next experiment gas emissions before passing through catalytic converter and after passing through catalytic converter, using laboratory facilities motor fuel as the base get the data emissions rate.
From this research result was obtained that the use of catalytic converter spider net made of stainless steel can reduce gas emissions HC and CO. With the result of emission gas HC show percentage emission by 64,839 ppm and the decline of emission 35,161 ppm. Gas emission of CO emissions by showing percentage 73,098 % while percentage emission 26,902 % of the decline.
