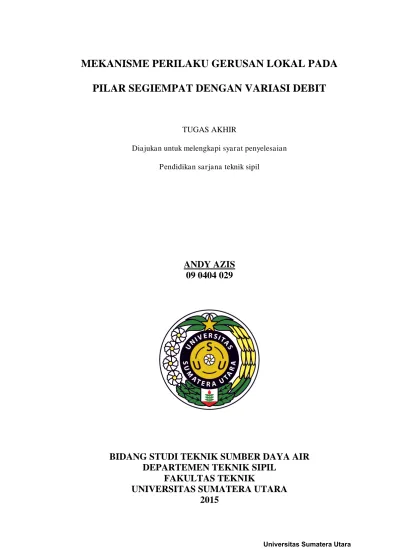

MEKANISME PERILAKU GERUSAN LOKAL PADA
PILAR SEGIEMPAT DENGAN VARIASI DEBIT
TUGAS AKHIR
Diajukan untuk melengkapi syarat penyelesaian
Pendidikan sarjana teknik sipil
ANDY AZIS
09 0404 029
BIDANG STUDI TEKNIK SUMBER DAYA AIR
DEPARTEMEN TEKNIK SIPIL
FAKULTAS TEKNIK
ABSTRAK
Sungai adalah alur air yang terbentuk secara alami di muka bumi yang mengalir dari mata air ke daerah alirannya menurut kondisi permukaan bumi yang akhirnya menuju ke daerah terendah.Aliran yang terjadi pada sungai biasanya disertai proses penggerusan/erosi dan endapan sedimen/deposisi. Proses penggerusan yang terjadi dapat diakibatkan karena kondisi morfologi sungai dan adanya bangunan sungai yang menghalangi aliran. Bangunan seperti pilar jembatan dapat merubah pola aliran, sehingga secara umum dapat menyebabkan terjadinya gerusan lokal. Penelitian tentang pola gerusan di sekitar pilar dengan variasi debit aliran dilakukan untuk mempelajari pengaruh debit terhadap pola gerusan dan besarnya kedalaman gerusan.
Penelitian gerusan di sekitar pilar dilakukan di Laboratorium Hidraulika Teknik Sipil Universitas Sumatera Utara menggunakan alat flume dengan panjang 8 m, tinggi 0,3 m dan lebar 0,076 m. Penelitian dilakukan dengan pengukuran pola dan kedalaman gerusan disekitar pilar segiempat dengan debit aliran sebesar 0,5 liter/det, 1,0 liter/det, dan 1,5 liter/det. Material yang digunakan berupa pasir yang lolos saringan No.10 dan tertahan saringan No.200 dengan nilai d50 = 0.51 mm. Model diuji selama 250 menit untuk setiap kali running. Penelitian ini dilakukan dengan kondisi aliran clear water scour.Dari hasil eksperimen yang telah dilakukan didapat bahwa penambahan kedalaman gerusan pada menit-menit awal terjadi sangat cepat dengan kedalaman gerusan bertambah seiring dengan lama waktu pengamatan dan selanjutnya besanya penambahan kedalaman gerusan semakin kecil setelah mendekati kondisi kesetimbangan (equilibrium scour depth). Hasil penelitian menunjukan gerusan terbesar pada pilar terjadi pada bagian hulu pilar pada titik pengamatan 5. Kedalaman gerusan maksimum dari pilar segiempat terjadi pada debit 1,5 liter/det, sedangkan kedalaman gerusan minimum terjadi pada debit 0,5 liter/det. Kedalaman gerusan yang terjadi semakin bertambah seiring dengan peningkatan nilai debit. Nilai kedalaman gerusan maksimum pada variasi debit aliran 0,5 liter/s, 1,0 liter/det, dan 1,5 liter/det secara berturut-turut adalah 25 mm, 36 mm, 40 mm.
