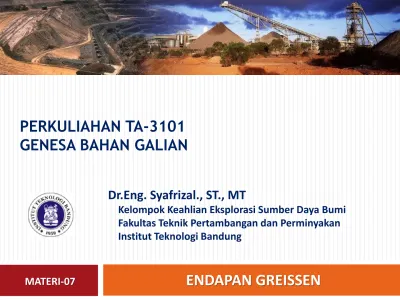

2015-TA 3101 Genesa Bahan Galian-Materi 07

ENDAPAN GREISSEN

PERKULIAHAN TA-3101

GENESA BAHAN GALIAN

Dr.Eng. Syafrizal., ST., MT

Kelompok Keahlian Eksplorasi Sumber Daya Bumi Fakultas Teknik Pertambangan dan Perminyakan Institut Teknologi Bandung

PENDAHULUAN

2

PENGERTIAN GREISSEN

 Suatu agregat granoblastik kuarsa dan

muskovit (atau lepidolit) dengan mineral aksesoris antara lain topaz, tourmalin dan flourite yang dibentuk oleh

post-magmatik alterasi metasomatik dari granit (Best, 1982; Stemprok, 1987).

 Granoblastik : Suatu tekstur batuan metamorf

yang disusun oleh “equidemensional elements” yang terbentuk sepanjang rekristalisasi.

 Suatu produk ubahan (altered) granit

secara pneumatolitik yang didominasi oleh kuarsa dan “light green mica” (Mc.Graw-Hill, 1994).

 Pneumatolysis : Alterasi batuan atau kristalisasi

mineral yang terbentuk akibat gas yang berasal

Fase Pegmatik-Pneumatolitik

3 a b1 b2 c a b1 b2 c KURVA PEMISAHAN B KURVA TEKANAN UAP MAGMA STADIUM MAGMATIK CAIR STADIUM PEGMATITIK PNEUMA-TOLITIK STADIUM HIDRO-TERMAL A X4 X3 X2 X1 B Pa III Pa II Pa I t4 t3 t2 t1  10000_C 50-1000_C Konse ntrasi X Unsur yang m udah m eng ua p (a ir) Unsur ya ng sukar m enguap (silikat ) TEKANAN DIAGRAM DIAGRAM T

ENDAPAN GREISSEN

KARAKTERISTIK

4



Terbentuk pada

bagian atas kontak intrusi atau pluton granit

yang kontak dengan batuan yang

impermeable

sehingga

terakumulasi mineral-mineral sebagai produk dari kristalisasi

awal.



Host rock merupakan batuan granitik

dan berkembang

sampai kedalaman 10-100 m sebelum bergradasi menuju

zona alterasi feldspatik (albitization-microclinization) dan

batuan granit (fresh granite).



Fluida pegmatik migrasi pada bagian atas intrusi dan dapat

berupa

intrusi-intrusi

(stock ?) di sepanjang batas tubuh

greisen.



Mineralisasi muncul secara

irregular

(tidak beraturan) yang

terkonsentrasi pada sekitar zona kontak, dan juga umum

muncul berupa stockwork.

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

5

Upper limit _{Lower limit}

Batholit granit

Penampang melintang “the Xihuashan and Piaotang tungsten deposits” di Dayu district, China”.

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

6

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

7

Mineralisation model of crustal melting.

A. With decreasing temperature, the granite melt layer crystallises downwards, and exsolved ore element-bearing fluid migrates to low-P cupolas developed in the melt/magma interface (MI) thus increasing the intrinsic pressure;

B. Fracturing of roof rocks above the MI consequent on the pressure build-up results in expulsion of ore-bearing fluid.With upward movement of the fluid, the ore-forming elements are precipitated as various ore-minerals depending on T–P and factors such as redox potential, pH, wall rock composition etc. PMI = Paleo-magma interface;

1 = sedimentary rock; 2 = basement rock

10 Marginal Pegmatit

Cont

oh

Geo

met

ri

Grie

ss

en

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

11



GEOLOGI ENDAPAN – TIPE GREISEN



Berupa disseminated cassiterite and cassiterite-bearing

veinlets, stockworks, lenses, pipes, and breccia.



Gangue mineral : quartz, mica, fluorite, and topaz.



ASOSIASI ENDAPAN



Tin (timah) skarn, tungsten (Wolfram) skarn,



Tin replacement deposits,



Complex tin-silver-sulfide veins,



Climax-type molybdenum deposits, and



Molybdenum vein and greisen deposits.

12



HOST ROCKS

 Umumnya berhubungan erat dengan batuan granitik (pluton)

terutama pada granit biotit (S-type) dan/atau muscovit (A-type).

 Endapan yang terbentuk dapat berupa endo- atau exo-contact.  Pada Exo-contact, endapan biasanya pada batuan sedimen atau

metamorf akibat metamorfik kontak.

 Pada Endo-contact (termasuk greisen Sn dan vein Sn-W),

endapan biasanya terbentuk pada bagian atas atau sepanjang batas granitoid.



TATANAN GEOLOGI

 Umumnya berada pada “multiple orogenic and tectonic events”

 Endapan Sn-W umumnya terjadi pada beberapa tahapan

magmatisme.

GREISSEN Sn-W

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

13



BENTUK ENDAPAN

 Berupa fissure filling atau replacement quartz veins yang sederhana sampai komplek.

 Dapat berupa urat-urat tunggal atau berupa komplek urat atau berupa vein stockworks.

 _{Zona mineralisasi di Xihuashan mine in the Dayu district, China, mengandung}

lebih dari 650 veins dengan ketebalan rata-rata 0,4 - 3,6 m, dengan panjang 150 - 1075 m, dan kemenerusan secara vertikal dapat mencapai 250 m.

 _{Beberapa endapan berbentuk vein stockworks sehingga dapat ditambang}

secara terbuka (bulk mineable). Contoh : Baid al Jimalah in Saudi Arabia dan the Hemerdon deposit in U.K.

 Dapat berupa disseminated di dalam “greisenized granite cupolas”.

 _{Contoh : Silsilah tin deposit in Saudi Arabia.}

 Ada juga (namun tidak umum) berupa pipes, lenses, or irregular breccia zones.

14

17

Skarns dan karbonat/sulfida pengganti (contoh:

Cleveland dan Renison Bell, Tasmania, Australia;

kabupaten Dachang, Guangxi, Cina)

18

Veins dan lembaran veins (contoh: Chojlla, Bolivia; Geevor dan Wheal Jane, Cornwall, Inggris; Hermyingyi,

19

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

20

 MINERALS

 Mineral Bijih Utama : Wolframite (Fe,Mn)WO₄ series minerals : huebnerite

(MnWO₄) – ferberite (FeWO₄), Cassiterite (SnO₂).

 Mineral Assosiasi : scheelite (CaWO₄), molybdenite (MoS₂), bismuthinite

(Bi₂S₃), tetrahedrite (Cu,Fe,Zn,Ag)₁₂Sb₄S₁₃), pyrite (FeS₂), arsenopyrite, stannite (Cu₂(Fe,Zn)SnS₄), native bismuth (Bi), fluorite (CaF₂), muscovite, biotite, feldspar, beryl, tourmaline, topaz, and chlorite.

 Mineral minor : uranium, thorium, rare earth element oxide minerals and

phosphate.

 GEOKIMIA

 Host rock pada umumnya memiliki kandungan REE (F, Rb, Li, Sn, Be), W,

and Mo yang berlimpah jika dibandingkan dengan granit yang tidak termineralisasi.

 Mungkin dapat mengandung peningkatan konsentrasi B, Nb, Ta, U, Th, and

REE.

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

21

22

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

WALL ROCK ALTERATION

 Greisenization, Albitization and (or)

Tourmalinization : phyllic alteration (including sericitic) characterized by Li-F-bearing micas, topaz,

tourmaline, fluorite, and quartz

 Kaolinization : a type of argillic

alteration.

 Silicification : especially in the

contact aureoles of granitic plutons and cupolas.

 Other alteration types include

microclinization, chloritization, and hematization.

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

23

24

Diagram to illustrate ore mineral zoning, stages of mineralisation and associated hydrothermal

alteration with a granite dome. The diagram is based on vein mineral zonation associated with tungsten mineralisation in SE China (after Yan et al. 1980).

26



Deposit Size :

 Untuk Tungsten,

 _{Umumnya berupa quartz-wolframite veins.}

 _{Rentang tonase 0,1 - 10 juta metric ton, kadar 0,4 to 1,6 % WO3 ;}  _{Median tonase and kadar 680.000 metric ton, kadar 0,81 % WO3.}

 Untuk Vein-Sn,

 Rentang Tonase 0,01 - 10 juta metric ton, kadar 0,5 – 2,5 % Sn;  Median tonase dan kadar 240.000 metric ton, kadar 1,3 % Sn.

 Tin greisen deposits,

 _{Pada umumnya lebih besar dari pada tin or tungsten vein deposits.}  _{Rentang tonase 0,8 to 70 juta metric ton, dengan kadar 0,2 to 0,5 %}

Sn;

 _{Median tonase dan kadar 7,2 juta metric ton dan kadar 0,28 % Sn.}

GREISSEN Sn-W

27

GREISSEN Sn-W

MODEL DESKRIPTIF -

TIPE VEIN

Cassiterite (SnO

₂

)

Wolframite (FeMnWO

4

) dan

Scheelite (CaWO

₄

) Series

• Merupakan mineral-mineral yang relative tahan terhadap pelapukan kimia dan fisika,

• Sehingga dapat tertransport dalam jarak yang jauh dari sumbernya, dan

• Dapat terkonsentrasi dalam sungai, pantai atau laut sebagai endapan sedimenter (placer).

• Merupakan mineral-mineral yang relative tahan terhadap pelapukan kimia,

• Tetapi relatif kurang tahan

terhadap pelapukan fisika (brittle dan mudah pecah menjadi partikel yang halus),

• Endapan sekunder tungsten ini biasanya terkosentrasi dekat dengan sumbernya.
