Koordinasi Relai Arus Lebih & Ground

(1)

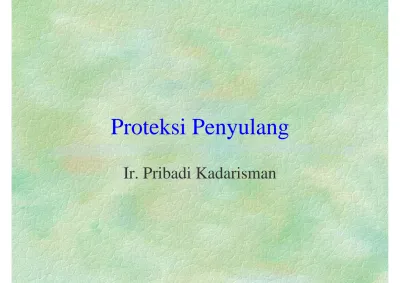

Proteksi Penyulang

Ir. Pribadi Kadarisman

(2)

DIAGRAM SATU GARIS PEMBANGKIT SISTEM GENERATOR TRAFO UNIT TRAFO P.S TRANSMISI BUS HV GARDU INDUK BUS TM PENYULANG 1 2 3 DST RELAI PENGAMAN • OC + GF ANTARA PENYULANG TM DAN INCOMING TM PEMAKAIAN SENDIRI

PERLU DI KOORDINASIKAN

• GF DI INCOMING TRAFO P.S DAN PENGAMAN GANGGUAN TANAH DI TRANSMISI

(3)

DIAGRAM SATU GARIS PEMBANGKIT

DILAKUKAN DENGAN :

• PENYETELAN ARUS TIAP PENYULANG DAN INCOMING BERDASARKAN ARUS BEBANNYA MASING-MASING

KOORDINASI PROTEKSI TM

• PENYETELAN WAKTU KERJA RELAI, DIMANA DENGAN RELAI INVERSE HARUS DENGAN MENGHITUNG ARUS GANGGUAN DI PENYULANG

ARUS GANGGUAN DIHITUNG DENGAN MENGETAHUI • SHORT CIRCUIT LEVEL DI BUS HV

• IMPEDANSI, RATIO TRAFO P.S • IMPEDANSI PENYULANG SISTEM TRAFO P.S BUS HV BUS TM PENYULANG 1 2 3 DST

(4)

DIAGRAM SATU GARIS PEMBANGKIT SISTEM TRAFO P.S BUS HV BUS TM PENYULANG 1 2 3 DST

GANGGUAN TANAH DI TRANSMISI • RELAI TRANSMISI TRIP DENGAN ZONE1

BETUL !! , TETAPI …

• RELAI GROUND DI P.S JUGA MENTRIPKAN INI MENGGANGGU OPERASI KIT

OLEH SEBAB ITU :

.t RELAI GROUND HARUS DISET SATU GRADE DI ATAS t ZONE 3

(5)

KOORDINASI RELAI ARUS LEBIH & GROUND

GANGGUAN HUBUNG SINGKAT, BERBAHAYA BAGI : PERALATAN MENGGANGGU : PELAYANAN PERLU DIKETAHUI BESARNYA ARUS SEBELUM KEJADIAN SESUNGGUHNYA.

DALAM PERENCANAAN SISTEM SPESIFIKASI PMT,KONDUKTOR DARI SEGI PENGUSAHAAN , BESAR ARUS GANGGUAN HUBUNG

TERUTAMA KONTRIBUSINYA : UNTUK KOORDINASI RELAI OLEH SEBAB ITU :

DICARIKAN CARA MENGHITUNG YANG MUDAH, CEPAT SEHINGGA BISA SEGERA DIGUNAKAN

(6)

CARA MENGHITUNG ARUS GANGGUAN HUBUNG SINGKAT

• BISA DENGAN MENGGUNAKAN PROGRAM HUBUNG SINGKAT MASUKKAN DATANYA, RUN PROGRAMNYA DAPAT HASIL

ADA KERUGIANNYA :

AGAR CARA HITUNG DAPAT KITA KUASAI CARA INI MUDAH PELAKSANAANNYA, TAPI

KITA TIDAK TAHU CARA HITUNGNYA

• BISA DIHITUNG DENGAN CARA SEDERHANA MUDAH

MENGGUNAKAN PAKET PROGRAM LOTUS 123 RELEASE ...

KARENA PAKET PROGRAM YANG BANYAK DIKENAL STAF PLN BISA DIPAKAI UNTUK MENGHITUNG KOORDINASI

BISA DILACAK RUMUS YANG DIGUNAKAN

BELAJAR ULANG SETELAH TRAINING

(7)

KOORDINASI RELAI ARUS LEBIH & GROUND PERHITUNGAN ARUS HUBUNG SINGKAT UNTUK : • GANGGUAN HUBUNG SINGKAT 3 FASA

• GANGGUAN HUBUNG SINGKAT 2 FASA

• GANGGUAN HUBUNG SINGKAT SATU FASA KETANAH

RUMUS DASAR YANG DIGUNAKAN ADALAH HUKUM OHM

I = V Z

I = ARUS GANGGUAN H.S V = TEGANGAN SUMBER

Z = IMPEDANSI DARI SUMBER KE TITIK GANGGUAN,

IMPEDANSI EKIVALENT BIASANYA NILAI IMPEDANSI EKIVALENT INI YANG

(8)

DARI KETIGA JENIS GANGGUAN, PERBEDAANNYA ADA PADA KOORDINASI RELAI ARUS LEBIH & GROUND

UNTUK GANGGUAN 3 FASA : IMPEDANSI YANG DIGUNAKAN ADALAH IMPEDANSI URUTAN POSITIF NILAI EKIVALEN Z₁

TEGANGANNYA ADALAH E _FASA UNTUK GANGGUAN 2 FASA : IMPEDANSI YANG DIGUNAKAN

ADALAH JUMLAH IMPEDANSI URUTAN POS. + URUTAN NEG.

NILAI EKIVALEN Z₁ + Z₂

TEGANGANNYA ADALAH E _FASA-FASA UNTUK GANGGUAN 1 FASA KE TANAH

IMPEDANSI YANG DIGUNAKAN ADALAH JUMLAH IMPEDANSI URUTAN POS. + URUTAN NEG. + URUTAN NOL

NILAI EKIVALEN Z₁ + Z₂ + Z₀

(9)

BENTUK JARINGAN PERLU DIKETAHUI UNTUK MENGHITUNG ARUS GANGGUAN HUBUNG SINGKAT

UNTUK DISTRIBUSI YANG DIPASOK DARI GARDU INDUK :

SUMBER KIT DARI SISTEM 150 KV, _P3B AMBIL DATA SCC LEVEL TRAFO DAYA DI GARDU INDUK HITUNG Z SUMBER AMBIL DATA IMPEDANSI MVA, KV dll BUS 20 KV BUS 150 KV PENYULANG 20 KV AMBIL DATA Z 100 % Z POS. Z NOL HITUNG 25% Z HITUNG 50 % Z HITUNG 75 % Z UNTUK SIMULASI LOKASI GANG.

(10)

SUMBER KIT

MEWAKILI SEKIAN BANYAK SUMBER PEMBANGKIT YANG ADA DI DALAM SISTEM 150 KV

TERMASUK DI DALAMNYA :

• IMPEDANSI SUMBER PEMBANGKIT.

• IMPEDANSI TRAFO UNIT • IMPEDANSI TRANSMISI SEPERTI CONTOH BERIKUT :

KIT 1 KIT 3 KIT 2 G.I A transmisi Trafo unit Trafo unit Trafo unit transmisi transmisi transmisi

(11)

KOORDINASI RELAI ARUS LEBIH & GROUND BAGAIMANA MENGHITUNG IMPEDANSI SUMBER ?

SHORT CIRCUIT LEVEL DI BUS 150 KV (MVA) MINTA KE PLN P3B

UNTUK APA ?

DENGAN RUMUS KV 2

MVA DAPAT DIHITUNG IMPEDANSI SUMBER

MISALKAN SHORT CIRCUIT LEVEL DIBUS 150 KV G.I A =500 MVA MAKA, X_S = 150 2

500 = 45 OHM INGAT NILAI INI DISISI 150 KV KARENA AKAN MENGHITUNG I GANGG. SISI 20 KV,MAKA

IMPEDANSI DI SISI 150 KV, TRANSFER KE SISI 20 KV CARANYA

45 OHM

150 KV 20 KV

? 20 KV

(12)

DASAR HITUNGANNYA

DAYA DI SISI 150 KV = DAYA DI SISI 20 KV

MVA SISI 150 = MVA SISI 20 KV

KV₁ 2

Z₁

KV₂ 2

Z₂

=

KALAU KV₁ = 150 KV DAN Z₁ = 45 OHM, DAN KV₂ = 20 KV

MAKA _Z

2 = 20 2

150 2 x 45 OHM

= 0.8 OHM, SEHINGGA GAMBARNYA 20 KV

0.8 OHM IMPEDANSI INI BERLAKU UNTUK URUTAN POSITIF DAN NEGATIF

(13)

KOORDINASI RELAI ARUS LEBIH & GROUND MENGHITUNG REAKTANSI TRAFO TENAGA DI G.I

CONTOH TRAFO TENAGA DENGAN DATA :

DAYA = 10 MVA RATIO TEGANGAN 150/20 KV

REAKTANSI = 10 %

PERHITUNGAN :

IMPEDANSI DASAR PADA TRAFO (100 % ) SISI 20 KV Z_B = 20 KV 2

10 MVA = 40 OHM REAKTANSI TRAFO = 10 %

X_T = 10 % x 40 OHM

= 4 OHM REAKTANSI YANG DIHASILKAN_{ADALAH REAKTANSI URUTAN} POSITIF DAN NEGATIF.

(14)

KOORDINASI RELAI ARUS LEBIH & GROUND REAKTANSI URUTAN NOL TRAFO

MEMPERHATIKAN ADA ATAU TIDAKNYA BELITAN DELTA • KAPASITAS DELTA SAMA DENGAN KAPASITAS BINTANG

NILAI X_{T 0} = X_{T 1} BERLAKU PADA TRAFO UNIT

• TRAFO TENAGA DI G.I DENGAN HUBUNGAN Yy BIASANYA

PUNYA BELITAN DELTA DENGAN KAPASITAS SEPERTIGA x KAPASITAS PRIM. (SEKUNDER)

NILAI X_{T 0} = 3 x X_{T 1}

• TRAFO TENAGA DI G.I DENGAN HUBUNGAN Yy YANG TIDAK PUNYA BELITAN DELTA DI DALAMNYA

NILAI X_{T 0} = BERKISAR ANTARA 9 S/D 14 KALI X_{T 1}

PADA CONTOH HITUNGAN DIAMBIL NILAI X_{T 0} = 10 x X_{T 1}

PADA CONTOH X_{T 0} = 4 OHM

PADA CONTOH X_{T 0} = 3 x 4 OHM = 12 OHM

(15)

KOORDINASI RELAI ARUS LEBIH & GROUND IMPEDANSI PENYULANG

DATA IMPEDANSI PENYULANG DIDAPAT • DIHITUNG

• DARI TABEL • PER KM

IMPEDANSI PENYULANG _{PANJANG PENYULANG} _{x Z PER KM}

SIMULASIKAN LOKASI GANGGUAN

PER 25 % 50 % 75 % 100 % x PANJANG PENYULANG ATAU PER _{10 %} _{20 %} _{30 %} _{. . . 100 %} x PANJANG PENYULANG

CONTOH PERHITUNGAN, MENGAMBIL IMPEDANSI PENYULANG IMPEDANSI URUTAN POSITIF = IMPEDANSI URUTAN NEGATIF

(16)

IMPEDANSI PENYULANG URUTAN NOL = ( 0.18 + j 0.53 ) OHM/ KM

PANJANG PENYULANG DALAM CONTOH = 10 KM

SEHINGGA :

IMPEDANSI URUTAN POSITIF DAN URUTAN NEGATIF UNTUK PENYULANG, DIHITUNG U/ % PANJANG 25 % IMPEDANSI Z₁ , Z₂ 0.25 x10 KM x (0.12 + j 0.23) OHM/KM =(0.3 + j 0.575) OHM 50 % 0.50 x10 KM x (0.12 + j 0.23) OHM/KM = (0.6 + j 1.150) OHM 75 % 0.75 x10 KM x (0.12 + j 0.23) OHM/KM = (0.9 + j 1.725) OHM 100 % 1.00 x10 KM x (0.12 + j 0.23) OHM/KM = (1.2 + j 2.3) OHM

(17)

KOORDINASI RELAI ARUS LEBIH & GROUND U/ % PANJANG 25 % IMPEDANSI Z₀ 0.25 x10 KM x(0.18 + j 0.53) OHM/KM = (0.45 + j 1.325) OHM 50 % 0.50 x10 KM x(0.18 + j 0.53) OHM/KM = (0.90 + j 2.650) OHM 75 % 0.75 x10 KM x(0.18 + j 0.53) OHM/KM = (1.35 + j 3.975) OHM 100 % 1.00 x10 KM x(0.18 + j 0.53) OHM/KM = (1.8 + j 5.300) OHM

IMPEDANSI URUTAN NOL PENYULANG, DIHITUNG

MENGHITUNG IMPEDANSI EKIVALEN

Z₁ eki DAN Z₂ eki DAPAT LANGSUNG DIHITUNG SESUAI LOKASI GANGGUAN, DENGAN MENJUMLAHKAN Z_S + Z_T + % Z_L

(18)

KOORDINASI RELAI ARUS LEBIH & GROUND HITUNGAN Z₁ eki DAN Z₂ eki

Z₁ eki = Z₂ eki = Z_1S + Z_1Tt + Z₁penyulang

TERGANTUNG LOKASI GANG. INGAT HITUNGAN

IMPEDANSI SUMBER INGAT HITUNGAN_{IMPEDANSI TRAFO} = j 0.8 + j 4.0 + Z₁ penyulang = j 4.8 + Z₁ penyulang U/ % PANJANG 25 % IMPEDANSI Z₁ , Z₂ eki j0.48 + (0.3 + j 0.575) OHM = (0.3 + j 5.375) OHM 50 % j0.48 + (0.6 + j 1.150) OHM = (0.6 + j 5.950) OHM 75 % j0.48 + (0.9 + j 1.725) OHM = (0.9 + j 6.525) OHM 100 % j0.48 + (1.20 + j 2.30) OHM = (1.2 + j 7.100) OHM

(19)

HITUNGAN Z₀

HITUNGAN DIDASARKAN PADA SISTEM PENTANAHAN NETRAL SISTEM PASOKAN DARI G.I PENTANAHAN TAHANAN 40 OHM

Z₀ DIHITUNG • MULAI DARI TRAFO YANG DITANAHKAN • TAHANAN NETRAL NILAI 3 R_N

• IMPEDANSI PENYULANG

TRAFO DI G.I UMUMNYA PUNYA BELITAN DELTA KAP. 1/3

X_{0 TRAFO} = 3 x X_{1 TRAFO} = 3 x j 4.0

3 R_N = 3 x 40 = 120 OHM Z₀_{penyulang = % panjang x Z}₀ _total

(20)

KOORDINASI RELAI ARUS LEBIH & GROUND PERHITUNGAN Z₀ EKIVALEN Z₀ eki = Z_{0 T} + 3 R_N + Z₀penyulang TERGANTUNG LOKASI GANG. INGAT HITUNGAN

Z₀TRAFO INGAT TAHANAN_PENTANAHAN

= j 12 + 120 + Z₀ penyulang U/ % PANJANG 25 % j12 + 120 + (0.45 + j 1.325) OHM= (120.45 + j 13.325) OHM 50 % j12 + 120 + (0.90 + j 2.650) OHM= (120.90 + j 14.650) OHM 75 % j12 + 120 + (1.35 + j 3.975) OHM= (121.35 + j 15.975) OHM 100 % j12 + 120 + (1.80 + j 5.300) OHM= (121.80 + j 17.300) OHM IMPEDANSI Z₀ eki

(21)

KOORDINASI RELAI ARUS LEBIH & GROUND PERHITUNGAN ARUS GANGGUAN :

GANGGUAN TIGA FASA : RUMUSNYA : V Z I =

V = TEGANGAN FASA - NETRAL Z = IMPEDANSI Z₁ ekivalen

GANGGUAN DI 25 % PANJANG PENYULANG I = 20.000/ 3 (0.3 + j 5.375)

IMPEDANSI MASIH DALAM KOMPLEKS

KARENA DIAMBIL MAGNITUTE

I = 20.000/ 3

(22)

KOORDINASI RELAI ARUS LEBIH & GROUND U/ GANGG. DI % PANJANG 25 % 50 % 75 % 100 %

ARUS GANGGUAN 3 FASA I = 20.000/ 3

(0.32 _{+ 5.375}2 ₎ = 2144.9 AMPER SECARA LENGKAP DIBUAT HITUNGAN ARUS H.S 3 FASA:

I = 20.000/ 3 (0.62 + 5.9502 ) = 1930.9 AMPER I = 20.000/ 3 (0.92 _{+ 6.525}2 ₎ = 1753.06 AMPER I = 20.000/ 3 (1.22 _{+ 7.100}2 ₎ = 1603.60 AMPER

(23)

GANGGUAN DUA FASA : RUMUSNYA : V

Z I =

V = TEGANGAN FASA - FASA

Z = IMPEDANSI ( Z₁ + Z₂ )ekivalen GANGGUAN DI 25 % PANJANG PENYULANG I = 20.000

2 x (0.3 + j 5.375)

I = 20.000

(24)

ARUS GANGGUAN 2 FASA I = 20.000

(2x0.3)2 _{+ (2x5.375)}2= 1857.6 AMPER SECARA LENGKAP DIBUAT HITUNGAN ARUS H.S 2 FASA:

I = 20.000 (2x0.6)2 + (2x5.950)2 = 1672.2 AMPER I = 20.000 (2x0.9)2 _{+ (2x6.525)}2= 1518.2 AMPER I = 20.000 (2x1.2)2 _{+ (2x7.10)}2 = 1388.8 AMPER

(25)

GANGGUAN SATU FASA KE TANAH: RUMUSNYA : V

Z I =

V = 3 x TEGANGAN FASA - NETRAL Z = IMPEDANSI ( Z₁ + Z₂ + Z₀)ekivalen GANGGUAN DI 25 % PANJANG PENYULANG

I =

2 x (0.3 + j 5.375) + 120.45 +j 13.325

I =

(2x0.3 + 120.45)2 _{+ (2x5.375 + 13.325)}2 = 280.74 AMPER 3 x 20.000/ 3

(26)

ARUS GANGGUAN 1 FASA KE TANAH

I =

(2x0.3 + 120.45)2 _{+ (2x5.375 + 13.325)}2= 280.67 A SECARA LENGKAP DIBUAT HITUNGAN ARUS H.S 1 FASA KE TANAH:

I = (2x0.6 + 120.9)2 + (2x5.950 + 14.65)2 = 277.23 A I = (2x0.9 + 121.35)2 _{+ (2x6.525 + 15.975)}2 = 273.79 A I = (2x1.2 + 121.8)2 _{+ (2x7.10 + 17.3)}2 = 270.35 A 3 x 20.000/ 3 3 x 20.000/ 3 3 x 20.000/ 3 3 x 20.000/ 3

(27)

INGAT BENTUK JARINGAN YANG DIHITUNG ARUS GANGGUAN HUBUNG SINGKATNYA ?

JARINGAN DISTRIBUSI YANG DIPASOK DARI GARDU INDUK :

SUMBER KIT DARI SISTEM 150 KV, P3B TRAFO DAYA _BUS 20 KV BUS 150 KV PENYULANG 20 KV 100% Z 25% Z 50% Z 75% Z SIMULASI LOKASI GANG.

(28)

KOORDINASI RELAI ARUS LEBIH & GROUND BAGAIMANA MENGHITUNG SETELAN RELAI ?

RELAI JENIS APA YANG DIGUNAKAN ?

DEFINITE TIME ? MUDAH !! TAPI KOMULASI WAKTU BESAR

INVERSE TIME ?

CARA HITUNG DENGAN INVERSE TIME AGAR DIKUASAI,

DASAR HITUNG : Ibeban UNTUK HITUNG SETELAN ARUS

Igangguan UNTUK HITUNG SETELAN WAKTU, SETELAN ARUS :

SETELAN WAKTU : _{BERDASARKAN RUMUS INVERSE}

SULIT !! TAPI BISA TEKAN KOMULASI WAKTU

1,05 x Ibeban .t = 0.14 x tms Ifault Iset 0.02 - 1 NORMAL INVERSE

.t = WAKTU KERJA (DET)

(29)

PERHITUNGAN SETTING RELAI ARUS LEBIH

PENYULANG 20 KV :

MISAL ARUS BEBAN PENYULANG = 100 AMPER

1

RATIO C.T RATIO C.T = 150 : 5 AMPER

SETELAN ARUS (PRIMER) = 1,05 x 100 AMPER = 105 AMPER

SETELAN ARUS (SEKUNDER) = 105 x

= 105 x 5 150 = 3.5 AMPER SETELAN ARUS PENYULANG 20 KV

(30)

105

KOORDINASI RELAI ARUS LEBIH & GROUND SETELAN WAKTU RELAI PENYULANG 20 KV

RELAI INVERSE WAKTU KERJA TERGANTUNG DARI ARUS (Ifault) WAKTU KERJA : PALING HILIR DITETAPKAN = 0.3 DETIK

DENGAN RUMUS INVERSE

DARI ANGKA YANG DIMASUKKAN KE DALAM RUMUS,NILAI tms DA-PAT DIHITUNG. .t = 0.14 x tms Ifault Iset 0.02 - 1 0.3 = 0.14 x tms 2144.9 0.02 - 1

Ifault DIAMBIL UNTUK GANGGUAN 3 FASA DI 25% Pj PENYULANG

(31)

KOORDINASI RELAI ARUS LEBIH & GROUND INCOMING 20 KV :

ARUS BEBAN TRAFO DIHITUNG

1

RATIO C.T RATIO C.T YANG DIGUNAKAN = 400 : 5 AMPER

SETELAN ARUS (PRIMER) = 1,05 x 288.7 AMPER = 303.1 AMPER

SETELAN ARUS (SEKUNDER) = 303.1 x = 303.1 x 5

400 = 3.795 AMPER SETELAN ARUS RELAI INCOMING 20 KV

DARI KAPASITAS TRAFO

(32)

303.1

SETELAN WAKTU RELAI INCOMING 20 KV

RELAI INVERSE WAKTU KERJA TERGANTUNG DARI ARUS (Ifault) WAKTU KERJA INCOMING :SELEKTIFITAS DIDAPAT DENGAN :

Ifault DIAMBIL UNTUK GANGGUAN 3 FASA DI 25% Pj PENYULANG

WAKTU KERJA RELAI DISISI HILIR + 0.4 DETIK :

(33)

PERHITUNGAN SETTING RELAI GANGGUAN TANAH

PENYULANG 20 KV :

1

RATIO C.T RATIO C.T = 150 : 5 AMPER

SETELAN ARUS (PRIMER) = 10% x 270.4 AMPER = 27.04 AMPER

150 = 0.9 AMPER SETTING ARUS RELAI GANG. TANAH PENYULANG 20 KV

SETTING RELAI GANGGUAN TANAH MULAI DARI RELAI PALING HILIR

BERDASARKAN ARUS GANGGUAN TANAH TERKECIL (270.4 A)

YAITU SEBESAR 10% x ARUS GANGGUAN TANAH TERKECIL

UNTUK MENAMPUNG TAHANAN BUSUR

DARI HASIL HITUNGAN TERDAHULU

(34)

27.04

SETELAN WAKTU RELAI GANGGUAN TANAH PENYULANG 20 KV

RELAI INVERSE WAKTU KERJA TERGANTUNG DARI ARUS (Ifault) WAKTU KERJA : PALING HILIR DITETAPKAN = 0.3 DETIK

Ifault DIAMBIL UNTUK GANGGUAN 1 FASA-TANAH DI 25% Pj PENYULANG

(35)

KOORDINASI RELAI ARUS LEBIH & GROUND INCOMING 20 KV :

CATATAN :

1

RATIO C.T RATIO C.T YANG DIGUNAKAN = 400 : 5 AMPER

SETELAN ARUS (PRIMER) = 8% x 270.4 AMPER = 21.63 AMPER

400 = 0.27 AMPER

SETELAN ARUS RELAI GANG. TANAH INCOMING 20 KV

SETELAN ARUS RELAI GANGGUAN TANAH DI INCOMING 20 KV HARUS LEBIH SENSITIVE

FUNGSINYA : CADANGAN BAGI RELAI DI PENYULANG 20 KV DIBUAT 8% x ARUS GANGGUAN TANAH TERKECIL

(36)

21.63

SETELAN WAKTU RELAI GANGGUAN TANAH INCOMING 20 KV

RELAI INVERSE WAKTU KERJA TERGANTUNG DARI ARUS (Ifault) WAKTU KERJA INCOMING :SELEKTIFITAS DIDAPAT DENGAN :

Ifault DIAMBIL UNTUK GANG. 1 FA-SA-TANAH DI 25% Pj PENYULANG

WAKTU KERJA RELAI DI SISI HILIR + 0.4 DETIK :

(37)

NILAI SETELAN INI HARUS DIUJI SELEKTIFITASNYA

PADA NILAI ARUS GANGGUAN LAIN, YAITU :

PADA 25%, 50%, 75% DAN 100% PANJANG PENYULANG :

CARANYA ? GUNAKAN RUMUS INVERSE .t = 0.14 x tms

Ifault Iset

0.02

- 1

MASUKKAN NILAI tms RELAI PENYULANG ATAU INCOMING MASUKKAN NILAI Iset RELAI PENYULANG ATAU INCOMING MASUKKAN NILAI Ifault SESUAI

LOKASI GANGG. YANG DITINJAU

MAKA WAKTU KERJA RELAI t DAPAT DIHITUNG

PERIKSA SELISIH WAKTU KERJA RELAI

(38)

CONTOH : GUNAKAN RUMUS INVERSE UNTUK RELAI PENYULANG .t = 0.14 x tms Ifault Iset 0.02 - 1 MASUKKAN NILAI tms RELAI PENYULANG

MASUKKAN NILAI Iset RELAI PENYULANG

MASUKKAN NILAI Ifault UNTUK GANGG. PADA 25% PJ PENYULANG

MAKA WAKTU KERJA RELAI PENYULANG t DAPAT DIHITUNG .t = 0.14 x 0.13 2144.9 105 0.02 - 1 .t = 0.3

HITUNG PULA WAKTU KERJA RELAI UNTUK ARUS GANGGUAN DI LOKASI 50%, 75% DAN 100% PJ PENYULANG

(39)

SELANJUTNYA : GUNAKAN RUMUS INVERSE UNTUK RELAI INCOMING .t = 0.14 x tms Ifault Iset 0.02 - 1 MASUKKAN NILAI tms RELAI INCOMING

MASUKKAN NILAI Iset RELAI INCOMING

MASUKKAN NILAI Ifault UNTUK GANGG. PADA 25% PJ PENYULANG

MAKA WAKTU KERJA RELAI PENYULANG t DAPAT DIHITUNG

.t = 0.7

HITUNG PULA WAKTU KERJA RELAI UNTUK ARUS GANGGUAN DI LOKASI 50%, 75% DAN 100% PJ PENYULANG 303.1 .t = 0.14 x 0.2 2144.9 0.02 - 1

(40)

KOORDINASI RELAI ARUS LEBIH & GROUND GANGG. DI % PANJANG 25 % 50 % 75 % 100 %

WAKTU KERJA RELAI ( DETIK )

0.70 0.76 0.70

SECARA LENGKAP HASIL HITUNGAN WAKTU KERJA DIBUAT TABEL

0.74 0.80 0.70

0.78 0.85 0.71

0.82 0.90 0.71

3 FASA 2 FASA 1 FASA 3 FASA 2 FASA 1 FASA

0.30 0.32 0.30

0.31 0.33 0.30

0.32 0.34 0.30

(41)

KHUSUS PEMERIKSAAN WAKTU PADA RELAI GANGGUAN TANAH: TIDAK MEMASUKKAN ARUS KAPASITIF

BISA MENYEBABKAN SIMPATETIK TRIP ? ?

PEMERIKSAAN WAKTU KERJA PERLU DILANJUTKAN ARUS I_CE SEWAKTU GANGGUAN TANAH BAGIAN DARI I₀

MASUK KE GF RELAY BISA MENTRIPKAN PMT

PENJELASANNYA ?

Koordinasi Relai Arus Lebih &amp; Ground

Proteksi Penyulang

Ir. Pribadi Kadarisman

KITA TIDAK TAHU CARA HITUNGNYA

Koordinasi Relai Arus Lebih & Ground
