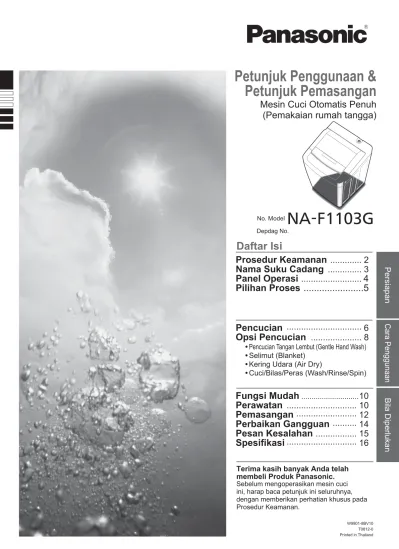

Petunjuk Penggunaan & Petunjuk Pemasangan

(1)

Petunjuk Penggunaan &

Petunjuk Pemasangan

Mesin Cuci Otomatis Penuh

(Pemakaian rumah tangga)

No. Model

NA-F1103G

Terima kasih banyak Anda telah

membeli Produk Panasonic.

Sebelum mengoperasikan mesin cuci

ini, harap baca petunjuk ini seluruhnya,

dengan memberikan perhatian khusus pada

Prosedur Keamanan.

Daftar Isi

Prosedur Keamanan

... 2

Nama Suku Cadang

... 3

Panel Operasi

...

4 Pilihan Proses ...5

Pencucian

... 6

Opsi Pencucian

... 8

• Pencucian Tangan Lembut (Gentle Hand Wash)

• Selimut (Blanket)

• Kering Udara (Air Dry)

• Cuci/Bilas/Peras (Wash/Rinse/Spin)

Fungsi Mudah ...

10 Perawatan

... 10

Pemasangan

... 12

Perbaikan Gangguan

... 14

Pesan Kesalahan

... 15

Spesi kasi

... 16

W9901-8BV10 T0812-0 Printed in Thailand Depdag No.

Persiapan

Cara Penggunaan

Bila Diperlukan

(2)

2 Prosedur Keamanan

Untuk mencegah risiko berupa bahaya terhadap manusia atau kerusakan barang, pastikan Anda mengikuti prosedur keselamatan yang diuraikan di bawah.

Uraian diklasi kasikan sesuai dengan tingkat bahaya atau kerusakan yang disebabkan oleh penyalahgunaan.

PERINGATAN

Pastikan Anda memberikan

konduktor.

(Untuk mencegah sengatan listrik akibat arus pendek) Tanyakan ke petugas servis perihal konduktor. Untuk kabel listrik 2 pin, maka diperlukan konduktor.

Untuk Kabel Listrik dan Steker

Hal-hal yang dilarang

(Untuk mencegah kebakaran atau sengatan listrik) Jangan merusak, mengubah, membengkokkan

dengan tidak wajar, memuntir, menarik, atau

menggulungnya. Jangan meletakkannya di dekat alat pemanas. Jangan meletakkan benda berat apa pun di atasnya.

Jangan menyambungkan/melepaskan sambungan dengan tangan basah.

Jangan menarik kabel untuk mencabut steker. Jangan gunakan kabel dan steker yang sudah rusak.

Selain itu, jangan gunakan ketika stop kontak dalam keadaan longgar.

Jangan membongkar, mereparasi atau

mengubah modelnya.

( Untuk mencegah kebakaran atau operasi yang tidak normal, yang dapat menimbulkan cedera.)

Jangan sentuh tabung hingga

benar-benar berhenti.

( Jari Anda dapat terbelit cucian meskipun dalam perputaran lambat, sehingga menimbulkan cedera.) Jika tabung tidak berhenti dalam 15 detik setelah tutup dibuka selama siklus peras, matikan mesin cuci secepatnya dan hubungi petugas servis.

Jauhkan api dari unit utama.

(Untuk mencegah kebakaran)

Hal-hal yang perlu dipatuhi

(Untuk mencegah kebakaran atau sengatan listrik) Hanya gunakan stop kontak yang memenuhi

persyaratan. (Menggunakan stop kontak bersama dengan peralatan lain dapat menimbulkan kebakaran.) Sambungkan steker hingga terpasang dengan benar. Bersihkan steker secara berkala dengan kain yang

kering.

( Kotoran yang menumpuk dapat menimbulkan kelembaban, sehingga mengakibatkan kerusakan insulasi yang memicu kebakaran.)

Cabut kabel sebelum membersihkan atau ketika tidak digunakan untuk waktu yang lama.

Jika kabel listrik rusak, maka harus diganti oleh pihak produsen, perwakilan servis atau orang yang ahli untuk menghindari bahaya.

Jangan percikan air pada mesin

cuci. Jangan memasang mesin cuci

di tempat yang lembab atau

terpapar pada hujan, air, dll.

(Untuk mencegah sengatan listrik atau kebakaran) Balkon, kamar mandi, dll.

Untuk Tabung dan Unit Utama

Jangan biarkan anak-anak

menggunakannya sendiri.

Mesin cuci ini tidak ditujukan untuk digunakan oleh orang (termasuk anak-anak) dengan kemampuan sik, sensorik atau mental yang kurang, atau tidak memiliki pengalaman dan pengetahuan yang cukup, kecuali bila mereka diawasi atau diberi petunjuk penggunaannya oleh orang yang bertanggung jawab atas keselamatan mereka.

Anak-anak harus diawasi untuk memastikan bahwa mereka tidak bermain-main dengan mesin cuci ini.

Dalam kondisi darurat atau terjadi

kegagalan operasi, hentikan

penggunaan mesin cuci

secepatnya dan cabut kabel

listriknya.

(Untuk mencegah asap, kebakaran atau sengatan listrik) Operasi tidak berjalan meskipun dinyalakan,

kotoran yang menumpuk dan kelembaban pada steker, suara abnormal selama operasi berjalan, bau terbakar, dll. Hubungi petugas servis agar

diperiksa dan diperbaiki secepatnya.

PERINGATAN

Dapat menimbulkan

cedera atau kematian.

PERHATIAN

Dapat menyebabkan cedera ringan atau sedang atau merusak benda lain.

(3)

3 Jauhkan benda bermagnet seperti

magnet dari panel operasi.

( Tabung mungkin berputar meskipun penutupnya terbuka, sehingga dapat menimbulkan cedera.)

Selama Penggunaan

Jangan masukkan benda yang

mudah terbakar atau kain yang

mengandung benda semacam itu

Jauhkan benda yang demikian dari

mesin cuci.

(Untuk mencegah ledakan atau kebakaran)

Minyak tanah, bensin, bahan pengencer, alkohol, dll.

PERHATIAN

Jangan cuci, bilas, atau peras kain

dan pakaian kedap air.

(Getaran berlebihan selama pemutaran atau jatuhnya mesin cuci dapat menimbulkan cedera, kerusakan pada unit utama, dinding, lantai, dll., kerusakan pada cucian, kebocoran air, dll.)

Jas hujan, baju renang, penutup diaper, penutup mobil, kain kedap air, dll.

Hal-hal yang dilarang

Gunakan rangkaian selang baru yang disertakan bersama mesin cuci dan jangan gunakan kembali rangkaian selang yang lama.

Jangan masukkan tangan atau kaki Anda ke bawah unit utama. (Untuk mencegah terkena bagian yang berputar, sehingga menimbulkan cedera.)

Jangan menaiki atau meletakkan benda berat di atas mesin cuci.

Jika tutup rusak, hentikan penggunaan mesin cuci secepatnya.

( Untuk mencegah perubahan bentuk dan kerusakan, sehingga menimbulkan cedera)

Jangan sambungkan pemanas air atau menuangkan air bersuhu 50°C atau lebih ke dalam tabung.

( Bagian-bagian dari plastik dapat mengalami perubahan bentuk, sehingga menyebabkan kebocoran listrik atau sengatan listrik.)

Jangan pasang di lokasi yang tidak rata atau tidak stabil.

Matikan keran air setelah operasi selesai.

(Untuk mencegah kebocoran air)

Nama Suku Cadang

Selang penyalur air (1) Sekrup (2) • Untuk penutup bagian bawah • Panjang: 1.0 m Adaptor keran air (1) Selang pembuangan air eksternal (1)

Alat pelengkap

Bak

Papan pencucian (1) Penutup bawah (1) Selang pembuangan air eksternal Pulsator

Kaki yang dapat disesuaikan Filter serat kain Penutup

Perata Baki detergen bubuk

Saluran masuk Pemutih / Detergen cair Panel operasi Saluran masuk pelembut Kabel dan steker Katup selang penyalur air Kristal Ag (Kristal perak) Bak

Kristal Ag (Ganti setiap kurang lebih 2 tahun.)

Ion Ag (Perak) yang dihasilkan selama penyaluran air akan melekat pada kain, sehingga melindungi kain dari bakteri. Hal ini mencegah aroma tidak sedap yang timbul jika

cucian digantung di dalam rumah.

Ion Ag (Perak) tidak memengaruhi tubuh manusia. Institut pemeriksaan: Pusat Uji Kaken

Metode uji: JIS L 1902:2002 (Metode serapan kimia) Bakteri yang diuji: Sta lokokus kuning

Tanyakan ke petugas servis perihal penggantinya. Tanggal penggantian ( )

(4)

4 CATATAN

Saat menyala, proses "Normal" akan ditampilkan.

Jenis proses tidak dapat diubah setelah start.

Panel Operasi

• Daya On/Off Daya akan dimatikan jika operasi mesin cuci tidak berlangsung selama 10 menit tanpa start. • Restart Otomatis

Jika listrik mati selama operasi, ketika daya pulih kembali, maka operasi akan dilanjutkan mulai dari titik ketika mesin berhenti beroperasi. (Indikator menyala ketika operasi dilanjutkan.) • Mulai. • Tunda. • Pilih prosesnya. (Hal. 5) Lampu ECONAVI (Hal. 6)

Ketinggian air/Waktu yang tersisa

Menunjukkan volume air yang disesuaikan secara otomatis menurut banyaknya cucian setelah start.

Menunjukkan perkiraan waktu yang tersisa (menit).

Panduan volume detergen

Panduan volume detergen yang terkait dengan indikator ketinggian air diperlihatkan di bawah ini.

( : 1 sendok detergen dengan sendok yang disertakan dalam kemasan detergen)

Volume detergen

Ketinggian air

Reserve

Tekan tombol ini untuk mengatur berapa jam lagi operasi diselesaikan. (2 sampai 24 jam menurut jam. Catatan untuk proses “Power Wash”: Waktu reservasi beragam mulai dari 3 sampai 24 jam.)

Proses “Fragrance”, “Blanket”, “Air Dry”, “Tub Hygiene” dan “Gentle Hand Wash” tidak dapat direservasi.

Mengubah konten operasi

Mengubah kombinasi Cusi (Wash), Bilas (Rinse) dan Peras (Spin), dan juga lama waktu dan berapa kali. (Hal. 9)

Setelah tombol start ditekan, konten dapat diubah hanya dalam proses "Wash" dengan menekan "Pause".

Berkedip (dalam proses)

mis.) 8 jam kemudian

Mengubah ketinggian air

Tekan tombol ketika ketinggian air ditampilkan.

(Beberapa ketinggian air tidak dapat dipilih, tergantung prosesnya.)

Anda dapat memilih volume air 14 L secara manual. Jika tombol ini ditekan

sementara waktu yang tersisa ditampilkan, maka Anda dapat memeriksa ketinggian airnya.

(5)

5 Pilihan Proses

Tujuan

Proses

Kapasitas maksimal

Untuk kain yang mudah luntur,

Cuci secara terpisah.

Untuk pakaian dalam yang lembut saja

Gunakan jaring cucian.

• Bra berkawat

Pilih proses “Gentle Hand Wash”.

(Untuk mencegah agar kawat tidak mencuat) • Kain berenda, lingerie dan stoking.

Ketika menggunakan jaring

• Jangan mengisinya secara berlebihan. • Pasang klem ritsleting ke dalam penutupnya.

(Untuk mencegah kerusakan kain dan unit utama) • Jangan gunakan proses “Air Dry”.

(Untuk mencegah kusut dan kering yang tidak merata)

Persiapan dan pemeriksaan cucian

Pemeriksaan sebelum pencucian

Untuk mencegah kegagalan fungsi dan kegagalan pengosongan air

• Ambil potongan logam dan koin. • Kencangkan kancing dan tutup ritsleting. • Jangan cuci benda-benda (popok kertas, dll.)

selain cucian.

Untuk mencegah kerusakan pada kain • Balik pakaian berbulu halus.

• Dengan menggunakan sikat, bersihkan bulu hewan peliharaan dan rambut manusia, atau pasir, dll.

• Ikatkan tali, dll.

Pakaian

sehari-hari

Pencucian setiap

hari

Normal

(Hal. 6)

Pencucian cepat

untuk noda ringan

Cepat (Speedy)

(Hal. 6)

Pakaian untuk bayi & orang

dengan kulit yang sensitif

Bilas menyeluruh

Perawatan bayi

(Baby-care)

(Hal. 6)

Menggunakan

pelembut ekstra

Aroma lebih

tercium

Harum

(Fragrance)

(Hal. 6)

Selimut

Selimut (Blanket)

(Hal. 9)

4,2 kg

Pakaian bernoda

berat

Perendaman

sebelum pencucian

Pencucian Bertenaga

(Power Wash)

(Hal. 6)

Pakaian halus

Mencuci pakaian

halus dengan

lembut

Pencucian Tangan Lembut

(Gentle Hand Wash)

(Hal. 8)

2 kg

Menghemat air

Hemat Air

(Water Save)

(Hal. 6)

Pembersihan tabung

Untuk mencegah jamur

hitam dan aroma tidak

sedap

Kering Udara (Air Dry)

(Hal. 9)

Kebersihan Tabung (Tub Hygiene)

(Hal. 11)

Jika timbul jamur hitam

atau aroma tidak sedap

Kebersihan Tabung

_{(Tub Hygiene)}

_{(Hal. 11)}

Mengeringkan pakaian serat sintetis

Kering Udara (Air Dry)

(Hal. 9)

2 kg

½_{Untuk membilas secara menyeluruh,}

gunakan proses “Normal” atau “Baby-care” .

CATATAN

Proses Normal dan proses Hemat Air disarankan untuk pakaian bernoda biasa pada kapasitas terukur

mesin cuci ini.

(6)

6 Pencucian

Persiapan: Periksa apakah mesin cuci sudah dipasang dengan benar. (Hal. 12)

Hidupkan keran air.

1

Setelah memasukkan cucian,

nyalakan mesin cuci.

2

Menurut jenis cucian dan noda,

pilih prosesnya.

mis.) Proses normal

• Untuk proses Water Save

Tekan.

Untuk reservasi

(Hal. 4) Setelah memilih proses,

pilih berapa jam lagi Anda ingin menyelesaikan keseluruhan operasi. (Indikasi selain “Reserve” mati dalam 2 menit setelah start.)

Setelah reservasi diatur • Mengubah atau membatalkan

Tekan “Off” dan lakukan prosedur tersebut kembali.

• Periksa proses dan waktu reservasi Tekan “Reserve”.

• Memeriksa ketinggian air Tekan “Water Level”.

3

Mulai.

Pulsator beroperasi tanpa air dan mengukur muatan. (kurang lebih 5 detik)

Indikator ketinggian air

(kurang lebih 5 detik)

Indikator waktu yang tersisa

Untuk memeriksa ketinggian air Tekan “Water Level”.

Air mulai dialirkan

(dalam waktu kurang lebih 30 detik setelah start)

.

4

Menurut ketinggian air,

tuangkan detergen.

(Ikuti petunjuk yang tercantum pada kemasan detergen.)

Detergen bubuk sintetis Pelembut (Hal. 7) Jangan tuangkan di sini. Detergen cair Cairkan jenis detergen pekat dengan air sebelum dituangkan.

5

Tutup penutup.

Operasi selesai jika terdengar suara

bel listrik (buzzer).

CATATAN

Bila detergen bubuk tidak mudah larut dalam air, larutkan dalam air hangat sebelum dituangkan.

Air kurang lebih 30°C (kurang lebih 5 L)

• Tuangkan detergen sedikit demi sedikit sambil mengaduknya untuk mencegah agar tidak mengeras atau tertinggal dalam bentuk bubuk.

Jika terdapat banyak pakaian yang tebal atau berukuran besar (jeans, seprai, dan lainnya) di dalam tabung, detergen mungkin tetap terlarut. Larutkan detergen sesuai metode di atas, atau kurangi jumlah cucian.

Jika terlalu banyak gelembung sabun yang dihasilkan, kurangi jumlah detergen atau ganti detergennya.

ECONAVI

Dalam proses “Normal”, fungsi ini mendeteksi jumlah cucian dan suhu air, dan menyetel ke waktu operasi dan ketinggian air yang sesuai.

(Default pabrik: ON)

Jika ketinggian air dan konten operasi berubah, ECONAVI tidak akan berfungsi.

Indikator lampu

• Berkedip: Mendeteksi

• Menyala: Dalam operasi ECONAVI • MATI: Tidak dalam operasi ECONAVI

Menekan ON/OFF

(1)

(2)

(3) (Tekan selama 3 detik.)

(4) Tekan untuk memilih :ON/ :OFF

(5) Muncul (6 kali)

½_{Kondisi pengetesan: • Program “Normal” • Perbandingan}

dilakukan pada operasi ECONAVI (jumlah pakaian: 2 kg/ suhu air: lebih dari 35°C) dibandingkan dengan operasi tanpa ECONAVI (jumlah pakaian: 10 atau 9 kg (Kapasitas terukur) suhu air: kurang dari 15°C) • Tes dilakukan berdasarkan IEC60456 kecuali untuk suhu air

(7)

7 Tuangkan pelembut melalui saluran

masuk pelembut sesuai dengan

indikator ketinggian air.

Ditambahkan secara otomatis pada pembilasan terakhir. Untuk menambahkan selama operasi, tekan “Pause”

terlebih dahulu.

Hingga kurang lebih 70 mL • Gunakan proses

“Fragrance” untuk menambahkan lebih banyak lagi.

Tutup penutup dengan benar setelah pelembut dimasukkan.

Jangan gunakan pelembut yang terpisah atau padat. Pelembut dapat mengeras dengan mudah. Jangan biarkan

pelembut berada dalam tangki pelembut untuk waktu yang lama (12 jam atau lebih).

Pelembut yang tidak

diencerkan Air Air

Aduk rata dalam wadah terpisah sebelum menuangkannya. (Untuk melancarkan alirannya) Ikuti setiap petunjuk

penggunaan pelembut.

Tipe konsentrat

Encerkan pelembut.

Pelembut tidak dapat digunakan pada proses “Water Save (Hemat Air)”

Jika “Pause” ditekan selama siklus pemutaran, pelembut akan ditambahkan terlalu dini dan efektivitasnya akan menurun.

Pelembut tidak akan ditambahkan secara otomatis jika tidak dituangkan sebelum siklus “Wash” selesai. Putar tabung dengan tangan jika kesulitan untuk

menuangkan pelembut. (Hal. 10)

CATATAN

Jangan gunakan pemutih untuk proses “Gentle Hand

Wash”.

Jangan gunakan pemutih klorin untuk pakaian berwarna dan bersablon. (Dapat menyebabkan hilangnya warna.) Jika pemutih klorin digunakan, cuci tabung dengan proses

“Tub Hygiene” tanpa pemutih.

Sejumlah kecil detergen bubuk mungkin tetap mengendap pada nampan detergen bubuk. Namun demikian, hal ini tidak akan memengaruhi kebersihan kain dan pakaian. (Bersihkan detergen yang mengendap dengan kain lembab untuk membersihkan dan mencegah endapan detergen lebih lanjut.)

CATATAN

Bubuk pemutih oksigen

Tuangkan

pemutih secara

langsung selama

penyaluran air

berlangsung

setelah start.

½_{Ikuti setiap petunjuk}

penggunaan pemutih.

Pemutih cair

Pemutih yang belum dilarutkan Air

+

Setelah melarutkan dengan volume air yang sama,

tuangkan

pemutih melalui

saluran masuk

pemutih sebelum

start.

Menggunakan pelembut

Menggunakan pemutih

Proses Fragrance

Bel listrik berbunyi dan operasi berhenti sebelum siklus pembilasan terakhir.

bel listrik (buzzer) Muncul (5 kali)

Setelah bel listrik berbunyi, encerkan pelembut dalam volume yang Anda inginkan dengan air dan tuangkan langsung ke dalam tabung.

Anda tidak dapat memilih proses “Fragrance” selama Child Lock aktif (Hal. 10).

Jika Anda tidak membuka penutup selama 1 jam atau lebih dalam proses “Fragrance” setelah bel listrik terdengar, maka operasi akan dilanjutkan.

(8)

8 CATATAN

Gunakan detergen cair lembut untuk pakaian fesyen. Jangan gunakan pemutih.

Pasang papan pencucian.

2) Ratakan posisinya dan buka papan.

3) Tekan bagian tengah papan lalu pasang dengan benar.

Atur cakarnya (6 tempat) dengan erat.

1) Lipat papan lalu letakkan di dasar tabung.

Masukkan cucian.

Tempatkan cucian secara merata.

Pertama, masukkan yang dapat terapung dengan mudah di dalam air, lalu tekan cucian dari atas.

Gunakan jaring yang dijual bebas untuk pakaian yang halus.

Jumlah cucian yang dapat dicuci sekaligus 38 L 2 kg

33 L 1 kg

Pencucian Tangan Lembut (Gentle Hand Wash)

Opsi Pencucian

Persiapan: Hidupkan keran air.

1

Nyalakan mesin cuci.

2

Tekan.

3

Mulai.

4

Menurut indikator ketinggian air (kurang lebih 5 detik),

tuangkan

detergen

cair LEMBUT.

5

Tutup penutup.

Operasi selesai jika terdengar suara

bel listrik (buzzer).

Keluarkan cucian secepatnya. (Untuk mencegah kusut dan luntur) Proses ini mencuci kain yang lembut dan pakaian fesyen secara lembut.

(9)

9

1

Setelah memasukkan selimut yang diletakkan di dalam jaring ke dalam tabung,

nyalakan mesin cuci.

Posisikan dengan bagian ritsleting

jaring menghadap ke atas. (Untuk mencegah kerusakan pada jaring cucian)

2

Pilih proses “Blanket”.

Indikator ketinggian air NA-F1103G: 69 L

Ketinggian air tidak dapat diubah.

3

Mulai.

4

Tuangkan

detergen cair.

5

Tutup penutup.

Operasi selesai jika terdengar suara

bel listrik (buzzer).

Selimut (Blanket)

Cuci/Bilas/Peras (Wash/Rinse/Spin)

Kering Udara (Air Dry)

1

Setelah memasukkan cucian,

nyalakan mesin cuci.

2

Menurut tujuannya,

pilih konten operasi.

Ubah ketinggian air sesuai kebutuhan.

3

Setelah menutup penutupnya,

tekan start.

Operasi selesai jika terdengar

suara bel listrik (buzzer).

Proses ini akan memeras air dari pakaian dengan hembusan udara yang memanfaatkan perputaran tabung.

(Pengadukan dilakukan setiap 30 menit untuk menguraikan cucian.)

Pakaian yang dapat dikeringkan

Bahan: Serat sintetis Berat: Maks. 2 kg

1

Setelah mengisikan cucian dan menutup penutupnya,

nyalakan mesin cuci.

2

Pilih proses “Air Dry”.

3

Mulai.

Operasi selesai setelah

90 menit dengan bel listrik

yang terdengar.

Selimut yang dapat dicuci

Bahan: Serat sintetis/Katun 100% Berat: Maks. 4,2 kg

Selimut dengan label dapat dicuci

½_{Beli jaringnya (AXW221-8500)}

di penyalur.

Cucian mungkin tidak cukup kering karena bergantung pada jumlah muatan, jenis kain, suhu, dan kondisi pemasangan mesin cuci. (Karena pemanas tidak digunakan untuk fungsi ini, sebagian pengguna mungkin merasa cuciannya dingin dan tidak kering.)

CATATAN

Gulung

Jaring

Pilih proses “Gentle Hand Wash”.

Pilih proses “Blanket”/“Air Dry”. Nyalakan mesin cuci.

Mulai.

(10)

10 Filter serat kain

Setiap kali setelah operasi

Jika sulit melepaskan lter

Putar tabung. (Lihat di sebelah kiri)

Jika lter rusak

Beli lter baru di penyalur.

Jangan mencuci tanpa menggunakan lter. (Untuk mencegah kerusakan pada kain)

CATATAN

Perawatan

1

Tahan bagian

atas dan

lepaskan.

2

Buka lter

dan bersihkan dari

serat kain yang

menempel.

Jika sulit dihilangkan, rendam lter dalam air lalu cuci.

3

Pasang kembali ke posisi

semula.

Membatalkan bel listrik

Mengatur Child Lock

Memutar tabung dengan tangan

Jika terdapat air di dalam tabung atau tombol “Start” ditekan, maka tabung tidak dapat diputar.

CATATAN

Fungsi Mudah

Jika penutup dibuka selama operasi dengan fungsi ini dalam kondisi aktif, maka bel listrik akan terus berbunyi sampai penutup ditutupkan kembali. Jika penutup dibuka selama 10 detik atau lebih, air akan dikeringkan secara paksa. (Untuk mencegah agar anak tidak terjatuh ke dalam tabung dan tenggelam)

Fungsi ini tidak mengunci penutup dan pengoperasian tombol. Posisikan selang pembuangan air sedemikian rupa sehingga air

dapat dikeringkan dari tabung.

Jika air dikeringkan secara paksa, “U99” akan ditampilkan. (Hal. 15)

1

nyalakan mesin cuci.

2

Tekan 5 detik.

pi pi

Untuk membatalkan, lakukan prosedur yang sama.

pi pi pi pi

Jika lter serat sulit untuk dilepaskan atau menambahkan pelembut

1

Nyalakan mesin cuci.

2

Ketika suara klik terdengar setelah kurang lebih 15 detik,

putar tabung.

(Searah jarum jam saja)

Menekan,

tekan.

Setelah melepaskan jari Anda dari tombol “ON”, lanjutkan menekan tombol ini selama 3 detik.

pi pi

Untuk mereset, lakukan prosedur yang sama. _{pi pi}pi pi

Klik

1

2

4

3

(11)

11 Filter penyalur air

Unit utama/Penutup

Jika air tidak mengalir dengan lancar

Jika ditemukan bercak detergen atau pelembut

Lap dengan kain lembut.

(Untuk mencegah resin atau korosi logam)

Untuk noda berat, gunakan detergen netral untuk dapur dan usapkan.

(Jangan gunakan detergen lain atau menuangkan air secara langsung.)

1

Matikan keran air.

2

Nyalakan mesin cuci.

3

tekan

start.

4

Setelah kurang lebih 40 detik,

matikan mesin cuci.

5

Kendurkan mur.

6

Lepaskan

selang dan

bersihkan

dari kotoran.

Filter penyalur air

Sebulan sekali (Cuci)

Seminggu sekali (Kering)

Tabung

<Air Dry/Tub Hygiene>

1

Nyalakan mesin cuci

tanpa memasukkan

cucian ke dalam tabung.

2

Pilih proses

"Tub Hygiene".

3

Mulai.

4

Ketika penyaluran air selesai,

jeda.

5

Tuangkan pemutih

ke dalam tabung.

Gunakan pemutih klorin untuk kain.

Kurang lebih 200 mL

6

tekan start.

Operasi selesai kurang lebih

setelah kurang lebih 2

setengah jam.

1

Setelah operasi selesai,

operasikan mesin cuci dengan

proses "Air Dry" tanpa

memasukkan cucian ke dalam

tabung.

(Hal. 9)

Pastikan Anda mematuhi prosedur berikut untuk mencegah terperciknya air.

Mur

(12)

12 1. Periksa lokasi pemasangan.

3. Pasang selang pembuangan air eksternal.

2. Pasang penutup bawah.

Pemasangan

Hindari lokasi pemasangan berikut ini

• Lokasi yang berpotensi sangat dingin.

• Lokasi yang terpapar sinar matahari langsung (untuk mencegah kegagalan fungsi atau kerusakan) • Lokasi yang tidak rata atau tidak stabil

(di atas balok, kayu, meja beroda, dll.)

Jika instalasi, uji coba dan pemeriksaan mesin cuci tidak dilakukan sesuai dengan metode instalasi ini, Panasonic tidak bertanggung jawab atas kecelakaan atau kerusakan yang ditimbulkan.

Pastikan meminta petugas servis untuk melakukan instalasi. Jangan melakukan instalasi sendiri.

Jangan halangi celah bagian bawah dengan karpet, dll.

Pasang sedemikian rupa hingga erat.

CATATAN

Sambungkan ke port

sambungan.

Penataan selang

Masukkan ujung

selang sesuai arah

panah.

1

2

10 cm atau kurang NG 3 m atau kurang

Jangan letakkan ujung selang di bawah air.

Tingginya sebaiknya 10 cm atau kurang.

Panjang perpanjangan selang harus 3 m atau kurang.

Ujung selang

Selang pembuangan air eksternal

Sisi belakang unit utama

Ujung selang

(Permukaan bawah)

Selang penyalur air Pengatur keran air

Sekrup katup selang penyalur air Persiapan: Tata karton dan semacamnya, lalu baringkan mesin cuci

di atasnya. (Hadapkan sisi depan ke bawah.)

1 Pasang sesuai batas pemandu.

Lubang sekrup

Klem

Pemandu

2 Dorong bagian klem

pada kedua sisi.

3 Pasang dengan

sekrup.

(13)

13 5. Sambungkan steker dan kabel konduktor.

7. Lakukan operasi uji coba.

6. Periksa posisi horizontal.

4. Sambungkan adaptor keran air dan selang penyalur air.

Periksa apakah terdapat kebocoran air, suara tidak normal atau pesan kesalahan.

Jika gelembung

sebagian besar di

luar tanda

Lantainya miring ke arah gelembung melewati tanda.

Papan atau semacamnya

Ketika menyambungkan kembali adaptor keran air, putar bagian

A ke kiri hingga uliran sekrup sepanjang 4 mm terlihat. Kemudian, lakukan prosedur tersebut.

CATATAN

Tanyakan ke petugas servis perihal konduktor. Untuk kabel listrik 2 pin, maka diperlukan konduktor.

Jika gelembung sedikit di luar tanda

1) Putar tombol kaki yang dapat disesuaikan ke arah kiri dan longgarkan seperti yang ditunjukkan dengan panah ke kiri. Lalu, putar kaki yang dapat disesuaikan untuk menyesuaikan kerataan.

2) Putar tombol kaki yang dapat disesuaikan ke kanan dan kencangkan seperti yang ditunjukkan dengan panah ke kanan.

1 Menyambungkan adaptor keran

air ke keran air.

1) Longgarkan 4 sekrup.

2) Sambungkan ke keran air dan kencangkan sekrup.

2 Memasang.

Putar bagian A ke arah kanan dan kencangkan.

(Untuk mencegah kebocoran air)

3 Menyambungkan selang

penyalur air ke adaptor keran

air.

Tekan tuasnya, pasangkan dan kaitkan cakar tuas pada ensa adaptor.

4 Menyambungkan selang

penyalur air ke sekrup katup

selang penyalur air.

Angkat sedikit pipa sikunya lalu kencangkan murnya.

Periksa apakah pipa siku tidak longgar. Pipa siku

Sekrup katup selang penyalur air

Mur Bagian A Uliran sekrup Tuas

PERHATIAN

• Kencangkan mur dengan erat. (Untuk mencegah kebocoran air) • Jangan membengkokkan selang

penyalur air dengan paksa. (Untuk mencegah kebocoran air yang disebabkan selang yang bengkok)

Periksa apakah

gelembung perata

berada di dalam tanda.

Perata

Tanda Gelembung

Tuas

Cakar Flensa

Kaki yang dapat disesuaikan Kencangkan Longgarkan

Kaki yang dapat disesuaikan Untuk menaikkan Untuk menurunkan

Bila Diperlukan

(14)

14 Perbaikan gangguan

Periksa yang berikut sebelum meminta servis.

Gejala

Titik pemeriksaan

W

aktu

Waktu yang tersisa berubah-_ubah. Waktu yang tersisa dikoreksi selama proses dan ditampilkan. (Indikator waktu adalah perkiraan.)

Unit utama

Operasi tidak berjalan.

Listrik mati?

Apakah penutup sudah ditutup dengan benar? Apakah sekring listrik atau breaker diputus?

Apakah steker dipasang ke stop kontak dengan benar? Apakah keran air sudah dinyalakan?

Apakah tombol “Start” sudah ditekan? Apakah program Reserve sudah diatur?

Tidak dapat mengubah konten operasi. (setelah start)

Konten dapat diubah dalam proses Wash dengan menekan “Pause”. Untuk mengubah proses atau mengubah konten setelah proses Rinse, matikan mesin cuci lalu nyalakan kembali.

Daya tidak segera menyala

setelah daya mati. Operasi tombol diabaikan kurang lebih 10 detik setelah daya mati.

W

ash

Air tidak tersalur.

Apakah keran air sudah dinyalakan? Air mati?

Apakah lter penyalur air tersumbat kotoran? (Hal. 11)

Air disalurkan di tengah proses Wash.

Ketika ketinggian air menurun, air disalurkan secara otomatis.

Dengan cucian dalam jumlah besar, air disalurkan beberapa kali secara otomatis.

Ketinggian air terlalu tinggi untuk banyaknya cucian yang dimasukkan.

Jika cucian basah atau terdapat air di dalam tabung sebelum operasi, maka ketinggian air mungkin akan lebih tinggi.

Ketinggian air terlalu rendah untuk banyaknya cucian yang dimasukkan.

Dengan kain yang ringan (serat sintetis, dll.), ketinggian air mungkin lebih rendah.

Rinse/Spin

Operasi dimulai dengan proses Rinse, namun air tidak disalurkan.

Jika tidak terdapat air di dalam tabung, maka air akan disalurkan setelah pemutaran. Jika terdapat air di dalam tabung, maka air akan disalurkan setelah pengosongan air.

Operasi mendadak berubah ke proses bilas di tengah-tengah proses pemutaran./ Hanya pemutaran yang diinginkan, namun, operasi dimulai dengan pembilasan.

Jika cucian tidak tersebar merata di dalam tabung, mesin akan mulai membilas dan secara otomatis mengoreksi penataannya.

(Sebarkan cucian serata mungkin.)

Perputaran yang tidak lazim selama pemutaran.

Kecepatan perputaran tabung disesuaikan untuk mengurangi pembentukan busa selama pemutaran.

Lain-lain

Listrik mati./ Breaker terputus.

Operasi akan berhenti. Ketika daya pulih kembali, maka operasi akan dilanjutkan. (Indikator “Auto Restart” menyala.)

Air mati. Setelah penyaluran air pulih kembali, lepaskan selang penyalur air untuk membuang

air berlumpur dari keran, dan mulai operasinya.

Operasi tidak berakhir meskipun sudah melewati waktu reservasi.

Waktu operasi dapat menjadi lebih lama jika cucian menumpuk di satu sisi atau penyaluran atau pengosongan air dalam kondisi yang tidak baik.

Tidak dapat memilih proses

(15)

15 Pesan Kesalahan

Jika bel listrik berbunyi dan “U”/“H” dan “Angka” muncul secara bergantian, periksa yang berikut.

½_{Jika masalah tetap berlanjut atau terjadi kegagalan fungsi lainnya, cabut kabel listrik dan hubungi petugas servis untuk diservis.}

Membatalkan Child Lock (Hal. 10) ketika aktif.

Gejala

Titik pemeriksaan

Air tidak dapat dikosongkan.

Periksa apakah terdapat abnormalitas berikut pada selang pembuangan air.

Apakah hancur?

Apakah tersumbat serat kain? Apakah ujungnya terendam air?

Apakah sebagian dari selang berada pada ketinggian lebih dari 10 cm dari tengah-tengah? (Hal. 12)

Apakah selang perpanjangan lebih panjang dari 3 m? (Hal. 12)

Tutupnya terbuka.

Apakah tutupnya terbuka?

Spin atau Air Dry tidak berfungsi.

Apakah cucian hanya tersebar di satu sisi?

Atur cucian agar tersebar merata di dalam tabung, lalu tutup penutupnya. Apakah mesin cuci berada di atas lokasi yang tidak stabil atau permukaan

lantai yang miring?

Operasi akan dilanjutkan dengan membuka/menutup penutupnya.

Air tidak dapat disalurkan.

Apakah keran air sudah dinyalakan? Air mati?

Apakah lter penyalur air tersumbat kotoran? (Hal. 11)

Air dikosongkan secara paksa jika penutup dibuka selama 10 detik atau lebih dengan fungsi Child Lock (Hal. 10) aktif.

Cabut kabel listrik dan sambung kembali setelah 5 detik. Diperlukan pemeriksaan.

Cabut kabel listrik. Kemudian, hubungi petugas servis dan jelaskan konten yang ditampilkan (2-digit angka setelah “H”).

Operasi akan dilanjutkan dengan membuka/menutup penutupnya.

(Tampak atas) Cucian

(16)

16 Spesi kasi

Panasonic Corporation

Web site : http://panasonic.net

NA-F1103G

Voltase terukur 220 V

Frekuensi terukur 50 Hz

Konsumsi daya terukur 400 W

Volume air standar 69 L

Dimensi produk 595 mm (L) x 641 mm (P) x 995 mm (T)

Berat produk 35 kg

Tekanan air keran 0,03-1 MPa
