Makalah Seminar Kerja Praktek
LAPISAN FISIK PADA TEKNOLOGI LONG TERM EVOLUTION (LTE) DI PT
TELKOM R&D CENTER BANDUNG
Oleh : Yusup Rudyanto (L2F007082)
Jurusan Teknik Elektro Fakultas Teknik Universitas Diponegoro
Abstrak
Standard teknologi wireless dituntut harus terus mengalami evolusi menjadi semakin baik, baik dalam hal penyediaan layanan mobile broadband , kecepatan data dan area akses yang semakin luas. Hal itu dilihat dari sisi pelanggan, sedangkan dari sisi penyedia jaringan juga perlu desain jaringan yang lebih sederhana namun dapat bekerja dengan seoptimum mungkin.
Teknologi Long Term Evolution atau sering disebut LTE menjawab persoalan tersebut. Sejauh ini teknologi yang banyak dikenal orang 3G atau 3,5G (HSDPA). LTE ini dianggap yang paling siap menuju 4G, meskipun standarnya belum memenuhi standar 4G, sehingga sering disebut 3,9G. LTE dengan arsitektur jaringan yang lebih sederhana serta radio akses yang digunakan adalah OFDM pada arah downlink dan Single Carrier FDMA (SC-FDMA) pada arah uplink, memunginkan laju data sebesar 100Mbps (downlink) dan 50Mbps (uplink) dengan spectrum bandwidth 20 MHz. dalam laporan ini akan lebih focus membahas mengenai layer fisik pada LTE dimana didalamnya menjelaskan skema multiple access yang digunakan baik untuk downlink maupun uplink.
Kata Kunci : LTE, OFDM, SC-FDMA, Lapisan fisik I. PENDAHULUAN
1.1 Latar Belakang
Standard teknologi wireless dituntut harus terus mengalami evolusi menjadi semakin baik, baik dalam hal penyediaan layanan mobile broadband , kecepatan data dan area akses yang semakin luas. Hal itu dilihat dari sisi pelanggan, sedangkan dari sisi penyedia jaringan juga perlu desain jaringan yang lebih sederhana namun dapat bekerja dengan seoptimum mungkin.
Teknologi Long Term Evolution atau sering disebut LTE menjawab persoalan tersebut. Sejauh ini teknologi yang banyak dikenal orang 3G atau 3,5G (HSDPA). LTE ini dianggap yang paling siap menuju 4G dibanding kedua kandidat lainnya yaitu UMB (CDMA) dan Wimax II (Wimax). LTE bukan merupakan standard, tetapi sebuah proyek yang ditargetkan untuk menghasilkan perkembangan baru dari spesifikasi 3rd Generation Partnership
Project (3GPP) Release 8 (Rel-8). Dinamakan Long Term Evolution karena LTE merupakan evolusi dari spesifikasi teknologi wireless sebelum-sebelumnya (GSM/EDGE, WCDMA, dan HSPA). Evolusi yang terdapat pada LTE dibandingkan standard - standard sebelumnya meliputi 3 hal utama, yaitu air
interface, jaringan radio serta jaringan core.
Layanan LTE pertama di dunia dibuka oleh TeliaSonera di dua kota Skandinavia yaitu
Stockholm dan Oslo pada 14 Desember 2009 lalu.
Salah satu perubahan pada LTE dibanding teknologi sebelumnya adalah pada lapisan fisiknya, khususnya dalam teknik modulasi dan skema akses jamak. LTE menerapkan teknik Orthogonal Frequency-
Division Multiple Access (OFDMA) untuk
downlink sedangkan untuk uplink
menggunakan Single-Carrier Frequency- Division Multiple Access (SC-FDMA). Di
dalam makalah ini akan dibahas mengenai prinsip kerja kedua skema multiple acces tersebut,
1.2 Tujuan
Hal-hal yang menjadi tujuan penulisan laporan kerja praktek ini adalah :
1. Mempelajari sistem telekomunikasi LTE. 2. Mempelajari skema multipe acces yang
digunakan dalam LTE
3.
Mengetahui trial LTE yang dilakukan di Telkom R&D Center Bandung.1.3 Batasan Masalah
Batasan masalah yang diambil oleh penulis pada penulisan laporan kerja praktek ini hanya mengenai skema multiple access untuk
downlink dan uplink yang digunakan pada
LTE. Tidak membahas mengenai arsitektur jaringan LTE ataupun spesifikasi LTE secara keseluruhan secara rinci.
II. DASAR TEORI
LTE adalah satu set perangkat tambahan Universal Mobile Telecommunications System (UMTS) yang
diperkenalkan oleh 3rd Generation Partnership Project (3GPP) Release 8. LTE
yang sering disebut juga SAE (System
Architecture Evolution) ini merupakan
langkah menuju generasi ke-4 (4G) dari teknologi radio yang dirancang untuk meningkatkan kapasitas dan kecepatan jaringan sistem komunikasi bergerak. Evolusi dari GSM hingga menuju 4G yang telah dirancang oleh 3GPP dapat dilihat pada gambar berikut :
Gambar 2.1 Evolusi GSM
Terdapat 3 kandidat teknologi yang mengarah ke 4G yaitu LTE, WIMAX dan UMB. Tetapi dari ketiga kandidat tersebut LTE yang dianggap paling siap menuju 4G.
2.1 Arsitektur Jaringan LTE
Arsitektur jaringan LTE secara umum lebih sederhana disbanding dengan teknologi sebelumnya ( GSM/ UMTS). LTE memiliki Radio Access Network sendiri yang bernama E-UTRAN. Jaringan intinya disebut Evolved Packet Core (EPC). EPC bersifat all-IP dan mudah berinterkoneksi dengan jaringan IP lainnya, termasuk WiFi,
WiMAX, dan XDSL. Untuk
menghubungkan UE (pengguna) dengan E-UTRAN digunakan eNB (e-NodeB). Pada GSM eNB ini analogi dengan NodeB atau BTS, namun pada eNB terdapat penambahan fungsi dimana beberapa fungsi BSC juga dilakukan oleh eNB tersebut.
Jaringan LTE mampu
mentransformasi pengalaman pengguna telekomunikasi, memperbarui layanan
mobile broadband ke tingkatan baru
sehingga kegiatan mobile seperti browsing internet, mengirim email, video sharing, download musik, serta aplikasi-aplikasi lain
akan sangat mudah diakses tanpa ada intervensi atau keterlambatan.
2.2 Persyaratan LTE
Dalam rangka memenuhi persyaratan dari IMT Advanced tentang 4G, maka LTE mempunyai beberapa persyaratan sebagai berikut :
Bandwidth yang terskala
E-UTRA dapat beroperasi pada alokasi bandwidth yang berbeda-beda, yaitu 1.25 MHz, 2.5 MHz, 5 MHz, 10 MHz, 15 MHz, dan 20 MHz baik pada
uplink maupun downlink.
Puncak laju data sebesar 100 Mbps untuk
downlink, dan 50 Mbps untuk uplink
dengan alokasi spektrum bandwidth 20 Mhz.
Mencapai 200 pengguna aktif dalam 1 sel (5 MHz)
User-plane latency kurang dari 5 ms Pilihan spektrum frekuensi yang dapat
disesuaikan dengan jaringan saat ini yaitu band GSM, CDMA, UMTS (450,700, 850, 900, 1700, 1800, 1900, 2100, 2500MHz) Mendukung baik untuk operasi FDD
(Frequency Division Duplex) maupun TDD (Time Division Duplex)
Antena MIMO sudah terstandardisasi sehingga secara umum dapat meningkatkan pesat data sektoral.
2.3 Motivasi dikembangkannya LTE
Perlu untuk menjamin kesinambungan daya saing dari sistem 3G di masa depan. Permintaan pengguna untuk kecepatan
data dan QoS yang lebih tinggi. Sistem packet switch dioptimalkan. Mengurangi biaya CAPEX (Capital
expenditure) dan OPEX (Operating
expenditure ).
Rendah kompleksitas.
Menghindari fragmentasi teknologi yang tidak seharusnya dilakukan baik untuk operasi band berpasangan (FDD) maupun tidak berpasangan (TDD).
III. SKEMA MULTIPLE ACCESS
3.1 Definisi Multiple AccessMultiple access adalah suatu teknik yang
memungkinkan suatu titik (Base Station) untuk dapat diakses oleh beberapa titik yang saling berjauhan (Subscriber Station) dengan tidak saling mengganggu. Di dalam eNB terdapat beberapa lapisan, dimana lapisan terbawahnya disebut lapisan fisik. Lapisan ini mengatur multiple access yang digunakan baik untuk downlink (mengirim data dari jaringan ke UE) maupun uplink (mengirim data dari UE ke jaringan).
LTE menerapkan teknik Orthogonal
Frequency Division Multiple Access
(OFDMA) untuk downlink sedangkan untuk
uplink menggunakan Single-Carrier
Frequency-Division Multiple Access
(SC-FDMA).
3.2 OFDM
OFDM (Orthogonal Frequency Division Multiplexing) adalah sebuah teknik
transmisi yang menggunakan beberapa buah frekuensi (multicarrier) yang saling tegak lurus (orthogonal). Masing-masing
subcarrier tersebut dimodulasikan dengan
teknik modulasi konvensional pada rasio simbol yang rendah. Prinsip kerja dari OFDM dapat dijelaskan melalui gambar blok diagram berikut :

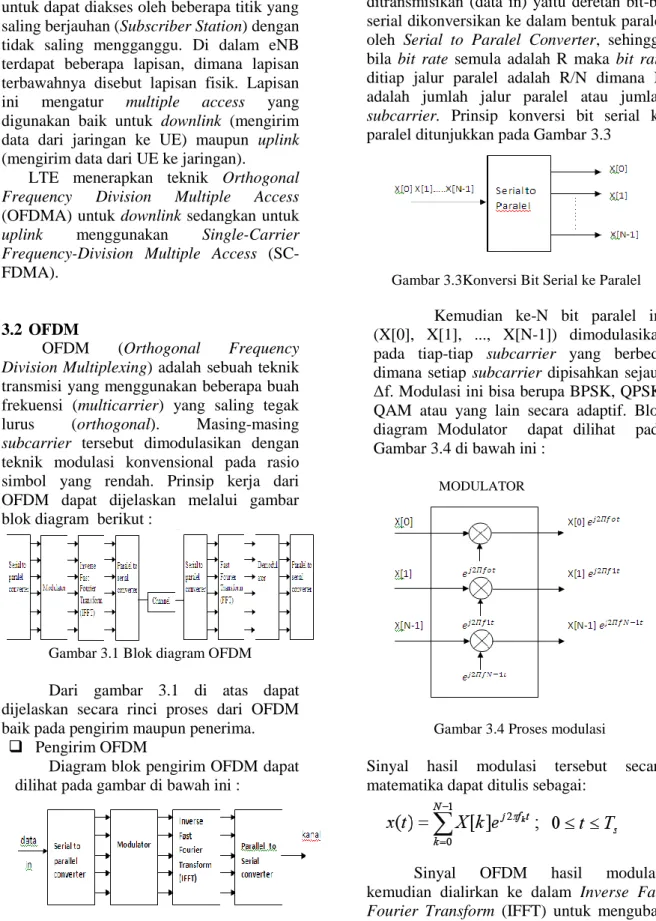

Gambar 3.1 Blok diagram OFDM
Dari gambar 3.1 di atas dapat dijelaskan secara rinci proses dari OFDM baik pada pengirim maupun penerima.
Pengirim OFDM
Diagram blok pengirim OFDM dapat dilihat pada gambar di bawah ini :
Gambar 3.2 Diagram Blok Transmitter OFDM
Dari gambar 3.2 dapat dilihat diagram blok pengirim OFDM terdiri dari blok-blok serial to paralel, modulator, IFFT dan paralel to serial. Deretan data yang akan ditransmisikan (data in) yaitu deretan bit-bit serial dikonversikan ke dalam bentuk paralel oleh Serial to Paralel Converter, sehingga bila bit rate semula adalah R maka bit rate ditiap jalur paralel adalah R/N dimana N adalah jumlah jalur paralel atau jumlah
subcarrier. Prinsip konversi bit serial ke
paralel ditunjukkan pada Gambar 3.3
Gambar 3.3Konversi Bit Serial ke Paralel
Kemudian ke-N bit paralel ini (X[0], X[1], ..., X[N-1]) dimodulasikan pada tiap-tiap subcarrier yang berbeda dimana setiap subcarrier dipisahkan sejauh Δf. Modulasi ini bisa berupa BPSK, QPSK, QAM atau yang lain secara adaptif. Blok diagram Modulator dapat dilihat pada Gambar 3.4 di bawah ini :
Gambar 3.4 Proses modulasi
Sinyal hasil modulasi tersebut secara matematika dapat ditulis sebagai:
Sinyal OFDM hasil modulasi kemudian dialirkan ke dalam Inverse Fast
Fourier Transform (IFFT) untuk mengubah
sinyal dari domain frekuensi ke dalam sinyal MODULATOR
domain waktu dengan cara mencuplik sinyal x(t) dengan laju Tss/N. Penggunaan IFFT ini memungkinkan pengalokasian frekuensi yang saling tegak lurus (orthogonal). Proses IFFT ditunjukkan pada Gambar 3.5
Gambar 3.5 Proses IFFT
Sinyal keluaran IFFT disebut symbol OFDM dan dapat dinyatakan sebagai:
Sinyal OFDM yang telah diaplikasikan ke dalam IFFT ini kemudian dikonversikan lagi ke dalam bentuk serial. Setelah disisipi cyclic prefix dengan cara menyalin bagian akhir simbol sepanjang periode CP yang digunakan dan menempatkannya pada awal simbol, baru data dikirim.
Penerima OFDM
Setelah melalui kanal maka sinyal informasi tadi diterima oleh penerima. Berikut gambar blok diagram penerima OFDM :
Gambar 3.6 Diagram Blok Receiver OFDM
Gambar 3.6 menunjukkan blok diagram penerima yang terdiri dari blok-blok serial to paralel, FFT, demodulasi, dan Paralel to Serial.
Di penerima terjadi proses kebalikan dari proses yang ada di pengirim. Sinyal yang telah dialirkan ke dalam FFT kemudian didemodulasikan dan dikonversi lagi ke dalam bentuk serial oleh Paralel to Serial Converter dan akhirnya kembali menjadi bentuk data
informasi. Dengan sistem OFDM ini
throughput dari kanal yang diberikan dapat
ditingkatkan tanpa harus meningkatkan
bandwidth.
3.2.1 Kelebihan OFDM
Beberapa kelebihan OFDM diantaranya: Efisien dalam pemakaian bandwidth
OFDM adalah salah satu jenis dari multicarrier (FDM), tetapi memiliki efisensi pemakaian frekuensi yang jauh lebih baik. Pada OFDM overlap antar frekuensi yang bersebelahan diperbolehkan, karena masing-masing sudah saling orthogonal, sedangkan pada sistem multicarrier konvensional untuk mencegah interferensi antar frekuensi yang bersebelahan perlu diselipkan frekuensi penghalang (guard band), dimana hal ini memiliki efek samping berupa menurunnya kecepatan transmisi bila dibandingkan dengan sistem single
carrier dengan lebar spektrum yang
sama.
Selain itu pada multicarrier konvensional juga diperlukan band pass
filter sebanyak frekuensi yang digunakan, sedangkan pada OFDM cukup menggunakan FFT saja. Perbandingan transmisi single carrier,
multicarrier konvensional dan OFDM
dapat dilihat pada gambar berikut :

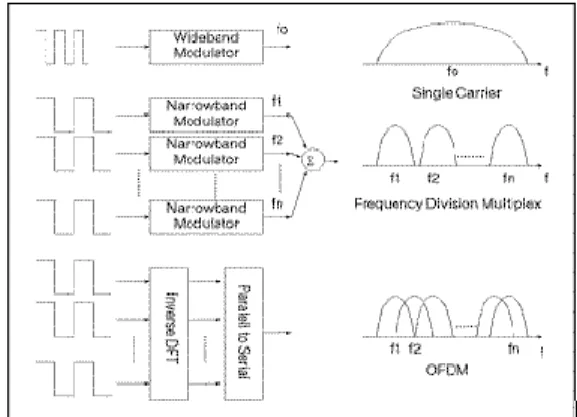

Gambar 3.7 Perbandingan single carrier,
multicarrier dan OFDM
Kuat menghadapi frequency selective
fading
Dengan menggunakan teknologi OFDM, meskipun jalur komunikasi yang digunakan memiliki karakteristik
frequency selective fading (dimana bandwidth channel lebih sempit daripada
bandwidth transmisi sehingga mengakibatkan pelemahan daya terima secara tidak seragam pada beberapa frekuensi tertentu), tetapi tiap subcarrier dari sistem OFDM hanya mengalami flat fading
(pelemahan daya terima secara seragam). Pelemahan yang disebabkan oleh flat fading ini lebih mudah dikendalikan, sehingga performansi dari sistem mudah untuk ditingkatkan.
Teknologi OFDM bisa mengubah
frequency selective fading menjadi flat fading, karena transmisi menggunakan subcarrier dengan jumlah yang sangat
banyak, sehingga kecepatan transmisi di tiap subcarrier sangat rendah dan
bandwidth dari tiap subcarrier sangat
sempit, lebih sempit daripada
coherence bandwidth (lebar daripada
bandwidth yang memiliki karakteristik yang relatif sama). Dengan demikian masing-masing subcarrier hanya terkena flat fading. Perubahan dari
frequency selective fading menjadi flat fading bisa diilustrasikan seperti
gambar berikut :
Gambar 3.8 Frequency selective fading
Tidak sensitif terhadap sinyal tunda Dengan rendahnya kecepatan transmisi di tiap subcarrier berarti periode simbolnya menjadi lebih panjang sehingga kesensitifan sistem terhadap delay spread (penyebaran sinyal-sinyal yang datang terlambat) menjadi relatif berkurang.
Tahan terhadap ISI dan fading yang disebabkan oleh perambatan jalur jamak.
Untuk memudahkan proses demodulasi pada bagian FFT di
receiver, tiap-tiap subkanal OFDM
haruslah terjaga orthogonalitasnya. Tetapi akibat respon kanal yang buruk, akan terjadi distorsi linear yang menyebabkan energi pada tiap-tiap subkanal menyebar ke subkanal di sekitarnya. Delay spread menyebabkan waktu kedatangan sinyal bervariasi. Hal-hal ini lah yang menyebabkan terjadinya
inter symbol interference (ISI).
ISI pada sistem OFDM dapat dihilangkan dengan menyisipkan guard
interval atau yang sering dikenal dengan cyclic prefic (CP). Caranya dengan
menyalin bagian akhir simbol sepanjang periode CP yang digunakan dan menempatkannya pada awal simbol. Dengan memberikan CP, maka interferensi simbol hanya terjadi pada sisi cyclic prefix-nya saja. Efek tersebut dapat dihilangkan saat dilakukan sinkronisasi waktu pada windowing fft, dengan cara membuang bagian CP yang mengalami interferensi.
Mudah beradaptasi dengan kondisi kanal yang buruk (tanpa complex equalization).
Implementasi menggunakan FFT lebih efisien.
Rendah sensitivitas terhadap noise DC. Efisien dalam pengolahan MIMO. 3.2.2 Kekurangan OFDM
Sensitif terhadap masalah efek Doppler dan sinkronisasi frekuensi.
Diantara kelebihan diatas sistem OFDM memiliki sensitivitas pada error frekuensi yang diakibatkan oleh perbedaan frekuensi yang diterima dengan osilator lokal pada penerima. Perbedaan ini diakibatkan oleh adanya pergeseran pada frekuensi akibat efek pergerakan atau efek Doppler dan pengaruh intercarrier interferency (ICI) antar subcarrier. Fenomena ini disebut dengan frequency offset.
Rentan terkontaminasi distorsi nonlinear Teknologi OFDM adalah sebuah sistem modulasi yang menggunakan multi-frekuensi dan multi-amplitudo, sehingga sistem ini mudah terkontaminasi oleh distorsi nonlinear yang terjadi pada amplifier dari daya transmisi.
Kerugian laju data dan kerugian daya akibat CP (Cyclic Prefix).
Memiliki PAPR yang tinggi, sehingga membutuhkan power amplifier dengan linearitas yang tinggi pula.
3.2.3 PAPR (Peak to Average Ratio) PAPR adalah perbandingan antara daya puncak sinyal dengan daya rata-ratanya. PAPR dapat terjadi sebagai hasil superposisi dari dua atau lebih subcarrier sehingga menghasilkan nilai puncak sinyal yang sangat besar. Hal ini biasanya disebabkan oleh modulasi masing-masing
subcarrier yang dilakukan dengan frekuensi yang berbeda sehingga menyebabkan beberapa subcarrier
mempunyai fasa koheren yang pada akhirnya akan muncul amplitudo dengan level yang jauh lebih besar dari daya sinyalnya. Hal itu dapat digambarkan sebagai berikut :
Gambar 3.9 Keluaran IFFT pada OFDM
Nilai PAPR yang besar akan menyebabkan sistem membutuhkan komponen sistem yang memiliki daerah linear yang besar untuk mengakomodasi amplitudo sinyal. Sedangkan Power amplifier (PA) merupakan salah satu
komponen sistem yang tidak linear. PA yang tidak linear akan menyebabkan distorsi yang sifatnya non-linear sehingga akan muncul intermodulasi, yaitu frekuensi baru pada sinyal yang akan ditansmisikan. Intermodulasi menyebabkan terjadinya interferensi diantara subcarrier dan menyebabkan terjadinya pelebaran spektal dari sinyal keseluruhan. Gejala intermodulasi dapat dikenali dengan munculnya inter carrier interferences
(ICI) dan adjacent channel interference (ACI).
Secara matematis nilai PAPR dapat dirumuskan :
PAPR = = N
atau PAPR(dB) = 10log (N). dimana N : jumlah subcarrier.
Dari persamaan diatas dapat disimpulkan bahwa nilai PAPR pada sistem OFDM bersifat linear dengan jumlah
subcarrier-nya. Saat N sinyal ditambahkan
dengan fasa yang sama, sinyal tersebut akan menghasilkan nilai puncak yang besarnya N kali dari daya rata-ratanya, sehingga nilai PAPR akan bertambah besar jika jumlah N diperbesar.
3.3 OFDMA
Orthogonal Frequency-Division
Multiple Access (OFDMA) adalah sistem
komunikasi wireless yang menggabungkan teknik OFDM dan teknik multiakses untuk menyedikan layanan banyak pengguna.
OFDMA merupakan kombinasi antara OFDM dan FDMA (Frequency Divison
Multiple Access) yang melayani beberapa
pengguna dengan mengalokasikannya pada
subcarrier. Pada dasarnya, ide di balik
OFDMA adalah dengan memisahkan satu pesat data yang tinggi ke dalam beberapa pesat data rendah dan mentransmisikannya secara paralel. OFDMA memungkinkan beberapa UE (User Equipment) untuk berbagi bandwidth yang sama. Ini dapat dilakukan dengan menentukan beberapa subcarrier untuk diberikan kepada beberapa UE sehingga memungkinkan beberapa pesat aliran data yang rendah untuk UE yang berbeda pada saat yang sama.
Perbedaan antara OFDM dengan OFDMA adalah OFDM bukanlah sebuah teknik askes jamak melainkan suatu teknik modulasi yang menciptakan banyak aliran data supaya dapat digunakan oleh pengguna yang berbeda, sedangkan OFDMA merupakan skema akses jamak yang memungkinkan banyak pengguna berbagi dalam bandwidth yang sama.
Selain itu, OFDM mengalokasikan pengguna hanya pada ranah waktu sedangkan OFDMA mengalokasikan pengguna pada ranah waktu dan frekuensi. Ilustrasi mengenai perbedaan keduanya dapat dilihat pada gambar berikut :
Gamabar 3.10 Perbedaan OFDM dan OFDMA
Dari gambar di atas dapat dilihat bahwa OFDM pada periode waktu tertentu hanya dapat melayani 1 pengguna. Data yang dikirim tetap dibagi ke dalam banyak
subcarrier seperti halnya prinsip OFDM.
Berbeda dengan OFDMA, pada periode waktu tertentu kanal dapat melayani beberapa pengguna, sebab pengguna dialokasikan ke dalam beberapa slot dan data yang dikirim dibagi ke dalam banyak
subcarrier secara terdistribusi atau acak.
3.4 Downlink Resource Block
Sinyal yang ditransmisikan dalam setiap slot digambarkan oleh sebuah
resource grid yang terdiri dari scRB DL RBN N subcarrier dan DL symb N simbol OFDM. Jumlah NRBDL bergantung pada bandwidth
transmisi downlink yang digunakan dimana harus memenuhi : DL max, RB DL RB DL min, RB N N N
dimana NRBmin,DL 6 dan 110
DL max, RB N
yang terdukung oleh spesifikasi versi ini. Jumlah simbol OFDM tergantung pada panjang cyclic prefic dan jarak
subcarrier yang dapat dilihat pada tabel
sebagai berikut :
Tabel 3.1 Parameter resource block untuk
downlink Configuration RB sc N NsymbDL Normal cyclic prefix f 15kHz 12 7 Extended cyclic prefix kHz 15 f 6 kHz 5 . 7 f 24 3
Untuk LTE, jarak frekuensi antar
subcarrier standar adalah 15 KHz. Alternatif
lain adalah 7,5 KHz yang akan diimplementasikan pada rilis berikutnya untuk aplikasi broadcast seperti mobile TV. Untuk lebih jelasnya dapat dilihat gambar berikut :

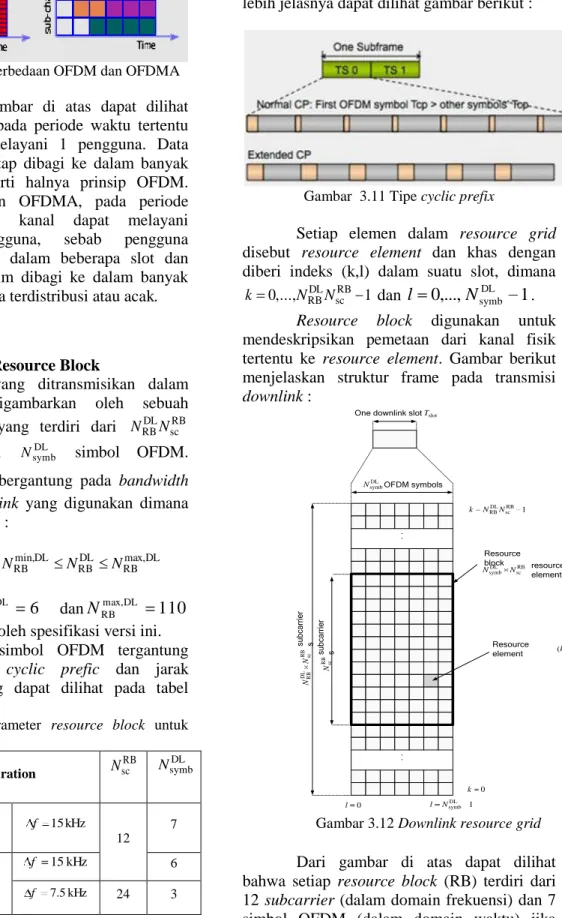

Gambar 3.11 Tipe cyclic prefix
Setiap elemen dalam resource grid disebut resource element dan khas dengan diberi indeks (k,l) dalam suatu slot, dimana
1 ,...,
0 NRBDLNscRB
k dan
l
0
,...,
N
symbDL1
.Resource block digunakan untuk
mendeskripsikan pemetaan dari kanal fisik tertentu ke resource element. Gambar berikut menjelaskan struktur frame pada transmisi
downlink :
DL symb
N OFDM symbols One downlink slotTslot
0 l DL 1 symb N l RB sc DL RB N N su bc ar rie r s RB sc N su bc ar rie r s RB sc DL symb N N Resource block resource elements Resource element (k,l) 0 k 1 RB sc DL RBN N k
Gambar 3.12 Downlink resource grid
Dari gambar di atas dapat dilihat bahwa setiap resource block (RB) terdiri dari 12 subcarrier (dalam domain frekuensi) dan 7 simbol OFDM (dalam domain waktu) jika menggunakan cyclic prefix normal. Bandwidth
KHz, sehingga bandwidth satu physical
resource block (PRB) adalah 180 KHz.
Struktur frame di atas menggunakan struktur frame tipe 1 yaitu untuk operasi band berpasangan (FDD), dimana transmisi
downlink dan uplink beroperasi pada
frekuensi yang berbeda. Gambar di atas mengasumsikan semua subframe digunakan untuk downlink. Jika spektrum bandwidth yang digunakan misalnya 1,25 MHz, maka dalam 1 resource block terdapat 72
subcarrier.
LTE juga mendukung untuk operasi TDD. Untuk TDD, struktur dasar Resource
block dan Resource element tetap sama,
tetapi dalam satu PRB sebagian subframe digunakan untuk downlink dan sisanya digunakan untuk uplink atau sebagai special
frame (untuk beralih antara transmisi uplink
dan downlink). 3.5 SC-FDMA
Single Carrier Frequency Division Multiple Access (SC-FDMA) adalah suatu
teknik multiple access baru yang akan digunakan untuk uplink pada LTE. SC-FDMA merupakan versi pengguna jamak dari modulasi Single Carrier dengan
Frequency Domain Equalization (SC/FDE).
Teknik ini dapat pula dikatakan sebagai pengembangan dari OFDMA yang telah ada sebelumnya.
SC-FDMA mempunyai struktur dan performa yang mirip dengan OFDM, hanya saja pada teknik ini terdapat penambahan proses DFT (Discrete Fourier Transform) pada transmitter. Berbeda dengan OFDM, pada SC-FDMA ini setiap simbol data disebar di beberapa subcarrier, sehingga disebut juga DFT-spread OFDM.
Secara rinci proses transmisi SC-FDMA dapat dilihat sebagai berikut:
Gambar 3.13 Diagram blok SC-FDMA
Dari diagram blok di atas dapat dijelaskan proses dari tiap blok sebagai berikut :
Pengirim
Constellation Mapper : mengubah aliran input bit menjadi simbol single carrier (modulasi BPSK, QPSK, atau 16-QAM berdasarkan keadaan kanal).
S/P Convert : mengelompokan simbol-simbol single carrier (time domain) ke dalam sebuah blok berisi M simbol untuk dijadikan input FFT, biasanya 4 simbol.
M-point DFT : mengubah blok simbol
single carrier (time domain) menjadi tone diskrit (domain frekuensi).
Sub-carrier Mapping : memetakan
output tone ke dalam N-subcarrier,
dimana N>M (ada 2 skema mapping). N-Point IDFT : mengubah kembali ke
domain waktu.
Cyclic Prefix & Pulse Shaping : penyisipan cyclic prefix melindungi terhadap multipath fading, Pulse
Shaping mencegah pertambahan
spectrum.
RFE (Receiver Front-End.) / DAC : mengubah sinyal digital menjadi sinyal analog untuk ditransmisikan.
Penerima
Menghilangkan CP, mengubah kembali ke domain frekuensi dengan N-point DFT.
Dilakukan equalization untuk mengatasi ISI maupun error.
Sinyal tone diskrit ditransformasi menjadi blok simbol single carrier dalam domain waktu menggunakan M-point IDFT.
Dilakukan deteksi dan decoding hingga menjadi aliran bit informasi kembali.
3.5.1 Jenis Mapping pada SC-FDMA Pada sisi pengirim, setelah dilakukan proses DFT dihasilkan sinyal tone
diskrit dalam domain frekuensi. Setelah itu
sinyal tersebut dipetakan dengan teknik tertentu. Ada 2 tipe pemetaan subcarrier yaitu Localized SC-FDMA and Distributed SC-FDMA (Interleaved).
4.2.1.1 Localized SC-FDMA
Pada jenis mapping ini, sinyal
sample dalam domain frekuensi dipetakan
kedalam beberapa subcarrier secara mengelompok atau terlokalisasi.
4.2.1.2 Distributed SC-FDMA /
Interleaved SC-FDMA
Pada jenis mapping ini, sinyal
sample dalam domain frekuensi dipetakan
kedalam beberapa subcarrier secara terdistribusi atau menyebar. Jenis ini menawarkan peningkatan frequency diversity seperti halnya OFDM, sehingga
jenis ini memiliki keunggulan tahan terhadap frequency selective fading. Selain itu, distributed SC-FDMA juga mengurangi PAPR lebih besar dibanding tipe localized. Namun demikian, dalam teknologi LTE ini lebih disukai menggunakan tipe localized SC-FDMA karena lebih sederhana dan terhindar dari ISI maupun frekuensi offset.
Untuk lebih mudah mengetahui perbedaan Localized dan Distributed SC-FDMA kita lihat contoh gambar di bawah ini :
Gambar 3.14 Perbedaan Localized dan
Distributed SC-FDMA
Gambar di atas menunjukan proses
mapping subcarrier SC-FDMA dimana
misal terdapat 3 pengguna berbagi dalam 12 subcarrier dengan masing-masing memiliki 4 blok data simbol yang akan ditransmisikan pada saat bersamaan. Gambar mapping di atas adalah untuk pengguna1, sedangkan untuk pengguna 2 dan 3 polanya sama seperti pengguna 1.
Keluaran dari proses DFT dari data blok adalah 4 sample dalam domain frekuensi yang akan dipetakan ke dalam 12
subcarrier. Jika menggunakan localized
SC-FDMA, keempat sample tersebut dipetakan mengelompok pada f1, f2, f3 dan f4.
Sedangkan pada pemetaan distributed SC-FDMA, sampel-sampel tersebut disebar ke ke-12 subcarrier tersebut, yaitu pada f1, f4,
f7 dan f10. Jadi gambaran mapping untuk
ketiga pengguna dapat dilihat pada gambar berikut:
Gambar 3.15 Mapping SC-FDMA
3.5.2 Kelebihan SC-FDMA
Dengan metode SC-FDMA ini masalah tingginya PAPR yang dialami oleh OFDMA dapat diatasi. Dengan adanya proses DFT pada transmitter SC-FDMA maka data symbol yang akan dikirm disebar di beberapa subcarrier, sehingga dapat kita pandang sebagai single carrier. Rasio perbandingan jumlah subcarrier OFDMA dan SC-FDMA umumnya adalah 4:1. PAPR berbanding lurus dengan banyaknya
subcarrier. Itulah sebabnya dengan
SC-FDMA ini nilai PAPR dapat direduksi. Alasan mengapa pada transmisi uplink sangat disyaratkan PAPR yang rendah, karena jika pada transmisi uplink sinyal yang ditransmisikan PAPR-nya tinggi akan mengakibatkan borosnya baterai pada pengguna (UE). Hal itu perlu dihindari supaya tidak merugikan pengguna. Konsumsi daya besar pada transmitter untuk
downlink, yaitu jaringan LTE sendiri tidak
terlalu dipermasalahkan, sebab jaringan mendapat catu daya dari PLN dan sifatnya tetap atau tidak mobile. Sedangkan pengguna umumnya mobile atau bergerak sehingga konsumsi daya yang besar akan merugikan. 3.5.3 Perbandingan SC-FDMA dengan
OFDM
Pada OFDM, setiap data simbol dibawa oleh 1 subcarrier, sedangkan pada SC-FDMA beberapa subcarrier membawa tiap data simbol.
Gambar 3.16 Perbedaan OFDM dan SC-FDMA
Dari gambar di atas dapat dilihat bahwa pada SC-FDMA setiap data simbol disebar ke banyak subcarrier dan ditransmisikan secara berurutan. Selain itu perbedaan mendasar antara OFDM dan SC-FDMA adalah adanya proses DFT pada
transmitter FDMA. oleh karena itu ,
SC-FDMA sering disebut juga DFT-spread-OFDM.
Gambar 3.17 Ilustrasi perbedaan OFDMA dan SC-FDMA
Dari gambar 4.23 dapat dilihat, dengan modulasi QPSK maka setiap data simbol diwakili 2 bit (00, 01, 10, 11). Pada OFDMA terlihat bahwa aliran data dibagi ke dalam empat buah subcarrier dengan menempati bandwidth selebar 15 KHz untuk satu periode simbol, kemudian ditransmisikan secara paralel dalam satu waktu. Sedangkan pada SC-FDMA data dikirimkan dalam empat buah subcarrier juga, hanya saja ditransmisikan secara sekuensial, dengan menempati bandwidth 60 KHz untuk N periode simbol SC-FDMA, dimana N di sini adalah 4.
3.6 Uplink Resource Block
Secara umum struktur frame
physical resource block untuk uplink sama
seperti pada downlink. Dimana dalam satu slot pada resource grid terdiri dari RB
sc UL RBN N
subcarrier dan NsymbUL simbol SC-FDMA. Jadi suatu PRB terdiri dari NsymbUL NscRB
resource element, dimana 1 slot sepanjang 10
ms dalam domain waktu dan 180 KHz dalam domain frekuensi.
Konfigurasi resource block
berdasarkan panjang cyclic prefix dapat dilihat pada tabel dibawah ini :
Tabel 3.2 Parameter resource block uplink
Configuration NscRB NsymbUL
Normal cyclic prefix 12 7 Extended cyclic prefix 12 6
Dalam satu PRB terdapat 12
subcarrier dalam domain frekuensi dan 7
simbol SC-FDMA dalam domain waktu untuk
cyclic prefix normal. Struktur frame yang
digunakan untuk konfigurasi di atas adalah tipe 1 yaitu untuk FDD.
Sehingga parameter dalam lapisan fisik LTE dapat dilihat pada table berikut :
Tabel 3.3 Parameter lapisan fisik LTE
Transmissi on Bw 1.25 Mhz 2.5 Mhz 5 Mhz 10 Mhz 15 Mhz 20 Mhz Sub-frame duration 0.5 ms Subcarrier spacing 15 Khz Sampling frequency 1.92 Mhz 3.84 Mhz 7.68 Mhz 15.36 Mhz 23.04 Mhz 30.72 Mhz FFT size 128 256 512 1024 1536 2048 Number of occupied sub-carriers 72 180 300 600 900 1200 Number of OFDM symbol per sub-frame (short/long CP) 7 / 6 Resource blocks (RB) (1RB= 180Khz) 6 15 25 50 75 100 Modulatio n schemes DL : QPSK , 16QAM, 64QAM
UL : QPSK , 16QAM, 64QAM (optional for UE) Multiple
access
DL : OFDMA UL : SC-FDMA
IV. PENUTUP 4.1 Kesimpulan
1. Salah satu perubahan yang terjadi pada LTE dibanding teknologi sebelumnya adalah pada lapisan fisik, terutama teknik modulasi dan skema multiple
access.
2. LTE menggunakan OFDMA sebagai
multiple access downlink dengan laju
data 100 Mbps (20 MHz) dan SC-FDMA sebagai multiple access pada
uplink dengan laju data 50 Mbps (20
MHz).
3. Kelemahan utama OFDMA adalah tingginya PAPR yang disebabkan karena menggunakan multi-carrier.
4. PAPR berbanding lurus dengan banyaknya jumlah subcarrier, semakin besar jumlah subcarrier maka semakin besar pula PAPR.
5. Untuk uplink digunakan SC-FDMA yang memiliki PAPR rendah supaya konsumsi baterai UE dan desain power
amplifier lebih hemat.
4.2 Saran
1. Sebaiknya jika dapat direalisasikan dengan lebih sederhana, mapping pada SC-FDMA lebih baik menggunakan
Interleaved SC-FDMA, sebab dapat
mengurangi PAPR lebih banyak dan lebih tahan terhadap fading.
2. Selain SC-FDMA, terdapat alternatif lain yaitu MC-CDMA (Multi Carrier-
Code Division Multiple Access) yang
dapat digunakan sebagai akses jamak pada uplink.
DAFTAR PUSTAKA
[1] Zyren, J. Overview of the 3GPP Long
Term Evolution Physical Layer.
http://www.freescale.com/files/wireles s_comm/doc/white_paper/3GPPEVOL UTIONWP.pdf
[2] Johan.2008. PERBANDINGAN BIT
RATE ANTARA OFDM-TDMA
DENGAN OFDMA PADA
TEKNOLOGI WIMAX, Tugas Akhir.
Sumatera Utara : Departemen Teknik Elektro Universitas Sumatera Utara. [3] Sesia, S.,dkk. 2009. The UMTS Long
Term Evolution. United Kingdom:
John Wiley & Sons Ltd.
[4] Dahlman, E.,dkk. 2008. 3G Evolution :
HSPA AND LTE FOR MOBILE
BROADBAND 2nd edition. Oxford :
Elsevier Ltd.
[5] 3GPP TS 36.211 – v1.0.0, “Physical
Channels and Modulation”.
http://www.3gpp.org/ftp/Specs/archive/3 6%5Fseries/36.211/
[6] OFDMA_Tutorial_IEEE802-22_Jan_05, http://www.ieee802.org/22/Meeting_doc uments/2005_Jan/, (diakses tanggal 8 Desember 2010)
[7] http://www.cs.tau.ac.il/~amir1/PS/scfdm a_article1.pdf, (diakses tanggal 5 Agustus 2010) Biodata Penulis Yusup Rudyanto (L2F007082) lahir di Pekalongan, 17 Mei 1989. Menempuh pendidikan dari SDN Doro 1, SMP N 2 Pekalongan, SMA N 1 Pekalongan dan saat ini melanjutkan studi di Jurusan Teknik Elektro Universitas Diponegoro Konsentrasi Elektronika Telekomunikasi.
