Rancang Bangun Sistem Sortasi Produk Berdasarkan Spesifikasi Berat Sebagai
Quality Control
Pada
Epoxy SectionPT. Alteco Chemical Indonesia
Handri Trisna*), Meqorry Yusfi**), Dodon Yendri***), Ratna Aisuwarya****)
*†***†****
Sistem Komputer, **Fisika, Universitas Andalas
E-mail : *handri_genasix@yahoo.com, **meiqorry@yahoo.com,***dodon_y@yahoo.com, ****
aisuwarya@gmail.com
Abstrak
Rancang bangun sistem sortasi sebagai Quality Control produk pada Epoxy Section PT. Alteco Chemical Indonesia ini dibuat dengan menggunakan sensor berat yaitu Load Cell. Proses integrasi sistem dilakukan dengan cara menghubungkan sensor, conveyor, LCD, motor DC dan komponen lainnya pada mikrokontroler. Proses sortasi produk sendiri dilakukan dengan cara membandingkan nilai berat terukur yang akan ditampilkan oleh LCD dengan spesifikasi berat yang telah ditentukan, yaitu 34.45, 30.45, 24.05, 13.07, 7.45 dan 5.45 gram. Keluaran sistem berupa seleksi terhadap produk dengan kriteria output memenuhi atau tidak memenuhi spesifikasi berat melalui gate selector. Pengujian dilakukan dengan membandingkan hasil ukur berat produk pada sistem dengan hasil ukur pada timbangan digital menunjukkan nilai rata-rata error yang kecil yakni 0.49%.
Kata kunci : load cell, spesifikasi berat, conveyor, gate selector.
1.
PENDAHULUAN
1.1 Latar Belakang
Di zaman yang semakin canggih ini kebutuhan manusia semakin tergantung dengan teknologi, dengan salah satunya pada proses produksi. Output dari proses produksi tidaklah selalu sempurna.
Walaupun proses penanganan dan pengolahan produk telah dilaksanakan dengan hati-hati, namun hasil pengukuran kualitas produk masih ditemukan bahwa produk tersebut memilik kualitas yang bervariasi. Oleh karena itu Quality Control (QC) memiliki peran yang sangat penting agar produk dan service berada dalam level kualitas yang diharapkan.
Untuk menjaga kualitas produk yang diharapkan diperlukan suatu sistem yang dapat mempermudah melakukan sortir produk secara otomatis serta dapat dijadikan sebagai acuan QC untuk meningkatkan mutu.
1.2 Tinjauan Pustaka 1.2.1 Mesin Sortasi
Salah satu jenis mesin sortasi adalah mesin sortasi berdasarkan berat. Mesin sortasi ini bertenaga motor transmisi untuk menggerakan unit penimbang yang berputar, dimana produk yang melebihi standar berat untuk unit penimbang akan dikeluarkan sedangkan yang lebih ringan akan dialirkan menuju kategori
unit penimbang berikutnya dengan standar berat yang ditentukan[1].
1.2.2 Sensor, Strain Gauge dan Load Cell Transduksi massa dapat bervariasi dan bergantung pada perubahan parameter fisis yang digunakan[1]. Sensor massa juga dapat menggunakan device berbasis piezoresistif.. Piezoresistif yang popular adalah strain gauge. Strain (ε) adalah sejumlah deformasi pada material sebagai pengaruh dari aplikasi gaya. Device yang menggunakan prinsip stra in gauge, secara internal yang sering digunakan untuk mengukur massa adalah load cell.
Keluaran dari sensor load cell terdiri dari empat kabel yang berwarna merah, hitam, hijau/biru dan putih (data sheet kalibrasi). Kabel merah merupakan input tegangan sensor (18 volt) dan kabel hitam merupakan input ground pada sensor (1 mV).
1.2.3 Weight Sensor Module IC-HX711
Weight Sensor Module ini memiliki fungsi lain yaitu respon yang cepat dan ketahanan. Interface modul ini compatible dengan I/O Arduino. Pengkabelan untuk Weight Sensor Module ini disajikan pada Tabel 1.
Tabel 1. Pengkabelan Weight Sensor Module Hx711
Merah E+ Putih E- Hitam S- Hijau S+ 1.2.4 Sistem Kontrol
Sistem kontrol (control system) merupakan sekumpulan cara atau metode yang dipelajari dari kebiasaan-kebiasaan manusia dalam bekerja, karakteristik hasil pekerjaan sesuai dengan harapan, mulai dari system yang semula dilakukan oleh manusia menjadi serba otomatis [6].
2.
METODOLOGI
PENELITIAN
Jenis penelitian yang digunakan adalah penelitian percobaan (experimental research). Produk yang akan disortir adalah produk-produk Epoxy Section PT. Alteco Chemical Indonesia (Tabel 2).
Tabel 2. Macam Produk Epoxy Section
No berbentuk cairan adhesive, kemudian dikemas ke dalam tube (Tabel 3).
Tabel 3. Spesifikasi Tube Produk Nam
a Tube
Berat
(gr) Penggunaan
M-19 4,05 - 4,25
Produk nomor 1, 2, 3, 4, 5, 8, 9, 10(A&B)
M-16 3,07 -
3,15 Produk nomor 7(A&B)
M-13 2,45 - 2,49
Produk nomor 6(A&B) dan 11(A&B)
Produk yang dihasilkan Epoxy Section PT. Alteco Chemical Indonesia setelah dikemas ke dalam tube masing-masing (Gambar 1).
Gambar 1. Macam Produk Epoxy Section
3. PERANCANGAN SISTEM
3.1 Perancangan Hardware
Gambar 2. Blok Diagram Sistem Proses sortir Gambar 2 diawali dengan pemilihan spesifikasi berat yang akan diukur, kemudian produk akan dibawa oleh conveyor dan dijatuhkan diatas wadah penampang sensor load cell. Output dari load cell adalah berupa sinyal analog yang akan diperkuat dengan signal conditioning dan masuk ke ADC untuk diubah menjadi sinyal digital.
Nilai sinyal digital yang terproses ditampilkan pada LCD. Nilai tersebut menjadi pembanding dalam pensortiran produk berdasarkan spesifikasi berat. Hasil berat produk dari objek yang diukur diproses untuk pengambilan keputusan. Setiap objek yang diukur menghasilkan dua jenis keputusan pada motor penggerak selector, yaitu produk yang memenuhi spesifikasi atau lebih akan bergerak ke kiri dan tidak memenuhi spesifikasi bergerak ke kanan.
3.2 Perancangan Software
Perancangan software ditunjukkan pada gambar 3.
Gambar 3. Flowchart Sistem Sortasi Produk
Secara umum, skema pada Gambar 3 memperlihatkan kesesuaian dengan Gambar 2. Sistem pada software mengikuti system pada hardware, begitu pula sebaliknya.
4.
HASIL
DAN
PEMBAHASAN
Sistem sortasi produk berdasarkan spesifikasi berat yang dirancang memiliki enam spesifikasi jenis berat netto yang dihasilkan yakni 30.4, 26.4, 20, 10, 5 dan 3 gram. Untuk mendapatkan nilai spesifikasi beratnya, setiap berat netto ditambahkan dengan berat masing-masing tube. Nilai berat minimum ditentukan dari setiap tube yang bertujuan untuk mendapatkan nilai terkecil dari tiap spesifikasi berat produk (persamaan 1).
Spesifikasi Berat = Berat Netto + Berat
Minimum Tube (1) Enam spesifikasi berat produk disajikan pada Tabel 4.
Tabel 4. Spesifikasi Berat Produk Epoxy Section
N o
Berat
Netto
(gr)
Nomor Produk
Berat Min.
Tube
(gr)
Spesifik asi Berat
(gr)
1 30,4
1(A), 2(A), 3(A), 4(A), 5(A)
4,05 34,45
2 26,4
1(B), 2(B), 3(B), 4(B), 5(B)
4,05 30,45
3 20
8(AB), 9(AB), 10(AB)
4,05 24,05
4 10 7(AB) 3,07 13,07
5 5 11(AB) 2,45 7,45
6 3 6(AB) 2,45 5,45
4.1 Pengujian Sensor Load Cell
Pengujian sensor load cell dilakukan dengan tanpa beban atau dengan beban variasi. Beban variasi adalah beban buatan (gambar 4) dari bahan pasir yang dikemas ke dalam plastik mulai dari 10 hingga 190 gram.
Gambar 4. Beban Pasir Buatan
START
Produk jatuh di atas penampang Load Cell
N
Y
Berat Terukur >= Spesifikasi
Set spesifikasi berat untuk produk yang akan diukur
Berat Terukur = berat netto + berat minimal tube
Produk masuk ke wadah penampung A
Kontroler mengirimkan sinyal sehingga motor selektor bergerak ke kanan
Swipe produk
Kontroler mengirimkan sinyal sehingga motor selektor bergerak
ke kiri
Swipe produk
Produk masuk ke wadah penampung B
Y
N

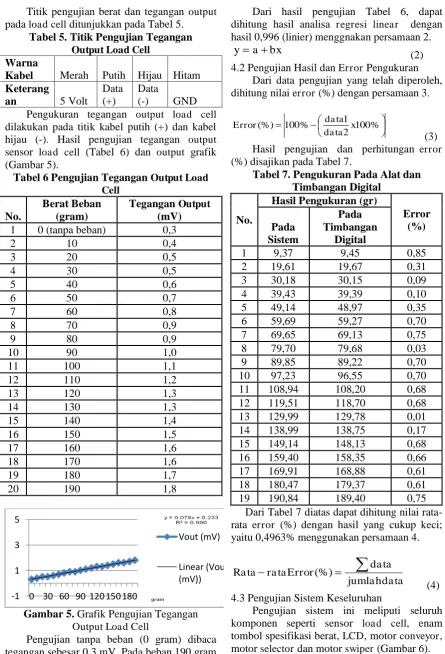

Titik pengujian berat dan tegangan output pada load cell ditunjukkan pada Tabel 5.
Tabel 5. Titik Pengujian Tegangan
Output Load Cell
Warna Pengukuran tegangan output load cell dilakukan pada titik kabel putih (+) dan kabel hijau (-). Hasil pengujian tegangan output sensor load cell (Tabel 6) dan output grafik (Gambar 5).
Tabel 6 Pengujian Tegangan Output Load Cell
Gambar 5. Grafik Pengujian Tegangan Output Load Cell
Pengujian tanpa beban (0 gram) dibaca tegangan sebesar 0,3 mV. Pada beban 190 gram dibaca tegangan sebesar 1,8 mV.
Dari hasil pengujian Tabel 6, dapat dihitung hasil analisa regresi linear dengan hasil 0,996 (linier) menggnakan persamaan 2.
bx a
y (2)
4.2 Pengujian Hasil dan Error Pengukuran Dari data pengujian yang telah diperoleh, dihitung nilai error (%) dengan persamaan 3.
(%) disajikan pada Tabel 7.
Tabel 7. Pengukuran Pada Alat dan Timbangan Digital
No.
Hasil Pengukuran (gr)
Error
Dari Tabel 7 diatas dapat dihitung nilai rata-rata error (%) dengan hasil yang cukup keci; yaitu 0,4963% menggunakan persamaan 4.
jumla hda ta da ta ra ta Error
Ra ta (%)
(4) 4.3 Pengujian Sistem Keseluruhan
Gambar 6. Gambar Sistem Keseluruhan Hasil pengujian sistem setiap spesifikasi berat disajikan pada Tabel 8 hingga Tabel 13.
Tabel 8. Pengujian Tombol Satu (Spesifikasi 34,45 gr)
No.
Berat Produk Terukur
(gr)
Pergerakan Motor Selektor
1. 34,73 Kiri / Memenuhi Spesifikasi 2. 34,81 Kiri / Memenuhi
Spesifikasi 3. 34,80 Kiri / Memenuhi
Spesifikasi 4. 34,68 Kiri / Memenuhi
Spesifikasi 5. 33,81 Kanan / Tidak Memenuhi
Spesifikasi
Tabel 8 nomor 4 memenuhi spesifikasi, sedangkan untuk produk nomor 5 tidak memenuhi spesifikasi.
Tabel 9. Pengujian Tombol Dua (Spesifikasi 30,45 gr)
No.
Berat Produk Terukur
(gr)
Pergerakan Motor Selektor
1. 31,37 Kiri / Memenuhi Spesifikasi 2. 31,69 Kiri / Memenuhi
Spesifikasi 3. 31,70 Kiri / Memenuhi
Spesifikasi 4. 31,00 Kiri / Memenuhi
Spesifikasi 5. 31,62 Kiri / Memenuhi
Spesifikasi
Tabel 9 menujukkan bahwa produk nomor 1 sampai 5 memenuhi spesifikasi.
Tabel 10. Pengujian Tombol Tiga (Spesifikasi 24,05 gr)
No.
Berat Produk Terukur
(gr)
Pergerakan Motor Selektor
1. 22.52 Kanan / Tidak Memenuhi Spesifikasi 2. 22.01 Kanan / Tidak
Memenuhi Spesifikasi 3. 22.96 Kanan / Tidak
Memenuhi Spesifikasi 4. 23.00 Kanan / Tidak
Memenuhi Spesifikasi 5. 23.11 Kanan / Tidak
Memenuhi Spesifikasi Pada Tabel 10 menunjukkan pengujian produk nomor 1 sampai 5 tidak memenuhi spesifikasi karena objek produk telah mengalami kebocoran, sehingga berat netto berkurang.
Tabel 11. Pengujian Tombol Empat (Spesifikasi 13.07 gr)
No.
Berat Produk Terukur
(gr)
Pergerakan Motor Selektor
1. 13.27 Kiri / Memenuhi Spesifikasi 2. 13.95 Kiri / Memenuhi
Spesifikasi 3. 13.27 Kiri / Memenuhi
Spesifikasi 4. 13.81 Kiri / Memenuhi
Spesifikasi 5. 13.80 Kiri / Memenuhi
Spesifikasi
Tabel 12. Pengujian Tombol Lima (Spesifikasi 7.45 gr)
No.
Berat Produk Terukur
(gr)
Pergerakan Motor Selektor
1. 8,13 Kiri / Memenuhi Spesifikasi 2. 7,55 Kiri / Memenuhi
Spesifikasi 3. 8,36 Kiri / Memenuhi
Spesifikasi 4. 7,53 Kiri / Memenuhi
Spesifikasi 5. 8,01 Kiri / Memenuhi
Spesifikasi
Tabel 12 menunjukkan pengujian produk nomor 1 hingga nomor 5 memenuhi spesifikasi.
Tabel 13. Pengujian Tombol Enam (Spesifikasi 5.45 gr)
No.
Berat Produk Terukur
(gr)
Pergerakan Motor Selektor
1. 5.77 Kiri / Memenuhi Spesifikasi 2. 5.85 Kiri / Memenuhi
Spesifikasi 3. 5.73 Kiri / Memenuhi
Spesifikasi 4. 5.74 Kiri / Memenuhi
Spesifikasi 5. 5.75 Kiri / Memenuhi
Spesifikasi
Pada Tabel 13 menunjukkan pengujian produk nomor 1 sampai nomor 5 memenuhi spesifikasi.
5.
KESIMPULAN
Berdasarkan pengujian dan analisa yang telah dilakukan, maka dapat disimpulkan : a)
Produk e
poxy sectionpada PT. Alteco
Chemical
Indonesia
berhasil
dikelompokkan menjadi enam spesifikasi
berat, yakni 34.45, 30.45, 24.05, 13.07,
7.45 dan 5.45 gram; b)Sensor
load celltelah berfungsi dengan baik, dengan nilai
regresi linearsebesar 0,996 (mendekati 1);
c) Hasil ukur berat beban pada sistem yang
dirancang dibandingkan dengan hasil ukur
pada timbangan
digitalmemperoleh nilai
rata-rata
error(%) yang sangat kecil yakni
sebesar 0,4963%.
