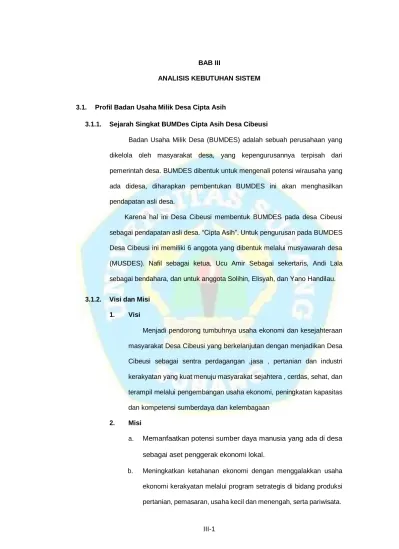

BAB III
ANALISIS KEBUTUHAN SISTEM
3.1. Profil Badan Usaha Milik Desa Cipta Asih
3.1.1. Sejarah Singkat BUMDes Cipta Asih Desa Cibeusi
Badan Usaha Milik Desa (BUMDES) adalah sebuah perusahaan yang dikelola oleh masyarakat desa, yang kepengurusannya terpisah dari pemerintah desa. BUMDES dibentuk untuk mengenali potensi wirausaha yang ada didesa, diharapkan pembentukan BUMDES ini akan menghasilkan pendapatan asli desa.
Karena hal ini Desa Cibeusi membentuk BUMDES pada desa Cibeusi sebagai pendapatan asli desa. “Cipta Asih”. Untuk pengurusan pada BUMDES Desa Cibeusi ini memiliki 6 anggota yang dibentuk melalui musyawarah desa (MUSDES). Nafil sebagai ketua, Ucu Amir Sebagai sekertaris, Andi Lala sebagai bendahara, dan untuk anggota Solihin, Elisyah, dan Yano Handilau.
3.1.2. Visi dan Misi 1. Visi
Menjadi pendorong tumbuhnya usaha ekonomi dan kesejahteraan masyarakat Desa Cibeusi yang berkelanjutan dengan menjadikan Desa Cibeusi sebagai sentra perdagangan ,jasa , pertanian dan industri kerakyatan yang kuat menuju masyarakat sejahtera , cerdas, sehat, dan terampil melalui pengembangan usaha ekonomi, peningkatan kapasitas dan kompetensi sumberdaya dan kelembagaan
2. Misi
a. Memanfaatkan potensi sumber daya manusia yang ada di desa sebagai aset penggerak ekonomi lokal.
b. Meningkatkan ketahanan ekonomi dengan menggalakkan usaha ekonomi kerakyatan melalui program setrategis di bidang produksi pertanian, pemasaran, usaha kecil dan menengah, serta pariwisata.
III-1
3.1.3. Struktur Organisasi
Gambar 3.1 Struktur organisasi BUMDes Desa Cibeusi
3.1.4. Tugas dan Fungsi
Adapun Tugas dan Fungsi masing-masing dari struktur organisasi pada Badan Usaha Milik Desa (BUMDes) yaitu sebagai berikut:
1. Kepada Desa
a. Menyelenggarakan pemerintah desa b. Melaksanakan pembangunan desa
c. Memegang kekuasaan pengelolaan desa asset desa 2. Ketua Bumdes
a. Memimpin organisasi BUMDES b. Melakukan pengelolaan BUMDES
c. Melakukan pengendalian kegiatan BUMDES
d. Bertindak atas nama lembaga untuk mengadakan perjanjian kerjasama dengan pihak ketiga dalam pengembangan usaha atau lain-lain kegiatan yang perlu dilaksanakan
3. Sekertaris
a. Melaksanakan kegiatan teknis pengelolaan data dan informasi BUMDES sebagai perencanaan.
b. Melaksanakan tugs kesektarisan untuk mendukung kegiatan ketua.
c. Menyusun laporan kinerja usaha.
4. Bendahara
a. Sebagai kasir di BUMDES Cipta Asih.
b. Menjalankan proses penjualan dan pembayaran.
c. Melakukan pencatatan atas semua transaksi.
d. Melaporkan posisi keuangan kepada direktur.
5. Anggota
a. Membantu pekerjaan bendahara.
b. Membantu dalam pengecekan barang.
c. Sebagai pengantar barang pelanggan.
3.2. Analisis Sistem Yang Sedang berjalan 3.2.1. Proses bisnis pada bidang keuangan
Proses bisnis dari sistem berjalan saat ini adalah sebagai berikut:
1. Bendahara melakukan pencatatan/pembukuan semua transaksi yang dilakukan unit usaha BUMDes.
2. Bendahara menghimpun dana dari setiap unit usaha.
3. Bendahara menyalurkan dana sesuai kebutuhan unit usaha.
4. Bendahara melakukan pencatatan pamasukan dan pengeluaran BUMDes.
5. Selanjutnya bendahara membuat dan menyusun laporan keuangan bulanan dan tahunan BUMDes.
6. Bendahara menyerahkan laporan keuangan kepada ketua BUMDes.
3.2.2. Proses bisnis yang sedang berjalan
Gambar 3.2 Proses bisnis yang sedang berjalan
3.3. Analisis Kebutuhan Sistem
Kebutuhan sistem menjelaskan kondisi atau kemampuan sistem sesuai dengan spesifikasi yang digunakan oleh pengguna sistem.
3.3.1. Deskripsi Kebutuhan informasi
kebutuhan informasi yaitu informasi apa saja yang dibutuhkan pengguna sistem.
Tabel 3.1 Deskripsi kebutuhan informasi
No Aktor Informasi yang dibutuhkan
1 Bendahara Informasi data rekening
2 Bendahara Informasi jurnal umum
3 Bendahara, Ketua BUMDes Informasi laporan keuangan
3.3.2. Analisis Kebutuhan Perangkat Lunak
Analisis kebutuhan perangkat lunak dilakukan untuk menentukan perangkat lunak yang dibutukan pada saat Pengembangan dan implementasi sistem, seperti ditunjukan pada tabel berikut:

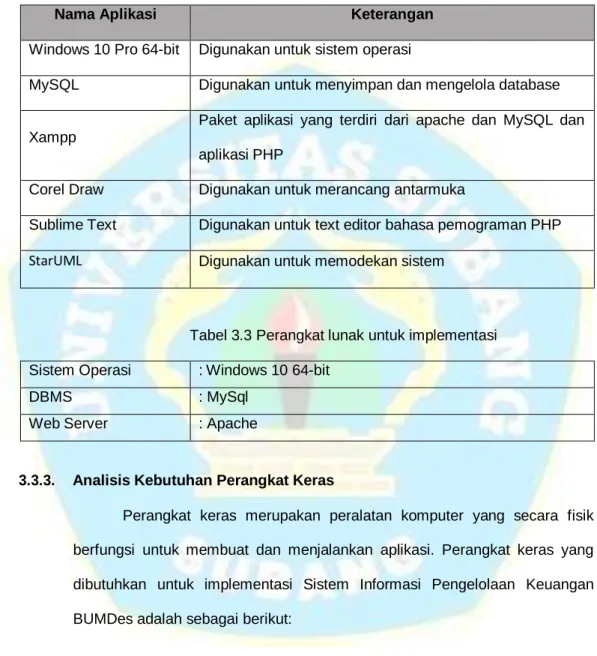

Tabel 3.2 Perangkat lunak untuk pengembangan
Nama Aplikasi Keterangan
Windows 10 Pro 64-bit Digunakan untuk sistem operasi
MySQL Digunakan untuk menyimpan dan mengelola database
Xampp
Paket aplikasi yang terdiri dari apache dan MySQL dan aplikasi PHP
Corel Draw Digunakan untuk merancang antarmuka
Sublime Text Digunakan untuk text editor bahasa pemograman PHP StarUML Digunakan untuk memodekan sistem
Tabel 3.3 Perangkat lunak untuk implementasi Sistem Operasi : Windows 10 64-bit
DBMS : MySql
Web Server : Apache
3.3.3. Analisis Kebutuhan Perangkat Keras
Perangkat keras merupakan peralatan komputer yang secara fisik berfungsi untuk membuat dan menjalankan aplikasi. Perangkat keras yang dibutuhkan untuk implementasi Sistem Informasi Pengelolaan Keuangan BUMDes adalah sebagai berikut:
Tabel 3.4 Kebutuhan perangkat keras
Jenis Perangkat Keterangan
Processor AMD Quad Core Bristol Ridge A8-9600
RAM 4 GB DDR4
HDD 500 GB SATA 7200 rpm
3.3.4. Kebutuhan Fungsional
Berikut kebutuhan fungsional dalam sistem informasi pengelolaan keuangan Badan Usaha Milik Desa (BUMDes) Cipta Asih Desa Cibeusi.
Tabel 3.5 Kebutuhan fungsional
Nomor SRS Deskripsi
SRS-F-01 Sistem dapat memproses login SRS-F-02 Sistem dapat mengelola data rekening SRS-F-03 Sistem dapat mengelola jurnal umum SRS-F-04 Sistem dapat mengelola laporan keuangan
3.3.5. Kebutuhan Non Fungsional
Berikut kebutuhan non fungsional dalam sistem informasi keuangan Badan Usaha Milik Desa (BUMDes) Cipta Asih Desa Cibeusi
Tabel 3.6 Kebutuhan non fungsional
Nomor SRS Deskripsi
SRS-NF-01 Hak akses untuk login hanya dapat dilakukan oleh admin SRS-NF-02 Pengelolaan data hanya dilakukan oleh admin
SRS-NF-03 Sistem dibangun berbasis web SRS-NF-04 MYSQL sebagai penyimpanan data SRS-NF-05 Menggunakan framework codeigniter 3.3.6. Definisi Aktor
Berikut adalah definisi aktor pada sistem informasi keuangan Badan Usaha Milik Desa (BUMDes) Cipta Asih Desa Cibeusi
Tabel 3.7 Definisi aktor
No Aktor Deskripsi
1 Bendahara Aktor yang memiliki hak akses ke seluruh sistem
3.3.7. Definisi Use Case
Berikut adalah definisi use case pada sistem informasi keuangan Badan Usaha Milik Desa (BUMDes) Cipta Asih Desa Cibeusi

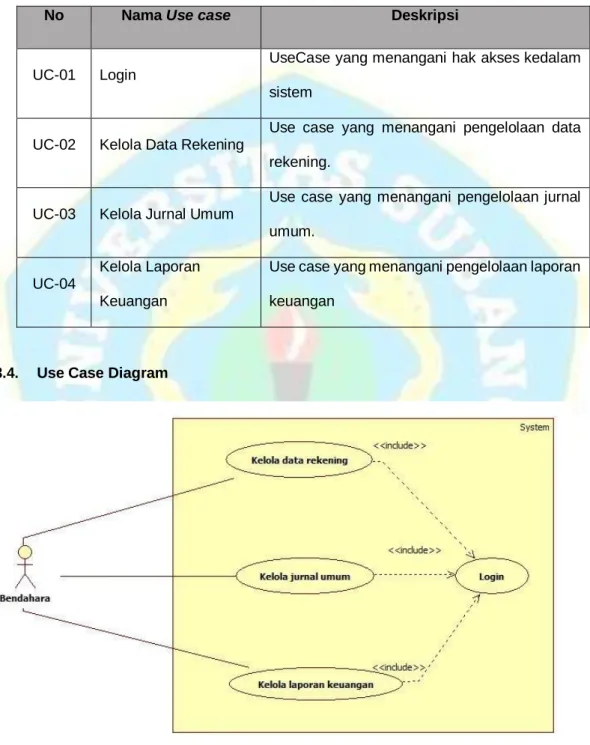

Tabel 3.8 Definisi use case
No Nama Use case Deskripsi
UC-01 Login
UseCase yang menangani hak akses kedalam sistem
UC-02 Kelola Data Rekening
Use case yang menangani pengelolaan data rekening.
UC-03 Kelola Jurnal Umum
Use case yang menangani pengelolaan jurnal umum.
UC-04
Kelola Laporan Keuangan
Use case yang menangani pengelolaan laporan keuangan
3.4. Use Case Diagram
Gambar 3.3 Use case diagram
3.5. Use Case Scenario
Berikut ini adalah skenario use case dari masing-masing use case yang telah didefinisikan sebelumnya.
1. Use case diagram login
Gambar 3.4 Use case diagram login Tabel 3.9 Use case skenario login
Nama Use case Login
Aktor Bendahara
Kondisi Awal Halaman Login
Hasil yang diharapkan Aktor dapat masuk dan mengakses sistem
Skenario utama
Aksi Aktor Aksi Sistem
1. Klik menu login 2. Menampilkan halaman login 3. Mengisi username dan
password
4. Klik tombol login 5. Memvalidasi username dan password di database sesuai username dan password yang telah di masukkan
6. Menampilkan halaman utama Skenario logout
1. Klik tombol logout 2. Menampilkan halaman login
2. Use case diagram Kelola data rekening
Gambar 3.5 Use case diagram Kelola data rekening
Tabel 3.10 Use case skenario kelola data rekening Nama Use case Kelola data rekening
Aktor Bendahara
Kondisi Awal Halaman dalam keadaan telah login dan berada dihalaman awal Kelola data rekening
Hasil yang diharapkan Aktor dapat mengelola data rekening Skenario Utama
Aksi Aktor Aksi Sistem
1. Klik menu kelola data rekening
2. Mengambil data rekening dari database
3. Menampilkan halaman data rekening
Skenario Tambah_rek
1. Klik tombol tambah 2. Menampilkan form tambah 3. Mengisi data rekening
4. Klik tombol simpan 5. Menyimpan data rekening
6. Menampilkan halaman kelola data rekening
Skenario Edit_rek
1. Klik tombol edit 2. Mengambil data sesuai id yang di pilih
3. Menampilkan form edit 4. Mengubah data rekening
5. Klik tombol simpan 6. Menyimpan data rekening
7. Menampilkan halaman kelola data rekening
Skenario Hapus_rek
1. Klik tombol hapus 2. Menghapus data dari database
3. Use case diagram kelola jurnal umum
Gambar 3.6 Use case diagram kelola jurnal umum
Tabel 3.11 Use case skenario kelola jurnla umum Nama Use case Kelola jurnal umum
Aktor Bendahara
Kondisi Awal Halaman dalam keadaan telah login dan berada dihalaman awal Kelola jurnal umum
Hasil yang diharapkan Aktor dapat mengelola jurnal umum Skenario Utama
Aksi Aktor Aksi Sistem
1. Klik menu kelola jurnal umum
2. Mengambil data jurnal umum dari database
3. Menampilkan halaman kelola jurnal umum
Skenario Tambah
1. Klik tombol tambah 2. Menampilkan form tambah 3. Mengisi jurnal umum
4. Klik tombol simpan 5. Menyimpan data jurnal umum 6. Menampilkan halaman kelola
jurnal umum Skenario Detail
1. Klik tombol detail 2. Mengambil data dari database 3. Menampilkan halaman detail Skenario Edit
1. Klik tombol detail 2. Menampilkan halaman detail 3. Klik tombol edit 4. Mengambil data sesuai id yang di
pilih
5. Menampilkan form edit 6. Mengubah jurnal umum
7. Klik tombol simpan 8. Menyimpan data jurnal umum 9. Menampilkan halaman kelola
jurnal umum Skenario Hapus
1. Klik tombol detail 2. Menampilkan halaman detail 3. Klik tombol hapus 4. Menghapus data dari database
Skenario Pencarian 1. Menginput date
2. Klik tombol pencarian 3. Menampilkan data jurnal umum
4. Use case diagram kelola laporan keuangan
Gambar 3.7 Use case diagram kelola laporan keuangan
Tabel 3.12 Use case skenario kelola laporan keuangan Nama Use case Kelola laporan keuangan
Aktor Bendahara
Kondisi Awal Halaman dalam keadaan telah login dan berada dihalaman awal kelola laporan keuangan
Hasil yang diharapkan Aktor dapat mengelola laporan keuangan
Skenario Utama
Aksi Aktor Aksi Sistem
1. Klik menu kelola laporan keuangan
2. Mengambil data dari database tabel transaksi
3. Menampilkan halaman kelola laporan keuangan
Skenario Cetak laporan
1. Klik tombol cetak laporan 2. Menampilkan pesan download 3. Klik tombol download 4. Memproses fungsi cetak laporan
Skenario Pencarian Cetak
1. Menginput date
2. Klik tombol cetak laporan 3. Menampilkan pesan download 4. Klik tombol download 5. Memproses fungsi cetak laporan
3.6. Activity Diagram
Activity Diagram merupakan diagram yang menunjukan arah aktivitas dalam suatu sistem dimulai berawalnya aktivitas hingga berakhirnya aktivitas dalam suatu sistem. Berikut dibawah ini memperlihatkan activity diagram dari setiap use case.
1. Activity diagram login
Gambar 3.8 Activity diagram login
2. Activity diagram kelola data rekening
Gambar 3.9 Activity diagram kelola data rekening
3. Activity diagram kelola jurnal umum
Gambar 3.10 Activity diagram kelola jurnal umum
4. Activity diagram kelola laporan keuangan
Gambar 3.11 Activity diagram kelola laporan keuangan
3.7. Robustness Diagram
Robustness diagram menggambarkan perancangan dari sistem yang akan
dibangun, penulis dalam pengembangan sistem menggunakan konsep MVC (model, views, controller). Adapun perancangan robustness diagram yang dibuat adalah sebagai berikut :
Gambar 3.12 Robustness diagram
