ANALISIS KEANDALAN DAN NILAI EKONOMIS DI
PENYULANG PUJON PT. PLN (PERSERO) AREA MALANG
Fery Praditama.
1, Ir. Teguh Utomo, MT.
2, Ir. Mahfudz Shidiq, MT³
1
Mahasiswa Teknik Elektro,
2,3Dosen Teknik Elektro, Universitas Brawijaya
Jalan MT. Haryono 167, Malang 65145, Indonesia
E-mail:
[email protected]
Abstrak – Sebagian pemadaman listrik yang terjadi adalah disebabkan oleh gangguan yang ada pada sistem distribusi. Ketidakandalannya setiap komponen peralatan distribusi mempengaruhi kontinuitas penyaluran tenaga listrik dan rugi-rugi yang dialami PLN. Metode Section Technique adalah pengembangan dari metode FMEA (Failure Mode and Effect Analysis) yang digunakan untuk melakukan analisis keandalan pada Penyulang Pujon. Analisis nilai Penyulang Pujon berdasarkan energi tidak tersalurkan dari PLN digunakan untuk menghitung kerugian PLN saat terjadi pemadaman. Dengan menggunakan metode Section Technique didapatkan indeks keandalan SAIDI Penyulang Pujon yang bernilai 0,078712287 dimana dapat diperbaiki dengan penurunan laju kegagalan menjadi 0.078429816 atau pemasangan tie switch pada jaringan menjadi 0,060765313. Perbaikan pada indeks keandalan Penyulang Pujon setelah penambahan tie switch juga berbanding lurus dengan berkurangnya kerugian PLN akibat terjadinya pemadaman dari Rp 2.778.609.501 menjadi Rp 2.465.794.065
Kata Kunci - Penyulang Pujon,indeks keandalan, section technique, analisis nilai, laju kegagalan, tie switch
I. PENDAHULUAN
anpa listik infra-struktur masyarakat sekarang tidak akan menyenangkan. Makin bertambahnya konsumsi listrik per kapita diseluruh dunia menunjukkan kenaikan standar kehidupan manusia. Pemanfaatan secara optimum bentuk energi ini oleh masyarakat dapat dibantu dengan sistem distribusi yang efektif[1]. Peningkatan kinerja pelayanannya dalam melayani ketersediaan energi listrik di Malang Raya adalah tuntutan kepada PT. PLN (PERSERO) Distribusi Jawa Timur Area Malang. Kondisi sistem kelistrikan di wilayah ini masih memerlukan banyak perhatian mengingat sistem yang terpasang adalah skala besar mulai dari perkotaan sampai kepegunungan, mulai dari industri, perumahan sampai ke desa-desa, dimana faktor alam sangat mempengaruhi distribusi energi listrik pada wilayah ini. Peralatan distribusi yang sudah cukup tua dan belum dilakukan peremajaan juga menjadi salah satu kondisi yang memerlukan perhatian. Penyulang Pujon adalah penyulang di area Malang yang rawan mengalami pemadaman dan sering mengalami gangguan.
Oleh sebab itu PLN berusaha memenuhi kebutuhan daya yang meningkat dan juga memperbaiki mutu keandalan pelayanan sehingga suplai daya listrik dan kontinuitas dari suplai daya listrik tetap terjaga. Agar parameter dari keandalan peralatan distribusi dapat diketahui maka perlu dikembangkan suatu cara pengevaluasian terhadap keandalan mutu pelayanan. Metode Section Technique adalah suatu metode analisis evaluasi yang dapat digunakan pada beberapa hal, salah satunya yaitu analisis keandalan suatu sistem jaringan distribusi. Dengan menggunakan metode ini maka dapat diketahui indeks-indeks keandalan yang sering mengalami gangguan. Dengan mengetahui indeks keandalan sistem dapat dilakukan analisis nilai terhadap peralatan distribusi yang memiliki dampak terhadap penjualan energi. Analisis nilai ekonomis dari sisi PLN dilakukan berdasarkan harga penjualan energi dan biaya investasi serta biaya perawatan distribusi listrik. Dari hasil analisis nilai ini secara komprehensif dapat dikorelasikan dengan aspek keandalannya sehingga dapat dievaluasi kembali tingkat keandalannya untuk memperkecil kerugian yang terjadi di PLN.
II. TINJAUAN PUSTAKA A. Laju Kegagalan
Laju kegagalan
(λ
) adalah harga rata-rata dari jumlah kegagalan per satuan waktu pada suatu selang waktu pengamatan(T). Laju kegagalan ini
dihitung dengan saluran kegagalan per tahun. Untuk selang waktu pengamatan diperoleh :(1)
λ : laju kegagalan konstan (kegagalan/tahun) d : banyaknya kegagalan yang terjadi selama selang
waktu tahun
T : jumlah selang waktu pengamatan (tahun) Nilai laju kegagalan akan berubah sesuai dengan umur dari sistem atau peralatan listrik selama beroperasi.
B. Metode Section Technique
Section Technique merupakan suatu metode terstruktur untuk menganalisa suatu sistem. Metode ini dalam mengevaluasi keandalan sistem distribusi didasarkan pada bagaimana suatu kegagalan dari suatu peralatan mempengaruhi operasi sistem. Efek atau konsekuensi dari gangguan individual peralatan secara sistematis diidentifikasi dengan
penganalasiaan apa yang terjadi jika gangguan terjadi. Kemudian masing-masing kegagalan peralatan dianalisa dari semua titik beban (load point). Pendekatan yang dilakukan dari bawah ke atas diamana yang dipertimbangkan satu mode kegagalan pada satu waktu[2].
Indeks keandalan yang dihitung adalah indeks-indeks titik beban dan indeks-indeks-indeks-indeks sistem baik secara section maupun keseluruhan. Indeks titik beban antara lain :
a) Frekuensi gangguan (failurate rate) untuk setiap titik beban , merupakan penjumlahan laju kegagalan semua peralatan yang berpengaruh terhadap titik beban, dengan persamaan :
∑
(2)
Dimana:
: laju kegagalan untuk peralatan sejumlah k k : semua peralatan yang berpengaruh terhadap
titik beban
b) Lama/durasi gangguan tahunan rata-rata untuk titik beban UTB, dengan persamaan :
∑
∑
(3)
Dimana:
rj : waktu perbaikan (repair time atau switching time)
Berdasarkan indeks-indeks titik beban ini, diperoleh sejumlah indeks keandalan untuk mengetahui indeks keandalan sistem secara keseluruhan yang dapat dievaluasi dan bisa didapatkan dengan lengkap mengenai kinerja sistem. Indeks-indeks ini adalah frekuensi dan lama pemadaman rata-rata tahunan.
Pada metode Section Technique, terdapat 3 indeks keandalan yang dihitung yaitu: SAIFI, SAIDI dan CAIDI.
1. SAIFI (System Average Interruption Frequency Index)
Untuk mendapatkan nilai SAIFI pada metode ini dilakukan perhitungan menggunakan persamaan :
∑ (4)
Dimana:
NTB : jumlah konsumen pada titik beban
N : jumlah konsumen pada sistem : frekuensi gangguan peralatan pada 2. SAIDI (System Average Interruption Duration
Index)
Untuk mendapatkan nilai SAIDI pada metode ini dilakukan perhitungan menggunakan persamaan :
∑ (5)
Dimana:
NTB : jumlah konsumen pada titik beban
N : jumlah konsumen pada sistem : durasi gangguan peralatan
3. CAIDI (Costumer Average Interruption Duration Index)
Untuk mendapatkan nilai CAIDI ini dilakukan perhitungan dengan persamaan:
(6)
C. Analisis Nilai
Teknik value analysis atau analisis nilai adalah sebuah teknik yang digunakan untuk menuju keberhasilan dalam penekanan biaya atau pengefektifan biaya. Hal ini bisa dikatakan bahwa pengfokusan (kalo ndak salah yg bener pemfo terhadap kebutuhan fungsional dan spesifikasinya. Produk yang dihasilkan terus ditinjau bagaimana proses dan pelayanannya dengan tetap meninjau peryaratannya. Selain itu faktor biaya juga tetap diperhatikan [3].
Dalam konteks analisa keandalan suatu sistem distribusi 20 kV, value analysis berbanding lurus dengan perhitungan aspek ekonomis suatu indeks keandalan. Perhitungan aspek ekonomi keandalan bergantung pada besar daya listrik yang disalurkan waktu pemadaman dari tiap-tiap titik beban dan tarif dasar listrik yang berlaku. Dalam melaksanakan analisis nilai dibutuhkan beberapa data, antara lain topologi jaringan, data beban dan data pelanggan/konsumen. Dari data-data tersebut dapat dievaluasi mengenai mode kegagalannya. Mode kegagalan ini yang dijadikan dasar dalam melakukan analisa dan evaluasi terhadap waktu pemadaman suatu sistem. Pemadaman suatu sistem mengacu terhadap waktu pemadaman (repair time) dan waktu pemindahan (switching time). Efek mode kegagalan tersebut disimulasikan terhadap setiap titik beban. Dengan data setiap titik beban tersebut dapat ditentukan besar energi yang tidak tersalurkan. Sehingga berdasarkan setiap titik beban pula dapat dilakukan sebuah evaluasi nilai kerugian bagi penyedia energi listrik.
Dalam perhitungan analisis nilai ekonomis terdapat beberapa persamaan yang berkaitan dengan perhitungan aspek ekonomis. Adapun persamaan yang digunakan dalam menghitung aspek ekonomi pada sistem, yaitu :
1. NDE (Non Delivery Energy) NDE = PC tCA
[4]
(7) Dimana :
NDE: Jumlah total energi yang tidak terkirim dalam durasi waktu tertentu.
PC : Jumlah total energi yang tidak terkirim
tCA : Durasi waktu pemadaman
2. Biaya kerugian per titik beban
Biaya pada titik beban N = NDE x TDL[5] (8) Dimana :
NDE : Jumlah total energi yang tidak terkirim dalam durasi waktu tertentu.
TDL : Tarif dasar listrik Peraturan Menteri ESDM No.9 2014 [6].
3. Total biaya kerugian setiap peralatan
Kerugian = Σ biaya pada load point N (9)
III. METODE PENELITIAN
Metode penelitian yang digunakan secara umum ditunjukkan pada Gambar 1.
Gambar 1. Diagram Alir Penelitian
Sementara untuk diagram alir dari metode
Section Technique yang ditunjukkan pada Gambar 2
.
Gambar 2. Diagram Alir Metode Section Technique
Sementara untuk diagram alir dari metode analisis nilaiyang ditunjukkan pada Gambar 3
.
Gambar 3. Diagram Alir Metode Analisis Nilai
IV. ANALISIS DATA A. Penyulang Pujon
Gambar Single line diagram sistem Penyulang Pujonyang akan dievaluasi dapat dilihat pada Gambar 4.
Gambar 4. Single Line Diagram Penyulang Pujon
Penyulang Pujon disuplai dari gardu induk Sengkaling dengan daya 60 MVA. Penyulang ini memiliki variasi beban di titik beban beruapa beban industri dan rumah tangga. Penyulang Pujon memiliki 78 titik beban berupa trafo distribusi dengan total pelanggan 21024 dan terdiri dari 111 saluran udara. Jumlah sectionalizer Penyulang Pujon adalah 7 buah dan penyulang terbagi menjadi 8
section.
Tabel jumlah pelanggan yang dibebankan pada titik-titik beban yang ada pada penyulang Pujon ditunjukkan pada Tabel 1.
B. Indeks Kegagalan Peralatan Sistem Distribus
Berikut ini adalah tabel data kegagalan untuk saluran udara dan peralatan distribusi yang melingkupi frekuensi kegagalan, waktu pemadaman dan waktu pemindahan yang ditunjukkan masing-masing pada Tabel 2 dan 3.
Tabel 2. Tabel Data Kegagalan Untuk Saluran Udara
Saluran Udara
Sustained failure rate (λ/km/tahun) 0,2
Momentary failure rate (λ/km/tahun) 0,003 Waktu Pemandamanatau Repair time (jam) 3 Waktu Pemindahan atau Switching time (jam) 0,15
Tabel 3. Tabel Data Peralatan Distribusi Komponen (λ) Frekuensi kegagalan Repair time (jam) Switching time (jam) Trafo 0.005/unit/thn 10 0,15 Circuit Breaker 0,004/unit/thn 10 0,15
Sectionalizer 0,003/unit/thn 10 0,15 C. Analisis Indeks Keandalan Menggunakan Metode SectionTechnique
Dilakukan analisis evaluasi keandalan berdasarkan data yang telah didapat pada subbab sebelumnya dengan menggunakan data panjang saluran udara dan jumlah pelanggan tiap titik beban. Standaryang digunakan dalam perhitungan menggunakan SPLN 59: 1985[7] untuk laju kegagalan dan waktu pemulihan peralatan sistem jaringan 20kV. Perhitungan section dijelaskan sebagai berikut :
Section I
Untuk mengetahui bagaimana pengaruh suatu kegagalan peralatan dalam sistem dapat dilihat dalam daftar mode kegagalan. Daftar mode kegagalan yang terdapat pada section ini ditampilkan dalam Section Technique Worksheet
pada Tabel 4.

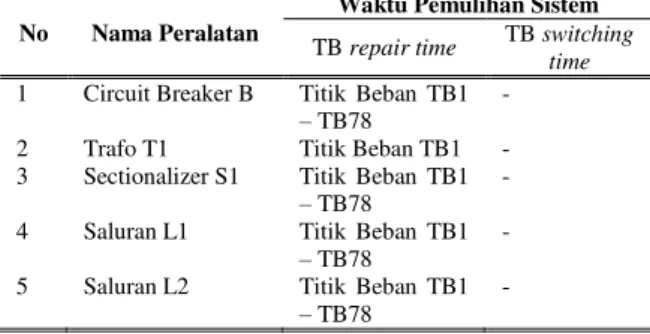

Tabel 4. Tabel Section Technique Worksheet Section I
No Nama Peralatan
Waktu Pemulihan Sistem
TB repair time TB switching time
1 Circuit Breaker B Titik Beban TB1
– TB78
-
2 Trafo T1 Titik Beban TB1 -
3 Sectionalizer S1 Titik Beban TB1
– TB78
- 4 Saluran L1 Titik Beban TB1
– TB78
- 5 Saluran L2 Titik Beban TB1
– TB78
-
Selanjutnya menghitung nilai frekuensi kegagalan (λ) untuk setiap titik beban yang didapat dari penjumlahan failurate rate peralatan yang mempengaruhi setiap TB dan perkalian failure rate
saluran dengan panjang tiap salurannya yang ditunjukkan pada Tabel 5.
Tabel 5. Tabel Frekuensi Kegagalan Section I
Sedangkan untuk menghitung durasi gangguan (U) setiap titik beban didapat dari penjumlahan hasil perkalian jumlah trafo distribusi yang terganggu dan perlu mengalami perbaikan dengan waktu pemadamannya dan dengan hasil perkalian jumlah trafo distribusi yang terganggu dan perlu mengalami pemindahan dengan waktu pemindahannya. waktu pemadaman (repair time) dan waktu pemindahan (switching time) pada setiap peralatan ditunjukkan pada Tabel 6.
Tabel 6. Tabel Durasi Gangguan Section I
No Nama Peralatan λ ( kali kegagalan/thun) Repair time (jam) Switching time (jam) 1 Circuit Breaker B 0,004 10 0,15 2 Trafo T1 0,005 10 0,15 3 Sectionalizer S1 0,003 10 0,15 4 Saluran L1 0,1792 3 0,15 5 Saluran L2 0,1176 3 0,15
Data waktu waktu pemadaman (repair time) dan waktu pemindahan (switching time) ditunjukkan pada Tabel 7.
Tabel 7. Tabel Waktu Perbaikan Section I
No Nama Peralatan Waktu Perbaikan (jam) Waktu Pemindahan (jam) Total Waktu (jam) 1 Circuit Breaker B 780 0 780 2 Trafo T1 10 0 10 3 Sectionalizer S1 780 0 780 4 Saluran L1 234 0 234 5 Saluran L2 234 0 234
Sesuai dengan persamaan (4) didapatkan nilai SAIFI titik beban dengan cara mengalikan jumlah konsumen pada tiap-tiap titik beban dengan frekuensi kegagalan (λ) titik beban kemudian membaginya dengan total jumlah konsumen yang ada pada sistem Penyulang Pujon. Perhitungan nilai SAIFI dapat dilihat di persamaan dibawah ini:
SAIFI T1= = = 3.80518 × 10-5kali /tahun
Sesuai dengan persamaan (5) didapatkan nilai SAIDI titik beban dengan cara mengalikan jumlah konsumen pada tiap-tiap titik beban dengan durasi kegagalan (U) titik beban, kemudian membaginya dengan total jumlah konsumen yang ada pada sistem
No Nama Peralatan Failurate rate peralatan Panjang tiap saluran (km) λ(kali kegaga lan/tah un) 1 Circuit Breaker B 0,004 - 0,004 2 Trafo T1 0,005 - 0,005 3 Sectionalizer S1 0,003 - 0,003 4 Saluran L1 0,2 0,896 0,1792 5 Saluran L2 0,2 0,588 0,1176 TOTAL 0,2968
Penyulang Pujon. Perhitungan nilai SAIDI dapat dilihat di persamaan dibawah ini:
SAIDI T1= =
= 2.37823 × 10
-6 jam/tahun
Hasil perhitungan SAIFI dan SAIDI pada section 1 ditunjukkkan pada Tabel 8.

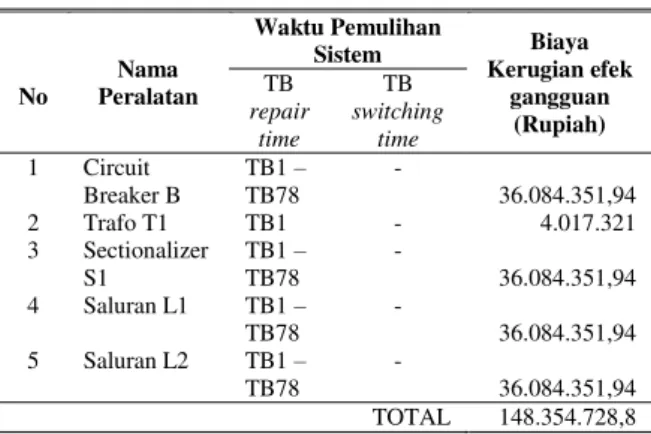

Tabel 8. Tabel Hasil SAIFI dan SAIDI Section I
Dengan langkah analisis yang sama dan perhitungan yang sama pada setiap peratan distribusi Penyulang Pujon dari section II hingga section VIII, maka nilai SAIFI dan SAIDI setiap section
ditunjukkan pada Tabel 9.
Tabel 9. Tabel Hasil SAIFI dan SAIDI Seluruh Section
No Section Indeks Keandalan Penyulang Pujon
SAIFI SAIDI 1 Section I 0,303838052 0,003565506 2 Section II 1,418517589 0,015880571 3 Section III 2,029775381 0,022059695 4 Section IV 0,367144578 0,004014273 5 Section V 1,62501094 0,016213456 6 Section VI 0,172971005 0,002040693 7 Section VII 0,614486729 0,007137034 8 Section VIII 0,593841086 0,007801058 TOTAL 7,12558536 0,078712287
Penyulang Pujon ini memiliki nilai indeks keadalan SAIFI sebesar 7,12558536, SAIDI sebesar 0,078712287 dan CAIDI sebesar 0,011046431 yang didapat dari persamaan (6).
D. Analisis Nilai Penyulang Pujon
Pada bagian ini, akan dibahas dilakukan penelitian mengenai analisis nilai yang berkaitan dengan faktor ekonomis pada Penyulang Pujon apabila terjadi gangguan atau pemadaman. Pada penelitian ini, perhitungan dari faktor ekonomis akan dibatasi hanya pada energi yang tersalurkan dari sisi PLN dan penelitian ini tidak membahas rugi-rugi yang terjadi pada jaringan Penyulang Pujon. Analisis Nilai I
Pada analisis nilai yang pertama objek yang digunakan untuk dianalisis adalah wilayah section 1 pada Penyulang Pujon. Seperti halnya saat menganalisis keandalan Penyulang Pujon section I dengan menggunakan metode Section Technique, pada analisis nilai juga memperhitungkan waktu pemulihan sistem (repair time dan switching time) yang terjadi dan tetap berdasarkan SPLN No 59: 1985. Tabel analisis nilai section I dapat dilihat pada tabel 10.
Tabel 10. Tabel Hasil Analisis Nilai Pada Section I
No Nama Peralatan Waktu Pemulihan Sistem Biaya Kerugian efek gangguan (Rupiah) TB repair time TB switching time 1 Circuit Breaker B TB1 – TB78 - 36.084.351,94 2 Trafo T1 TB1 - 4.017.321 3 Sectionalizer S1 TB1 – TB78 - 36.084.351,94 4 Saluran L1 TB1 – TB78 - 36.084.351,94 5 Saluran L2 TB1 – TB78 - 36.084.351,94 TOTAL 148.354.728,8
Berikut akan diberikan contoh perhitungan analisa nilai apabila L1 mengalami gangguan maka :
Seluruh peralatan distribusi mulai dari titik beban TB 1 - TB 78 mengalami pemadaman. Besar nilai waktu pemadaman (repair time) pasca saat terjadi pemadaman adalah 3 jam.
Tidak ada peralatan antara titik beban TB 1 – TB 78 tidak mengalami switching time selama 0,15 jam.
Analisis nilai akan dilakukan mulai dari titik beban TB 1 – TB 78 secara berurutan
Kerugian PLN pada titik beban 1 adalah : Biaya = kW × time × TDL
Biaya = 660.4 × 3 × 605 Biaya = Rp. 1.205.196,3
Demikian juga dengan analisis nilai saluran udara dari TB 2 –TB 78 menggunakan perhitungan yang sama.
Dengan langkah analisis nilai yang sama dan perhitungan yang sama pada setiap peratan distribusi Penyulang Pujon dari section II hingga section VIII, maka didapat nilai setiap kerugian PLN setiap
section yang ditunjukkan pada Tabel 11.
Tabel 11. Tabel Hasil Analisis Nilai Seluruh Section
E. Cara Meningkatkan Keandalan Sistem Distribusi
Dalam melakukan peningkatan keandalan suatu sistem distribusi tenaga listrik dapat dilakukan dengan beberapa cara. Salah satu cara yang sederhana adalah dengan mereduksi laju kegagalan suatu peralatan sistem distribusi, sehinggan nilai SAIDI dan SAIFI suatu sistem distribusi tenaga listrik dapat dikurangi. Untuk mengurangi laju
No Nama Peralatan Indeks Keandalan Section
SAIFI SAIDI 1 Circuit Breaker B 0,004 0,000148402 2 Trafo T1 3,8052 × 10-5 2,378237 × 10-6 3 Sectionalizer S1 0,003 0,000111301 4 Saluran L1 0,1792 0,001994521 5 Saluran L2 0,1176 0,001308904 TOTAL 0,303838052 0,003565506
Section Analisis Nilai
Section I 148.354.728,8 Section II 358.711.577,5 Section III 982.870.449,7 Section IV 267.868.727,3 Section V 624.631.321,1 Section VI 78.327.787,5 Section VII 164.048.447,8 Section VIII 154.294.475,9 TOTAL 2.778.609.501
kegagalan, langkah-langkah prefentif seperti melakukan pemeliharaan secara berkala terhadap peralatan distribusi tenaga listrik perlu dilakukan agar kontinuitas pasokan listrik dapat dirasakan dengan baik oleh pelanggan.
Selain dengan mereduksi laju kegagalan, cara yang kedua yang dapat dilakukan untuk meningkatkan keandalan suatu sistem distribusi adalah dengan menambahkan sumber cadangan. Penggunaan tie switch dengan kondisi normally open yang berasal dari sumber listik lain atau suplai dari penyulang lain dapat memberikan suplai daya cadangan ketika sumber utama mengalami kegagalan. Adanya suplai cadangan dapat memberikan peningkatan keandalan karena area yang diberikan suplai tidak mengalami kondisi
repair time melainkan mengalami kondisi switching time yang berpengaruh pada indeks keandalan. Penurunan Laju Kegagalan
Peningkatan suatu indeks keandalan dapat terjadi dengan cara mengurangi laju kegagalan suatu peralatan distribusi tenaga listrik. Meskipun relatif kecil, penurunan laju kegagalan sebesar 20% dapat meningkatkan indeks keandalan suatu sistem distribusi tenaga listrik.
Hasil perbandingan indeks keandalan setelah penurunan laju kegagalan ditunjukkan pada Tabel 12.
Tabel 12. Tabel Hasil Perbandingan SAIDI dan SAIFI Seluruh
Section Sebelum dan Sesudah Reduksi 20%
Sec tio n
Sebelum Reduksi Laju Kegagalan 20 %
Setelah Reduksi Laju Kegagalan 20 %
SAIFI SAIDI SAIFI SAIDI
I 0.303838052 0.003565506 0.302430441 0.00351309 II 1.418517589 0.015880571 1.417287861 0.015833954 III 2.029775381 0.022059695 2.028366553 0.022007629 IV 0.367144578 0.004014273 0.36613204 0.003976846 V 1.62501094 0.016213456 1.623846338 0.016176116 VI 0.172971005 0.002040693 0.172251208 0.002015548 VII 0.614486729 0.007137034 0.613900361 0.007117975 VIII 0.593841086 0.007801058 0.593508286 0.007788659 TO TAL 7.12558536 0.078712287 7.117723088 0.078429816
Penambahan Tie Switch
Dengan memberikan suplai cadangan yang dihubungkan melalui tie switch dengan kondisi
normally open pada sistem jaringan distribusi, dapat meningkatkan keandalan suatu sistem jaringan distribusi secara relatif lebih besar apabila dibandingkan dengan menurunkan laju kegagalan peralatan sistem jaringan distribusi.
Untuk itu, dilakukan penambahan tie switch pada sistem jaringan distribusi Penyulang Pujon. Dimana penambahan tie switch diletakkan pada section yang tidak berhubungan secara langsung dengan sumber utama. Single line diagram Penyulang Pujon yang baru setelah penambahan tie switch dapat dilihat pada Gambar 5.
Gambar 5. Single Line Diagram Penyulang Pujon Dengan Penambahan Tie Switch
Perbedaan analisis keandalan Penyulang Pujon dengan metode Section Technique setelah penambahan tie switch yang bekerja dengan keadaan
normally open dengan analisis nilai keandalan Penyulang Pujon dengan metode Section Technique
sebelum penambahan tie switch adalah terletak pada perbedaan waktu perbaikan atau repair time. Dimana nilai waktu pemadaman pada beberapa
section yang satu saluran dengan tie switch akan berubah dari 10 jam untuk trafo distribusi dan
sectionalizer menjadi 0,15 jam. Sedangkan untuk saluran udara dari waktu perbaikan atau pemadaman yang selama 3 jam menjadi 0,15 jam juga.
Data perbandingan nilai indeks keandalan peralatan distribusi Penyulang Pujon sebelum penambahan tie switch dan sesudah penambahan tie switch ditunjukkan pada Tabel 13.
Tabel 13. Tabel Hasil Perbandingan SAIDI dan SAIFI Sebelum dan Setelah Penambahan Tie Switch
Sec tio n Sebelum Penambahan Tie Swich Setelah Penambahan Tie Swich
SAIFI SAIDI SAIFI SAIDI
I 0,303838052 0,003565506 0,303838052 0,003565506 II 1,418517589 0,015880571 1,441342551 0,015785145 III 2,029775381 0,022059695 2,051811577 0,001843738 IV 0,367144578 0,004014273 0,367144578 0,003913075 V 1,62501094 0,016213456 1,62501094 0,017443793 VI 0,172971005 0,002040693 0,172971005 0,003275965 VII 0,614486729 0,007137034 0,614486729 0,007137034 VIII 0,593841086 0,007801058 0,593841086 0,007801058 TO TAL 7,12558536 0,078712287 7,170446518 0,060765313
Setelah membandingkan indeks keandalan maka langkah berikutnya adalah membandingkan nilai kerugian PLN dengan analisis nilai. Langkah analisis nilai untuk Penyulang Pujon yang terdapat penambahan tie switch masih sama dengan langkah analisis nilai Penyulang Pujon sebelum ada penambahan tie switch. Nilai perbandingan analisis nilai sebelum penambahan tie switch pada jaringan Penyulang Pujon dan setelah penambahan tie switch
pada jaringan Penyulang Pujon ditunjukkan pada Tabel 14.
Tabel 14. Tabel Hasil Perbandingan Analisi Nilai Sebelum dan Setelah Penambahan Tie Switch
Dari hasil perbandingan diatas dapat dilihat bahwa terjadi penghematan yang cukup besar setelah penambahan tie switch. Dimana dari perhitungan didapat penghematan sebesar Rp 312.815.436 selama satu tahun. Sehingga selain meningkatkan keandalan suatu sistem distribusi pada Penyulang Pujon, penambahan tie switch juga dapat menekan kerugian PLN sekitar 11,26% dari angka yang didapat apabila tidak ada penambahan tie switch yang bekerja secara normally open pada Penyulang Pujon.
V. PENUTUP
Kesimpulan dari analisis yang telah dilakukan yaitu :
1. Berdasarkan hasil perhitungan dengan metode
Section Technique nilai SAIFI dan SAIDI masih dibawah standar yang ditetapkan oleh PLN pada SPLN 68-2: 1986, yakni 29.7 kali/tahun dan 194.7 jam/tahun
2. Semakin banyak komponen distribusi pada satu area dapat menurunkan indeks keandalan. Hal ini terlihat pada section III yang merupakan section
dengan peralatan distribusi terbanyak, dimana nilai SAIFI dan SAIDI diperoleh 2,029775381 dan 0,022059695 terbesar dibanding section
lainnya
3. Penurunan laju kegagalan dapat digunakan sebagai salah satu cara untuk meningkatkan indeks keandalan suatu sistem distribusi. 4. Kondisi tie switch di sistem distribusi listrik
sangatlah penting dan berpengaruh terhadap indeks keandalan maupun faktor ekonomis dalam perhitungan rugi-rugi yang dialami PLN berdasarkan energi yang tidak tersalurkan.
