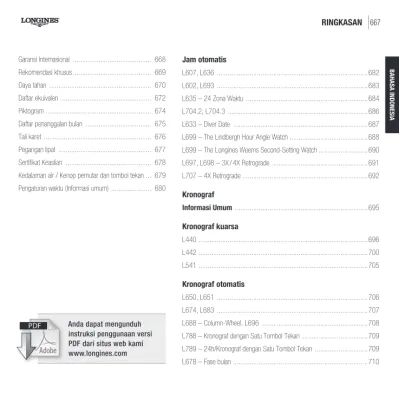

667 Garansi Internasional ... 668 Rekomendasi khusus ... 669 Daya tahan ... 670 Daftar ekuivalen ... 672 Piktogram ... 674
Daftar penanggalan bulan ... 675
Tali karet ... 676
Pegangan lipat ... 677
Sertifi kat Keaslian ... 678
Kedalaman air / Kenop pemutar dan tombol tekan ... 679
Pengaturan waktu (Informasi umum) ... 680
Jam otomatis L607, L636 ...682 L602, L693 ...683 L635 – 24 Zona Waktu ...684 L704.2, L704.3 ...686 L633 – Diver Date ...687
L699 – The Lindbergh Hour Angle Watch ...688
L699 – The Longines Weems Second-Setting Watch ...690
L697, L698 – 3X / 4X Retrograde ...691 L707 – 4X Retrograde ...692 Kronograf Informasi Umum ...695 Kronograf kuarsa L440 ...696 L442 ...700 L541 ...705 Kronograf otomatis L650, L651 ...706 L674, L683 ...707 L688 – Column-Wheel, L696 ...708
L788 – Kronograf dengan Satu Tombol Tekan ...709
L789 – 24h/Kronograf dengan Satu Tombol Tekan ...709
L678 – Fase bulan ...710 Anda dapat mengunduh
instruksi penggunaan versi PDF dari situs web kami www.longines.com
RINGKASAN
▸ Baca selengkapnya: contoh soal menghitung sudut jarum jam
(2)668
LONGINES sangat bergembira bahwa Anda telah memilih satu model dari koleksi kami yang bergengsi. Kemajuan teknologi berukuran mungil yang Anda miliki kini, akan setia melayani selama beberapa tahun. Pembuatannya dengan menggunakan teknologi yang paling canggih dan melalui pemeriksaan yang ketat sebelum dipasarkan. Jam tangan LONGINES® Anda dijamin oleh Longines Watch Co. Francillon Ltd* selama jangka waktu dua puluh empat (24) bulan terhitung dari tanggal pembelian sesuai dengan syarat dan ketentuan dalam kartu garansi.
Garansi Internasional Longines meliputi kerusakan bahan dan produksi yang terjadi pada saat pengiriman pembelian jam tangan LONGINES (“kerusakan”). Jaminan ini hanya berlaku jika kartu garansi tsb diisi tanggal pembelian dengan lengkap dan benar serta dibubuhi cap oleh Agen resmi LONGINES (“kartu jaminan yang berlaku”). Selama masa garansi dan dengan menunjukkan kartu garansi yang berlaku, Anda berhak atas perbaikan seluruh kerusakan tanpa dikenai biaya. Jika setelah perbaikan kondisi jam tangan LONGINES Anda tidak dapat kembali seperti semula, maka Longines Watch Co. Francillon Ltd akan menggantinya dengan jam tangan LONGINES sesuai dengan tipe / model yang sama atau serupa. Jaminan untuk jam tangan pengganti berakhir dua puluh empat (24) bulan setelah tanggal pembelian jam tangan yang digantikan.
Garansi dari pabrik ini tidak meliputi: • usia baterai;
• pemakaian normal dan sobek serta aus (misalnya kristal tergores; perubahan warna dan / atau bahan tali dan rantai yang bukan dari besi seperti kulit, kain, karet; lapisan terkelupas);
• kerusakan jam tangan akibat penggunaan yang tidak normal / merusak, kecerobohan, kelalaian, kecelakaan (terben-tur, terhimpit, terlindas, kristal pecah, dan lain-lain), penggu-naan jam tangan yang tidak benar serta tidak memperhatikan petunjuk penggunaan yang ditentukan oleh Longines Watch Co. Francillon Ltd;
• kerusakan tidak langsung atau sebagai akibat dari misalnya peng-gunaan, jam tangan tidak berfungsi, rusak atau ketidaktepatan jam tangan LONGINES;
• apabila jam tangan LONGINES diperbaiki oleh mekanik yang tidak resmi (misalnya untuk penggantian baterai, servis atau perbaikan) atau dapat mengubah kondisi asli jam tangan, berada di luar tanggung jawab Longines Watch Co. Francillon Ltd. Garansi Longines Watch Co. Francillon Ltd ini tidak termasuk kerusa-kan selain yang disebutkerusa-kan di atas, kecuali berlaku hak berdasarkerusa-kan hukum yang mungkin dimiliki pembeli terhadap produsen.
GARANSI INTERNASIONAL
669
REKOMENDASI KHUSUS
Garansi Internasional
Garansi produsen di atas:
• tidak bergantung pada garansi yang diberikan oleh penjual, yang merupakan tanggung jawab penjual semata;
• tidak mempengaruhi hak pembeli atas penjual maupun hak ber-dasarkan hukum wajib lainnya yang dimiliki pembeli atas penjual. Layanan konsumen Longines Watch Co. Francillon Ltd menjamin perbaikan yang sempurna untuk jam tangan LONGINES Anda. Jika jam tangan Anda membutuhkan perbaikan, percayakanlah kepada penyalur resmi LONGINES atau Pusat Layanan resmi LONGINES seperti yang ditentukan dalam daftar terlampir: mereka dapat menjamin layanan yang sesuai dengan standar Longines Watch Co. Francillon Ltd.
* Longines Watch Co. Francillon Ltd, CH-2610 Saint-Imier, Swiss. LONGINES® adalah merek terdaftar.
PEMERIKSAAN / SERVIS:
Berapa lama selang waktu antar tiap pemeriksaan? Kami sarankan agar Anda memeriksa kekedapan air jam tangan setiap tahun (servis sebagian dengan pemeriksaan gerakan). Seberapa sering jam saya harus diperiksa? Seperti alat dengan ketepatan lainnya, servis harus dilakukan pada sebuah jam secara teratur untuk memastikan bahwa ia bekerja dengan sempurna. Kami tidak dapat mengatakan seberapa sering jam tangan Anda harus diservis, karena hal ini tergantung pada model, iklim di mana Anda tinggal dan bagaimana Anda memelihara jam. Lazimnya, sebuah jam harus diservis setiap 4 atau 5 tahun, bergantung pada kondisi bagaimana ia dipergunakan.
Kemana saya harus pergi untuk servis jam atau mengganti baterai?
Kami rekomendasikan agar Anda pergi ke agen atau penyalur LONGINES yang telah di tunjuk. Mereka adalah satu-satunya orang yang memiliki perkakas dan peralatan yang diperlukan untuk menger-jakan jam Anda dan melakukan pemeriksaan yang diperlukan pada tingkatan profesional. Selain itu, hanya ahli yang dapat menjamin bahwa pekerjaan mereka memenuhi standar kualitas ketat yang ditentukan oleh LONGINES.
670
Apa yang dapat saya lakukan untuk memastikan bahwa jam LONGINES saya berfungsi dengan sempurna selama bertahun-tahun?
Medan magnet: hindari meletakkan jam di dekat medan magnet. Medan magnet tak terlihat dapat berasal dari mesin-mesin seperti hard disk, peralatan kesehatan, pengeras suara, televisi, dan lemari pendingin. Tas ponsel, tablet atau laptop dan kancing magnet pada tas jinjing serta tas ransel juga dapat menjadi sumber medan magnet. Air asin: senantiasa bilas jam Anda dengan air segar setelah berenang di laut.
Kejutan: hindari menyebabkan kejutan apa pun pada jam Anda, termasuk perubahan suhu yang tiba-tiba.
Kenop pemutar berulir: pastikan selalu bahwa Anda telah menyekrup kenop sepenuhnya untuk menghindari masuknya kelembapan ke dalam mekanisme.
Dorong kenop ke dalam: selalu dorong kenop kembali ke posisi netral untuk menghindari masuknya kelembapan ke dalam mekanisme.
Pembersihan: gunakan sikat gigi dan air sabun untuk membersih-kan gelang dari logam dan tutup kedap air dan setelah itu kain yang lembut untuk mengeringkan.
Produk kimiawi: hindari semua kontak langsung dengan pelarut, deterjen, minyak wangi, kosmetik, dll. yang dapat merusak gelang atau tali, kerangka atau tutup jam.
Suhu: hindari jam Anda dari terkena suhu yang ekstrem (lebih dari 60° C atau 140° F dan di bawah 0° C atau 32° F) dan fluktuasi suhu yang tiba-tiba.
Kekedapan terhadap air: kami tidak dapat menjamin bahwa jam Anda akan tetap kedap air. Tutup jam bisa terpengaruh akibat penggunaannya atau kejutan tidak disengaja pada kenop. Seperti yang dianjurkan pada instruksi servis kami, Anda harus menguji tutup jam Anda yang kedap air, setahun sekali pada agen LONGINES yang telah disetujui.
Tombol tekan jarum perekam waktu: jangan mengatur tombol tekan di bawah air karena ini akan menyebabkan masuknya kelem-bapan ke dalam mekanisme.
DAYA TAHAN / PEMUTARAN
Gerakan mekanisKetepatan gerakan mekanis berbeda-beda, bergantung pada kebia-saan pemakai. Kebanyakan jam LONGINES memiliki ketepatan antara – 5 dan + 15 detik per hari.
Pemutaran (kenop didorong ke dalam)
Gerakan alami pergelangan tangan Anda akan memutar jam Longines secara otomatis, yang memiliki cadangan daya beberapa jam (lihat daftar ekuivalen di hal.672-673). Jam hanya perlu diputar secara manual jika jam / perekam waktu Anda tidak dikenakan selama beberapa hari.
Pemutaran sesekali: jika jam Anda tidak dikenakan selama satu hari atau lebih, putar secara manual dengan kenop berada pada posisi 1.
671
GERAKAN KUARSA
Suhu sekitar mempengaruhi ketepatan gerakan kuarsa, yang berkisar antara – 0,3 dan + 0,5 detik per hari.
Jika Anda memiliki jam kuarsa, daya listriknya diberikan oleh baterai. Setelah 12 hingga 18 bulan pemakaian (kecuali jam dengan baterai lithium), voltase pada baterai bisa turun secara tiba-tiba dan menyebabkan berhentinya jam. Beberapa model memiliki fungsi baterai habis. Jarum detik akan mulai melompat setiap 4 detik. Jika hal ini terjadi, kami sarankan Anda untuk segera mengganti baterai, karena begitu baterai mati total maka ini akan merusak jam Anda.
Pengumpulan dan perawatan jam tangan kuarsa yang sudah tak berfungsi*
Simbol ini menunjukkan bahwa produk ini tidak boleh dibuang bersama sampah rumah tangga. Jam tangan ini harus dikembalikan ke sistem pengumpulan lokal yang diizinkan. Dengan mengikuti prosedur ini, Anda akan ikut serta dalam perlindungan lingkungan
dan kesehatan manusia. Daur ulang bahan-bahan ini akan membantu melestarikan sumber daya alam.
* Berlaku di negara-negara anggota Uni Eropa dan negara Lain yang memiliki undang-undang yang sesuai.
Penggantian baterai
Kami menganjurkan agar Anda menghubungi pusat layanan LONGINES yang telah disetujui atau penjual LONGINES resmi karena mereka memiliki sarana dan peralatan yang sesuai untuk melakukan pekerjaan dan pemeriksaan yang diperlukan secara profesional. Baterai yang sudah habis harus diganti secepatnya untuk menghindari risiko kebocoran dan kerusakan yang diakibatkannya pada gerakan jam.
Jenis baterai
Baterai kancing berjenis oksida perak-seng.
REKOMENDASI
672
* Hanya calibre dengan lebih dari 3 jarum jam dan jarum tanggal. Untuk calibre lainnya, lihat halaman 680-681
DAFTAR EKUIVALEN
Ref. Calibre* Koleksi Cadangan daya Halaman
L2.629. L651 The Longines Master Collection 42h 706
L2.631. L635 The Longines Master Collection 38h 684
L2.643. L650 Longines evidenza 42h 706
L2.648. L607 The Longines Master Collection 42h 682
L2.666. L693 The Longines Master Collection 46h 683
L2.669. L651 The Longines Master Collection 42h 706
L2.673. L678 The Longines Master Collection 48h 710
L2.678. L699 The Lindbergh Hour Angle Watch 46h 688
L2.693. L696 The Longines Master Collection 46h 708
L2.708. L602 The Longines Master Collection 42h 683
L2.713. L699 The Longines Weems Second Setting Watch 46h 690
L2.716. L697 The Longines Master Collection 48h 691
L2.717. L698 The Longines Master Collection 48h 691
L2.718. L704.2 The Longines Master Collection 46h 686
L2.733. L688 The Longines Column-Wheel Chronograph 54h 708
L2.738. L707 The Longines Master Collection 48h 692
L2.739. L707 The Longines Master Collection 48h 692
L2.743. L688 Conquest 54h 708
L2.745. L683 Longines Heritage 1951 48h 707
L2.747. L674 Longines Heritage 1954 48h 707
L2.749. L688 The Longines Column-Wheel Chronograph 54h 708
L2.751. L704.3 Longines Twenty-Four Hours 46h 686
L2.752. L688 The Longines Saint-Imier Collection 54h 708
L2.755. L636 The Longines Master Collection 38h 682
L2.759. L688 The Longines Master Collection 54h 708
673 * Hanya calibre dengan lebih dari 3 jarum jam dan jarum tanggal. Untuk calibre lainnya,
lihat halaman 680-681
DAFTAR EKUIVALEN
Ref. Calibre* Koleksi Cadangan daya Halaman
L2.775. L788 The Longines Column-Wheel Single Push-Piece Chronograph 54h 709
L2.776. L788 The Longines Column-Wheel Single Push-Piece Chronograph 54h 709
L2.779. L788 The Longines Avigation Watch Type A-7 54h 709
L2.780. L688 The Longines Telemeter Chronograph 54h 708
L2.781. L688 The Longines Tachymeter Chronograph 54h 708
L2.784. L688 The Longines Saint-Imier Collection 54h 708
L2.786. L688 Conquest Classic 54h 708
L2.791. L688 The Longines Heritage 1973 54h 708
L2.796. L651 The Longines Heritage Diver 42h 706
L2.797. L789 The Longines Twenty-Four Hours Single Push-Piece Chronograph 54h 709
L2.798. L678 Conquest Classic 48h 710
L2.799. L704.2 Conquest Classic 46h 686
L2.800. L788 The Longines Column-Wheel Single Push-Piece Chronograph 54h 709
L2.801. L788 The Longines Column-Wheel Single Push-Piece Pulsometer Chronograph 54h 709
L2.802. L635 The Longines Master Collection 38h 684
L2.808. L688 The Longines Heritage Diver 1967 54h 708
L2.831. L704.2 The Longines Avigation 46h 686
L3.660. L541 Conquest KUARSA 705
L3.674. L633-Diver The Longines Legend Diver Watch 38h 687
L3.687. L704.2 Conquest 46h 686 L3.697. L696 Conquest 46h 708 L3.700. L440 Conquest KUARSA 696 L3.702. L442 Conquest KUARSA 700 L3.743. L440 HydroConquest KUARSA 696 L3.744. L688 HydroConquest 54h 708 L4.799. L636 Flagship 38h 682 L4.803. L688 Flagship 54h 708
674
PIKTOGRAM
Lain-lain
Cal. Calibre Ref. Referensi E.O.L Baterai habis
Jarak antara setrip
Konvensi Perdagangan Internasional pada Spesies Hewan dan Tumbuhan Liar yang Memunah
T Kerangka belakang transparan
T Kerangka belakang transparan dengan tutup belakang Kerangka belakang disekrup
Kenop disekrup Bezel yang disekrup Kenop dengan satu tombol tekan Putaran bezel satu arah Bagian tepi jam putar Tachometer Antimagnetik ** Titik perbaikan
Jumlah dan berat karat berlian Top Wesselton VVS Jumlah dan berat karat berlian
Top Wesselton VS atau SI Permukaan jam dari Kulit Mutiara Super-LumiNova® Gesper untuk melepaskan Buklet tambahan 1/100 detik Ukuran kerangka Gerakan Kuarsa Otomatis Gerakan roda kolom Putar secara manual Kedalaman air
Kedalaman air hingga 3 bar / (30 m *) Kedalaman air hingga 5 bar / (50 m *) Kedalaman air hingga 30 bar / (300 m *) Bahan kerangka jam
Baja tahan karat Emas 18 Karat PVD
Baja tahan karat / PVD Baja tahan karat / Emas 18 Karat Baja tahan karat / berlapis emas 200 µ Baja tahan karat / berlapis emas 200 µ Kaca
PMMA HT (Polimetil metakrilat) Kristal Sapphire
Kristal Sapphire dengan satu lapisan penyalut antirefleksi pada bagian dalam
Kristal Sapphire dengan beberapa lapisan penyalut antirefleksi pada bagian dalam
675
FASE BULAN / DAFTAR BULAN-BULAN PURNAMA
Bulan Baru Tiga Bulan Pertama Bulan Penuh Tiga Bulan Terakhir
2016 11 Desember 2015 18 Desember 2015 25 Desember 2015 2 Januari 2016
10 Januari 16 Januari 24 Januari 1 Februari
8 Februari 15 Februari 22 Februari 1 Maret
9 Maret 15 Maret 23 Maret 31 Maret
7 April 14 April 22 April 30 April
6 Mei 13 Mei 21 Mei 29 Mei
5 Juni 12 Juni 20 Juni 27 Juni
4 Juli 12 Juli 19 Juli 26 Juli
2 Agustus 10 Agustus 18 Agustus 25 Agustus
1 September 9 September 16 September 23 September
1 Oktober 9 Oktober 16 Oktober 22 Oktober
30 Oktober 7 November 14 November 21 November
29 November 7 Desember 14 Desember 21 Desember
2017 29 Desember 2016 5 Januari 2017 12 Januari 2017 19 Januari 2017
28 Januari 4 Februari 11 Februari 18 Februari
26 Februari 5 Maret 12 Maret 20 Maret
28 Maret 3 April 11 April 19 April
26 April 3 Mei 10 Mei 19 Mei
25 Mei 1 Juni 9 Juni 17 Juni
24 Juni 1 Juli 9 Juli 16 Juli
23 Juli 30 Juli 7 Agustus 15 Agustus
21 Agustus 29 Agustus 6 September 13 September
20 September 28 September 5 Oktober 12 Oktober
19 Oktober 27 Oktober 4 November 10 November
18 November 26 November 3 Desember 10 Desember
2018 18 Desember 2017 26 Desember 2017 2 Januari 2018 8 Januari 2018
17 Januari 24 Januari 31 Januari 7 Februari
15 Februari 23 Februari 2 Maret 9 Maret
17 Maret 24 Maret 31 Maret 8 April
16 April 22 April 30 April 8 Mei
15 Mei 22 Mei 29 Mei 6 Juni
13 Juni 20 Juni 28 Juni 6 Juli
13 Juli 19 Juli 27 Juli 4 Agustus
11 Agustus 18 Agustus 26 Agustus 3 September
9 September 16 September 25 September 2 Oktober
9 Oktober 16 Oktober 24 Oktober 31 Oktober
676
• Kedalaman air dan pemakaian yang sangat baik • Sifat mekanis yang bagus
• Ketahanan yang sangat baik terhadap lingkungan yang agresif dan ekstrim
• Keluwesan dan kelembutan yang tidak ada bandingannya • Produk berteknologi tinggi
• Kualitas papan atas • Penyelesaian dengan tangan 1. Lepaskan kedua tutup pada pegangan
dengan menekan batangan. 4. Masukkan kembali batangan dalam kedua bagian gelang.
5. Tempelkan bagian pada pegangannya sehingga garis penanda berada di bagian dalam, yaitu pada kulit Anda, masukkan batangan pada lubang yang terdekat dengan bagian tengah pegangan. 6. Coba pasang jam Anda.
7. Sebagai penyetelan akhir, pindahkan batangan ke salah satu lubang pada pegangan.
Jika tali terlalu panjang, Anda dapat mengangkat lubang lainnya. 3. Potong sepanjang garis penanda yang
berhubungan.
2. Ukur lingkar pergelangan tangan Anda dengan melilitkan tali di sekelilingnya. Separuh jumlah lubang yang tumpang tindih menunjukkan panjang yang sesuai dengan pergelangan tangan Anda. Contoh: separuhnya merupakan jumlah genap: 8 lubang yang tumpang tindih, separuhnya 8 adalah 4, angkat 2 lubang pada tiap bagian.
Separuhnya merupakan jumlah ganjil: 14 lubang yang tumpang tindih, separuhn-ya 14 adalah 7, angkat 4 lubang pada bagian tali yang berada pada pukul 12 dan 3 lubang pada bagian pukul 6.
TALI KARET
677
Mengatur pegangan Menutup pegangan
Membuka pegangan
1. Lepaskan mekanisme pengaturan dengan mengangkat pin dari lubang pada bagian tali yang panjang.
2. Dorong mekanisme di sepanjang bagian yang panjang ini kemudian ken-cangkan dengan memasukkan kembali pin dalam lubang yang diinginkan.
3. Untuk membuka pegangan, tekan tombol tekan pada kedua sisi secara bersamaan.
4. Buka pegangan untuk memperbesar gelang dan lepaskan jam dari pergelan-gan tanpergelan-gan Anda.
5. Letakkan gelang pada pergelangan tangan Anda dan dorong bagian yang panjang melalui tali kecil yang terpa-sang tetap.
6. Tutup pegangan lipat hingga pas di tempatnya. Jika perlu, dorong bagian yang panjang melalui tali kecil yang bisa bergerak.
678
Sertifi kat keaslian ini menjamin kualitas tiap batu mulia / berlian yang dipilih oleh para ahli Longines.
Pemotongan: berlian Longines dipotong dengan gaya tradisional yang cemerlang.
Kemurnian: tingkat kemurnian berlian Longines adalah VVS (fraktur sangat sangat kecil). Ini berarti bahwa berlian memiliki ketidaksem-purnaan yang sangat kecil yang hampir tidak dapat dilihat di bawah perbesaran sepuluh kali (VVS).
Longines tunduk pada konsep keindahan: berlian
Warna: warna berlian yang digunakan oleh Longines adalah Top Wesselton.
Berat: berat berlian diukur dalam karat, satu karat setara dengan satu per lima gram.
679 1 2 3 3 2 1
KEKEDAPAN TERHADAP AIR /
KENOP PEMUTAR BERULIR DAN TOMBOL TEKAN
Tindakan pencegahan sehubungan dengan kekedapan terhadap air
Jika jam Anda kedap air, adalah hal yang penting bahwa tutup jam diperiksa setiap tahun sebelum masa pencucian karena, tanpa Anda sadari, jam telah rusak akibat kejutan.
Jika kerangka jam harus dibuka atas alasan apapun, tutupan kaca dan kerangka belakang serta kenop (dan / atau tombol tekan) harus diperiksa dan, jika perlu, diganti.
Kenop pemutar berulir dan tombol tekan
Model-model Longines tertentu memiliki kenop pemutar berulir yang harus dilonggarkan sebelum setiap penyetelan dengan memutarnya berlawanan arah jarum jam (gbr. ).
Setelah digunakan, kembalikan kenop ke posisi 2, lalu dorong ke dalam dan kencangkan di posisi 1 untuk memastikan bahwa tutup pada kerangka tetap kedap air (gbr. ).
PENTING! Anda harus selalu mendorong kenop (dan / atau tombol tekan) ke dalam dan putar ke dalam dengan kencang untuk memastikan tutupan kerangka jam yang kedap air. jangan pernah mengatur kenop (dan / atau tombol tekan) jika jam berada dalam cuaca yang lembap.
680
Model dengan Jarum Jam dan Menit
Kenop dengan 2 posisi crown
Pengaturan Waktu
Tarik kenop keluar ke posisi 2. Setel jarum dengan memutar kenop pada kedua arah. Dorong kenop kembali ke posisi 1.
Model dengan Jarum Jam dan Menit dan Tanggal
Kenop dengan 3 posisi crown
Pengaturan Waktu
Tarik kenop keluar ke posisi 3. Setel jarum dengan memutar kenop pada kedua arah. Dorong kenop kembali ke posisi 1.
Pengaturan tanggal cepat (standar) Tarik kenop keluar ke posisi tengah 2.
Atur tanggal dengan memutar kenop ke depan, lalu dorong kenop kembali ke posisi 1. Anda harus mengatur tanggal setelah tiap bulan yang memiliki hari kurang dari 31 hari.
MENGATUR WAKTU – INFORMASI UMUM
Berlaku untuk semua jam yang tidak dicantumkan dalam tabel
ekuivalen di halaman 672-673. Berlaku untuk semua jam yang tidak dicantumkan dalam tabel ekuivalen di halaman 672-673.
1 2 1 2 3 Jam yang berputar otomatis memerlukan pemutaran manual setelah tidak dipakai dalam waktu panjang.
Anda tidak dapat mengatur tanggal antara jam 20.00 malam dan 3.00 pagi. 23 222222222222222222222222 22 22 22 22 22 222222222222222222222 8:00pm 3:00am 8:00pm 3:00am00000000000 3::::::::33:::::::::::::: 333 23 222222222222222222222222 22 22 22 22 22 222222222222222222222 8:00pm 3:00am 8:00pm 3:00am00000000000 3::::::::33:::::::::::::: 333
681
Model dengan Jarum Jam, Menit, dan Detik dan Tanggal
Kenop dengan 3 posisi crown
Penunjuk cadangan dayaJam-jam tertentu memiliki penunjuk cadangan daya (calibres L602, L693, L697). Jika jam jarang dikenakan atau tidak dike-nakan sama sekali, jarumnya akan bergeser secara bertahap berlawanan dengan arah jarum jam. Jika penunjuk daya menunjukkan bahwa cadangan daya berada di bawah 1/4, jam harus diputar atau dike-nakan untuk menghindarinya dari berhenti.Saat jam diputar, penunjuk cadangan daya akan bergeser searah jarum jam.
Mengatur waktu dan menghentikan detik (standar) Untuk menyinkronkan jam dengan sinyal waktu resmi (radio, telepon, dll.), tarik kenop ke posisi 3 terjauh, pada saat jarum detik kecil berada di 60, lalu dorong kenop kembali ke posisi 1 pada sinyal waktu. Kalender berubah setiap saat jarum jam melewati waktu tengah malam.
Pengaturan tanggal cepat (standar) Tarik kenop keluar ke posisi tengah 2.
Atur tanggal dengan memutar kenop ke depan*, lalu dorong kenop kembali ke dalam Ke posisi 1. Anda harus mengatur tanggal setelah tiap bulan yang memiliki hari kurang dari 31 hari.
*Kecuali untuk kenop pada calibre L619 yang diputar ke belakang
MENGATUR WAKTU – INFORMASI UMUM
Berlaku untuk semua jam yang tidak dicantumkan dalam tabel ekuivalen di halaman 672-673.
3 2 1
682
Jarum jam Jarum menit
Kenop dengan 3 posisi crown Lubang penunjuk tanggal yang besar Jarum detik
Jarum jam Jarum menit
Kenop dengan 3 posisi crown Lubang hari dan tanggal Jarum detik 1 2 3 12 3
Menunjukkan jam, menit, detik, tanggal dan hari.
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detik (Lihat halaman 681)Pengaturan tanggal dan hari cepat
Tarik kenop keluar ke posisi tengah 2. Putar kenop ke depan untuk mengatur tanggal, ke belakang untuk mengubah hari, lalu dorong kenop kembali ke posisi 1. Anda perlu mengatur tanggal pada akhir bulan yang memiliki hari kurang dari 31 hari.
Menunjukkan jam, menit, detik dan tanggal.
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detik (Lihat halaman 681)Pengaturan tanggal cepat (Lihat halaman 681)
L607
L636
683 Jarum jam Jarum jam Jarum menit Jarum menit Kenop dengan 3 posisi crown Kenop dengan 3 posisi crown Lubang penunjuk tanggal Lubang penunjuk tanggal Jarum detik Jarum detik Indikator cadangan daya Indikator cadangan daya 12 3 12 3
Menunjukkan jam, menit, detik dan tanggal, serta cadangan daya.
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detik (Lihat halaman 681)
Pengaturan tanggal cepat (Lihat halaman 681) Menunjukkan jam, menit, detik dan tanggal, serta cadangan daya.
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detik (Lihat halaman 681)Pengaturan tanggal cepat (Lihat halaman 681)
L602
L693
684
Menunjukkan jam, menit, detik dan tanggal, serta waktu dalam 24 zona waktu di mana terdapat titik acuan (paten Longines no. 02266/92-3).
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detikTarik kenop keluar ke posisi 3. Jarum detik akan berhenti. Atur waktu dengan memutar kenop ke kedua arah. Apabila kenop diputar maka cakram 24 jam juga akan berputar. Sinkronkan jam Anda dengan sinyal waktu (telepon, radio, TV) lalu dorong kenop kembali ke posisi 1.
Mengatur zona waktu dan tanggal
Tarik kenop keluar ke posisi tengah 2. Putar kenop ke depan atau ke belakang untuk mengatur jarum penunjuk jam pada arah yang berhubungan dalam lompatan satu jam yang berturutan, yang tidak akan mempengaruhi jarum penunjuk menit atau detik. Ketika jarum penunjuk jam melewati waktu tengah malam, tanggal akan berubah secara otomatis, menunjukkan hari selanjutnya atau hari sebelumnya, bergantung pada arah kemana anda memutar kenop. Anda perlu mengatur tanggal pada akhir bulan yang memiliki hari kurang dari 31 hari. Dorong kembali kenop ke posisi 1.
L635 – 24 zona waktu
Jam otomatisL635
24 zona waktu Jarum jam Cakram putar 24 jam Jarum menit Kenop dengan 3 posisi crown Cincin tengah Lubang penunjuk tanggal Jarum detik 1 2 3685
Bagaimana menggunakan Jam Longines anda dengan 24 zona waktu
Tarik kenop keluar ke posisi 3. Jarum penunjuk detik akan berhenti. Putar kenop pada kedua arah sehingga waktu setempat Anda (waktu musim dingin) tampak pada cakram 24 jam yang berlawanan dengan kota pada zona waktu di mana Anda berada.
Dorong kembali kenop ke posisi tengah 2 dan atur jarum penunjuk jam sesuai dengan waktu setempat, periksa apakah tanggal melompat saat tengah malam. Dorong kembali kenop ke posisi 1. Kini jam anda menunjukkan waktu universal pada cakram 24 jam dan waktu setempat pada jarumnya.
Contoh: 23 Februari, Paris, GMT (London) berada pada pukul 12, jarum menunjukkan 10 jam dan 8 menit, dan pada cakram 10 berada berlawanan dengan Paris.
Bagaimana menggunakannya saat di perjalanan Tarik kenop keluar ke posisi tengah 2.
Atur jarum penunjuk jam agar berhubungan dengan zona waktu kota di mana Anda berada (lihat daftar kota).
Dorong kembali kenop ke posisi 1.
Negara-negara tertentu memiliki waktu musim panas; untuk mengatur jam anda, lakukan prosedur yang sama.
Contoh: 23 Februari, Tokyo, GMT (London) berada pada pukul 12, jarum menunjukkan 18 jam dan 8 menit dan pada cakram 10 berada berlawanan dengan Paris: ini berarti bahwa saat ini jam 10.08 di Paris.
686
Menunjukkan jam, menit, detik dan tanggal, serta zona waktu kedua.
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detik (Lihat halaman 681)
Pengaturan tanggal cepat
Tarik kenop keluar ke posisi tengah 2. Putar kenop ke depan hingga menunjukkan tanggal yang diinginkan, lalu dorong kembali kenop ke posisi 1. Anda perlu mengatur tanggal pada akhir bulan yang memiliki hari kurang dari 31 hari.
Pengaturan waktu dalam zona waktu kedua (penunjuk jam 24 jam) saat bepergian
Tarik kenop keluar ke posisi tengah 2. Atur jarum penunjuk jam 24 jam agar sesuai dengan zona waktu di mana anda berada dengan memutar kenop ke belakang. Dorong kembali kenop ke posisi 1.
Menunjukkan waktu 24 jam, menit, detik dan tanggal.
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detik (Lihat halaman 681)Pengaturan tanggal cepat
Tarik kenop keluar ke posisi tengah 2. Putar kenop ke depan hingga menunjukkan tanggal yang diinginkan, lalu dorong kembali kenop ke posisi 1. Anda perlu mengatur tanggal pada akhir bulan yang memiliki hari kurang dari 31 hari.
L704.2, L704.3
Jam otomatisL704.3
Longines Twenty-Four Hours
L704.2
24 jam, 2 zona waktu
Jarum jam Jarum 24 jam (24j)
Tampilan 24 jam
Jarum menit Jarum menit
Kenop dengan
3 posisi crown Kenop dengan 3 posisi crown
Tombol tekan untuk membuka bagian belakang kerangka Lubang penunjuk tanggal Jarum 24 jam (zona waktu kedua 24J) Lubang penunjuk tanggal Jarum detik Tampilan 24 jam Jarum detik 1 2 3 1 2 3
687
Jam Longines Legend Diver Watch anda memiliki 2 kenop,
dan DIVER, yang dapat digunakan untuk fungsi khusus (gbr. ).
Menunjukkan jam, menit, detik dan tanggal, serta memungkinkan pemakai untuk memeriksa waktu selamnya.
Kenop : 3 posisi
Mengatur waktu dan menghentikan detik
Lepasan kenop dan tarik keluar ke posisi 3. Jarum detik akan berhenti. Atur waktu dengan memutar kenop pada kedua arah. Dengan menggunakan sinyal waktu (telepon, radio, TV), atur jarum dan dorong kenop kembali ke posisi 1 lalu kencangkan kembali. Mengatur tanggal
Longgarkan kenop dan tarik keluar ke posisi tengah 2. Putar ke depan hingga menunjukkan tanggal yang diinginkan. Dorong kembali kenop ke posisi 1 dan putar ke dalam dengan kencang.
Kenop pemutar berulir
DIVER Memastikan waktu selam AndaLonggarkan kenop DIVER. Saat anda mulai menyelam, putar cincin yang bisa berputar dua arah untuk mengatur jarum pada jarum penunjuk menit. Dorong kembali kenop ke dalam dan putar ke dalam dengan kencang (gbr. ).
Anda dapat membaca waktu selam anda dari jarum penunjuk menit pada garis penanda dari cincin yang dapat berputar dua arah (gbr. ).
Contoh menunjukkan: 15 menit waktu selam.
L633-Diver
Date Jarum jam Flens berputar dua arah Jarum menit Kenop henti / mulai untuk fl ens berputar dua arahKenop dengan 3 posisi crown Lubang penunjuk tanggal Jarum detik 1 2 3 A
Jam otomatis
L633 – Diver Date
688
Jam The Lindbergh Hour Angle Watch yang asli dirancang oleh Charles Lindbergh sebagai alat bantu navigasi untuk pilot. Diguna-kan dengan sekstan dan almanak nautika, jam ini memungkinDiguna-kan pemakainya untuk menentukan dengan cepat sudut jam Greenwich, atau dengan kata lain garis bujur penggunanya.
Berkat kombinasi cakra angkanya yang berdaya cipta, penunjuk waktu ini berbeda dari jam biasa dalam tiga hal:
Indikasi pada cakra angka dirancang sedemikian rupa sehingga mereka menunjukkan waktu secara bersamaan (dalam jam, menit dan detik) dan sudut jam (dalam derajat dan menit busur). Cakra angka tengah yang berputar menunjukkan detik dan dapat diputar dengan menggunakan kenop untuk menyelaraskan jam dengan sinyal waktu.
Lekuk penahan kristal jam bisa diputar untuk memperbaiki persamaan waktu (yang berbeda antara satu hari dengan hari lainnya).
L699 – The Lindbergh Hour Angle Watch
Jam otomatis1 2 3
L699-Lindbergh
Jarum jamJarum detik Tepi yang berputar
Jarum menit Kenop dengan 3 posisi crown
Tombol tekan untuk membuka bagian belakang kerangka Permukaan jam di tengah yang berputar Permukaan jam
di bagian sudut yang menunjukkan jam, menit, detik, jam di ten
D C
A
B
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detik (Lihat halaman 681)Menyelaraskan jam dengan sinyal waktu
Pada posisi tengah 2, kenop dapat digunakan untuk memutar cakra angka tengah (pada kedua arah). Tarik kenop keluar ke posisi tengah 2 dan putar cakra angka tengah sehingga jarum penunjuk detik menunjuk pada posisi “60/15” pada bunyi pip terakhir dari sinyal waktu. Dorong kembali kenop ke posisi 1.
Tombol tekan D pada pukul 4
Ini adalah untuk membuka bagian belakang kerangka jam, sehingga menunjukkan gerakan melalui kaca safi r yang protektif.
689 Jam otomatis
L699 – The Lindbergh Hour Angle Watch
Bagaimana menggunakan jam The Lindbergh Hour Angle Watch Anda
Selaraskan jam anda dengan sinyal waktu. Misalnya, ketika anda memeriksa jam anda, ia menunjukkan 4 jam, 37 menit dan 12 detik. Persamaan waktu untuk hari tersebut adalah minus 4 menit dan 50 detik.
Karena itu, pindahkan penanda yang berada pada “15” di lekuk penahan kristal jam sebanyak 4 garis penanda ke kiri. Garis penanda ini mewakili menit yang terukir di sekitar kerangka jam. Data anda adalah sebagai berikut:
Jarum penunjuk detik (cakra angka tengah) 3’ Jarum penunjuk menit (lekuk penahan kristal jam) 10° 15’ Jarum penunjuk jam (cakra angka utama) 60° Karena anda hanya memutar lekuk penahan kristal jam sebanyak 4 menit, Anda tetap harus memperhitungkan 50 detik (persamaan waktu menjadi 4 menit dan 50 detik untuk hari tersebut).
Pada cakra angka tengah, 50 berlawanan
dengan 12½ . /. 12½’
Sudut matahari jam Greenwich
(garis bujur Anda) 70° 5½’
Cakra angka ruang / waktu dan bagaimana kerjanya Rancangan keseluruhan jam The Lindbergh Hour Angle Watch mem-pertimbangkan fakta bahwa bumi berputar 360° dalam 24 jam, 180° dalam 12 jam, 15° dalam 1 jam dan 15 menit busur dalam 1 menit. Sehingga:
Jarum penunjuk jam menunjukkan 15° per jam. Satu putaran penuh cakra angka (12 jam) setara dengan 180°.
Jarum penunjuk menit menunjukkan 1° per 4 menit busur, dengan kata lain 15° per jam. Tiap 15° dibagi lagi menjadi empat bidang 15 menit busur. Semua petunjuk ini terukir pada lekuk penahan kristal jam yang berputar.
Satu putaran penuh pada detik tengah setara dengan 15 menit busur. Cakra angka tengah yang berputar dibagi menjadi 60 dan 15 menit busur.
690
L699 – Jam Longines Weems Second-Setting
Jam otomatisMenunjukkan jam, menit dan detik. Cakra angka tengah yang berputar menunjukkan detik; bisa di atur untuk menyelaraskan jam dengan sinyal waktu dengan menggunakan kenop, tanpa mempen-garuhi detik, menit dan jam.
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detik (Lihat halaman 681)
Menyelaraskan jam dengan sinyal waktu
Pada posisi tengah 2, kenop dapat digunakan untuk memutar cakra angka tengah (pada kedua arah). Tarik kenop keluar ke posisi tengah 2 dan putar cakra angka tengah sehingga jarum penunjuk detik menunjuk pada posisi “60” pada bunyi pip terakhir dari sinyal waktu. Dorong kembali kenop ke posisi 1.
Tombol tekan A
Ini adalah untuk membuka bagian belakang kerangka jam, sehingga menunjukkan gerakan melalui kaca safi r yang protektif. Jarum jam Jarum detik Jarum menit Kenop dengan 3 posisi crown
Tombol tekan untuk membuka bagian belakang kerangka Permukaan jam di
tengah yang berputar
L699-Weems
1 2 3
691
Menunjukkan jam, menit, detik dan cadangan daya dengan tampilan retrograde hari, tanggal dan waktu dalam zona waktu kedua.
Kenop dengan 3 posisi crown
(L697 - 698 - 707)
Kenop dapat digunakan tidak hanya untuk mengatur jarum penunjuk jam, menit dan detik namun juga mengatur hari, tanggal dan waktu dalam zona waktu kedua secara saling bergantungan. Penunjuk cadangan daya (L697) akan berganti secara otomatis jika jam diputar secara manual atau melalui gerakan pergelangan tangan Anda. 1 2 3 Jam otomatis
L697, L698, L707
Jarum jam Jarum jam Tombol tekan jarum 24J Tombol tekan jarum 24JHari minggu berjalan Hari minggu berjalan
Jarum menit Jarum menit
Tombol tekan hari minggu berjalan Tombol tekan hari
minggu berjalan Tombol tekan tanggal (kalender) Tombol tekan tanggal (kalender) Kalender dengan jarum Kalender dengan jarum Kenop dengan 3 posisi crown Kenop dengan 3 posisi crown Jarum 24 jam (zona waktu kedua 24J) Jarum 24 jam (zona waktu kedua 24J) Jarum detik kecil retrograde Jarum detik
L697
3X Retrograde 4X RetrogradeL698
1 2 3 Indikator cadangan daya A A B B C CMenunjukkan jam dan menit dan memiliki lubang detik retrograde, hari, tanggal dan zona waktu kedua.
Mengatur waktu dan menghentikan detik (L697 - 698 - 707)
Untuk menyinkronkan jam dengan sinyal waktu resmi (radio, telepon, dll.), tarik kenop ke posisi 3 terjauh, pada saat jarum detik kecil berada di 60, lalu dorong kenop kembali ke posisi 1 pada sinyal waktu. Kalender berubah setiap saat jarum jam melewati waktu tengah malam.
Pengaturan ini juga akan mempengaruhi waktu pada zona waktu kedua dan juga hari dan tanggal setiap kali jarum jam melewati waktu tengah malam, pengaturan terjadi saat kenop didorong masuk kembali posisi 1. Hari, tanggal dan penunjuk zona waktu 24 jam tidak termasuk dalam sektor retrograde saat kenop ditarik keluar ke posisi 3.
692
Menunjukkan jam dan menit serta, pada tampilan retrograde, jarum detik kecil, hari, tanggal dan waktu dalam zona waktu kedua; dan juga fase bulan dan indikator siang / malam.
Pengaturan waktu cepat (L697 - 698 - 707)
Tarik kenop keluar ke posisi tengah 2. Putar kenop pada kedua arah. Jarum penunjuk jam akan melompat ke depan sebanyak 1 jam dalam satu waktu tanpa mempengaruhi jarum penunjuk menit atau detik. Lalu dorong kembali kenop ke posisi 1. Pengaturan ini juga akan mempengaruhi hari dan tanggal setiap kali jarum jam melewati waktu tengah malam, pengaturan terjadi saat kenop didorong masuk kembali ke posisi 1. Hari, tanggal dan penunjuk zona waktu 24 jam tidak termasuk dalam sektor retrograde saat kenop ditarik keluar ke posisi 2.
Mengatur waktu (pagi / malam) (L697 - 698 - 707)
Cakra angka dibagi menjadi 12 jam. Tanggal dan hari dalam satu minggu hanya berubah satu kali setiap 24 jam (setiap kali jarum penunjuk jam menyelesaikan dua putaran cakra angka). Untuk memastikan bahwa tanggal dan hari berubah saat tengah malam, harap mengikuti instruksi di bawah ini sebelum mengubah tanggal dan hari.
Catat hari yang ditunjukkan pada cakra angka.
Tarik kenop keluar ke posisi 2 (Pengaturan waktu cepat) dan putar searah jarum jam hingga jarum penunjuk jam menyelesaikan satu putaran.
Dorong kenop kembali ke posisi 1 (Pemutaran). Periksa, apakah hari telah berubah.
L697, L698, L707
Jam otomatisJarum jam Tombol tekan jarum 24J Tombol tekan hari minggu berjalan
Tampilan 24j pagi / malam Jarum menit
Tombol tekan hari-hari minggu berjalan Tombol tekan tanggal (kalender) Fase Bulan Kenop dengan 3 posisi crown Kalender dengan jarum Jarum 24 jam
(zona waktu kedua 24J) Tombol tekan fase bulan Jarum detik kecil retrograde
L707
4X Retrograde 1 2 3 A B C D693
Jika sudah, kini jam akan menunjukkan waktu pagi hari. Jika jam menunjukkan pagi namun waktu sebenarnya adalah malam, tarik kenop keluar ke posisi 2 (Pengaturan waktu cepat) dan putar hingga jarum penunjuk jam menyelesaikan satu putaran. Namun, jika hari tidak berubah, jam akan menunjukkan waktu malam hari. Jika jam menunjukkan malam namun pada kenyataannya waktu saat ini adalah pagi hari, tarik kenop keluar ke posisi 2 (Pengaturan waktu cepat) dan putar hingga jarum penunjuk jam menyelesaikan satu putaran.
Dorong kembali kenop ke posisi 1 (Pemutaran).
Penunjuk waktu 24 jam: jika Anda tidak ingin menggunakan fungsi zona waktu Kedua, Anda dapat mengubahnya menjadi penunjuk waktu 24 jam. Ini akan memungkinkan Anda untuk menghindari langkah ini di kemudian hari.
Lihat: Menyelaraskan waktu pada zona waktu kedua / penunjuk 24 jam.
Fungsi 3 tombol tekan
(L697 - 698 - 707) 3 tombol tekan dapat digunakan saat kenop berada dalam posisi apapun.Pengaturan hari
Tekan tombol tekan untuk mengatur hari. Mengatur tanggal
Tekan tombol tekan untuk mengatur tanggal.
Pengaturan waktu pada zona waktu kedua (jarum penunjuk 24 jam)
Tekan tombol tekan untuk mengatur waktu pada zona waktu kedua dalam 1 jam yang berurutan, yang tidak akan mempengaruhi jarum penunjuk menit dan detik.
Contoh: Anda berada pada waktu Jenewa (waktu setempat) dan saat ini adalah pukul 8 pagi. Anda tahu bahwa ada perbedaan 8 jam antara Swiss dan Jepang.
Jam otomatis
L697, L698, L707
PENTING! Anda tidak akan melihat perubahan apa pun pada cakra angka saat menggunakan kenop pada posisi 2 dan 3.
PENTING! Jangan mengubah tanggal atau menggunakan Tombol tekan (untuk hari) atau (untuk tanggal) antara pukul 21.00 dan 03.00, karena ini dapat merusak mekanisme.
Opsi a: Anda biarkan jam anda pada waktu dan tanggal Jenewa. Anda tekan tombol tekan untuk mengatur waktu pada zona waktu kedua sehingga jarum penunjuk 24 jam berada pada 16 (pukul
L697 L707 L698 C C D C
694
Opsi b: Anda melakukan perjalanan ke Jepang dan ingin agar jam Anda menunjukkan waktu dan tanggal Jepang. Anda mengatur waktu dengan memutar kenop (pada posisi 2) searah jarum jam sehingga jarum penunjuk 24 jam berada pada 4 (4 sore waktu Jepang). Lalu dorong kembali kenop. Waktu yang ditunjukkan pada zona waktu kedua akan tetap 8 pagi (waktu Jenewa: waktu setempat).
L697, L698, L707
Jam otomatisL697
L707 L698
Koreksi fase bulan (L707)
Tekan korektor hingga bulan penuh muncul di tengah tampilan fase bulan. Hitung tanggal bulan penuh terakhir dengan menggu-nakan daftar di halaman 675 dan tekan korektor lagi sebanyak jumlah hari yang telah berlalu sejak bulan penuh terakhir. Jangan perbaiki fase bulan antara pukul 15.00 dan 18.00 karena fungsi ini tidak aktif selama waktu ini.
Menyelaraskan waktu pada zona waktu kedua / jarum penunjuk 24 jam (L697 - 698 - 707)
Untuk menyelaraskan waktu pada zona waktu kedua dengan waktu sesungguhnya di mana Anda berada, gunakan tombol tekan . Saat jam berhenti, Anda akan langsung melihat dari waktu pada zona waktu kedua, apakah jam Anda menunjukkan pagi atau malam hari. Harap ingat, bahwa jika Anda menggunakan fungsi Pengaturan waktu cepat (kenop pada posisi 2), maka penyelarasan akan terganggu.
695
JARUM PEREKAM WAKTU
Jarum perekam waktu adalah sebuah alat untuk mengukur periode waktu yang singkat. Alat ini biasanya digunakan dalam dunia olah raga namun juga dalam dunia penerbangan atau untuk percobaan ilmiah, misalnya.
Fungsi perekam waktu standar Fungsi Mulai-Henti standar
Menambahkan fungsi Pengumpulan (waktu parsial) Fungsi Mulai-Henti standar
Digunakan untuk merekam waktu satu kejadian: • Tekan tombol tekan : untuk memulai jarum perekam waktu. • Tekan tombol tekan : untuk menghentikan jarum perekam
waktu.
• Tekan tombol tekan untuk kembali ke nol. Menambahkan fungsi pengumpulan (waktu parsial)
Digunakan untuk mengukur kejadian berturut-turut tapi bukan interval antara kejadian tersebut. Tiap hasil ditambahkan secara otomatis pada hasil sebelumnya. Untuk merekam waktu dari tahapan yang berbeda pada sebuah reli mobil, misalnya:
• Pada awal tahapan pertama, tekan tombol tekan untuk memulai jarum perekam waktu.
• Pada akhir tahapan pertama, tekan kembali tombol tekan dan jarum perekam waktu akan berhenti.
• Ulangi prosedur ini untuk tiap tahapan reli.
• Pada penghujung tahapan terakhir, jarum perekam waktu akan menunjukkan waktu keseluruhan reli, dengan kata lain, waktu yang terakumulasi untuk semua tahapan.
• Tekan tombol tekan untuk kembali ke nol. Roda Kolom (Column-Wheel)
Gerakan roda kolom terkenal dengan rasa keefisienan yang jelas yang diberikan oleh ayunannya. Terutama kemampuan untuk bereaksi dari tombol tekannya yang cepat, menambahkan kenyamanan penggunaan kronograf. Skala Tachometer
Kronograf dilengkapi dengan sebuah skala yang memungkin-kan pembacaan kecepatan dalam kph.
Pengukuran waktu yang diperlukan untuk menempuh 1 kilometer (atau 1 mil). Posisi jarum penunjuk detik saat berhenti menun-jukkan rerata kecepatan. Jika diperlukan waktu 30 detik untuk menempuh 1 km (atau 1 mil), skala akan menunjukkan rerata kecepatan 120 kilo per jam (atau 120 mil per jam).
Skala Telemeter
Kronograf yang cakra angkanya dilengkapi dengan sebuah skala telemeter yang memungkinkan kita untuk mengetahui jarak yang memisahkan sebuah peristiwa dari tempat pengamatan melalui kecepatan suara.
Skala pulsometer
Jarum penunjuk waktu yang cakra angkanya dilengkapi skala yang memungkinkan kita untuk membaca secara langsung ritme detak jantung setelah jarum penunjuk waktu mulai berputar dan menghitung 30 denyutan.
Skala respirometer
Jarum penunjuk waktu yang cakra angkanya dilengkapi skala yang memungkinkan kita untuk mengetahui frekuensi pernapasan per menit setelah jarum jam penunjuk
Kronograf – Hal-hal Umum
PENTING! Jangan atur waktu saat menggunakan fungsi jarum perekam waktu.
696
Chronograph pada jam tangan kuarsa calibre L440 berfungsi untuk menunjukkan jam setempat (jam, menit, detik kecil) dan tanggal dalam jendela penunjuk tanggal.
• Memperbaiki zona waktu dan tanggal dengan cepat. • Penunjuk jam dan menit ditunjukkan oleh 2 buah jarum besar
pada bagian tengah jam.
• Jarum detik kecil ditampilkan pada penghitungan pukul 6. • Ketepatan pergerakan waktu ±0.07 detik per hari (PreciDrive). • Chronograph 12 jam menunjukkan jam, menit, detik, dan
1/100 detik.
• Pergerakan jarum penghitung chronograph yang cepat. • Pergerakan elektronik pada kuarsa dengan 5 gerakan dan 7
jarum.
• Jam dengan mekanisme zona waktu.
• Penghitungan waktu dan pergerakan jarum dikendalikan dengan kontrol mikro.
Kenop dengan 3 posisi
Fungsi sederhanaDengan fungsi ini, kenop berada di posisi 1, tombol tekan akan mengaktifkan keadaan MULAI atau BERHENTI chronograph secara berurutan.
Setelah MULAI, jarum penghitung akan menunjukkan waktu chrono-meter. Jarum penghitung 1/100 DETIK tidak akan berputar. Ketika BERHENTI, gerakan jarum penghitung 60 DETIK, 30 MENIT dan 12 JAM akan berhenti. Jarum penghitung 1/100 DETIK akan bergerak untuk menunjukkan nilai dari 1/100 detik.
Untuk menghitung waktu yang baru, tekan tombol tekan untuk mengatur ulang waktu ke nol (RESET). Semua jarum jam akan kembali dengan cepat ke posisinya semula dan chronograph akan beralih ke mode penunjuk waktu.
Jarum 1/100 detik chronograph Penghitung 12 jam
Kenop dengan 3 posisi Jarum penunjuk jam
Jarum penunjuk detik chronograph Jarum detik kecil
2 3
1
L440
Jarum penunjuk menit Penghitung 1/100 detik
Penghitung 30 menit Tombol tekan Mulai-Henti
Lubang penunjuk tanggal Tombol tekan Pembagian dan pengaturan ulang ke posisi nol
L440
Jarum perekam waktu kuarsa697
Mengatur jam dan menghentikan detik Lepaskan kenop bila perlu.
Untuk meyinkronkan jam dengan sinyal waktu resmi (radio, telepon, dll.), tarik kenop ke posisi 3 terjauh pada saat jarum detik kecil berada pada posisi 60, lalu dorong kembali kenop ke posisi 1 pada sinyal waktu, dan kencangkan.
Kalender akan berubah setiap kali jarum penunjuk jam melewati waktu tengah malam.
Memperbaiki menit dan detik
Setelah melepaskan kenop (bila perlu) dan menarik kenop pada posisi 3 terjauh, jarum dari ketiga penghitung waktu akan bergerak ke tengah (angka 12). Memutar kenop akan memperbaiki jarum penunjuk jam dan menit. Memutar kenop di kedua arah akan memperbaiki menit. Selanjutnya dorong kembali kenop ke posisi 1, dan kencangkan.
Mengganti zona waktu dan tanggal
Lepaskan kenop (bila perlu) dan tarik ke posisi tengah 2. Jarum penunjuk jam akan melompat satu jam dan memungkinkan penye-suaian zona waktu dengan cepat. Jarum penunjuk jam akan bergerak jauh tanpa memengaruhi pengaturan jarum penunjuk menit dan detik. Putaran 24 jam akan menghasilkan perubahan tanggal. Kenop dapat dirotasikan ke kedua arah. Selanjutnya dorong kembali kenop ke posisi 1, dan kencangkan.
Fungsi chronograph
Fungsi Mulai-Henti standarPenghitungan waktu sederhana – Pengukuran waktu jarak sejauh 100 meter.
Fungsi PENGUMPULAN (waktu parsial)
Penambahan beberapa waktu – misalnya pengukuran waktu pada pertandingan hoki atau perlombaan lari.
Fungsi Pembagian (waktu antara)
Fungsi ini digunakan untuk mengukur waktu antara pada suatu perlombaan, kejadian tunggal secara menyeluruh sembari mencatat waktu antara kumulatif selama berlangsungnya perlombaan. Fungsi Mulai-Henti standar
Digunakan untuk mengukur waktu satu kejadian: • Tekan tombol tekan : fungsi chronograph akan mulai. • Tekan tombol tekan : fungsi chronograph akan berhenti. • Tekan tombol tekan : untuk mengembalikan ke posisi nol. Fungsi PENGUMPULAN RELI (waktu parsial)
Digunakan untuk mengukur waktu kejadian berturut-turut, namun bukan interval antara kejadian tersebut. Setiap hasil yang diperoleh kemudian akan ditambahkan pada hasil sebelumnya. Untuk mencatat waktu dari tahapan yang berbeda pada sebuah reli mobil, lakukan sebagai berikut :
• Pada permulaan tahapan pertama, tekan tombol tekan . Fungsi chronograph akan mulai.
• Pada akhir tahapan pertama, tekan kembali tombol tekan . Fungsi chronograph akan berhenti pada 1/100 detik. • Ulangi langkah-langkah ini tersebut untuk tiap tahapan reli. • Pada akhir tahapan terakhir, chronograph akan menunjukkan
waktu total reli, atau waktu kumulatif dari keseluruhan tahapan. • Tekan tombol tekan untuk kembali ke angka nol.
698
Fungsi PEMBAGIAN (waktu antara)
Fungsi ini memungkinkan untuk mencatat waktu satu kejadian ketika sedang mencatat waktu antara terakumulasi selama berlangsungnya perlombaan.
PENTING! Selama menampilkan waktu antara, chronograph akan terus mencatat waktu kejadian.
• Tekan tombol tekan pada permulaan kejadian yang ingin dicatat, misalnya perlombaan ski.
• Tekan tombol tekan untuk mendapatkan waktu antara pertama ; jarum penghitung 60 detik, 30 menit, dan 12 jam akan berhenti dan jarum penghitung 1/100 detik akan bergerak pada penghitungan 1/100.
• Tekan kembali tombol tekan . Jarum chronograph akan lompat ke waktu yang telah berjalan sejak perlombaan dimulai. Untuk memperoleh waktu antara kedua, lakukan kembali langkah-langkah tersebut:
• Tekan sekali tombol tekan untuk memperoleh waktu antara kedua yang diukur pada 1/100 detik dan membuat jarum chro-nograph lompat ke waktu yang telah berjalan sembari menekan tombol tekan untuk kedua kalinya.
• Pada akhir perlombaan, tekan tombol tekan . Chronograph akan menampilkan keseluruhan waktu perlombaan yang dicatat. • Tekan tombol tekan untuk kembali ke angka nol. CATATAN: Fungsi Pembagian/waktu antara juga dapat digunakan untuk mencatat waktu dari beberapa peserta secara berurutan, saat mereka telah menyelesaikan perlombaan.
Mengatur ulang jarum chronograph
Dikarenakan suatu alasan tertentu, jarum chronograph tidak tepat berada pada angka nol, maka lakukan langkah-langkah berikut untuk mengaturnya kembali :
• Lepaskan kenop bila perlu.
• Tarik kenop ke posisi tengah 2 ; keempat jarum penghitung, yaitu jarum 1/100 DETIK CHRONO dan 60 DETIK CHRONO berada di bagian tengah, 30 MENIT CHRONO berada pada pukul 2 dan pukul 12 JAM CHRONO berada pada pukul 10, kembali ke posisinya semula, biasanya pada siang hari.
Jika jam berada pada keadaan RESET, maka jarum akan berada di posisi angka nol. Jika pengukuran waktu sedang berjalan, maka jarum akan kembali ke posisinya semula. Selanjutnya, keempat jarum akan melakukan satu putaran penuh dengan cepat.
Dengan menekan tombol tekan , pergerakan jarum yang dipilih akan menunjukkan jarum mana yang akan bergerak saat tombol tekan ditekan.
Setiap penekanan secara berturut-turut pada akan memilih jarum berikutnya.
Penekanan yang kuat pada tombol tekan akan mengakibatkan pergerakan searah jarum jam pada penghitung waktu yang dipilih. Penekanan selama lebih dari satu detik pada tombol tekan akan mengakibatkan jarum terus berotasi dengan cepat.
699
1. Penghitung 1/100 detik chronograph (di bagian tengah):
Kenop berada pada posisi 2, tekan tombol tekan . 2. Penghitung 60 detik chronograph
(di bagian tengah):
Kenop berada pada posisi 2, tekan tombol tekan , lalu atur menggunakan tombol tekan .
3. Penghitung 30 menit chronograph (pukul 2): Kenop berada pada posisi 2, tekan tombol tekan , lalu atur menggunakan tombol tekan .
4. Penghitungan 12 jam chronograph (pukul 10): Kenop pada posisi 2, tekan tombol tekan , lalu atur dengan tombol tekan .
Selanjutnya dorong kembali kenop ke posisi 1, dan kencangkan.
PENTING! Jangan pernah melakukan pengaturan jam atau penga-turan lainnya saat chronograph dalam keadaan aktif.
Catatan penting
a) Perpaduan fungsi Chrono yang berbeda-beda (SEDERHANA, PEN-GUMPULAN dan PEMBAGIAN) dimungkinkan selama pengukuran waktu.
b) Tanpa menghentikan chronograph tersebut (menekan kenop HENTI) tidak akan mengganggu pergerakan jarum chronograph. Operasi terus-menerus dari chronograph akan menyebabkan penurunan gerakan secara drastis.
Mode akhir masa pakai baterai (E.O.L/Baterai Habis) Ketika tegangan baterai menurun dan muncul risiko hilangnya fungsi, maka modus E.O.L akan diaktifkan. Jika tegangan berada di bawah level E.O.L, fungsi chronograph akan diblokir dan jarum detik kecil pukul 6 akan dihentikan.
Modus E.O.L diaktifkan bila tegangan baterai kurang dari level E.O.L selama lebih dari satu jam. Jika tegangan baterai naik di atas tingkat E.O.L selama lebih dari 15 menit, modus E.O.L akan dinonaktifkan. Situasi ini dapat terjadi khususnya ketika jam untuk sementara waktu mengalami suhu rendah.
Pada mode ini:
• Jarum detik kecil akan berhenti secara tiba-tiba. Jarum akan melakukan 4 gerakan secara cepat dan berhenti selama 4 detik. • Chronograph (MULAI) tidak dapat diaktifkan sekitar satu jam
setelah mode E.O.L diaktifkan.
• Jika chronograph tetap aktif pada waktu itu, maka chronograph akan terus beroperasi dengan risiko kehilangan gerakan.
Penghitungan untuk pengaturan ke posisi nol (jarum yang dipilih akan bergerak)
Atur ulang jarum yang dipilih ke posisi nol Kenop pengaturan jam
2 1
Jarum penunjuk menit Penghitung 60 detik Penghitung 30 menit Penghitung 1/10 detik Tombol tekan C Tombol tekan A Kenop dengan 3 posisi Jarum penunjuk jam
Penghitung 60 detik (jarum 1/10 detik (split second))
Lubang penunjuk tanggal Tombol tekan B Jarum detik kecil
700
L442
Jarum perekam waktu kuarsaPergerakan pada jam tangan KUARSA kronograf Longines L442 menunjukkan jam setempat (jam, menit, dan detik kecil) dan tanggal dalam jendela penunjuk tanggal. Pengaturan cepat zona waktu. Fungsi model kronograf ini dapat digunakan untuk merekam waktu hingga 30 menit, meskipun sedang menampilkan hasil penghitungan 1/10 detik. Pergerakan jarum penghitung kronograf PowerDrive yang cepat. Akurasi waktu PreciDrive dengan sertifikasi COSC.
Mode perekam waktu
Fungsi sederhanaDengan fungsi ini, kenop berada di posisi 1, tombol tekan akan mengaktifkan keadaan MULAI atau BERHENTI dari kronograf secara berurutan.
Setelah MULAI, jarum penghitung akan menunjukkan waktu yang direkam. Penghitung 60 DETIK dan 1/10 DETIK (SPLIT SECOND) bergerak bersamaan dan menunjukkan detik waktu yang direkam. Saat BERHENTI, jarum penghitung 60 DETIK, 1/10 DETIK (SPLIT SECOND), dan 30 MENIT menghentikan pergerakannya. Pergerakan jarum penghitung 1/10 DETIK berfungsi untuk menunjukkan nilai sepersepuluh detik.
Untuk menghitung waktu yang baru, tekan tombol untuk mengatur ulang waktu ke posisi nol (RESET). Semua jarum jam akan kembali dengan cepat ke posisinya semula dan kronograf akan beralih ke mode penunjuk waktu.
L442
2 3
1
Calibre 251.294 PreciDrive
• Pergerakan elektronik pada kuarsa dengan 5 gerakan dan 7 jarum.
• Jam dengan mekanisme zona waktu.
• Penghitungan waktu dan pergerakan jarum dikendalikan dengan kontrol mikro.
• Kontrol pergerakan penunjuk detik dipastikan oleh fi tur Watch Module PreciDrive. Kontrol tersebut menjadikan calibre perekam waktu ini dengan ketepatan waktu yang
Pengaturan jarum jam dan menit serta pengaturan tanggal pada saat melewati tengah malam Kenop pengaturan jam
Catatan: Kenop pengaturan jam di posisi 3: MENGHENTIKAN DETIK
Pengaturan tanggal dan zona waktu 1
1 2
2 3
Penghitungan untuk pengaturan ke posisi nol (jarum yang dipilih akan bergerak)
Atur ulang jarum yang dipilih ke posisi nol 1
2
701 Jarum perekam waktu kuarsa
L442
Mengatur ulang penghitung waktu ke nol
Mengganti zona waktu dan tanggalLepaskan kenop bila perlu.
Tarik kenop ke posisi bagian tengah 2. Jarum penunjuk jam akan melompat satu jam dan memungkinkan penyesuaian zona waktu dengan cepat. Putaran 24 jam akan menghasilkan perubahan tanggal. Kenop dapat dirotasikan ke kedua arah. Selanjutnya dorong kembali kenop (posisi 1), dan kencangkan.
Mengatur dan memperbaiki jam
Memperbaiki menit dan detikLepaskan kenop bila perlu. Tarik kenop pada posisi 3, terjauh, jarum dari ketiga penghitung waktu akan bergerak ke tengah. Memutar kenop akan memperbaiki jarum penunjuk jam dan menit. Memutar kenop di kedua arah akan memperbaiki menit. Saat kenop ditarik, jarum detik tidak akan bergerak. Apabila kenop ditarik saat jarum detik bergerak pada posisi nol, satu tekanan pada kenop di penanda waktu memungkinkan pengaturan detik yang tepat.
Selanjutnya dorong kembali kenop (posisi 1), dan kencangkan. Mengatur jam dan memperbaiki / Kenop di posisi 2 atau 3 Mengatur penghitung waktu ke posisi nol / Kenop di posisi 2
1 1 1 2 3 4 MULAI
x Atur ulang ke posisi nol BERHENTI Pembacaan
RESTART
BERHENTI Pembacaan …
Kenop pengaturan jam di posisi 1
702
L442
Jarum perekam waktu kuarsaFungsi kronograf
Fungsi Mulai-Berhenti standar
Penghitungan waktu sederhana – Pengukuran waktu jarak sejauh 100 meter.
Fungsi PENGUMPULAN (waktu parsial)
Penambahan beberapa waktu – Misalnya pengukuran waktu pada pertandingan hoki atau perlombaan lari.
Fungsi 1/10 DETIK (SPLIT SECOND) Menghitung waktu tengah dalam perlombaan di sirkuit. Fungsi MEMO
Mencatat waktu tengah. Fungsi Mulai-Berhenti standar Digunakan untuk mengukur waktu satu kejadian: • Tekan tombol tekan : fungsi kronograf akan mulai. • Tekan tombol tekan : fungsi kronograf akan berhenti. • Tekan tombol tekan : untuk mengembalikan ke posisi nol.
Fungsi PENGUMPULAN (waktu parsial) Pada awalnya fungsi ini adalah fungsi SEDERHANA.
Digunakan untuk mengukur waktu kejadian berturut-turut, namun bukan interval antara kejadian tersebut. Setiap hasil yang diperoleh kemudian akan ditambahkan pada hasil sebelumnya. Untuk merekam waktu dari tahapan yang berbeda dalam sebuah reli mobil, lakukan hal berikut ini: Pada permulaan tahap pertama, tekan tombol tekan . Fungsi kronograf akan mulai.
Setelah perekaman waktu yang pertama (BERHENTI) dan selama tombol tekan (RESET) tidak ditekan, RESTART (tombol tekan ) akan menambahkan waktu baru pada perekaman waktu yang sebelumnya. Saat BERHENTI, jarum penghitung 60 DETIK, 1/10 DETIK (SPLIT SECOND), dan 30 MENIT menghentikan pergerakannya. Pergerakan jarum penghitung 1/10 DETIK berfungsi untuk menunjukkan nilai sepersepuluh detik.
Setelah BERHENTI (tombol tekan ), RESET (tombol tekan ) akan diaktifkan untuk mengakhiri perekaman waktu dan kronograf akan kembali mode penunjuk waktu.
Pada akhir tahapan terakhir, kronograf akan menunjukkan waktu total reli, 1 MULAI
2 BERHENTI > Pembacaan waktu
- 5 menit - 57 detik. - 7/10 detik.
3 Atur ulang ke posisi nol 1 hingga 3 urutan fungsi
1 hingga x urutan fungsi
PENTING! Sebelum perekaman waktu, jarum kronograf harus berada di posisi
asalnya. Jika perlu, lihat bagian MENGATUR PENGHITUNG WAKTU KE POSISI NOL.
Kenop pengaturan jam di posisi 1
703 Jarum perekam waktu kuarsa
L442
1 1 6 5 6 7 2 2 4 3 5 3 Mulai Mulai Restart 1/10 detik (split second) Restart 1/10 detik (split second) Mengembalikan ke posisi nol Restart Berhenti Pembacaan waktu tengah 1 - 1 menit - 35 detik - 5/10 detik Berhenti Pembacaan waktu tengah 1 - 1 menit - 57 detik - 6/10 detik Berhenti Pembacaan waktu tengah 2 - 3 menit - 5 detik - 4/10 detik Berhenti Pembacaan waktu tengah 2 - 2 menit - 10 detik - 8/10 detik - 2 menit - 10 detik - 8/10 detik Berhenti Pembacaan waktu akhir - 3 menit - 30 detik - 8/10 detik Berhenti Pembacaan waktu akhir - 8 menit - 11 detik - 6/10 detik 4
6 Pembacaan waktu tengah terakhir yang tercatat 7 Pembacaan waktu terakhir yang tercatat... 8 Pembacaan ulang waktu tengah terakhir yang tercatat 9 Pembacaan ulang waktu terakhir yang tercatat... 3 Restart
4 Menghentikan pembacaan waktu tengah ke-2
Catatan: waktu maksimal fungsi 1/10 detik (split
second) dapat selama 30 menit (hanya chrono ini di dunia yang memiliki fungsi ini).
6 hingga 7 urutan fungsi
Fungsi MEMO
7 Fungsi 1/10 DETIK (SPLIT SECOND) atau waktu tengah
704
Fungsi 1/10 DETIK (SPLIT SECOND)
Antara MULAI dan BERHENTI, menekan tombol tekan sekali akan mengaktifkan fungsi 1/10 DETIK (SPLIT SECOND). Jarum penghitung 1/10 DETIK (SPLIT SECOND) dan 30 MENIT akan berhenti. Dan jarum penghitung 1/10 DETIK bergerak untuk penghitungan kesepuluh. Sementara itu, penghitung 60 DETIK tidak akan mengganggu pergerakannya.
Setelah pembacaan waktu yang direkam, menekan tombol tekan sekali akan mengaktifkan ulang tampilan waktu yang direkam. Jarum penghitung 1/10 DETIK (SPLIT SECOND) dan 30 MENIT menyusul posisi yang sesuai dengan waktu yang sedang direkam. Dan jarum penghitung 1/10 DETIK akan kembali lagi ke angka nol.
Menekan tombol tekan sekali sebelum perekam waktu berhenti, akan mengembalikan penghitung ke angka nol dan waktu tengah akan hilang. Menekan tombol tekan sekali setelah perekam waktu berhenti, akan mengakibatkan RESET.
Fungsi MEMO
Apabila BERHENTI diaktifkan selama fungsi 1/10 DETIK (SPLIT SECOND), maka penghitung akan bergerak untuk menunjukkan waktu BERHENTI yang dihitung. Menekan tombol tekan sekali akan mengembalikan waktu tengah sebelumnya. Menekan sekali lagi pada tombol tekan yang sama akan menunjukkan waktu akhir yang baru. Menekan tombol tekan berturut-turut akan menunjukkan waktu tengah alternatif dan waktu akhir dari perekaman waktu yang sedang dijalankan. Fungsi MEMO. Setelah BERHENTI, menekan tombol tekan sekali akan mengakibatkan RESET dan semua penghitung akan bergerak ke angka nol. Perekaman waktu akan berhenti dan kronograf akan kembali ke mode penunjuk waktu. Apabila RESET diaktifkan sebelum pembacaan waktu berhenti, jarum penghitung 60 DETIK dan 1/10 DETIK (SPLIT SECOND) tidak tumpang tindih selama pergerakan ke angka nol.
Catatan :
Tidak akan ada gangguan dalam pembacaan waktu tengah dan penghentian. Sebenarnya, jarum penghitung 60 DETIK dan 1/10 DETIK (SPLIT SECOND) tumpang tindih pada saat pembacaan waktu berhenti
DETIK dan 1/10 DETIK (SPLIT SECOND) menunjukkan nilai yang sama), maka penghitung 60 DETIK akan bergerak otomatis ke suatu posisi ketika pembacaan waktu tengah dalam fungsi MEMO. Akibatnya, kedua jarum penghitung tersebut akan tumpang tindih pada waktu berhenti, sesuai dengan aturan yang dijelaskan di atas.
Catatan penting
a) Dimungkinkan adanya perpaduan fungsi Chrono yang berbeda-beda (SEDERHANA, PENGUMPULAN, dan 1/10 DETIK (SPLIT SECOND) MEMO) selama pengukuran waktu. Kita dapat memulai kembali waktu yang direkam (PENGUMPULAN) tanpa menghilangkan waktu yang telah dicatat sebelumnya, misalnya saat fungsi MEMO.
b) Tanpa menghentikan kronograf tersebut (menekan kenop BERHENTI), pergerakan jarum kronograf tidak akan terganggu. Operasi terus-menerus dari kronograf akan menyebabkan penurunan gerakan secara drastis. Mode pemosisian jarum ke asalnya
Keempat penghitung kronograf diinisialisasi melalui cara digital dengan tombol tekan.
Pemosisian keempat jarum penghitung kronograf dilakukan berturut-turut melalui tombol tekan dengan kenop yang ditarik ke posisi 2. Setelah kenop ditarik ke posisi 2, keempat jarum penghitung 1/10 DETIK (SPLIT SECOND) dan 60 DETIK CHRONO di posisi tengah, 1/10 DETIK CHRONO di jam 2 serta 30 MENIT CHRONO di jam 10 berada di posisi aslinya, biasanya di posisi nol atau siang hari. Selama penempatan ini, kedua jarum yang berada di tengah secara bersamaan. Apabila jam berada pada keadaan RESET, jarum akan berada di posisi angka nol. Jika pengukuran waktu sedang berjalan, maka jarum akan berada di posisinya semula. Selanjutnya, keempat jarum akan melakukan satu putaran penuh dengan cepat. Selama satu putaran penuh ini, tidak ada jarum yang berada di posisi yang sama pada waktu yang bersamaan. Jarum pertama yang melakukan putaran adalah jarum sepersepuluh, lalu jarum 1/10 detik (split second), jarum detik chrono, dan terakhir adalah jarum menit chrono.
Menekan tombol tekan A sekali akan mengakibatkan pergerakan jarum yang dipilih dan menunjukkan jarum yang akan ditempatkan dengan
L442
Jarum perekam waktu kuarsa705
L541
Jarum jam Penghitung 12 jam Jarum detik perekam waktu Jarum menit Penghitung 1/10 detik Tombol tekan Mulai – Berhenti Tombol tekan untuk membagi dan kembali ke nol Kenop dengan 3 posisi crown Lubang penunjuk tanggal Jarum menit perekam waktu Jarum detik kecil3 2 1
A
B
Jam kronograf kuarsa Longines dilengkapi dengan calibre L541 yang menunjukkan jam, menit, detik dan tanggal.
Mengenai fungsi kronograf, model ini dapat digunakan untuk mengukur waktu hingga 12 jam, dengan akurasi hingga 1/10 detik.
Kenop dengan 3 posisi crown
Mengatur waktu dan menghentikan detik (Lihat halaman 681)
Mengubah zona waktu dan tanggal
Tarik kenop keluar ke posisi tengah 2. Jarum penunjuk jam dapat digerakkan pada kedua arah tanpa mempengaruhi jarum penunjuk menit dan detik. Putar kenop hingga menunjukkan tanggal yang diinginkan. Tanggal berubah saat tengah malam. Dorong kenop kembali ke posisi 1.
Fungsi jarum perekam waktu standar (Lihat halaman 695)
Fungsi pembagian (waktu tengah)
Fungsi ini digunakan untuk merekam waktu satu kejadian.
PENTING! Saat jam menampilkan waktu tengah, fungsi jarum perekam waktu akan tetap merekam waktu kejadian. • Tekan tombol tekan saat dimulainya kejadian yang waktunya
anda ingin rekam, misalnya lomba jalan.
• Tekan tombol tekan untuk melihat waktu tengah pertama. • Tekan tombol tekan kembali dan jarum perekam waktu akan
lompat ke waktu yang tepat sejak awal perlombaan. • Ulangi prosedur ini, tekan tombol tekan satu kali untuk
melihat waktu tengah kedua dan membuat jarum perekam waktu lompat kembali ke waktu saat ini.
• Pada akhir lomba, tekan tombol tekan untuk melihat waktu keseluruhan lomba.
• Tekan tombol tekan untuk kembali ke nol.
CATATAN: fungsi pembagian / waktu tengah juga dapat digunakan untuk merekam waktu berbagai kompetitor secara berurutan, saat mereka menyelesaikan lomba.
Kembali ke nol
Jika karena alasan apapun, jarum perekam waktu tidak kembali ke nol dengan tepat, lakukan tindakan berikut ini:
Jarum perekam waktu penghitung 12 jam: Dengan kenop pada posisi 2, tekan tombol tekan . Jarum perekam waktu penghitung 60 menit: Dengan kenop pada posisi 2, tekan tombol tekan . Jarum perekam waktu penghitung 60 detik: Dengan kenop pada posisi 3, tekan tombol tekan . Jarum perekam waktu penghitung 1/10 detik: Dengan kenop pada posisi 3, tekan tombol tekan .
Jarum perekam waktu kuarsa
L541
PENTING! Jangan biarkan kenop pada posisi tengah 2 lebih dari 20 menit karena ini bisa
