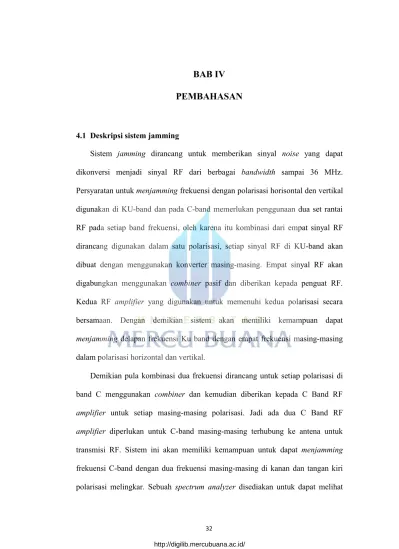

BAB IV
PEMBAHASAN
4.1 Deskripsi sistem jammingSistem jamming dirancang untuk memberikan sinyal noise yang dapat dikonversi menjadi sinyal RF dari berbagai bandwidth sampai 36 MHz. Persyaratan untuk menjamming frekuensi dengan polarisasi horisontal den vertikal digunakan di KU-band dan pada C-band memerlukan penggunaan dua set rantai RF pada setiap band frekuensi, oleh karena itu kombinasi dari empat sinyal RF dirancang digunakan dalam satu polarisasi, setiap sinyal RF di KU-band akan dibuat dengan menggunakan konverter masing-masing. Empat sinyal RF akan digabungkan menggunakan combiner pasif dan diberikan kepada penguat RF. Kedua RF amplifier yang digunakan untuk memenuhi kedua polarisasi secara bersamaan. Dengan demikian sistem akan memiliki kemampuan dapat menjamming delapan frekuensi Ku band dengan empat frekuensi masing-masing dalam polarisasi horizontal dan vertikal.
Demikian pula kombinasi dua frekuensi dirancang untuk setiap polarisasi di band C menggunakan combiner dan kemudian diberikan kepada C Band RF amplifier untuk setiap masing-masing polarisasi. Jadi ada dua C Band RF amplifier diperlukan untuk C-band masing-masing terhubung ke antena untuk transmisi RF. Sistem ini akan memiliki kemampuan untuk dapat menjamming frekuensi C-band dengan dua frekuensi masing-masing di kanan dan tangan kiri polarisasi melingkar. Sebuah spectrum analyzer disediakan untuk dapat melihat
sinyal yang dihasilkan pada berbagai tahap.
RF amplifier adalah perangkat luar yang harus dipasang sangat dekat dengan antena untuk mengurangi kerugian kehilangan daya. Ini akan ditempatkan pada sebuah ruang untuk dipasang tepat di bawah puncak tower di mana antena akan dipasang. amplifier akan dipasang di tempat khusus dengan memasang blower untuk memastikan sirkulasi udara dan disipasi tepat panas selama kerja dari amplifier.
Sinyal akan dibawa dari setiap combiner ke amplifier masing-masing di atas menara menggunakan pemancar optik dan outdoor optik penerima yang akan dihubungkan dengan menggunakan kabel serat optik .Ini telah direncanakan untuk antisipasi dari kehilangan besar sinyal listrik dengan mengubah sinyal listrik di C-band dan Ku-band ke domain optik dan sebaliknya di penerima.
Semua peralatan akan terhubung dengan satu kontrol pusat manajemen, aplikasi perangkat lunak pusat untuk pemantauan status peralatan dan pengendalian pengaturan parameter. Sebuah kontrol distribusi terpusat akan disediakan untuk peralatan indoor dan outdoor terpisah dengan UPS dan generator yang dipasok.
4.2 Alat dan Komponen yang Digunakan
Pada bagian ini akan disebutkan alat dan komponen apa saja yang digunakan dalam proses instalasi VSAT Jammer oleh PT Multi Panca Prima. Alat dan
yang tidak dijual bebas dipasaran dan hanya digunakan oleh perusahaan atau instansi tertentu.
4.2.1 Alat
Berikut ini adalah peralatan yang dipergunakan dalam proses pemasangan Dan instalasi perangkat VSAT Jammer oleh PT Multi Panca Prima :
Tabel 4.1 Alat yang Digunakan
No Alat Gambar
1 Tool kit satu set
2 Tang Penghubung Konektor
3 Cutter
4 Laptop

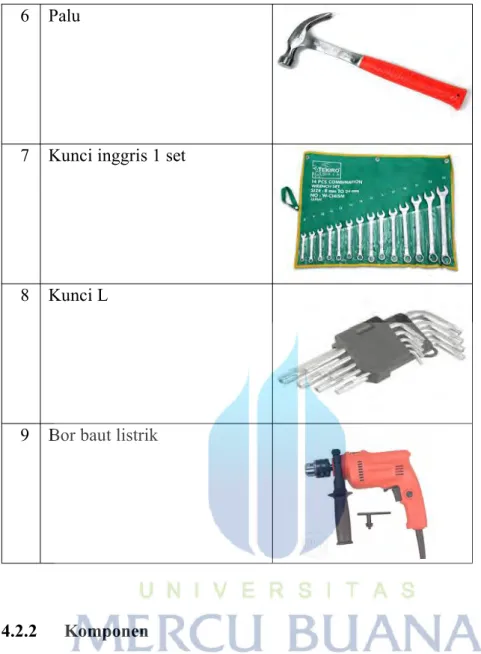

6 Palu
7 Kunci inggris 1 set
8 Kunci L
9 Bor baut listrik
4.2.2 Komponen
Berikut ini adalah komponen yang dipergunakan dalam proses pemasangan perangkat VSAT Jammer oleh PT Multi Panca Prima :
Tabel 4.2 Komponen yang digunakan
No Komponen Gambar
2 Signal Splitter 3 Noise multiplexer 4 IF Signal Generator 5 IF Switch 6 Spectrum analyzer 7 Frequency converter 8 RF combiner 9 Power amplifier 10 Antenna
4.4 Prosedur Instalasi VSAT Jammer pada kendaraan
Yang paling pertama perlu diketahui dalam instalasi ini adalah kendaraan adalah sebagai media dan aksesoris dalam beroperasinya vsat jammer, Kendaraan di karoseri sehingga peralatan dapat diatur penempatannya agar sesuai dengan rencana dan nyaman saat bekerja. Aksesoris yang penting dalam proses karoseri adalah adalah :
a. Telescopic mast System
Telescopic mast system berfungsi sebagai menempatkan antena agar dapat lebih tinggi saat beroperasi sehingga semakin tinggi antena maka kemungkinan sinyal yang ditransmitkan akan bebas halangan sampai ke arah target.
Komponen telescopic mast system terdiri dari :
Tabel 4.3 Komposisi telescopis mast system
Telescopic mast
Outtriger support
Control Valve
4.5 Prosedur Konfigurasi dan operasional
Berikut set-up proses perangkat : 1) Langkah 1
Ketika operator telah menghubungkan semua koneksi power dan siap untuk dioperasikan maka operator perlu menghidupkan perangkat melalui switching ON pada MCB yang terdapat di rack mechanical Electrical (ME). Pastikan posisi amplifiers dalam keadaan off dahulu.
2) Langkah 2
Keluarkan Noise generators dan hubungkan outputnya ke salah satu interface di splitter.
3) Langkah 3
Nyalakan Noise generators dan setting pada E1 mode dalam beroperasi 4) Langkah 4
Nyalakan PC dan pilih aplikasi jammer software dengan cara double klik ikon nya. Kemudian akan muncul
Gambar 4.2 Ikon aplikasi VSAT Jammer Controller
5) Langkah 5
Ketik pada username “admin” dan passwords “admin” dan klik tombol sign-in untuk memproses aplikasi. Kemudian akan muncul tampilan :
Gambar 4.3 Halaman utama aplikasi VSAT Jammer controller
Periksa signal koneksi antara splitter dan noise multiplexer, jika dalam kondisi tidak ada masalah maka dapat dihidupkan.
6) Langkah 6
Jika bandwith yang akan di jamming kurang dari 4 MHz, maka pilih ikon DMD-20 dan jika bandwith yang akan di jamming lebih dari 4 MHz, maka pilih ikon DMD-50. jika bandwith yang di jamming tersebut ada yang kurang dan lebih dari 4 MHz dalam waktu bersamaan maka pengoperasian dilakukan satu persatu. Jika di klik ikon DMD-20
7) Langkah 7
Webpage untuk akses DMD-20 akan terbuka dan operator dapat login dengan memasukan username ‘admin” dan password “admin” maka akan terbuka :
Gambar 4.5 Halaman web DMD-20
8) Langkah 8
Memprogram parameter yang dibutuhkan setelah settingan pertama pada carrier control pada posisi off
Mengubah parameter berikut sesuai dengan tabel yang disediakan untuk mencapai bandwith yang diperlukan pada proses jamming frekuensi
Pastikan bahwa parameter parameter berikut adalah nilai default yang telah ditetapkan selama fine tuning dari jammer. Dalam hal ini direkomendasikan untuk tidak mengubahnya.
Frekuensi : 70 MHz
Power : -25dBm
Spectrum : Normal
Spectral mark : INTELSAT.35
Date Rate : 20480000 bps
Ubah carrier control pada posisi ON setelah pengaturan parameter DMD-20 9) Langkah 9
Setting parameter dari DMD-50 sesuai bandwith jamming yang diperlukan setelah pengaturan operator control pada posisi OFF
Network space Modulation Inner FEC
Pastikan bahwa parameter berikut ini adalah sebagai parameter default yang telah ditetapkan selama fine tuning dari jammer. Pada parameter ini disarankan untuk tidak mengubah nya karena akan mempengaruhi generasi sinyal jamming
Frequency : 70 MHz
Power : -25 dBm
Spectrum : Normal
Spectral Mark : INTELSAT.35
Data Rate : 343680000 bps
Ganti carrier control ke posisi ON setelah setting parameter di DMD-50 10) Langkah 10
Klik pada ikon IF Switch matrix seperti ikon dibawah :
Gambar 4.6 Tombol IF Switch
11) Langkah 11
Pilih input DMD-50 atau DMD-20 pada pilihan menu sesuai dengan apa yang akan digunakan. Setelah memilih input dan output klik pada tombol switch untuk menghubungkan input ke port output yang diinginkan. Setelah koneksi berhasil warna output akan menjadi hijau.
Gambar 4.8 Halaman web IF Switch 2
12) Langkah 12
Pilih ikon frequency converter seperti ikon dibawah ini :
Gambar 4.9 Tombol frequency converter
Kemudian akan muncul halaman login dan gunakan username “admin” dan password “admin” untuk membuka menu up converter.
Gambar 4.10 Halaman web frequency converter
Sebelum menetapkan parameter mengubah Output Signal ke posisi OFF. Diperlukan mengatur jamming frekuensi dalam pengaturan RF Frekuensi dan mengatur redaman 30 dB jika bandwidth jamming di bawah 4 MHz dan 25 dB atau 20 dB jika bandwidth di atas 4 MHz.
13) Langkah 13
Pilih amplifier C band yang diperlukan. Login menggunakan nama pengguna "admin" dan password "admin". Halaman web dari amplifier akan terbuka dengan opsi Satuan A. Pilih Unit A untuk membuka halaman yang diberikan di bawah ini.
Gambar 4.11 Halaman web Power amplifier
Periksa apakah penguat dalam posisi Menampilkan lagi kemudian set di
posisi Mute. Mengatur gain yang diperlukan untuk penguat.
Beralih Carrier Pengendalian converter Up terhubung ke posisi ON. Dalam hal frekuensi lain harus macet dengan amplifier yang sama Ulangi proses pengaturan frekuensi kedua Up-converter lagi.
Ubah amplifier untuk posisi menampilkan lagi untuk memulai jamming yang
ditransmisikan. Mengatur frekuensi yang diperlukan dalam konverter frekuensi dan terhubung ke amplifier kedua.
