KAJIAN AWAL LABORATORIUM MENGENAI VISKOSITAS POLIMER TERHADAP PENGARUH SALINITAS, TEMPERATUR DAN KONSENTRASI POLIMER (Laboratorium Study)

(1)

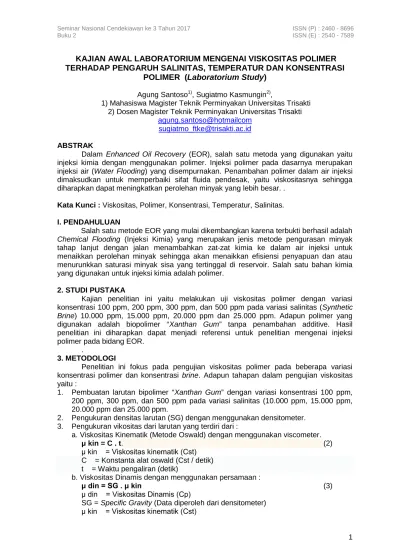

Seminar Nasional Cendekiawan ke 3 Tahun 2017 ISSN (P) : 2460 - 8696

Buku 2 ISSN (E) : 2540 - 7589

KAJIAN AWAL LABORATORIUM MENGENAI VISKOSITAS POLIMER

TERHADAP PENGARUH SALINITAS, TEMPERATUR DAN KONSENTRASI

POLIMER (

Laboratorium Study

)

Agung Santoso1), Sugiatmo Kasmungin2),

1) Mahasiswa Magister Teknik Perminyakan Universitas Trisakti 2) Dosen Magister Teknik Perminyakan Universitas Trisakti

agung.santoso@hotmailcom sugiatmo_ftke@trisakti.ac.id ABSTRAK

Dalam Enhanced Oil Recovery (EOR), salah satu metoda yang digunakan yaitu injeksi kimia dengan menggunakan polimer. Injeksi polimer pada dasarnya merupakan injeksi air (Water Flooding) yang disempurnakan. Penambahan polimer dalam air injeksi dimaksudkan untuk memperbaiki sifat fluida pendesak, yaitu viskositasnya sehingga diharapkan dapat meningkatkan perolehan minyak yang lebih besar. .

Kata Kunci :Viskositas, Polimer, Konsentrasi, Temperatur, Salinitas.

I. PENDAHULUAN

Salah satu metode EOR yang mulai dikembangkan karena terbukti berhasil adalah

Chemical Flooding (Injeksi Kimia) yang merupakan jenis metode pengurasan minyak

tahap lanjut dengan jalan menambahkan zat-zat kimia ke dalam air injeksi untuk menaikkan perolehan minyak sehingga akan menaikkan efisiensi penyapuan dan atau menurunkkan saturasi minyak sisa yang tertinggal di reservoir. Salah satu bahan kimia yang digunakan untuk injeksi kimia adalah polimer.

2. STUDI PUSTAKA

Kajian penelitian ini yaitu melakukan uji viskositas polimer dengan variasi konsentrasi 100 ppm, 200 ppm, 300 ppm, dan 500 ppm pada variasi salinitas (Synthetic Brine) 10.000 ppm, 15.000 ppm, 20.000 ppm dan 25.000 ppm. Adapun polimer yang digunakan adalah biopolimer “Xanthan Gum” tanpa penambahan additive. Hasil penelitian ini diharapkan dapat menjadi referensi untuk penelitian mengenai injeksi polimer pada bidang EOR.

.

3. METODOLOGI

Penelitian ini fokus pada pengujian viskositas polimer pada beberapa variasi konsentrasi polimer dan konsentrasi brine. Adapun tahapan dalam pengujian viskositas yaitu :

1. Pembuatan larutan bipolimer “Xanthan Gum” dengan variasi konsentrasi 100 ppm, 200 ppm, 300 ppm, dan 500 ppm pada variasi salinitas (10.000 ppm, 15.000 ppm, 20.000 ppm dan 25.000 ppm.

2. Pengukuran densitas larutan (SG) dengan menggunakan densitometer. 3. Pengukuran vikositas dari larutan yang terdiri dari :

a. Viskositas Kinematik (Metode Oswald) dengan menggunakan viscometer.

μkin = C . t. (2)

μ kin = Viskositas kinematik (Cst) C = Konstanta alat oswald (Cst / detik) t = Waktu pengaliran (detik)

b. Viskositas Dinamis dengan menggunakan persamaan :

μ din = SG . μ kin (3)

μ din = Viskositas Dinamis (Cp)

SG =Specific Gravity(Data diperoleh dari densitometer)

(2)

4.1. Pengaruh Salinitas Terhadap Viskositas Polimer . 1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 5,000 10,000 15,000 20,000 25,000 30,000 V is co si ta s, Cp Salinitas, ppm

Salinitas vs Viskositas @ 30 ⁰C

Polimer 100 ppm Polimer 200 ppm Polimer 300 ppm Polimer 500 ppm

Gambar 1. Grafik pengaruh salinitas terhadap viskositas pada temperatur 30⁰C

1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 5,000 10,000 15,000 20,000 25,000 30,000 Vi sc os it as ,C p Salinitas, ppm

Salinitas vs Viskositas @ 50 ⁰C

1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 5,000 10,000 15,000 20,000 25,000 30,000 V isc os ita s, Cp Salinitas, ppm

Salinitas vs Viskositas @ 70 ⁰C

(3)

Buku 2 ISSN (E) : 2540 - 7589

. 1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 5,000 10,000 15,000 20,000 25,000 30,000 V isc os ita s, Cp Salinitas, ppm

Salinitas vs Viskositas @ 85 ⁰C

4.2. Pengaruh Konsentrasi Polimer Terhadap Viskositas Polimer

1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 0 100 200 300 400 500 600 V is co si ta s, Cp Polimer, ppm

Konsentrasi Polimer vs Viskositas @ 30 ⁰C

Brine 10.000 ppm Brine 15.000 ppm Brine 20.000 ppm Brine 25.000 ppm

Gambar 5. Grafik pengaruh konsentrasi polimer terhadap viskositas pada temperatur 30

⁰C 1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 0 100 200 300 400 500 600 Vi sc os it as , Cp Polimer, ppm

Konsentrasi Polimer vs Viskositas @ 50 ⁰C

Gambar 6. Grafik pengaruh konsentrasi polimer terhadap viskositas pada temperatur 50

(4)

1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 0 100 200 300 400 500 600 V isc os ita s, Cp Polimer, ppm

Gambar 7. Grafik pengaruh konsentrasi polimer terhadap viskositas pada temperatur 70⁰C 1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 0 100 200 300 400 500 600 V isc os ita s, Cp Polimer, ppm

Konsentrasi Polimer vs Viskositas @ 85 ⁰C

Gambar 8. Grafik pengaruh konsentrasi polimer terhadap viskositas pada temperatur 85⁰C

4.3. Pengaruh Temperatur Terhadap Viskositas Polimer

1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 20 30 40 50 60 70 80 90 V is co si ta s, Cp Temperatur , ⁰C

Temperatur vs Viskositas @ Salinitas 10.000 ppm

(5)

Buku 2 ISSN (E) : 2540 - 7589

1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 20 30 40 50 60 70 80 90 V isc os ita s, Cp Temperatur , ⁰C

Temperatur vs Viskositas @ Salinitas 15.000 ppm

Gambar 10. Grafik pengaruh Temperatur terhadap viskositas pada salinitas 15.000 ppm

1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 20 30 40 50 60 70 80 90 V is co si ta s, Cp Temperatur , ⁰C

Temperatur vs Viskositas @ Salinitas 20.000 ppm

Gambar 11. Grafik pengaruh Temperatur terhadap viskositas pada salinitas 20.000 ppm

1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.00 20 30 40 50 60 70 80 90 Vi sc os it as , Cp Temperatur , ⁰C

Temperatur vs Viskositas @ Salinitas 25.000 ppm

(6)

semakin tinggi salinitas larutan, viskositas polimer yang dihasilkan akan semakin tinggi;

2. Pada salinitas brine 15.000 ppm dan 20.000 ppm serta pada temperatur yang sama, diperoleh nilai viskositas polimer yang tidak jauh berbeda.

3. Pengaruh konsentrasi polimer terhadap viskositas polimer pada temperatur yang sama yaitu semakin tinggi konsentrasi polimer maka viskositas polimer cenderung semakin tinggi.

4. Pada penambahan konsentrasi polimer dari 300 ppm menjadi 500 ppm pada beberapa variasi temperatur, diperoleh hasil peningkatan viskositas polimer yang tidak terlalu signifikan.

5. Pada salinitas yang sama, konsentrasi polimer mengalami penurunan sejalan dengan meningkatnya temperatur.

6. Penurunan viskositas polimer karena kenaikkan temperatur pada salinitas 15.000 ppm dan 20.000 ppm cenderung kecil atau landai.

7. Viskositas polimer tertinggi dihasilkan oleh larutan polimer 500 ppm dengan salinitas 25.000 ppm pada temperatur 30⁰C yaitu sebesar 1.8434 Cp.

5. DAFTAR PUSTAKA

Arina, and Sugiatmo Kasmungin. "STUDI PENINGKATAN PRODUKSI MINYAK DENGAN METODE INJEKSI POLIMER DITINJAU DARI BERMACAM SALINITAS AIR FORMASI." Seminar Nasional Cendekiawan 2015 ISSN: 2460-8696, 2015: 200 - 205.

Ferreira, V. H. S., and R. B. Z. L. Moreno. "Modeling and simulation of Laboratory - Scale Polymer Flooding."International Journal of Engineering & Technology IJET-IJENS Vol:16 No:03, June 2016: 24-34.

Huseynli, P. (2013, June). Evaluation of Polymer Flooding for Enhanced Oil Recovery in the Norne Field E-Segment. Thesis,Norwegian University of Science and

Technology,Department of Petroleum Engineering and Applied Geophysics, pp. 1-83. Kasimbazi, Gloria. "POLYMER FLOODING ."Thesis,DEPARTMENT OF PETROLEUM ENGINEERING AND APPLIED GEOPHYSICS ,NORWEGIAN UNIVERSITY OF SCIENCE AND TECHNOLOGY, June 9th , 2014 : 1-99.

Lu, H. (2004, April 23). Improving Oil Recovery(IOR) with Polymer Flooding in A Heavy-Oil River-Channel Sandstone Reservoir. Disertation,Freiberg University of Mining and Technology, Germany, pp. 1-110.

Widyarso, A., Swadesi, B., Wibowo, W. A., & Sudarmoyo. (2006, November 15-16). Studi Laboratorium Pengaruh Injeksi Polimer Dengan Berbagai Konsentrasi Terhadap

Peningkatan Perolehan Minyak Pada RESERVOIR KARBONAT.Simposium Nasional & Kongres IX Ikatan Ahli Teknik Perminyakan Indonesia (IATMI) 2006, pp. 1-9.
