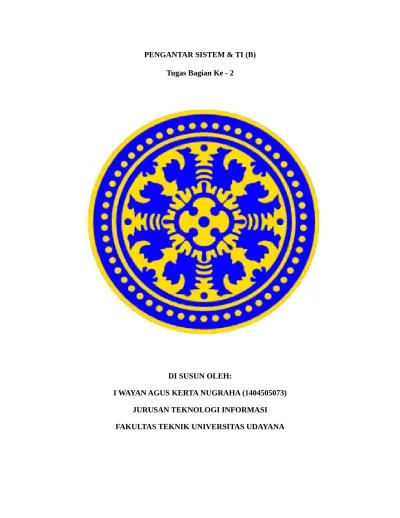

PENGANTAR SISTEM & TI (B) Tugas Bagian Ke - 2
DI SUSUN OLEH:
KONVERSI BILANGAN
Konversi bilangan adalah suatu proses dimana satu system bilangan dengan basis tertentu akan dijadikan bilangan dengan basis yang lain. 010101011111 (2) = 2537 (8)
A. Konversi dari bilangan Desimal :
1). Konversi dari bilangan Desimal ke biner Yaitu dengan cara membagi bilangan desimal dengan dua kemudian diambil sisa pembagiannya.
Contoh :
45 (10) = …..(2)
45 : 2 = 22 + sisa 1
22 : 2 = 11 + sisa 0
11 : 2 = 5 + sisa 1
5 : 2 = 2 + sisa 1
2 : 2 = 1 + sisa 0 101101(2) ditulis dari bawah ke atas
2). Konversi bilangan Desimal ke Oktal Yaitu dengan cara membagi bilangan desimal dengan 8 kemudian diambil sisa pembagiannya
Contoh :
385 ( 10 ) = ….(8)
385 : 8 = 48 + sisa 1
48 : 8 = 6 + sisa 0 601 (8)
3). Konversi bilangan Desimal ke Hexadesimal Yaitu dengan cara membagi bilangan desimal dengan 16 kemudian diambil sisa pembagiannya
Contoh :
1583 ( 10 ) = ….(16)
1583 : 16 = 98 + sisa 15
96 : 16 = 6 + sisa 2 62F (16)
B. Konversi dari system bilangan Biner
1). Konversi ke decimal Yaitu dengan cara mengalikan masing-masing bit dalam bilangan dengan position valuenya.
1 0 0 1
1 x 2 pangkat 0 = 1
0 x 2 pangkat 1 = 0
0 x 2 pangkat 2 = 0
1 x 2 pangkat 3 = 8
—+ 9 (10)
2). Konversi ke Oktal Dapat dilakukan dengan mengkonversikan tiap-tiap tiga buah digit biner yang dimulai dari bagian belakang.
Contoh :
11010100 (2) = ………(8)
11 010 100
3 2 4
diperjelas :
100B = 4D
0 x 2 pangkat 0 = 0
0 x 2 pangkat 1 = 0
1 x 2 pangkat 2 = 4
—+
4 Begitu seterusnya untuk yang lain.
3). Konversi ke Hexademial Dapat dilakukan dengan mengkonversikan tiap-tiap empat buah digit biner yang dimulai dari bagian belakang.
Contoh :
11010100
C. Konversi dari system bilangan Oktal
1). Konversi ke Desimal Yaitu dengan cara mengalikan masing-masing bit dalam bilangan dengan position valuenya.
Contoh :
12(8) = …… (10)
2 x 8 pangkat 0 = 2
1 x 8 pangkat 1 = 8
–+
10 Jadi 10 (10)
2). Konversi ke Biner Dilakukan dengan mengkonversikan masing-masing digit octal ke tiga digit biner.
Contoh :
6502 (8) ….. = (2)
2 = 010
0 = 000
5 = 101
6 = 110 jadi 110101000010
3). Konversi ke Hexadesimal Dilakukan dengan cara merubah dari bilangan octal menjadi bilangan biner kemudian dikonversikan ke hexadesimal.
Contoh :
2537 (8) = …..(16)
2537 (8) = 010101011111
D. Konversi dari bilangan Hexadesimal
1). Konversi ke Desimal Yaitu dengan cara mengalikan masing-masing bit dalam bilangan dengan position valuenya.
Contoh :
C7(16) = …… (10)
7 x 16 pangkat 0 = 7
C x 16 pangkat 1 = 192 —+
199 Jadi 199 (10)
2). Konversi ke Oktal Dilakukan dengan cara merubah dari bilangan hexadesimal menjadi biner terlebih dahulu kemudian dikonversikan ke octal.
Contoh :
55F (16) = …..(8)
55F(16) = 010101011111(2)
PENGKODEAN (ENCODING) A. Pengertian Pengkodean (Encoding)
Pengkodean (Encoding) adalah proses perubahan karakter data yang akan dikirim dari suatu titik ke titik lain dengan kode yang dikenal oleh setiap termianal yang ada, dan menjadikan setiap karakter data dalam sebuah informasi digital ke dalam bentuk biner agar dapat ditransmisikan. Suatu terminal yang berbeda menggunakan kode biner yang berbeda untuk mewakili setiap karakter.
B. Tujuan Pengkodean (Encoding)
Tujuan dari Pengkodean (Encoding) adalah menjadikan setiap karakter data dalam sebuah informasi digital ke dalam bentuk biner agar dapat ditransmisikan dan bisa melakukan komunikasi data.
C. Macam-macam kode yang digunakan dalam Komunikasi Data
Secara umum ada beberapa kode yang digunakan dalam komunikasi data, yaitu :
1. BCD (Binary Coded Decimal)
BCD merupakan kode biner yang digunakan untuk hanya mewakili nilai digit decimal dari 0 9.
BCD menggunakan kombinasi 4 bit, sehingga ada 16 kombinasi yang bisa diperoleh dan hanya 10 kombinasi yang bisa digunakan.
BCD tidak dapat mewakili huruf atau symbol karakter khusus, sehingga jarang digunakan untuk komputer dan transmisi data sekarang. Karena BDC hanya digunakan pada komputer generasi pertama
2. SBCDIC (Standard Binary Coded Decimal Interchange Code) SBCDIC merupakan kode biner yang dikembangkan dari BCD.
SBCDIC menggunakan kombinasi 6 bit sehingga lebih banyak kombinasi yang bisa dihasilkan. Yaitu 64 kombinasi kode.
Ada 10 kode untuk digit angka dan 26 kode untuk alphabet dan sisanya untuk karakter khusus tertentu.
BCDID digunakan pada komputer generasi kedua.
3. EBCDIC (Extended Binary Coded Decimal Interchange Code)
EBCDID adalah kode 8 bit yang memungkinkan untuk mewakili karakter 256 kombinasi karakter.
Pada EBCDID, high order bits atau 4 bit pertama disebut Zone bits dan low order bits atau 4 bit kedua disebut dengan numeric bit.
4. BOUDOT
Kode Boudot terdiri atas 5 bit yang dipergunakan pada terminal teletype dan teleprinter. Karena kombinasi ini terdiri dari 5 bit maka hanya terdiri dari 25 sampai 32 kombinasi dengan kode huruf dan gambar yang berbeda.
Jika kode ini dikirim menggunakan transmisi serial tak sinkron, maka pulsa stop bit-nya pada umumnya memiliki lebar 1,5 bit.
Hal ini berbeda dengan kode ASCII yang menggunakan 1 atau 2 bit untuk pulsa stop-bitnya
5. ASCII (American Standard Code for Information Interchange) Kode ASCII memiliki 128 bit kombinasi yang selalu digunakan.
Dari 128 kombinasi tersebut 32 kode diantaranya digunakan untuk fungsi-fungsi kendali seperti SYN, STX.
Sisa karakter lain digunakan untuk karakter-karakter alphanumerik dan sejumlah karakter khusus seperti =, / . ?
Pada dasarnya kode ASCII merupakan kode alfanumerik yang paling popular dalam teknik komunikasi data.
ARITHMATIC LOGIC UNIT
- Arithmatic Logic Unit (ALU), adalah salah satu bagian/komponen dalam sistem di dalam sistem komputer yang berfungsi melakukan operasi/perhitungan aritmatika dan
logika (Contoh operasi aritmatika adalah operasi penjumlahan dan pengurangan,
sedangkan contoh operasi logika adalah logika AND dan OR. ALU bekerja besama-sama memori, di mana hasil dari perhitungan di dalam ALU di simpan ke dalam memori.
- Perhitungan dalam ALU menggunakan kode biner, yang merepresentasikan instruksi yang akan dieksekusi (opcode) dan data yang diolah (operand). ALU biasanya
menggunakan sistem bilangan biner two’s complement. ALU mendapat data dari register. Kemudian data tersebut diproses dan hasilnya akan disimpan dalam register tersendiri yaitu ALU output register, sebelum disimpan dalam memori.
Pada saat sekarang ini sebuah chip/IC dapat mempunyai beberapa ALU sekaligus yang memungkinkan untuk melakukan kalkulasi secara paralel. Salah satu chip ALU yang sederhana (terdiri dari 1 buah ALU) adalah IC 74LS382/HC382ALU (TTL). IC ini terdiri dari 20 kaki dan beroperasi dengan 4×2 pin data input (pinA dan pinB) dengan 4 pin keluaran (pinF).
- Arithmatic Logical Unit (ALU), fungsi unit ini adalah untuk melakukan suatu proses data yang berbentuk angka dan logika, seperti data matematika dan statistika. ALU terdiri dari register-register untuk menyimpan informasi.Tugas utama dari ALU adalah melakukan perhitungan aritmatika (matematika) yang terjadi sesuai dengan instruksi program. Rangkaian pada ALU (Arithmetic and Logic Unit) yang digunakan untuk menjumlahkan bilangan dinamakan dengan Adder. Adder digunakan untuk memproses operasi aritmetika, Adder juga disebut rangkaian kombinasional aritmatika.
Ada 3 jenis adder:
1. Rangkaian Adder dengan menjumlahkan dua bit disebut Half Adder. 2. Rangkaian Adder dengan menjumlahkan tiga bit disebut Full Adder. 3. Rangkain Adder dengan menjumlahkan banyak bit disebut Paralel Adder
1. HALF ADDER
Rangkaian Half Adder merupakan dasar penjumlahan bilangan Biner yang terdiri dari satu bit, oleh karena itu dinamai Penjumlah Tak Lengkap.
a. jika A = 0 dan B = 0 dijumlahkan, hasilnya S ( Sum ) = 0. b. jika A = 0 dan B = 1 dijumlahkan, hasilnya S ( Sum ) = 1. c. jika A = 1 dan B = 1 dijumlahkan, hasilnya S ( Sum ) = 0
jika A = 1 dan B =1 dijumlahkan, hasilnya S ( Sum ) = 0. dengan nilai pindahan cy(Carry Out) =1
Dengan demikian, half adder memiliki 2 masukan ( A dan B ) dan dua keluaran ( S dan Cy ).
2. FULL ADDER
dengan nilai Carry-Out dari penjumlahan bit sebelumnya. Output dari Full Adder adalah hasil penjumlahan (Sum) dan bit kelebihannya (carry-out).
3. PARALEL ADDER
Rangkaian Parallel Adder adalah rangkaian penjumlah dari dua bilangan yang telah
dikonversikan ke dalam bentuk biner. Anggap ada dua buah register A dan B, masing-masing register terdiri dari 4 bit biner : A3A2A1A0 dan B3B2B1B0.
ALJABAR BOOLEAN
Aljabar Boolean adalah struktur aljabar yang "mencakup intisari" operasi logika AND, OR dan NOR dan juga teori himpunan untuk operasi union, interseksi dan komplemen. Boolean adalah suatu tipe data yang hanya mempunyai dua nilai. Yaitu true atau false (benar atau salah). Simbol yang digunakan pada aljabar Boolean itu sendiri adalah (.) untuk AND, (+) untuk OR dan ( ) untuk NOR.
Rangkaian logika merupakan gabungan beberapa gerbang, untuk mempermudah penyeleseian perhitungan secara aljabar dan pengisian table kebenaran digunakan sifat-sifat aljabar Boolean. Singkat saya mencontohkan dasar-dasar tentang teori aljabar Boolean ;
Q => X= 0 atau X=1
Q1: 0 . 0 = 0 Q2: 1 + 1 = 1 Q3: 0 + 0 = 0 Q4: 1 . 1 = 1
Q5: 1 . 0 = 0 . 1 = 0 Q6: 1 + 0 = 0 + 1 = 1
Teori Aljabar Boolean
Teori aljabar Boolean dalah sebagai berikut;
Komutatif a. A + B = B + A b. A . B = B . A
Asosiatif
a. ( A + B ) + C = A + ( B + C ) b. ( A . B ) . C = A . ( B . C )
Distributif
Identif a. A + A = A b. A . A = A
Negasi 1. ( A’ ) = A’ 2. ( A’ )’ = A
