86

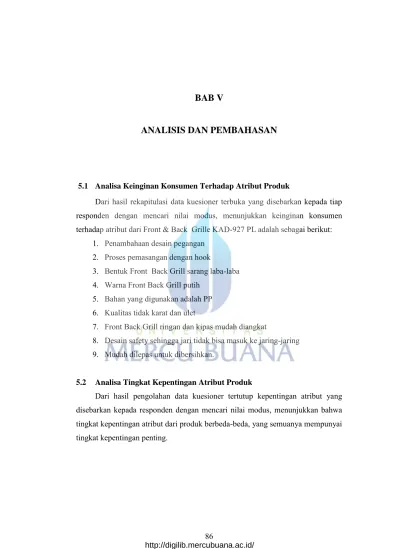

ANALISIS DAN PEMBAHASAN
5.1 Analisa Keinginan Konsumen Terhadap Atribut Produk
Dari hasil rekapitulasi data kuesioner terbuka yang disebarkan kepada tiap responden dengan mencari nilai modus, menunjukkan keinginan konsumen terhadap atribut dari Front & Back Grille KAD-927 PL adalah sebagai berikut:
1. Penambahaan desain pegangan 2. Proses pemasangan dengan hook
3. Bentuk Front Back Grill sarang laba-laba 4. Warna Front Back Grill putih
5. Bahan yang digunakan adalah PP 6. Kualitas tidak karat dan ulet
7. Front Back Grill ringan dan kipas mudah diangkat
8. Desain safety sehingga jari tidak bisa masuk ke jaring-jaring 9. Mudah dilepas untuk dibersihkan.
5.2 Analisa Tingkat Kepentingan Atribut Produk
Dari hasil pengolahan data kuesioner tertutup kepentingan atribut yang disebarkan kepada responden dengan mencari nilai modus, menunjukkan bahwa tingkat kepentingan atribut dari produk berbeda-beda, yang semuanya mempunyai tingkat kepentingan penting.
5.3 Analisa Fase Perancangan dengan Nigel Cross
5.3.1 Fase Klarifikasi Tujuan
Dari fase klarifikasi tujuan ini telah ditentukan tujuan dilakukannya pengukuran kepuasan pelanggan dan perancangan peningkatan mutu produk desain Front & Back Grille KAD-927 PL dimana hasilnya dapat kita lihat dalam bentuk diagram agar lebih mudah untuk dibaca, diagram tersebut langsung menunjukkan hubungan-hubungan antar hierarki alternatif produk.
5.3.2 Fase Penetapan Fungsi
Pada fase ini menghasilkan fungsi-fungsi yang diperlukan dimana analisis fungsi tersebut dapat menggambarkan system input-ouput dari proses pembuatan Front & Back Grille KAD-927 PL dengan Prinsip Black Box secara lengkap dan terperinci, mulai dari proses awal yaitu pembentukan molding hingga proses akhir yaitu perakitan produk kemudian menjadi produk jadinya yaitu Kipas KAD-927 PL.
5.3.3 Fase Penetapan Kebutuhan
Pada fase penetapan kebutuhan dihasilkan suatu spesifikasi pembuatan yang akurat yang sangat diperlukan bagi design / rancangan, yaitu hasil pertimbangan tingkatan-tingkatan solusi untuk beroperasi hingga kepada identifikasi atribut performansi yang dilakukan dengan 5W pada desain Front & Back Grill Cover, untuk mengetahui apa kegunaan produk tersebut, dimana dapat digunakan, siapa yang menggunakan, hingga kapan kegunaannya.
5.3.4 Fase Penentuan Karakterstik dengan Metode QFD
Dari hasil pengolahan data pada metode QFD, maka dapat diterjemahkan apa yang menjadi keinginan konsumen kedalam karakteristik teknis, dimana dapat diketahui tingkat kesulitan, tingkat kepentingan serta perkiraan biaya dari tiap karakteristik teknis berdasarkan keinginan konsumen tadi. Hasilnya adalah sebagi berikut:
1. Untuk tingkat kesulitan karakteristik teknis medesain bentuk dan ukuran adalah mutlak sangat sulit (nilai = 4),
2. Tingkat kepentingan karakteristik membuat desain yang baik termasuk sangat penting, dengan presentase 16%.
3. Perkiraan biaya karakteristik pegangan yang praktis dan kemudahan dirakit termasuk sedang. Sedangkan perkiraan biaya untuk mendesain bentuk dan ukuran adalah mahal.
5.3.5 Fase Pembangkitan Alternatif
Hasil dari fase pembangkitan alternatif ini yaitu didapatkan 3 alternatif yang kemudian akan diuji untuk diketahui mana alternatif terbaik. Ketiga alternatif tersebut yaitu:
a) Alternatif 1
1. Tambahan : Pegangan
2. Pemasangan Part : Hook
3. Bentuk Front & Back grill : Sarang Laba-laba 4. Warna Front & Back grill : Putih
5. Bahan Front & Back grill : PP
6. Daya Tahan Front & Back grill : Tahan karat 7. Berat Front & Back grill : Ringan
8. Keamanan Penggunaan : Tidak masuk jari 9. Fitur tambahan (Perawatan) : Mudah dilepas
Gambar 5.1 Desain Alternatif 1 (Sumber : Pengolahan data)

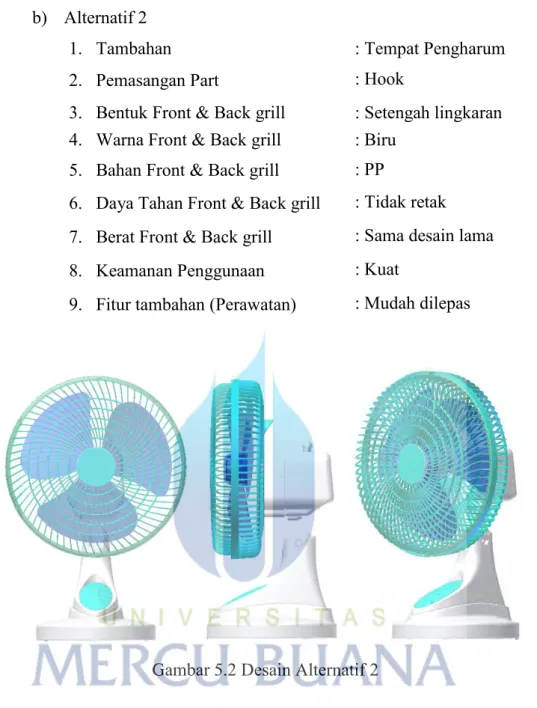

b) Alternatif 2
1. Tambahan : Tempat Pengharum
2. Pemasangan Part : Hook
3. Bentuk Front & Back grill : Setengah lingkaran 4. Warna Front & Back grill : Biru
5. Bahan Front & Back grill : PP
6. Daya Tahan Front & Back grill : Tidak retak 7. Berat Front & Back grill : Sama desain lama 8. Keamanan Penggunaan : Kuat
9. Fitur tambahan (Perawatan) : Mudah dilepas
Gambar 5.2 Desain Alternatif 2 (Sumber : Pengolahan data)
c) Alternatif 3
1. Tambahan : Pegangan /
Tempat pengharum
2. Pemasangan Part : Hook
3. Bentuk Front & Back grill : Spiral 4. Warna Front & Back grill : Hijau 5. Bahan Front & Back grill : ABS
6. Daya Tahan Front & Back grill : Tidak kusam 7. Berat Front & Back grill : Ringan 8. Keamanan Penggunaan : Tidak tajam 9. Fitur tambahan (Perawatan) : Mudah dilepas
Gambar 5.3 Desain Alternatif 3 (Sumber : Pengolahan data)
5.3.6 Fase Evaluasi Alternatif
Dari hasil pengolahan data pada fase evaluasi alternatif dengan menggunakan metode AHP, maka dapat kita ketahui hal-hal sebagai berikut:
1. Dari 10 data kuesioner AHP yang didapatkan, kemudian dilakukan rekapitulasi dengan mencari nilai probabilitas untuk mengetahui rata-rata pembobotan.
2. Pengujian konsistensi kuesioner AHP menujukkan semua data kuesioner mulai dari level 1, level 2 dan level 3 adalah konsisten karena mempunyai nilai CR < 0.1, yang berarti tingkat penyimpangan data tidak lebih dari 10%, sesuai dengan standar yang diberlakukan. 3. Hasil perhitungan vector prioritas menyeluruh dengan menggunakan
metode AHP, didapatkan bahwa alternatif 1 merupakan alternatif terbaik dimana mempunyai vektor prioritas tertinggi dibandingkan dengan alternatif 2 dan alternatif 3, dimana nilai vektor prioritasnya berutur-turut adalah 0,530, 0,255 dan 0,215.
5.4 Analisa perubahan desain komponen yang digunakan
Evaluasi diatas merupakan hasil akhir terpilih, dengan beberapa perubahan yang terjadi maka daftar komponen ada juga berubah. Berikut data perubahan desain akhir kipas KAD-927 PL dengan Front & Back Grille baru / terpilih.
Sebelum
:
Gambar 5.4 Gambar komponen kipas angin KAD-927 B (Awal) (Sumber : Data Exploded View PT ‘X’)
Belt Assy KAD-927 B dan Front cover griile KAD-927 B
Front & Back Grille KAD-927 B
Sesudah
:
Gambar 5.5 Gambar komponen kipas angin KAD-927 PL (Hasil Perubahan) (Sumber : Pengolahan data)
Front & Back Grille KAD-927PL (hasil akhir rancangan)
Dari gambar diatas bisa disimpulkan ada beberapa komponen yang di hilangkan atau diganti. Komponen yang dihilangkan adalah Belt Assy KAD-927 B dan Front grille cover 927, karena desain rancangan baru menggunakan
penguncian sistem hook. Sementara gambar logo yang semula di part front grille cover 927 langsung di front grille PL hasil rancangan terbaru.
5.5 Analisa perubahan flowchart produksi
Selain adanya perubahan komponen yang terjadi, alur proses pembuatan kipas KAD-927 PL juga akan beruban. Perubahan ini dikarenakan pergantian komponen Front & Back Grille KAD-927 B (besi) menjadi Front & Back Grille KAD-927 PL (Plastik).
Perubahan yang terjadi sangat mencolok, terutama pada proses Front & Back Grille besi yang di produksi di bagian MPM (Metal Process
Manufacturimng). Setelah adanya perubahan masing-masing part tersebut di produksi di bagian InjectionPlastic. Berikut adalah perbandingan flowchart produksi di PT. ‘X’ untuk produk kipas angin KAD-927 PL.
Sebelum :
Gambar 5.6 Flowchart kipas angin KAD-927 B (Awal) (Sumber : Data daftar Part PT ‘X’)
PT. KENCANA GEMILANG ENGINEERING DEPARTMENT
RESEARCH & DEVELOPMENT DIVISION
FLOW CHART KAD 927 - B
Dibuat Diperiksa Disetujui
Rudi Tama Budi P Quintanto S.
Penyimpanan Transportasi Operasi Pemeriksaan Penundaan THREE SWITCH ASSY WH-KG3 BASE COVER 927 PP WH-KG3 AREA INJECTION KG3 Injection Import AREA ASSY LINE KG3 WH-KG3 Manual AREA ASSY LINE KG3 BACK COVER MOTOR 927 WH-KG3 C PP BACK GRILLE ASSY 927 WH-MPM STEEL AREA MPM FRONT GRILLE ASSY 927 WH-MPM STELL AREA MPM AREA INJECTION KG3 Injection WH-KG3 Manual AREA ASSY LINE KG3 Manual Tapp. Screw (6) ¼ FT POWER CORD ASSY KAD 927 WH-KG3 Import AREA ASSY LINE KG3 Manual DESK FAN PIPE HOLDER WH-KG3 AREA ASSY LINE KG3 DESK FAN PIPE ASSY WH-KG3 AREA ASSY LINE KG3 Import Import Manual Screw M4 X 14 + Washer Tes Meger, Watt Inspect Inspection Inspection BLADE ASSY KAD 06 WH-KG3 Import AREA ASSY LINE KG3 FRONT GRILLE ASSY 927 WH-KG3 Import AREA ASSY LINE KG3 Manual Manual Tapp. Screw (6) ¼ FT Tes Lemah 180V & 220V SPEC. LABEL WH-KG3 AREA ASSY LINE KG3 STICKER QC PASSED (B) Vynil Silver WH-KG3 AREA ASSY LINE KG3 VYNIL HD 0.015 X 30 X 30 CM Lokal WH-KG3 AREA ASSY LINE KG3 Lokal WH-KG3 AREA ASSY LINE KG3 INST. MANUAL KG Lokal WH-KG3 AREA ASSY LINE KG3 GUARANTEE CARD MIYAKO Lokal WH-KG3 AREA ASSY LINE KG3 MASTER BOX KAD 06 Lokal WH-KG3 AREA ASSY LINE KG3 Manual Manual Manual Manual Manual Manual Manual AREA FINISH GOOD WH FINISH GOOD INNER BOX + LAYER KAD 06 + STYROFOAM KG/FO/ENG/PD/062 Rev 00 FRONT COVER MOTOR 927 WH-KG3 C PP AREA INJECTION KG3 Injection WH-KG3 Manual Inspection BODY 927 PP WH-KG3 AREA INJECTION KG3 Injection WH-KG3 Manual AREA ASSY LINE KG3 Inspection NECK 927 WH-KG3 C Injection WH-KG3 Manual AREA ASSY LINE KG3 AREA ASSY LINE KG3
BODY NUT PP WH-KG3 AREA INJECTION KG3 Injection WH-KG3 Manual AREA ASSY LINE KG3 FRONT PANEL PP WH-KG3 AREA INJECTION KG3 Injection WH-KG3 Manual AREA ASSY LINE KG3 BELT ASSY PP WH-KG3 AREA INJECTION KG3 Injection WH-KG3 Manual AREA ASSY LINE KG3 Welding Welding
Inspection Inspection Inspection Inspection Inspection
AREA ASSY LINE KG3 AREA ASSY LINE KG3 WH-KG3 WH-KG3 Manual Manual http://digilib.mercubuana.ac.id/
Sesudah :
Gambar 5.7 Flowchart kipas angin KAD-927 PL (Hasil Perubahan) (Sumber : Data daftar Part PT ‘X’)
