48 Teknologi Elektro, Vol. 16, No. 02, Mei - Agustus 2017

ISSN 1693– 2951 I Wayan Budiarsana Saputra: Rancang Bangun Pembangkit Listrik …

Rancang Bangun Pemodelan Pembangkit Listrik Tenaga

Mikro Hidro (PLTMH) Menggunakan Kincir Overshot

Wheel

I Wayan Budiarsana Saputra1, Antonius Ibi Weking2, Lie Jasa3

Abstract—The dependence of power generation on

energy sources such as diesel oil, natural gas and coal are nearly 75%, led to the development of renewable energy to meet growing electricity supply. In this final project has been designed using the PLTMH modeling windmill blade overshot wheel with a semi-circular shape, wheel diameter 50cm, and 16 the number of blades. In this modeling water flow of 0.1 lt / s and a head of 0.6 meters. Measurements were carried out based on the position of the fall of the water to the turbine, nozzle angle of position 00, 50, 100, 150, 200, 250, 300,350 dan 400.The results show the highest measurement on the nozzle angle of position 300, where the output power of 0,153 W, is 0.012 Nm of torque turbine, and the efficiency of 0,255. Create a small water discharge modeling performance of PLTMH is still less than the maximum, where the torque produced 0,032 Nm generator, while the highest torque at the wheels 0,012 Nm. The percentage error torque in modeling PLTMH is 40%, in modeling PLTMH efficiency percentage of this is 25.5%. Comparison of torque effect on wheel rotation speed that is less able to turn a generator to the fullest.

Intisari

—

Ketergantungan pembangkit listrik terhadap

sumber energi seperti minyak solar, gas alam dan batubara yang hampir mencapai 75%, mendorong dikembangkannya energi terbarukan sebagai upaya untuk memenuhi pasokan listrik. Pada penelitian ini telah dirancang pemodelan PLTMH menggunakan kincir overshot wheel dengan bentuk sudu setengah lingkaran, diameter kincir 50cm, dan 16 jumlah sudu. Pada pemodelan ini debit air 0,1 lt/s dan head 0,6 meter. Pengukuran yang dilakukan berdasarkan posisi jatuhnya air terhadap kincir, dari posisi sudut nozzle 00, 50, 100, 150, 200, 250, 300,350 dan 400. Diperoleh hasil pengukuran tertinggi pada sudut

nozzle 300, dimana daya output 0,153 W, torsi kincir 0,012 Nm, dan efisiensi 0,255. Debit air yang kecil membuat kinerja pemodelan PLTMH ini masih kurang maksimal, dimana torsi yang dihasilkan generator 0,032 Nm sedangkan torsi tertinggi pada kincir 0,012 Nm. Persentase error torsi pada pemodelan PLTMH ini adalah 40%, untuk persentase efisiensi dari pemodelan PLTMH ini adalah 25,5%. Perbandingan torsi berpengaruh terhadap kecepatan putaran kincir yang kurang mampu untuk memutar generator secara maksimal.

Kata Kunci— PLTMH, Sudut Nozzel, Debit Air, Torsi, Efisiensi

I. PENDAHULUAN

Ketergantungan pembangkit listrik terhadap sumber energi seperti minyak solar, gas alam dan batubara yang hampir

mencapai 75%, mendorong dikembangkannya energi

terbarukan sebagai upaya untuk memenuhi pasokan listrik [1]. Salah satunya adalah pada pembangkit listrik tenaga mikro hidro dengan memanfaatkan potensi air yang ada. Prinsip kerja PLTMH adalah dengan cara merubah energi potensi air menjadi energi listrik.[2]

Penelitian ini telah dirancang pemodelan pembangkit listrik tenaga mikro hidro dengan menggunakan kincir overshot wheel. Kincir yang digunakan memiliki bentuk sudu setengah lingkaran, dengan diameter kincir 50 cm, lebar kincir 10 cm, dan jumlah sudu 16 buah. Pengukuran yang dilakukan pada pemodelan pembangkit listrik tenaga mikro hidro ini, meliputi : debit air, tekanan air, putaran kincir, putaran generator, tegangan, arus, serta daya output generator dan torsi serta efisiensi. Parameter – parameter tersebut diukur dengan cara merubah jatuhnya air pada kincir dari posisi sudut nozzle 00, 50, 100, 150, 200, 250, 300, 350 dan 400. Dari parameter yang diukur serta pengujian pada pemodelan PLTMH, dapat diketahui kinerja dan persentase error dari pemodelan PLTMH yang dirancang.

II. MODEL PLTMH

A. Pengertian Pembangkit Listrik Tenaga Mikro Hidro Pembangkit listrik tenaga mikro hidro (PLTMH) adalah suatu pembangkit listrik berskala kecil yang menggunakan tenaga air sebagai penggeraknya, misalnya saluran irigasi, sungai atau air terjun alam dengan cara memanfaatkan tinggi terjunnya air (head) dan jumlah debit air maupun tekanan airnya.

Prinsip kerja PLTMH adalah memanfaatkan beda tinggi head dan jumlah debit air per detik yang ada pada aliran atau sungai. Air yang mengalir melalui intake diteruskan oleh saluran pembawa hingga penstock, yang kemudian akan memutar poros turbin sehingga menghasilkan energi mekanik. Turbin air akan memutar generator dan menghasilkan energi listrik.[3]

B. Bagian – bagian Pembangkit Listrik Tenaga Mikro Hidro

1) Bangunan Pemasok Air: Pada umumnya bangunan

pemasok air pada PLTMH adalah bangunan terjun (air terjun) dan saluran irigasi yang memiliki potensi air tinggi. [4]

2) Bak Penenang: Bak penenang berfungsi menampung

aliran air dari saluran irigasi sebagai cadangan kekurangan debit air yang akan digunakan, untuk kemudian dialirkan melalui pipa pesat. [5]

1

Mahasiswa, Jurusan Teknik Elektro dan Komputer Fakultas Teknik Universitas Udayana, Br. Teges Kawan, Peliatan, Ubud, Gianyar80571(Hp:082339326540;email:saputraarsana@yahoo .co.id)

2, 3

Staf Pengajar Jurusan Teknik Elektro dan Komputer Fakultas Teknik Universitas Udayana, Jalan Kampus Bukit Jimbaran 80361 INDONESIA (telp: 703315; fax: 0361-4321)

(7)

Teknologi Elektro, Vol. 16, No. 02, Mei - Agustus 2017 49

I Wayan Budiarsana Saputra: Rancang Bangun Pembangkit Listrik … p-ISSN:1693 – 2951; e-ISSN: 2503-2372 3) Pipa Pesat: Syarat – syarat pipa pesat harus dapat

bertugas sebagai pengantar air dan tidak bocor serta harus dapat mengimbangi tekanan air. [6]

4) Turbin: Turbin merupakan bagian penting dari sistem mikro hidro yang menerima energi potensial dari air dan mengubahnya menjadi energi mekanik (putaran). Kemudian energi mekanik ini akan memutar sumbu turbin pada generator. [7]

5) Generator: Berdasarkan arus yang dihasilkan,

generator dapat dibedakan menjadi dua rnacam, yaitu generator AC dan generator DC. Generator AC menghasilkan arus bolak-balik (AC) dan generator DC menghasilkan arus searah (DC). Baik arus bolak-balik maupun searah dapat digunakan untuk penerangan dan alat-alat pemanas. [8] C. Potensi Air

Air yang mengalir mempunyai energi yang dapat digunakan untuk memutar roda turbin, karena itu pusat – pusat tenaga air dibangun di sungai dan didaerah pegunungan. Pusat tenaga air tersebut dapat dibedakan dalam 2 golongan, yaitu pusat tenaga air tekanan tinggi dan pusat tenaga air tekanan rendah. Aliran air yang jatuh dengan debit Q (m3/s) yang mengenai kincir atau turbin air akan menghasilkan daya sebesar [9] : = . . . ... (1) Dimana : P = Daya (W) ρ = Kerapatan Air (1000 kg/m3) Q = Debit Air (m3/s)

g

= Gravitasi Bumi (9,81 m/s2) H = Ketinggian Jatuh Air (m)

Setelah diperoleh daya, dapat diketahui efisiensi dari pembangkit listrik tenaga mikro hidro sebagai berikut : ɳ = ... (2) Dimana :

ɳ = Efisiensi

PIn = Daya Kincir (W)

POut = Daya Generator (W)

Untuk menghitung torsi dapat dilakukan dengan persamaan : = ... (3) Dimana : T = Torsi (Nm) P = Daya (W) n = Putaran (rpm) D. Turbin Air

Turbin air adalah peralatan yang berfungsi mengubah energi kinetik yang dimiliki aliran air menjadi energi kinetik rotasi [10]. Turbin berfungsi mengubah energi potensial fluida menjadi energi mekanik yang kemudian diubah lagi menjadi energi listrik pada generator. [11]

Adapun perbandingan karakteristik turbin dapat kita lihat pada gambar 1. 0,1 10 100 1 10 1 0,1 1000 100 0,01 50kw 5kw 1kw 200kw 1Mw 5Mw Pe lton Turgo K a p la n Fra ncis Cro_sflo w Overshot Waterwheel Undershot Waterwheel Archimedes Screw H e a d H (m ) Flow Rate Q (m3/s) M id H ig h L o w Lie Jasa-Turbin

Gambar 1. Perbandingan Karakteristik Turbin [12]

E. Kincir Air

Bagian ini digunakan untuk merubah energi air yang mengalir menjadi energi kinetis dalam bentuk energi putaran, semakin besar air yang memutar kincir semakin besar momen energi putar yang didapat. Tentunya disamping volume air juga tekanan air yang jatuh mempercepat putaran kincir sehingga momen putaran akan makin besar, diharapkan mampu memutar puli – puli yang dihubungkan dengan tali kipas (vent belt) untuk memutar generator. [13]

Ada tiga tipe kincir air dari bagaimana air dimanfaatkan, antar lain [14]:

1) Overshot Wheel: kincir air dimana posisi

disalurkannya air ke roda bagian atas kincir. Pada kincir air model ini ketinggian air (H) harus lebih besar dari diameter roda. Kincir air jenis ini, perbedaan ketinggiannya antara 2,5 – 10 m dan debit air (Q) antara 0,1 – 0,2 m3/s per m lebar.

2) Breast wheel: kincir air dimana posisi disalurkannya air ke dalam roda sejajar dengan poros kincir (breast). Kincir air jenis ini perbedaan ketinggiannya antara 1,5 – 4 m dengan debit air (Q) antara 0,35 – 0,65 m3/s per m lebar.

3) Undershot wheel: kincir air dimana posisi

disalurkannya air ke dalam roda pada bagian bawah dari kincir. Seperti ditunjukkan pada gambar 2.10. Beda ketinggian permukaan air pada jenis kincir ini rendah. Perbedaan ketinggian dari kincir jenis ini antara 0,5 – 2,5 m dengan debit air (Q) antara 0,5 – 0,95 m3/s per m lebar.

F. Kriteria Pemilihan Jenis Turbin

Pemilihan jenis turbin dapat diperhitungkan dengan mempertimbangkan parameter – parameter khusus yang mempengaruhi sistem operasi turbin, yaitu :

1) Faktor tinggi jatuhnya air dan debit yang

dimanfaatkan untuk operasi turbin.

2) Faktor daya yang diinginkan berkaitan dengan head dan debit yang tersedia.

3) Kecepatan putaran turbin yang akan ditransmisikan ke generator.

(8)

ISSN 1693– 2951 I Wayan Budiarsana Saputra: Rancang Bangun Pembangkit Listrik …

III. METODE PERANCANGAN

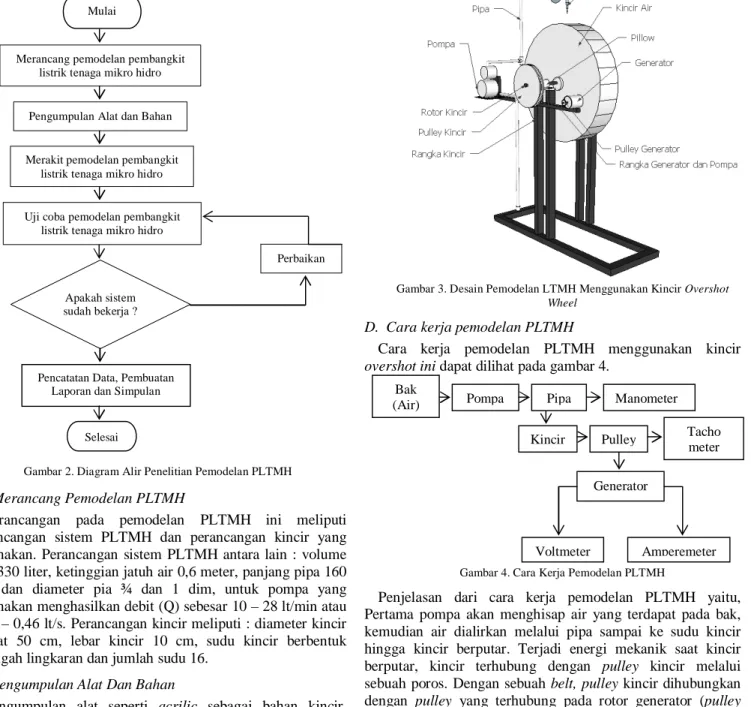

Gambar 2. Diagram Alir Penelitian Pemodelan PLTMH

A. Merancang Pemodelan PLTMH

Perancangan pada pemodelan PLTMH ini meliputi perancangan sistem PLTMH dan perancangan kincir yang digunakan. Perancangan sistem PLTMH antara lain : volume box 330 liter, ketinggian jatuh air 0,6 meter, panjang pipa 160 cm, dan diameter pia ¾ dan 1 dim, untuk pompa yang digunakan menghasilkan debit (Q) sebesar 10 – 28 lt/min atau 0,16 – 0,46 lt/s. Perancangan kincir meliputi : diameter kincir dibuat 50 cm, lebar kincir 10 cm, sudu kincir berbentuk setengah lingkaran dan jumlah sudu 16.

B. Pengumpulan Alat Dan Bahan

Pengumpulan alat seperti acrilic sebagai bahan kincir, aluminium sebagai rangka PLTMH, pemilihan jenis box, generator, pipa, pompa dll. Menyiapkan alat yang diperlukan untuk merakit pemodelan PLTMH.

C. Merakit Desain Pemodelan PLTMH

Perakitan pemodelan PLTMH direncakan seperti pada gambar 3. Desain pemodelan PLTMH meliputi : kincir overshot wheel dengan sudu berbentuk setengah lingkaran, pompa air, generator berkapasitas kecil (dinamo sepeda), curat (nozzel), pipa PVC, pillow, rangka dari bahan aluminium.

Gambar 3. Desain Pemodelan LTMH Menggunakan Kincir Overshot Wheel

D. Cara kerja pemodelan PLTMH

Cara kerja pemodelan PLTMH menggunakan kincir overshot ini dapat dilihat pada gambar 4.

Gambar 4. Cara Kerja Pemodelan PLTMH

Penjelasan dari cara kerja pemodelan PLTMH yaitu, Pertama pompa akan menghisap air yang terdapat pada bak, kemudian air dialirkan melalui pipa sampai ke sudu kincir hingga kincir berputar. Terjadi energi mekanik saat kincir berputar, kincir terhubung dengan pulley kincir melalui sebuah poros. Dengan sebuah belt, pulley kincir dihubungkan dengan pulley yang terhubung pada rotor generator (pulley generator). Putaran yang terjadi pada kincir akan memutar generator melalui kedua pulley yang terhubung. Generator akan merubah energi mekanik dari kincir menjadi energi listrik. Pada pipa akan dipasang pressure gauge untuk mengukur tekanan air. Untuk mengukur putaran kincir dan generator dipergunakan tachometer. Sedangkan voltmeter dan amperemeter dipergunakan untuk mengukur tegangan dan arus yang dihasilkan oleh generator.

E. Pencatatan Data Pemodelan PLTMH

Pengukuran pada pemodelan PLTMH ini diukur dengan cara merubah jatuhnya air pada kincir dari posisi sudut nozzle 00, 50, 100, 150, 200, 250, 300,350 dan 400, posisi sudut nozzle dapat dilihat pada gambar 5. Parameter yang akan diukur

Mulai

Pengumpulan Alat dan Bahan Merancang pemodelan pembangkit

listrik tenaga mikro hidro

Merakit pemodelan pembangkit listrik tenaga mikro hidro

Uji coba pemodelan pembangkit listrik tenaga mikro hidro

Selesai

Pencatatan Data, Pembuatan Laporan dan Simpulan

Apakah sistem sudah bekerja ?

Perbaikan

Bak

(Air) Pompa Pipa Manometer

Kincir Pulley Tacho

meter

Generator

(9)

I Wayan Budiarsana Saputra: Rancang Bangun Pembangkit Listrik … p-ISSN:1693 – 2951; e-ISSN: 2503-2372 meliputi : debit air, tekanan air, putaran kincir, putaran

generator, tegangan, arus, serta daya output generator dan torsi serta efisiensi. Untuk pengukuran tegangan, arus dan daya output dilakukan pengukuran tanpa beban dan dengan beban lampu 3 watt.

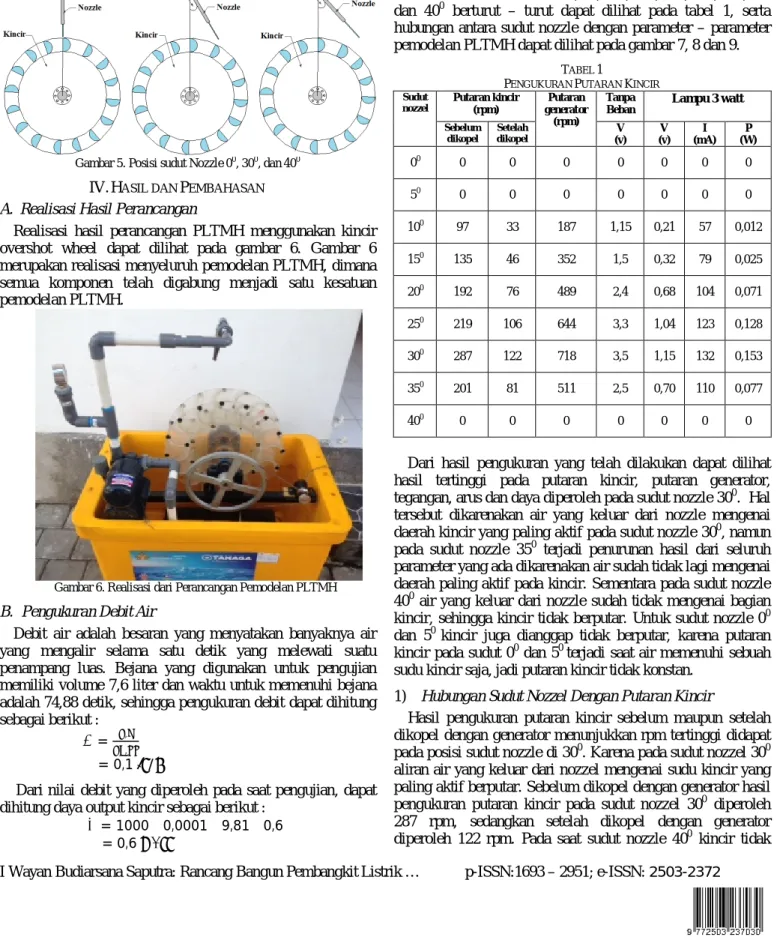

Gambar 5. Posisi sudut Nozzle 00, 300, dan 400

IV. HASIL DAN PEMBAHASAN

A. Realisasi Hasil Perancangan

Realisasi hasil perancangan PLTMH menggunakan kincir overshot wheel dapat dilihat pada gambar 6. Gambar 6 merupakan realisasi menyeluruh pemodelan PLTMH, dimana semua komponen telah digabung menjadi satu kesatuan pemodelan PLTMH.

Gambar 6. Realisasi dari Perancangan Pemodelan PLTMH

B. Pengukuran Debit Air

Debit air adalah besaran yang menyatakan banyaknya air yang mengalir selama satu detik yang melewati suatu penampang luas. Bejana yang digunakan untuk pengujian memiliki volume 7,6 liter dan waktu untuk memenuhi bejana adalah 74,88 detik, sehingga pengukuran debit dapat dihitung sebagai berikut :

= ,

,

= 0,1 /

Dari nilai debit yang diperoleh pada saat pengujian, dapat dihitung daya output kincir sebagai berikut :

= 1000 ∗ 0,0001 ∗ 9,81 ∗ 0,6 = 0,6

Untuk pengukuran tekanan air diperoleh hasil berturut – turut dari sudut nozzle 00, 50, 100, 150, 200, 250, 300,350 dan 400 adalah 25 kg/cm2.

C. Pengukuran Menyeluruh Pada PLTMH

Hasil pengukuran parameter - parameter pada pemodelan PLTMH dari sudut nozzel 00, 50, 100, 150, 200, 250, 300,350 dan 400 berturut – turut dapat dilihat pada tabel 1, serta hubungan antara sudut nozzle dengan parameter – parameter pemodelan PLTMH dapat dilihat pada gambar 7, 8 dan 9.

TABEL 1

PENGUKURAN PUTARAN KINCIR

Sudut nozzel Putaran kincir (rpm) Putaran generator (rpm) Tanpa Beban Lampu 3 watt Sebelum dikopel Setelah dikopel V (v) V (v) I (mA) P (W) 00 ₀ ₀ ₀ ₀ ₀ ₀ ₀ 50 ₀ ₀ ₀ ₀ ₀ ₀ ₀ 100 ₉₇ ₃₃ ₁₈₇ _1,15 _0,21 ₅₇ _0,012 150 135 46 352 1,5 0,32 79 0,025 200 ₁₉₂ ₇₆ ₄₈₉ _2,4 _0,68 ₁₀₄ _0,071 250 219 106 644 3,3 1,04 123 0,128 300 287 122 718 3,5 1,15 132 0,153 350 ₂₀₁ ₈₁ ₅₁₁ _2,5 _0,70 ₁₁₀ _0,077 400 ₀ ₀ ₀ ₀ ₀ ₀ ₀

Dari hasil pengukuran yang telah dilakukan dapat dilihat hasil tertinggi pada putaran kincir, putaran generator, tegangan, arus dan daya diperoleh pada sudut nozzle 300. Hal tersebut dikarenakan air yang keluar dari nozzle mengenai daerah kincir yang paling aktif pada sudut nozzle 300, namun pada sudut nozzle 350 terjadi penurunan hasil dari seluruh parameter yang ada dikarenakan air sudah tidak lagi mengenai daerah paling aktif pada kincir. Sementara pada sudut nozzle 400 air yang keluar dari nozzle sudah tidak mengenai bagian kincir, sehingga kincir tidak berputar. Untuk sudut nozzle 00 dan 50 kincir juga dianggap tidak berputar, karena putaran kincir pada sudut 00 dan 50 terjadi saat air memenuhi sebuah sudu kincir saja, jadi putaran kincir tidak konstan.

1) Hubungan Sudut Nozzel Dengan Putaran Kincir

Hasil pengukuran putaran kincir sebelum maupun setelah dikopel dengan generator menunjukkan rpm tertinggi didapat pada posisi sudut nozzle di 300. Karena pada sudut nozzel 300 aliran air yang keluar dari nozzel mengenai sudu kincir yang paling aktif berputar. Sebelum dikopel dengan generator hasil pengukuran putaran kincir pada sudut nozzel 300 diperoleh 287 rpm, sedangkan setelah dikopel dengan generator diperoleh 122 rpm. Pada saat sudut nozzle 400 kincir tidak

(10)

ISSN 1693– 2951 I Wayan Budiarsana Saputra: Rancang Bangun Pembangkit Listrik … berputar dikarenakan air yang keluar dari nozzle sudah tidak

lagi mengenai kincir, sama halnya untuk sudut nozzle 00 dan 50 karena kincir tidak berputar secara konstan dan maka dianggap tidak berputar. Hubungan sudut nozzle dengan putaran kincir dapat dilihat pada gambar 7.

Gambar 7. Hubungan Sudut Nozzle Dengan Putaran Kincir Setelah Dikopel

2) Hubungan Sudut Nozzle Dengan Putaran Generator Hasil pengukuran putaran generator menunjukkan putaran tertinggi pada sudut nozzle 300, karena pada pengukuran putaran kincir rpm tertinggi juga terukur pada sudut 300. Putaran generator tertinggi pada sudut 300 adalah 718 rpm, nilai tersebut didapat karena rasio pulley antara kincir dan generator adalah 1 : 5. Pada saat sudut nozzle 400 kincir tidak berputar dikarenakan air yang keluar dari nozzle sudah tidak lagi mengenai kincir, sama halnya untuk sudut nozzle 00 dan 50 karena kincir tidak berputar secara konstan dan dianggap tidak berputar, maka generator juga dianggap tidak berputar. Hubungan sudut nozzle dengan putaran generator dapat dilihat pada gambar 8.

Gambar 8. Hubungan Sudut Nozzel Dengan Putaran Generator

3) Hubungan Sudut Nozzle Dengan Daya Output

Hasil pengukuran daya generator yang dilakukan pada saat generator diberikan beban lampu 3 watt. Hasil pengukuran daya generator diperoleh dari hasil perkalian (Tegangan * Arus) generator yang terukur. Pada pengukuran daya

generator, daya tertinggi diperoleh pada pemodelan

pembangkit listrik tenaga mikro hidro saat sudut nozzel 300 dengan nilai daya 0,1560 watt. Pada sudut nozzle 350 daya yang dihasilkan generator menurun. Pada sudut nozzle 200, 250, dan 300 lampu dapat menyala namun redup, dan Pada sudut nozzle 350 walaupun daya generator menurun tapi lampu tetap menyala namun redup. Hubungan sudut nozzle dengan daya output dapat dilihat pada gambar 9.

Gambar 9. Hubungan Sudut Nozzel Dengan Daya Output Generator

D. Perhitungan Torsi

Dari pengukuran yang telah dilakukan dapat dikatakan kincir kurang mampu memutar atau memberikan tenaga pada generator sehingga generator tidak menghasilkan daya output yang maksimal.

Daya nominal generator adalah 6 watt dan kecepatan putaran nominal generator adalah 1800 rpm, maka torsi pada generator dapat dihitung sebagai berikut :

=

∗ , ∗

= 0,032

Daya output dan kecepatan putaran kincir berbeda setiap pergantian sudut nozzelnya, untuk keseluruhan perhitungan torsi pada setiap sudut nozzle dapat dilihat pada tabel 2. Perhitungan torsi kincir pada sudut nozzle 300 dapat dihitung sebagai berikut :

= , ∗ , ∗ = 0,012 TABEL 2 0 0 33 46 76 106 122 81 0 0 20 40 60 80 100 120 140 0˚ 5˚ 10˚ 15˚ 20˚ 25˚ 30˚ 35˚ 40˚ P u ta ra n S e te la h D ik o p e l Sudut Nozzle 0 0 187 352 489 644 718 511 0 0 100 200 300 400 500 600 700 800 0˚ 5˚ 10˚ 15˚ 20˚ 25˚ 30˚ 35˚ 40˚ P u ta ra n G e n e ra to r Sudut Nozzle 0 0 0,012 0,025 0,071 0,128 0,153 0,077 0 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0,18 0˚ 5˚ 10˚ 15˚ 20˚ 25˚ 30˚ 35˚ 40˚ D a ya O u tp u t Sudut Nozzle

(11)

I Wayan Budiarsana Saputra: Rancang Bangun Pembangkit Listrik … p-ISSN:1693 – 2951; e-ISSN: 2503-2372 PERHITUNGAN TORSI

Sudut Nozzle Torsi (Nm)

00 0 50 0 100 0,0035 150 0,0052 200 0,0089 250 0,0115 300 0,012 350 0,0094 400 0

Dari perhitungan yang telah dilakukan, diperoleh torsi terbesar pada sudut nozzel 300 adalah 0,012 Nm. Kecepatan putaran kincir yang lebih rendah dari kecepatan putaran generator akan menghasilkan torsi yang cukup untuk memutar generator.

E. Analisis Pemodelan PLTMH

Putaran kincir yang kurang mampu memutar generator menyebabkan daya output yang kecil. Agar kincir dapat memutar generator secara optimal, dapat dilakukan dengan cara :

1) Torsi kincir dibuat 0,032 Nm, dengan kecepatan putaran yang tetap

Karena memiliki kecepatan putaran tertinggi sebagai contoh kecepatan putaran kincir yang digunakan adalah pada saat sudut nozzle 300:

= 0,032 2 = 0,40

Agar kincir dapat menghasilkan torsi 0,032 Nm dan daya sebesar 0,40 watt maka ketinggian jatuh air (H) dan kapasitas aliran air (Q) harus diubah agar dapat menghasilkan daya yang diinginkan.

0,40 = (1000) ∗ ( ) ∗ (9,81) ∗ ( )

( )( )= 0,00004

Jika nilai ketinggian jatuh air (H) tetap, maka nilai debit air (Q) harus dirubah.

Gambar 10. Perbandingan Debit Terhadap Daya Output

Dari gambar 10 dapat diketahui untuk mendapatkan nilai torsi 0,032 Nm dan daya output 0,4 watt, maka nilai debit air (Q) harus diperbesar dari 0,1 lt/s menjadi 0,167 lt/s.

Dari hasil pengukuran serta pengujian yang dilakukan pada pemodelan pembangkit listrik tenaga mikro hidro ini, diketahui aliran air atau debit yang dihasilkan adalah 0,1 lt/s. Debit tersebut kurang mampu memutar kincir dan generator untuk menghasilkan daya output yang maksimal. Untuk memutar kincir serta generator agar menghasilkan daya output yang maksimal dibutuhkan aliran air atau debit sebesar 0,167 lt/s. Dari selisih aliran air atau debit tersebut dapat diperoleh persentase error, yaitu :

% = , ,

, 100 %

= 40 %

Jika nilai debit air (Q) tetap, maka nilai ketinggian jatuh air (H) harus dirubah.

Gambar 11. Perbandingan Head Terhadap Daya Output

Dari gambar 11 dapat dilihat untuk mendapatkan nilai torsi 0,032 Nm dan daya output 0,4 watt, maka nilai ketinggian jatuh air (H) harus diperbesar dari 0,6 m menjadi 1 m.

Dari hasil pengukuran serta pengujian yang dilakukan pada pemodelan pembangkit listrik tenaga mikro hidro ini, diketahui ketinggian jatuh air yang adalah 0,6 meter. Head tersebut kurang mampu memutar kincir dan generator untuk menghasilkan daya output yang maksimal. Sedangkan untuk memutar kincir serta generator agar menghasilkan daya output yang maksimal dibutuhkan ketinggian jatuh air dengan tinggi 1 meter. Dari selisih ketinggian jatuh air tersebut dapat diperoleh persentase error, yaitu :

% = , 100 %

= 40 %

2) Torsi kincir dibuat 0,032 Nm, dengan daya output turbin yang tetap

Sebagai ilustrasi daya output yang digunakan adalah pada saat sudut nozzle 300, dimana nilai daya output pada sudut nozzle 300 adalah 0,153 watt. Torsi kincir dibuat agar bernilai 0,032 Nm dengan daya output yang tetap yaitu 0,153 watt, sehingga nilai ketinggian jatuh air (H) dan nilai debit air (Q) tidak dirubah. 0,153 = 0,00053 2 0 0,1 0,2 0,3 0,4 0,5 0,1 0,167 D ay a O u tp u t Debit 0 0,1 0,2 0,3 0,4 0,5 0,6 1 D a ya O u tp u t Head

(12)

ISSN 1693– 2951 I Wayan Budiarsana Saputra: Rancang Bangun Pembangkit Listrik … = ,

,

= 45,6

Pada pengukuran putaran kincir dan putaran generator, rasio pulley yang digunakan adalah 5 : 1. Pada sudut nozzle 300 putaran kincir diperoleh 122 rpm, sedangkan putaran generator 718 rpm. Pada analisi ini untuk memperoleh torsi 0,032 Nm, diperlukan kecepatan kincir 45,6 rpm untuk memutar generator hingga 718 rpm. Sehingga dibutuhkan perbandingan rasio pulley 15 : 1 antara putaran kincir dengan putaran generator.

F. Efisiensi Pemodelan PLTMH

Efisiensi pada pemodelan PLTMH ini diperoleh dari hasil bagi daya output dengan daya input. Daya output tertinggi pemodelan ini adalah 0,153 watt pada sudut nozzle 300, sedangkan daya input adalah 0,6 watt, sehingga efisiensi pemodelan PLTMH ini adalah :

ɳ = = ,

,

= 0,255

Jadi efisiensi pemodelan PLTMH ini adalah 0,255 atau 25,5%.

V. KESIMPULAN

Kesimpulan dari penelitian ini adalah sebagai berikut : 1. Telah dibangun pembangkit listrik tenaga mikro hidro

yang menggunakan kincir overshot wheel berbentuk setengah lingkaran dengan jumlah sudu 16 buah. Dengan sudut jatuhnya air atau sudut nozzle mulai dari 00, 50, 100, 150, 200, 250, 300, 350 dan 400, dimana efisiensi tertinggi didapat pada sudut 300 sebesar 25,5 %.

2. Kinerja dari pemodelan pembangkit listrik tenaga mikro hidro yang dibangun masih belum maksimal, dimana torsi dari generator adalah 0,032 Nm, sedangkan torsi kincir yang paling tinggi adalah 0,012 Nm pada sudut nozzle 300. Dari perbandingan torsi generator dengan torsi kincir, dapat diketahui putaran kincir kurang mampu untuk memutar generator secara maksimal.

3. Persentase error dari pemodelan pembangkit listrik tenaga mikro hidro yang dibangun dapat diketahui dari persentase error debit air (Q) serta persentase error ketinggian jatuhnya air (H). Persentase error pemodelan pembangkit listrik tenaga mikro hidro yang dibangun adalah 40 %.

REFERENSI

[1] M T. H. Kristiati. Sumber Energi Penghasil Listrik. Cetakan Pertama.Citra Aji Parama. Yogyakarta. 2011.

[2] D N.K.P. Negara.“Kajian Potensi Pengembangan Pembangkit Listrik Tenaga Mikrohidro Memanfaatkan Aliran Sungai Kelampuak di Desa Tamblang-Buleleng”. Bali : Universitas Udayana. 2009.

[3] A. Subandono.“Pembangkit Listrik Tenaga Mikro Hidro”. Kediri : Universitas Pawyatan Daha Kediri. 2012.

[4] D. Daryanto., Y. Fitrianto. Perencanaan PLTMH Saluran sekunder Kali Logung Desa Sadang, Kecamatan Jekulo, Kudus. 2007

[5] D I. Setiawan. Rancang bangun simulator pembangkit listrik tenaga mikrohidro (PLTMH). 2014

[8] P A. Hendarto.“Pemanfaatan pemandian umum untuk pembangkit listrik tenaga mikrohidro (PLTMh) menggunakan kincir tipe overshot”. Surakarta : Universitas Muhammadiyah Surakarta. 2012.

[9] F H. Sholihah.“Rancang bangun prototipe pembangkit listrik tenaga mikrohidro (PLTMH)”. Surabaya : PENS-ITS. 2012

[10] D P. D. Suparyawan., I N. S. Kumara., W G. Ariastina.“Studi Perencanaan Pembangkit Listrik Mikrohidro Di Desa Sambangan Kabupaten Buleleng Bali”.Majalah Ilmiah Teknologi Elektro. Vol. 12 No. 2. 2013.

[11] W. Paryatmo. Turbin Air. Yogyakarta : Graha Ilmu. 2007.

[12] P. Oliver.“Small hydro power: technology and Current status,” Renew. Sustain. Energy Rev. J. Elsevier Sci. Ltd, pp. 537–556, Feb. 2002. [13] L. Jasa.“Mengatasi Krisis Energi Dengan Memanfaatkan Aliran

Pangkung Sebagai Sumber Pembangkit Listrik Alternatif”.Majalah Ilmiah Teknologi Elektro. Vol. 9 No. 2. 2010.

[14] L. Jasa.“Investigasi sudut Nozzle dan sudut kelengkungan sudu turbin air untuk peningkatan efisiensi mikro hidro”. Surabaya : ITS. 2015.
