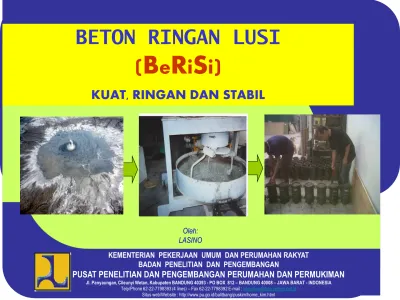

BETON RINGAN LUSI
(B
e
R
i
S
i
)
KUAT, RINGAN DAN STABIL
Oleh: LASINO
PENDAHULUAN
BETON RINGAN LUSI (BERISI) MERUPAKAN KOMPONEN BETON
YANG DIBENTUK DARI BAHAN LUMPUR SIDOARJO (LUSI) DENGAN BAHAN PENGIKAT SEMEN PORTLAND, MEMILIKI BOBOT YANG RINGAN, MUTU SEDANG DAN BENTUK YANG STABIL.
AGREGAT : KERIKIL, PASIR DAN ABU, DIBUAT DARI BAHAN LUMPUR SIDOARJO MELALUI PROSES PEMBAKARAN SEHINGGA DIPEROLEH MATERIAL YANG RINGAN, KUAT, TAHAN TERHADAP SUHU TINGGI DAN LINGKUNGAN AGRESIF.
DALAM PEMBUATAN AGREGAT LUSI DAPAT DITAMBAHKAN BAHAN SUBSTITUSI DENGAN ABU BATU BARA ATAU ABU SEKAM PADI.
BETON INI COCOK UNTUK KONSTRUKSI YANG MEMERLUKAN KETAHAN API, PENYERAPAN SUARA DAN SUHU, BOBOT RINGAN DAN TERPAPAR GARAM SULFAT DAN KLORIDA.
PETA LUMPUR
PSDG BADAN GEOLOGI-KESDM
Tahun 2015
Penelitian yang Telah Dilakukan
Tahun pelaksanaan :
Tahun 2006-2008: Karakteristik bahan baku (LUSI), Bata merah, genteng
agregat buatan conblock & paving block dg substitusi ABB;
Tahun 2009 : Unit produksi bata merah di Sidoarjo Jawa Timur;
Tahun 20013 : Agregat buatan skala penuh dg bahan substitusi ABB & abu
sekam padi di Loka Cilacap;
Tahun 20014 : Panel ringan (sandwich panel) dengan inti stryrrofoam.
KONDISI SAAT INI
Melimpahnya lumpur Sidoarjo (LuSi) dan bahan limbah dari kegiatan industri, dan pertanian berupa abu batu bara dan abu sekam padi.
Perlu dimanfaatkan untuk bahan bangunan guna memenuhi kebutuhan
dan pengurangan dampak lingkungan. (BB ekologis)
Salah satu bahan yang dapat dikembangkan adalah Agregat Ringan melalui proses pembakaran sehingga diperolah material yang kuat, ringan
dan stabil sehingga dapat digunakan dalam pembuatan beton ringan.
Beton ringan yang dihasilkan dapat memenuhi persyaratan untuk struktural dengan kekuatan nominal 200 Kg/cm2 , tahan terhadap suhu
TERDAPAT 2 ISSUE UTAMA ;
1. ADANYA BHN LUMPUR YG MELIMPAH & BLM
DIMANFAATKAN SCR OPTIMAL
(MERENDAM KAWASAN, MENGG. LINGK & KONFLIK SOSIAL)
2. KEB. KOMP BANG & PELUANG USAHA/PENINGK EKONOMI
HIPOTESA
LUMPUR SIDOARJO (LUSI) DENGAN UNSUR KIMIA YG TERDIRI DARI SILIKA, ALUMINA DAN BESI, DIPERKIRAKAN DPT DIKEMBANGKAN SBG AGREGAT RINGAN MELALUI PROSES PEMBAKARAN DGN MODIFIKASI PENAMBAHAN BAHAN SUBSTITUSI SHG AKAN DIPEROLEH SUATU PRODUK AGREGAT YG KERAS, KUAT DAN STABIL.
BAHAN & METODA PENELITIAN
BAHAN
• LUMPUR SIDOARJO (LUSI) SEBAGAI BAHAN UTAMA.
• ABU SEKAM PADI/ABB SBG BAHAN TAMBAHAN (PENSTABIL).
METODA PENELITIAN
METODA YG DIGUNAKAN ADALAH EKSPERIMENTAL, DG MELAKUKAN PERC. LABORATORIUM DARI BERBAGAI VARIASI CAMPURAN, SUHU & WAKTU BAKAR UTK MEDPTKAN HASIL YG OPTIMAL.
PEMBUATAN AGREGAT DAN MIKRO LUSI :
• SUHU BAKAR : 2 VARIASI 900 oC - 1000 oC
SASARAN
• DIHASILKANNYA AGREGAT RINGAN DAN BETON RINGAN DR LUSI,
• MENINGKATKAN NILAI GUNA LUSI, MENGURANGI DAMPAK
LINGKUNGAN & MENDUKUNG PENYEDIAAN BAHAN BANGUNAN,
• TERSEDIANYA PETUNUK TEKNIS PEMBUATAN BETON RINGAN DARI
LUSI.
MANFAAT/BENEFIT
• TUMBUH DAN BERKEMBANGNYA PROPDUKSI AGREGAT RINGAN DAN
BETON RINGAN DARI LUSI
HASIL PENELITIAN
HASIL KUNJUNGAN LAPANGAN
1. Dinas Pekerjan Umum Cipta Karya Kabupaten Sidoarjo,
HASIL PENGUJIAN BAHAN BAKU/LUSI
SIFAT FISIS
• Indeks plstis (IP) = 37,4 (sangat plastis)
• Klasifikasi = CH (Lanau platisitas tinggi)
• Nilai DSe = 1,00 (peka terhadap pengeringan)
• Susut kering = 7,10 % (peka terhadap pengeringan)
• Kuat lentur = 11,29 kg/cm2 (cukup baik, min. 10 kg/cm2)
ANALISIS KIMIA
• Kadar SiO2 = 52,70 % (syarat 50 – 70 %) • Kadar Al2O3 = 26,35 % (syarat 10 – 35 %) • Kadar Fe2O3 = 8,51 % (syarat 2 – 8 %) • Kadar CaO = 1,97 % (syarat 0,5 – 15 %) • Kadar MgO = 2,53 % (syarat 0,2 – 5 %) • Kadar SO3 = 0,98 % (syarat 0 – 0,5 %) • Hilang pijar = 1,92 % (syarat 3 – 12 %)
PENGUJIAN SIFAT POZOLANIK MIKRO LUSI
HASIL UJI SIFAT POZOLANIK :
- CONTOH MIKRO LUSI TERMASUK MUTU I, DG WAKTU IKAT 24 JAM (MAKS 3 HARI) - CONTOH FLY ASH TERMASUK MUTU II, DG WAKTU IKAT 2 X 24 JAM.
Proses produksi agregat
Penyimpanan
Bahan baku Pengeringan
Mesin Peletaiser
Tungku
Bakar
Mesin Crusher Mesin Penyaring/ SreenPenyimpanan
Kerikil, Pasir dan abu Kerikil (20 mm)Proses pembuatan Mikro Lusi
Bahan baku / Tanah Pengeringan alami Penyaringan (Lolos 2,0 cm)Tungku
Bakar
Mesin Dishmill Penyaring (lolos 100 mesh) Penyimpanan Mikro LusiHASIL PENGUJIAN AGRETAT
Bandung, Januari 2007
No Uraian uji Hasil uji Syarat mutu
(utk beton struktural) 1 Berat jenis, ... gr/cc 1,31 1,0 -1,8
2 Penyerapan air, ... % 18,35 Maks. 20,0 3 Bobot isi,
- gembur, ... kg/lt 0,61 -- padat, ... kg/lt 0,65
HASIL PENGUJIAN BETON RINGAN (rata-rata)
Campuran A
• Kuat tekan, kg/cm2 = 181,34; kuat lentur = 28,5; kuat tarik = 20,4 • Densitas = 1,32
Campuran B
• Kuat tekan, kg/cm2 = 202,00; kuat lentur = 33,2; kuat tarik = 25,6 • Densitas = 1,34
Campuran C
• Kuat tekan, kg/cm2 = 204,70; kuat lentur = 33,8; kuat tarik = 32,4 • Densitas = 1,37
GRAFIK HASIL PENGUJIAN BETON RINGAN (rata-rata)
0.00 50.00 100.00 150.00 200.00 250.00 K u at T eka n R at a -R at a (kg /cm2)Hasil Pengujian Kuat Tekan Beton Ringan
Camp.A0 Camp.A1 Camp.B Camp.C 3 hr 3 hr 3 hr 3 hr 7 hr 7 hr 7 hr 7 hr 28 hr 28 hr 28 hr 28 hr
Campuran C: semen = 286 Kerikil lusi = 140 Pasir lusi = 300 mikro lusi = 90 air = 200 additive = 17 Campuran B: semen = 250 Kerikil lusi = 183 Pasir lusi = 268 mikro lusi = 80 air = 180 additive = 15 Campuran A1: semen = 232 Kerikil lusi = 226 Pasir lusi = 251 mikro lusi = 74 air = 166 additive = 14
GRAFIK HASIL PENGUJIAN BETON RINGAN (rata-rata)
0.0 5.0 10.0 15.0 20.0 25.0 30.0 35.0 Ku a t T e k a n Rat a -Rat a ( k g /c m 2 )Hasil pengujian kuat tarik beton ringan umur 28 hari
Camp.A Camp.B Camp.C Camp.A Camp.B Camp.C
GRAFIK HASIL PENGUJIAN BETON RINGAN (rata-rata)
25.0 26.0 27.0 28.0 29.0 30.0 31.0 32.0 33.0 34.0 35.0 Ku a t T e k a n Ra ta -Rat a ( k g /c m 2 )Hasil pengujian kuat lentur beton ringan umur 28 hari
Camp.A Camp.B Camp.C Camp.A Camp.B Camp.C
HASIL PENGUJIAN MORTAR SIFAT POZOLANIK
No Uraian bahan Umur uji (hari) Kuat tekan rata-rata (Kg/cm2)
1 Mikro lusi 14 100,4
2 Mikro lusi 28 103,4
3 Fly Ash 14 67,8
4 Fly Ash 28 81,2
No Uraian bahan Umur uji (hari) Kuat tekan rata-rata (Kg/cm2)
1 Bata polimer – A1 14 18,9 2 Bata polimer – A2 14 24,2 3 Bata polimer – A3 14 19,0
4 Bata polimer – A4 14 15,2
Keterangan : Campuran A1 : tanah LUSI 100% + Fly Ash 0% + Additive 1 %, Campuran A2 : tanah LUSI 90% + Fly Ash 10% + Additive 1 %, Campuran A3 : tanah LUSI 80% + Fly Ash 20% + Additive 1 %, Campuran A4 : tanah LUSI 70% + Fly Ash 30% + Additive 1 %,
KESIMPULAN :
1. LUMPUR SIDOARJO DPT DIKEMBANGKAN SBG AGREGAT RINGAN
(LIGHT WEIGH AGGREGATES) DAN MIKRO LUSI;
2. KARENA SIFATNYA YG SANGAT PLASTIS, DIPERLUKAN BAHAN SUBSTITUSI YAITU ABU SEKAM PADI ATAU ABU BATU BARA; 3. SUHU BAKAR YG DIPERLUKAN UTK PEMBUATAN AGREGAT
ADALAH 1000 oC;
4. AGREGAT YANG DIHASILKAN CUKUP BAIK, KUAT, RINGAN DAN STABIL. 5. PEMBUATAN BETON DENGAN AGREGAT LUSI DAN BAHAN PENGIKAT
SEMEN PORTLAND DAPAT MENGHASILKAN KEKUATAN TEKAN RATA-RATA 200 KG/CM2;
6. HASIL PEMBAKARAN JUGA DAPAT DIKEMBANGKAN MENJADI MIKRO LUSI YG MEMPUNYAI SIFAT POZOLANIK SANGAT BAIK.
SARAN
PERLU DIKEMBANGKAN DALAM BENTUK PRODUK KOMPONEN DAN CONTOH BANGUNAN SEBAGAI UJI COBA PENERAPAN.
