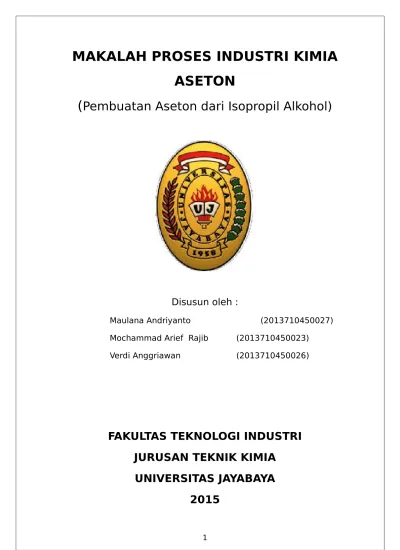

MAKALAH PROSES INDUSTRI KIMIA

ASETON

(

Pembuatan Aseton dari Isopropil Alkohol)

Disusun oleh :

Maulana Andriyanto (2013710450027) Mochammad Arief Rajib (2013710450023)

Verdi Anggriawan (2013710450026)

FAKULTAS TEKNOLOGI INDUSTRI

JURUSAN TEKNIK KIMIA

UNIVERSITAS JAYABAYA

2015

DAFTAR ISI

DAFTAR ISI i

DAFTAR GAMBAR ii

KATA PENGANTAR iii

BAB 1 PENDAHULUAN 1

1.1 Sejarah 1

1.2 Bahan Baku 2

1.2.1 Proses Cumene Hydroperoxide 2 1.2.2 Proses Dehidrogenasi Isopropil Alkohol 2 1.2.3 Proses Oksidasi Isopropil Alkohol 3

1.3 Spesifikasi 3

1.3.1 Spesifikasi Bahan Baku 3

1.3.2 Spesifikasi Produk 4

1.4 Penggunaan produk 5

BAB 2 RANCANGAN PROSES 6

2.1 Dehidrogenasi Isopropil Alkohol 6

2.2 Diagram Alir 7 2.3 Keterangan Alat 7 BAB 3 PENUTUP 13 3.1 Kesimpulan 13 DAFTAR PUSTAKA 14

DAFTAR GAMBAR

Gambar 2.2 Diagram Alir Pembuatan Aseton 7

Gambar 2.3Keterangan Alat 7

1. Penampung Isopropil Alkohol 7

2. Vaporizer 8

3. Multubular Fix Bed Reactor 8 4. Molten Salt Furnace 9 5. Horizontal Condenser

10

6. Separator Flash Drum 10

7. Water Scrubber 11

8. Distillation I (Acetone) 12

9. Distillation II (Isopropyl Alcohol) 12

KATA PENGANTAR

Puji dan syukur penulis panjatkan ke hadirat ALLAH SWT, karena berkat limpahan rahmat dan karunia-nya sehingga penulis dapat menyusun makalah ini dengan baik dan tepat pada waktunya. Dengan judul “Pembuatan Aseton dengan Proses Dehidrgenasi dari Isopropil Alkohol”.

Penulis menyadari bahwa masih banyak kekurangan yang mendasar pada makalah ini. Oleh karena itu kami meminta pembaca untuk memberikan saran serta kritik yang dapat membangun penulis. Kritik dari pembaca sangat penulis harapkan untuk penyempurnaan makalah ini.

Akhir kata semoga makalah ini dapat memberikan manfaat bagi kita sekalian.

Kelompok VII

BAB 1

PENDAHULUAN

1.1.Sejarah

Aseton, CH3COCH3, merupakan salah satu senyawa alifatik

keton yang sangat penting. Pada umumnya aseton digunakan sebagai solven untuk beberapa polimer. Penggunaan yang bersifat komersial adalah penggunaan sebagai senyawa intermediet dalam pembuatan methyl methacrylate, bisphenol A, diaseton alcohol dan produk – produk lain

Aseton banyak dipakai pada industri selulosa asetat, cat, serat, plastik, karet, kosmetik, perekat, pernis, penyamakan kulit, pembuatan minyak pelumas, dan proses ekstraksi juga sebagai bahan baku pembuaan methyl isobutyl ketone. Aseton pertama kali dihasilkan dengan cara distilasi kering dari kalsium asetat. Kemudian setelah perang dunia ke-1 proses pembuatan aseton digantikan dengan fermentasi karbohidrat menjadi aseton, buthyl dan etil-alkohol. Kemudian pada tahun 1920 proses dehydrogenasi 2-propanol mulai digunakan untuk memproduksi aseton.

Pada pertengahan tahun 1960 proses oksidasi propene digunakan sebagai bahan baku pembuatan aseton. Dan pada tahun 1976 oksidasi cumene menjadi phenol dan aseton mulai digunakan.

Kebutuhan aseton di indonesia semakin lama semakin meningkat tapi sampai saat ini masih belum ada perusahaan di indonesia yang masih memproduksinya. Untuk memenuhi

kebutuhan dalam negeri, indonesia masih mendatangkan aseton dari negara lain seperti : Amerika Serikat, Belanda, Cina, Korea, Jepang, dan Singapura.

1.2. Bahan Baku

Aseton dapat dibuat dengan menggunakan proses Cumene Hydroperoxide (dengan bahan baku cumene), proses dehidrogenasi Isopropil Alkohol (dengan bahan baku isopropyl alcohol isopropil alcohol dengan katalis kombinasi ZnO dan ZrO), dan proses Oksidasi Isopropil Alkohol (dengan bahan baku propilen). Berikut proses singkatnya :

1.2.1. Proses Cumene Hydroperoxide

Pada proses cumene hydroperoxide, mula-mula cumene dioksidasi menjadi cumene hydroperoxide dengan udara atmosfer atau udara kaya oksigen dalam satu atau beberapa oksidiser. Temperatur yang digunakan adalah antara 80–130 o_{C dengan tekanan 620 kPa, serta}

dengan penambahan Na2CO3. Sanjutnya produk reaktor

dievaporasikan. Kemudian dengan penambahan asam akan terjadi reaksi pembelahan cumene hydroperoxide menjadi suatu campuran yang terdiri dari phenol, aseton dan berbagai produk lain seperti cumylphenols, acetophenols, dimethylphenylcarbinol,α-methylstyrene dan hidroxyaseton. Campuran ini kemudian dinetralkan dengan menambahkan larutan natrium phenoxide atau basa yang lain atau dengan resin penukaran ion (ion exchanger resin). Setelah itu, campuran dipisahkan dan crude aseton diperoleh dengan cara distilasi.

1.2.2. Proses Dehidrogenasi Isopropil Alkohol Reaksi dehidrogenasi Isopropil Alkohol bersifat endotermik. Sehingga untuk mendapatkan konversi yang cukup tinggi, dibutuhkan suhu yang cukup tinggi pula. Pada pembuatan aseton dengan proses dehidrogenasi katalitik isopropanol (isopropil alkohol) digunakan katalis kombinasi ZnO dan ZrO dalam prosesnya. Proses dehidrogenasi ini berjalan pada pada fasa gas suhu 350o_C

dan tekanan ± 2 atm. Isopropil benzene sebelum masuk ke dalam reaktor diubah kedalam fasa gas di dalam vaporizer. Produk yang dihasilkan oleh reaktor adalah Aseton sebagai produk utama serta produk samping lainnya berupa gas hydrogen, sisa Isopropil Alkohol yang

tidak bereaksi, Propylene, dan Air.

1.2.3. Proses Oksidasi Isopropil Alkohol

Pada proses ini Isopropil alkohol didapat dari mereaksikan Propilen dengan H2O. Selain direaksikan dengan H2O, Propilen juga direaksikan dengan O2 dan menghasilkan Acrolein. Kemudian Isopropil Alkohol direaksikan dengan Acrolein dan menghasilkan Aseton serta Alil Alkohol. Selain itu, Isopropil Alkohol juga ada yang direaksikan dengan Oksigen akan menghasilkan Hidrogen Peroksida dan Aseton. Setelah itu, kedua hasil tersebut direaksikan dan menghasilkan produk akhir Gliserol.

1.3. Spesifikasi

1.3.1. Spesifikasi Bahan Baku

Isopropil Alkohol dengan nama lain isopropanol, 2-propanol, dimetil-karbinol mempunayi sifat-sifat: a. Sifat Fisis

- Rumus molekul : C3H7OH

- Rumus bangun :

- Berat molekul, g/gmol : 60,10

- Kenampakan : cairan tak berwarna - Titik didih, 0_{C : 82,3} - Titik beku, 0_{C : -88,5} - Refractive index (20o_{C) : 1,3772} - Viskositas (20o_{C), cP : 2,4} - Densitas (20o_C),g/cm3 _{: 0,7854} - Specific Gravity (20o_{C) : 0,7864} - Temperatur kritis, o_{C : 235,2}

- Tekanan kritis (20o_{C), kPa : 4,764}

b. Sifat Kimia

1. Isopropil Alkohol didehidrogenasi membentuk Aseton dengan katalis bermacam-macam seperti logam, oksida dan campuran logam dengan oksidanya.

2. Isopropil Alkohol dapat juga dioksidasi secara parsial membentuk Aseton dengan katalis yang sama dengan proses dehidrogenasi.

3. Dengan asam halogen dihasilkan Isopropil Halida.

4. Bereaksi dengan logam-logam aktif seperti sodium dan potasium membentuk Metal Isopropoksida dan hidrogen. Alumina Isopropoksida dapat dihasilkan dari reflux Isopropil Alkohol 99%, aluminium dengan katalis

Merkuri Oksida.

5. Dengan Asam Asetat dan katalis Asam Sulfat dapat membentuk Isopropil Asetat. Dengan Etilen Oksida atau Propilen Oksida dengan katalis basa sepertiNaOH akan membentuk Eter Alkohol dari Isopropil Alkohol.

1.3.2. Spesifikasi Produk

Produk Utama (Acetone) Aseton dengan nama lain 2-propanon, Dimetil Ketone mempunyaisifat-sifat sebagai berikut:

a. Sifat Fisis

-Rumus molekul : C3H6O

-Rumus bangun :

Berat molekul, g/gmol : 58,08

Kenampakan : cairan tak berwarna Titik didih, °C : 56,29 Titik beku, °C : -94,6 - Refractive index (20 °C) : 1,3588 Viskositas (20 °C),cP : 0,32 - Specific Gravity (20 °C) : 0,783

Temperatur kritis, °C : 235,05 - Tekanan kritis (20 °C),

kPa : 4.701

- Sangat larut dalam air. b. Sifat Kimia

1. Dengan proses pirolisa akan membentuk Ketena

2. Aseton dapat dikondensasi dengan asetilen membentuk 2 metil 3 butynediol,suatu intermediate untuk Isoprene.

3. Dengan Hidrogen Sianida dalam kondisi basa akan menghasilkan Aseton Sianohidrin.

Produk samping dari pengolahan isopropyl alcohol menjadi aseton adalah Hydrogen (H2) dengan spesifikasi sebagai

berikut :

- Rumus molekul : H2

- Kenampakan : gas tak berwarna - Titik didih, ⁰C : -252,87

- Titik lebur : 252,76 - Tidak larut dalam air

1.4 Penggunaan Produk

Aseton merupakan bahan baku sintetis organik yang penting untuk produksi epoxy resin, polikarbonat, kaca, farmasi, pestisida dan sebagainya. Juga merupakan pelarut yang baik untuk pelapis, perekat, silinder asetilena. Juga digunakan sebagai pengencer, bahan pembersih, agen ekstraksi. Atau manufaktur anhidrida asetat, diaseton alkohol, kloroform, iodoform, resin epoksi, poliisoprena karet, metil metakrilat, dan bahan penting lainnya. Dalam bubuk tanpa asap, seluloid, selulosa asetat, cat dan industri lainnya sebagai pelarut. Dalam minyak dan industri lainnya sebagai agen ekstraksi.

BAB 2

RANCANGAN PROSES

2.1. Dehidrogenasi Isopropil Alkohol Proses Dehidrogenasi Isopropil Alkohol

Proses yang sangat penting untuk memproduksi Aseton adalah dehidrogenasi katalitik dimana reaksinya adalah

endotermis.

Reaksi:

C3H8O + 66,5 kJmol (pada 372oC)

C3H6O+ H2

Pada proses ini Isopropil Alkohol diuapkan dengan

vaporizer dan dipanaskan dalam HE dengan menggunakan steam kemudian dimasukkan ke dalam multiturbular fixed bed reactor. Ada sejumlah katalis yang dapat digunakan

dalam proses ini yaitu kombinasi zinc oxide- zirconium oxide, kombinasi copperchromium oxide, copper, silicon dioxid.

Dengan proses ini konversi dapat mencapai 75-98% dan yield dapat mencapai 85-90%.Gas panas keluar dari reaktor yang terdiri dari Isopropil Alkohol, Aseton, dan Hidrogen dilewatkan scrubber, untuk dipisahkan antara gas

insoluble (H2) dengan Aseton, Isopropil Alkohol, dan air.

Hasil dari scrubber ini didistilasi, Aseton diambil sebagai hasil atas sedangkan campuran Isopropil Alkohol dan air sebagai hasil bawah. Hasil bawah ini didistilasi lagi untuk

recovery Isopropil Alkohol yang diambil sebagai hasil atas

yang kemudian di recycle ke reactor (Kirk & Othmer, 1983). Proses dehidrogenasi Isopropil Alkohol dipilih karena memiliki alasan sebagai berikut:

a. Proses dehidrogenasi Isopropil Alkohol tidak memerlukan unit pemisahan O2 dari udara sebelum diumpankan ke dalam reaktor.

b. Dengan jumlah Isopropil Alkohol yang sama, konversi pada proses dehidrogenasi lebih besar sehingga hasil Aseton yang diperoleh lebih banyak.

c.Pada proses oksidasi timbul masalah terjadinya korosi sehingga dapat mengganggu jalannya proses, sedangkan

1

2

3

4

5

6

7 8

9

pada proses dehidrogenasi, hal tersebut dapat dikurangi. 2.2. Diagram Alir

Berikut diagram alir proses pembuatan aseton dari isopropil alkohol (Joseph A. Shaeiwitz dan Richard Turton, 1999) :

Gambar 2.2. Proses diagram alir untuk pembuatan aseton dari isopropil alkohol

2.3 Keterangan Alat

1. Penampung Isopropil Alkohol (Isoprophyl Alcohol Feed

Drum V-401)

Berfungsi sebagai media penampung bahan baku IPA (Isopropil Alkohol) sebelum dialirkan menuju Vaporizer untuk proses perubahan fasa dari cair menuju gas/uap. (Kondisi Operasi Suhu = 27°C, Tekanan = 1 atm)

Gambar 1 Tangki Isopropil Alkohol 2. Vaporizer (Vaporizer E-401)

Vaporizer dalam diagram alir digunakan untuk menguapkan suatu cairan Isopropil Alkohol yang berasal dari tangki penampung Isopropil Alkohol, uap yang dihasilkan dipanaskan oleh steam sehingga fasenya berubah dari cair menjadi gas. (Kondisi Operasi Suhu = 234°C, Tekanan = 2,4 atm)

3. Reaktor (Multitubular Fix Bed Reactor R-401)

Reaktor yang digunakan dalam proses pembuatan Aseton ini adalah Reaktor tipe “Multitubular Fix Bed Reactor”. Multitubular Fixed Bed Reactor adalah suatu reaktor yang didalamnya memiliki banyak tube silindrikal yang dapat diisi dengan partikel-partikel katalis. Katalis yang digunakan itu sendiri dalam proses pembuatan aseton adalah campuran dari ZnO (Zinc Oxide) dan ZrO (Zirconium Oxide). Selama operasi, Isopropil yang telah berubah fase menjadi gas akan melewati tube yang telah berisi partikel-partikel katalis (ZnO dan ZrO), sehingga akan terjadi reaksi. (Kondisi Operasi Suhu = 350°C, Tekanan = 2,6 atm)

Multi

tubul

ar

Fixb

Katali

s ZnO,

ZrO

Molt

en

Salt

4

0

0

°

C

3

0

0

°

C

Gambar 3 Multitubular Fixed Bed Reactor

Reaksi yang terjadi dalam proses Dehidrogenasi adalah Endoterm. Jika reaksi yang terjadi sangat endoterm, pada proses reaksi uap/gas Isopropil Alkohol masuk melalui shell Multitubular Fix Bed Reaktor, yang dimana didalam shell terdapat banyak tube yang berisi katalis ZnO dan ZrO, pada proses konversi, dibutuhkan panas melalu media yaitu garam (Molten Salt Furnace) sebagai pemanas reaksi gas yang berada dalam reaktor. Jadi gas/uap IPA yang bereaksi dengan ZnO dan ZrO, harus sekaligus diberi panas agar mencapai suhu optimal dalam proses reaksi sebesar 350°C sekaligus untuk mengkonversi uap/gas isopropyl alcohol menjadi aseton.

4. Furnace (Molten Salt Furnace H-401)

Furnace bertujuan untuk memanaskan media pemanas yaitu garam-garam anorganik. Garam-garam anorganik (KNO3 53%,

NaNO2 40 %, NaNO3 7%) yang berada didalam reaktor

sebagai media, kemudian diumpankan dari reaktor dengan pompa menuju furnace untuk dipanaskan pada suhu 400°C (Heat Exchange). Bahan bakar yang digunakan furnace yaitu dengan udara dan gas alam. Garam-garam yang telah mengalami pemanasan (Heat Exhange) pada suhu 400°C, akan disuplai/diumpankan kembali ke dalam reaktor, yang bertujuan untuk mentransfer energi panas ke dalam “Multitubular Fix Bed Reaktor”, agar tercapainya suhu operasi optimal (350°C) dalam proses pengkonversian Isopropil Alkohol ke Aseton.

Vapour = Aseton + IPA + Hydroge n + Propylen e + Water Water Cooler (In) Water Cooler (Out) Liquid = Aseton + IPA + Hydroge n + Propylen e + Water Gambar 4 Molten Salt Furnace

5. Kondensor (Heat Exchanger Horizontal Condensor 402, E-403)

Kondensor yang digunakan adalah “Horizontal Condenser” bertujuan untuk mengembunkan sebagian dari total uap (Aseton + Sisa IPA + Propilen + Hidrogen + Air) menjadi cair/liquid. Sebagai media pendingin digunakan air pendingin.

(Kondisi Operasi Suhu = 350°C, Tekanan = 2,6 atm), dan (Kondisi Operasi Suhu = 350°C, Tekanan = 2,6 atm)

Gambar 5 Horizontal Condenser 6. Separator (Vertical Separator Flash Drum V-402)

Separator yang digunakan dalam proses pemisahan dari cair menjadi 2 fase (gas dan cair) adalah “Vertical Separator Flash

Drum”. Prinsip kerja dalam pemisahan 2 fase ini dengan mengubah arah aliran masuk (inlet diverter) akan menyebabkan cairan yang masuk menyinggung dinding separator dalam bentuk

film, dan pada saat yang bersamaan memberikan gerakan

sentrifugal kepada fluida. Ini memberikan pengurangan momentum yang diinginkan dan mengizinkan gas (vapor) untuk keluar dari film cairan (liquid). Gasnya naik ke bagian atas dari bejana, dan cairannya turun ke bawah.

Sedikit dari partikel-partikel cairan akan terbawa naik ke atas bersama gas yang naik untuk memperangkap butiran-butiran cairan yang akan ikut aliran gas digunakan mist extractor atau mist eliminator, yaitu susunan kawat kasa dan ada juga yang lebih canggih dengan ketebalan tertentu, dipasang

Liquid in (Aceton e + H + IPA + H2O + Propyl ene) Vapor Out (H + Aceton e + IPA + H₂O + Propyl ene) Liquid Out (Aceto ne + IPA + H2O + Propyl ene)

VAPOR

OUT:

HYDRO

GEN

VAPOR IN:

H +

Acetone +

IPA + H

₂

O

+

LIQUID

OUT:

Acetone +

Proces

s

Water

melintang terhadap arah arus gas pada bagian atas seksi gasnya. Separator semacam ini biasa digunakan untuk tekanan kerja antara 50 sampai 150 psig.

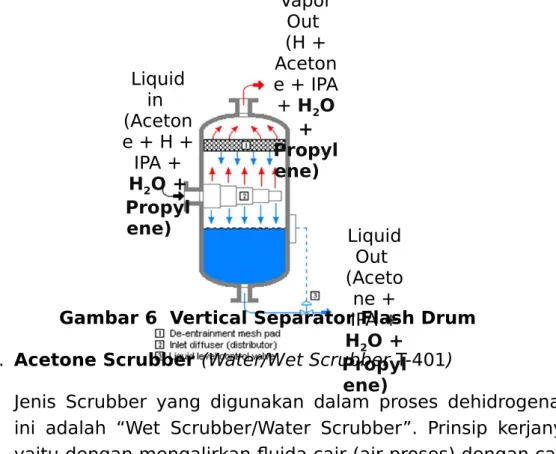

Gambar 6 Vertical Separator Flash Drum 7. Acetone Scrubber (Water/Wet Scrubber T-401)

Jenis Scrubber yang digunakan dalam proses dehidrogenasi ini adalah “Wet Scrubber/Water Scrubber”. Prinsip kerjanya yaitu dengan mengalirkan fluida cair (air proses) dengan cara disemprot menggunakan nozzle ke dalam cairan yang masih mengandung gas (vapor) hidrogen, sehingga gas hidrogen yang mengalir akan difiltrasi dengan fluida cair tersebut.

8. Destilasi I (Distillation T-402)

Distilasi adalah suatu proses yang di dalamnya suatu cairan atau uap campuran dari dua atau lebih substansi dipisahkan ke dalam fraksi-fraksi komponennya dengan kemurnian yang diinginkan melalu pemakaian atau pelepasan kalor. Dalam Destilasi ini senyawa yang ingin dipisahkan adalah Aseton Murni sebagai produk atas (Overhead Product) dengan sisa-sisa zat yang tidak bereaksi dari reaktor yaitu senyawa Isopropil Alkohol yang tidak terkonversi, kemudian senyawa propilen, dan senyawa air sebagai produk bawah (Bottom

Product). Didalam destilasi terdapat beberapa komponen yaitu:

• Reboiler sebagai penyedia penguapan yang dibutuhkan bagi proses distilasi

• Kondensor untuk mendinginkan dan mengembunkan uap yang meninggalkan bagian atas kolom

• Drum“reflux” untuk menahan uap terkondensasi dari bagian atas kolom sehingga cairan ( “reflux”) dapat didaur ulang kembali ke kolom

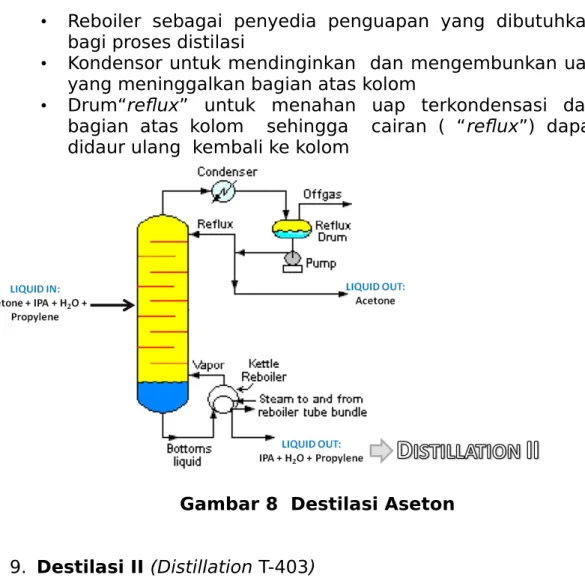

Gambar 8 Destilasi Aseton 9. Destilasi II (Distillation T-403)

Dalam Destilasi II senyawa yang ingin dipisahkan adalah Isopropil Alkohol dari sebagai produk atas (Overhead Product) dengan sisa-sisa zat yang tidak terpakai sebagai limbah/buangan yaitu senyawa Propilen dan Air sebagai produk bawah (Bottom Product). Isopropil Alkohol yang dihasilkan kemudian dikembalikan ke dalam IPA Storage Tank, untuk kemudian direaksikan kembali menjadi aseton.

Gambar 9 Destilasi Isopropil Alkohol

BAB 3

PENUTUP

3.1. Kesimpulan

1. Aseton, CH3COCH3, merupakan salah satu senyawa alifatik keton

yang mempunyai banyak manfaat dan dapat buat melalui beberapa macam proses.

2. Ada beberapa macam proses pembuatan Aseton, proses dalam makalah ini membahas tentang pembuatan aseton dengan proses dehidrogenasi isopropil alcohol dengan reaksi endotermis

3. Alat-alat yang digunakan dalam proses dehidrogenasi isopropil

alkohol yaitu:

 IPA Storage Tank  Vaporizer

 Horizontal Kondensor

 Vertical Flash Separator (Vapor and Liquid)  Water Scrubber

 Destilasi I (Aseton)
