BAB 1. PENDAHULUAN
1.1 Latar Belakang
Kebutuhan masyarakat akan energi listrik untuk kehidupan sehari-hari semakin tinggi karena banyaknya alat-alat penunjang kehidupan kita yang menggunakan energi listrik. Konsumsi listrik dalam kurun waktu tahun 2000-2014 mengalami pertumbuhan rata-rata 6,8% per tahun. Pada tahun 2014, rasio elektrifkasi nasional sebesar 84,4% atau meningkat 3,9% dari tahun 2013. Konsumsi listrik yang naik disebabkan oleh meningkatnya pendapatan masyarakat dan rasio elektrifkasi sehingga penggunaan peralatan listrik seperti AC, mesin cuci, kulkas, setrika, lampu, dan lainnya bertambah. (BPPT, 2016).
Di sisi lain, hampir seluruhnya kebutuhan energi listrik masih disokong oleh pembangkit tenaga listrik yang masih menggunakan sumber energi dari bumi yaitu bahan bakar fosil. Penggunaan bahan bakar fosil untuk membangkitkan energi tidak selamanya bisa dilakukan, apalagi bahan bakar fosil merupakan sumber daya alam yang tidak dapat diperbaharui, sehingga persediannya kian menipis.
Berbagai upaya telah dilakukan oleh pemerintah untuk menanggulangi permasalahan penggunaan energi tak terbarukan tersebut dengan melibatkan berbagai pihak besar seperti Kementrian Energi dan Sumber Daya Mineral, Perusahaan Listrik Negara (PLN) serta Swasta, Lembaga Penelitian, Perguruan Tinggi, dan masyarakat luas. Untuk saat ini pengembangan pembangki tenaga listrik sudah merambah ke sumber sumber energi terbarukan seperti air dengan pembangkit listrik tenaga air, serta matahari dengan pembangkit listrik tenaga surya.
Sistem Pembangkitan Listrik Tenaga Surya menggunakan Panel Surya/Solar cell (solar sel) yang tidak membutuhkan bahan bakar minyak,tak menghasilkan polusi, serta biaya perawatan yang relatif rendah dan emisi yang sangat kecil tentu akan sangat membantu kita dalam menyediakan sumber energi listrik. Akan tetapi, pemanfaatan solar sel ini memiliki kekurangan tersendiri yaitu tidak konstan stabil serta efisiensi yang relatif rendah yang disebabkan oleh ketergantungannya terhadap intensitas cahaya matahari dan sudut (posisi) sinar matahari terhadap panel tersebut.
Maka dari itu, pada penelitian ini akan dirancang sebuah metode PID untuk diimplementasikan pada sistem MPPT (Maksimum Power Point Tracking) untuk mempertahankan titik keluaran pada titik keluaran daya maksimum, sehingga produktivitas dan efisiensi dari penggunaan solar panel akan meningkat.
1.2 Rumusan Masalah
Berdasarkan permasalahan yang telah diuraikan pada bagian latar belakang maka rumusan masalah yang didapatkan adalah :
1) Bagaimana perancangan sistem MPPT dengan menggunakan PID. 2) Bagaimana pengaruh penggunaan PID terhadap output daya solar sel
dan effisiensi solar cell.
1.3 Tujuan Penelitian
Adapun tujuan perancangan sistem MPPT ini adalah untuk:
1) Meneliti penggunaan PID sebagai metode baru MPPT pada solar cell. 2) Merancang dan mengimplemantasikan PID sebagai Metode MPPT
untuk solar cell.
1.4 Urgensi Penelitian
Urgensi penelitian ini adalah merancang dan mengimplementasikan sistem MPPT solar cell dengan metode PID untuk diterapkan pada pembangkit listrik tenaga surya.
1.5 Luaran Yang Diharapkan
1) Menghasilkan sebuah prototype untuk MPPT solar cell dengan metode PID.
2) Sebagai bahan referensi artikel ilmiah (e-journal) berupa Jurnal Terakreditasi Nasional dalam sistem MPPT pada solar cell menggunakan metode PID.
BAB 2. TINJAUAN PUSTAKA
2.1 Sistem Pembangkit Listrik Tenaga Surya
Pembangkit Listrik Tenaga Surya (PLTS) adalah sistem yang mengubah tenaga matahari menjadi energi listrik atau yang bisa disebut sebagai sistem photovolatic. Sistem ini dikemas sedemikian rupa yang biasa disebut sebagai modul dan dikenal masyarakat modul PV.
Modul surya (photovoltaic) adalah sejumlah sel surya yang dirangkai untuk meningkatkan tegangan dan arus yang dihasilkan sehingga cukup untuk pemakaian sistem dan beban. Komponen utama modul photovoltaic adalah modul yang merupakan unit rangkaian beberapa sel surya photovoltaic. Maka dari itu, modul pfotovolatic merupakan susunan dari yang dihubungkan secara seri dan paralel.(Togar Timotheus Gultom. 2015).
2.2 Metode Maximum Power Point Tracking pada Sel Surya
Pada paper yang berjudul “ Maximum Power Point Tracking For Photovolatic System by Petrub and Observe Method Using Buck Boost Converter”, memaparkan tentang algoritma MPPT metode Perturbation and Observation yang digunakan untuk mengoptimalisasikan pembangkitan duty cycle yang dilakukan oleh PID controller sebagai input buck booster controller sehingga menghasilkan tegangan output yang optimum baik dalam kondisi daya input solar panel mengalami kenaikan ataupun sampai kondisi tidak ada kenaikan. Unjuk kerja sistem dievaluasi dengan cara simulasi menggunakan MATLAB/Simulink. Hasil yang diperoleh menunjukkan bahwa algoritma MPPT menghasilkan output tegangan 48.2 volt, output arus 4.82 A, output daya 232.32 watt dan efisiensi 90%. Pada paper yang berjudul “Implementasi MPPT (Maximum Power Point Tracker) pada Sistem Photovolatic” yang dikemukakan oleh Harmini, Titik Nurhayati membahas mengengai optimalisasi MPPT pada system PV dengan mengimplentasikan algoritma MPPT yaitu Incremental Conductance. Algoritma tersebut digunakan untuk mendapatkan nilai efisiensi yang paling besar dalam pengkonversian energy matahari. Boost Converter dan mikorkontroller ATMEGA 32 digunakan untuk mengontrol tegangan dan arus kerja PV agar didapatkan nilai daya maksimum. Hasil pengujian di labolatorium dengan beban lampu 24V/16W dan baterai 24V/2.5Ah menunjukkan bahwa menggunakan algoritma incremental conductance pada system MPPT menghasilkan efisiensi sebesar 44.71%. Sedangakan pengujian di lapangan menghasilkan efisiensi 38.568%.
Hasil yang diperoleh selama 6 hari pecobaan yang dimulai dari jam 6.00 sampai jam 18.00 .Dan hasil yang ditunjukkan dengan nilai tertinggi diantara jam 11.00 sampai 13.00 dengan nilai intensitas cahaya mathari 98.000 lux – 116.200 lux dimana daya keluaran dari solar sel memiliki nilai tertinggi 14.80 watts dari pengukuran intensitas matahari 116 200 lux
Dalam paper yang berjudul “Metode MPPT Baru untuk Sel Surya Berdasarkan Pengendali PI” yang dikemukakan oleh (Beng Tito. 2012) dibahas tentang metode mppt menggunakan pengendali PI. Metode MPPT Incremental Conduction Method (ICM) dan Petrubation and Observation (P&O) tidak dapat mencari titik kerja maksimum (MPP) sel surya secara cepat dengan sedikit osilasi di MPP. Hal ini terjadi karena besar perpindahan titk kerja yang diberikan oleh metode tersbut tetap. Perancangan didasarkan pada studi literatur dan ujicoba simulasi. Hasil simulasi menunjukkan waktu penjajakan dari algoritma yang diusulkan jauh lebih cepat disbanding algoritma ICM dengan osilasi yang dapat diset sampai mendekati nol.
BAB 3. METODE PENELITIAN
3.1 Pendekatan Penelitian
Pendekatan penelitian dari setiap kegiatan yang akan dilakukan ditunjukkan pada Gambar 3.1.
Tahap 1:
Sistem Sel Surya
Tahap 6: Analisa Sistem
Sel Surya
Sistem MPPT Solar
Sel dengan Metode PID Sistem Sel
Surya
Tahap 7: Kesimpulan
Penelitian

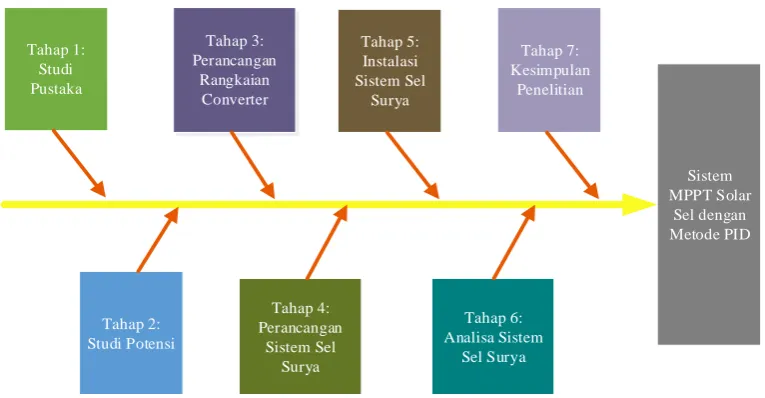

Gambar 3.1 Pendekatan Penelitian
3.2 Tahapan Penelitan
Metode penelitian yang digunakan adalah metode kualitatif, dengan tahapan penelitian ditunjukkan pada Tabel 3.1.
Tabel 3.1 Tahapan Penelitian
Kegiatan Rincian Kegiatan
Indikator Capaian
Luaran Keterangan Proses
Studi Pustaka Membaca dan mempelajari berbagai jurnal yang memiliki topik sejenis dengan
penelitian yang dikerjakan
1.Memahami bagaimana sistem MPPT bekerja 2.Memahami
bagaimana kontroller PID bekerja
Data terkait : permasalaha n pada setiap paper yang menjadi acuan, metode yang digunakan, dan hasil yang diperoleh
Studi Potensi energi listrik sel surya
Mengetahui nilai karateristik panel surya berdasarkan panel sel surya yang akan digunakan dalam penelitian
Data lengkap karateristik pembangkita n daya listrik dari panel sel surya
Pengumpulan data dilakukan dengan mengetahui parameter dasar dari keluaran sel surya
berdasarkan waktu pengujian Perancangan
Converter 2. Merancang
dan menguji coba
rangkaian DC-DC Converter 3. Analisa hasil
pengujian
Tersedianya rangkaian DC-DC Converter yang akan digunakan dalam sistem sel surya dan data hasil pengujiannya
Data kinerja rangkaian DC-DC Converter
1. Pengumpula 2. Analisis data
Perancangan sistem sel surya dengan Maximum Power Point Tracking (MPPT)
1. Melakukan simulasi sistem MPPT dengan metode PID 2. Merancang
sistem MPPT solar cell dengan metode PID 3. Menganalisa
data hasil simulasi dan rancangan yang dibuat
Terbentuknya rancangan mppt solar cell dengan metode PID dari hasil yang telah
disimulasika
Data hasil simulasi dari rancangan sistem mppt dengan PID yang telah dibuat 2. Analisis data
dilakukan dari hasil simulasi
sistem sel surya
Melakukan pemasangan sistem sel surya beserta
komponennya
Terciptanya prototipe mekanik dan elektrik sistem sel surya
Prototipe sistem sel surya
Menginstall sistem sel surya untuk diuji di lapangan
Analisa sistem sel surya dengan menggunakan Maximum Power Point Tracking (MPPT)
1. Melakukan pengukuran data terkait tegangan dan arus pada output sel surya dan pada beban 2. Melakukan
analisa data terkait hasil pengukuran
1. Didapatkan perbedan nilai antara penggunaa 2. Didapatkan
parameter dasar dari sistem
Data hasil penggunaan sistem MPPT sel surya menggunaka n metode PID
Cara penarikan analisis data adalah dengan melihat
parameter yang didapatkan dari hasil
Penarikan kesimpulan
Membuat kesimpulan dari hasil pengujian dan analisa data yang telah dilakukan
Terlihat perbedaan antara penggunaan sistem MPPT menggunakan metode PID dan tanpa menggunakan metode PID
Kesimpulan penelitian
1. Kesimpulan ditarik 2. Kesimpulan
berupa
3.3 Diagram Blok
Diagram blok dari sistem yang akan digunakan ditunjukkan pada Gambar 3.2.
Gambar 3.2 Diagram Blok Sistem
