BAB II LANDASAN TEORI

(1)

BAB II

LANDASAN TEORI

2.1 PENGERTIAN SENSOR

Sensor adalah peralatan yang digunakan untuk merubah suatu besaran fisik menjadi besaran listrik sehingga dapat dianalisa dengan rangkaian listrik tertentu. Hampir seluruh peralatan elektronik yang ada mempunyai sensor didalamnya, pada saat ini sensor tersebut telah dibuat dengan ukuran sangat kecil. Ukuran yang sangat kecil ini sangat memudahkan pemakaian dan menghemat energi. Sensor merupakan bagian dari transducer yang berfungsi untuk melakukan sensing atau “merasakan dan

menangkap” adanya perubahan energi eksternal yang akan masuk ke bagian input

transducer, sehingga perubahan kapasitas energi yang ditangkap segera dikirim kepada bagian kovertor dari transducer untuk dirubah menjadi energi listrik. Sistem kontrol saat ini telah berkembang menuju suatu sistem yang terintegrasi dimana setiap subsistem tunggal adalah bagian yang berbeda dari unit yang sama pengukuran dibuat oleh sensor (Toyibu,2003).

2.1.1 Jenis-Jenis Sensor

 Sensor Suhu

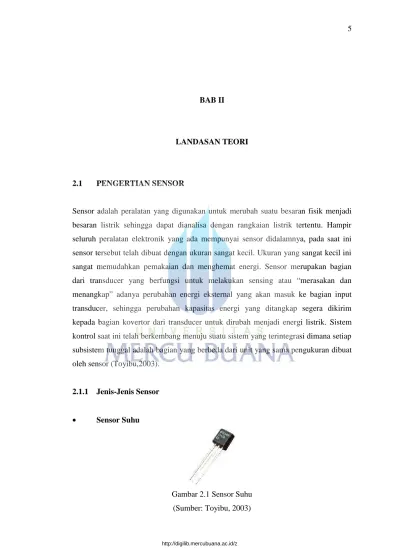

Gambar 2.1 Sensor Suhu (Sumber: Toyibu, 2003)

(2)

Alat yang digunakan untuk merubah besaran panas menjadi besaran listrik. Ada beberapa metode yang digunakan untuk membuat sensor ini, salah satunya dengan cara menggunakan material yang berubah hambatanya terhadap arus listrik sesuai dengan suhunya.

 Sensor Cahaya

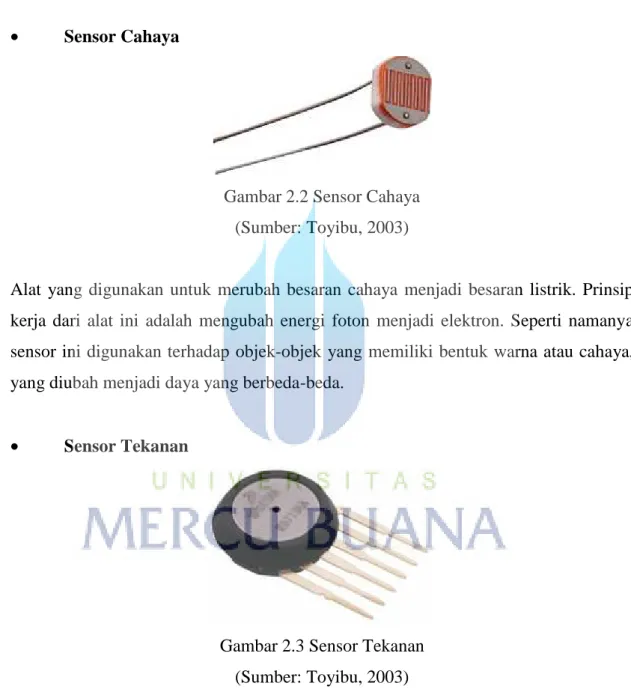

Gambar 2.2 Sensor Cahaya (Sumber: Toyibu, 2003)

Alat yang digunakan untuk merubah besaran cahaya menjadi besaran listrik. Prinsip kerja dari alat ini adalah mengubah energi foton menjadi elektron. Seperti namanya sensor ini digunakan terhadap objek-objek yang memiliki bentuk warna atau cahaya, yang diubah menjadi daya yang berbeda-beda.

 Sensor Tekanan

Gambar 2.3 Sensor Tekanan (Sumber: Toyibu, 2003)

Sensor tekanan memiliki transducer yang mengukur ketegangan kawat, dimana mengubah tegangan mekanis menjadi sinyal listrik. Dasar penginderaanya pada perubahan tahanan pengantar yang berubah akibat perubahan panjang dan luas penampangnya.

(3)

 Sensor Proximity

Gambar 2.4 Sensor Proximity (Sumber: Toyibu, 2003)

Sensor proximity atau yang disebut “sensor jarak” adalah sebuah sensor yang mampu

mendeteksi keberadaaan benda yang berada didekatnya tanpa melakukan kontak fisik secara langsung. Biasanya sensor ini terdiri dari alat elektronis solid-state yang terbungkus rapat untuk melindungi dari pengaruh getaran, cairan, kimiawi, dan korosif yang berlebihan.

 Sensor Ultrasonik

Gambar 2.5 Sensor Ultrasonik (Sumber: U.M.Zaeny, 2006)

Sensor ultrasonik bekerja berdasarkan prinsip pantulan gelombang suara, dimana sensor ini menghasilkan gelombang suara yang kemudian menangkapnya kembali dengan perbedaan waktu sebagai dasar penginderaanya. Perbedaan waktu antara gelombang suara dipancarkan dengan ditangkapnya kembali gelombang suara tersebut adalah berbanding lurus dengan jarak atau tinggi objek yang memantulkannya. Sensor ultrasonik hanya dapat mengukur pada bidang pantul dengan kemiringan maksimal 20 derajat pada rentang 60 sampai 200 cm. Kemiringan maksimal ini berkurang sampai 0 derajat pada tinggi 400 cm. (U.M.Zaeny, 2006).

(4)

 Sensor Magnet

Gambar 2.6 Sensor Magnet (Sumber: U.M.Zaeny, 2006)

Sensor magnet atau disebut relay buluh, adalah alat yang akan terpengaruh medan magnet dan akan memberikan perubahan kondisi pada keluaran. Seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet di sekitarnya. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembapan, asap ataupun uap.

 Sensor Kecepatan (RPM)

Gambar 2.7 Sensor Kecepatan (Sumber: Toyibu, 2003)

Proses penginderaan sensor kecepatan merupakan proses kebalikan dari suatu motor, dimana suatu poros dan object yang berputar pada suatu generator akan menghasilkan suatu tegangan yang sebanding dengan kecepatan putaran objek. Kecepatan putar sering pula diukur dengan menggunakan sensor yang mengindera pulsa magnetis (induksi) yang timbul saat medan magnetis terjadi.

(5)

 Sensor Penyandi (Encoder)

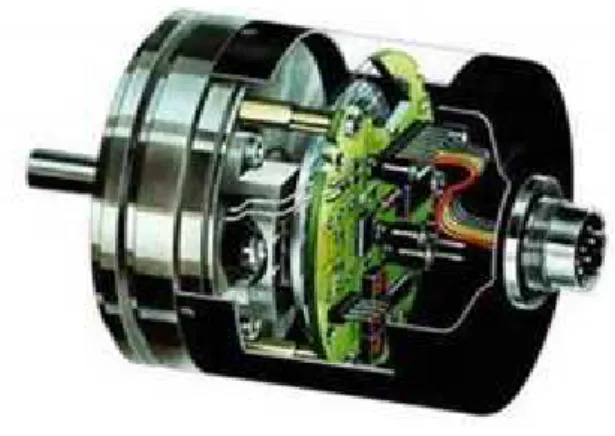

Gambar 2.8 Sensor Penyandi (Encoder) (Sumber: Toyibu, 2003)

Sensor penyandi (encoder) digunakan untuk mengubah gerakan linear atau putaran menjadi sinyal digital, dimana sensor putaran memonitor gerakan putar dari suatu alat. Sensor ini biasanya terdiri dari 2 lapis jenis penyandi. Yaitu penyandi rotari tambahan yang akan membangkitkan gelombang kotak pada objek yang diputar dan penyandi absolut mempunyai cara kerja yang sama dengan pengecualian, lebih banyak atau lebih rapat pulsa gelombang kotak yang dihasilkan sehingga suatu pengkodean dalam susunan tertentu.

Tuntunan untuk memeriksa komposisi gas buang untuk membatasi polusi lalu lintas perkotaan dan untuk mengurangi konsumsi memaksa penerapan sistem kontrol mesin elektronik. Sistem kontrol elektronik termasuk sistem terpisah memeriksa pasokan waktu, pengapian dan resirkulasi gas buang. Sistem kontrol ini telah berkembang menuju suatu sistem yang terintegrasi dimana setiap subsistem tunggal adalah bagian yang berbeda dari unit yang sama, pengukuran dibuat oleh sesnsor mewakili input dari jenis sistem adalah sebagai berikut (Toyibu,2003) :

 Kuantitas aliran udara, kecepatan poros penggerak, posisi sudut poros penggerak

 Konsentrasi oksigen di gas buang, suhu pendingin  Posisi katup throttle

(6)

2.1.2 Alasan Pemilihan Jenis Sensor

Dalam pembuatan sabuk pengaman safety belt safe control system (SSCS) pada truk HINO FM-260TI ini menggunakan berbagai komponen pada bagian alat safety belt safe control system (SSCS) yang dihubungkan kebagian sabuk pengaman tetapi ada pula satu komponen yang dibutuhkan untuk melengkapi sistem kerja dari sabuk pengaman ini pada bagian luar alat safety belt safe control system (SSCS) yakni komponen sensor jenis RE Switch, sensor ini akan bekerja jika ada benda yang menyentuh switch yang ada pada bagian sensor maka sensor tersebut akan terhubung sehingga sensor bekerja sesuai dengan keperluan, dalam pembuatan SSCS ini dimana sensor ini komponen yang sangat penting untuk memberikan informasi bahwa penngemudi atau pengguna kendaraan sudah menggunakan sabuk pengaman atau belum menggunakan sabuk pengaman. Beberapa alasan pemilihan sensor jenis ini, sebagai berikut :

1. Kebutuhan

Pemilihan jenis sensor ini karena kebutuhan, dimana yang dimaksud dalam kebutuhan yaitu sensor ini sesuai dengan rancangan rangkaian komponen yang ada pada alat safety belt safe control system (SSCS), karena alat safety belt safe control system (SSCS) sudah dirangkai sesuai dengan komponen-komponen yang digunakan sehingga sensor ini berguna sebagai pelengkap dan salah satu komponen yang terpenting pada pembuatan safety belt safe control system (SSCS) ini.

2. Ukuran

Selain kebutuhan, penggunaan sensor ini juga karena memiliki ukuran yang tepat untuk digunakan atau dipasangkan pada bagian sabuk pengaman sehingga fungsi dari sensor ini dapat bekerja dengan baik tanpa menggangu sistem kerja dari komponen-komponen yang ada pada kendaraan tersebut.

3. Biaya

Pemilihan jenis sensor ini juga dikarenakan biaya. Dimana biaya merupakan salah satu hal yang harus dipertimbangkan dalam pembuatan sabuk pengaman asisten sistem ini. Karena jenis sensor ini merupakan salah satu jenis sensor yang mempunyai biaya atau harga yang terjangkau sehingga tidak memberatkan dalam pembuatan safety belt safe control system (SSCS).

(7)

2.1.3 Tranducer

Tranducer adalah alat yang berfungsi untuk mengubah suatu bentuk energi tertentu ke dalam bentuk energi lain, dalam hal ini biasanya selalu diubah ke dalam bentuk energi listrik. Alasan mengapa energi listrik yang berupa arus atau tegangan listrik ini merupakan pilihan yang paling banyak digunakan antara lain:

1. Energi listrik paling mudah untuk dimanipulasi, artinya mudah diatur dan dirubah baik dari segi bentuknya, frekuensinya maupun kegunaanya.

2. Energi listrik mudah disimpan atau jika dalam bentuk analog akan di simpan dalam baterai dan jika bentuknya adalah digital akan disimpan dalam memori.

Peningkatan otomatisasi jalan kendaraan adalah melalui penerapan sistem sensor untuk pengendalian komponen kendaraan dan subsistem. Sensor cocok untuk mengontrol dan melakukan diagnostik sistem, Pengembangan sensor baru murah, handal dan direncanakan digunakan dalam bidang mobil telah dibuat dan diperlukan untuk kemajuan dalam teknologi (Toyibu, 2003).

2.2 PENGERTIAN SABUK PENGAMAN

Sabuk pengaman atau seat belt adalah piranti keselamatan yang dirancang untuk melindungi penumpang kendaraan dari gerakan berbahaya akibat tabrakan atau gerakan berhenti tiba-tiba dari kendaraan. Sabuk pengaman termasuk salah satu fitur keselamatan yang paling penting. Pada dasarnya sabuk pengaman sudah dibuat agar kuat, efektif serta tahan lama, tapi karena sifat alami kekuatan itu akan berkurang di sebabkan faktor usia, peamakaian, serta panas sinar matahari secara langsung atau tidak. Untuk kinerja agar tetap baik maka harus diperiksa secara teratur mungkin juga perlu diganti dengan yang baru. Sabuk pengaman yang terdapat dalam kendaraan dipakai oleh pengemudi dan orang lain yang ada di kendaraan. Sebetulnya sabuk pengaman sudah ada terpasang pada kendaraan, tetapi sering diabaikan oleh penggunaanya dengan berbagai alasan antara lain kurang nyaman, tujuan berpergian dekat atau tidak mengendarai kendaraan dengan cepat dan sebagainya. Alasan itu hanya akan memperparah keadaan bila benar-benar terjadi kecelakaan (Yulianti, 2007).

(8)

2.3 FUNGSI SABUK PENGAMAN

Sabuk pengaman sangat banyak manfaat dan kegunaanya, seperti, saat terjadi kecelakaan dapat mengurangi resiko benturan serta sabuk pengaman menjaga anda dan bukan untuk membatasi, berikut merupakan beberapa fungsi sabuk pengaman : 1. Mencegah dan mengurangi resiko kecelakaan.

2. Mencegah pengemudi membentur kaca depan pada saat terjadi kecelakaan. 3. Mencegah pengemudi untuk membentur ke stir atau roda kemudi.

4. Mencegah dan mengurangi resiko pengemudi serta penumpang terlempar dan mencegah agar tidak membentur dash board pada kendaraan.

2.4 KOMPONEN SABUK PENGAMAN

Dalam menjalankan fungsinya sabuk pengaman tidaklah bekerja dengan satu komponen saja melainkan terdiri dari berbagai komponen yang saling berkaitan. Adapun komponen-komponen tersebut adalah sebagai berikut :

 Anchor Plate

Komponen yang dipasang di bodi mobil, bagian ujung keluar sabuk retractor dipasang ke bodi.

(9)

 Buckle

Bagian dari sabuk pengaman yang berfungsi sebagai penyambung dan pengunci sabuk dengan komponen lainya.

Gambar 2.10 Buckle

 Height Adjuster

Dikarenakan tinggi orang berbeda-beda, maka sabuk pengaman harus disetel menyesuaikan postur pemakainya agar lebih nyaman dan aman. Karena itulah height adjuster berperan dalam menyesuaikan posisi slip guide ke atas dan ke bawah.

Gambar 2.11 Height Adjuster

 Mounting Bracket

Komponen yang dipasang dibawah retractor

(10)

 Retractor

Alat yang dipasang untuk mengatur dan menggulung sabuk pengaman. Namun di dalam retractor masih terdapat beberapa komponen selain penggulung, yaitu:

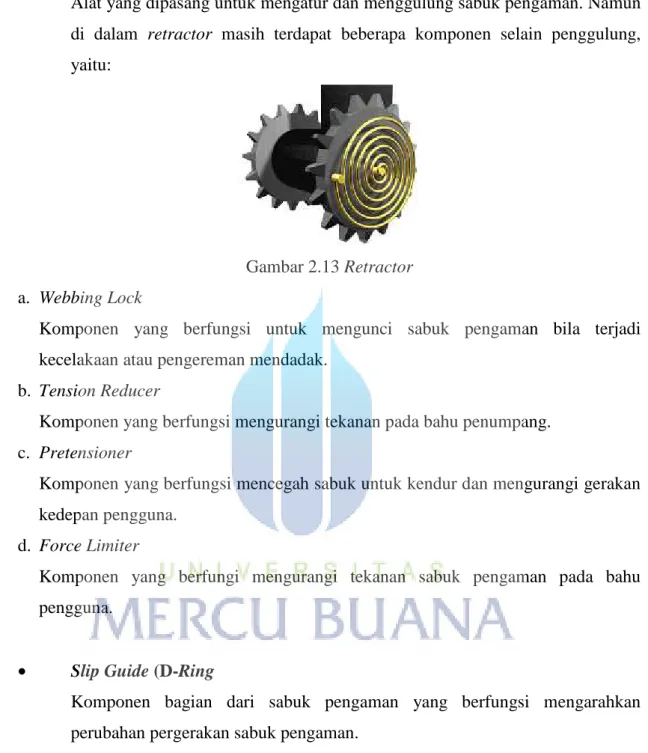

Gambar 2.13 Retractor a. Webbing Lock

Komponen yang berfungsi untuk mengunci sabuk pengaman bila terjadi kecelakaan atau pengereman mendadak.

b. Tension Reducer

Komponen yang berfungsi mengurangi tekanan pada bahu penumpang. c. Pretensioner

Komponen yang berfungsi mencegah sabuk untuk kendur dan mengurangi gerakan kedepan pengguna.

d. Force Limiter

Komponen yang berfungi mengurangi tekanan sabuk pengaman pada bahu pengguna.

 Slip Guide (D-Ring

Komponen bagian dari sabuk pengaman yang berfungsi mengarahkan perubahan pergerakan sabuk pengaman.

(11)

 Stay Bracket

Suatu komponen yang dipasang dibagian bawah rectractor untuk menempatkan posisi retractor di bodi kendaraan, mudah dipasang dan anti guncangan.

Gambar 2.15 Stay Bracket

 Tongue

Komponen sabuk pengaman yang berfungsi sebagai tempat dipasangnya sabuk pengaman pada kendaraan roda empat maupun lebih.

Gambar 2.16 Tongue  Tongue Stopper

Alat untuk menopang tongue agar posisi sabuk pengamannya benar.

(12)

 Webbing

Bagian dari sabuk pengaman yang berfungsi untuk menahan posisi pengemudi dan penumpang agar tetap pada tempat duduk semula saat mengalami perubahan kecepatan dan gerakan secara mendadak. Sabuk yang terbuat dari bahan polyester.

Gambar 2.18 Webbing

 Webbing Guide

Suatu peralatan induksi agar sabuk pengaman dapat bekerja dengan normal ketika ditarik dan dikendurkan.

Gambar 2.19 Webbing Guide

2.5 JENIS – JENIS SABUK PENGAMAN

Ada beberapa jenis sabuk pengaman yang ada pada setiap kendaraan roda empat maupun lebih, sebagai berikut :

2.5.1 Sabuk Pengaman 2 Titik

(13)

pesawat terbang. Sampai tahun 1980-an untuk penumpang bagian belakang kendaraan umumnya hanya tersedia sabuk pengaman tipe lap belt ini.

Kelemahan sabuk pengaman jenis 2 titik ini jika terjadi kecelakaan hebat bisa menyebabkan patah tulang di bagian lumbar vertebrae yaitu tulang belakang antara rusuk dengan pinggang, yang mengakibatkan kelumpuhan bagi korban, bagi sindrom

ini disebut juga sebagai “seat belt syndrome”. Sejak 2007, semua mobil yang di jual di

amerika serikat wajib menyediakan sabuk pengaman 3 titik untuk semua penumpang bagian tengah dan belakang.

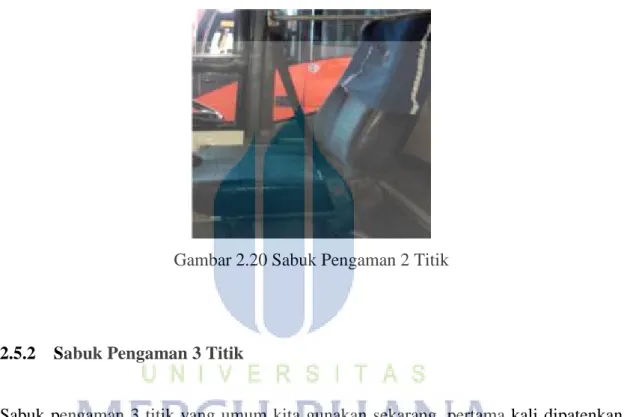

Gambar 2.20 Sabuk Pengaman 2 Titik

2.5.2 Sabuk Pengaman 3 Titik

Sabuk pengaman 3 titik yang umum kita gunakan sekarang, pertama kali dipatenkan pada tahun 1955 oleh Roger W. Griswod dan Hugh De Haven asal amerika serikat dan dikembangkan lebih lanjut oleh Nils Bohlin asal swedia untuk perusahaan mobil volvo dan menjadi perlengkapan standar pada volvo sejak 1959. Volvo membebaskan paten sabuk pengaman 3 titik sehingga dapat digunakan secara luas di dunia.

(14)

Gambar 2.21 Sabuk Pengaman 3 Titik

2.5.3 Sabuk Pengaman 4, 5, 6 Titik

Umumnya sabuk pengaman 4,5,6 titik ini digunakan di arena balap sebagai sabuk pengaman untuk kendaraan-kendaraan roda empat maupun lebih yang telah dirancang untuk kondisi balap dan biasanya sabuk pengaman jenis ini dikombinasikan dengan kursi khusus yang biasanya disebut bucket seat. Tetapi selain digunakan untuk kondisi balap pada jenis sabuk pengaman 5 titik juga digunakan pada kursi khusus untuk bayi dan anak-anak.

(15)

2.6 CARA KERJA SABUK PENGAMAN (SAFETY BELT)

Moment inersia adalah prinsip yang mendasari cara kerja sebuah sabuk pengaman. Dalam suatu kecelakaan, tujuan sabuk pengaman adalah untuk menahan penumpang tetap pada posisi duduknya didalam kendaraan. Tujuanya agar penumpang terhindar dari benturan dengan bagian didepan penumpang pada mobil, yaitu kemudi roda (setir) ataupun dashboard.

Jadi dapat dikatakan bahwa sabuk pengaman akan bekerja bila kendaraan mengerem mendadak, tubrukan ataupun sabuk pengaman ditarik secara tiba-tiba. Bagian retractor berfungsi menggulung sabuk pengaman saat terjadinya hal yang tidak diinginkan, rectractor memanfaatkan pegas spiral yang bila sabuk ditarik maka pegas spiral tersebut akan mengembang, namun karena dibatasi maka pegas spiral seakan akan tertahan jika sabuk tidak ditarik maka pegas spiral yang tadinya tertahan akan kembali keposisi semula dan menyebabkan belt kembali tergulung. Mekanisme pengunci merupakam mekanisme yang terpasang pada rectractor sabuk pengaman yang berfungsi mengunci sabuk agar tidak bergerak dan dapat menahan pengguna sabuk pengaman tersebut saat terjadi hal yang tidak diinginkan (Hidayat,2012).

2.7 BEBERAPA ALASAN TIDAK MENGGUNAKAN SABUK PENGAMAN

Sabuk pengaman merupakan salah satu alat keamanan yang wajib ada pada setiap kendaraan roda empat maupun lebih karena dengan adanya sabuk pengaman maka keamanan para pengguna kendaraan lebih terjamin. Tetapi masih banyak orang yang mengacuhkan penggunaan sabuk pengaman karena berbagai alasan, berikut beberapa alasan orang yang tidak menggunakan sabuk pengaman (Soekanto,1990) :

1. Tidak nyaman, bagi beberapa orang menggunakan sabuk pengaman sangatlah tidak nyaman karena beberapa orang merasa terikat dan merasa ruang geraknya terbatasi dengan penggunaan sabuk pengaman.

2. Potensi kecelakaan rendah (menurut beberapa orang), sebagian orang berpikir kecelakaan yang dialami tidak akan sampai membahayakan dirinya dikarenakan kecelakaan seperti menabrak tidak akan begitu kencang.

(16)

3. Merusak penampilan, sebagian orang yang terbiasa memperhatikan penampilanya dengan menggunakan baju, kemeja maupun gaun rapi akan merasa bahwa dengan menggunakan sabuk pengamaan akan menyebabkan pakaian mereka menjadi tidak halus lagi ataupun tidak rapi lagi (lecek).

4. Situasi di dalam kendaraan, terkadang bila teman-teman atau penumpang kendaraan lainya di dalam mobil tidak menggunakan sabuk pengaman maka biasanya pengemudi atau pengguna kendaraan yang lainya yang melihat hal tersebut membuat enggan untuk menggunakan sabuk pengaman.

5. Karena masalah jarak, banyak orang yang selalu mengabaikan keselamatan dirinya dalam berkendara dikarenakan alasan jarak yakni biasanya sebagian orang beralasan jarak yang ditempuh dekat atau tidak jauh jadi tidak perlu menggunakan alat pengaman seperti sabuk pengaman.

6. Dan alasan terakhir yang paling sering dijadikan alasan oleh sebagian orang yang tidak menggunakan sabuk pengaman adalah lupa, biasanya ini terjadi karena penggunaan sabuk pengaman belum menjadi kebiasaan atau sebagian orang dalam kondisi terburu-buru sehingga lupa menggunakan sabuk pengaman.

2.8 HAL – HAL YANG PERLU DIPERHATIKAN DALAM PENGGUNAAN SABUK PENGAMAN

Untuk mendapatkan perlindungan yang maksimal dari sabuk pengaman, maka perlu memperhatikan bagaimana pengunaanya dengan benar. Berikut beberapa hal yang perlu diingat saat menggunakan sabuk pengaman (Yulianti, 2007) :

1. Sabuk pengaman harus terbuat dari bahan dan konstruksi yang benar. Bahan untuk sabuk pengaman tidak mudah sobek, mekanismenya dapat ditarik secara perlahan, mengunci pada saat dengan tiba-tiba dan tidak terlepas saat ditarik secara tiba-tiba. Mengganti segera sabuk pengaman yang sesuai dan sudah memenuhi standar pabrik atau standar internasional.

2. Memastikan bagian tongue sudah terpasang pada bagian buckle sabuk pengaman hingga terdengar suara klik. Hal ini untuk memastikan bahwa pengait sudah benar-benar terkunci dan tidak akan terlepas pada saat terjadi hal yang tidak diinginkan.

(17)

3. Sabuk pengaman jangan terpelintir, posisikan sabuk pengaman agar tidak terpelintir atau berputar pada saat mengaitkan sehingga dapat mencegah cidera bila terjadi benturan dari kecelakaan.

4. Pastikan posisi sabuk pengaman pas dan nyaman dengan tubuh. Sesuaikan posisi sandaran kursi tidak terlalu kebelakang, Sabuk pengaman jangan melintang dileher, Tali sabuk pengaman pada bagian pinggul pada lingkar pinggul bukan pada lingkar perut dan tidak menggunakan klip atau penjepit lainya bila sabuk pengaman longgar.

5. Gunakan sabuk pengaman hanya untuk satu orang. Karena sabuk pengaman didesain untuk satu orang disatu tempat duduk. Untuk anak–anak dapat menggunakan bantuan tempat duduk agar dapat menggunakan sabuk pengaman sendiri dan tidak dipangku orang tua.

6. Perhatikan bagian pengait atau buckle pada bagian sabuk pengaman agar tidak ada benda–benda asing yang masuk ke dalam pengait agar mencegah bagian pengait tidak bekerja dengan sempurna.

7. Bila berkendara dengan bayi atau anak dibawah umur 10 tahun sebaiknya menggunakan baby car atau child car seat agar lebih aman.

2.9 BUZZER

Gambar 2.23 Buzzer

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara, Pada dasarnya prinsip kerja buzzer hampir menyerupai dengan load speaker. Jadi buzzer juga terdiri dari kumparan yang terpasang pada diafgrama dan kemudian kumparan tersebut dialiri arus sehingga menjadi electromagnet, kumparan tadi akan tertarik ke dalam atau keluar tergantung dari arah arus dan polaritas magnetnya. Karena kumparan di pasang pada diafgrama maka

(18)

setiap gerakan kumparan akan menggerakan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indicator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

2.10 CATATAN

Sebuah analisa dua tahap pasca tabrakan dilakukan terhadap kecelakaan tunggal yang berakibat fatal, yang melibatkan sebuah kendaraan berawak tunggal (sopir) yang menabrak beton pembatas median dengan arah hampir tegak lurus. Pada tahap pertama kejadian kecelakaan direkonstruksi untuk memperkirakan nilai-nilai parameter fisiknya, seperti kecepatan dan sudut tabrakan, kecepatan berpisah, serta waktu impuls kecelakaan. Pada tahap berikutnya beberapa model dikembangkan untuk mempelajari mekanisme terjadinya luka pada pengemudi dan mensimulasikan dampak penggunaan sabuk pengaman pada tubuh pengemudi pada saat terjadinya benturan. Rekonstruksi kecelakaan diolah menggunakan perangkat lunak VistaFX3, sedangkan permodelan mekanisme kecelakaan dilakukan dengan memanfaatkan perangkat lunak MADYMO. Analisa permodelan menunjukan bahwa pemakaian sabuk pengaman yang benar dapat mereduksi laju percepatan yang dialami oleh kepala dan dadan korban dalam peristiwa benturan secara signifikan. (Pengaruh Penggunaan Sabuk Pengaman Pada Pengemudi (Berlian Kushari dan Pakorn Aniwahakulchai).

Tesis ini berjudul pengaruh penggunaan sabuk keselamatan (safety belt) terhadap tingkat fatalitas kecelakaan dan tingkt keparahan kecelakaan dengan pendekatan studi kasus kecelakaan jalan tol seksi A, B, dan C cabang semarang.(Ahmad Wahidin,2006).

Maraknya kasus kecelakaan lalu lintas yang menimpa remaja di Indonesia menjadi topik yang cukup memprihatinkan. Menyetir mobil dipandang sebagai suatu kebutuhan gaya hidup dan para pengemudi pemula tersebut memang tidak terbiasa untuk mentaati pearturan berlalu lintas. Sudah banyak lembaga dan institusi sosial yang secara khusus mengkampanyekan keselamatan berlalulintas, namun cara penyampaian yang serupa hanya sekedar memperingatkan dan melarang membuat

(19)

belaka. Untuk itu sebuah kampanye dengan eksekusi berbeda yang memanfaatkan media-media baru diyakini dapat mengubah perilaku menyetir para pengemudi pemula, yaitu remaja usia 15-20 tahun menjadi generasi yang memliki kedisiplinan dan memiliki keterampilan mengemudi yang baik, dimulai sejak mereka belum memperoleh SIM (Surat Izin Mengemudi). Dengan bekal itulah diharapkan tingkat kecelakaan lalu lintas yang menimpa remaja akan menurun dan menjadi bibit-bibit pengemudi berkualitas di masa depan. (Kampanye Sosial “Drive Smart” Bagi Pengemudi Mobil Pemula Dalam Upaya Meningkatkan Keselamatan Berlalulintas (Amanda Yuliana Poernomo,2003).

Tabel 2.1 Perbandingan

NAMA PRODUK KELEBIHAN

Nils Bohlin Sabuk pengaman 3 titik

 Sabuk pengaman dengan 3 titik

lebih kuat di banding dengan yang 2 titik

 Karena kekuatannya sabuk

pengaman ini menjadi alat

keselamatan setandart yang harus ada pada mobil.

Pandu Saputra Pembuatan sabuk pengaman asisten

 Sabuk pengaman ini dilengkapi

dengan sensor.

 Mesin akan langsung mati jika

sabuk pengaman di lepas atau tidak di gunakan

Eri Krisna Safety belt safe control system (SSCS)

 Dilengkapi dengan sensor jarak

tarikan belt

 Saat belt dilepas kecepatan

kendaraan akan menurun secara bertahap

 Terdaftar dalam hak paten dengan

(20)

2.11 SISTEM KERJA ALAT

Gambar 2.24 Gambar Sistem Kerja Speed Limiter

Pada saat kecepatan awal, tegangan yang di dapat pada ECU akan masuk kedalan kontrol lalu terhubung dengan safety belt kemudian masuk pada kcepatan yang kita kehendaki lalu masuk pada sensor, setelah melakukan perhitungan di dapatlah tegangan yang kita inginkan pada kecepatan yang telah kita kehendaki ketika safety belt tidak terpasang dengan baik dan benar, tegangan itulah yang akan di transfer ke ECU sehingga kecepatan dapat kita kendalikan, tegangan didapat dari frequensi yang di konversi menjadi tegangan sehingga dapat memanipulasi ECU.

Sebuah mobil melaju dengan kcepatan 70 km/jam, pada kecepatan ini ecu menerima tegangan sebesar 10.7v, Tegangan tersebut masuk ke dalan kontrol dan terhubung pada safety belt, Ketika safety belt ini di lepas oleh pengemudi maka buzzer akan berbunyi dan maka secara otomatis sensor akan membaca dan mengirim tegangan ke ECU dalam jumlah yang lebih kecil dari tegangan awal sehingga kecepatan bisa turun mnjadi 30 km/jam, selama safety belt tidak terpasang dengan benar, maka kecepatan akan konstan pada 30 km//jam meskipun pedal gas di tekan sampai penuh.

Beberapa hal penting dalam penemuan alat ini adalah:

1. Perubahan nilai frequensi pada speed sensor menjadi nilai voltase

Perubahan yang dilakukan adalah dengan melakukan perhitungan pada input speed sensor yang ada pada transmisi kemudian nilai frequensi tersebut di hubungkan ke komponen Ic, dengan menggunakan rumus :.

(21)

25

Gambar 2.25 Gambar Rangkaian Alat

Setelah input tegangan di peroleh baru di rangkaikan beberapa komponen pendukung sperti Ic compartor, relay, kapasitor dan komponen rasistor, agar tegangan yang di peroleh pada sirkuit ic dapat di tingkatkan menjadi tegangan DC 12 volt

2. Pengaturan kecepatan agar maksimal 30 km/jam akan di peroleh dari kalibrasi setelah nilai input frequensi dan nilai voltase di tentukan dengan melakukan pengaturan pada komponen Ic yang telah di pasang.

3. Setelah penentuan batas kecepatan diperoleh maksimal sesuai dengan yang di inginkan kemudian melakukan penyambungan ke rangkain pada komponen motor yang dihubungan ke mekanisme fuel injection pump di mesin melalui sirkuit Gambar 2.25.

Gambar 2.26 Sirkuit dan Engine Stop Motor Convensional Diesel Engine
