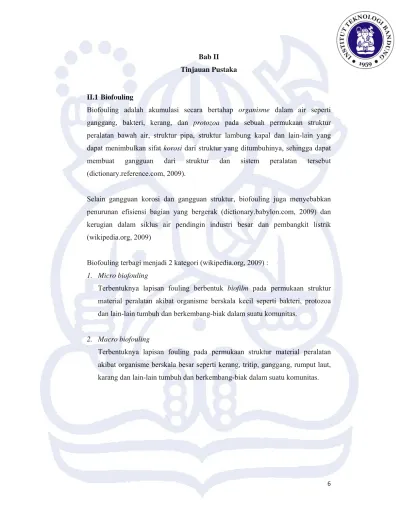

Bab II Tinjauan Pustaka
II.1 Biofouling
Biofouling adalah akumulasi secara bertahap organisme dalam air seperti
ganggang, bakteri, kerang, dan protozoa pada sebuah permukaan struktur
peralatan bawah air, struktur pipa, struktur lambung kapal dan lain-lain yang
dapat menimbulkan sifat korosi dari struktur yang ditumbuhinya, sehingga dapat
membuat gangguan dari struktur dan sistem peralatan tersebut (dictionary.reference.com, 2009).
Selain gangguan korosi dan gangguan struktur, biofouling juga menyebabkan penurunan efisiensi bagian yang bergerak (dictionary.babylon.com, 2009) dan kerugian dalam siklus air pendingin industri besar dan pembangkit listrik (wikipedia.org, 2009)
Biofouling terbagi menjadi 2 kategori (wikipedia.org, 2009) :
1. Micro biofouling
Terbentuknya lapisan fouling berbentuk biofilm pada permukaan struktur
material peralatan akibat organisme berskala kecil seperti bakteri, protozoa dan lain-lain tumbuh dan berkembang-biak dalam suatu komunitas.
2. Macro biofouling
Terbentuknya lapisan fouling pada permukaan struktur material peralatan akibat organisme berskala besar seperti kerang, tritip, ganggang, rumput laut, karang dan lain-lain tumbuh dan berkembang-biak dalam suatu komunitas.
Gambar II.1. Tritip (Balanus Amphitrite)
II.1.1 Karakteristik Perkembangan dan Pertumbuhan Micro Biofouling
Micro biofouling atau biofilm terbentuk karena adanya interaksi perubahan kimia dan biologi antara permukaan logam dan air alam ketika keduanya bertemu.
Interaksi itu menghasilkan deposit ion inorganik (ion yang bukan berasal dari
mahluk hidup) dan kemudian menyerap substansi organik yang terlarut dalam air
alam serta membentuk film dengan ketebalan berkisar 50 nm. Proses inilah yang memulai terjadinya lapisan biofouling.
Kemudian lapisan film tersebut memungkinkan bakteri-bakteri yang terlarut dalam air alam untuk tumbuh dan berkoloni yang kemudian membentuk biofouling (J.K. Rice et al : 1993).
Pada kasus yang lebih berat kumpulan bakteri yang berkoloni tadi (biofilm)
nantinya akan menjadi substrat bagi pertumbuhan makroorganisme lain seperti
tritip, kerang, ganggang dan lain-lain. Sehingga fase microfouling akan beralih menjadi fase macrofouling
Gambar II.2. Tahapan Pembentukan Biofouling (Dr R Venkatesan : 2007)
Gambar II.3. Tube Condensor dan Exchanger Yang Telah Ditumbuhi Makroorganisme
Perkembangan dan pertumbuhan micro biofouling dibagi menjadi 3 fase (J.K. Rice et al : 1993) :
1. Fase Induksi
Pada fase ini substansi molekul organik akan menyerap deposit ion inorganik yang terjadi karena interaksi perubahan kimia dan biologi dalam air dan mulai membentuk film. Bakteri dan mikroorganisme mulai menempel pada permukaan logam (mulai terjadi pembentukan biofouling). Ketebalan lapisan biofouling pada fase ini dianggap kecil atau tidak ada
2. Fase Pertumbuhan secara Logaritmik
Pada fase ini bakteri dan mikroorganisme yang terbentuk jumlahnya akan berlipat secara fungsi logaritma, dimana bakteri dapat bereproduksi dalam
hitungan menit sampai dengan beberapa jam. Pertumbuhan exponensial ini
akan memproduksi ribuan koloni dalam satu atau dua hari sehingga ketebalan biofouling akan juga akan meningkat secara exponensial. Ketika bakteri dan mikroorganisme mati lapisan biofouling yang terbentuk tetap akan menempel pada permukaan material
3. Fase Plateau
Pada fase ini pertumbuhan bakteri akan mencapai steady-state (plateau),
karena pertumbuhan bakteri akan mencapai keseimbangan akibat terkelupas oleh tekanan kecepatan aliran air. Sehingga pada fase ini ketebalan biofouling yang terbentuk bersifat konstan dengan jumlah tertentu
Gambar II.4. Fase Pertumbuhan Biofouling (J.K. Rice et al : 1993)
Dari semua metode pengontrolan dan pembersihan micro biofouling yang ada, metode tersebut harus memindahkan fase ke-2 atau fase ke-3 dari fase pertumbuhan biofouling, kembali menjadi fase ke-1 sebab pembersihan atau pengontrolan biofouling kembali ke fase ke-2 tidak akan memberikan dampak yang berarti karena biofouling akan kembali lagi berakumulasi dalam kurun
waktu yang singkat (fase ke-2 : akumulasi pertumbuhan biofouling akan berlipat secara exponensial).
Pemutusan aliran air dalam waktu sementara tidak merubah fase pertumbuhan dan perkembangan biofouling, tetapi hanya menunda waktu pertumbuhan dengan jangka waktu yang lebih lama.
Beberapa faktor yang mempengaruhi akumulasi dan pertumbuhan biofouling adalah (J.K. Rice et al : 1993) :
1. Kondisi permukaan logam
Dari pengamatan yang pernah dilakukan pertumbuhan dan akumulasi biofouling lebih banyak terjadi pada kondisi permukaan material yang kasar dibandingkan dengan permukaan material yang lebih halus atau datar
2. Kualitas air
Kualitas air yang mengandung banyak mikroorganisme dan nutrisi akan lebih
mempercepat akumulasi pertumbuhan biofouling dibandingkan dengan kualitas air dengan kandungan mikroorganisme dan nutrisi yang lebih rendah
3. Kecepatan aliran air
Peningkatan kecepatan aliran air akan meningkatkan tekanan kelupas bagi pembentukan biofouling, tetapi yang perlu ditekankan adalah bahwa kecepatan aliran dalam kebanyakan condensor dan exchanger didisain pada
Gambar II.5. Pertumbuhan Biofouling Terhadap Fungsi Kecepatan Air (Dr R Venkatesan : 2007)
4. Temperature air
Biofouling pada umumnya terjadi ketika musim panas, ini disebabkan karena meningkatnya nutrisi pada air dalam musim panas dalam jumlah besar. Dari
hasil ujicoba yang dilakukan oleh EPRI terdapat korelasi yang significant
antara akumulasi biofouling dengan kenaikan temperature air, dimana terjadi kecenderungan peningkatan akumulasi biofouling pada temperature air antara
15oC – 40oC. Sementara pada temperature diatas 40oC akumulasi
Gambar II.6. Korelasi Pertumbuhan Biofouling dengan Peningkatan Temperature Air (J.K. Rice et al : 1993)
5. Material logam
Material condensor dan exchanger yang umum dipakai seperti copper-nickel, titanium, stainless steel dan brass juga mempengaruhi akumulasi pertumbuhan biofouling. Dari ujicoba yang dilakukan EPRI terhadap ke-empat material tersebut didapatkan hasil dengan ranking sebagai berikut :
Tabel II.1. Korelasi Pertumbuhan Biofouling dengan Jenis Material
(J.K. Rice et al : 1993)
No. Material Akumulasi Biofouling
1 Copper-Nickel Slowest Biofouling
2 Brass 3 Titanium
Senyawa dari copper merupakan racun bagi bakteri sehingga pada senyawa ini akumulasi pertumbuhan biofouling bersifat paling lambat. Walaupun copper-nickel dan brass mempunyai karakteristik akumulasi pertumbuhan biofouling yang lambat, tetapi material ini mempunyai tingkat rata-rata korosi yang lebih
tinggi dibanding material lain, sehingga degradasi transfer panas yang terjadi
menjadi lebih tinggi karena adanya faktor tambahan dari korosi tersebut.
II.1.2 Metode Pengontrolan Biofouling
Metode pengontrolan dan pembersihan biofouling pada condensor dan exchanger terbagi menjadi 2 metode :
1. Metode secara kimia dan
2. Metode secara mekanik.
Metode secara kimia dilakukan dengan cara menginjeksikan sejumlah bahan kimia yang berfungsi sebagai racun bagi organisme dalam air agar organisme tersebut tidak dapat ditumbuh ditempat yang tidak diharapkan.
Secara umum injeksi bahan kimia dilakukan pada sistim PLTU adalah menginjeksi bahan kimia melalui sisi inlet air pendingin pada condensor dan exchanger.
Dosis injeksi yang dilakukan tergantung kepada kebutuhan sistim masing-masing
dengan mengacu kepada regulasi lingkungan setempat. Mengingat dampak
negatif dari penggunaan dosis injeksi bahan kimia yang berlebihan adalah
rusaknya ekosistem perairan setempat. Sementara jika dosis injeksi kurang dari
yang dibutuhkan akan mengakibatkan kegagalan pada pencegahan pertumbuhan biofouling (William Edward Garrett, Jr, et al : 1995).
Kelemahan dari metode ini dalam pengontrolan biofouling adalah tidak mampu membersihkan lapisan biofouling atau biofilm yang telah terbentuk pada dinding
tube condensor dan exchanger. Hal ini karena biofouling yang sempat terbentuk dari organisme yang sebelumnya hidup, masih akan tetap ada dan menempel pada dinding tube condensor dan exchanger (J.K. Rice et al : 1993).
Secara singkatnya metode ini hanya efektif untuk mengontrol atau mencegah
pertumbuhan organisme agar tidak membentuk biofouling atau lapisan film baru. Bahan kimia yang umumnya dipakai dalam metode pengontrolan biofouling adalah senyawa yang berbasis chlorine (seperti sodium hypochlorite,
hypochlorous acid dan hypochlorite ion), berbasis bromine (seperti hypobromous
acid dan hypobromite ion) dan chlorine dioxide.
Metode pengontrolan dan pembersihan biofouling secara mekanik dibagi menjadi 2 kategori :
1. Metode On-line.
Metode pengontrolan dan pembersihan biofouling dimana tidak memerlukan
shutdown peralatan dari sistim kerjanya. Metode on-line yang umum dipakai
adalah ball system dan cage system.
2. Metode Off-line.
Metode pengontrolan dan pembersihan biofouling yang memerlukan shutdown peralatan dari sistim kerjanya. Metode off-line yang umum dipakai
adalah jet cleaner dan rotating cleaner.
Secara singkat cara kerja dari pengontrolan dan pembersihan dengan metode on-line ball system dan cage system adalah sebagai berikut :
1. Bola dan cage diinjeksi pada sisi inlet air pendingin.
Bola-bola (ball) dan cage (kapsul) yang terbuat dari sponge dengan ukuran
lebih besar 1 mm – 2 mm dari diameter tube condensor dan exchanger
dilepaskan pada sisi air masuk pendingin yang kemudian akan hanyut bersama aliran air pendingin.
2. Bola dan cage membersihkan dinding tube
Ketika sampai pada tube condensor dan exchanger bola dan kapsul sponge ikut masuk kedalam tube. Tekanan aliran air pendingin akan memaksa bola dan kapsul tersebut untuk bergerak maju membersihkan dinding tube condensor dan exchanger.
3. Bola dan cage akan ditangkap dan dikumpulkan.
Setelah keluar dari tube bola dan kapsul sponge akan ditangkap oleh sistem penangkap bola atau kapsul (collector) untuk dialirkan lagi pada sisi air masuk pendingin sebelumnya atau akan digunakan kembali pada proses pembersihan tube berikutnya selama bola dan cage masih mempunyai diameter yang dipersyaratkan.
Gambar II.7. Sistim Ball Cleaning pada Condensor dan Exchanger
Kelemahan dari metode ini adalah dari pengalaman memperlihatkan bahwa distribusi ball atau cage tidaklah sama / merata untuk setiap seksi dari luas area tube yang akan dibersihkan. Sehingga akibat dari distribusi ball atau cage yang tidak merata tadi mengakibatkan ada tube yang dibersihkan secara terus-menerus atau bahkan tidak terbersihkan sama sekali (J.K. Rice et al : 1993).
Gambar II.8. Prediksi Frekwensi Kerapatan Bola Pembersih Tube dalam Area Condensor (J.K. Rice et al : 1993)
Secara singkat cara kerja dari pengontrolan dan pembersihan dengan metode off-line mekanik adalah sebagai berikut :
1. Mematikan kerja peralatan
Mematikan kerja peralatan yang akan dilakukan pembersihan, dalam hal ini jika condensor atau exchanger yang akan dibersihkan maka sistim pembangkit
harus stop operasi, tetapi jika sistim pembangkit memiliki konfigurasi
condensor atau exchanger ganda maka pembersihan dapat dilakukan dengan cara mematikan kerja kondensor atau exchanger bergantian sehingga sistim PLTU dapat tetap berjalan, tetapi hanya beroperasi dengan separuh beban maksimum.
2. Membersihkan tube
Membersihkan tube dilakukan dengan cara memasukkan projectil
tekanan angin, air atau kombinasi angin-air untuk memaksa projectil bergerak maju membersihkan tube.
Sementara untuk pembersihan tube dengan kondisi fouling yang lebih berat (macroorganisme seperti tritip telah tumbuh dalam tube) digunakan rotating cleaner yang menggunakan tenaga penggerak berputar semacam mesin bor dengan dilengkapi kepala pembersih tube untuk membersihkan tube.
Gambar II.9. Air / Water Jet Cleaner
Gambar II.10. Rotating Cleaner
II.2 Unit Pembangkit Muara Karang (UP Muara Karang)
PLTU Muara Karang berada dalam naungan operasi dan pemeliharaan UP Muara Karang (Unit Pembangkit Muara Karang) yang merupakan bagian dari usaha PT PJB (PT Pembangkitan Jawa-Bali) dalam bidang penyediaan tenaga listrik.
Dalam operasi dan pemeliharaannya sehari-hari, selain mengoperasikan dan memelihara PLTU Muara Karang, UP Muara Karang juga mengelola PLTGU Muara Karang. UP Muara Karang pertama kali beroperasi tepatnya tahun 1979, yang saat itu masih bernama PLN Sektor Muara Karang dan berada dibawah naungan PLN KJB (Perusahaan Listrik Negara Pembangkitan Jawa Bagian Barat) dengan mengoperasikan PLTU #1 dengan kapasitas 100 MW.
Sampai dengan saat ini UP Muara Karang masih dipercaya untuk mengelola operasi dan pemeliharaan 9 pembangkit yang menjadi tanggung-jawabnya, dengan total kapasitas terpasang 1.210 MW dan dengan produksi listrik rata-rata sebesar 5.286 Gwh pertahun.
Listrik yang dihasilkan oleh UP Muara Karang dipasok untuk kebutuhan area DKI Jakarta dan sekitarnya terutama bagi kepentingan-kepentingan vital di Jakarta seperti Istana Presiden, Gedung MPR/DPR, Bandara International Soekarno-Hatta dan lain-lain, melalui transmisi tegangan tinggi 150 Kv.
Selain memasok area DKI Jakarta dan sekitarnya, listrik yang diproduksi UP Muara Karang juga turut mendukung beban se Jawa-Bali melalui SUTET 500 Kv, dimana listrik yang disalurkan melalui jaringan 150 Kv akan dinaikkan tegangannya menjadi 500 Kv pada Gardu Induk Gandul.
Adapun type dan kapasitas pembangkit, serta tahun operasi pembangkit yang sampai saat ini masih dikelola UP Muara Karang adalah sebagai berikut :
Tabel II.2 Type Pembangkit UP Muara Karang Type Pembangkit Unit Kapasitas Terpasang (MW) Bahan Bakar Mulai Operasi PLTU 1 100 MFO 20 Feb 1979 2 100 MFO 28 Feb 1979 3 100 MFO 28 Jun 1979 4 200 MFO / Gas 26 Nov 1981 5 200 MFO / Gas 7 Jun 1982 PLTGU
GT 1.1 108 Gas 26 okt 1992 (Open Cycle) 1995 (Combined Cycle) GT 1.2 108 Gas 26 okt 1992 (Open Cycle)
1995 (Combined Cycle) GT 1.3 108 Gas 26 okt 1992 (Open Cycle)
1995 (Combined Cycle)
ST 1 186 1995 (Combined Cycle)
Kapasitas Total 1210
Lokasi UP Muara Karang sendiri berada di teluk Jakarta, tepatnya berada di Jl Raya Pluit Utara No. 2A, Penjaringan Jakarta Utara.
II.2.1 Sistim PLTU Muara Karang
Seperti telah dijelaskan sebelumnya bahwa PLTU Muara Karang terdiri dari 2 type yang berbeda yaitu yang berkapasitas 100 MW dan 200 MW, tetapi secara prinsip pola kerja untuk membangkitkan tenaga listrik dari kedua type PLTU itu adalah sama.
Perbedaan yang siginificant dari ke-2 type tersebut terletak pada sistim boiler
yang dipakai, dan turbin yang digunakan. Boiler unit pembangkit 100 MW
menggunakan konfigurasi burner front wall dengan 3 elevasi, sementara boiler
unit pembangkit 200 MW menggunakan burner konfigurasi diagonal dengan 4
elevasi dilengkapi dengan sistim reheater (pemanas uap bekas turbin HP). Turbin
yang digunakan pada unit pembangkit type 100 MW menggunakan 2 stage turbin
unit pembangkit type 200 MW menggunakan 3 stage turbin yaitu HP turbin, IP
(Immediate Pressure) turbin dan LP turbin.
Cond. Pump Boiler Feed Pump
Deaerator LP Heater HP Heater Generator LP Turbine IP Turbine HP Turbine FD Fan Stack Fuel Pump Boiler Circulating Water Pump Air Laut Air Heater Condensor
Gambar II.11. Sistim PLTU Type Unit Pembangkit 4,5
II.2.2 Sistim Pendingin PLTU Muara Karang
Sistim air pendingin utama PLTU Muara Karang merupakan suatu sistim air
pendingin yang berjenis once-through cooling water system. Dimana air
pendingin yang diambil berasal dari perairan laut dan setelah berfungsi mendinginkan condensor PLTU, air tersebut dibuang kembali ke perairan laut. Pada suatu sistem PLTU, air pendingin utama (Main Cooling Water) merupakan suatu bagian fungsi yang penting dari fungsi-fungsi yang bekerja dalam suatu sistim PLTU. Fungsi ini bekerja langsung untuk mendinginkan condesor PLTU
serta bekerja secara cascade (bertingkat) dengan sistim air pendingin siklus
tertutup (Closed Cooling Water) melalui HE (Heat Exchanger) untuk
mendinginkan peralatan-peralatan yang bekerja dalam sistim PLTU (motor-motor penggerak, minyak pelumas, gas pendingin generator).
Sebelum digunakan sebagai sarana air pendingin, air tersebut dinjeksi sodium hypochlorite yang dihasilkan oleh hypochlorite plant dan dilakukan pada kanal
intake air pendingin masuk untuk setiap pompa pendingin utama (Ciculating
Water Pump).
Untuk unit pembangkit 1, 2 dan 3 dengan kapasitas setiap pembangkit 100 MW, air pendingin utama dilayani oleh 1 unit pompa pendingin utama untuk setiap unit pembangkit, sedangkan untuk unit 4 dan 5 dengan kapasitas setiap pembangkit 200 MW, air pendingin utama dilayani oleh 2 unit pompa pendingin utama untuk setiap unit pembangkit.
Gambar II.13. Typical Flow Diagram Sistim Pendingin Utama PLTU Muara
Karang
Spesifikasi pompa air pendingin utama untuk unit pembangkit #1, #2 dan #3 :
Nama : Circulating Water Pump
Type Pompa : 60MN-MP Type Motor : MKB-R Manufacture : Melco-Nagasaki Jumlah : 4 buah Total Head : 20,4 m Putaran : 326 rpm
Kapasitas : 328.000 L/menit (19.680 m3/jam)
Power Rating : 770 kW, 4 kV, 145 A
Spesifikasi pompa air pendingin utama untuk unit pembangkit #4 dan #5 :
Nama : Circulating Water Pump
Type Pompa : 54MN-MP Type Motor : FKB-R
Jumlah : 5 buah
Total Head : 11,8 m
Putaran : 424 rpm
Kapasitas : 280.000 L/menit (16.800 m3/jam)
Power Rating : 710 kW, 4 kV, 131 A
II.2.3 Sistim dan Operasi Hypochlorite Plant PLTU Muara Karang
Hypochlorite Plant adalah suatu sistim peralatan yang digunakan untuk
mengelektrolisa Sodium Chloride (NaCl) yang terkandung dalam air laut untuk
dijadikan Sodium Hypochlorite (NaOCl) yang kemudian diinjeksikan kembali ke air laut. Tujuan dari adanya sistim peralatan ini adalah untuk mencegah tumbuhnya lapisan biologis (biofouling) yang dapat menjadi substrat (dasar untuk tumbuh) bagi makroorganisme seperti kijing, tritip, kerang, ganggang dan rumput laut untuk tumbuh pada permukaan material yang bersinggungan dengan air laut.
Pertumbuhan organisme laut ini dapat mengurangi koefisien perpindahan panas,
korosi, penurunan aliran dan tekanan dan bahkan penyumbatan pada pipa. Prinsip dasar dari Hypochlorite Plant yaitu dengan melewatkan air laut melalui dua logam
bertegangan yang berfungsi sebagai elektroda, sehingga terjadi reaksi
pembentukkan Sodium Hypochlorite (NaOCl) dari Sodium Chloride (NaCl) yang terdapat pada air laut. Pada umumnya air laut mengandung 3% Sodium Chloride (NaCl) dari pH rata-rata air laut 8.
Sistim Hypochlorite Plant yang dimiliki oleh PLTU Muara Karang adalah sistim
generator hypochlorite plant type plate-electrolyzer merk Daiki type 15WL-12
yang mulai beroperasi sejak tahun 1982 bersamaan dengan mulai beroperasinya PLTU #4 dan #5.
Proses kerja dari Hypochlorite Plant tersebut adalah sebagai berikut :
1. Air laut dialirkan dengan menggunakan pompa Sea Water Supply
2. Kotoran-kotoran yang terbawa pada air laut disaring dengan menggunakan
menggunakan filter dengan lubang sebesar 2 mm yang bekerja manual, dan penyaringan kedua menggunakan filter dengan lubang 0,5 mm yang bekerja
secara automatic.
3. Air laut dielektrolisa dengan electrolizer yang terdiri dari pelat anoda dan
katoda yang tersusun secara paralel sebanyak 15 pasang pada setiap cell,
dengan konfigurasi setiap cell dihubungkan secara seri terhadap aliran air laut
(untuk setiap modul terdapat 12 cell) untuk menghasilkan Sodium Hypochlorite (NaOCl).
4. Gas hydrogen sebagai hasil sampingan dari proses elektrolisa dibuang melalui
tangki Dehydrogen.
5. Sodium Hypochlorite (NaOCl) yang dihasilkan diinjeksikan pada air laut yang
akan digunakan dalam proses.
Secara sederhana, Hypochlorite Plant dapat digambarkan sebagai berikut:
Gambar II.14. Ilustrasi sederhana Hypochlorite Plant
Elektroda yang terpasang pada Hypochlorite Plant berupa pelat Titanium (Ti) sebagai anoda dan 316 Stainless Steel sebagai katoda. Adapun reaksi kimia pada proses elektrolisa adalah sebagai berikut:
Dengan rincian reaksi sebagai berikut:
2NaCl Æ 2Na+ + 2Cl
-Reaksi pada Anoda : 2Cl-Æ Cl2 + 2e
Reaksi pada Katoda : 2Na+ + 2H2O + 2e Æ 2NaOH + H2
Reaksi pada Electrolizer : 2NaOH + Cl2Æ NaCl + NaOCl + H2O
Peralatan utama dalam sistim Hypochlorite Plant adalah :
1. Sea Water Supply Pump
Jenis : Vertical Centrifugal Pump
Jumlah : 2 buah Kapasitas : 220 m3/jam Total Head : 40 m Motor : 3 phase, 380 V, 50 Hz, 45 kW, 1.450 rpm 2. Manual Strainer Jenis : Basket Jumlah : 2 buah Kapasitas : 220 m3/jam Diameter mesh : 2 mm
3. Automatic Backwash Strainer
Jenis : Skid Mounted
Jumlah : 1 buah Kapasitas : 220 m3/jam Diameter mesh : 0,5 mm Motor : 3 phase, 380 V, 50 Hz, 0,2 kW, 1.450 rpm 4. Electrolyzer Unit Jenis : Daiki 15WL-12 Jumlah : 4 modul
: 12 cell setiap modul
Kapasitas Out : 1.550 kg/hari atau 64,6 kg/jam setara Cl2 (Chlorine)
permodul pada arus 4.418 A
Minimum Input : 55 m3/jam air laut
5. Controlled Power Supply Unit
Jenis : Six (6) phase half wave Thyristor Output Control
Jumlah : 4 set
Input Rated : 3 phase, 416 V, 50 Hz
Output Rated : 212,1 kW (max 300 kW)
48 VDC (max 60 VDC) 4.418 A (max 5000 A) 100% continous output rating
6. Dehydrogen Drum
Jenis : Silinder Vertikal
Jumlah : 4 buah
Kapasitas : 55 m3/jam
Jumlah sodium hypochlorite yang dihasilkan oleh Hypochlorite Plant dapat dihitung dengan rumus berikut (Daiki Engineering Co. Ltd : 1982) :
10 II. 1
Dimana :
Q : Aliran air laut masuk tiap modul (m3/hour)
C : Konsentrasi sodium hypochlorite keluar tiap modul (mg/L)
Pengoperasian hypochlorite plant yang mengacu pada manual book adalah dengan
menginjeksikan sodium hypochlorite secara kontinu pada sisi intake air pendingin
masuk untuk setiap pompa pendingin utama yang beroperasi dengan mengontrol
konsentrasi residual chlorine pada outpool air pendingin utama ≤0,1 ppm (1 ppm
hypochlorite pada pembangkit-pembangkit listrik di Jepang pada waktu itu (Daiki Engineering Co. Ltd : 1984).
Sementara menurut Electric Power Research Institute (EPRI), injeksi sodium hypochlorite tergantung kepada site pembangkit masing-masing, dimana dosisnya tergantung kepada kualitas air pendingin yang akan diinjeksi, tetapi konsentrasi residual chlorine pada outpool air pendingin tidak boleh melebihi 0,5 ppm jika air pendingin tersebut dikembalikan langsung ke perairan (harus mengalami treatment terlebih dahulu). Secara umum injeksi yang diperkenankan adalah jika
konsentrasi residual chlorine (TRC / Total Residual Chlorine) pada outpool air
pendingin berada dalam kisaran ≤0,2 ppm (J.K. Rice et al : 1993).
Standard baku mutu untuk perairan laut di wilayah DKI Jakarta sesuai dengan SK Gubernur No.582 tentang Penetapan Peruntukan dan Baku Mutu Air Sungai / Badan Air Serta Baku Mutu Limbah Cair di Wilayah Daerah Khusus Ibukota
Jakarta, telah menetapkan bahwa batasan kadar chlorine bebas (FRC / Free
Residual Chlorine) yang dapat dibuang adalah maksimum 1 ppm.
Sebagai catatan bahwa :
TRC = FRC + CRC (II.2) Dimana :
TRC = Total Residual Chlorine FRC = Free Residual Chlorine
CRC = Combined Residual Chlorine
II.3 Biaya Dampak Biofouling
Biaya dampak biofouling pada pembangkit tenaga listrik terbagi menjadi 2 komponen (J.K. Rice et al : 1993) :
1. Biaya dampak biofouling yang menyebabkan terjadinya degradasi
(penurunan) performa condensor dan exchanger
2. Biaya dampak biofouling yang menyebabkan adanya kehilangan kesempatan
II.3.1 Biaya Degradasi Performa Condensor dan Exchanger
Biofouling yang telah terjadi pada condensor akan menyebabkan degradasi performa condensor, dimana akan timbul kerugian kerja turbin akibat tidak terbuangnya panas uap dengan baik. Menurunnya kerja turbin itu diakibatkan
adanya tekanan balik (back-pressure) condensor terhadap laju uap masuk turbin
yang semakin membesar, sebanding dengan meningkatnya temperature air
kondensasi dari uap bekas pemutar turbin yang tidak dapat didinginkan secara
baik.
Kerugian kerja turbin ini diasosiasikan sebagai energi yang seharusnya dapat
dikonversi sebagai energi listrik atau dengan kata lain ada energi bahan bakar
yang yang terbuang. Sehingga biaya kerugian yang timbul adalah biaya kerugian energi yang harus dibayar untuk menggantikan energi yang hilang akibat biofouling yang diasosiasikan sebagai energi yang hilang dalam setara satuan bahan bakar.
Gambar II.15. Kerugian Back-Pressure Condensor dengan Fungsi Kehilangan Beban dan Kehilangan Pendapatan
Gambar II.15 memperlihatkan sebuah contoh kerugian akibat back pressure condensor yang meningkat terhadap fungsi kehilangan beban dan kehilangan pendapatan yang telah dilakukan penelitiannya pada sebuah pembangkit berkapasitas 525 MW (Intek, Common Condenser Problems : 2008) dengan menggunakan software PEPSE (Performance Evaluation of Power System Efficiencies)
Sementara pada exchanger biofouling menyebabkan kerugian transfer panas
dikarenakan adanya tambahan resitansi panas dari lapisan biofouling pada plate
Gambar II.16. Equivalent Penambahan Tahanan Panas akibat Biofouling
Ilustrasi gambar II.16. menggambarkan bahwa penambahan ketebalan media transfer panas yang dianalogikan dalam rangkaian listrik sebagai resistan yang dihubungkan seri, sementara temperature yang akan ditransimisikan dianalogikan sebagai arus yang mengalir (DOE Fundamentals Handbook : 1992).
Dengan kondisi tersebut maka panas yang seharusnya dapat diserap oleh air pendingin dalam exchanger akan berkurang. Selisih panas yang terjadi ketika exchanger berada dalam kondisi bersih dari biofouling dan ketika berada dalam keadaan mengalami biofouling adalah merupakan kerugian panas yang terjadi, yang kemudian kerugian panas tersebut diasosiasikan sebagai energi yang hilang dalam setara satuan bahan bakar
II.3.2 Biaya Kehilangan Kesempatan Berproduksi dan Biaya Energi Pengganti
Ketika degradasi performance condensor dan exchanger telah mencapai suatu titik, dimana pengoperasian condensor dan exchanger secara terus-menerus dengan kondisi tersebut tidak mungkin dilakukan maka condensor dan exchanger harus dishutdown sebagian atau seluruhnya untuk dilakukan pembersihan tube condensor dan exchanger.
Dampak dari shutdown condensor dan exchanger ketika akan dilakukan pembersihan adalah adanya kehilangan kesempatan untuk bekerja atau berproduksi.
Sebagai contoh kasus : konfigurasi sistim pendingin utama yang dimiliki PLTU Muara Karang (gambar II.13) memperlihatkan bahwa ketika terjadi shutdown exchanger untuk dilakukan pembersihan maka harus dilakukan shutdown sebagian condensor (walaupun condensor tidak akan dilakukan pembersihan). Hal ini berarti bahwa pekerjaan pembersihan tube condensor dan exchanger yang akan dilakukan baik pada exchanger maupun condensor akan mengakibatkan kehilangan kesempatan untuk berproduksi.
Jika pada suatu titik kondisi dimana pembersihan tube condensor dan exchanger
harus dilakukan pada kondisi penuh (seluruh condensor harus di out servis), maka
akan timbul biaya energi pengganti (replacement power cost).
Pada kondisi ini pembangkit akan berhenti berproduksi tetapi pemakaian listrik untuk beberapa bagian peralatan pembangkit akan tetap akan timbul seperti penerangan dalam area pembangkit, supply power pada konsol operasi, supply power bagi motor-motor fan pendingin, dan lain-lain. Sehingga pada kondisi ini posisi pembangkit adalah sebagai pembeli energi listrik.
II.4 Analisis Biaya dan Manfaat (Cost & Benefit Analysis)
Dalam setiap pembangunan dan pengembangan proyek selalu mempertimbangkan
apa keuntungan yang diperoleh dari investasi proyek yang ditanam. Keuntungan
tersebut dapat berupa peningkatan efisiensi maupun peningkatan efektifitas.
Keduanya baik efisiensi maupun efektifitas bisa terjadi dalam berbagai bentuk. Secara umum keuntungan dalam keuntungan sebuah proyek dapat dibagi menjadi 2 bentuk besar yaitu :
1. Tangible benefits dan
Tangible benefits adalah keuntungan yang dapat secara langsung dikuantifikasi
hasilnya sementara intangible benefits adalah keuntungan tidak dapat dikuantifikasi secara langsung.
Tangible benefits dapat dihitung dengan pendekatan komponen biaya seperti :
1. Hidden cost (biaya tak nampak).
Merupakan biaya tersembunyi yang merupakan biaya tidak jelas dan muncul pada suatu bagian tertentu sebagai dampak dari pembangunan atau pengembangan proyek. Biaya operasional dan perawatan yang tak terduga
seperti biaya entertaiment merupakan hidden costs.
2. Opportunity cost (biaya kesempatan).
Merupakan besarnya keuntungan yang didapat bila sejumlah dana tersebut diinvestasikan ke bidang lain . Hal ini penting menjadi pertimbangan apakah investasi lebih menguntungkan daripada investasi ke bisnis utama atau disimpan ke dalam bank.
3. Time value of money (nilai waktu dari uang).
Konsep nilai waktu dari uang mengacu pada fakta bahwa nilai uang saat ini akan lebih berharga bila dibandingkan dengan nilai uang di masa akan datang. Ide nilai waktu dari uang di didasarkan pada arus kas terdiskon dan merupakan metode penting dalam mengevaluasi suatu investasi.
4. Discounted cash flow (arus kas terdiskon).
Merupakan suatu cara untuk mengoperasionalkan konsep nilai waktu dari uang. Pemotongan arus kas ini dilakukan setiap tahun selama investasi tersebut masih memberikan keuntungan.
5. Rate of return (tarif kembalian) dan Cost of capital (biaya modal).
Tarif kembalian dan biaya modal merupakan dua istilah yang sering digunakan dalam perhitungan arus kas terdiskon. Apapun itu namanya, tarif kembalian atau biaya modal merupakan angka yang dipakai untuk
menunjukkan tingkat pengembalian modal yang harus dicapai.
6. Economic life (umur ekonomis).
Merupakan suatu periode yang dipercaya bahwa investasi tersebut dapat menjadi efektif dan dapat memberikan keuntungan selama masa proyek beroperasi / berjalan.
Sementara Intangible benefits dapat dihitung dengan pendekatan komponen manfaat (efektifitas) seperti (Gatot Prabantoro, 2009) :
1. Manfaat pengurangan biaya
2. Manfaat pengurangan kesalahan
3. Manfaat peningkatan kecepatan aktivitas
4. Dan manfaat lain yang dapat dikomparasi
Pada penelitian ini akan membahas kelayakan suatu proyek dari alternative rehabilitasi sistim hypochlorite plant PLTU Muara Karang diutamakan dari sisi kelayakan ekonomis dan manfaat dengan menggunakan parameter :
1. Metode Total Cost of Ownership (TCO)
2. Rate Of Return (ROR)
3. Net Present Value (NPV)
II.4.1 Total Biaya Kepemilikan (Total Cost of Ownership)
Pengertian tentang Total Cost of Ownership (TCO) merupakan salah satu teknik analisis investasi yang menjadi faktor penentu pemilihan investasi. TCO adalah penjumlahan semua kategori biaya, baik itu biaya implementasi maupun biaya operasional dari proyek yang akan dibangun atau dikembangkan.
Menghitung TCO adalah dengan menjumlahkan semua biaya implementasi dan
biaya operasional selama kepemilikan proyek berjalan. Rumus :
II.4.2 Return On Investment (ROI)
Return of investment (ROI) didefinisikan sebagai hasil bagi antara annual profit
dengan tingkat investasi.
0
1 II. 4
dimana :
I0 = Jumlah investasi awal
N = Tahun investasi
CF = Cash flow setiap tahun (tingkat pengembalian pertahun)
i = Percentage tingkat suku bunga
dalam excell digunakan :
, ,
II.4.3 Net Present Value (NPV)
Net Present Value (PV) menunjukkan nilai suatu total investasi dimasa yang akan datang dengan nilai ditarik pada saat sekarang
1 II. 5
Dimana :
NPV = Nilai sekarang dari cash flow
CF = Cash flow pertahun
i = Suku bungan investasi
N = Tahun investasi
adalah dalam excell :
