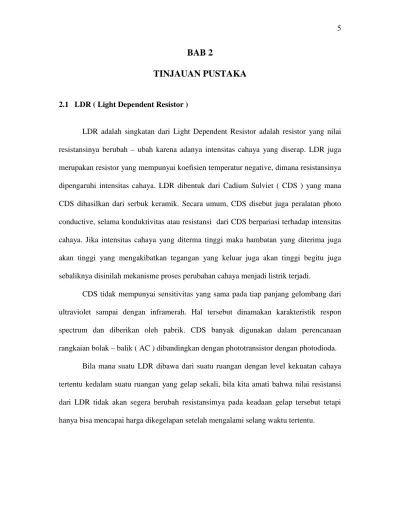

BAB 2
TINJAUAN PUSTAKA
2.1 LDR ( Light Dependent Resistor )
LDR adalah singkatan dari Light Dependent Resistor adalah resistor yang nilai resistansinya berubah – ubah karena adanya intensitas cahaya yang diserap. LDR juga merupakan resistor yang mempunyai koefisien temperatur negative, dimana resistansinya dipengaruhi intensitas cahaya. LDR dibentuk dari Cadium Sulviet ( CDS ) yang mana CDS dihasilkan dari serbuk keramik. Secara umum, CDS disebut juga peralatan photo conductive, selama konduktivitas atau resistansi dari CDS berpariasi terhadap intensitas cahaya. Jika intensitas cahaya yang diterma tinggi maka hambatan yang diterima juga akan tinggi yang mengakibatkan tegangan yang keluar juga akan tinggi begitu juga sebaliknya disinilah mekanisme proses perubahan cahaya menjadi listrik terjadi.
CDS tidak mempunyai sensitivitas yang sama pada tiap panjang gelombang dari ultraviolet sampai dengan inframerah. Hal tersebut dinamakan karakteristik respon spectrum dan diberikan oleh pabrik. CDS banyak digunakan dalam perencanaan rangkaian bolak – balik ( AC ) dibandingkan dengan phototransistor dengan photodioda.
Bila mana suatu LDR dibawa dari suatu ruangan dengan level kekuatan cahaya tertentu kedalam suatu ruangan yang gelap sekali, bila kita amati bahwa nilai resistansi dari LDR tidak akan segera berubah resistansimya pada keadaan gelap tersebut tetapi hanya bisa mencapai harga dikegelapan setelah mengalami selang waktu tertentu.
Laju recovery merupakan suatu ukuran praktis dan suatu kenaikan nilai resistansi dalam keadaan tertentu. Harga ditulis dalam kilo ohm / detik. Untuk LDR harganya lebih besar dari 200k ohm/ detik ( selama 20 menit mulai dari level cahaya 1000 lux ).
Kecepatan ini akan lebih tinggi dari arah sebaliknya, yaitu pergi dari tempat gelap ketempat terang sekitar 30 lux, akan makan waktu kurangf dari 10 m / s untuk mencapai nilai resistansi yang sesuai dengan level cahaya 400 lux.
LDR tidak mempunyai sensitivitas yang untuk setiap panjang gelombang cahaya yang jatuh padanya ( yaitu warna ).
Diantara seluruh sistem yang menggunakan “ photo electric “, sangatlah memungkinkan untuk membuka switch atau potensiometer tanpa menimbulkan loncatan bunga api, dengan menggunakan komponen LDR.
Sangatlah penting untuk diingat bahwa LDR relatif lambat dalam reaksinya, oleh karena itu pemakaian LDR diatas frekwensi tertentu bisa tidak memungkinkan.
2.2 Resistor
Resistor komponen pasif elektronika yang berfungsi untuk membatasi arus listrik yang mengalir. Berdasarkan kelasnya resistor dibagi menjadi 2 yaitu : Fixed Resistor dan Variable Resistor Dan umumnya terbuat dari carbon film atau metal film, tetapi tidak menutup kemungkinan untuk dibuat dari material yang lain.
Pada dasarnya semua bahan memiliki sifat resistif namun beberapa bahan tembaga perak emas dan bahan metal umumnya memiliki resistansi yang sangat kecil. Bahan–bahan tersebut menghantar arus listrik dengan baik, sehingga dinamakan konduktor. Kebalikan dari bahan yang konduktif, bahan material seperti karet, gelas, karbon memiliki resistansi yang lebih besar menahan aliran elektron dan disebut sebagai insulator.
2.2.1 Fixed Resistor
Resistor adalah komponen dasar elektronika yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Tipe resistor yang umum berbentuk tabung porselen kecil dengan dua kaki tembaga dikiri dan kanan. Pada badannya terdapat lingkaran membentuk gelang kode warna untuk memudahkan pemakai mengenali besar resistansi tanpa mengukur besarnya dengan ohm meter. Kode warna tersebut adalah standar menufaktur yang dikeluarkan oleh ELA (Electronic Industries Association ).
Resitansi dibaca dari warna gelang yang paling depan ke arah gelang toleransi berwarna coklat, emas, atau perak. Biasanya warna gelang toleransi ini berada pada bahan resistor yang paling pojok atau juga dengan lebar yang lebih menonjol, sedangkan warna gelang yang keempat agak sedikit ke dalam. Dengan demikian pemakai sudah langsung mengetahui berapa toleransi dari resitor tersebut. Kalau anda telah bisa menentukan mana gelang pertama selanjutnya adalah membaca nilai resistansinya.

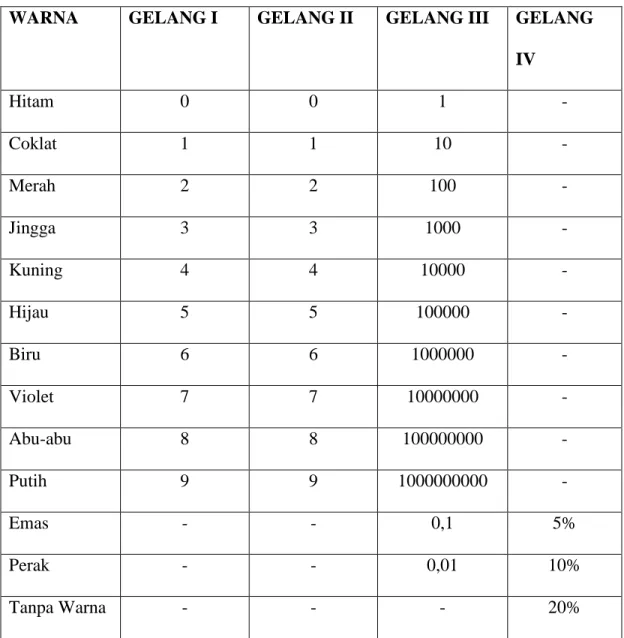

Tabel 2.1 Gelang Resistor
WARNA GELANG I GELANG II GELANG III GELANG
IV Hitam 0 0 1 - Coklat 1 1 10 - Merah 2 2 100 - Jingga 3 3 1000 - Kuning 4 4 10000 - Hijau 5 5 100000 - Biru 6 6 1000000 - Violet 7 7 10000000 - Abu-abu 8 8 100000000 - Putih 9 9 1000000000 - Emas - - 0,1 5% Perak - - 0,01 10% Tanpa Warna - - - 20%
Biasanya resistor dengan toleransi 5%, 10% atau 20% memiliki gelang (tidak termasuk gelang toleransi). Tetapi resistor dengan toleransi 1% atau 2% (toleransi kecil) memiliki 4 gelang (tidak termasuk gelang toleransi). Gelang pertama dan seterusnya berturut-turut menunjukkan besar nilai satuan, dan gelang terakhir adalah faktor pengkalinya.
2.2.2 Variabel Resistor
Untuk kelas resistor yang kedua ini terdapat 2 tipe. Untuk tipe pertama dinamakan variable resistor dan nilainya dapat diubah sesuai keinginan dengan mudah dan sering digunakan untuk pengaturan volume, bass, balance, dll. Sedangkan yang kedua adalah semi-fixed resistor. Nilai dari resistor ini biasanya hanya diubah pada kondisi tertentu saja. Contoh penggunaan dari semi-fixed resistor adalah tegangan referensi yang digunakan untuk ADC, fine tune circuit, dll. Ada beberapa model pengaturan nilai
Variable resistor, yang sering digunakan adalah dengan cara nya terbatas sampai 300
derajat putaran. Ada beberapa model variable resistor yang harus diputar berkali – kali untuk mendapatkan semua nilai resistor. Model ini dinamakan “Potentiometers” atau “Trimmer Potentiometers”.
Pada gambar di atas untuk bentuk 3 biasanya digunakan untuk volume kontrol. Bentuk yang ke 2 merupakan semi fixed resistor dan biasanya di pasang pada PCB (Printed Circuit Board). Sedangkan bentuk 1 potentiometers. Ada 3 tipe didalam perubahan nilai dari resistor variabel, perubahan tersebut dapat dilihat pada gambar 2.4
Gambar 2.4 Grafik Perubahan nilai pada potensiometer
Pada saat tipe A diputar searah jarum jam, awalnya perubahan nilai resistansi lambat tetapi ketika putarannya mencapai setengah atau lebih nilai perubahannya menjadi sangat cepat. Tipe ini sangat cocok dengan karakteristik telinga manusia. Karena telinga sangat peka ketika membedakan suara dengan volume yang lemah, tetapi tidak terlalu sensitif untuk membedakan perubahan suara yang keras. Biasanya tipe A ini juga disebut sebagai “Audio Taper” potensiometer. Untuk tipe B perubahan resistansinya adalah linier dan cocok digunakan untuk Aplikasi Balance Control, resistance value adjustment in
2.3 Kapasitor
Kapasitor adalah komponen elektronika yang dapat menyimpan muatan listrik. Struktur sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik. Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas dan lain-lain. Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif akan mengumpul pada salah satu kaki elektroda metalnya dan pada saat yang sama muatan-muatan negatif terkumpul pada ujung metal yang satu lagi. Muatan positif tidak dapat mengalir menuju ujung kutup negatif dan sebaliknya muatan negatif tidak bisa menuju ke ujung kutup positif karena terpisah oleh bahan elektrik yang non-konduktif. Muatan elektrik ini “tersimpan” selama tidak ada konduktif pada ujung- ujung kakinya. Di alam bebas phenomena kapasitor terjadi pada saat terkumpulnya muatan-muatan positif dan negatif diawan.
dielektrik
Elektroda Elektroda
Gambar 2.5 Skema kapasitor.
Kapasitor merupakan komponen pasif elektronika yang sering dipakai didalam merancang suatu sistem yang berfungsi untuk mengeblok arus DC, Filter, dan penyimpan energi listrik. Didalamnya 2 buah pelat elektroda yang saling berhadapan dan dipisahkan oleh sebuah insulator. Sedangkan bahan yang digunakan sebagai insulator dinamakan dielektrik. Ketika kapasitor diberikan tegangan DC maka energi listrik disimpan pada tiap elektrodanya. Selama kapasitor melakukan pengisian, arus mengalir. Aliran arus tersebut
akan berhenti bila kapasitor telah penuh. Yang membedakan tiap - tiap kapasitor adalah dielektriknya. Berikut ini adalah jenis– jenis kapasitor yang dipergunakan dalam perancangan ini.
2.3.1 Electrolytic Capacitor (ELCO)
Elektroda dari kapasitor ini terbuat dari alumunium yang menggunakan membrane oksidasi yang tipis. Karakteristik utama dari Electrolytic Capacitor adalah perbedaan polaritas pada kedua kakinya. Dari karakteristik tersebut kita harus berhati– hati di dalam pemasangannya pada rangkaian, jangan sampai terbalik. Bila polaritasnya terbalik maka akan menjadi rusak bahkan “MELEDAK”. Biasanya jenis kapasitor ini digunakan pada rangkaian power supply. Kapasitor ini tidak bisa digunakan pada rangkaian frekuensi tinggi. Biasanya tegangan kerja dari kapasitor dihitung dengan cara mengalikan tegangan catu daya dengan 2.
Misalnya kapasitor akan diberikan catu daya dengan tegangan 5 Volt, berarti kapasitor yang dipilih harus memiliki tegangan kerja minimum 2 x 5 = 10 Volt.
2.3.2 Ceramic Capacitor
Kapasitor menggunakan bahan titanium acid barium untuk dielektriknya. Karena tidak dikonstruksi seperti koil maka komponen ini dapat digunakan pada rangkaian frekuensi tinggi. Biasanya digunakan untuk melewatkan sinyal frekuensi tinggi menuju ke ground. Kapasitor ini tidak baik digunakan untuk rangkaian analog, karena dapat mengubah bentuk sinyal. Jenis ini tidak mempunyai polaritas dan hanya terse dia dengan nilai kapasitor yang sangat kecil dibandingkan dengan kedua kapasitor diatas.
Gambar 2.7 Ceramic Capacitor
2.3.3 Nilai Kapasitor
Untuk mencari nilai dari kapasitor biasanya dilakukan dengan melihat angka/kode yang tertera pada badan kapasitor tersebut. Untuk kapasitor jenis elektrolit memang mudah, karena nilai kapasitansinya telah tertera dengan jelas pada tubuhnya. Sedangkan untuk kapasitor keramik dan beberapa jenis yang lain nilainya dikodekan. Biasanya kode tersebut terdiri dari 4 digit, dimana 3 digit pertama merupakan angka dan digit terakhir berupa huruf yang menyatakan toleransinya. Untuk 3 digit pertama angka yang terakhir berfungsi untuk menentukan 10n, nilai n dapat dilihat pada tabel dibawah ini.
Tabel 2.2 Nilai Kapasitor
Misalnya suatu kapasitor pada badannya tertulis kode 474J, berarti nilai kapasitansinya adalah 47 + 104 = 470.000 pF = 0.47µF sedangkan toleransinya 5%. Yang harus diingat didalam mencari nilai kapasitor adalah satuannya dalam pF (Pico Farad). 2.4 Transistor
Transistor adalah komponen elektronika yang mempunyai tiga buah terminal. Terminal itu disebut emitor, basis, dan kolektor. Transistor seakan-akan dibentuk dari penggabungan dua buah dioda. Dioda satu dengan yang lain saling digabungkan dengan cara menyambungkan salah satu sisi dioda yang senama. Dengan cara penggabungan seperti dapat diperoleh dua buah dioda sehingga menghasilkan transistor NPN.
Bahan mentah yang digunakan untuk menghasilkan bahan N dan bahan P adalah silikon dan germanium. Oleh karena itu, dikatakan :
1. Transistor germanium PNP 2. Transistor silikon NPN 3. Transistor silikon PNP 4. Transistor germanium NPN
Semua komponen di dalam rangkaian transistor dengan simbol. Anak panah yang terdapat di dalam simbol menunjukkan arah yang melalui transistor.
Gambar 2.8 simbol tipe transistor
Keterangan : C = kolektor E = emiter B = basis
Didalam pemakaiannya transistor dipakai sebagai komponen saklar (switching) dengan memanfaatkan daerah penjenuhan (saturasi) dan daerah penyumbatan (cut off) yang ada pada karakteristik transistor.
Pada daerah penjenuhan nilai resistansi persambungan kolektor emiter secara ideal sama dengan nol atau kolektor dan emiter terhubung langsung (short). Keadaan ini menyebabkan tegangan kolektor emiter (VCE) = 0 Volt pada keadaan ideal, tetapi pada
C B E C B E NPN PNP
kenyataannya VCE
Gambar 2.9 Transistor sebagai Saklar ON
Saturasi pada transistor terjadi apabila arus pada kolektor menjadi maksimum dan untuk mencari besar arus basis agar transistor saturi adalah :
bernilai 0 sampai 0,3 Volt. Dengan menganalogikan transistor sebagai saklar, transistor tersebut dalam keadaan on seperti pada gambar dibawah ini:
Rc Vcc Imax= ………..……….(2.1) Rc Vcc I . hfe B = ……….……….(2.2) Rc . hfe Vcc IB= ……….(2.3)
Hubungan antara tegangan basis (VB) dan arus basis (IB
B BE B B R V V I = − ) adalah : ………(2.4) VB =IB.RB+VBE………(2.5) Saklar On Vcc Vcc IC R RB VB IB VBE VCE
BE B B V Rc . hfe R . Vcc V = + ...………(2.6) Jika tegangan VB BE B B V Rc . hfe R . Vcc V = +
telah mencapai , maka transistor akan
saturasi, dengan Ic mencapai maksimum.
Gambar dibawah ini menunjukkan apa yang dimaksud dengan VCE (sat) adalah
harga VCE pada beberapa titik dibawah knee dengan posisi tepatnya ditentukan pada
lembar data. Biasanya VCE
Gambar 2.10 Karakteristik daerah saturasi pada transistor
Pada daerah penyumbatan,nilai resistansi persambungan kolektor emiter secara ideal sama dengan tak terhitung atau terminal kolektor dan emiter terbuka (open).
(sat) hanya beberapa perpuluhan volt, walaupun pada arus kolektor sangat besar bisa melebihi 1 volt. Bagian dibawah knee pada gambar dibawah ini dikenal sebagai daerah saturasi.
(Cut off) IB > IB(sat) IB = IB(sat) IB Penjenuhan (saturation) IC Rc Vcc IB = 0 VCE
Keadaan ini menyebabkan tegangan (VCB
Gambar 2.11 Transistor Sebagai Saklar OFF Keadaan penyumbatan terjadi apabila besar tegangan habis (V
) sama dengan tegangan sumber (Vcc). Tetapi pada kenyataannya Vcc pada saat ini kurang dari Vcc karena terdapat arus bocor dari kolektor ke emiter. Dengan menganalogikan transistor sebagai saklar, transistor tersebut dalam keadaan off seperti gambar dibawah ini.
B) sama dengan
tegangan kerja transistor (VBE) sehingga arus basis (IB
hfe I I C B = ) = 0 maka : ………..(2.6) IC = IB . hfe ….………(2.7) IC = 0 . hfe ………..………(2.8) IC = 0 ………..(2.9)
Hal ini menyebabkan VCE sama dengan Vcc dapat dibuktikan dengan rumus :
Vcc = Vc + VCE…………..………..(2.10) VCE = Vcc – (Ic . Rc)…..………..(2.11) VCE = Vcc …..………(2.12) Saklar Off Vcc Vcc IC R RB VB IB VBE VCE
2.5 Relay
Relay adalah suatu rangkaian switch magnetik yang bekerja bila mendapat catu dan suatu rangkaian trigger. Relay memiliki tegangan dan arus nominal yang harus dipenuhi output rangkaian pendriver atau pengemudinya. Arus yang digunakan pada rangkaian adalah arus DC.
Konstruksi dalam suatu relay terdiri dari lilitan kawat (coil) yang dililitkan pada inti besi lunak. Jika lilitan kawat mendapatkan aliran arus, inti besi lunak kontak menghasilkan medan magnet dan menarik switch kontak. Switch kontak mengalami gaya listrik magnet sehingga berpidah posisi ke kutub lain atau terlepas dari kutub asalnya. Keadaan ini akan bertahan selama arus mengalir pada kumparan relay. Dan relay akan kembali keposisi semula yaitu normaly ON atau Normaly OFF, bila tidak ada lagi arus yang mengalir padanya, posisi normal relay tergantung pada jenis relay yang digunakan. Dan pemakaian jenis relay tergantung pada kadaan yang diinginkan dalam suatu rangkaian.
Menurut kerjanya relay dapat dibedakan menjadi : a. Normaly Open (NO), saklar akan tertutup bila dialiri arus b. Normaly Close (OFF), saklar akan tertutup bila dialiri arus
c. Change Over (CO), relay ini mempunyai saklar tunggal yang nomalnya tertutup yang lama, bila kumparan 1 dialiri arus maka saklar akan terhubung ke terminal A, sebaliknya bula kumparan 2 dialiri arus maka saklar akan terhubung ke terminal B.
Analogi rangkaian relay yang digunakan pada tugas akhir ini adalah saat basis transistor ini dialiri arus, maka transistor dalam keadaan tertutup yang dapat
menghubungkan arus dari kolektor ke emiter yang mengakibatkan relay terhubung. Sedangkan fungsi dioda disini adalah untuk melindungi transistor dari tegangan induksi berlebih, dimana tegangan ini dapat merusak transistor.
Jika transistor pada basis tidak ada arus maju, transistor terbuka sehingga arus tidak mengalir dari kolektor ke emiter, relay tidak bekerja karena tidak ada arus yang mengalir pada gulungan bentuk relay yang digunakan dan bentuk relay dengan rangkaian driver dapat dilihat pada gambar:
Gambar 2.12 Simbol Relay dan Rangkaian Driver
2.6 Ligt Emitting Diode
Light Emitting Diode ( dioda pemancar cahaya ), yang lebih dikenal dengan kependekannya yaitu LED, menghasilkan cahaya ketika arus mengalir melewatinya. Pada awalnya LED hanya dibuat dengan warna merah, namun sekarang warna-warna jingga, kuning, hijau, biru dan putih juga tersedia di pasaran. Terdapat pula LED inframerah, yang menghasilkan cahaya inframerah, alih-alih cahaya tampak. Sebuah LED yang tipikal memiliki kemasan berbentuk kubah yang terbuat dari bahan plastik, dengan pinggiran yang menonjol ( rim ) pada bagian bawah kubah, terdapat dua kubah kaki terminal dibagian bawah kubah. Biasanya, meskipun tidak selalu demikian, kaki katoda
Vcc
Tr VB
Dioda
lebih pendek dari kaki anoda. Cara lain untuk membedakan kaki katoda dengan kaki anoda adalah dengan memperhatikan bagian rim ( apabila LED yang bersangkutan memang memilikinya ). Rim dibuat berbentuk datar pada sisi yang berdekatan dengan kaki katoda.
Gbr 2.13 Simbol LED
Sebuah LED membutuhkan arus sekitar 20 mA untuk memancarkan cahaya dengan kecerahan maksimum, meskipun arus sekecil 5 mA pun masih dapat menghasilkan cahaya yang jelas tampak. Jatuh tegangan maju. Sebuah LED rata-rata adalah 1,5 V, sehingga pasokan tegangan 2 V dapat menyalakan sebagian besar LED dengan kecerahan maksimum. Dengan level-level tegangan yang lebih tinggi, LED dapat terbakar apabila tegangan maju yang diberikan melebihi 2 V. Kita harus penting untuk menyambungkan resistor pembatas arus secara seri kesebuah LED.
2.6.1 Bentuk dan Ukuran
LED digunakan sebagai lampu-lampu indicator, misalnya, untuk mengindikasikan bahwa daya listrik ke sebuah perangkat berada dalam keadaan tersambung. LED juga digunakan untuk tampilan-tampilan informative dan dekoratif. LED dibuat dalam beragam bentuk, beberapa di antaranya bulat, persegi, dan segitiga. Susunan beberapa buah LED digunakan untuk membentuk sebuah display ( tampilan ). Bentuk susunan yang paling umum adalah tampilan tujuh segmen, yang digunakan untuk menampilkan angka-angka dan huruf-huruf secara digital. Satu atau beberapa baris susunan semacam
ini dapat digunakan untuk menampilkan sebuah pesan lengkap. LED dibuat dengan beberapa ukuran tertentu. Led terkecil memiliki ukuran diameter sekitar 1 mm, digunakan sebagai lampu-lampu indicator pada panel-panel dengan ruang yang relatif sempit. Sebaiknya LED terbesar ( jumbo ) memiliki ukuran diameter 10 mm dan digunakan dalam aplikasi-aplikasi yang membutuhkan lampu-lampu peringatan yang harus mudah terlihat.
LED sangat ideal untuk digunakan sebagai lampu indicator karena hanya membutuhkan arus listrik yang relatif sangat kecil dibandingkan dengan lampu-lampu filamen. Hal ini menjadikan LED sangat cocok untuk digunakan pada perangkat-perangkat yang digerakkan oleh baterai, dimana penggunaan lampu filamen akan segera menghabiskan daya yang tersedia. Juga terdapat fakta bahwa lampu-lampu filamen memiliki usia pemakaian yang terbatas. Cepat atau lambat, kawat filamen di dalam lampu akan terbakar. Di sisi lain, LED dapat bertahan untuk tetap digunakan praktis selamanya. 2.7 Penguat Sinyal
Sebuah komparator memiliki kinerja pensaklaran yang mirip dengan rangkaian saklartransistor. Dalam semua aplikasi semacam ini, transistor yang bersangkutan digunakan dengan cara “ semua atau tidak sama sekali “. Transistor hanya akan berada dalam keadaan tidak aktif ( off ) atau saturasi ( jenuh ), dan tidak dalam keadaan lainnya. Semua rangkaian semacam inimemiliki fungsi sebagai penguat, karena suatu perubahan kecil pada input akan menghasilkan perubahan yang relatif besar pada output. Rangkaian – rangkaian penguat sdeperti diatas tidak dapat digunakan dalam aplikasi – aplikasi dimana kita hendak menguatkan sebuah sinyal audio. Bentuk gelombang audio terlalu kompleks. Ketika kjita menguatkan sinyal – sinyal audio, kita harus mempertahankan
bentuknya semirip mungkin dengan aslinya. Dengan demikian, salah satu sasaran dari rangkaian penguat audio adalah menghasilkan sinyal tetgangan output yang merupakan salinan persis dan sinyal tegangan inputnya, kecuali bahwa amplitudo input. Kita mengubah sainyal V IN menjadi sinyal V OUT.
Terdapat sinyal – sinyal lain yang juga membutuhkan teknik pemrosesan semacam ini. Ketika seorang dokter melakukan pencatatan, sinyal – sinyal listrik yang ditangkap dari otot – otot jantung sang pasien dikuatkan sebelum kemudian diumpankan kealat pencatat. Seorang seismolog harus mampu menguatkan secara akurat sinyal – sinyal yang ditangkap dari kulit bumi, untuk dapat menganalisis getaran yang ditimbulkan oleh sebuah gempa. Pada tataran frekwensi tinggi kita haruis dapat menguatkan sinyal – sinyal berfrekwensi ultra tinggi yang digunakan didalam system pemancar gelombang mikro.
Gain Tegangan
Gain tegangan sebuah rangkaian penguat dirumuskan sebagai : GV = V OUT dan V IN
Dimana GV = V OUT dan V IN adalah nilai – nilai tegangan output dan tegangan input pada titik waktu tertentu. Sebuah rangkaian penguat juga dapat memiliki gain arus, yang didefenisikan denganm cara yang sama. Menggabungkan kedua gain ini, dan merujuk kepersamaan P = IV, kita dapat mengetahui bahwa sebuah rangkaian penguat akan meningkatkan daya dari sebuah sinyal.
Gain tegangan tidak bersifat tetap. Besaran ini bergantung pada frekwensi sinyal yang bersangkutan. Hal ini terutama disebakan oleh efek kapasitabsi didalam rangkaian
