FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA

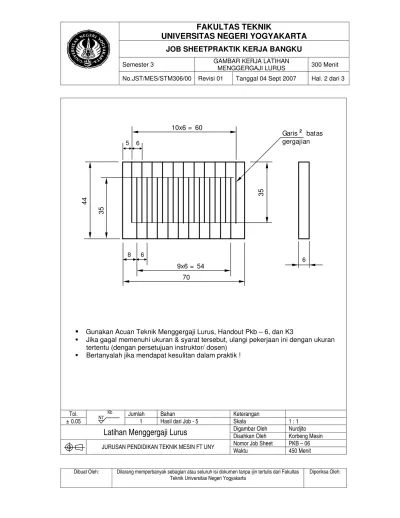

JOB SHEETPRAKTIK KERJA BANGKU
Semester 3 GAMBAR KERJA LATIHAN
MENGGERGAJI LURUS 300 Menit
No.JST/MES/STM306/00 Revisi 01 Tanggal 04 Sept 2007 Hal. 2 dari 3
Dibuat Oleh: Dilarang memperbanyak sebagian atau seluruh isi dokumen tanpa ijin tertulis dari Fakultas Teknik Universitas Negeri Yogyakarta
Diperiksa Oleh: Gunakan Acuan Teknik Menggergaji Lurus, Handout Pkb – 6, dan K3
Jika gagal memenuhi ukuran & syarat tersebut, ulangi pekerjaan ini dengan ukuran tertentu (dengan persetujuan instruktor/ dosen)
Bertanyalah jika mendapat kesulitan dalam praktik !
Tol. Jumlah Bahan Keterangan
± 0.05
Kb N7
1 Hasil dari Job - 5 Skala 1 : 1
Digambar Oleh Nurdjito
Latihan Menggergaji Lurus
Disahkan Oleh Korbeng MesinNomor Job Sheet PKB – 06 JURUSAN PENDIDIKAN TEKNIK MESIN FT UNY
Waktu 450 Menit
4
4
Garis 2 batas gergajian
6 8
9x6 = 54 5 6
10x6 = 60
3
5
3
5
70
