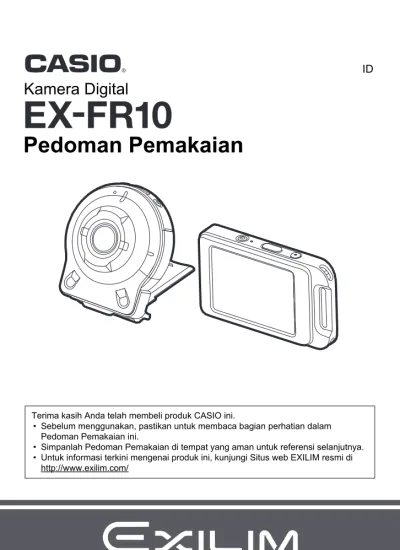

Pedoman Pemakaian. Kamera Digital

(1)

Kamera Digital

ID

Pedoman Pemakaian

Terima kasih Anda telah membeli produk CASIO ini.

• Sebelum menggunakan, pastikan untuk membaca bagian perhatian dalam Pedoman Pemakaian ini.

• Simpanlah Pedoman Pemakaian di tempat yang aman untuk referensi selanjutnya.

• Untuk informasi terkini mengenai produk ini, kunjungi Situs web EXILIM resmi di http://www.exilim.com/

(2)

Saat Anda membuka bungkusan kamera Anda, periksalah untuk memastikan bahwa semua aksesori yang ditunjukkan di bawah telah disertakan. Bila ada yang kurang, hubungi pengecer Anda.

Aksesori

Kamera (EX-FR10)

Pengontrol (EX-FR10CT)

Unit Engsel

• Unit engsel hadir sudah dalam keadaan terpasang pada kamera.

Tudung lensa Baud tripod Tali leher

Tali karabiner Adaptor USB-AC

(AD-C53U) Kabel daya*

(3)

• Isi buku petunjuk ini dapat berubah sewaktu-waktu tanpa pemberitahuan.

• Isi buku petunjuk ini telah diperiksa pada setiap langkah proses produksi. Silakan menghubungi kami bila ada hal-hal yang ingin ditanyakan, kesalahan, dll.

• Dilarang memperbanyak isi Pedoman Pemakaian ini, baik sebagian maupun seluruhnya. Selain untuk penggunaan pribadi Anda, penggunaan isi buku petunjuk ini dalam bentuk apapun tanpa izin dari CASIO COMPUTER CO., LTD. dilarang berdasarkan hukum hak cipta.

• CASIO COMPUTER CO., LTD. tidak bertanggung jawab atas kerusakan atau kerugian apa pun yang Anda atau pihak ketiga manapun tanggung akibat penggunaan atau kegagalan fungsi produk ini.

• CASIO COMPUTER CO., LTD. tidak bertanggung jawab atas kerusakan, kerugian, atau klaim apa pun dari pihak ketiga yang diakibatkan oleh penggunaan EXILIM Link.

• CASIO COMPUTER CO., LTD. tidak bertanggung jawab atas kerusakan atau kerugian apa pun yang disebabkan oleh hilangnya isi memori akibat kegagalan fungsi, perbaikan, atau alasan-alasan lain.

• Ingatlah bahwa layar untuk contoh dan ilustrasi produk yang ditunjukkan dalam Pedoman Pemakaian ini dapat terlihat berbeda dari layar dan konfigurasi kamera sebenarnya.

Panel LCD

Panel kristal cairan layar monitor menggunakan teknologi presisi tinggi yang memberikan hasil piksel sebesar 99,99%. Hal ini berarti piksel dalam jumlah sangat kecil mungkin tidak menyala atau tetap menyala pada setiap waktu. Hal ini disebabkan oleh karakteristik panel kristal cairan, dan bukan berarti terdapat kegagalan fungsi.

Bacalah ini dahulu!

Lakukan uji pemotretan

Sebelum mengambil gambar final Anda, ambillah sebuah uji potret untuk memastikan bahwa kamera merekam dengan benar.

(4)

Daftar Isi

Aksesori . . . 2

Bacalah ini dahulu! . . . 3

Pedoman Umum . . . 7

Isi Layar Monitor dan Cara Mengubahnya. . . 8

 Dasar-dasar Mulai Cepat 10

Yang dapat Anda lakukan dengan kamera CASIO Anda . . . 10

Menggunakan Pemasang . . . 12

Pengontrol. . . 12

Unit Engsel . . . 13

Tudung lensa . . . 14

Baud tripod . . . 15

Tali. . . 15

Menggunakan Panel Sentuh . . . 17

Pertama-tama, isilah baterai sebelum penggunaan. . . 18

Mengaktifkan dan Menonaktifkan Daya. . . 25

Mengonfigurasi Pengaturan Dasar Saat Pertama Kali Menghidupkan Kamera . . . 27

Mempersiapkan Kartu Memori. . . 29

Kartu Memori yang Didukung . . . 29

Untuk memasang kartu memori . . . 30

Memformat (menginisialisasi) kartu memori yang baru . . . 31

Melakukan Pemotretan . . . (Premium Otomatis) . . 32

Perhatian Saat Mengambil Foto . . . 34

 Merekam Gambar 35

Layar Modus REKAM . . . 35

Mengambil Beberapa Gambar pada Interval tertentu . . . .(Interval Pemotretan) . . 36

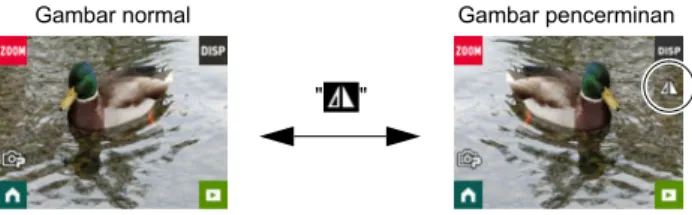

Pemotretan diri . . . .(Cermin) . . 38

Mengubah Modus Perekaman. . . 39

Menggunakan Pewaktu . . . (Pewaktu) . . 40

Memotret dengan Zoom . . . 41

Merekam Film . . . 42

(5)

 Pengaturan Perekaman Lanjut 44

Merekam Potret Indah . . . (Make-up) . . 45

Menggunakan Rana Sentuh . . . (Rana Sentuh) . . 45

Mengubah Ukuran Gambar . . . (Ukuran Gambar) . . 46

Menetapkan Waktu Perekaman Film Maksimum . . . (Waktu Perekaman Maks.) . . 47

Memotret dengan Kompensasi Kecerahan . . . .(Perubahan EV) . . 47

Menyesuaikan Rona ketika Mengambil . . . (White Balance) . . 48

Mengaktifkan Rotasi Otomatis Gambar agar Cocok dengan Orientasi Kamera . . . .(Rotasi Otomatis) . . 49

 Melihat Foto dan Film 50

Layar Modus Putar . . . 50

Melihat Foto . . . 51

Melihat Film . . . 52

Menghapus Foto dan Film . . . 52

Memperbesar Sebuah Gambar pada Layar . . . 53

Melihat Menu Gambar . . . 54

Memutar Gambar . . . (Rotasi) . . 54

Membuat Foto Kolase Hari Itu . . . (Foto Sorotan) . . 55

Membuat Film Gambar Hari Itu . . . (Film Sorotan) . . 56

Mengubah Skor Sorotan dari Gambar. . . 58

 Menyambungkan Kamera dengan Telepon Pintar (LAN Nirkabel) 60

Mengontrol Kamera Anda dengan Telepon Pintar yang Tersambung . . . 60

Membuat Koneksi antara Telepon Pintar dan Kamera Anda. . . 61

Menginstal Aplikasi EXILIM Link pada Telepon Pintar Anda. . . 61

Mengubah SSID dan kata sandi sebelum memakai LAN nirkabel . . . 62

Menggunakan Telepon Pintar sebagai Pengontrol Jarak Jauh Kamera . . . 64

Mengirim File Foto atau Film dari Memori Kamera ke Telepon Pintar. . . 65

 Pengaturan Lainnya (Pengaturan) 67

Mengonfigurasi Pengaturan Suara Kamera . . . (Suara Kamera) . . 67

Menggunakan Fungsi Getaran . . . (Getaran) . . 67

Pemulihan Tampilan Pengontrol Menggunakan Operasi Geser . . . (Geser utk Mulai) . . 67

Menyetel Jam Kamera . . . (Penyesuaian) . . 68

Menetapkan Model Tanggal . . . (Tampilan Tanggal) . . 68

Menentukan Bahasa Tampilan . . . (Language) . . 69

(6)

 Pencetakan 71

Mencetak dengan Komputer . . . 72

 Menggunakan Kamera dengan Komputer 73

Hal-hal yang Dapat Anda Lakukan dengan Menggunakan Komputer... . . 73

Menggunakan Kamera dengan Komputer Windows . . . 73

Melihat dan Menyimpan Gambar pada Komputer . . . 74

Memutar Film . . . 76

Menggunakan Kamera dengan Macintosh . . . 77

Menghubungkan Kamera ke Komputer Anda dan Menyimpan File . . . 77

Memutar Film . . . 79

File dan Folder. . . 80

Data Kartu Memori. . . 80

 Lampiran 82

Hal-hal yang perlu diperhatikan . . . 82

Tahan guncangan, Kedap cipratan air, Kedap debu . . . 89

Hal-hal yang Perlu Diperhatikan Selama Penggunaan . . . 93

Suplai Tenaga . . . 99

Pengisian . . . 99

Hal-hal yang Perlu Diperhatikan Mengenai Baterai . . . 100

Menggunakan Kamera di Negara Lain . . . 100

Membuang Kamera . . . 101

Menggunakan Kartu Memori . . . 103

Mengatur Ulang Pengaturan Awal Asli . . . 104

Bila segala sesuatunya tidak berjalan dengan lancar.... . . 106

Penanganan Masalah . . . 106

Pesan Layar . . . 110

Jumlah Foto/Waktu Perekaman Film. . . 112

Spesifikasi . . . 113

(7)

Angka dalam tanda kurung menunjukkan halaman di mana setiap komponen dijelaskan.

Pedoman Umum

bp

br bs

bt bq

cl cm cn co cp ck

5 6 7 8

1 2

4 3

bm 9 bk bl

bn bo

Kamera



Lampu operasi (halaman 19, 22)



^[p] (Power) (halaman 25)



Slot kartu memori (halaman 30)



Tombol [RESET]

(halaman 106)



Penutup [CARD]

(halaman 30)



^Speaker



^Mikrofon

(halaman 16, 43)



Lensa (halaman 16)



Tombol rana (halaman 32)



^[0] (Film) (halaman 42)



Tuas [FREE]

(halaman 13)



Port [USB]

(halaman 18, 21, 74, 78)



Penutup [USB]

(halaman 18, 21)



Lubang tali (halaman 15) Pengontrol



Penutup [USB]

(halaman 18, 21)



Tombol [RELEASE]

(halaman 12)



Tombol [RESET]

(halaman 106)



Port [USB]

(halaman 18, 21)



Bar pemasang tali karabiner (halaman 16)



Lubang tali (halaman 15)



^[0] (Film) (halaman 42)



Tombol rana (halaman 32)



Lampu operasi (halaman 19, 22)



^[p] (Power) (halaman 25)



Slot unit engsel (halaman 12)

Kamera Pengontrol

(8)

Layar monitor menggunakan berbagai indikator, ikon, dan nilai untuk selalu menginformasikan kepada Anda mengenai status kamera.

• Layar contoh dalam bagian ini dimaksudkan untuk menunjukkan lokasi semua indikator dan angka yang dapat muncul pada layar monitor dalam berbagai modus.

Ini tidak mewakili layar yang muncul sebenarnya pada kamera.

. Merekam Foto

. Merekam Film

Isi Layar Monitor dan Cara Mengubahnya



Ikon Zoom (halaman 41)



Kapasitas foto (jumlah foto) (halaman 112)



Ukuran gambar foto (halaman 46)



Ikon informasi (halaman 9)



Kualitas film (halaman 42)



Kapasitas film (waktu perekaman) (halaman 112)



Status komunikasi Bluetooth (halaman 26)



Ikon modus PUTAR (halaman 27, 51)



Tanggal/Waktu (halaman 27, 68)



Indikator tenaga baterai kamera (halaman 24)



Indikator tenaga baterai pengontrol (halaman 24)



Ikon rumah (halaman 35)



Modus perekaman (halaman 39)



White balance (halaman 48)



Kompensasi pencahayaan (halaman 47)



Pembesaran digital (halaman 41)



Frame fokus



Indikator jarak dekat (halaman 42)



Waktu Perekaman Film (halaman 42)



Waktu ditetapkan dengan "Wkt Rekaman Maks." (halaman 42)

9 bk

bl

1 2 3

4 7 5 6 8 br bq

bp bo bn bm

2 1

3

(9)

. Melihat Foto

. Pemutaran Film

. Memilih Tampilan Informasi (DISP)

Setiap kali "DISP" disentuh akan memutar pengaturan yang menampilkan atau menyembunyikan informasi pada layar. Anda dapat mengonfigurasi pengaturan terpisah untuk modus REKAM dan modus PUTAR.

• Informasi tampilan tidak dapat diubah selama perekaman film.



Ikon menu gambar (halaman 54)



Ikon informasi (halaman 9)



Ukuran gambar foto (halaman 46)



Nama folder/nama file (halaman 80)



Ikon modus REKAM (halaman 27)



Tanggal/Waktu (halaman 27, 68)



Indikator tenaga baterai kamera (halaman 24)



Indikator tenaga baterai pengontrol (halaman 24)



Ikon rumah (halaman 50)



Kompensasi pencahayaan (halaman 47)



White balance (halaman 48)



Skor Sorotan (halaman 58)



Waktu perekaman film (halaman 52)



^"6" Ikon pemutaran film (halaman 52)

Tidak Aktif Tidak ada informasi yang ditampilkan.

Informasi Aktif Menunjukkan informasi mengenai pengaturan gambar, dll.

Status Aktif Menunjukkan informasi yang lebih mendetail tentang pengaturan.

3 5 4

6 8 7

1 2

9 bl bk bm

1

2

(10)

Dasar-dasar Mulai Cepat

Kamera CASIO Anda terdiri dari berbagai pilihan fitur dan fungsi yang luar biasa untuk mempermudah perekaman gambar digital, termasuk fungsi utama berikut ini.

. Pemotretan

Yang dapat Anda lakukan dengan kamera CASIO Anda

Variasi gaya memotret

Kamera terhubung ke pengontrol menggunakan teknologi nirkabel Bluetooth^® (Bluetooth).

Anda bisa menggantungnya di leher, dipasang di tripod, dan memilih gaya pemotretan yang sesuai dengan kondisi saat ini.

Kamera juga bisa diputar 90 derajat, ini berarti bahwa Anda bisa mengubah orientasi foto dengan sedikit mengubah posisi kamera.

Interval Pemotretan

Mengambil foto dan/atau film pada interval tetap. Cara terbaik untuk membuat cuplikan kegiatan dalam sehari atau perubahan seiring waktu.

ART SHOT

Berbagai variasi efek artistik yang membantu membuat subjek umum biasa sekali pun menjadi tampak lebih baru dan menarik.

*Lihat halaman

12

untuk informasi lebih lanjut.

*Lihat halaman

36

*Lihat halaman

39

(11)

. Melihat

. Berbagi

Foto Sorotan

Anda dapat mengonfigurasi pengaturan kamera untuk memilih foto sorotan dan membuat kolasenya setiap hari.

Film Sorotan

Anda dapat mengonfigurasi pengaturan kamera untuk memilih gambar dan foto secara otomatis, dan membuat filmnya setiap hari.

Koneksi LAN Nirkabel

Mengubah telepon pintar Anda menjadi pengontrol jarak jauh kamera dan memungkinkan Anda memilih satu atau lebih file foto dan/atau film pada memori kamera dan mengirimkannya ke telepon pintar.

*Lihat halaman

55

*Lihat halaman

56

*Lihat halaman

60

(12)

Anda bisa mengonfigurasikan kamera agar sesuai dengan kebutuhan spesifik dengan memasang unit engsel yang memungkinkan pemasangan pengontrol, dan pemasang disertakan serta opsional tersedia lainnya. Dengan demikian kamera bisa disesuaikan agar sesuai dengan kebutuhan spesifik Anda.

• Jangan menekan layar monitor terlalu keras. Hal tersebut dapat merusak layar monitor.

• Jangan sekali-kali menyentuh lensa dengan jari. Sidik jari, debu, dan benda asing lainnya pada lensa dapat mengganggu pengoperasian kamera. Gunakan peniup atau alat lain untuk menjaga agar lensa dan kaca blitz bersih dari debu dan kotoran, dan bersihkan dengan kain yang halus dan kering.

Anda bisa memasang pengontrol ke kamera dan memakai kamera sebagai kamera normal.

. Memasang pengontrol

1.

Dengan lensa kamera diarahkan ke arah yang sama dengan layar monitor pengontrol, geser unit engsel ke dalam slot unit engsel pengontrol.

2.

Dorong unit engsel hingga Anda mendengar bunyi klik terpasang di dalam.

. Melepaskan pengontrol

1.

Sambil menekan tombol [RELEASE], tariklah pengontrol dari kamera.

Menggunakan Pemasang

Pengontrol

Slot unit engsel

Sejajarkan tanda 2 pada ujung unit engsel dengan tanda 8 di sebelah slot unit engsel.

(13)

. Menggunakan unit engsel sebagai dudukan

. Untuk mengubah arah pemotretan sebesar 90 derajat

1.

Sambil menarik tuas [FREE] kamera, putar kamera searah jarum jam sebesar 90 derajat hingga Anda mendengar bunyi klik.

• Sejajarkan lampu pengoperasian kamera dengan tanda C pada unit engsel.

• Garis abu-abu pada cincin lensa menunjukkan orientasi dimensi panjang dari gambar yang sedang diambil.

. Melepaskan unit engsel dari kamera

1.

Sambil menarik tuas [FREE] kamera, putar kamera berlawanan jarum jam sebesar 15 derajat hingga lampu pengoperasiannya sejajar dengan tanda A pada unit engsel.

Unit Engsel

Cincin lensa Tuas [FREE]

Garis abu-abu

A B C

A

Tuas [FREE]

(14)

2.

Lepaskan unit engsel dari kamera.

. Untuk memasang unit engsel pada kamera

1.

Sejajarkan lampu pengoperasian kamera dengan tanda A pada unit engsel.

2.

Putar kamera searah putaran jarum jam sekitar 15 derajat sampai lampu

pengoperasiannya sejajar dengan tanda B pada unit engsel.

Bila cahaya yang tidak diinginkan menyinari lensa, putar cincin Lensa berlawanan arah jarum jam untuk melepaskannya, lalu pasang tudung lensa.

Tudung lensa

A B

Pasang Lepas

Cincin lensa Ketika memasang tudung lensa atau cincin lensa,

sejajarkan tanda 8 pada kamera dengan tanda 2 pada tudung lensa atau cincin lensa.

(15)

1.

Gunakan baud tripod untuk menguatkan tripod (tersedia secara bebas di pasaran) ke unit engsel.

. Tali Leher

Tali leher dapat dipasang ke kamera atau pengontrol.

1.

Lepaskan gesper dari tali dan pasang tali ke dua lubang tali pada kamera atau pengontrol.

2.

Pasang kembali gesper.

3.

Gunakan penyesuai untuk menyesuaikan panjang tali lalu kuatkan penyesuai pada tempatnya.

Baud tripod

Tali

Tripod (tersedia bebas) Baud tripod

Memanjangkan Memendekkan

(16)

4.

Lewatkan ujung tali melalui pita.

. Tali Karabiner

1.

Lewatkan sabuk tali karabiner di sekitar bar pemasang tali karabiner.

2.

Lewatkan sabuk melalui gesper untuk menguatkannya.

• Tali karabiner tidak dimaksudkan untuk penggunaan mendaki gunung. Tali tersebut hanya dirancang untuk mendukung kamera.

• Saat memotret, pegang kamera agar tetap diam. Tekanlah tombol rana secara perlahan dan berhati-hatilah untuk menghindari semua gerakan sambil tombol rana dilepaskan dan beberapa saat setelah dilepaskan.

• Berhati-hatilah agar jari Anda dan tali tidak menutupi daerah manapun yang ditunjukkan dalam gambar.

• Jangan pernah mengayunkan kamera dengan menggunakan talinya.

• Tali yang disediakan hanya dimaksudkan untuk digunakan dengan kamera ini saja. Jangan pernah menggunakannya untuk tujuan lain.

Mikrofon

Lensa

(17)

Layar monitor kamera adalah panel sentuh. Ini artinya Anda dapat melakukan operasi berikut dengan menyentuh layar dengan jari Anda.

Sentuh

Sentuh sebentar layar dengan jari Anda.

Sentuh layar untuk memilih ikon atau komponen menu, dan untuk mengonfigurasikan pengaturan.

Menyeret

Tahan jari di layar saat Anda menyeretnya ke atas, bawah, kiri atau kanan.

Seret untuk menggulir maju di antara gambar.

Rentang

Rentangkan jempol dan jari saat Anda menempelkannya pada layar.

Gunakan rentang untuk memperbesar gambar layar.

Cubit

Satukan jempol dan jari saat Anda menempelkannya pada layar.

Gunakan cubit untuk mengurangi ukuran gambar layar, dan untuk menampilkan beberapa gambar.

• Jangan pernah menggunakan benda tajam atau keras untuk melakukan operasi pada layar. Hal tersebut dapat merusak layar.

• Memasang lembar pelindung LCD yang tersedia bebas dapat mengurangi sensitivitas layar monitor.

• Kamera akan sulit menafsirkan operasi layar yang dibuat memakai kuku Anda.

Gunakan bagian telapak jari yang berisi.

Menggunakan Panel Sentuh

(18)

Kamera dan pengontrol masing-masing memiliki baterai litium ion terpadu yang dapat diisi ulang. Baterai dalam keadaan tidak terisi saat Anda membeli kamera, jadi Anda harus mengisi baik kamera maupun pengontrol sebelum menggunakannya.

Anda dapat melakukan salah satu dari dua metode berikut untuk mengisi baterai.

• Adaptor USB-AC

• Konektor USB ke komputer

. Untuk mengisi daya dengan adaptor USB-AC

Saat kamera dan pengontrol dimatikan, sambungkan dalam urutan yang ditunjukkan di bawah.

Waktu pengisian: Sekitar 135 menit

• Ketika melepas adaptor USB-AC dari kamera, pastikan melepaskannya terlebih dulu dari kamera.

• Apabila anda menyalakan kamera atau pengontrol saat mengisi daya dengan adaptor USB-AC, Anda akan dapat melakukan operasi perekaman normal. Namun dalam kasus ini, pengisian daya kamera akan dihentikan saat kamera dinyalakan.

Pertama-tama, isilah baterai sebelum penggunaan.

2 3 4 4

1

Adaptor USB-AC (AD-C53U)

Ketika mencolokkan konektor, orientasikan tanda ini seperti yang dijelaskan di bawah.

Kamera : Ke arah sisi lensa Pengontrol: Ke arah sisi layar monitor

Port [USB]

Kabel USB mikro

(disertakan bersama kamera)

Kabel daya Penutup [USB]

(19)

. Indikasi Lampu Operasi

Saat daya mati

Saat daya hidup

• Kamera

• Pengontrol

Status Lampu Operasi Arti

Menyala merah Sedang mengisi

Berkedip-kedip merah

Pengisian terhenti karena suhu sekeliling yang abnormal, masalah adaptor USB-AC, masalah baterai (halaman 99), operasi pewaktu.

Tidak menyala Pengisian selesai

Status Lampu Operasi Arti

Menyala hijau Kamera

diaktifkan Pengisian terhenti Berkedip pelan warna

merah-kuning

Dalam kondisi tidur

Sedang mengisi

Berkedip sangat cepat warna merah-hijau

Berkedip pelan warna

hijau Pengisian selesai

Berkedip pelan warna merah-

kuning Mengisi (kondisi tidur)

Berkedip sangat cepat warna hijau-kuning

Berkedip sangat cepat warna

merah-hijau Sama seperti di atas (kondisi tidur)

Menyala hijau Pengisian selesai

Berkedip pelan warna hijau Pengisian selesai (kondisi tidur)

(20)

• Baterai sudah lama tidak dipakai atau suhu sekitar yang ekstrem dapat menyebabkan pengisian membutuhkan waktu lebih lama daripada biasanya.

Jika pengisian memerlukan waktu lebih lama daripada lima jam, pewaktu akan menghentikan pengisian secara otomatis, walaupun baterai tidak terisi penuh.

Ini ditunjukkan dengan lampu operasi merah yang menyala berkedip.

• Adaptor USB-AC akan menjadi hangat selama proses pengisian. Hal ini normal dan bukan berarti terdapat kegagalan fungsi.

• Bentuk colokan daya tergantung pada wilayah geografis masing-masing negara.

Jika lampu operasi tidak menyala atau berkedip selama pengisian, periksa arah konektor kabel USB.

• Pastikan bahwa Anda memasukkan penghubung kabel ke dalam port hingga Anda mendengar bunyi klik terpasang kencang pada tempatnya. Bila Anda gagal memasukkan penghubung seluruhnya dapat menyebabkan komunikasi yang buruk atau kegagalan fungsi.

• Ingatlah bahwa meskipun penghubung sudah dimasukkan seluruhnya, Anda masih dapat melihat bagian logam penghubung seperti ditunjukkan dalam gambar.

Kamera

Pengontrol

(21)

. Mengisi daya menggunakan sambungan USB ke komputer

Saat kamera dan pengontrol dimatikan, sambungkan dalam urutan yang ditunjukkan di bawah (



^,



^).

• Jika kamera atau pengontrol dalam keadaan hidup, tekan [p] (Power) untuk mematikan kamera sebelum menyambungkannya ke komputer.

Waktu pengisian: Sekitar 150 menit

• Jika Anda menyalakan kamera saat mengisi melalui sambungan USB ke komputer sedang berlangsung, kamera akan membuat sambungan USB dengan komputer.

Pengisian akan berlanjut. Pengisian juga akan berlanjut jika Anda menghidupkan pengontrol. Perhatikan bahwa beberapa jenis komputer atau lingkungan sambungan dapat menghentikan pengisian jika pasokan daya rendah.

USB

1 2 1

Kabel USB mikro (disertakan bersama kamera)

Port [USB]

Port USB

Komputer (daya diaktifkan)

Ketika mencolokkan konektor, orientasikan tanda ini seperti yang dijelaskan di bawah.

Kamera : Ke arah sisi lensa Pengontrol: Ke arah sisi layar monitor

Penutup [USB]

(22)

. Indikasi Lampu Operasi

Saat daya mati

Saat daya hidup

• Kamera

• Pengontrol

Berkedip-kedip merah

Tidak menyala Pengisian selesai

Menyala kuning Sedang mengisi

Berkedip sangat cepat warna merah-hijau

Menyala kuning Sedang mengisi

Berkedip pelan warna merah-

kuning Mengisi (kondisi tidur)

Berkedip sangat cepat warna hijau-kuning

Berkedip sangat cepat warna

merah-hijau Sama seperti di atas (kondisi tidur)

Berkedip pelan warna hijau Pengisian selesai (kondisi tidur)

(23)

• Pada saat pertama kali Anda menyambungkan kamera atau pengontrol ke komputer menggunakan kabel USB, sebuah pesan kesalahan mungkin muncul pada komputer. Jika ini terjadi, lepaskan lalu sambungkan kembali kabel USB.

• Baterai yang belum digunakan dalam jangka waktu lama, komputer jenis tertentu, dan kondisi sambungan dapat menyebabkan pengisian membutuhkan waktu sekitar lima jam, yang akan memicu pewaktu yang menghentikan pengisian secara otomatis, walaupun baterai tidak diisi penuh. Jika ini terjadi, lepaskan lalu sambungkan kembali kabel USB untuk memulai kembali pengisian. Agar pengisian lebih cepat selesai, Anda disarankan untuk menggunakan adaptor USB-AC yang disertakan.

• Pengisian tidak akan dijalankan ketika komputer yang tersambung dalam modus hibernasi.

Hal-hal Lain Mengenai Pengisian

• Dengan dua metode pengisian yang diuraikan di atas, Anda dapat mengisi baterai.

Jangan pernah menggunakan peralatan pengisi tipe lainnya. Penggunaan pengisi yang berbeda dapat menyebabkan kecelakaan yang tidak terduga.

• Baterai model ini hanya dapat diisi melalui port USB dengan spesifikasi USB 2.0 saja.

• Perangkat pengisian USB dan perangkat catu daya mengikuti standar tetap.

Penggunaan perangkat lebih rendah atau perangkat yang tidak mengikuti standar dapat mengakibatkan kamera tidak berfungsi dan/atau gagal.

• Pengoperasian tidak dijamin jika komputer dibangun atau diubah oleh Anda.

Walaupun dalam komputer yang dijual secara komersial, beberapa spesifikasi port USB mungkin tidak dapat mengisi melalui kabel USB.

• Baterai yang masih hangat setelah penggunaan normal tidak dapat terisi penuh.

Berikan waktu agar baterai mendingin sebelum mengisi.

• Tenaga baterai berkurang sedikit ketika dipasang di dalam kamera atau pengontrol. Oleh karena itu, Anda dianjurkan untuk segera mengisi baterai sebelum perlu menggunakannya.

• Pengisian baterai kamera dapat menyebabkan gangguan pada penerimaan TV dan radio. Bila hal ini terjadi, pasang adaptor USB-AC pada stopkontak yang jauh dari TV atau radio.

• Waktu pengisian sebenarnya tergantung dari kapasitas baterai tersebut dan kondisi pengisian.

• Jangan gunakan adaptor USB-AC pada alat lain mana pun.

• Jangan pernah gunakan kabel daya pada perangkat lain.

• Hanya gunakan adaptor USB-AC dan kabel USB yang ditetapkan di dalam manual ini untuk pengisian. Penggunaan jenis perangkat lainnya dapat mengakibatkan pengisian yang kurang tepat.

(24)

Memeriksa Isi Baterai Saat Ini

Selama tenaga baterai dipakai, indikator baterai pada layar monitor menunjukkan tenaga saat ini seperti yang ditunjukkan di bawah.

menunjukkan bahwa tenaga baterai rendah. Isilah baterai sesegera mungkin.

menunjukkan bahwa baterai akan segera habis. Isilah baterai sesegera mungkin.

• Level yang ditunjukkan oleh indikator baterai dapat berubah bila Anda mengganti- ganti antara modus REKAM dan modus PUTAR.

• Bila kamera dibiarkan selama kira-kira 5 hari tanpa mengalirkan tenaga selama baterai mati akan menyebabkan pengaturan tanggal dan waktu menjadi hilang.

Sebuah pesan yang memberi tahu Anda untuk mengonfigurasi pengaturan waktu dan tanggal akan muncul saat berikutnya Anda menghidupkan kamera setelah memulihkan daya. Bila hal ini terjadi, konfigurasikan pengaturan tanggal dan waktu (halaman 68).

• Lihat halaman 115 untuk informasi mengenai usia baterai dan jumlah foto.

Isi Tinggi Rendah

Baterai Indikator

Kamera * * *

Pengontrol * * *

Warna Indikator Putih * Putih * Merah * Merah

(25)

. Sambungan Nirkabel Kamera-Pengontrol (Bluetooth)

Kamera dan pengontrol berkomunikasi melalui

sambungan teknologi nirkabel Bluetooth. Setelah Anda melakukan pengoperasian "pemasangan"

yang diperlukan untuk sambungan teknologi

nirkabel Bluetooth, kamera dan pengontrol akan saling tersambung secara otomatis saat Anda mengaktifkannya. Perhatikan bahwa sambungan akan terputus jika jarak antara kamera dan pengontrol terlalu jauh atau jika sambungan LAN nirkabel antara kamera dan telepon pintar terjalin. Pengontrol akan mati setelah sambungan teknologi nirkabel Bluetooth terputus setelah beberapa waktu yang telah ditentukan sebelumnya. Kamera akan tetap hidup, jadi Anda dapat memotret gambar dengan menekan tombol rananya.

• Kamera Anda memiliki fungsi komunikasi teknologi nirkabel Bluetooth yang telah terintegrasi. Hindari mengoperasikan kamera (termasuk pengoperasian kamera secara terpisah) di dalam pesawat atau di tempat lain mana pun yang melarang penggunaan komunikasi data nirkabel.

• Pengaturan sambungan Bluetooth dari kamera ini tidak bisa diubah.

• Kamera dan teknologi nirkabel Bluetooth tidak akan tersambung ke jenis perangkat apa pun lainnya.

. Untuk menghidupkan daya

Baik kamera maupun pengontrol harus dihidupkan untuk dapat menggunakan keduanya.

• Menghidupkan kamera akan menyebabkan kamera dan lampu pengoperasian

Mengaktifkan dan Menonaktifkan Daya

Kamera

Tekan [p] (Power).

Pengontrol Tekan [p] (Power).

[p] (Power)

Lampu operasi

[p] (Power) Lampu operasi

(26)

• Sambungan antara kamera dan pengontrol terpengaruh oleh orientasi dan jarak di antara keduanya.

• Jangkauan maksimum untuk memotret dengan tombol rana pengontrol adalah sekitar 10 meter. Jangkauan maksimum untuk melihat gambar pada layar monitor pengontrol adalah sekitar lima meter.

• Jika sambungan buruk, lampu operasi pengontrol akan berkedip warna hijau dan

" " (status komunikasi Bluetooth) akan muncul di layar monitor. Respons kamera mungkin akan lambat jika Anda melakukan operasi pada pengontrol saat komunikasinya buruk. Jika ini terjadi, cobalah menyesuaikan orientasi dan jarak antara kamera dan pengontrol.

• Perhatikan tindakan awal di bawah untuk memastikan komunikasi yang stabil antara kamera dan pengontrol.

– Posisikan pengontrol agar tegak, dengan layar berada pada orientasi lanskap (horizontal).

– Pastikan bahwa tidak ada yang menghalangi bagian belakang pengontrol, yang tercetak dengan logo dan teks.

– Tunjukkan bagian belakang pengontrol pada kamera.

– Pastikan bahwa tidak ada yang memblokir area di sekitar cincin lensa kamera.

– Pastikan bahwa tidak ada yang menghalangi jalur antara kamera dan pengontrol.

Modus Tidur

Jika Anda menekan [p] (Power) pada pengontrol atau jika Anda tidak melakukan operasi pengontrol sekitar 25 detik ketika ada sambungan teknologi nirkabel Bluetooth kamera dan pengontrol, gambar pengontrol akan berubah kosong. Lalu jika tidak ada operasi yang dilakukan selama lima detik, maka kamera dan pengontrol akan masuk ke modus tidur. Lampu operasi akan berkedip pelan warna hijau selama kamera berada dalam modus tidur. Untuk memulihkan tampilan pengontrol, tekan tombol pengontrol mana saja. Sambungan teknologi nirkabel Bluetooth antara kamera dan pengontrol terjaga meski keduanya berada dalam modus tidur, sehingga dapat segera pulih ketika Anda menyentuh satu tombol.

• Jika jarak antara kamera dan pengontrol terlalu jauh atau jika kondisi komunikasi memburuk sementara kamera dalam modus tidur, koneksi keduanya bisa jatuh.

(27)

Beralih antara modus REKAM dan Modus PUTAR

Sentuh ikon di sudut kanan bawah layar atau seret layar ke atas atau bawah untuk beralih di antara modus REKAM dan modus PUTAR.

• Jika " " (PUTAR) dan/atau " " (REKAM) tidak ditampilkan, sentuh " " atau

"DISP".

. Mematikan daya

Pada kamera atau pengontrol, tekan [p] (Power).

• Mematikan kamera akan menyebabkan pengontrol mati secara otomatis setelah sekitar 5 menit.

Saat pertama kali Anda menyalakan kamera, sebuah layar muncul untuk

mengonfigurasi pengaturan bahasa tampilan, tanggal, dan jam. Kegagalan menyetel tanggal dan waktu dengan benar akan menyebabkan data tanggal dan waktu yang salah ikut terekam bersama gambar.

• Model kamera yang dijual dalam area geografis tertentu mungkin tidak mendukung pemilihan bahasa tampilan.

1.

Hidupkan kamera dan pengontrol (halaman 25).

• Jika ini adalah pertama kalinya Anda mengaktifkan daya, layar pemilihan bahasa akan muncul. Jika layar tidak muncul, periksa kamera sudah diaktifkan.

2.

Seret (halaman 17) layar pengontrol ke atas dan bawah atau sentuh

" ", " " hingga Anda menemukan bahasa yang diinginkan, lalu sentuh untuk memilihnya.

Mengonfigurasi Pengaturan Dasar Saat Pertama Kali Menghidupkan Kamera

Modus REKAM Modus PUTAR

" " (PUTAR)

" " (REKAM)

(28)

3.

Sentuh format tampilan tanggal yang diinginkan.

Contoh: 10 Juli 2016 Tahun/Bulan/Hari * 16/7/10 Hari/Bulan/Tahun * 10/7/16 Bulan/Hari/Tahun * 7/10/16

4.

Set tanggal dan waktu.

• Sentuh nilai yang ingin diubah (tahun, bulan, hari, jam, menit) lalu sentuh " ", " " untuk mengubahnya.

• Untuk mengganti antara format 12-jam dan 24- jam, pilih "am (pm)"/"24h" lalu sentuh " ", " "

untuk mengubah pengaturan.

5.

Setelah pengaturan tanggal dan waktu sesuai dengan yang diinginkan, sentuh "Aktifkan".

• Setiap negara mengontrol waktu lokal masing-masing dan penggunaan waktu musim panas, sehingga sewaktu-waktu dapat berubah.

Bila Anda membuat kesalahan dalam mengonfigurasi bahasa tampilan, pengaturan tanggal, atau waktu dengan prosedur di atas, lihat halaman berikut untuk informasi mengenai bagaimana cara memperbaiki pengaturan.

– Bahasa tampilan: Halaman 69 – Tanggal dan jam: Halaman 68

Ikon sakelar 12/24 jam

(29)

Walaupun kamera memiliki memori yang terpasang di dalam yang dapat digunakan untuk menyimpan gambar dan film, Anda mungkin ingin membeli kartu memori yang dijual bebas untuk kapasitas yang lebih besar. Kamera tidak memiliki kartu memori.

Gambar yang direkam selama kartu memori terpasang akan disimpan ke kartu memori. Bila tidak ada kartu memori yang terpasang, gambar disimpan ke memori yang terpasang di dalam.

• Foto dan film yang disimpan dalam memori terpasang tidak dapat disalin ke kartu memori.

• Untuk informasi mengenai kapasitas kartu memori, lihat halaman 112.

– Kartu Memori microSD – Kartu Memori microSDHC – Kartu Memori microSDXC

• Di atas adalah jenis kartu memori yang didukung per Juli 2014.

• Kamera ini mendukung penggunaan kartu memori microSD

dari jenis dan kapasitas berikut: kartu memori microSD hingga 2 GB, kartu memori microSDHC dari 2 GB hingga 32 GB, kartu memori microSDXC dari 32 GB hingga 2 TB. Perhatikan kemampuan menggunakan kartu tertentu pada kamera ini, walaupun kapasitas di atas dan persyaratan jenis terpenuhi, hal tersebut tidak dijamin.

Mempersiapkan Kartu Memori

Kartu Memori yang Didukung

Peringatan!

0 Kartu memori memiliki ukuran yang sangat kecil dan dapat tertelan secara tidak sengaca oleh bayi dan anak kecil. Jaga kartu memori dari jangkauan bayi dan anak-anak. Jika kartu memori tertelan secara tidak sengaja, segera hubungi dokter.

+

*

(30)

1.

Tekan [p] (Power) kamera untuk mematikan kamera dan kemudian bukalah penutup [CARD].

2.

Masukkan kartu memori.

Setelah memposisikan kartu memori sedemikian hingga bagian belakangnya menghadap ke atas (ke arah sisi lensa kamera), geserlah ke dalam slot kartu terus hingga Anda mendengar bunyi klik terpasang kencang di dalam.

3.

Tutup penutup [CARD].

• Jangan pernah memasukkan apa pun selain kartu memori yang didukung (halaman 29) ke dalam celah slot kartu memori.

• Bila air atau benda asing lainnya masuk ke dalam slot kartu, segera matikan kamera, dan hubungi pengecer atau pusat layanan CASIO resmi Anda yang terdekat.

Untuk memasang kartu memori

Belakang

Depan Belakang

(31)

. Mengganti kartu memori

Tekan kartu memori dan kemudian lepaskan. Hal ini akan menyebabkannya keluar dari slot kartu memori dengan pelan.

Tariklah kartu seluruhnya keluar dan kemudian masukkan yang lainnya.

• Matikan kamera sebelum melepaskan kartu memori. Mengeluarkan kartu memori saat kamera sedang menjalankan suatu operasi dapat mengakibatkan gambar tidak disimpan dan bahkan merusak kartu memori.

Formatlah kartu memori pada kamera sebelum pertama kali menggunakannya.

• Bila kartu memori yang sudah memiliki foto atau file lainnya di dalamnya diformat, isinya akan dihapus. Biasanya Anda tidak perlu memformat kartu memori lagi.

Namun, bila proses penyimpanan ke dalam kartu melambat atau bila Anda melihat adanya ketidaknormalan lainnya, format ulang kartu.

• Pastikan menggunakan kamera untuk memformat kartu memori. Memformat kartu pada komputer akan menghasilkan format standar non-SD, yang dapat sangat memperlambat waktu pemrosesan dan dapat menyebabkan masalah kompatibilitas, kinerja, dan masalah-masalah lainnya.

1.

Masukkan kartu memori (halaman 30).

2.

3.

Sentuh ikon " " (Rumah).

4.

Sentuh "MENU".

5.

Seret ke atas dan ke bawah hingga Anda menemukan "Pengaturan", lalu sentuh.

6.

Seret ke atas dan ke bawah hingga Anda menemukan "Format", lalu sentuh.

7.

Sentuh "Format" lalu sentuh "Ya".

Ini memulai operasi pemformatan kartu memori.

Memformat (menginisialisasi) kartu memori yang baru

(32)

Kamera Anda memiliki berbagai macam modus perekaman untuk menyesuaikan kondisi dan tujuan pemotretan (halaman 39). Bagian ini menjelaskan prosedur pemotretan umum menggunakan Premium Otomatis.

Dengan perekaman Premium Otomatis, kamera akan secara otomatis menentukan apakah Anda memotret subjek atau pemandangan, dan kondisi lainnya. Perekaman Premium Otomatis menghasilkan gambar yang lebih tinggi.

1.

Hidupkan kamera dan pengontrol (halaman 25).

Ini akan memulai kamera dan pengontrol pada modus REKAM.

• Modus standar perekaman dari pabrik saat Anda membeli kamera adalah "Premium Otomatis".

Anda dapat menggunakan prosedur pada halaman 39 untuk mengubah modus perekaman.

• Bila kamera berada dalam modus PUTAR, sentuh " " (REKAM).

2.

Arahkan kamera ke subjek.

3.

Tekan tombol rana kamera atau pengontrol.

Kamera akan menyesuaikan pencahayaan dan fokus secara otomatis, lalu memotret.

• Menekan tombol rana kamera akan mengambil gambar meski jika pengontrol dimatikan, dan meski kamera dan pengontrol berada dalam modus tidur (halaman 26).

• Karena karakteristik elemen gambar CMOS yang digunakan oleh kamera, subjek yang bergerak sangat cepat atau pergerakan tangan selama pengambilan gambar akan menyebabkan terdistorsinya gambar yang direkam.

Melakukan Pemotretan (Premium Otomatis)

Ikon Premium Otomatis

Tombol rana [0] (Film)

Kamera

Pengontrol

[0] (Film) Tombol rana

(33)

Membuat Film

Tekan [0] (Film) pada kamera atau pengontrol untuk memulai perekaman film.

Untuk menghentikan perekaman film, tekan [0] (Film) sekali lagi.

Lihat halaman 42 untuk informasi lebih lanjut.

• Perekaman film dapat berlangsung sampai 29 menit.

• Anda juga dapat melakukan pemotretan dengan menyentuh titik pada layar monitor (halaman 45).

• Anda dapat menetapkan ukuran gambar foto yang diambil. Lihat halaman 46 untuk informasi lebih lanjut.

. Memotret dengan Kamera Saja

Anda bisa menggunakan kamera dalam konfigurasi berdiri sendiri tanpa menyalakan pengontrol atau juga menetapkan hubungan antara pengontrol dan kamera.

• Jika operasi Interval Pemotretan (halaman 36) atau perekaman film (halaman 42) sedang berlangsung, maka itu akan terus mengambil gambar meski daya pengontrol dimatikan.

. Memotret dengan Premium Otomatis

• Selain kecepatan rana dan sensitivitas ISO, kamera melakukan operasi berikut secara otomatis saat memotret menggunakan Premium Otomatis.

– Fokus Otomatis biasanya dijalankan seperti biasa.

– Kamera otomatis menentukan titik fokus pada layar dan memfokuskan di tempat itu.

– Saat memotret orang, fitur deteksi wajah mendeteksi wajah hingga 12 individu dan mengatur fokus dan kecerahannya masing-masing.

(34)

Pengoperasian

• Bila cahaya yang tidak diinginkan menyinari lensa, naungi lensa dengan tangan Anda atau pasang tudung lensa (halaman 14) saat memotret gambar.

Layar Monitor saat Mengambil Foto

• Kondisi tingkat kecerahan subjek dapat menyebabkan respons layar monitor melambat dan dapat menyebabkan gangguan digital dalam gambar layar monitor.

• Gambar yang muncul pada layar monitor adalah untuk komposisi gambar. Gambar sebenarnya akan direkam bersama modus perekaman yang dipilih (halaman 39).

Memotret Dalam Ruangan di bawah Cahaya Lampu Pijar

• Kelipan cahaya lampu pijar selama beberapa menit dapat mempengaruhi tingkat kecerahan atau warna gambar.

Perhatian Saat Mengambil Foto

(35)

Merekam Gambar

Bagian ini menjelaskan isi dari layar modus REKAM. Saat layar utama modus REKAM atau layar rumah ditampilkan, menekan kamera atau tombol rana pengontrol akan mengambil gambar.

. Layar Utama

Layar utama muncul ketika Anda menghidupkan kamera atau ketika Anda masuk ke modus REKAM dari modus PUTAR.

. Layar Rumah

Layar rumah muncul ketika Anda menyentuh ikon " " pada layar utama.

Layar Modus REKAM



Zoom (halaman 41)



Informasi (halaman 9)



Masuk ke modus PUTAR (halaman 27)



Masuk ke layar rumah

4 1

3 2



Modus perekaman (halaman 39)



Interval Pemotretan (halaman 36)



Pewaktu (halaman 40)



Menu (halaman 44)



Tampilkan gambar pencerminan (halaman 38)



Ke layar utama

6 1

4 5

2

3

(36)

Anda dapat menggunakan Interval Pemotretan untuk memotret foto dan film secara otomatis pada interval yang ditentukan.

. Untuk memulai operasi Interval Pemotretan

1.

Pada layar utama modus REKAM, sentuh ikon " " (Rumah).

2.

Pada layar rumah, sentuh ikon " " (Interval Pemotretan).

3.

Sentuh ikon "¥" (Pengaturan Interval).

4.

Sentuh "Interval" atau "Gaya Pemotretan" dan konfigurasikan pengaturan sesuai keinginan.

5.

Sentuh ikon " " (Kembali).

6.

Sentuh "Mulai".

Ini akan memulai operasi Interval Pemotretan.

• Memulai operasi Interval Pemotretan menyebabkan kamera dan pengontrol masuk ke kondisi tidur dan siaga untuk merekam gambar.

Ini akan ditunjukkan dengan lampu operasi kamera yang berkedip warna hijau.

• Menekan tombol pengontrol mana saja untuk kembali dari modus tidur akan menyebabkan jumlah gambar yang telah direkam muncul pada layar monitor (Batas Tampilan: 9999). Interval Pemotretan akan berlanjut setelah jumlah gambar yang ditampilkan mencapai 9999. Merekam

Mengambil Beberapa Gambar pada Interval tertentu (Interval Pemotretan)

Interval Menetapkan interval pemotretan.

Gaya Pemotretan

Foto + Film:

Mengambil lima foto lalu diikuti dengan film berdurasi lima detik.

Hanya Film:

Mengambil gambar film berdurasi lima detik. Audio juga direkam dengan pengaturan ini.

Hanya Foto: Melakukan pemotretan.

(37)

. Untuk menghentikan operasi Interval Pemotretan

1.

Pada pengontrol, tekan tombol apa saja untuk memulihkan dari kondisi tidur.

2.

Sentuh "Keluar".

Ini akan menghentikan operasi Interval Pemotretan.

. Untuk mengambil gambar secara manual selama operasi Interval

Pemotretan

Menekan tombol rana pada kamera selama Interval Pemotretan akan mengambil sebuah foto. Menekan [0] (Film) pada kamera akan merekam film berdurasi lima detik.

• Tidak ada yang ditampilkan pada layar monitor selama operasi Interval Pemotretan.

• Gambar Interval Pemotretan diambill menggunakan Fokus Otomatis.

• Stabilisasi gambar kamera diaktifkan selama perekaman film oleh operasi Interval Pemotretan. Namun, ingatlah bahwa stabilisasi gambar tidak mencegah

kekaburan gambar akibat gerakan subjek.

• Pengaturan pemotretan saat ini, termasuk zoom, tidak bisa diubah ketika Interval Pemotretan sedang berlangsung. Foto dapat direkam dengan operasi kamera saja, dan bukan dengan mengoperasikan pengontrol.

• Jika baterai kamera mati selama operasi Interval Pemotretan, maka operasi akan dihentikan. Baterai pengontrol yang mati tidak akan memengaruhi operasi Interval Pemotretan yang sedang berlangsung. Untuk menghentikan operasi Interval Pemotretan dalam contoh ini, tekan [p] (Power) pada kamera.

• Jika Anda melakukan operasi kamera secara manual ketika operasi Interval Pemotretan mencapai interval pengambilan gambar, perekaman Interval Pemotretan untuk interval itu akan dilewatkan.

(38)

Anda dapat menggunakan fungsi ini untuk menampilkan gambar pencerminan dari tampilan pengontrol. Ini bermanfaat ketika memakai pengontrol untuk membuat gambar pemotretan diri. Gambar ini direkam menurut orientasi normal (gambar tidak dicerminkan).

1.

2.

Pada layar rumah, sentuh ikon " " (Cermin).

Ini menampilkan gambar pencerminan dari tampilan pengontrol.

• Ikon layar rumah berubah ke sementara gambar pencerminan ditampilkan.

3.

Susun gambar pada pengontrol dan tekan tombol rana untuk memotret.

• Anda dapat mengubah gambar yang ditampilkan pada layar utama ke gambar pencerminan dengan menggeser gambar.

Pemotretan diri (Cermin)

Gambar normal Gambar pencerminan

" "

(39)

Selain Premium Otomatis, kamera memungkinkan Anda untuk memilih di antara lima adegan ART SHOT yang menerapkan efek berbeda pada foto.

1.

2.

3.

Pada layar rumah, sentuh ikon modus perekaman di sudut kiri atas layar.

4.

Sentuh ikon pada modus perekaman yang ingin digunakan.

• Anda dapat menyentuh " " atau " " untuk menggulirkan layar dan melihat modus lain yang tersedia.

• Menyentuh " " di sudut kiri atas layar dan kemudian menyentuh ikon modus perekaman akan menampilkan informasi tentang modus itu.

5.

Tekan tombol rana untuk memotret.

Mengubah Modus Perekaman

P-AUTO

(Premium Otomatis)

Kamera akan secara otomatis menentukan apakah Anda memotret subjek atau pemandangan, dan kondisi lainnya.

Perekaman Premium Otomatis menghasilkan gambar yang tinggi (halaman 32).

ART SHOT

TOY

(Kamera Mainan)

Tepi gelap & kisaran rona membuat gbr tampak spt difoto dg kamera mainan.

SOFT

(Fokus Lembut) Pemburaman total utk efek lembut dan romantis.

LIGHT (Rona Halus)

Kontras yg melembut utk memberi nuansa halus nan segar.

SEPIA (Sepia) Warna ini menciptakan kesan 'tempo doeloe'.

MONO (Monokrom)

Semburat dan kontras warna hitam dan putih yang menonjol.

Ikon modus perekaman

(40)

• Memilih adegan ART SHOT akan secara otomatis mengaktifkan fokus otomatis.

• Efek ART SHOT tidak akan diterapkan pada pengambilan film sementara adegan ART SHOT dipilih.

• Make-up tidak dapat diaktifkan ketika adegan ART SHOT sedang digunakan.

. Batasan Fokus Otomatis

• Salah satu dari hal berikut ini dapat mengakibatkan fokus yang benar tidak dapat dilakukan.

– Tembok berwarna polos atau subjek berkontras sangat rendah – Subjek dengan cahaya latar yang kuat

– Subjek yang bersinar sangat terang

– Kerai atau subjek lainnya yang memiliki pola horizontal berulang – Beberapa subjek pada jarak yang berbeda-beda dari kamera – Subjek di lokasi gelap

– Gerakan kamera selama memotret – Subjek yang bergerak cepat

– Subjek-subjek di luar jangkauan fokus kamera

Anda dapat menggunakan prosedur di bawah ini untuk mengonfigurasikan kamera untuk mengambil foto secara otomatis lima detik setelah ikon pewaktu disentuh.

1.

Dalam layar utama modus REKAM, sentuh ikon " " (Rumah).

2.

Pada layar rumah, sentuh ikon "r" (Pewaktu).

Kamera akan memotret gambar dalam 5 detik.

• Beberapa kondisi kamera dan pengontrol komunikasi dapat menyebabkan waktu hitung mundur menjadi sedikit menyimpang.

Menggunakan Pewaktu (Pewaktu)

(41)

Kamera Anda dilengkapi dengan zoom digital yang memungkinkan pembesaran gambar hingga 4X.

Perhatikan bahwa proses digital digunakan untuk memperbesar bagian tengah gambar sehingga ada penurunan kualitas gambar.

1.

Dalam layar utama modus REKAM, sentuh ikon " " (Zoom).

• Anda juga bisa menampilkan tombol zoom ("+",

"–") dengan meregangkan atau mendekatkan jari pada layar.

2.

Sentuh "+", "–" untuk memperbesar/

memperkecil.

3.

Setelah fokus zoom sesuai dengan yang Anda inginkan, sentuh " ".

4.

Tekan tombol rana untuk memotret gambar.

• Gambar foto jauh mudah kabur karena gerakan kamera ketika Anda menekan tombol rana. Karena itu, menstabilkan kamera dengan menempatkannya pada permukaan yang rata, dll. disarankan.

• Pengoperasian zoom dinonaktifkan selama pengambilan Interval Pemotretan.

• "Ù" ditampilkan pada layar monitor saat pembesaran digital digunakan.

Memotret dengan Zoom

+ (Foto jauh) : Memperbesar subjek dan mempersempit sekitarnya.

– (Sudut Lebar) : Mengurangi ukuran subjek dan memperluas sekitarnya.

+ (Foto jauh) – (Sudut Lebar)

(42)

Kamera memungkinkan Anda merekam film Full HD. Detail kualitas film ditampilkan dalam tabel di bawah.

1.

Pilih "Premium Otomatis" sebagai modus perekaman.

2.

3.

Pada layar rumah, sentuh ikon "MENU".

4.

Sentuh " ", " " untuk menampilkan "Wkt Rekaman Maks.".

5.

Sentuh waktu perekaman yang ingin dipilih.

6.

Tekan [0] (Film).

Ini memulai perekaman film.

• Untuk menghentikan operasi perekaman film yang sedang berlangsung, tekan [0] (Film).

• Lamanya setiap film dapat mencapai 29 menit. Jika Anda memilih "OFF" di langkah 5, perekaman film berhenti secara otomatis setelah 29 menit merekam. Perekaman film juga akan berhenti secara otomatis bila memori telah penuh sebelum Anda menghentikan perekaman film dengan menekan [0] (Film) sekali lagi.

• Dalam kasus perekaman film, operasi Fokus Otomatis dijalankan di awal perekaman lalu dan kemudian fokus tidak berubah. " " (Indikator jarak dekat) muncul pada layar monitor ketika subjek dekat dengan kamera.

• Efek ART SHOT tidak akan diterapkan pada pengambilan film sementara adegan

Merekam Film

Kualitas Film Full HD

Tingkat Frame 30 fps

Ukuran Gambar (Piksel) 1920x1080

Rasio Aspek 16:9

15 sec Perekaman film berhenti otomatis setelah 15 detik.

OFF Perekaman film dapat berlangsung sampai 29 menit.

(43)

Stabilisasi gambar selama perekaman film

Stabilisasi gambar selalu diaktifkan selama perekaman film. Namun, ingatlah bahwa stabilisasi gambar tidak mencegah kekaburan gambar akibat gerakan subjek selama perekaman film. Selain itu, stabilisasi gambar menghasilkan sudut tampilan yang lebih sempit selama perekaman film.

• Perekaman film yang digunakan untuk waktu yang lama akan menyebabkan kamera menjadi agak lebih hangat bila disentuh. Hal ini normal dan bukan berarti terdapat kegagalan fungsi.

• Kamera juga merekam suara bersama film. Ingatlah hal-hal berikut ini saat mengambil film.

– Berhati-hatilah agar mikrofon tidak terhalang oleh jari Anda, dll.

– Tidak akan dihasilkan perekaman suara yang baik bila kamera terlalu jauh dari objek yang akan direkam.

• Mengambil film dalam jangka waktu lama di daerah yang suhunya relatif tinggi dapat menyebabkan gangguan digital

(titik-titik putih) yang muncul pada gambar film. Peningkatan suhu bagian dalam kamera dapat memaksa perekaman film untuk berhenti secara otomatis. Jika ini terjadi, hentikan perekaman dan biarkan kamera menjadi dingin, agar

pengoperasian secara normal dapat dilanjutkan.

• Menggunakan memori terpasang yang dimiliki kamera atau beberapa kartu memori jenis tertentu dapat memperlambat kecepatan pemrosesan.

Jika memungkinkan, gunakan kartu memori Ultra High-Speed Type. Namun perhatikan bahwa tidak semua pengoperasian dapat dijamin walaupun kartu memori Ultra High-Speed Type digunakan. Operasi yang membutuhkan waktu untuk merekam data dapat menghasilkan gambar dan/atau audio yang terpotong- potong.

• Pengoperasian zoom dinonaktifkan selama perekaman film. Untuk menggunakan zoom, lakukan pengoperasian zoom sebelum Anda menekan [0] (Film) untuk mulai merekam.

Mikrofon

(44)

Pengaturan Perekaman Lanjut

Berikut ini adalah operasi menu yang dapat Anda gunakan untuk mengonfigurasi berbagai pengaturan kamera.

. Operasi Layar Menu Contoh

1.

2.

Pada layar rumah, sentuh ikon "MENU".

Ini akan menampilkan layar menu.

• Isi menu berbeda di dalam modus REKAM dan modus PUTAR.

3.

Geser gambar layar ke atas atau ke bawah atau sentuh " ", " " untuk menggulir item sampai item yang pengaturannya ingin Anda ubah ditampilkan.

• Untuk membatalkan dan keluar dari menu, sentuh " " atau tekan tombol rana pengontrol.

4.

Sentuh komponen.

5.

Konfigurasikan pengaturan sesuai dengan isi layar.

• Untuk menavigasi kembali ke tingkat menu sebelumnya, sentuh " ".

6.

Setelah semua pengaturan sesuai dengan yang Anda inginkan, sentuh

" " untuk kembali ke layar utama.

• Pengaturan Anda akan diterapkan saat Anda kembali ke layar utama.

• Sebagian komponen menu mungkin tidak tersedia, bergantung pada modus perekaman yang digunakan.

. Operasi Menu dalam Manual Ini

Operasi menu diwakili dalam buku petunjuk ini seperti ditunjukkan di bawah. Sentuh ikon dan komponen yang ditunjukkan, dan lakukan operasi seperti yang ditunjukkan, dari kiri ke kanan.

(45)

Masukkan "Mode REKAM" * * MENU * Make-up

Ketika dinyalakan, Make-up memperhalus tekstur kulit dari subjek dan memperhalus bayangan wajah yang disebabkan oleh sinar matahari yang menyengat untuk mendapatkan hasil foto yang lebih baik.

Masukkan "Mode REKAM" * * MENU * Rana Sentuh Anda dapat menggunakan prosedur di bawah untuk memotret foto.

1.

Sentuh "ON".

2.

Arahkan kamera ke subjek.

3.

Jika Anda ingin memotret, sentuh layar monitor.

Kamera secara otomatis akan memfokus lalu memotret.

• Anda masih dapat menggunakan tombol rana untuk memotret walaupun "ON"

dipilih untuk Rana Sentuh.

• Pastikan untuk menyentuh bagian tengah layar. Menyentuh pinggiran luar dari layar tidak akan melepaskan rananya.

• Sambil menahan bagian tengah layar tidak akan melepaskan rananya. Sentuh dan lepaskan segera layar untuk memotret.

• Kamera otomatis menentukan titik fokus. Titik fokus tidak berada di tempat Anda menyentuh layar.

Merekam Potret Indah (Make-up)

Menggunakan Rana Sentuh (Rana Sentuh)

(46)

Masukkan "Mode REKAM" * * MENU * Ukuran Gambar Pengaturan ini dapat digunakan untuk mengonfigurasikan ukuran gambar foto.

• Pengaturan ukuran gambar asli dari pabrik asal adalah 14 M (14 juta piksel).

• Anda harus menganggap ukuran kertas cetakan yang disarankan di sini hanya sebagai pedoman saja (resolusi cetak 200 dpi).

. Piksel dan ukuran gambar

Sebuah gambar kamera digital merupakan kumpulan titik-titik kecil yang disebut "piksel".

Semakin banyak piksel pada sebuah gambar, semakin detail gambarnya. Namun, umumnya Anda juga dapat menggunakan piksel lebih sedikit saat mencetak gambar (ukuran L) melalui layanan pencetakan, melampirkan gambar pada email, saat melihat gambar pada komputer, dll.

Ukuran gambar menunjukkan berapa jumlah piksel yang ada, dan diekspresikan sebagai piksel horizontal x piksel vertikal.

Contoh:

Mengubah Ukuran Gambar (Ukuran Gambar)

Ukuran Gambar (Piksel)

Layar REKAM Ikon Tampilan

Ukuran Cetak dan Aplikasi yang disarankan

Penjelasan

14 M

(4320x3240) 14 M Cetak Poster Detail lebih baik agar gambar lebih jelas bahkan untuk gambar yang dipotong dari aslinya pada komputer, dll.

16:9

(4320x2432) 16:9 Cetak Poster 5 M

(2560x1920) 5 M Cetak A4 Mendetail

Ukuran gambar Piksel

14 M 4320x3240 (Kira-kira 14 juta piksel) Piksel

(47)

Masukkan "Mode REKAM" * * MENU * Waktu Perekaman Maks.

Lihat halaman 42 untuk informasi lebih lanjut.

Masukkan "Mode REKAM" * * MENU * Perubahan EV Anda dapat menyesuaikan nilai pencahayaan gambar secara manual (nilai EV) sebelum mengambil gambar.

• Rentang Kompensasi Pencahayaan: –2,0 EV hingga +2,0 EV

• Satuan: 1/3 EV

1.

Sentuh "+", "–" untuk menyesuaikan nilai kompensasi pencahayaan.

• Untuk membatalkan kompensasi pencahayaan, ubahlah nilai EV ke 0,0.

2.

Sentuh " " (Kembali) untuk kembali ke layar utama.

3.

Nilai kompensasi pencahayaan yang Anda tetapkan tetap berlaku hingga Anda mengubahnya atau mematikan kamera (yang akan menyebabkan nilai kembali ke "0,0").

Menetapkan Waktu Perekaman Film Maksimum (Waktu Perekaman Maks.)

Memotret dengan Kompensasi Kecerahan (Perubahan EV)

Menurunkan nilai EV. Nilai EV yang lebih rendah terbaik untuk subjek berwarna gelap dan untuk memotret di luar ruangan pada hari yang cerah.

Menaikkan nilai EV. Nilai EV yang lebih tinggi terbaik untuk subjek berwarna terang dan subjek dengan cahaya latar.

(48)

Masukkan "Mode REKAM" * * MENU * White Balance Anda dapat mengatur white balance agar sesuai

dengan sumber cahaya yang ada di tempat Anda memotret dan menghindari warna biru yang terbentuk saat memotret di luar ruangan saat berawan, dan warna hijau yang terbentuk saat memotret di dalam ruangan.

1.

Sentuh jenis white balance yang ingin Anda pilih.

Anda dapat melihat dampak pengaturan white balance yang Anda pilih pada layar monitor.

• Bila "Otomatis" dipilih sebagai pengaturan white balance, kamera secara otomatis menentukan bintik putih pada subjek. Warna subjek tertentu dan kondisi sumber cahaya dapat menyebabkan masalah bila kamera mencoba menentukan bintik putih, yang menyebabkan tidak mungkin mendapatkan pengaturan white balance yang tepat. Bila hal ini terjadi, pilih pengaturan white balance yang sesuai dengan kondisi pemotretan.

2.

Sentuh " " (Kembali) untuk kembali ke layar utama.

3. Menyesuaikan Rona ketika Mengambil (White Balance)

Pengaturan Layar REKAM

Ikon Tampilan Penjelasan Otomatis

Mengonfigurasi kamera untuk mengatur white balance secara otomatis

Luar Ruang Untuk pemotretan di luar ruangan

Dalam Ruang Untuk pemotretan di dalam ruangan

(49)

Masukkan "Mode REKAM" * * MENU * Rotasi Otomatis

Bila fungsi ini diaktifkan (ON), kamera akan mengindera orientasi fisiknya lalu secara otomatis memutar gambar sebagaimana mestinya. Memutar ulang ketika Rotasi Otomatis diaktifkan (ON) akan otomatis menampilkan gambar sesuai orientasi gambar saat direkam.

Bila fungsi ini dinonaktifkan (OFF), gambar direkam tanpa rotasi, tanpa memandang orientasi fisik kamera.

• Ketika fungsi ini diaktifkan (ON), memutar kamera 180 derajat juga menyebabkan gambar yang disimpan diputar 180 derajat. Gambar yang diambil dengan orientasi lainnya akan disimpan sesuai dengan orientasi ketika gambar diambil.

Mengaktifkan Rotasi Otomatis Gambar agar Cocok dengan

Orientasi Kamera (Rotasi Otomatis)

(50)

Melihat Foto dan Film

Saat berada dalam modus PUTAR, Anda dapat menggunakan layar pengontrol untuk melihat gambar yang telah Anda rekam. Anda juga dapat menekan tombol rana kamera atau [0] (Film) untuk merekam gambar baru.

. Layar Utama

Layar utama muncul ketika Anda beralih dari modus REKAM ke modus PUTAR.

. Layar Rumah

Layar rumah muncul ketika Anda menyentuh ikon " " (Rumah) pada layar utama.

Layar Modus Putar

4 1

3 2



Menu Gambar (halaman 54)



Informasi (halaman 9)



Masuk ke modus REKAM (halaman 27)



Masuk ke layar rumah

6 1

4 5

2

3 

Film Sorotan (halaman 56)



Foto Sorotan (halaman 55)



Skor Sorotan (halaman 58)



Menu (halaman 54, 67)



Hapus (halaman 52)



Ke layar utama

(51)

Gunakan prosedur berikut untuk melihat foto pada layar monitor kamera.

• Untuk informasi mengenai cara memutar film, lihat halaman 52.

1.

Pada layar utama mode REKAM, sentuh ikon

" " (PUTAR) atau geser layar ke atas atau bawah untuk masuk ke modus PUTAR.

Ini akan menampilkan satu hasil foto yang terakhir disimpan dalam memori.

• Juga terdapat informasi mengenai foto yang ditampilkan (halaman 9).

• Anda juga dapat menghilangkan informasi tersebut untuk melihat hanya foto saja (halaman 9).

• Anda dapat memperbesar atau memperkecil gambar dengan menyentuh layar monitor (halaman 53).

2.

Geser layar ke kiri atau kanan untuk menggulirkan di antara foto hingga foto yang Anda ingin ditampilkan.

• Dengan menekan tombol rana pengontrol saat dalam modus PUTAR atau saat layar menu ditampilkan akan memindahkan secara langsung ke modus REKAM.

• Tanda tanya (?) akan tampil untuk gambar yang tidak bisa ditampilkan karena beberapa alasan.

Melihat Foto

" " (PUTAR) Layar utama modus

REKAM

(52)

1.

Pada layar utama modus REKAM, sentuh ikon " " (PUTAR) atau geser layar ke atas atau bawah untuk masuk ke modus PUTAR.

2.

Geser layar ke kiri atau kanan untuk

menggulirkan di antara film sampai film yang diinginkan ditampilkan.

3.

Tekan "₆" (Film) lagi untuk memulai pemutaran.

• Untuk menghentikan pemutaran, sentuh ".".

• Mencoba memutar ulang film akan mengakibatkan pemutaran pada tingkat bingkai yang rendah dan tanpa pemutaran audio. Putar kembali film pada telepon pintar Anda.

Bila memori menjadi penuh, Anda dapat menghapus foto dan film yang tidak lagi Anda perlukan untuk mengosongkan ruang penyimpanan dan merekam lebih banyak gambar.

• Ingatlah bahwa operasi penghapusan file (gambar) tidak dapat dibatalkan.

Melihat Film

Menghapus Foto dan Film

Kualitas gambar

Ikon film: 6

Waktu perekaman film

Pemutaran sedang

berlangsung Pemutaran dijeda

Sentuh "|".

Sentuh "6".

(53)

3.

Sentuh ikon " " (Hapus).

4.

Sentuh " " (Hapus 1 File).

5.

Sentuh " " (Hapus).

Ini akan menghapus file yang dipilih.

. Untuk menghapus semua file

1.

Dalam modus PUTAR, sentuh ikon " " (Rumah).

2.

Sentuh " " (Hapus).

3.

Sentuh " " (Semua).

4.

Sentuh "Hapus".

Ini akan menyebabkan pesan "Tidak ada file." ditampilkan.

Hasil foto dapat diperbesar pada layar monitor hingga 2X.

1.

Pada layar utama modus PUTAR, geser layar ke kiri atau kanan untuk menggulirkan di antara gambar sampai gambar yang diinginkan ditampilkan.

2.

Rentangkan jempol dan telunjuk Anda (halaman 17) pada gambar yang ditampilkan untuk memperbesarnya.

• Anda juga dapat memperbesar gambar dengan menyentuh bagian tengah layar.

• Menggeser gambar layar yang diperbesar akan mengubah bagian dari gambar yang ditampilkan.

• Dekatkan jempol dan telunjuk Anda pada gambar yang ditampilkan (halaman 17) akan mengembalikan layar ke normal.
