ANALISA KINERJA TRAKSI KENDARAAN TRUK MUATAN
BERLEBIH
(Studi Kasus: Pada Jalur Denpasar-Gilimanuk)
I Ketut Adi Atmika, I Made Gatot Karohika, I Kadek Agus Dwi Adnyana
Jurusan Teknik Mesin Universitas Udayana, Kampus Bukit Jimbaran Bali Telp/fax: (0361) 703321
e-mail: tutadi2001@yahoo.com
Abstrak
Jalur Denpasar-Gilimanuk dan sebaliknya memiliki jalan yang banyak tanjakannya, dimana di beberapa titik kilometer tertentu sering terjadi kecelakaan lalu lintas yang melibatkan truk. Kecelakaan tersebut terjadi karena pada saat truk melalui tanjakan yang cukup tinggi dan panjang, truk tidak kuat menanjak dikarenakan kapasitas muatan yang berlebih dari kapasitas truk dan performa mesin menurun. Berat muatan yang berlebih akan berpengaruh terhadap kinerja traksi kendaraan. Penelitian ini dilakukan dengan mengambil spesifikasi truk Mitsubishi Fuso FM517 HS 4x2, dan data kondisi operasional jalan sepanjang jalur tersebut. Uji simulasi karakteristik traksi kendaraan model dilakukan untuk kondisi tanpa muatan, muatan normal, dan muatan berlebih. Hasil penelitian diperoleh bahwa kendaraan model dapat melalui tanjakan yang ada disepanjang jalur Denpasar-Gilimanuk dengan baik untuk tanpa muatan dan muatan normal, sedangkan kondisi muatan berlebih traksi yang dibutuhkan untuk mengatasi semua hambatan terutama tanjakan disepanjang traksi yang dibutuhkan mencapai 52089,68 N pada rasio gigi I. Kemudian dari karakteristik daya-torsi diperkirakan kebutuhan daya minimum sekitar 215,6 hp.
Kata kunci: traksi, kapasitas muatan, jalur Denpasar-Gilimanuk, karakteristik traksi,
karakteristik daya-torsi.
1. Pendahuluan
Kendaraan merupakan sarana transportasi yang sangat penting bagi kebutuhan manusia untuk menunjang kehidupan perekonomian di masyarakat, baik dalam bentuk perkembangan dan pertumbuhannya. Transportasi sebagai alat untuk memindahkan orang dan barang dari tempat asal ke tempat tujuan dengan menggunakan kendaraan transportasi dapat berupa angkutan pribadi dan angkutan umum [1].
Pulau Bali merupakan salah satu tujuan pengiriman barang dari pulau Jawa, yang mana pengiriman barang melalui dua jalur yaitu laut dan darat. Dari jalur laut melalui selat Bali, kemudian dilanjutkan melalui jalur darat yaitu jalur Gilimanuk-Denpasar. Sehingga dibutuhkan kendaraan angkut (truk) yang dapat menunjang pengiriman barang. Dimana dalam pengiriman barang tersebut biasanya dilakukan oleh truk-truk kecil, sedang maupun besar.
Sepanjang jalur Denpasar-Gilimanuk dan sebaliknya memiliki medan yang banyak tanjakannya, sering terjadi kecelakaan lalu lintas yang melibatkan truk. Kecelakaan tersebut terjadi karena pada saat truk melalui tanjakan yang cukup tinggi (terjal) dan panjang, truk tidak kuat naik dan mati dipertengahan tanjakan dikarenakan jumlah tonase muatan yang berlebih dari kapasitas truk, berat muatan yang berlebih yaitu akan berpengaruh terhadap kinerja traksi kendaraan.
Dari data yang didapatkan dari pihak Kepolisian sepanjang tahun 2012 kecelakaan yang diakibatkan truk tidak kuat menanjak pada beberapa tanjakan yang paling rawan sepanjang jalur Denpasar-Gilimanuk adalah antara lain:
TI-13 | 443 · Pada titik kilometer 33 yang tepatnya di desa Bantas, kecamatan Selemadeg timur,
Kabupaten Tabanan. Dimana Sepanjang tahun 2012 terdapat tiga kali kasus kecelakaan truk, yang melibatkan truk jenis Mitsubishi Fuso yang tidak kuat menanjak, karena factor kelebihan muatan [2]. Kemiringan tanjakan pada kilometer ini tertinggi sekitar 20° dan memiliki panjang tanjakan sekitar 250 meter [3].
· Pada titik kilometer 25 yang tepatnya di desa Samsam, kecamatan Kerambitan, Kabupaten Tabanan, pada sepanjang kilometer ini terdiri dari turunan yang langsung tanjakan, dimana kemiringan tanjakan sektar 15° dan memiliki panjang tanjakan sekitar 200 meter [3]. Dimana sepanjang tahun 2012 terdapat 46 kali kasus kecelakaan truk, yang melibatkan truk jenis Mitsubishi Fuso [2].
2. Pendekatan Pemecahan Masalah 2. 1 Kinerja Mesin Kendaraan
Untuk pemakaian pada kendaraan bermotor, karakteristik daya guna ideal dari sumber tenaga penggeraknya adalah dihasilkan tenaga yang konstan pada semua tingkat kecepatan kendaraan. Dengan tersedianya tenaga yang konstan tersebut, pada kecepatan yang rendah akan tersedia torsi yang cukup besar yang akan dipergunakan untuk menghasilkan traksi yang cukup pada ban untuk mempercepat kendaraan. Karakteristik dari mesin diesel ditunjukan seperti pada gambar 1 [4].
Gambar 1. Karakteristik performance mesin diesel [4].

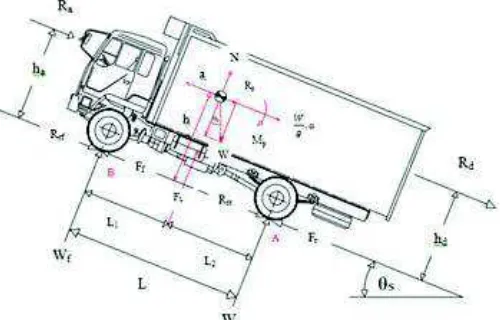

2.2 Traksi Pada Kendaraan Bermotor
Karakteristik daya guna ini bisa didapatkan dari gaya-gaya yang bekerja pada kendaraan yang meliputi gaya traksi dan gaya-gaya hambatan yang mengenai kendaraan [4].
TI-13 | 444 Untuk kendaraan dengan penggerak roda belakang Ff berharga nol, sedangkan untuk kendaraan dengan penggerak roda depan Fr sama dengan nol.
a g W R R R R
F = a + r + d + g + . (1)
dimana:
F = total gaya traksi yang dibutuhkan (N) Ra = hambatan aerodinamis (N)
Rr = Rolling resistance (N)
Rd = hambatan karena menarik beban (N) Rg = hambatan tanjakan. (N)
W = berat total kendaraan (N) a = percepatan kendaraan (m/dt2)
Semakin tinggi tingkatan gigi, percepatan yang dibutuhkan pun akan semakin berkurang dan akibatnya gaya inersia yang dibutuhkan pun akan semakin berkurang. Bila tenaga mesin hanya mampu untuk melawan gaya hambat Ra, Rr dan Rg, dan tidak ada tenaga yang tersisa untuk melawan gaya inersia, maka kecepatan kendaraan tidak akan bertambah. Gaya traksi maksimal yang mampu didukung oleh bidang kontak roda dan jalan pada kendaraan dengan penggerak roda belakang adalah [4]:
(
)
(
)
ú û ù ê ë é -+ -= h L M h F W f L F WF L r L P
.
1
max m m
(2)
dimana:
L = wheel base (m)
m = koefisien adhesi jalan
h = tinggi pusat massa (m) Mp = momen pitching
3. Metode Penelitian
Survey lapangan dilakukan untuk mengumpulkan data kondisi jalan, diantaranya besarnya sudut tanjakan jalan dan panjang tanjakan tersebut, jenis aspal jalan untuk menentukan hambatan rolling, kecepatan rata-rata dan arah angin, data kepadatan jalur, dan data spesifikasi kendaraan truk angkutan barang yang melayani jalur tersebut, juga data beratnya muatan yang diijinkan.
TI-13 | 445 Gambar 3. Bagan Alur Penelitian
4. Hasil dan Analisa
Untuk mendapatkan karakteristik torsi–daya pada kendaraan Mitsubishi Fuso (FM517 HS 4x2) dilakukan dengan pendekatan terhadap karakteristik torsi–daya motor diesel. Gambar 4 menunjukkan karakteristik torsi-daya yang dihasilkan Mitsubishi Fuso (FM517 HS 4x2).
Gambar 4. Karakteristik Torsi–Daya Mitsubishi Fuso(FM 517 HS 4x2)
TI-13 | 446 Gambar 5. Grafik Traksi vs kecepatan kendaraan transmisi standard
keadaan bermuatan normal
Gambar 6. Fmax pada bidang kontak ban dan jalan kendaraan transmisi standard keadaan bermuatan normal
TI-13 | 447 Gambar 8. Berbagai tanjakan yang mampu dilalui kendaraan transmisi standard
dengan kecepatan konstan keadaan bermuatan normal
Dari gambar 5 kurva traksi vs kecepatan dalam keadaan bermuatan normal terlihat bahwa kurva mendekati kondisi ideal dimana saat kecepatan bertambah maka traksi yang diperlukan semakin kecil.
Untuk keadaan bermuatan normal traksi maksimum yang diperlukan untuk melewati jalan aspal kering adalah sebesar 37394,78 Nm dan untuk melewati aspal basah traksi yang diperlukan adalah sebesar 30795,70 Nm, dan dapat dilalui pada tingkat transmisi ke 1. Sedangkan traksi total yang dapat dihasilkan oleh truk tersebut sebesar 52089,68 Nm
Untuk kemampuan menanjak dari truck ini pada saat bermuatan normal dapat melewati kemiringan jalan maksimum sebesar 23,62o. Sedangkan untuk jalan sepanjang Denpasar-Gilimanuk dan sebaliknya di beberapa titik KM yang memiliki tanjakan yang cukup besar paling tinggi sekitar 20o. Sehingga truk ini pada saat bermuatan normal dapat melalui tanjakan sepanjang Denpasar-Gilimanuk dengan baik.
Dari grafik kemampuan menanjak truck tersebut untuk melintasi tanjakan 5o terlihat dalam keadaan bermuatan normal dilalui dengan transmisi tingkat ke 3. Tanjakan 10o terlihat dalam keadaan bermuatan normal dapat dilalui dengan transmisi tingkat ke 2. Tanjakan 15o terlihat dalam keadaan bermuatan normal dapat dilalui dengan transmisi tingkat ke 1. Sedangkan untuk tanjakan 20o terlihat dalam keadaan bermuatan normal dapat dilalui dengan transmisi tingkat ke 1.
Hasil perhitungan untuk truk bermuatan berlebih ditunjukkan dengan grafik kecepatan vs gaya dorong (traksi) pada gambar 9, gambar 10, gambar 11, dan gambar 12.
TI-13 | 448 Gambar 10. Fmax pada bidang kontak ban dan jalan kendaraan transmisi standard
keadaan muatan berlebih
Gambar 11. Tanjakan yang mampu dilalui kendaraan transmisi standard dengan kecepatan konstan keadaan muatan berlebih
Gambar 12. Berbagai tanjakan yang mampu dilalui kendaraan transmisi standard dengan kecepatan konstan keadaan muatan berlebih
TI-13 | 449 Untuk keadaan muatan berlebih traksi maksimum yang diperlukan untuk melewati jalan aspal kering adalah sebesar 40130,34 Nm dan untuk melewati aspal basah traksi yang diperlukan adalah sebesar 33048,52 Nm, dan dapat dilalui pada tingkat transmisi ke 1. Sedangkan traksi total yang dapat dihasilkan oleh truk tersebut sebesar 52089,68 Nm.
Kemampuan menanjak dari truck ini pada saat muatan berlebih dapat melewati kemiringan jalan maksimum sebesar 20,32o. Sedangkan untuk jalan sepanjang Denpasar-Gilimanuk dan sebaliknya di beberapa titik KM yang memiliki tanjakan yang cukup besar paling tinggi sekitar 20o. Sehingga truk ini pada saat kondisi muatan berlebih dapat melalui tanjakan tersebut kecepatan rendah, dikarenakan sudut maksimum tanjakan yang mampu dihasilkan truk pada saat kecepatan konstan ± sama besar dengan tanjakan yang ada sepanjang Denpasar-Gilimanuk.
Dari grafik kemampuan menanjak truck tersebut untuk melintasi tanjakan 5o terlihat dalam keadaan muatan berlebih dapat dilalui dengan transmisi tingkat ke 3. Tanjakan 10o terlihat dalam keadaan muatan berlebih dapat dilalui dengan transmisi tingkat ke 2. Tanjakan 15o terlihat dalam keadaan muatan berlebih dapat dilalui dengan transmisi tingkat ke 1. Sedangkan untuk tanjakan 20o terlihat dalam keadaan muatan berlebih dapat dilalui dengan transmisi tingkat ke 1.
Dari grafik dan analisa kinerja traksi standard diatas, gambaran traksi yang dibutuhkan untuk mengatasi segala hambatan khususnya hambatan tanjakan disepanjang jalur Denpasar-Gilimanuk yang memiliki tanjakan paling tinggi sekitar 20 dari truk Mitsubishi Fuso (FM517 HS 4x2) bahkan dalam kondisi muatan berlebih, traksi yang dibutuhkan mencapai 52089,68N, kemudian dari karakteristik daya-torsi diperkirakan kebutuhan daya minimum sekitar 215,6 hp untuk kondisi muatan berlebih pada keadaan standard.
5. Kesimpulan
Dari hasil analisa yang telah dilakukan didapatkan beberapa kesimpulan sebagai berikut:
1. Traksi kendaraan yang dihasilkan mampu untuk digunakan melewati setiap kondisi jalan bahkan dalam kondisi beban berlebih.
2. Untuk kemampuan menanjak dari truck ini dapat melewati kemiringan jalan maksimum sebesar 54,01o tanpa muatan, 23,62o bermutan normal, dan 20,32o pada muatan berlebih. 3. Dari grafik dan analisa kinerja traksi diatas, gambaran traksi yang dibutuhkan untuk
mengatasi segala hambatan khususnya hambatan tanjakan disepanjang jalur Denpasar-Gilimanuk yang memiliki tanjakan paling tinggi sekitar 20 dari truk Mitsubishi Fuso (FM 517 HS 4x2) bahkan dalam kondisi muatan berlebih (8490 kg) masih dapat melalui tanjakan disepanjang jalur Denpasar-Gilimanuk tetapi dengan sangat pelan-pelan, traksi yang dibutuhkan mencapai 52089,68 N, kemudian dari karakteristik daya-torsi diperkirakan kebutuhan daya minimum sekitar 215,6 hp.
Daftar Pustaka
1. Warpani, Suwardjoko P. (2002), Pengelolaan Lalu Lintas Dan Angkutan Jalan: ITB, Bandung.
2. Kepolisian Kabupaten Tabanan. (2012), Data Lakalantas Sepanjang Tahun 2012,
Polres Tabanan, Bali.
3. Departemen Pekerjaan Umum. (2009), Satuan Kerja Perencanaan Dan Pengawasan Jalan Dan Jembatan (P2JJ) Provinsi Bali. Paket 1 Leger Jalan Tabanan-Gilimanuk, Ruas Jalan: Tabanan-Antosari (17,370 km), Nomer Ruas: 005, Bali.
![Gambar 1. Karakteristik performance mesin diesel [4].](https://thumb-ap.123doks.com/thumbv2/123dok/676573.277445/9.612.191.441.544.704/gambar-karakteristik-performance-mesin-diesel.webp)
