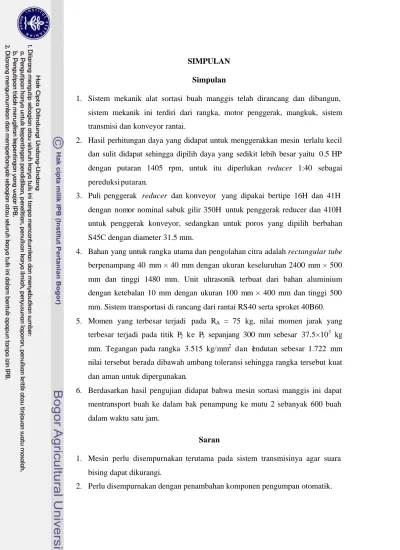

1. Sistem mekanik alat sortasi buah manggis telah dirancang dan dibangun, sistem mekanik ini terdiri dari rangka, motor penggerak, mangkuk, sistem transmisi dan konveyor rantai.
2. Hasil perhitungan daya yang didapat untuk menggerakkan mesin terlalu kecil dan sulit didapat sehingga dipilih daya yang sedikit lebih besar yaitu 0.5 HP dengan putaran 1405 rpm, untuk itu diperlukan reducer 1:40 sebagai pereduksi putaran.
3. Puli penggerak reducer dan konveyor yang dipakai bertipe 16H dan 41H dengan nomor nominal sabuk gilir 350H untuk penggerak reducer dan 410H untuk penggerak konveyor, sedangkan untuk poros yang dipilih berbahan S45C dengan diameter 31.5 mm.
4. Bahan yang untuk rangka utama dan pengolahan citra adalah rectangular tube berpenampang 40 mm × 40 mm dengan ukuran keseluruhan 2400 mm × 500 mm dan tinggi 1480 mm. Unit ultrasonik terbuat dari bahan aluminium dengan ketebalan 10 mm dengan ukuran 100 mm × 400 mm dan tinggi 500 mm. Sistem transportasi di rancang dari rantai RS40 serta sproket 40B60. 5. Momen yang terbesar terjadi pada RA = 75 kg, nilai momen jarak yang
terbesar terjadi pada titik P2 ke P3 sepanjang 300 mm sebesar 37.5×103 kg mm. Tegangan pada rangka 3.515 kg/mm2 dan lendutan sebesar 1.722 mm nilai tersebut berada dibawah ambang toleransi sehingga rangka tersebut kuat dan aman untuk dipergunakan.
6. Berdasarkan hasil pengujian didapat bahwa mesin sortasi manggis ini dapat mentransport buah ke dalam bak penampung ke mutu 2 sebanyak 600 buah dalam waktu satu jam.
Saran
1. Mesin perlu disempurnakan terutama pada sistem transmisinya agar suara bising dapat dikurangi.
