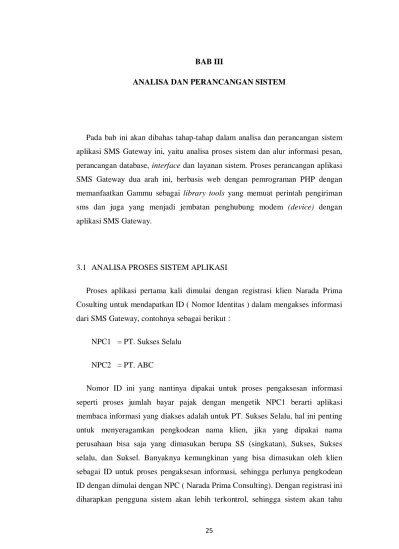

BAB III ANALISA DAN PERANCANGAN SISTEM

(1)

25

Pada bab ini akan dibahas tahap-tahap dalam analisa dan perancangan sistem aplikasi SMS Gateway ini, yaitu analisa proses sistem dan alur informasi pesan,

perancangan database, interface dan layanan sistem. Proses perancangan aplikasi

SMS Gateway dua arah ini, berbasis web dengan pemrograman PHP dengan

memanfaatkan Gammu sebagai library tools yang memuat perintah pengiriman

sms dan juga yang menjadi jembatan penghubung modem (device) dengan

aplikasi SMS Gateway.

3.1 ANALISA PROSES SISTEM APLIKASI

Proses aplikasi pertama kali dimulai dengan registrasi klien Narada Prima Cosulting untuk mendapatkan ID ( Nomor Identitas ) dalam mengakses informasi dari SMS Gateway, contohnya sebagai berikut :

NPC1 = PT. Sukses Selalu

NPC2 = PT. ABC

Nomor ID ini yang nantinya dipakai untuk proses pengaksesan informasi seperti proses jumlah bayar pajak dengan mengetik NPC1 berarti aplikasi membaca informasi yang diakses adalah untuk PT. Sukses Selalu, hal ini penting untuk menyeragamkan pengkodean nama klien, jika yang dipakai nama perusahaan bisa saja yang dimasukan berupa SS (singkatan), Sukses, Sukses selalu, dan Suksel. Banyaknya kemungkinan yang bisa dimasukan oleh klien sebagai ID untuk proses pengaksesan informasi, sehingga perlunya pengkodean ID dengan dimulai dengan NPC ( Narada Prima Consulting). Dengan registrasi ini diharapkan pengguna sistem akan lebih terkontrol, sehingga sistem akan tahu

(2)

bilamana sms yang masuk memakai ID NPC berarti merupakan klien yang sudah terdaftar dalam database aplikasi SMS Gateway ini.

Gambar 3.1 Proses kerja sistem

Penjelasan Proses – Proses yang terjadi dalam Aplikasi SMS Gateway :

1. A : NPC mengisi data-data yang diperlukan dalam database seperti nomor

handphone, pesan notifikasi, data perpajakan yang diakses klien, serta No Id klien melalui form aplikasi input data.

2. B : NPC mengecek informasi dari database SMS Gateway tentang status

pembayaran pajak klien apakah sudah dibayar atau belum.

3. C : Klien Mengirimkan SMS untuk Registrasi

4. D : Klien Mengirimkan SMS untuk request informasi, status bayar.

5. E : SMS Gateway memberikan Informasi berupa SMS/Pesan.

Proses-proses diatas adalah proses yang terjadi dalam aplikasi SMS Gateway ini, dimana NPC sebagai penyedia layanan memberikan data-data perpajakan yang dapat diakses oleh klien melalui aplikasi tersebut, lalu klien akan melakukan pembayaran pajak di bank, setelah itu klien akan memberikan update status bayar ke aplikasi melalui pesan. Admin akan melakukan cek data, bagi setiap klien yang sudah memberikan status bayar, jika klien sudah melakukan pembayaran maka akan diteruskan dengan pelaporan pajak. Untuk itu akan dijelaskan pada sub bab selanjutnya tentang aliran informasi dari tahap proses awal sampai dengan akhir dari setiap kliennya. Bagaimana aliran pesan ini berjalan?

Sms Gateway NPC KLIEN A B C D E

(3)

3.1.1Tahap proses aliran informasi (pesan)

Pada penjelasan sebelumnya sudah dijelaskan tentang proses-proses yang

terjadi pada aplikasi SMS Gateway ini, dimana terdiri dari beberapa proses yang

dilakukan oleh NPC sebagai penyedia layanan aplikasi dan Klien sebagai pemakai layanan aplikasi. Tahap-tahap aliran pesan dan informasi ini adalah sebagai berikut :

1. Admin (user/staff) akan memasukan data-data perpajakan yang nantinya

akan diakses oleh klien.

2. Klien akan melakukan registrasi NO ID, untuk mendapatkan ID yang

nantinya dipakai sebagai ID dalam melakukan pengaksesan data pada aplikasi ini.

3. Sistem autoreply akan diaktifkan oleh admin, setiap saatnya untuk

melakukan proses pesan. Dalam layanan ini, pesan akan diolah sedemikian rupa dan diterjemahkan kedalam beberapa permintaan, lalu sistem akan memberikan pesan balasan sesuai permintaan yang diminta.

4. Klien yang sudah mendapatkan jumlah bayar pajaknya, akan melakukan

pembayaran pajak dibank, kantor pos maupun tempat-tempat yang ditentukan untuk melakukan pembayaran ini.

5. Setiap klien yang sudah melakukan pembayaran, akan memberikan

informasi kepada NPC melalui pesan kepada sistem bahwa status bayar pajak sudah dilakukan. Disini terjadi update status bayar pajak klien dari yang secara default BELUM menjadi SUDAH.

6. Admin akan melalukan cek data status bayar dari tabel pajak. Untuk setiap

status bayar yang sudah dilakukan akan dilaporkan pajaknya di Kantor Pelayanan Pajak (KPP).

7. Jika pelaporan berhasil, maka staff NPC akan memberitahukan Admin

untuk meng-update status lapor pajak dari BELUM menjadi SUDAH.

8. Klien akan melakukan permintaan status lapor ini melalui pesan, dan

sistem akan memberikan pesan balasan dari layanan autoreply. Jika pajak

(4)

Setiap klien di NPC, akan melakukan kedelapan proses yang sama setiap bulannya dalam menyelesaikan pelaporan pajak. Aliran informasi pesan seperti yang telah dijabarkan diatas akan berlangsung berulang-ulang setiap bulan dan dilakukan oleh semua klien yang ada pada NPC. Akhir dari proses ini adalah klien mendapatkan informasi status lapor pajak yang sudah berhasil, karena dalam proses informasi dua arah ini, tujuannya adalah melakukan proses

pelaporan perpajakan mulai dari akses jumlah pajak, update status bayar sampai

dengan akses status lapor, disinilah proses berakhir.

3.1.2 UML (Unified Modeling Language)

Unified modeling Languange (UML) adalah sebuah bahasa yang berdasarkan grafik/gambar untuk memvisualisasi, menspesifikasikan, membangun, dan

pendokumentasian dari sebuah sistem pengembangan software berbasis OO

(Object-Oriented). UML sendiri juga memberikan standar penulisan sebuah sistem blue print, yang meliputi konsep bisnis proses, penulisan kelas-kelas dalam bahasa program yang spesifik, skema database, dan komponen-komponen yang

diperlukan dalam sistem software. Dalam pemodelan ini, biasanya digunakan

pemodelan dalam bentuk diagram atau gambar seperti use case diagram, activity

diagram, sequence diagram, class diagram , dan lain sebagainya. Tergantung dari

kebutuhan dan kompleksitas sistem.

Pemodelan Dalam UML adalah sebagai berikut :

1. Skenario adalah serangkain langkah-langkah yang menjabarkan sebuah

interaksi antara seseorang pengguna dengan sebuah sistem.

2. Use case diagram merupakan salah satu diagram untuk memodelkan aspek

prilaku sistem. Menggambarkan fungsionalitas yang diharapkan dari sebuah sistem. Use case diagram adalah interaksi antara aktor eksternal dan sistem, hasil yang dapat diamati oleh aktor, berorientasi pada tujuan, di deskripsikan pada diagram use case dan teks. Diagram use case melibatkan :

(5)

- Aktor : Segala sesuatu yang berinteraksi dengan sistem

- Relasi : Hubungan sistem dengan aktor

Use Case Diagram SMS Gateway NPC

Gambar 3.2 Use case aplikasi sms gateway

Penjelasan Use Case Aplikasi SMS Gateway NPC :

a. Proses registrasi :

- Klien mengirimkan pesan registrasi

- Admin akan mengecek ketersediaan No ID pada tabel ID Klien.

- Admin akan mengirimkan ID yang tersedia melalui aplikasi.

b. Proses olah data data :

- Admin akan melakukan tambah, ubah dan hapus data dari data-data

yang terdapat dalam aplikasi ini sesuai dengan kebutuhannya.

c. Proses akses data :

Mengakses Data include include include SMS GATEWAY NPC Meminta ID SMS GATEWAY NPC Klien Mengelola Data Mengakses Informasi Pajak Admin (staff) Meminta ID

(6)

- Klien hanya dapat mengakses data dan melakukan update status bayar dengan mengirimkan sms dengan format yang telah ditentukan.

3. Activity Diagram : merupakan diagram yang menunjukan alur aktivitas yang

ada pada sistem mulai dari awal sampai dengan proses berakhir, keputusan yang mungkin terjadi dan bagaimana proses akan berakhir.

Activity diagram proses Registrasi

Gambar 3.3 Activity diagram registrasi

Penjelasan Diagram Activity Registrasi :

1. Pada awal proses, klien mengirimkan sms registrasi kedalam sistem.

2. Sistem aplikasi dengan layanan autoreply akan mengecek isi pesan, dan

memberikan pesan notifikasi kepada klien.

3. Admin akan mengecek sms/pesan, jika registrasi maka admin akan

mengecek ketersediaan NO ID, dan menginput NO ID sesuai dengan Perusahaan yang melakukan registrasi.

4. Nomor ID dikirim oleh admin kepada klien melalui aplikasi.

Parsing SMS Cek Bukan registrasi

Akses informasi pajak Tentukan ID Cek ketersediaan ID Kirim ID registrasi

(7)

Activity Diagram Proses Akses Data

Gambar 3.4 Activity diagram akses data

Parsing SMS inbox Notifikasi kesalahan [pph 21] [format sms salah]

[Id & bulan salah]

Notifikasi kesalahan Proses query 3 1 Aktifkan Autoreply

[Id & bulan benar] [format sms benar]

[bukan pph 21]

[ pph 23] [Id & bulan salah]

Notifikasi kesalahan Proses query

[Id & bulan benar]

[request pph 25] [Id & bulan salah]

[update 21] [Id & bulan salah]

User Sistem

[not update 21]

[Id & bulan benar] [Id & bulan benar] [bukan pph 23]

[bukan pph 25]

(8)

Gambar 3.5 Activity diagram akses data (lanjutan)

Proses kirim 1

[Id & bulan salah]

[lapor 21] [Id & bulan salah]

Notifikasi kesalahan

[lapor 25]

[Id & bulan salah]

[lapor 23]

[Id & bulan salah]

Proses query [Id & bulan benar]

[Id & bulan benar]

[Id & bulan benar] [update 23] [update 23] [bukan lapor 21] [bukan lapor 23] [bukan lapor 25] 3 User Sistem 2

(9)

Flowchart :

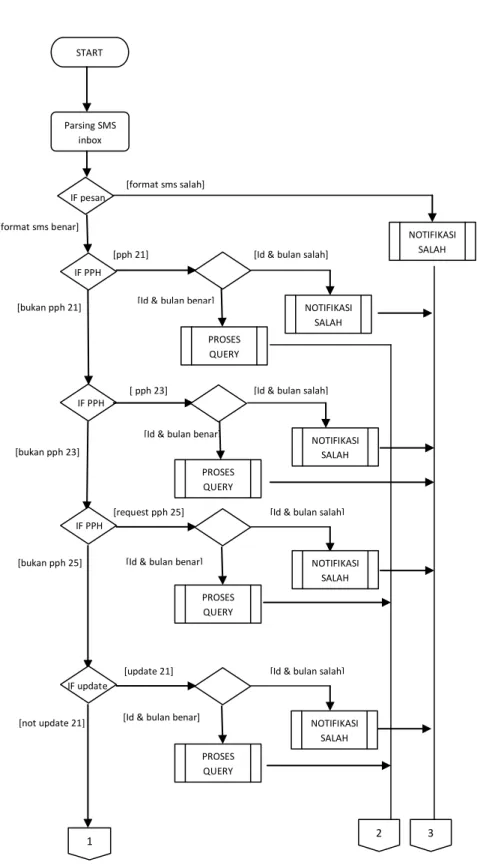

Gambar 3.6 Flowcahart mengakses data

Parsing SMS inbox

[pph 21]

[format sms salah]

[Id & bulan salah]

3 1

[Id & bulan benar] [format sms benar]

[bukan pph 21]

[ pph 23] [Id & bulan salah] [Id & bulan benar]

[request pph 25] [Id & bulan salah]

[update 21] [Id & bulan salah]

[not update 21]

[Id & bulan benar] [Id & bulan benar] [bukan pph 23] [bukan pph 25] 2 START PROSES QUERY NOTIFIKASI SALAH NOTIFIKASI SALAH NOTIFIKASI SALAH PROSES QUERY PROSES QUERY NOTIFIKASI SALAH PROSES QUERY NOTIFIKASI SALAH IF pesan IF PPH IF PPH IF PPH IF update

(10)

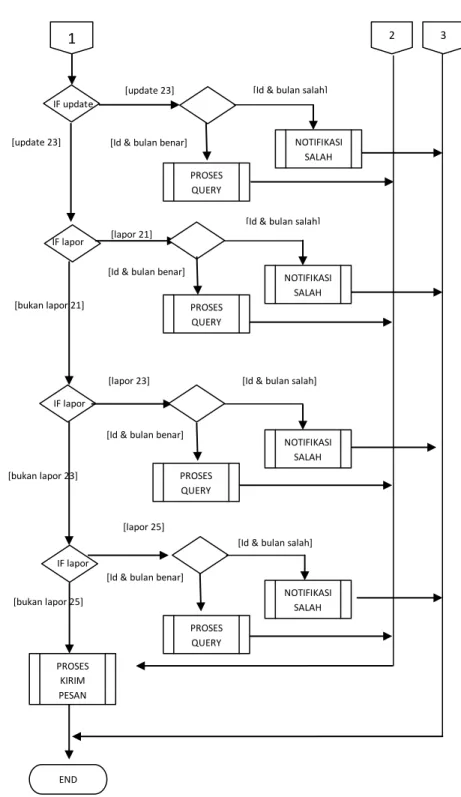

Gambar 3.7 Flowchart mengakses data (lanjutan)

Penjelasan activity diagram akses data :

1. Admin mengaktifkan layanan autoreply.

1

[Id & bulan salah]

[lapor 21] [Id & bulan salah]

[lapor 25]

[Id & bulan salah] [lapor 23] [Id & bulan salah]

[Id & bulan benar]

[Id & bulan benar] [update 23] [update 23] [bukan lapor 21] [bukan lapor 23] [bukan lapor 25] 3 2 PROSES QUERY PROSES QUERY PROSES QUERY PROSES QUERY NOTIFIKASI SALAH NOTIFIKASI SALAH NOTIFIKASI SALAH NOTIFIKASI SALAH PROSES KIRIM PESAN END IF update IF lapor IF lapor IF lapor

(11)

2. Sistem melakukan query, dan mengirimkan pesan permintaan jumlah bayar pajak dari klien .

3. Klien yang sudah mendapatkan jumlah bayar pajak akan melakukan

pembayaran pajak di bank atau di kantor pos.

4. Klien yang sudah melakukan pembayaran pajak akan mengirimkan status

bayar untuk meng-update status bayar pajak.

5. Sms diterima, layanan autoreply akan mengolah pesan tersebut, lalu query

akan meng-update status bayar pajak pada tabel pajak.

6. Admin akan melakukan akses data status bayar pajak, bagi semua klien

yang sudah melakukan pembayaran akan dilakukan pelaporan pajak.

7. Semua pelaporan pajak yang sudah dilakukan dan berhasil, akan di-update

pada status lapor pajak pada database.

8. Klien yang mengakses status lapor akan menerima status lapor pajak

tersebut.

Dalam aktivitas akses data ini, adalah proses yang terjadi oleh satu klien dan satu jenis pajak, dalam kenyataannya yang terjadi dalam lingkup pekerjaan banyak akses yang diterima sistem dan satu klien bisa melakukan banyak proses untuk beberapa jenis pajak sehingga disini bisa terjadi banyak proses parallel.

4. Sequence diagram menggambarkan interaksi antar objek di dalam dan di

sekitar sistem (termasuk pengguna, display, dan sebagainya) berupa pesan

yang digambarkan terhadap waktu. Sequence diagram terdiri atar dimensi vertikal (waktu) dan dimensi horizontal (objek-objek yang terkait).

Sequence Diagram Registrasi

Gambar 3.8 Sequence Diagram Registrasi

Klien Inbox Outbox Admin Menu Data Sms registrasi CEK ID Proses Pesan Kirim ID Terima ID Klien Input ID

(12)

Sequence Diagram Akses Data Pajak

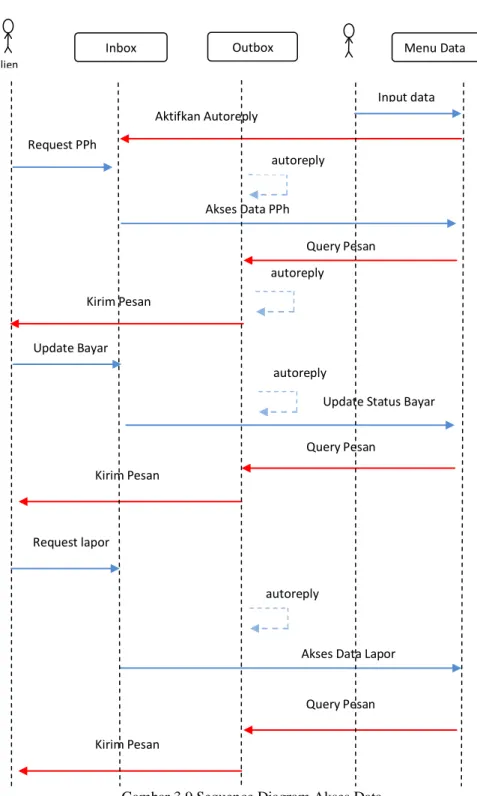

Gambar 3.9 Sequence Diagram Akses Data

3.1.3 Kebutuhan Sistem Aplikasi SMS Gateway

Aplikasi SMS Gateway ini dibuat dengan dasar kebutuhan sistem informasi

dalam Narada Prima Consulting dimana ada aliran pesan yang secara rutin dalam

Klien

Request lapor

autoreply

Akses Data Lapor Query Pesan Kirim Pesan

Inbox Outbox Menu Data

autoreply autoreply autoreply Request PPh Input data Aktifkan Autoreply Akses Data PPh Query Pesan Kirim Pesan Update Bayar

Update Status Bayar Query Pesan

(13)

setiap bulannya dalam proses pembuatan laporan pajak klien. Sehingga diperlukan sistem informasi yang membantu proses aliran pesan dan informasi

ini. Dimana klien dapat melakukan akses informasi dan meng-update informasi

sehingga dapat mempermudah pekerjaan dalam melakukan pemberitahuan informasi dan pengumpulan data dalam membuat dan melaporkan laporan perpajakan dari setiap klien NPC.

Dalam analisa kebutuhan sistem informasi NPC ini, dapat kita jabarkan sebagai berikut :

1. Diperlukan sistem yang dapat melakukan pemberitahuan secara massal untuk

pesan-pesan dan hal-hal yang bersifat rutin seperti konfirmasi data pajak, konfirmasi waktu bayar pajak, dan lain sebagainya.

2. Diperlukan sistem yang secara sistematis melakukan rekap data pajak klien

seperti jumlah bayar pajak, status bayar, dan status lapor.

3. Diperlukan sistem informasi yang sederhana dan otomatis dalam menjawab

setiap permintaan klien yang berhubungan dengan laporan perpajakan seperti halnya pesan singkat atau sms.

4. Diperlukan sistem informasi dua arah yang membantu proses pembuatan

sampai dengan pelaporan laporan perpajakan dari setiap klien NPC.

Dalam analisa kebutuhan sistem, diperlukan sebuah sistem informasi berbasis SMS Gateway. Karena teknologi sms saat ini sudah sangat memasyarakat dan sangat sederhana. Setiap orang dari berbagai kalangan usia, pendidikan, dan status dapat menggunakan dan memakai teknologi sms di ponsel mereka

masing-masing. Sehingga aplikasi SMS Gateway ini sangat cocok menjadi solusi dari

kebutuhan akan sistem informasi yang diperlukan. Untuk itu aplikasi ini dibuat dengan melakukan pendekatan dari analisa kebutuhan sistem yang telah disebutkan diatas.

(14)

3.2 PENGOLAHAN INFORMASI PESAN (SMS).

Pada tahap ini akan menjelaskan proses pengolahan informasi dari pesan (sms) yang diterima pada aplikasi SMS Gateway, dimana sms akan diolah dan

diproses dalam aplikasi untuk melakukan query-query yang direquest oleh klien

maupun perintah-perintah layanan aplikasi untuk melakukan pengolahan pesan. Pengolahan pesan ini sampai pada pengiriman balasan sms dari setiap request klien sampai pada akhir proses informasi.

3.2.1 Penerimaan SMS (Pesan) Masuk.

Pada proses ini setiap pesan/sms yang masuk dari klien akan diterima oleh

operator gsm (sim card), lalu aplikasi SMS Gateway dengan modul Gammu akan

mengambil setiap pesan yang berada di sim card masuk kedalam database, dan

ditempatkan dalam table inbox. Di dalam tabel inilah, pesan/sms akan diolah

sesuai dengan request dari pesan tersebut, apakah pesan tersebut melakukan

registrasi, menanyakan informasi perpajakan atau memberikan informasi tentang status bayar.

3.2.1.1 Registrasi Klien

Pada tahap ini menjelaskan pengolahan sms untuk pengecekan sms registrasi

ID klien, dengan format “REG Nama_Perusahaan”. Setiap pesan/sms yang

masuk dengan awalan REG akan dikategorikan sebagai proses registrasi. Proses registrasi ini berguna untuk memberikan ID kepada klien untuk menggunakan aplikasi ini, agar memudahkan pengecekan identitas saat akses data informasi. Jika penggunaan ID ini tidak diseragamkan maka akan kesulitan dalam kontrol ID pengguna aplikasi saat pengecekan format sms.

a. Klien melakukan registrasi No ID dengan mengirimkan sms ke sistem

aplikasi dengan menyertakan nama perusahaan.

b. User/Admin memberikan No ID kepada klien sesuai dengan urutan No

(15)

3.2.1.2Request Informasi Jumlah Bayar Pajak.

Pada tahap ini akan menjelaskan proses akses data jumlah pajak (perpajakan) dimana kita kategorikan jenis pajak yang banyak dan umum ada pada perusahaan seperti pph pasal 21, pph pasal 23, dan pph pasal 25. Sms/pesan yang masuk

dengan Format “INFO ID_klien Jenis_PPH Bulan” akan dikategorikan kedalam

permintaan (request) informasi pajak. Sistem akan mengirimkan jumlah pajaknya kepada klien melalui sms, sesuai dengan permintaan klien. Sistem akan mengolah

pesan menjadi beberapa bagian seperti pada flowchart dibawah ini. Pengolahan

memakai algoritma Nested IF untuk membedakan kategori pajak yang satu

dengan yang lain.

3.2.1.3Status Bayar dan Status Lapor Pajak

Pada layanan ini semua sms dengan format “ INFO ID_klien Status Bulan”

akan dikategorikan sebagai sms update status bayar dan format “INFO ID_klien

Lapor Bulan” dikategorikan meminta status lapor. Semua klien yang sudah mengupdate data status bayarnya akan dilaporkan pajaknya beserta dengan bukti

bayarnya. Setiap pelaporan yang berhasil akan di update dalam data status

lapornya, sedangkan yang belum dilaporkan diberikan keterangan ‘BELUM’. Proses ini yang menjadi akhir dari alur proses pesan. Dimana, pelaporan pajak sudah selesai setiap bulannya, dan proses ini akan terus berjalan setiap bulan.

Dalam cek status bayar dan lapor ini terdapat dua proses yaitu update bayar

dan request status lapor. Ketika status lapor pajak sudah selesai, ini menjadi akhir dari proses pesan. Proses ini akan berulang setiap bulannya, sehingga diperlukan sistem yang sistematis dalam penyampaian informasi ini.

3.2.2 Pengiriman SMS (Pesan) Keluar

Pada proses pengiriman sms dalam aplikasi SMS Gateway ini dibagi menjadi

3 (tiga) kategori pengiriman yaitu sms secara manual/biasa, sms autorelpy, dan

sms broadcast (notifikasi). Ketiga kategori tersebut merupakan fitur-fitur yang berguna dalam melakukan pengiriman sms dalam aplikasi ini agar lebih mudah

(16)

dalam penggunaannya dan melakukan pengiriman sms baik secara satu persatu

maupun bersamaan (broadcast).

1. Sms manual/biasa

Pengiriman sms dengan cara ini adalah mengirim sms seperti yang dilakukan di ponsel/hp, yaitu mengetik isi pesan dan memasukan nomor telepon secara manual. Pengiriman sms ini biasanya dikirim secara satu persatu dan dilakukan secara manual.

2. Sms Autoreply

Pengiriman sms ini dilakukan secara otomatis oleh aplikasi sehingga sistem secara otomatis memberikan jawaban atau pesan balasan secara semi otomatis. Biasanya fitur autoreply ini banyak dipakai untuk hal-hal yang bersifat sms terformat.

3. Sms Broadcast

Sms broadcast adalah sms yang langsung dikirim kebanyak nomor telepon secara bersamaan. Sms broadcast ini biasa dipakai untuk pemberitahuan atau sebuah notifikasi, banyak yang mengembangkan dengan membuat sms

broadcast on schedule ( pengiriman terjadwal ) dan sms flash notifikasi yaitu sms yang dikirim langsung dapat terbuka dan dibaca dan tidak dapat disimpan. Sms broadcast ini banyak dipakai untuk pemberitahuan kepada orang banyak.

3.3 DESAIN DATABASE

Dalam aplikasi Aplikasi Perpajakan SMS Gateway berbasis web ini memakai software XAMPP sebagai web servernya, dimana aplikasi dibuat dengan bahasa

(17)

database yang dibutuhkan dalam aplikasi ini, dimana table-tabel akan dibuat untuk menyimpan semua informasi dan data yang dibutuhkan.

3.3.1 Struktur Tabel Gammu

Dalam aplikasi SMS Gateway ini, kita memakai Gammu sebagai library

atau modul program yang menyediakan layanan interfacing antara komputer dengan ponsel/modem, dimana kita memerlukan perintah-perintah yang berkenaan dengan penerimaan dan pengiriman sms dalam membangun aplikasi

SMS Gateway. Untuk itu Gammu sudah menyediakan sebuah database berikut dengan tabel-tabelnya, hal ini dibuat agar secara default, Gammu dapat berjalan

dalam berbagai bahasa program atau platform apapun, baik itu web based dengan

PHP atau ASP , dan juga desktop dengan menggunakan Delphi, VB atau bahasa lainnya.

Dalam aplikasi SMS Gateway ini disamping tabel-tabel yang sudah ada dalam database Gammu, masih ditambahkan beberapa tabel lagi untuk keperluan sistem aplikasi, secara default tabel-tabel dalam database Gammu adalah sbb :

1. Inbox : Tabel ini berisi pesan-pesan yang yang masuk ke aplikasi ini.

Field-field yang ada dalam tabel ini :

- UpdatedInDB tipe timestamp

- ReceivingDateTime tipe timestamp

- SenderNumber tipe varchar(20)

- Coding tipe

enum('Default_No_Compression','Unicode_No_Compression','8bit','D efault_Compression','Unicode_Compression')

- UDH tipe text

- SMSCNumber tipe varchar(20)

- Class tipe int(11)

- TextDecoded tipe varchar(160)

(18)

- RecipientID tipe text

- Processed tipe enum('false','true')

Dalam aplikasi ini field yang dipakai adalah ReceivingDateTime, TextDecoded, dan SenderNumber

2. Outbox : Tabel ini berisi pesan-pesan yang dikirim, cara kerjanya adalah

ketika pesan dikirim keluar, pesan ini akan disimpan dalam tabel outbox dan setelah pesan berhasil dikirim maka akan dipindahkan kedalam tabel sentitems. Sehingga tabel outbox akan selalu kosong.

- Text tipe text

- Coding tipe

- UDH tipe text

- Class tipe int(11)

- TextDecoded tipe varchar(160)

- ID tipe int(10)

- SequencePosition tipe int(11)

3. Pbk : tabel ini dipakai untuk menyimpan nomor telepon layaknya

phonebook di handphone.

- GroupID tipe int(11)

- Name tipe text

- Number tipe text

4. Pbk_groups : Tabel ini berisi grup untuk nomor telepon.

(19)

- Name tipe text

- ID tipe int(11)

5. Phones : Tabel ini berisi tentang informasi telepon atau modem yang

digunakan.

Field-field yang ada dalam tabel ini : - ID tipe text

- InsertIntoDB tipe timestamp

- TimeOut tipe timestamp

- Send tipe enum('yes','no'

- Receive tipe enum('yes','no')

- IMEI tipe varchar(35)

- Client tipe text

- Battery tipe int(11)

- Signal tipe int(11)

- Sent tipe int(11)

- Received tipe int(11)

6. Sentitems : Tabel ini berisi pesan yang sudah terkirim keluar.

- InsertIntoDB tipe timestamp

- SendingDateTime tipe timestamp

- DeliveryDateTime tipe timestamp

- Text tipe text

- DestinationNumber tipe varchar(20)

- Coding tipe

(20)

- UDH tipe text

- SMSCNumber tipe varchar(20)

- Class tipe int(11) NOT NULL default '-1',

- TextDecoded tipe varchar(160)

- ID tipe int(10) unsigned NOT NULL default '0',

- SenderID tipe varchar(255)

- SequencePosition tipe int(11) NOT NULL default '1',

- Status tipe

enum('SendingOK','SendingOKNoReport','SendingError','DeliveryOK' ,'DeliveryFailed','DeliveryPending','DeliveryUnknown','Error') NOT NULL default 'SendingOK',

- StatusError tipe int(11) NOT NULL default '-1',

- TPMR tipe int(11) NOT NULL default '-1',

- RelativeValidity tipe int(11) NOT NULL default '-1',

7. Daemons : Tabel ini berisi informasi tentang status service gammu saat

aktif.

- Start tipe text

- Info tipe text

8. Gammu : tabel ini berisi informasi dan versi gammu yang dipakai.

- Version tipe int(11)

3.3.2 Tabel Tambahan Aplikasi

Pada aplikasi SMS Gateway ini kita memerlukan beberapa tambahan tabel

untuk kebutuhan sistem, karena tabel-tabel gammu secara default hanya

diperuntukan untuk hal-hal yang terkait penerimaan dan pengiriman sms. Kita memerlukan tabel-tabel untuk menyimpan data-data klien seperti nomor telepon,

(21)

nomor id dan data-data perpajakan. Sehingga secara logika tabel terbagi dalam dua kategori yaitu tabel untuk perintah sms dan tabel untuk data.

Tabel-tabel yang disediakan oleh Gammu tidak semuanya akan dipakai dalam aplikasi ini. Hanya 3 buah tabel yang diperlukan untuk aplikasi ini yaitu tabel inbox, outbok, dan sentitems. Untuk tabel yang lainnya yang disediakan oleh Gammu sebenarnya memiliki fungsi masing-masing, namun dalam aplikasi ini, tabel-tabel tersebut tidak kita pakai karena memang secara sistem tidak

diperlukan. Sebagai catatan, tabel-tabel yang diberikan secara default oleh

Gammu tidak bisa kita ubah baik tipe dan struktur tabelnya, sehingga untuk pengembangan aplikasinya kita perlu menambahkan tabel-tabel yang diperlukan. Tabel-tabel tambahan yang diperlukan adalah sebagai berikut :

1. Tabel Phonebook : Tabel yang berisi untuk nomor telepon klien, nama

orang, serta nama perusahaan. Gammu sebenarnya sudah menyediakan tabel pbk yang diperuntukan untuk hal ini, namun karena membutuhkan yang lebih lengkap dengan menambahkan beberapa informasi sehingga kita membuat tabel khusus untuk ini.

Field-field yang ada dalam tabel ini : - Id tipe int(10)

- groupID tipe varchar(10)

- nohp tipe varchar(20)

- nama tipe varchar(30)

- perusahaan tipe varchar(40)

2. Tabel Pajak : Tabel yang memuat data perpajakan yang nantinya akan

diakses oleh klien untuk mendapatkan informasi perpajakan. Field-field yang ada dalam tabel ini :

- Id tipe int(10)

(22)

- Perusahaan tipe varchar(40)

- Bulan tipe int(2)

- PPh21 tipe varchar(15) - St21 tipe varchar(15) - Lp21 tipe varchar(15) - PPh23 tipe varchar(15) - St23 tipe varchar(15) - Lp23 tipe varchar(15) - PPh25 tipe varchar(15) - St25 tipe varchar(15) - Lp25 tipe varchar(15)

3. Tabel ID_klien : tabel ini berisi tentang ID klien .

- Id tipe int(10)

- ID_Klien tipe varchar(10)

- Nama_per tipe varchar(40)

3.3.3 Logical Record Structure ( LRS )

Logical record structure biasanya dipakai untuk menggambarkan hubungan

antar tabel tanpa memperhatikan method relasinya, namun lebih sederhana

dibandingkan Entity Relational Diagram. LRS lebih kepada hubungan antar

record tabel.

Gambar 3.10 LRS Database Narada Phonebook Id No Hp Nama Per Grup No_id Id ID_klien Nama Per Pajak Id_klien Nama Per Data Pajak Inbox Id Nohp Pesan ………. Outbox Id Nohp Pesan ………… Sentitems Id No Hp Pesan ……..

Nama Id klien pesan

No hp

(23)

3.4 PENETAPAN FITUR LAYANAN APLIKASI

Pada sub bab ini akan dijelaskan fitur-fitur layanan yang ada pada aplikasi SMS Gateway ini. Seperti yang sudah disebutkan pada sub bab sebelumnya, aplikasi dibuat untuk melayani permintaan informasi dan pengiriman informasi antara NPC dengan klien agar lebih mudah dan cepat.

3.4.1 Fitur Autoreply

Fitur SMS Autoreply ini dimaksudkan untuk memudahkan seorang user atau

admin untuk menjawab semua permintaan klien. Sesuai maksud dan tujuan aplikasi ini dibuat untuk memudahkan proses pengiriman informasi dan akses informasi klien ke NPC dan juga sebaliknya. Pada fitur ini, aplikasi memberikan pesan balasan secara otomatis sesuai dengan isi pesan yang sudah ditentukan sebelumnya, seperti dijelaskan pada sub bab sebelumnya. Pesan-pesan yang masuk tidak mengikuti format tersebut diatas, akan diberikan pesan balasan sesuai dengan kesalahan pengiriman atau bahkan tidak akan direspon oleh sistem.

Dalam layanan ini pesan akan dibaca dalam suatu format, berikut contoh

format-format sms yang akan dilayani dalam fitur autoreply :

1. REG Nama_perusahaan : Permintaan NO ID akses aplikasi.

2. INFO ID_Klien PPh21 Jan : Permintaan Jumlah PPh21 bulan Januari.

5. INFO ID_Klien Bayar21 Jan : Update Status Bayar PPh21 bulan Januari.

8. INFO ID_Klien Lapor21 Jan : Update Status Lapor PPh21 bulan Januari.

Format-format sms tersebut yang akan dilayani oleh fitur sms autoreply

(24)

format sms. Sehingga disini pentingnya memakai sms terformat dalam

penggunaan layanan SMS Gateway dengan fitur autoreply. Kemudahan fitur

autoreply ini dalam memberikan pesan balasan cukup membantu untuk menjawab

semua request dari klien.

3.4.2 Sms Broadcast

Sms broadcast adalah pengiriman sms yang dikirim ke banyak nomor dalam

waktu yang bersamaan. Dalam aplikasi ini fitur sms broadcast ini ditentukan dalam grup wilayah. Klien akan dibagi sesuai dengan area wilayahnya. Seperti di sebuah ponsel, dalam menu buku telepon biasanya setiap nomor kontak akan

diberikan sebuah grup. Ini dimaksudkan untuk layanan sms broadcast, dimana

sms bisa dikirim per grup. Untuk itu disini aplikasi akan membagi grup kedalam lima wilayah yaitu grup jakbar, jakut, jakpus, jaksel, dan jaktim. Fitur sms broadcast pada aplikasi ini pun memungkinkan mengirim sms untuk ke semua nomor yang sudah diregistrasi. Sms broadcast ini berguna untuk mengirimkan pengumuman atau pemberitahuan kepada klien yang bersifat massal, seperti jatuh tempo bayar, pengumpulan data pajak yang diperlukan, serta hal-hal yang bersifat pengumuman.

3.4.3 Fitur Autodelete

Pada aplikasi ini, setiap kali pesan yang masuk terkadang sangat banyak setiap harinya. Walaupun sudah disediakan layanan untuk menghapus pesan yang ada pada kotak masuk dan terkirim. Namun dirasakan belum cukup efektif dikarenakan dilakukan satu persatu. Mungkin pada kasus tertentu diperlukan layanan autodelete pesan. Pada aplikasi SMS Gateway ini ditambahkan layanan autodelete pesan berdasarkan lama pesan. Lamanya pesan yang dihapus bisa kita sesuaikan apakah lamanya 3 hari, seminggu atau sebulan.

(25)

3.5 DESAIN TAMPILAN APLIKASI (INTERFACE).

Pada sub bab ini akan dibahas tentang tahap-tahap perancangan desain

tampilan (user interface) yang meliputi halaman-halaman aplikasi dan form-form

menu input dan ubah data. Aplikasi ini dibuat dengan bahasa pemrograman PHP,

dimana aplikasi dibuat dalam web based interface. Sehingga tampilan dan menu

aplikasi layaknya sebuah website, dimana terdapat link-link untuk menghubungkan halaman-halaman layanan aplikasi. Untuk menjalankan aplikasi ini diperlukan sebuah browser untuk menjalankannya.

Halaman – halaman pada aplikasi ini dikategorikan kedalam beberapa bagian, menurut fungsi dan kegunaannya :

1. Halaman utama

Halaman ini muncul ketika aplikasi dijalankan, halaman utama atau halaman awal. Untuk aplikasi ini, halaman yang dijadikan default halaman awal adalah halaman menjalankan service Gammu. Dalam aplikasi

berbasis web biasanya halaman awal disebut index atau main.

2. Halaman data form

Halaman data form ini adalah halaman-halaman yang berkenaan dengan data dan form. Memiliki fungsi untuk tambah, ubah, dan hapus data. Yang dikategorikan data dalam aplikasi ini adalah data klien dan data pajak. Halaman data form ini terdiri dari halaman menu data.

3. Halaman pengolahan pesan

Halaman pengolahan pesan adalah halaman yang digunakan untuk mengolah pesan, baik pesan masuk maupun pesan keluar. Halaman pengolahan pesan ini terdiri dari halaman kotak masuk, halaman kirim pesan dan halaman kotak terkirim.

(26)

4. Halaman Konfigurasi Sistem

Halaman konfigurasi sistem adalah halaman yang berkenaan dengan pengaturan sistem. Halaman konfigurasi sistem ini terdiri dari halaman pengaturan, halaman jalankan aplikasi, dan halaman menghentikan layanan aplikasi.

3.5.1 Desain Bagan Halaman Aplikasi

Pada perancangan tampilan halaman aplikasi ini, disini akan di desain sebuah menu horizontal yang akan dimuat dalam setiap halaman. Sehingga semua halaman terkesan memiliki menu yang sama, sehingga aplikasi berjalan sederhana tanpa harus membuat menu tersendiri pada setiap halamannya.

Gambar 3.11 Bagan Halaman Aplikasi

Pada gambar link map aplikasi, halaman yang dimuat dalam menu utama adalah 8 (delapan) halaman utama dengan 3 buah halaman yang memiliki sub menu. Seperti dijelaskan sebelumnya, halaman-halaman ini dibagi dalam 4 jenis menurut fungsi dan kegunaannya.

3.5.2 Desain Tampilan Halaman Awal

Halaman awal dalam aplikasi ini di secara default ketika dibuka menampilkan

halaman untuk menjalankan service Gammu. Tujuannya adalah ketika aplikasi

(27)

service Gammu. Hal ini sangatlah penting agar layanan pengiriman dan penerimaan berjalan saat aplikasi sudah digunakan, dan admin atau user tidak lupa untuk mengaktifkan layanan Gammu.

Gambar 3.12 Desain halaman awal

3.5.3 Desain Tampilan Halaman Data

Halaman data form memuat hal-hal yang berkenaan dengan data form seperti form tambah data, ubah data, dan hapus data. Didalam halaman ini terdiri dari beberapa sub menu seperti menu buku telepon, menu id klien dan menu data pajak

Gambar 3.13 Desain Halaman Menu data

(28)

- Buku telepon : Input, edit, dan delete data kontak klien

- ID Klien : Input, edit , delete ID Klien, Input Data Pajak

- Data Pajak : Edit dan Delete Data Pajak

Dalam halaman menu data ini, terdapat 3 (tiga) buah sub menu yang masing-masing akan memuat halaman ID klien, Buku telepon dan Pajak. Tiap halaman akan memuat form-form pengolahan data seperti tambah, ubah, dah hapus data.

3.5.3.1 Halaman Buku Telepon

Pada halaman buku telepon ini akan digunakan untuk menampilkan data kontak klien. Fungsinya sama seperti buku telepon dalam sebuah ponsel, menyimpan data kontak seperti nama, nomor telepon, perusahaan dan lain sebagainya. Dalam halaman ini juga disediakan tombol untuk mengubah dan menghapus data, dan disediakan satu buah link menu untuk memuat halaman

input data pada bagian atas tabel.

Gambar 3.14 Desain Halaman Buku Telepon

Pada halaman buku akan dibuat 5 (lima) buah kolom dalam tabel untuk

memuat data field nama, nomor handphone, perusahaan, grup dan satu buah

kolom digunakan untuk memuat tombol untuk melakukan ubah dan hapus data. Di bagian atas tabel dibuat satu buah link menu untuk menginput data kontak baru. Menu ini akan menampilkan halaman untuk menginput data kontak. Seperti pada gambar dibawah ini.

(29)

Gambar 3.15 Desain input data kontak

Pada form input diatas terdiri dari empat textbox yang digunakan untuk memasukan data nama, no hp, perusahaan, dan grup. Setelah form diisi dengan lengkap maka klik tombol simpan untuk menyimpan data kedalam tabel phonebook. Data yang sudah dimasukan ini nantinya akan ditampilkan pada halaman buku telepon.

Gambar 3.16 Desain edit data kontak

Pada form edit, text box pada form sudah diisi dengan data yang sebelumnya.

User tinggal mengubah data yang akan diubah, lalu kembali meng-klik tombol simpan untuk menyimpan pengubahan data tersebut. Sedangkan untuk hapus data,

admin atau user tinggal meng-klik tombol Delete makanya aplikasi akan

melakukan perintah untuk menghapus data yang dipilih.

3.5.3.2 Halaman ID Klien

Halaman ID Klien ini digunakan untuk menampilkan data ID Klien sama halnya seperti halaman buku telepon. Pada halaman ini disediakan menu untuk

(30)

meng-input data ID baru, serta tombol ubah dan hapus data. Namun, ditambahkan sedikit yaitu tombol input data pajak. Hal ini dimaksudkan adalah untuk memudahkan dalam proses menginput data pajak. Dalam proses menginput pajak kedua hal ini yaitu nama perusahaan dan id klien harus diketahui saat melakukan input data pajak. Untuk itu pada halaman ID Klien disediakan tombol untuk menginput data pajak, agar admin tidak sulit untuk mengisi nama perusahaan dan id klien.

Gambar 3.17 Desain halaman ID Klien

Pada desain halaman ID Klien, field yang ditampilkan adalah ID Klien dan

Nama perusahaan, terdapar tiga buah tombol untuk mengubah dan menghapus data, serta tombol input pajak untuk melakukan input data pajak. Untuk tombol klik input data pajak, ketika diklik nantinya akan memuat form input data pajak. Sedangkan tombol ubah dan hapus digunakan untuk mengubah dan menghapus data yang dipilih. Satu link menu yang berada diatas tabel, adalah menu untuk memuat form input data ID baru.

(31)

Dalam desain form input ID diatas, data yang dimasukan adalah dua buah data yaitu Nama perusahaan dan ID klien. Klik tombol simpan untuk menyimpan data kedalam tabel ID Klien. Sedangkan untuk form ubah data, desainnya hampir sama dengan form input data ini, namun bedanya hanya textbox pada form ubah data sudah diisi dengan data sebelumnya.

3.5.3.3 Halaman Data Pajak

Halaman data pajak digunakan untuk menampilkan data-data pajak seperti jumlah bayar pajak, status bayar dan status lapor pajak. Data-data dalam tabel pajak ini yang nantinya akan diakses oleh klien via pesan. Proses input, ubah, dan hapus data hampir sama dengan halaman data lainnya. Namun, seperti yang dijelaskan sebelumnya untuk melakukan input data pajak baru dilakukan dari halaman ID Klien sedangkan ubah dan hapus data dapat dilakukan dari halaman pajak ini.

Gambar 3.19 Desain Halaman Pajak

Pada tampilan halaman data pajak sebanyak 12 kolom, satu kolom dipakai untuk memuat tombol edit dan delete data. Halaman ini sama seperti halaman data lainnya hanya bedanya tidak ada link menu untuk memuat halaman input data baru. Halaman data input pajak berada pada halama ID Klien, seperti yang sudah dijelaskan sebelumnya. Untuk desain form input pajaknya adalah seperti gambar dibawah ini.

(32)

Gambar 3.20 Desain Form Input pajak

Dalam desain form input data pajak ini, desainnya sama dengan form input data yang lain. Namun jumlah data yang dimasukan pada form ini cukup banyak. Untuk form edit data pajak pun sama seperti form input ini.

3.5.4 Desain Tampilan Halaman Pesan

Pada halaman pengolahan pesan ini terdiri dari halaman kotak masuk (inbox),

halaman kotak terkirim (outbox), halaman autoreply pesan dan halaman

pengiriman pesan yang terdiri dari dua jenis yaitu halaman kirim pesan biasa dan

halaman kirim pesan broadcast.

3.5.4.1 Halaman Kotak Masuk (Inbox)

Pada halaman kotak masuk ini, akan menampilkan pesan yang masuk kedalam sms center ini. Dimana setiap pesan yang masuk akan disimpan dalam kartu

telepon (sim card) lalu service Gammu yang akan mengambil dan menyimpannya

dalam tabel inbox pada database.

(33)

Pada desain halaman kotak masuk diatas, selain isi pesan dan nomor telepon juga ditampilkan nama orang dan perusahaan untuk mengenali identitas pengirim serta tanggal dan jam terima untuk mengetahui informasi kapan pesan tersebut diterima. Dalam halaman kotak masuk ini disediakan satu buat tombol untuk

melakukan hapus data. Walau sudah disediakan auto delete pada halaman ini.

3.5.4.2 Halaman Pengiriman Pesan

Halaman pengiriman pesan ini digunakan oleh admin atau user untuk mengirim pesan dari aplikasi kepada klien. Pengiriman ini terbagi dalam dua jenis yaitu pengiriman biasa yang dilakukan satu persatu, ataupun pengiriman dengan layanan broadcast sms yaitu pengiriman kebanyak nomor dalam satu waktu.

Gambar 3.22 Desain kotak kirim pesan

Pada kotak kirim pesan ini, seperti halnya pengiriman pesan dari ponsel dengan memasukan nomor telepon dan mengetik isi pesan yang akan dikirim.

Pada kotak kirim diatas terdapat keterangan ‘maksimum panjang sms adalah 160

karakter’, hal ini dimaksudkan bahwa batas pengiriman sms dalam satu kali pengiriman adalah sebanyak 160 karakter. Jika lebih, biasanya sms akan diterima secara terpotong-potong. Untuk kasus ini, biasanya dalam Gammu akan masuk kedalam bagian multipart, yaitu pengiriman pesan yang terbagi-bagi dalam beberapa bagian karena panjang pesan melebihi 160 karakter. Namun dalam aplikasi ini, kasus semacam ini tidak ditemui sehingga tidak perlu dilakukan pembahasan terperinci untuk hal ini.

(34)

Pada kotak kirim ini, ketika isi pesan sudah selesai diketik, maka klik tombol kirim pesan untuk mengirim pesan. Pada bagian dibawah halaman ini terdapat

link menu untuk memuat halaman sms broadcast. Seperti gambar dibawah ini.

Gambar 3.23 Desain Halaman Broadcast

Pada tampilan halaman broadcast diatas, tidak perlu lagi memasukan nomor telepon karena pesan akan dikirim secara per grup. Pada bagian bawah halaman ada select box yang memuat wilayah-wilayah dari klien seperti jakbar, jaksel, jakpus, jaktim, dan jakut. Pilih wilayah yang akan dikirimkan sms, maka aplikasi akan mengirimkan pesan ke semua klien yang berada pada wilayah yang dipilih. Layanan ini pun memungkinkan pengiriman ke semua klien atau wilayah.

3.5.4.3 Halaman kotak terkirim (Outbox)

Halaman kotak terkirim digunakan untuk menampilkan data pesan yang terkirim dalam tabel sentitems. Tampilan halaman ini hampir sama dengan tampilan halaman kotak masuk, namun pada halaman outbox ditambahkan satu kolom untuk menampilkan data status pengiriman pesan. Status ini memuat informasi apakah pesan sudah terkirim atau gagal terkirim. Hal ini penting untuk melihat status pengiriman sehingga dapat mengetahui mana pesan yang gagal dan perlu dilakukan pengiriman ulang.

(35)

Gambar 3.24 Halaman outbox pesan

Pada desain tampilan halaman pesan terkirim ini. Kolom-kolomnya sama seperti pada halaman inbox. Namun, ada satu kolom yang ditambahkan dalam halaman ini, yaitu kolom status. Dalam ponsel, setiap pesan memiliki laporan pengiriman. Setiap pesan yang sudah terkirim akan mendapat laporan terkirim, dan jika gagal akan mendapatkan laporan pengiriman gagal. Dalam Gammu,

pesan yang terkirim biasanya akan memiliki status ‘SendingOKNoReport’ dan

jika pesan gagal memiliki status ‘SendingError’.

3.5.4.4 Halaman Autoreply Pesan

Halaman autoreply ini digunakan untuk menjawab pesan permintaan yang

dikirim klien ke sistem aplikasi ini. Untuk menjalankan halaman ini, admin harus menjalankan halaman ini, dan untuk menghentikannya, admin harus menutup halaman ini. Karena layanan ini berjalan dengan memakai jeda waktu, dalam selang beberapa waktu layanan ini akan bekerja.

(36)

3.5.5 Desain Tampilan Halaman Konfigurasi

Halaman konfigurasi ini dipakai ketika aplikasi pertama kali dijalankan. Tujuannya dibuat halaman ini adalah memudahkan melakukan konfigurasi. Proses konfigurasi ini nanti akan dijelaskan lebih rinci pada sub bab pembuatan sistem. Ada lima langkah konfigurasi yang harus dilakukan. Konfigurasi ini lebih kepada konfigurasi service Gammu yang dipakai dalam aplikasi ini.

Gambar 3.26 Desain Halaman Konfigurasi

Pada halaman kofigurasi diatas, terdapat lima link menu yang akan memuat halaman konfigurasi berikut dengan form-form isian. Tujuan dibuat halaman konfigurasi ini agar proses ini lebih mudah untuk dilakukan daripada harus melakukan konfigurasi secara manual. Dengan halaman ini, proses konfigurasi dapat dilakukan dengan menggunakan form isian, dan user tinggal mengisi form-form yang disediakan untuk melakukan konfigurasi. Setelah konfigurasi selesai dilakukan maka langkah selanjutnya masuk ke halaman jalankan aplikasi untuk mengaktifkan service Gammu.

Link menu pada halaman konfigurasi ini akan memuat halaman-halaman konfigurasi dari kelima langkah yang ada pada halaman tersebut. Kelima langkah konfigurasi ini akan dijelaskan pada sub bab selanjutnya di pembuatan sistem aplikasi.
