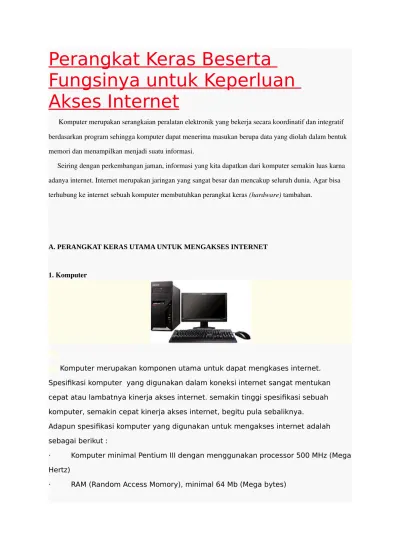

Perangkat Keras Beserta Fungsinya untuk

Perangkat Keras Beserta

Fungsinya untuk Keperluan

Akses Internet

Komputer merupakan serangkaian peralatan elektronik yang bekerja secara koordinatif dan integratif berdasarkan program sehingga komputer dapat menerima masukan berupa data yang diolah dalam bentuk memori dan menampilkan menjadi suatu informasi.

Seiring dengan perkembangan jaman, informasi yang kita dapatkan dari komputer semakin luas karna adanya internet. Internet merupakan jaringan yang sangat besar dan mencakup seluruh dunia. Agar bisa terhubung ke internet sebuah komputer membutuhkan perangkat keras (hardware) tambahan.

A. PERANGKAT KERAS UTAMA UNTUK MENGAKSES INTERNET

1. Komputer

Komputer merupakan komponen utama untuk dapat mengkases internet.

Spesifikasi komputer yang digunakan dalam koneksi internet sangat mentukan

cepat atau lambatnya kinerja akses internet. semakin tinggi spesifikasi sebuah

komputer, semakin cepat kinerja akses internet, begitu pula sebaliknya.

Adapun spesifikasi komputer yang digunakan untuk mengakses internet adalah

sebagai berikut :

· Komputer minimal Pentium III dengan menggunakan processor 500 MHz (Mega

Hertz)

RAM juga disebut memorI yang mempunyai kegunaan untuk menyimpan

masukan data dan perintah yang bersifat sementara.

Dalam komputer terdapat beberapa perangkat seperti:

a. Monitor

Spesifikasi Monitor dibedakan sebagai berikut :

 CGA (Color Graphics Adapter) monitor jenis ini memiliki resolusi maksimal

640x200. Dan bisa menampilkan 4 warna saja. Jenis monitor ini adalah

monitor dengan resolusi kualitas rendah menurut standart IBM.

 EGA (Enhanced Graphics Adapter), monitor ini memiliki resolusi maksimum 640x350 yang mencukupi untuk penggunaan tingkat tinggi seperti

menampilkan mode grafis. Monitor jenis ini mampu menampilkan 16 warna

pada bentuk teks (80x25 karakter atau 40x25 karakter).

 VGA (Video Graphicd Array), monitor ini memiliki resolusi maksimum 800x600, perbedaan jenis EGA dan VGA adalah cara menampilkan pixel yaitu

EGA/CGA pixel ditampilkan secara langsung sebagai hasil dari tembakan

generator adapter.

Sedangkan pada VGA, pixel sebelum ditembakkan diolah dulu dalam

memori khusus yaitu VGA Card sehingga ketajamannya dapat diatur. VGA mampu

yaitu 1.024x764 dan dapat menampilkan warna mencapai 65.000 warna, termasuk

warna perak dan emas.

b. Memory (RAM)

Memori yang digunakan dalam komputer biasa disebut RAM (Random Access Memory). RAM dapat membaca/menyimpan/menulis data atau program. RAM yang

bisa digunakan untuk mengakses internet adalah minimal 16 MB. Semakin tinggi

suatu memory semakin banyak yang dapat ditampung oleh komputer.

Data pada RAM bersifat volatif yang artinya data akan hilang apabila komputer

dimatikan atau terjadi pemadaman listrik.

Sifat dari memory ini adalah sebagai berikut :

 Temporer, artinya data yang terdapat dalam komputer akan hilang apabila komputer dimatikan.

 Random, artinya dalam membaca data dilakukan secara acak.

c. Processor Pentium

Processor berfungsi mengolah semua informasi yang dimasukan pengguna

demikian semakin tinggi processor semakin cepat pula komputer dalam mengolah

perintah. Processor yang bisa digunakan untuk akses internet minimal Pentium 133

MHz. Processor dapat diartikan sebagai otak dari sebuah komputer.

d. Hardisk

Hardisk merupakan tempat menyimpan program/data yang ada dalam komputer. Harddisk yang digunakan minimal adalah 2 GB. Harddisk yang besar mempengaruhi banyaknya software yang

disimpan. 2. Modem

Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (Carrier) dan siap

untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal

informasi (yang berisi data atau pesan) dari sinyal pembawa (carrier) yang diterima

sehingga informasi tersebut dapat diterima dengan baik.

Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak jauh dua-arah umumnya

menggunakan bagian yang disebut “modem”, seperti VSAT, Microwave Radio, dan

lain sebagainya, namun umumnya istilah modem lebih dikenal sebagai Perangkat

keras yang sering digunakan untuk komunikasi pada komputer.

Data dari komputer yang berbentuk sinyal digital diberikan kepada modem

beberapa media telekomunikasi seperti telepon dan radio. Setibanya di modem

tujuan, sinyal analog tersebut diubah menjadi sinyal digital kembali dan dikirimkan

kepada komputer.

Modem terbagi atas:

a. Modem Dial Up ( Internal/Eksternal/Cable Modem/Modem ADSL)

Berfungsi untuk mengubah gelombang analog menjadi sinyal digital menjadi

gelombang analog dari kabel telepon sehingga komputer dapat terkoneksi dengan

internet. Modem dial up biasa digunakan oleh Personal Computer (PC) yang langsung

dihubungkan melalui saluran telpon. Jenis modem dial up ada dua macam yaitu:

1. Modem Internal merupakan modem yang dipasang dalam komputer

terutama pada slot ekspansi yang tersedia dalam mainboard komputer.

Rata-rata kecepatan modem internal untuk melakukan download adalah 56 Kbps.

Keuntungan menggunakan modem internal, antara lain adalah:

a) Lebih hemat tempat dan harga lebih ekonomis

b) Tidak membutuhkan adaptor sehingga terkesan lebih ringkas tanpa ada banyakkabel.

Kelemahan modem internal, sebagai berikut:

a) Modem ini tidak memerlukan lampu indikator sehingga sulit untuk memantau status

modem

2 .Modem eksternal merupakan modem yang letaknya diluar CPU komputer. Modem eksternal dihubungkan ke komputer melalui port com atau USB. Pemasangan

modem ini adalah dengan cara menghubungkan modem ke power dan

menghubungkannya lagi ke adaptor lalu disambungkan kembali ke listrik.

Keuntungan modem eksternal:

a) Portabilitas yang cukup baik sehingga bisa pindah-pindah untuk digunakan pada

komputer lain

b) Dilengkapi lampu indikator sehingga mudah untuk memantau status dari

modem.

Kelemahan dari modem eksternal:

a) Harga lebih mahal dari pada modem internal

b. Modem Kabel (Cable Modem)

Modem Kabel (Cable Modem), adalah perangkat keras yang menyambungkan PC

dengan sambungan TV kabel. Kecepatannya lebih tinggi dibandingkan dengan

modem dialup atau modem ADSL, kecepatan modem kabel maksimum 27Mbps

downstream (kecepatan download ke pengguna) dan 2,5Mbps upstream (kecepatan

c. Modem

ADSL atau Asymmetric Digital Subscriber Line

ADSL atau Asymmetric Digital Subscriber Line adalah salah satu bentuk dari

teknologi DSL. Ciri khas ADSL adalah sifatnya yang asimetrik, yaitu bahwa data

ditransferkan dalam kecepatan yang berbeda dari satu sisi ke sisi yang lain. Gunanya

untuk memecah sinyal telepon menjadi dua bagian untuk suara dan data.

d. Modem CDMA

Modem CDMA merupakan sebuah modem nirkabel yang bekerja dengan

jaringan CDMA serta menggunakan teknologi CDMA. CDMA lebih mengacu pada

salah satu dari sekian banyak protokol komunikasi nirkabel generasi kedua (2G) dan

generasi ke tiga (3G). CDMA menggunakan frekuensi ultra tinggi yakni 800-1900Hz.

Jaringan telepon merupakan salah satu prasyarat untuk terhubung ke internet karena jaringan telepon digunakan untuk meneruskan sinyal dari modem.

Proses pada saat modem terhubung dengan telepon dan kita memulai hubungan

dengan ISP.

Proses tersebut sama dengan proses kita menelpon biasa tetapi jika

ada telepon masuk pada saat kita menggunakan modem, maka si penelepon akan

mendengar nada sibuk dan tidak dapat menghubungi kita. Karena modem dan

telepon sangat berkaitan erat maka kecepatan modem sangat berpengaruh

terhadap rekening telepon yang harus kita bayar setiap bulan dengan demikian

modem yang cepat akan lebih hemat uang dari pada modem yang lambat.

Untuk lebih jelasnya, akses internet juga dapat menggunakan saluran

telepon, satelit, dan handphone. Berikut adalah penjelasannya.

a) Saluran Telepon

Saluran telepon juga merupakan perangkat keras yang penting dan

diperlukan untuk menghubungkan computer dengan internet dan juga diikuti dengan

penggunaan modem dial-up.

VSAT (Very Small Aperture Terminal) adalah stasiun penerima sinyal dari

satelit dengan antenna penerima berbentuk piringan dengan diameter kurang dari 3

meter. Fungsi utama VSAT adalah untuk menerima dan mengirim data ke satelit.

Protokol yang digunakan disebut WAP (Wireless Application Protocol) adalah

sebuah protocol atau sebuah teknik messaging service yang memungkinkan sebuah

handphone bisa akses ke internet.

B. PERANGKAT KERAS PENDUKUNG UNTUK MENGAKSES INTERNET

1. Komputer untuk server

Komputer server adalah komputer yang memberi layanan kepada komputer lain

(computer client), karena berfungsi memberikan layanan maka pekerjaan yang

dilakukan oleh server sangat banyak. Oleh sebab itu komputer server biasanya

mempunyai kemampuan yang lebih handal dibanding computer client. Di internet

komputer server berfungsi sebagai tempat penyimpanan dokumen-dokumen web

dari website tertentu.

2. Komputer untuk Workstation (client)

Komputer client adalah komputer yang terdapat dalam sebuah jaringan yang

berfungsi sebagai penerima layanan. Komputer klien biasanya mempunyai

kemampuan yang lebih rendah dari pada komputer server. pada saat kita

mengakses internet komputer kita dapat disebut komputer klien karna komputer kita

menerima layanan dari komputer server milik website yang kita kunjungi.

Pada komputer MAC menggunakan satu kotak khusus ynag ditancapkan ke port serial atau SCSI port. Sedangkan pada notebook menggunakan PCMCIA. slot untuk

memasang kartu jaringannya. Kartu jaringan yang biasa digunakan adakan kartu

jaringan Ethernet dan kartu token ring.

4. HUB Konsentrator

HUB merupakan perangkat yang menyatukan kabel-kabel jaringan dan tiap-tiap workstation, server atau perangkat lain. Dengan menggunakan HUB kita dapat

menambah workstation setiap saat tanpa mengganggu jaringan lain yang sedang

beroprasi.

Ciri-ciri HUB adalah :

· Umumnya terdiri atas 8 port, 12 port, 24 port, 48 port dengan konektor RJ 45

· Digunakan pada topologi bintang

· Harganya terjangkau

5. Kabel

Kabel merupakan peralatan yang berfungsi untuk menghubungkan server dengan

workstation. Macam-macam kabel antara lain:

a.Kabel coaxial

kabel coaxial memiliki hubungan antartitik koneksi maksimum 500m. Keuntungan

untuk kabel data coaxial adalah harganya yang murah dan tidak membutuhkan HUB.

b. Kabel twisted pair

Kabel twisted pair terbagi menjadi 2 jenis yaitu shielded dan unshielded. Kabel

twisted pair shielded memiliki selubung pembungkus, sedangkat yang unshielded

tidak. Untuk koneksinya kabel ini menggunakan konektor jenis RJ-11 atau RJ 45.

c. Kabel fiber optic (FO)

Jaringan yang menggunakan FO biasanya perusahaan besar, dikarenakan harga

dan proses pemasangannya lebih sulit. Kecepatan pengiriman data dengan

menggunakan FO lebih dari 100 Mbps dan bebas pengaruh lingkungan.

6. Conector RJ 45

Alat konektor yang dipasangi di setiap ujung kabel UTP yang menghubungkan antar komputer, HUB maupun switch.

 Kabel UTP

Kabel UTP (Unshielded Twisted Pair) merupakan salah satu media transmisi

yang paling banyak digunakan untuk membuat sebuah jaringan local (Local Area

Network), selain karena harganya relative murah, mudah dipasang dan cukup bisa

berpilin/terbelit (twisted pair) tanpa pelindung (unshielded). Fungsi lilitan ini adalah

sebagai eleminasi terhadap induksi dan kebocoran. Sebelumnya ada juga kabel

STP (Shielded Twisted Pair), untuk contoh gambarnya dapat dilihat dibawah

Untuk pemasangan kabel UTP, terdapat dua jenis pemasangan kabel UTP yang

umum digunakan pada jaringan komputer terutama LAN, yaitu Straight Through

Cable dan Cross Over Cable

-

Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight digunakan untuk

menghubungkan 2 device yang berbeda. Urutan standar kabel straight adalah

seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak

dipakai) atau kadang-kadang juga dipakai sesuai standar TIA/EIA 368A sebagai

Contoh penggunaan kabel straight adalah sebagai berikut:

1. Menghubungkan antara computer dengan switch

2. Menghubungkan computer dengan LAN pada modem cable/DSL

3. Menghubungkan router dengan LAN pada modem cable/DSL

4. Menghubungkan switch ke router

5. Menghubungkan hub ke router

- Kabel cross over

Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu

- Kabel cross over

Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu

dengan

Contoh penggunaan kabel cross over adalah sebagai berikut:

1. Menghubungkan 2 buah komputer secara langsung

2. Menghubungkan 2 buah switch

3. Menghubungkan 2 buah hub

4. Menghubungkan switch dengan hub

5. Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada

kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk

mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.

Tank Crimping adalah alat untuk memotong kabel UTP dan untuk menjepit ujung konektor,dan ini sangat penting sekali bagi kita yang ingin belajar cara mengcrimping kabel,alat ini bentuknya hampir sama dengan Tank biasa yang sering kita lihat atau temui.

- Kabel UTP

Kabel UTP kita gunakan untuk saling menghubungkan jaringan internet dan di dalam kabel UTP ini terdapat 8 helai kabel kecil yang berwarna-warni.

- Konektor RJ-45

7. UPS (Uninterupted Power Supply)

Alat yang berfungsi sebagai back up tegangan alat listrik sekaligus menstabilkan tegangan.

8. Printer

Printer digunakan untuk mencetak hasil kerja pada kertas komputer. Ketika kita menggunakan internet mungkin kita dapat menggunakan internet unuk menampilkan beberapa informasi dari internet melalui media kertas kerja.

9. Switch

Switch jaringan dapat digunakan sebagai penghubung komputer atau router pada satu area yang terbatas, switch juga bekerja pada lapisan data link, cara kerja switch hampir sama seperti bridge, tetapi switch memiliki sejumlah port sehingga sering dinamakan multi-port bridge.

10. Repeater

Repeater merupakan perangkat yang digunakan untuk menerima sinyal dan memancarkan kembali sinyal tersebut dengan kekuatan yang sama dengan sinyal asli, singkatnya repeater berfungsi untuk menguatkan

sinyal agar sinyal dikirim sama dengan sinyal aslinya .

11. Bridge

Adalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. bridge juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau dua buah arsitektur jaringan yang berbeda, seperti halnya antara Token Ring dan Ethernet.

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk

meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan

switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local

Area Network (LAN). Sebagai ilustrasi perbedaan fungsi dari router dan switch

merupakan suatu jalanan, dan router merupakan penghubung antar jalan.

Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu

urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam

alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN

wireless adapter

Wireless adapter adalah yang di pakai oleh komputer client untuk menerima dan

mentrasmisikan sinyal.Wireless adapter mempunyai prinsip kerja yang hampir sama dengan sebuah access ponit,tetapi lebih sederhana.Apabila dalam sebuah access point

terdapat memory maupun processor,maka pada wireless adapter penggunaanya tidak sekompleks access point.Perangkat ini adalah perangkat standard yang di gunakan

untuk access ponit.Berdasarkan penggunaanya,secara umum wireless adapter di bedakan menjadi dua macam,yaitu:

Wireless Adapter untuk PC

 Wireless adapter untuk PC pada umumnya menggunakan slotPCI.Selain wireless

adapter slot PCI,untuk komputer desktop bisa kita pasang dengan menggunakan

card PCMCIA.Namun demikian,untuk memasangnya di perlukan lagi satu holder untuk card tersebut,sehingga akan membutuhkan lebih banyak biaya dalam operasionalnya.

Wireless Adapter untuk Netebook,PDA,dan lainya

 Berbeda dengan wireless adapter pada komputer

desktop,wirelessadapter pada netebook berupa sebuah card yang bisa disebut

dengan Personal Computer Memory Card InternationalAssociation(PCMCIA).Sebenarnya card PCMCIAtidak hanya di gunakan pada netebook saja,tetapi juga bisa di gunakan pada komputer desktop,tetapi untuk itu di perlukanhardware baru yang diberi

wireless adapter

-Mode Jaringan WLAN Wireless Local Area Network sebenarnya hampir sama dengan jaringan LAN,

akan tetapi setiap node pada WLAN menggunakan wireless device untuk berhubungan dengan jaringan. node pada WLAN menggunakan channel frekuensi yang sama dan SSID yang menunjukkan identitas dari wireless device.

Tidak seperti jaringan kabel, jaringan wireless memiliki dua mode yang dapat digunakan : infastruktur dan Ad-Hoc. Konfigurasi infrastruktur adalah komunikasi antar masing-masing PC melalui sebuah access point pada WLAN atau LAN. Komunikasi Ad-Hoc adalah komunikasi secara langsung antara masing-masing komputer dengan menggunakan piranti wireless. Penggunaan kedua mode ini

tergantung dari kebutuhan untuk berbagi data atau kebutuhan yang lain dengan jaringan berkabel.

A. Mode Ad-Hoc

Ad-Hoc merupakan mode jaringan WLAN yang sangat sederhana, karena pada ad-hoc ini tidak memerlukan access point untuk host dapat saling berinteraksi. Setiap host cukup memiliki transmitter dan reciever wireless untuk berkomunikasi secara langsung satu sama lain. Kekurangan dari mode ini adalah

komputer tidak bisa berkomunikasi dengan komputer pada jaringan yang menggunakan kabel. Selain itu, daerah jangkauan pada mode ini terbatas pada jarak antara kedua komputer tersebut.

B.Mode Infrastruktur

Jika komputer pada jaringan wireless ingin mengakses jaringan kabel atau berbagi printer misalnya, maka jaringan wireless tersebut harus menggunakan mode infrastruktur Pada mode infrastruktur access point berfungsi untuk melayani komunikasi
