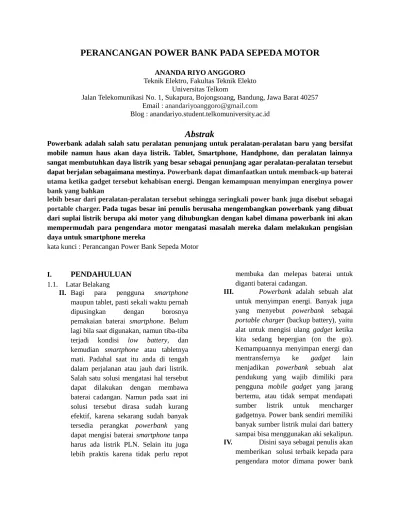

PERANCANGAN POWER BANK PADA SEPEDA MOTOR

PERANCANGAN POWER BANK PADA SEPEDA MOTOR

ANANDA RIYO ANGGORO Teknik Elektro, Fakultas Teknik Elekto

Universitas Telkom

Jalan Telekomunikasi No. 1, Sukapura, Bojongsoang, Bandung, Jawa Barat 40257 Email : anandariyoanggoro@gmail.com

Blog : anandariyo.student.telkomuniversity.ac.id

Abstrak

Powerbank adalah salah satu peralatan penunjang untuk peralatan-peralatan baru yang bersifat mobile namun haus akan daya listrik. Tablet, Smartphone, Handphone, dan peralatan lainnya sangat membutuhkan daya listrik yang besar sebagai penunjang agar peralatan-peralatan tersebut dapat berjalan sebagaimana mestinya. Powerbank dapat dimanfaatkan untuk memback-up baterai utama ketika gadget tersebut kehabisan energi. Dengan kemampuan menyimpan energinya power bank yang bahkan

lebih besar dari peralatan-peralatan tersebut sehingga seringkali power bank juga disebut sebagai portable charger. Pada tugas besar ini penulis berusaha mengembangkan powerbank yang dibuat dari suplai listrik berupa aki motor yang dihubungkan dengan kabel dimana powerbank ini akan mempermudah para pengendara motor mengatasi masalah mereka dalam melakukan pengisian daya untuk smartphone mereka

kata kunci : Perancangan Power Bank Sepeda Motor

I.

PENDAHULUAN

1.1. Latar Belakang

II. Bagi para pengguna smartphone

maupun tablet, pasti sekali waktu pernah dipusingkan dengan borosnya pemakaian baterai smartphone. Belum lagi bila saat digunakan, namun tiba-tiba terjadi kondisi low battery, dan kemudian smartphone atau tabletnya mati. Padahal saat itu anda di tengah dalam perjalanan atau jauh dari listrik. Salah satu solusi mengatasi hal tersebut dapat dilakukan dengan membawa baterai cadangan. Namun pada saat ini solusi tersebut dirasa sudah kurang efektif, karena sekarang sudah banyak tersedia perangkat powerbank yang dapat mengisi baterai smartphone tanpa harus ada listrik PLN. Selain itu juga lebih praktis karena tidak perlu repot

membuka dan melepas baterai untuk diganti baterai cadangan.

III. Powerbank adalah sebuah alat untuk menyimpan energi. Banyak juga yang menyebut powerbank sebagai

atau portable charger bisa dibuat dengan mudah, praktis dan tidak memakan banyak biaya. Hal ini dirasakan dapat mempermudah para pengendara motor pada saat mereka melakukan perjalanan jauh yang memerlukan sumber tenaga

VI. Berdasarkan uraian latar belakang diatas, perancangan

powerbank pada penelitian ini haruslah sangat mudah digunakan, memiliki bentuk yang portable , serta praktis dan memiliki tingkat keamanan yang baik serta tidak boros aki.

VII. 1.3. Tujuan Penulisan

VIII. Tujuan penulisan

laporan tugas akhir ini adalah untuk merancang sebuah sistem yang dapat melakukan pengisian ulang baterai pada sepeda motor dengan mudah praktis dan murah

IX. 1.4. Manfaat

X. Adapun manfaat dari dibuatnya sistem ini adalah sebagai berikut :

XI.1.Memudahkan kita sa'at bepergian jauh, yang suka touring, perjalanan jauh contohnya, jadi tinggal cas Handphone pada sepeda motor , jadi anda tidak perlu cemas takut kehilangan hp sa'at kita tinggal pergi beristirahat/makan. XII.

XIII. 2.Memudahkan kita sa'at terdesak, misal mati lampu pada sa'at di rumah kita, jadi kita bisa memanfa'atkan aki sepeda motor kita sebagai sumber

tenaga listriknya untuk mengecas handphone anda ini.

XIV.

XV.3.Biaya pembuatannya pun sangat murah sekali, dengan modal dibawah RP 20.000 saja sudah dapat membuat unit charger / adapter hp untuk sepeda motor anda sendiri.

XVI.

XVII. 4. Jika ingin memperindah bentuknya bisa kasih kotak atau pasang box, tentunya biaya bertambah lagi. dan pasanglah charger hp ini di bawah jok motor. membatasi pembahasan hanya kepada Rancangan dan desain sistem menggunakan :

XIX. Untuk pengisian yang menggunakan battery, ini bersifat darurat saja, bukan untuk pengisian full, karena kapasitas battery biasa tidak akan bisa mengisi hp sampai penuh, tapi minimal bisa jadi solusi kalau lagi ada urusan penting (urgent) tapi hp lowbatt. Kelebihan menggunakan battery adalah bisa di beli dimanapun, bahkan di warung tradisional sekalipun.

XX. Begitupun juga kalau mengisi degan aki di motor, hindarkan untuk pengisian sampai penuh, isi saj asampe kira2 seperempat. Alasannya karena power bank ini mampu memberikan arus sampai dgn maksimal 1A, kelebihannya pengisian jadi cepat penuh, tapi kekurangannya battery juga cepet habis, umur battery juga jadi lebih pendek, malahan berpotensi batterynya melendung.

bahkan ada yang memiliki 2 ouput yaitu 1A dan 2A, untuk pengisian segala jenis HP dan tablet kecil (HP biasa, android, iphone, BB, dan semua merk tablet yang ukurannya kira kira7') pakai saja yang 1A, jangan pernah pake yg 2A, dijamin battery HP akan cepet rusak. untuk yg 2A hanya boleh untuk pengisian tablet yg besar sekitar 7inchi keatas (ipad, samsung 7'/9'/10', atau merk lain ygang memiliki ukuran besar) jadi pada prinsipnya PowerBank tidak boleh dianggap sebagai pengganti adaptor aslinya.

XXI. XXII. XXIII.

XXIV. Bahan dan Metode

XXV. Aki motor termasuk baterai yang memiliki daya yang tinggi yang digunakan untuk menyalakan starter motor, jika dilihat dari penggunaannya aki motor atau baterai motor akan jarang digunakan selama sepeda motor menyala, karena untuk menyalakan lampu motor saja sudah langsung diambil dari tegangan alternator sehingga beban aki tidak begitu besar yang tentunya aki akan tahan lebih lama. Hal itu dapat kita manfaatkan untuk mengoptimalkan pemakaian aki motor salah satunya adalah aki motor untuk power bank. Pertanyaannya adalah bagaimana aki motor yang mempunyai tegangan 12V DC ini dapat di sesuaikan dengan baterai hp yang hanya menggunakan tegangan 3-5VDC saja, apa sajakah yang mesti dipersiapkan dan bagaimana cara membuat cas hp menggunakan aki motor tersebut sehingga Aki motor tersebut dapat kita gunakan sebagai Power Bank dengan kapasitas yang luar biasa.

XXVI.

XXVII. Komponen yg harus di persiapkan:

1.LM7805

2.Box ukuran 6x4x3cm 3. Sekring kaca pendek 2A 4. Rumah sekring model kabel 5. Soket usb female type A (kakinya menghadap ke bawah)

6. Heatsink 7. C: 470uF/16V 8. C: 220uF/16V 9. Saklar mini 10. Resistor 180 ohm 11. Led hijau 3mm 12. PCB bolong2

13. Kabel hitam merah 1m 14. 2bh jack male

15. 1bh jack female

16. Rumah battery type AA isi 4bh 17. 2bh Skun ring 10mm

18. Resistor 2K2 ohm

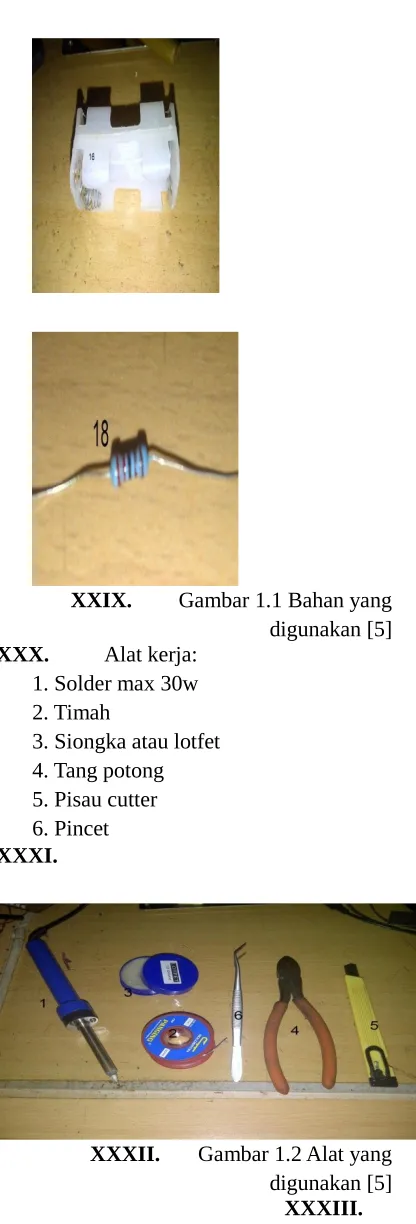

XXIX. Gambar 1.1 Bahan yang digunakan [5] XXX. Alat kerja:

1. Solder max 30w 2. Timah

3. Siongka atau lotfet 4. Tang potong 5. Pisau cutter 6. Pincet XXXI.

XXXII. Gambar 1.2 Alat yang digunakan [5]

XXXIII.

XXXIV.

Gambar 1.3 Rangkaian listrik [5] XXXV. XXXVI. Fungsi komponen

XXXVII. • IC 7805= berfungsi sbg regulator yang tugasnya menurunkan tegangan yang masuk menjadi sebesar 5V.

• Sekring/fuse= berfungsi sebagai pengaman jika terjadi konslet atau kerusakan yang menyebabkan kelebihan beban.

• Switch= sebagai saklar on/off. • C1= berfungsi untuk menghilangkan ripple (gejolak listrik) yang timbul dari spul motor.

• C2= berfungsi utk menghilangkan ripple yg timbul akibat dr switching penurunan tegangan di IC 7805

• R1= berfungsi untuk menurunkan arus yang akan masuk ke lampu led.

• R2= berfungsi untuk menurunkan arus yang akan masuk ke pin2 usb.

• Led= berfungsi sbg indikator.

XXXIX.

XL. Gambar 1.4 Penyambungan kabel[5]

XLI.

Perancangan

XLII. Langkah kerja XLIII.

XLIV. Potong pcb seukuran 5x3.5cm • pasang komponen dan atur tata letaknya sedemikian rupa. • Jangan lupa gabungkan heatsink degan IC LM 7805, fungsinya untuk membuang panas yang dihasilkan dari 7805

XLV.

XLVI.

XLVII. Gambar 1.5 PCB dan letak komponen [5]

XLVIII. XLIX.

L. Gambar1.6 Penyambungan led, sikring& usb [5] LI. LII. LIII.

 Karena rangkaian ini sangat sederhana sekali, maka tidur perlu bikin jalur pcbnya dengan cara di rendam ferichlorid, tapi cukup di buatkan

jalurnya degan memanfaatkan potongan kaki komponen.

ferichloride, mengingat ferichlorid itu adalah zat kimia yang cukup beracun  Jadi lakukan penyolderan sambil

membuat jalur sesuai gambar menggunakan sisa potongan kaki komponen.

 Warna merah keterangan komponen dan kaki-kakinya.

 Warna biru jalur koneksinya.

 • Setelah itu buat lubang pada kotak utk usb, lampu led, saklar dan kabel.

 G

ambar 1.7 Kotak yang sudah di lubangi [5]

 • Potong kabel merah hitam, kira2 30cm, pada bagian kabel merah yang

menuju aki motor, sambung degan skrup ring dan sekring, sekring berfungsi untuk pengaman jika terjadi konslet, dan diujung yang satunya sambung degan

jack male.

• penyolderan jack male ataupun female tidak boleh terbalik, kabel merah harus yang di tengah, kabel hitam dipinggir 

 Gambar 1.8 Pemotongan kabel jack [5]

 

 • potong juga sedikit kabel untuk disambung ke rumah battery, pada ujung kabelnya juga di sambung degan jack male.





 







 Gambar 1.10 Menyambung power bank ke jack [5]

 • Sekarang lakukan test degan battery terlebih dahulu, gunakan battery AA 4bh

untuk pengetesan.

• Lampu harus menyala, fungsi lampu led hanya sbg indikator bahwa power bank hidup



 Gambar 1.11 Testing alat memakai batrai [5]

 • Sekarang pasang kabel yang ke aki motor, yang merah ke plus aki, yang

hitam ke minus aki.

• Mungkin perlu melubangi bagasi motor supaya kabel bisa masuk, supaya hpnya bisa disimpan di bagasi waktu ngecasnya sambil naik motor. Atau buat sambungan menggunakan kabel agar hp dapat di taruh di depan menggunakan dudukan



  Gambar 1.12 Pemasangan pada

motor[5]

LIV.

Implementasi dan Analisa

 Arus yang masuk ke battery cas

haruslah maksimal 10% dari kapasitas

battery tersebut.

Bila kurang dari 100mAH pengecasan akan lebih lambat, tapi umur battery lebih awet. Jadi kalau menggunakan adaptor yang ngecasnya cepat banget itu bukan berarti adaptornya bagus, tapi justru adaptornya bikin ngerusak battery. Banyak dipasaran beredar adaptor hp KW yg bisa ngecas cepat, padahal udah

tertera tulisan di adaptornya itu sesuai degan perhitungan di atas. Berarti adaptor itu sebenarnya ngecasnya lebih dari yang tertera di body adaptornya, tetapi kenapa di tulis lebih kecil? Karena untuk membuat konsep pemikiran kepad masyarakat kalau adaptor yang ngecasnya cepat adalah

 adaptor yang bagus, sehingga adaptornya laku keras dipasaran. Padahal itu hal yang keliru.

 

 

LV.

Kesimpulan

 Setelah melakukan perancangan, penerapan dan pengujian terhadap sistem, maka dapat ditarik beberapa kesimpulan :

1. Komponen utama dari power bank adalah aki motor

2. Kabel yang dipakai harus memeiliki kualitas yang baik agar dapat dengan baik menghantarkan listrik

3. Power Bank ini efektif ketika digunakan dalam keadaan terdesak

4. Masih banyak kekurangan dari rancangan ini kestabilan nya pun belum begitu sempurna
