BAB IV
PERANCANGAN SISTEM USULAN
4.1. Tahapan Perancangan Sistem 4.1.1. Analisis Kebutuhan
A. Kebutuhan Pengguna
Dalam pendaftaran umroh terdapat dua pengguna yang saling berinterksi didalam sistem, yaitu : Calon jamaah, dan Admin. Kedua pengguna tersebut memiliki karakteristik interaksi dengan sistem yang berbeda-beda dan meiliki kebutuhan informasi yang berbeda-beda, seperti berikut :
1. Skenario Kebutuhan Calon Jamaah
a) Melakukan pendaftaran
b) Memilih paket umroh
c) Melakukan Pembayaran sesuai pilihan paket
2. Skenario Kebutuhan Admin
a) Dapat melihat data jamaah
b) Menginput jenis-jenis paket umroh
c) Melihat data pembayaran
d) Membuat laporan jamaah
B. Kebutuhan Sistem
1) Pengguna harus melakukan login terlebih dahulu untuk dapat mengakses
web dengan memasukan username dan password masing-masing
pengguna.
2) Pengguna dapat memilih paket umroh yang sudah ada di website.
4) Sistem menghitung pembayaran yang sesuai dengan pengguna pilih berdasarkan paket.
4.1.2. Rancangan Diagram Use Case
Calon Jamaah
Prosedur Pendaftaran Umroh

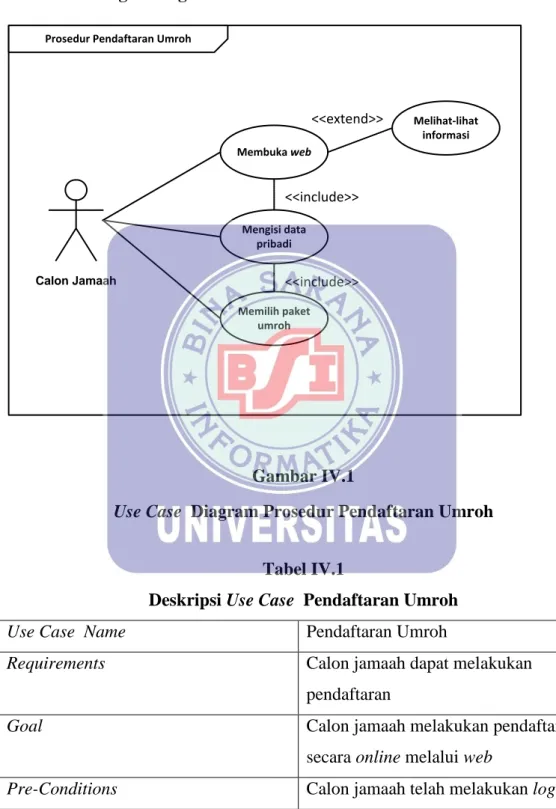

Membuka web Mengisi data pribadi Melihat-lihat informasi <<extend>> <<include>> Memilih paket umroh <<include>> Gambar IV.1
Use Case Diagram Prosedur Pendaftaran Umroh
Tabel IV.1
Deskripsi Use Case Pendaftaran Umroh
Use Case Name Pendaftaran Umroh
Requirements Calon jamaah dapat melakukan
pendaftaran
Goal Calon jamaah melakukan pendaftaran
secara online melalui web
Pre-Conditions Calon jamaah telah melakukan login
Post-Condition Mengisi formulir yang sudah di
Pailed end Condition Calon jamaah tidak bisa melihat data jamaah
Actors Calon Jamaah
Main Flow/ Basic Path 1. User memlih kriteria pencarian
2. User mengetikan kode paket
3. Sistem menapilkan data yang di
cari
Alternate Flow/ Invariant A A1. Sistem menapilkan data paket umroh
Invariant B B1. User memilh kriteria
B2. User mengetikan kode paket
B3. Sistem tidak menemukan data yang dicari
B4. Sistem menampilkan pesan “Data yang dicari tidak ditemukan”
Calon Jamaah Prosedur Pembayaran Melakukan pembayaran Mengirim konfirmasi Admin <<include>> Gambar IV.2

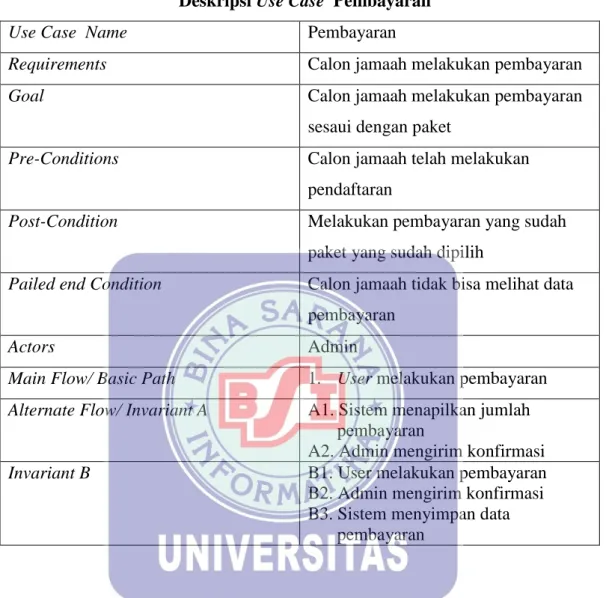

Tabel IV.2
Deskripsi Use Case Pembayaran
Use Case Name Pembayaran
Requirements Calon jamaah melakukan pembayaran
Goal Calon jamaah melakukan pembayaran
sesaui dengan paket
Pre-Conditions Calon jamaah telah melakukan
pendaftaran
Post-Condition Melakukan pembayaran yang sudah
paket yang sudah dipilih
Pailed end Condition Calon jamaah tidak bisa melihat data
pembayaran
Actors Admin
Main Flow/ Basic Path 1. User melakukan pembayaran
Alternate Flow/ Invariant A A1. Sistem menapilkan jumlah
pembayaran
A2. Admin mengirim konfirmasi
Invariant B B1. User melakukan pembayaran
B2. Admin mengirim konfirmasi B3. Sistem menyimpan data

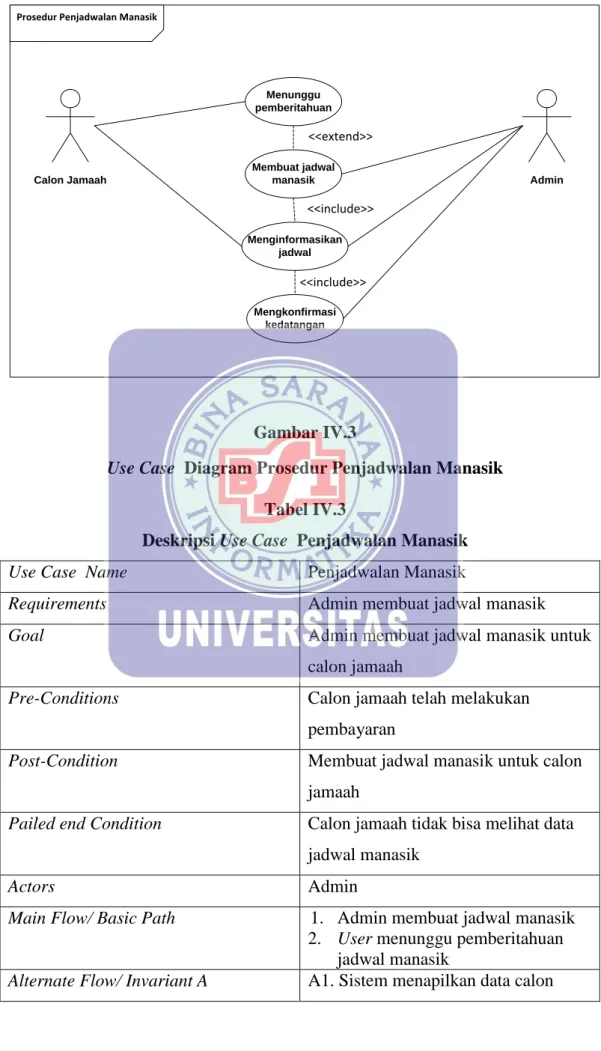

Calon Jamaah Admin Menunggu pemberitahuan Membuat jadwal manasik Menginformasikan jadwal Mengkonfirmasi kedatangan <<extend>> <<include>>
Prosedur Penjadwalan Manasik
<<include>>
Gambar IV.3
Use Case Diagram Prosedur Penjadwalan Manasik
Tabel IV.3
Deskripsi Use Case Penjadwalan Manasik
Use Case Name Penjadwalan Manasik
Requirements Admin membuat jadwal manasik
Goal Admin membuat jadwal manasik untuk
calon jamaah
Pre-Conditions Calon jamaah telah melakukan
pembayaran
Post-Condition Membuat jadwal manasik untuk calon
jamaah
Pailed end Condition Calon jamaah tidak bisa melihat data
jadwal manasik
Actors Admin
Main Flow/ Basic Path 1. Admin membuat jadwal manasik
2. User menunggu pemberitahuan
jadwal manasik
jamaah
A2. Admin memberitahu calon jamaah jadwal
Invariant B B1. Admin melihat data calon jamaah
B2. Admin membuat jadwal manasik B3. Admin menginformasikan jadwal
manasik
Membuat laporan Admin
Prosedur Pembuatan Laporan Jamaah
Mengambil data calon jamaah dan
pembayaran
<<include>>
Gambar IV.4
Use Case Diagram Prosedur Pembuatan Laporan Jamaah

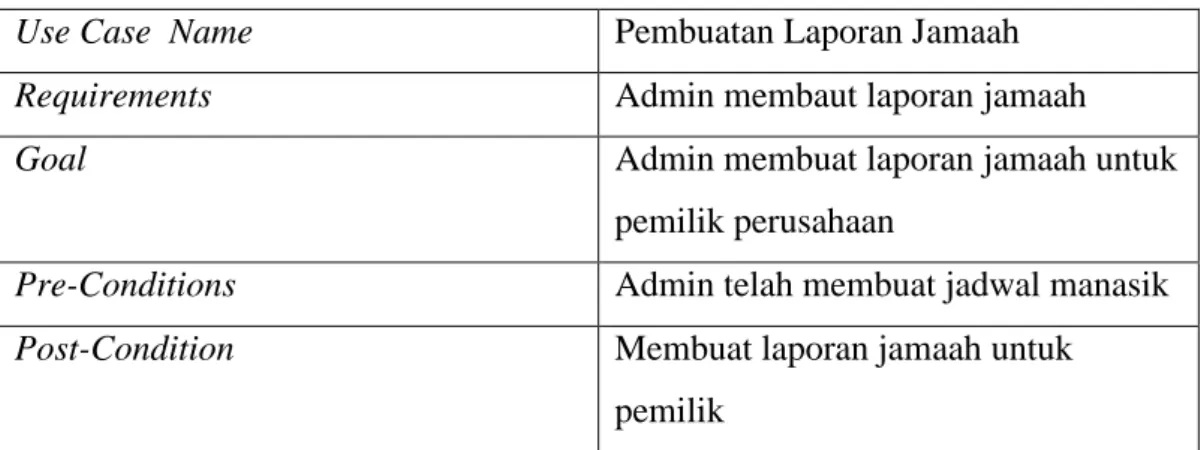

Tabel IV.4
Deskripsi Use Case Pembuatan Laporan Jamaah
Use Case Name Pembuatan Laporan Jamaah
Requirements Admin membaut laporan jamaah
Goal Admin membuat laporan jamaah untuk
pemilik perusahaan
Pre-Conditions Admin telah membuat jadwal manasik
Post-Condition Membuat laporan jamaah untuk
Pailed end Condition Pemilik tidak bisa melihat data jadwal manasik
Actors Admin
Main Flow/ Basic Path 1. Admin membuat laporan
2. Pemilik menerima laporan jamaah
Alternate Flow/ Invariant A A1. Sistem menapilkan data calon jamaah dan jadwal manasik A2. Admin mengambil data A3. Admin membuat laporan A4. Pemilik menerima laporan
Invariant B B1. Admin melihat data calon jamaah
dan jadwal manasik
B2. Admin membuat laporan jamaah B3. Admin menyerahkan laporan
jamah kepada pemilik
4.1.3. Rancangan Diagram Aktivitas

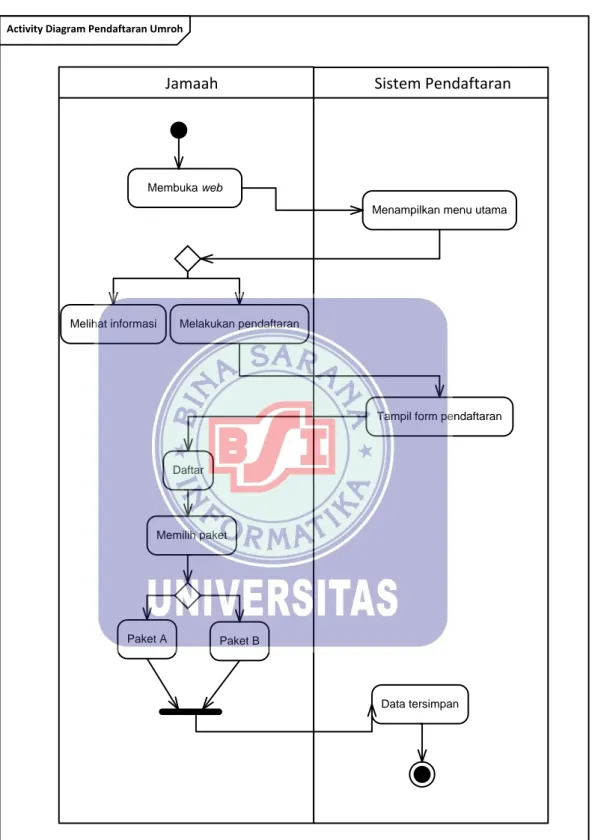

Activity Diagram Pendaftaran Umroh
Jamaah Sistem Pendaftaran
Membuka web
Menampilkan menu utama
Melihat informasi Melakukan pendaftaran
Tampil form pendaftaran
Daftar
Memilih paket
Paket A Paket B
Data tersimpan
Gambar IV.5

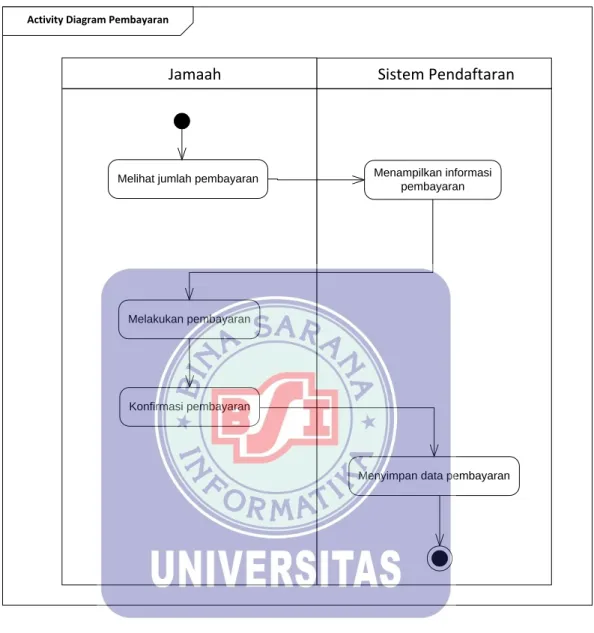

Activity Diagram Pembayaran
Jamaah Sistem Pendaftaran
Melihat jumlah pembayaran Menampilkan informasi pembayaran
Melakukan pembayaran
Menyimpan data pembayaran Konfirmasi pembayaran
Gambar IV.6
Activity Diagram Penjadwal Manasik
Admin Sistem
Melihat data calon jamaah
Membuat jadwal Menampilkan jadwal
Mengkonfirmasi jadwal
Hadir Tidak
Gambar IV.7
Diagram Aktivitas Penjadwalan Manasik
4.1.4. Rancangan Dokumen Sistem Usulan A. Bentuk Dokumen Masukan
1. Nama Dokumen : Data Jamaah
Fungsi : Sebagai rekap data Jamaah
Sumber : Calon jamaah
Tujuan : Admin
Jumlah : -
Frekuensi : Setiap melakukan pendaftaran
Bentuk : Lampiran C-1
2. Nama Dokumen : Bukti Pembayaran
Fungsi : Sebagai bukti telah melakukan pembayaran
Sumber : Calon jamaah
Tujuan : Admin
Media : Data
Jumlah : -
Frekuensi : Setiap melakukan pembayaran
Bentuk : Lampiran C-2
B. Bentuk Dokumen Keluaran
1. Nama Dokumen : Laporan Jamaah
Fungsi : Sebagai rekap laporan jamaah
Sumber : Admin
Tujuan : Pemilik
Media : Data
Jumlah : -
Frekuensi : Setiap satu bulan sekali
Bentuk : Lampiran D-1
2. Nama Dokumen : Jadwal Manasik
Fungsi : Sebagai jadwal manasik jamaah
Sumber : Admin
Media : Data
Jumlah : -
Frekuensi : Setiap selesai melakukan pembayaran
Bentuk : Lampiran D-2
4.1.5. Rancangan Prototype

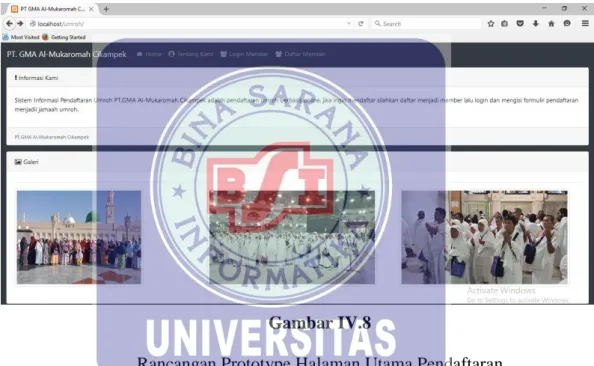

a. Rancangan Prototype Halaman Utama Pendaftaran
Gambar IV.8

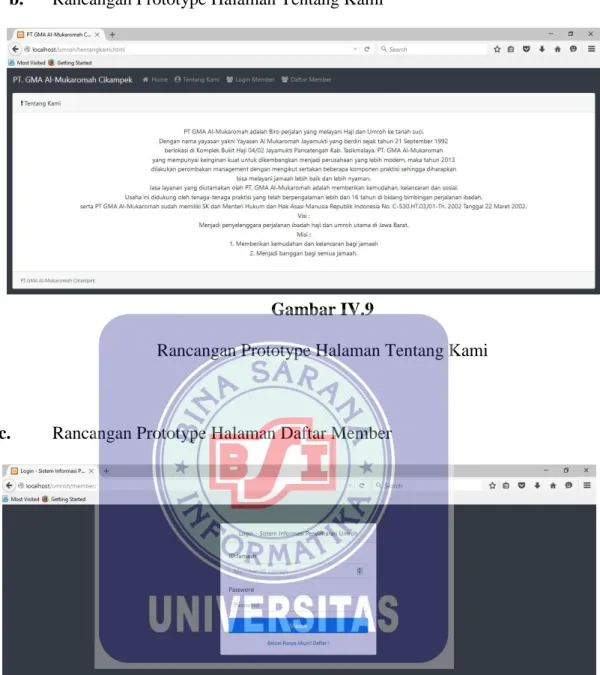

b. Rancangan Prototype Halaman Tentang Kami
Gambar IV.9
Rancangan Prototype Halaman Tentang Kami
c. Rancangan Prototype Halaman Daftar Member
Gambar IV.10

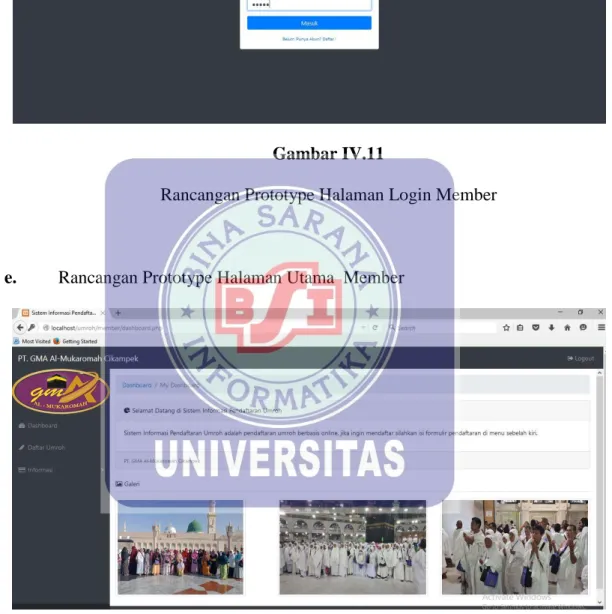

d. Rancangan Prototype Halaman Login Member
Gambar IV.11
Rancangan Prototype Halaman Login Member
e. Rancangan Prototype Halaman Utama Member
Gambar IV.12
f. Rancangan Prototype Halaman Daftar Umroh
Gambar IV.13
Rancangan Prototype Halaman Daftar Umroh
g. Rancangan Prototype Halaman Informasi Pembayaraan
Gambar IV.14
h. Rancangan Prototype Halaman Informasi Jadwal Manasik
Gambar IV.15
Rancangan Prototype Halaman Informasi Jadwal Manasik
i. Rancangan Prototype Halaman Utama Admin
Gambar IV.16
j. Rancangan Prototype Halaman Tambah Jadwal Manasik
Gambar IV.17
Rancangan Prototype Halaman Tambah Jadwal Manasik
k. Rancangan Prototype Halaman Status Pembayaran
Gambar IV.18
l. Rancangan Prototype Halaman Pendaftar Umroh
Gambar IV.19
Rancangan Prototype Halaman Pendaftar Umroh
m. Rancangan Prototype Halaman List Paket
Gambar IV.20
n. Rancangan Prototype Halaman Informasi Pembayaran
Gambar IV.21
Rancangan Prototype Halaman Informasi Pembayaran
o. Rancangan Prototype Halaman Informasi Jadwal Manasik
Gambar IV.22
4.2. Perancangan Perangkat Lunak 4.2.1. Entity Relationship Diagram (ERD)
Gambar IV.23
Entity Relationship Diagram (ERD)
Jamaah Melakukan Pendaftaran Paket
Pembayaran Jadwal Memiliki Melakukan Memiliki Mempunyai Jenis_kelamin alamat No_telp Tgl_manasik Nm_jamaah Id_jamaah Kd_jadwal Nm_paket harga Kd_paket Nm_jamaah Kd_paket harga Id_jamaah No-trans Kd_paket Nm_jamaah No_telp alamat Id_jamaah Kd_daftar No_telp email Jenis_kelamin alamat Id_jamaah Nm_jamaah pass 1 1 1 1 1 1 1 1 1 1 Nm_paket St_pembayaran
4.2.2. Logical Record Structure (LRS) Paket Kd_paket* Nm_paket harga 1 1 1 1 1 1 1 1 1 1 Jamaah Id_jamaah* Nm_jamaah Alamat Jenis_kelamin Email No_telp password Jadwal Kd_jadwal* Nm_jamaah Jenis_kelamin Alamat No_telp Tgl_manasik Id_jamaah** Pendaftaran Kd_pendaftaran* Nm_jamaah Nm_paket No_telp Alamat Id_jamaah** Kd_paket** Pembayaran No_trans* Nm_jamaah Harga St_pembayaran Id_jamaah** Kd_paket** Gambar IV.24
Logical Record Structure (LRS)
Keterangan :
* = Primary Key /Kunci Utama 1 1 = Hubungan one to one
** = Foreign Key /Kunci Tamu 1 M = Hubungan one to many
4.2.3. Spesifikasi File
Spesifikasi yang terdapat dalam Tugas Akhir ini merupakan kumpulan
data yang berasal dari dokumen masukan (input). Data tersebut diproses untuk
penjelasan spesifikasi tabel dari datebase pengajuan perumahan adalah sebagai berikut :
1. File Jamaah
Nama File : Data Jamaah
Akronim File : Jamaah
Fungsi : Menyimpan data pendaftaran jamaah
Tipe File : Master
Akses File : Random
Organisasi File : index squential
Field Key : id_jamaah
Panjang character : 114 byte
Media File : Hard disk
Software : MySQL
Tabel IV.5 Spesifikasi File Jamaah
No Elemen Data Akronim Type Panjang Keterangan
1 Id Jamaah Id_jamaah Int 11 Primary Key
2 Nama Jamaah Nm_jamaah Varchar 25
3 Alamat Alamat Varchar 30
4 Jenis Kelamin jenis_kelalmin Varchar 10
5 Email Email Varchar 25
6 No Telepon no_telp Varchar 15
2. File Admin
Nama File : Data Admin
Akronim File : Admin
Fungsi : Menyimpan data admin
Tipe File : Master
Akses File : Random
Organisasi File : index squential
Field Key : id_admin
Panjang character : 54 byte
Media File : Hard disk
Software : MySQL
Tabel IV.6 Spesifikasi File Admin
No Elemen Data Akronim Type Panjang Keterangan
1 Id Admin Id_admin Int 11 Primary Key
2 Nama Jamaah Nm_jamaah Varchar 25
3 Jenis Kelamin jenis_kelalmin Varchar 10
4 Password Pass Varchar 8
3. File Pembayaran
Nama File : Data Pembayaran
Akronim File : Pembayaran
Fungsi : Menyimpan data pembayaran
Tipe File : Transaksi
Organisasi File : index squential
Field Key : no_trans
Panjang character : 72 byte
Media File : Hard disk
Software : MySQL
Tabel IV.7
Spesifikasi File Pembayaran
No Elemen Data Akronim Type Panjang Keterangan
1 No Transaksi No_trans Int 11 Primary Key
2 Id Jamaah Id_jamaah Int 11 Foreign Key
3 Kode Paket Kd_paket Varchar 10 Foreign Key
4 Nama Jamaah Nm_jamaah Varchar 25
5 Harga Harga Double
6 Status
Pembayaran
St_pembayaran Varchar 15
4. File Pendaftaran
Nama File : Data Pendaftaran
Akronim File : Pendaftaran
Fungsi : Menyimpan data pendaftaran
Tipe File : Transaksi
Akses File : Random
Organisasi File : index squential
Field Key : kd_pendaftaran
Panjang character : 111 byte
Media File : Hard disk
Tabel IV.8
Spesifikasi File Pendaftaran
No Elemen Data Akronim Type Panjang Keterangan
1 Kode
Pendaftaran
Kd_pendaftaran Varchar 10 Primary Key
2 Id Jamaah Id_jamaah Int 11 Foreign Key
3 Kode Paket Kd_paket Varchar 10 Foreign Key
4 Nama Paket Nm_paket Varchar 25
5 Nama Jamaah Nm_jamaah Varchar 25
6 No Telepon No_telp Varchar 15
7 Alamat Alamat Varchar 15
5. File Paket
Nama File : Data Paket
Akronim File : Paket
Fungsi : Menyimpan data paket
Tipe File : Master
Akses File : Random
Organisasi File : index squential
Field Key : kd_paket
Panjang character : 25 byte
Media File : Hard disk
Tabel IV.9 Spesifikasi File Paket
No Elemen Data Akronim Type Panjang Keterangan
1 Kode Paket Kd_paket Varchar 10 Primary Key
2 Nama Paket Nm_paket Varchar 15
3 Harga Harga Double
6. File Jadwal
Nama File : Data Jadwal
Akronim File : Jadwal
Fungsi : Menyimpan data jadwal manasik
Tipe File : Master
Akses File : Random
Organisasi File : index squential
Field Key : kd_jadwal
Panjang character : 86 byte
Media File : Hard disk
Software : MySQL
Tabel IV.10 Spesifikasi File Jadwal
No Elemen Data Akronim Type Panjang Keterangan
1 Kode Jadwal Kd_jadwal Varchar 10 Primary Key
2 Id Jamaah Id_jamaah Int 11 Foreign Key
3 Nama jamaah Nm_jamaah Varchar 25
4 Jenis Kelamin Jenis_kelamin Varchar 10
6 No Telepon No_telp Varchar 15
7 Tanggal
Manasik
Tgl_manasik Date
4.2.4. Class Model/ Class Diagram
Class Diagram Pendaftaran Umroh
Jamaah - id_jamaah : int - nm_jamaah : string - alamat : string - jenis_kelamin : string - no_telp : string - email : string - pass : string <<Property get>> +getIdjamaah(): Int +getNmjamaah(): string +getAlamat(): string +getJeniskelamin(): string +getNotelp(): string +getEmail(): string +getPass(): string <<Property set>> +setIdjamaah(int): void +setNmjamaah(string): void +setAlamat(string): void +setJeniskelamin(string): void +setNotelp(string): void +setEmail(string): void +setPass(string): void Paket - kd_paket: string - nm_paket: string - harga: double <<Property get>> +getKdpaket(): string +getNmpaket(): string +getHarga(): double <<Property set>> +setKdpaket(string): void +setNmpaket(string): void +setHarga(double): void Jadwal - kd_jadwal: string - id_jamaah: int - nm_jamaah: string - jenis_kelamin: string - no_telp: string - tgl_manasik: date <<Property get>> +getKdjadwal(): string +getIdjamaah(): int +getNmjamaah():string +getJeniskelamin(): string +getNotelp(): string +getTglmanasik(): date <<Property set>> +setKdjadwal(string): void +setIdjamaah(int): void +setNmjamaah(string): void +setJeniskelamin(string): void +setNotelp(string): void +setTglmanasik(date): void Pendaftaran - kd_pendaftaran: string - id_jamaah: int - kd_paket: string - nm_paket: string - nm_jamaah: string - no_telp: string - alamat: string <<Property get>> +getKdpendaftaran(): string +getIdjamaah():int +getKdpaket(): string +getNmpaket(): string +getNmjamaah(): string +getNotelp(): string +getAlamat(): string <<Property set>> +setKdpendaftaran(string): void +setIdjamaah(int): void +setKdpaket(string): void +setNmpaket(string): void +setNmjamaah(string): void +setNotelp(string): void +setAlamat(string): void +Tambah(): void +Simpan(): void +Batal(): void +keluar(): void 1 1 1 1 1 1 1 1 1 1 Pembayaran - no_trans : int - id_jamaah : int - kd_paket : string - nm_jamaah : string - st_pembayaran : string - harga: double <<Property get>> +getNotrans(): int +getIdjamaah(): int +getKdpaket(): string +getNmjamaah(): string +getStpembayaran():string +getHarga(): double <<Property set>> +setNotrans(int): void +setIdjamaah(nt): void +setKdpaket(string): void +setNmjamaah(string): void +setStpembayaran(string): void +setHarga(double): void +Simpan(): void +Batal(): void +keluar(): void Gambar IV.25 Class Diagram
4.2.5. Sequence Diagram
Calon jamaah Sequence Diagram Pendaftaran Umroh
Menu Utama Login PendaftaranForm Pemilihan Paket PendaftaranProses Jamaah Menu Jamaah Menu Jamaah
1. Membuka menu
utama() 1.1 Tampilkan form pendaftaran() 2. Memasukan biodata
calon jamaah()
3. Klik daftar()
2.1 Pemilihan paket() 3.1 Input form pendaftaran()
3.1.1 Simpan data pendaftaran() 4. Masukan Id &
Password()
4.1 Input login() 5. Validasi() 6. Berhasil / Gagal()
7. Pilih info jamaah()
8. Pilih logout() 9. Keluar dari sistem()
Gambar IV.26
Sequence Diagram Pendaftaran
Calon jamaah Sequence Diagram Pembayaran
Menu Utama Login Menu Jamaah Menu
Pembayaran Database Logout
1. Membuka menu utama() 3. Menu Login() 2. Masukan Id & Password() 4. Validasi()
5. Menampilkan data() 6. Pilih menu
pembayaran() 7. no_trans() 8. tgl_trans() 9. id_jamaah() 10. id_pendaftaran() 11. kd_paket() 12. nm_paket() 13. harga() 14. simpan() 15. batal() 16. keluar() 17. Tutup form() 18. Pilih logout() 19. Keluar sistem() Gambar IV.27
Calon jamaah Sequence Diagram Jadwal Manasik
Menu Utama Login Menu Jamaah Jadwal Manasik Database Logout
1. Membuka menu utama() 3. Menu Login() 2. Masukan Id & Password() 4. Validasi() 5. Mencari data()
6. Pilih menu jadwal() 7. kd_jadwal() 8. id_jamaah() 9.nm_jamaah() 10. jenis_kelamin() 11. no_telp() 12. tgl_masaik() 13. batal() 14. keluar() 16. Tutup Form() 17. Pilih logout() 18. Keluar sistem()
15. Tampil jadwal manasik()
Gambar IV.28
Sequence Diagram Jadwal Manasik
4.2.6. Spesifikasi Hardware dan Software
1. Spesifikasi Hardware 1) CPU (a) Pentium®4 (b) RAM : 1 GB (c) Harddisk : 250 GB 2) Mouse 3) Keyboard 4) Monitor LCD 14 in
5) Koneksi internet dengan kecepatan 5 Mbps.
2. Spesifikasi Software
2. Aplikasi Program : Adobe Dreamweaver CS6
3. Aplikasi Database : MySQL
4. Aplikasi Browser : Mozilla Firefox
5. 5.3. Jadwal Implemantasi Gambar IV.29 Jadwal Implementasi Nama Keterangan Waktu Implementasi
Bulan 1 Bulan 2 Bulan 3
1 2 3 4 1 2 3 4 1 2 3 4
Persiapan data awal
Analisa
Desain Sistem
Desain perangkat lunak
Pembuatan & Tes Program
Tes sistem
Pelatihan
Pembuatan buku petunjuk
