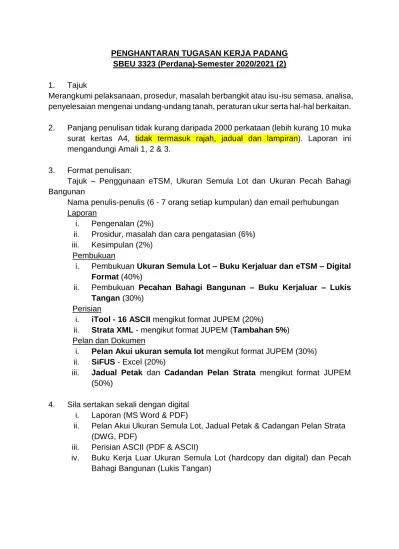

PENGHANTARAN TUGASAN KERJA PADANG
SBEU 3323 (Perdana)-Semester 2020/2021 (2)
1.
Tajuk
Merangkumi pelaksanaan, prosedur, masalah berbangkit atau isu-isu semasa, analisa,
penyelesaian mengenai undang-undang tanah, peraturan ukur serta hal-hal berkaitan.
2.
Panjang penulisan tidak kurang daripada 2000 perkataan (lebih kurang 10 muka
surat kertas A4, tidak termasuk rajah, jadual dan lampiran). Laporan ini
mengandungi Amali 1, 2 & 3.
3.
Format penulisan:
Tajuk
– Penggunaan eTSM, Ukuran Semula Lot dan Ukuran Pecah Bahagi
Bangunan
Nama penulis-penulis (6 - 7 orang setiap kumpulan) dan email perhubungan
Laporan
i.
Pengenalan (2%)
ii.
Prosidur, masalah dan cara pengatasian (6%)
iii.
Kesimpulan (2%)
Pembukuan
i.
Pembukuan Ukuran Semula Lot
– Buku Kerjaluar dan eTSM – Digital
Format (40%)
ii.
Pembukuan Pecahan Bahagi Bangunan
– Buku Kerjaluar – Lukis
Tangan (30%)
Perisian
i.
iTool - 16 ASCII mengikut format JUPEM (20%)
ii.
Strata XML - mengikut format JUPEM (Tambahan 5%)
Pelan dan Dokumen
i.
Pelan Akui ukuran semula lot mengikut format JUPEM (30%)
ii.
SiFUS - Excel (20%)
iii.
Jadual Petak dan Cadandan Pelan Strata mengikut format JUPEM
(50%)
4.
Sila sertakan sekali dengan digital
i.
Laporan (MS Word & PDF)
ii.
Pelan Akui Ukuran Semula Lot, Jadual Petak & Cadangan Pelan Strata
(DWG, PDF)
iii.
Perisian ASCII (PDF & ASCII)
iv.
Buku Kerja Luar Ukuran Semula Lot (hardcopy dan digital) dan Pecah
Bahagi Bangunan (Lukis Tangan)
TUGASAN AMALI 1 (Semakan Alat, DFT dan Penggunaan eTSM)
SGHU 4323 (Perdana) - Semester 2020/2021 (2)
Pelajar dikehendaki membahagikan kepada 10 kumpulan, di mana setiap kumpulan
terdiri daripada 6 atau 7 pelajar. Adalah digalakkan 3 pelajar lelaki dan 3 pelajar
perempuan, di mana setiap kumpulan mesti terdiri daripada berbilang bangsa.
Pelajar diminta membuat proses semakan alat, DFT dan terabas dengan
menggunakan eTSM yang mempunyai sekurang-kurangnya 3 stesen yang
merupakan terabas tertutup. Proses ini dijalankan pada minggu ke-1 dan ke-2 sesi
pembelajaran.
Di akhir Amali 1, setiap kumpulan dikehendaki membuat laporan berkaitan
penggunakan eTSM yang menghubungkan alat PDA dengan Total Station.
This assignment will be replace by reading the user manual and
some notes from previous study. I will provide you the user manual
and some related reports. After that, i will conduct an Q&A session
with you online, you are given 5 minutes to brief the process.
Imagine you are doing the field work.
TUGASAN AMALI 2 (UKURAN SEMULA LOT)
SGHU 4323 (Perdana)-Semester 2020/2021 (2)
Pelajar diminta melakukan pengukuran di kawasan fakulti (C02, C03, C04, C05, C06 dan B08) untuk menjalankan ukuran semula lot dengan menggunakan cara eKadaster. Pelajar dikehendaki menggunakan bantuan alat GNSS untuk mendirikan empat (4) CRM, semua kumpulan dikehendaki berkongsi CRM, setiap terabas mesti diikat kepada CRM dan mengenalpasti satu (1) lot seperti ditunjukkan dalam rajah di bawah mengikut blok fakulti di C02, C03, C04, C05, C06 dan B08 (Sila ikut lot-lot yang disediakan untuk pembahagian kumpulan).
Sempadan lot bolehlah mengelilingi blok C02, C03, C04, C05, C06 dan B08 tersebut mengikut kawasan yang sesuai. Pelajar dikehendaki menggunakan pancang kayu keras atau paku untuk menanda sempadan lot, pelajar boleh menanda tanda sempadan itu serentak dengan ukuran terabas, maksudnya terabas itu dijadikan sebagai sempadan. Lot-lot tersebut adalah Lot 11749 (C02 & C06), Lot 11750 (C03), Lot 11751 (C04), Lot 11752 (C05) dan Lot 11753 (B08) (Kumpulan 1 hingga 5), Lot 12749 (C02 & C06), Lot 12750 (C03), Lot 12751 (C04), Lot 12752 (C05) dan Lot 12753 (B08) (Kumpulan 6 hingga 10). Sila menggunakan nombor lot sebagai nombor Pelan Akui (PA11749, PA11750, PA11751, PA11752, PA11753, PA12749, PA12750, PA12751, PA12752 dan PA12753).
Pelajar juga dikehendaki menggunakan eTSM yang disediakan oleh Makmal UKK dan perisian iTool yang dibekalkan di Makmal Sistem Aplikasi Ukur dan Pengaturcaraan (Makmal SAUP) untuk melakukan pemprosesan tikaian, pembetulan dan buku kerjaluar. Buku kerjaluar hardcopy juga perlu disertakan.
Penghasilan Pelan Akui eKadaster boleh dihasilkan dengan menggunakan perisian CAD. Akhir sekali, ukuran semula lot dan penghasilan pelan hendaklah mengikut garis panduan terkini yang ditetapkan oleh JUPEM, iaitu Pekeliling KPUP Bilangan 5/2009, KPUP Bilangan 6/2009 dan Surat Pekeliling Bilangan 1/2010.
Di akhir Amali 2, setiap kumpulan dikehendaki membekalkan buku kerjaluar (berbentuk hardcopy), iTool (16 ASCII) dan menghasilkan satu Pelan Akui eKadaster ukuran semula lot.
From the diagram given, you need to use Google Earth to identify
the latitute and longitude coordinates for every CRM point and also
every location of the boundary mark according to the groups.
After that, do conversion from latitute and longitude to cassini
geocentric, you can get the cassini coordinates, so you can calculate
the bearing and distance by coordinates. Create a survey work in the
field book (hard copy) first. January 2021 only doing iTools (key in
method) in lab.
TUGASAN AMALI 3 (UKURAN PECAH BAHAGI BANGUNAN)
SGHU 4323 (Perdana)-Semester 2020/2021 (2)
Pelajar diminta melakukan pengukuran di kawasan fakulti (C02, C03, C04, C05, C06 dan B08) untuk menjalankan ukuran pecah bahagi bangunan (Sila ikut lot-lot yang disediakan untuk pembahagian kumpulan). Petak adalah mengikut pelan tingkat yang dibekalkan. Petak aksesori hendaklah mengambil kira tempat letak kereta yang ada di dalam lot strata tersebut. Harta bersama yang perlu berada di dalam skim strata seperti pondok pengawal, tempat permainan kanak-kanak dan bilik sampah hendaklah direka sendiri ditempat yang sesuai dan ditunjukkan dalam Jadual Petak (JP) dan Cadangan Pelan Strata (CPS).
Nombor-nombor yang dibekalkan adalah seperti berikut:
K1 - Lot 11749 – No. Skim - 1749, No. Buku Kerja Luar - 91749, No. JP & CPS - 201749. K2 - Lot 11750 – No. Skim - 1750, No. Buku Kerja Luar - 91750, No. JP & CPS - 201450. K3 - Lot 11751 – No. Skim - 1751, No. Buku Kerja Luar - 91751, No. JP & CPS - 201751. K4 - Lot 11752 – No. Skim - 1752, No. Buku Kerja Luar - 91752, No. JP & CPS - 201752. K5 - Lot 11753 – No. Skim - 1753, No. Buku Kerja Luar - 91753, No. JP & CPS - 201753. K6 - Lot 12749 – No. Skim - 2749, No. Buku Kerja Luar - 92749, No. JP & CPS - 202749. K7 - Lot 12750 – No. Skim - 2750, No. Buku Kerja Luar - 92750, No. JP & CPS - 202450. K8 - Lot 12751 – No. Skim - 2751, No. Buku Kerja Luar - 92751, No. JP & CPS - 202751. K9 - Lot 12752 – No. Skim - 2752, No. Buku Kerja Luar - 92752, No. JP & CPS - 202752. K10 - Lot 12753 – No. Skim - 2753, No. Buku Kerja Luar - 92753, No. JP & CPS - 202753. Pelajar juga dikehendaki menggunakan perisian CAD yang dibekalkan di Makmal Sistem Aplikasi Ukur dan Pengaturcaraan (Makmal SAUP) untuk melukis Jadual Petak (JP) bersama dengan Excel-SiFUS dan Cadangan Pelan Strata (CPS). Akhir sekali, penghasilan Jadual Petak (JP) dan Cadangan Pelan Strata (CPS) hendaklah mengikut garis panduan terkini yang ditetapkan oleh JUPEM, iaitu Pekeliling KPUP 1/2015, Jilid I dan Jilid II.
Pelajar juga dikehendaki mengikut semua peraturan yang ditetapkan oleh UTM, seperti berjaga-jaga dengan kawasan larangan semasa menjalankan ukuran pecah bahagi bangunan di kawasan hostel.
Di akhir Amali 3, setiap kumpulan dikehendaki membekalkan buku kerjaluar pecah bahagi bangunan (berbentuk hardcopy), dan menghasilkan excel SiFUS, Jadual Petak serta Cadangan Pelan Strata.
In the case that you cannot enter UTM
