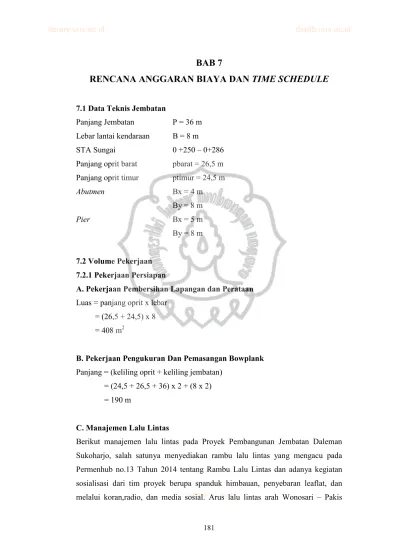

BAB 7 RENCANA ANGGARAN BIAYA DAN TIME SCHEDULE

181

BAB 7

RENCANA ANGGARAN BIAYA DAN TIME SCHEDULE

7.1 Data Teknis Jembatan

Panjang Jembatan P = 36 m Lebar lantai kendaraan B = 8 m

STA Sungai 0 +250 – 0+286 Panjang oprit barat pbarat = 26,5 m Panjang oprit timur ptimur = 24,5 m

Abutmen Bx = 4 m

By = 8 m

Pier Bx = 5 m

By = 8 m

7.2 Volume Pekerjaan 7.2.1 Pekerjaan Persiapan

A. Pekerjaan Pembersihan Lapangan dan Perataan Luas = panjang oprit x lebar

= (26,5 + 24,5) x 8

= 408 m²

B. Pekerjaan Pengukuran Dan Pemasangan Bowplank Panjang = (keliling oprit + keliling jembatan)

= (24,5 + 26,5 + 36) x 2 + (8 x 2) = 190 m

C. Manajemen Lalu Lintas

Berikut manajemen lalu lintas pada Proyek Pembangunan Jembatan Daleman Sukoharjo, salah satunya menyediakan rambu lalu lintas yang mengacu pada Permenhub no.13 Tahun 2014 tentang Rambu Lalu Lintas dan adanya kegiatan sosialisasi dari tim proyek berupa spanduk himbauan, penyebaran leaflat, dan melalui koran,radio, dan media sosial. Arus lalu lintas arah Wonosari – Pakis commit to user

menuju Baki – Solo memiliki 2 alternatif melalui jalan Karangmoyo untuk kendaraan berat dan jalan Rawa Gedongan untuk kendaraan bermotor, sedangkan untuk arah Baki – Solo menuju Wonasari – Pakis dialihkan melalui jalan Gawok untuk kendaraan berat dan jalan Rawa Gedongan untuk kendaraan bermotor.

Gambar 7.1 Pengalihan Arus Lalu Lintas Arah Wonosari – Pakis Menuju Baki – Solo

commit to user

Gambar 7.2 Pengalihan Arus Lalu Lintas Arah Baki – Solo Menuju Wonosari – Pakis

Gambar 7.3 Rambu Lalu Lintas 7.2.2 Divisi 2 Drainase

A. Galian Drainase Oprit Barat Tebal galian = 0,7 m Lebar galian = 0,5 m Panjang galian = 26,5

Jumlah = 2

commit to user

Volume = tebal x lebar x panjang x jumlah = 0,7 x 0,5 x 26,5 x 2

= 18,55 m³

B. Galian Drainase Oprit Timur Tebal galian = 0,7 m Lebar galian = 0,5 m Panjang galian = 24,5

Jumlah = 2

Volume = tebal x lebar x panjang x jumlah = 0,7 x 0,5 x 24,5 x 2

= 17,15 m³

Total volume drainase = 18,55 + 17,15 = 35,7 m³

7.2.3 Divisi 3 Pekerjaan Tanah

A. Galian Struktur Kedalam 4 – 6 meter - Abutmen

Abutmen 1 (timur)

Tinggi permukaan ke lantai jembatan (a) = 4 m Tinggi Abutmen (b) = 5,5 m

∆t = (b) – (a) = 5,5 – 4 = 1,5 m Lebar galian = 4 m

Luas Galian = ∆t x By = 1,5 x 8 = 12 m²

Volume Galian = Luas galian x lebar galian = 12 x 4

= 48 m³ Abutmen 2 (barat)

Tinggi permukaan ke lantai jembatan (a) = 4,7 m Tinggi Abutmen (b) = 5,5 m

∆t = (b) – (a) = 5,5 – 4,7 = 0,8 m commit to user

Lebar galian = 4 m Luas Galian = ∆t x By

= 0,8 x 8 = 6,4 m²

Volume Galian = Luas galian x lebar galian = 6,4 x 4

= 25,6 m³ - Pier

Pier 1 (Timur)

Tinggi permukaan ke lantai jembatan (a) = 6 m Tinggi Pier (b) = 6 m

∆t = (b) – (a) = 6 – 6 = 0 m Lebar galian = 4 m

Luas Galian = ∆t x By = 0 x 8 = 0 m²

Volume Galian = Luas galian x lebar galian = 0 x 4

= 0 m³ Pier 2 (Barat)

Tinggi permukaan ke lantai jembatan (a) = 5 m Tinggi Pier (b) = 6 m

∆t = (b) – (a) = 6 – 5 = 1 m Lebar galian = 4 m

Luas Galian = ∆t x By = 1 x 8 = 8 m²

Volume Galian = Luas galian x lebar galian = 8 x 5

= 40 m³

Total Volume Galian = 48 + 225,6 + 0 + 40

= 113,5 m³commit to user

B. Pasir Urug

Volume = panjang x lebar x tebal = (24,5 + 26,5) x 8 x 0,1 = 40,8 m³

C. Timbunan Biasa Dari Sumber Galian - Abutmen

Abutmen 1 (Timur)

Kedalaman tambahan pile cap (a) = 2 m By = 8 m

Ht = 1,2 m Lebar = 8 m

Luas Timbunan = (a – ht) x By = (2 – 1,2) x 8 = 6,4 m

Volume Timbunan = luas x lebar = 6,4 x 8 = 51,2 m³ Abutmen 2 (Barat)

Kedalaman tambahan pile cap (a) = 2 m By = 9 m

Ht = 1,2 m Lebar = 8 m

Luas Timbunan = (a – ht) x By = (2 – 1,2) x 8 = 6,4 m

Volume Timbunan = luas x lebar = 6,4 x 8 = 51,2 m³

commit to user

- Pier

Pier 1 (Timur)

Kedalaman tambahan pile cap (a) = 2,5 m By = 8 m

Ht = 1,2 m Lebar = 5 m

Luas Timbunan = (a – ht) x By = (2,5 – 1,2) x 8 = 10,4 m

Volume Timbunan = luas x lebar = 10,4 x 5 = 52 m³ Pier 2 (Barat)

Kedalaman tambahan pile cap (a) = 2,5 m By = 8 m

Ht = 1,2 m Lebar = 5 m

Luas Timbunan = (a – ht) x By = (2,5 – 1,2) x 8 = 10,4 m

Volume Timbunan = luas x lebar = 10,4 x 5 = 52 m³

Total Volume timbunan = 51,2 + 51,2 + 52 + 52 = 285,6 m³

Tebal timbunan oprit = 30 cm

Tebal timbunan diatas wing wall = 70 cm

- Oprit Barat

Luas Timbunan = 7,428 m²

Lebar Timbunan = 10 m commit to user

Volume timbunan = 74,28 m³

- Oprit Timur

Luas Timbunan = 6,828 m² Lebar Timbunan = 10 m Volume timbunan = 68,28 m³

- Timbunan di bawah tebing Luas Timbunan = 6 m² x 2 Lebar Timbunan = 8 m x 2 Volume timbunan = 96 m³

Total volume timbunan = 444,96 m³

7.2.4 Divisi 5 Perkerasan Berbutir A. Lapis Pondasi Agregat Kelas B Tebal LPB = 0,125 m

Swell factor = 1,2 - Oprit Barat

Luas timbunan = 0,125 x 1,2 = 1,2 m² Panjang = 26,5 m

Volume = panjang x luas = 26,5 x 1,2 = 31,8 m³

- Oprit Timur

Luas timbunan = 0,125 x 1,2 = 1,2 m² Panjang = 24,5 m

Volume = panjang x luas = 24,5 x 1,2 = 29,4 m³

Total Volume LPB = 31,8 + 29,4 = 61,2 m³ commit to user

B. Lapis Pondasi Agregat Kelas A Tebal LPA = 0,25 m

Swell factor = 1,2

- Oprit Barat

Luas timbunan = 0,25 x 1,2 = 2,4 m² Panjang = 26,5 m

Volume = panjang x luas = 26,5 x 2,4 = 63,6 m³

- Oprit Timur

Luas timbunan = 0,25 x 1,2 = 2,4 m² Panjang = 24,5 m

Volume = panjang x luas = 24,5 x 2,4 = 58,8 m³

Total Volume LPB = 63,6 + 58,8 = 122,4 m³

7.2.5 Divisi 6 Perkerasan Aspal A. Lapis Resap Pengikat

Panjang = panjang oprit + panjang jembatan = 24,5 + 26,5 + 36

= 87 m Lebar = 8 m

Koefisien = 0,6 ltr/m²

Volume LPA = panjang x lebar x koefisien = 87 x 8 x 0,6

= 417,6 ltr

commit to user

B. Lastaston Lapis Aus (HRS-WC) Tebal lapis oprit = 0,03 m

Tebal lapis jembatan = 0,03 m - Oprit Barat

Panjang = 26,5 m

Luas = 0,03 x 8 = 0,24 m² Koefisien = 2,3 ton/m³

Volume = panjang x luas x koefisien = 26,5 x 0,24 x 2,3

= 14,63 ton - Jembatan

Panjang = 36 m

Luas = 0,03 x 8 = 0,24 m² Koefisien = 2,3 ton/m³

Volume = panjang x luas x koefisien = 36 x 0,24 x 2,3

= 19,872 ton - Oprit Timur Panjang = 24,5 m

Luas = 0,03 x 8 = 0,24 m² Koefisien = 2,3 ton/m³

Volume = panjang x luas x koefisien = 24,5 x 0,24 x 2,3

= 13,52 ton

Total Volume = 14,63 + 19,872 + 13,52 = 48,02 ton

C. Lastaston lapis fondasi (HRS Base) - Oprit

Panjang = 26,5 m + 24,5 m Luas = 0,035 x 8 x 2 = 0,48 m² Koefisien = 2,3 ton/m³

Volume = panjang x luas x koefisien commit to user

= (24,5 x 0,28 x 2,3) + (26,5 x 0,28 x 2,3) = 32,84 ton

7.2.6 Divisi 7 Struktur A. Beton Mutu f’c 25 MPa - Struktur Atas

Gambar 7.4 Potongan Melintang Jembatan

Tabel 7.1 Beton Struktur Atas Jembatan

Bagian Jumlah Panjang

(m)

Lebar (m)

Tebal (m)

Volume (m³)

Plat lantai 1 12 8 0.2 19.2

Trotoar 2 12 1 0.3 7.2

Tiang Railling 12 0.2 0.2 1 0.48

Pipa Sandaran 4 12 0.075 0.075 0.27

Gelagar 4 12 0.4 1 19.2

Diafragama 5 8 0.25 0.3 3

Total volume = 49.08 m³

commit to user

- Abutmen

Gambar 7.5 Abutmen

Tabel 7.2 Beton Abutmen

Pias Jumlah Panjang (m) Lebar (m) Tebal (m) Volume (m³)

1 2 8.00 0.2 0.9 2.88

2 2 8.00 0.2 0.6 1.92

3 2 8.00 0.1 0.45 0.72

4 2 8.00 0.5 1.2 9.6

5 2 8.00 (1.7+1.3) 0.75 9

6 2 8.00 0.5 0.8 3.2

7 2 8.00 0.75 1.9 22.8

8 2 8.00 (1.2+0.8) 1.85 22.2

9 2 8.00 (1.2+0.8) 1.4 16.8

Total volume 2 Abutmen = 89,12 m³

commit to user

- Pier

Gambar 7.6 Pier

Tabel 7.3 Beton Pier

Pias Jumlah Panjang (m) Lebar (m) Tebal (m) Volume (m³)

1 2.4 0.7 8 1 13.4

2 2.4 0.8 8 1 15.4

3 0.75 0.5 8 0.5 1.5

4 0.75 0.5 8 0.5 1.5

8 0.9 6.1 4 1 31.8

9 0.9 5 0 3.14/4.b² 22.0

5 2.3 0.4 8 0.5 3.7

7 2.3 0.4 8 0.5 3.7

6 5 0.8 8 1 32.0

Total volume 2 Pier = commit to user 124.92 m³

B. Baja Tulangan

Tabel 7.4 Data Baja Tulangan fy = 240 MPa

Bagian Diameter (mm)

Panjang

(m) Banyak Berat / m (kg)

Jumlah (kg)

Jumlah Item

Total Polos Ulir

Railing

Ø 12 238 2 0.88 4.226 12 50.722

Ø 12 222 2 0.88 3.942 12 47.312

Ø 8 125.6 6 0.395 297.672 12 35.720

Trotoar D 13 171.6 7 1.04 11.897 2 23.795

D 10 1192 6 0.62 44.342 2 88.684

Diafragma Ø 8 257.6 24 0.395 24.420 12 293.045

D 13 806.4 5 2.22 89.510 15 1342.66

Tabel 7.5 Data Baja Tulangan fy = 320 MPa

Bagian Diameter (mm)

Panjang

(m) Banyak Berat / m (kg)

Jumlah (kg)

Jumlah Item

Total Polos Ulir

Plat lantai

D 16 787.2 8 1.58 98.507 3 295.521

D 16 787.2 8 1.58 98.507 3 295.521

D 10 1196 60 0.62 443.429 3 1330.29

D 10 1196 80 0.62 591.239 3 1773.72

Tabel 7.6 Data Baja Tulangan fy = 390 MPa

Bagian Diameter (mm)

Panjang

(m) Banyak Berat / m (kg)

Jumlah (kg)

Jumlah Item

Total Polos Ulir

Gelagar

D 29 1250 11 5.18 712.25 12 8547

D 29 1250 5 5.18 323.75 12 3885

D 13 1192 8 1.04 99.174 12 1190.09

Ø 12 344 40 0.888 122.189 12 1466.265

Abutmen Breast

wall

D 22 79.12 2 3.853 609.76 2 1219,52

D 22 79.12 2 3.853 609.76 2 1219,52

D 10 3 23 0.617 42.308 2 84.617

commit to user

Back wall

D 16 3.7 16 1.578 93.417 2 186.835

D 10 7.96 16 0.617 78.581 2 157.162

D 10 1.3 53 0.617 42.778 2 85.557

D 22 1.504 27 2.984 119678 2 239.357

D 13 7.96 4 1.042 34.214 2 68.428

D 10 3.8 53 0.617 125.045 2 250.091

Corbel Ø 12 7.96 32 0.888 225.06 2 450.120

Ø 12 11.05 5 0.888 50.697 2 101.394

Wing wall vertikal

D 16 5.396 18 2.984 289.615 2 579.231

D 16 5.396 18 1.578 153.154 2 306.309

D 10 5.296 21 0.617 68.620 2 137.241

Wing wall horisontal

D 16 1.836 27 1.578 77.258 2 154.517

D 16 1.836 27 1.042 51.016 2 102.032

D 10 1.836 27 0.617 30.208 2 60.416

Bore pile D 16 8.192 14 2.984 342.229 280 95824

Ø 8 2.009 1.88 0.395 1.495 2 2.99

Pile cap

D 25 8.1 12 3.853 374.512 2 749.023

D 13 19.356 4 2.226 169.47 2 338.95

D 10 8.92 20 2.226 395.133 2 790.266

Pier Bore pile

D 16 8.192 14 2.226 255.295 280 71482.7

Ø 8 1.004 2.355 0.395 0.935 2 1.86

Pile cap

D 25 14.16 4 3.853 236.42 2 472.84

D 13 9.156 18 2.226 373.66 2 747.31

D 10 5.62 3 0.617 11.269 2 22.539

Pier wall

D 25 8.75 2 3.853 67.427 2 134.855

D 25 8.75 2 3.853 67.427 2 134.855

D 10 9.82 27 0.617 160.562 2 321.124

Pier head D 29 9.264 23 5.185 1104.78 2 2209.59

D 10 6 20 0.617 74.04 2 148.08

commit to user

7.2.7 Divisi 8 Pengembalian Kondisi Dan Pekerjaan Minor A. Marka Putus-Putus

Lebar = 0,12 m Panjang marka = 3 m Panjang total = 87 m

Luas = (panjang marka / panjang total) x lebar = (87 / 3) x 0,12

= 3,48 m²

B. Marka Memanjang Luas = panjang total x lebar = 87 x 0,12

= 10,44 m²

C. Marka Tepi

Luas = panjang total x 2 x lebar = 87 x 2 x 0,12

= 20,88 m²

Total luas marka = 3,48 + 10,44 + 20,88 = 34,8 m²

7.3 Pembangunan Saluran Drainase (U-Ditch) Oprit barat

Jumlah =

= ^,

,

= 44 Oprit timur

Jumlah =

= ^,

,

= 41

Total U-Ditch = 44 + 41 = 85 buah

commit to user

7.4 Belanja Konstruksi 7.4.1 Pipa Galvanis 3”

Jumlah pipa = 4 m Segemen = 3 m Panjang pipa = 6 m

Jumlah total pipa =

=

= 24 buah

7.4.2 Elastomer Bearing

Elastomer bearing jenis 2 (350 x 400 x 39) Jumlah = 8 x 3 = 24 buah

commit to user

7.5 Rencana Anggaran Biaya Tabel 7.7 Rencana Anggaran Biaya

No Uraian Pekerjaan Harga Satuan Jumlah Harga

I Pekerjaan Persiapan

1 Pembersihan 1 m' lapangan dan perataan 408 m2 Rp 24,837.77 Rp 10,133,808.66 2 Pengukuran dan pemasangan 1 m' bowplank 190 m Rp 26,763.57 Rp 5,085,078.57

3 Papan nama proyek 2 Rp 350,000.00 Rp 700,000.00

4 Quality Control 1 Rp 5,000,000.00 Rp 5,000,000.00

5 Manajemen dan Keselamatan Lalu Lintas 1 Rp 9,070,000.00 Rp 9,070,000.00 29,988,887.23 Rp

II Divisi 2 Drainase

1 Galian untuk drainase dan saluran air 35.7 m3 Rp 40,632.46 Rp 1,450,578.82 1,450,578.82 Rp

III Divisi 3 Pekerjaan Tanah

1 Galian struktur kedalaman 2-4 m 113.6 m3 Rp 110,313.03 Rp 12,531,560.21 2 Timbunan pasir urug 40.8 m3 Rp 201,857.14 Rp 8,235,771.43 3 Timbunan Biasa dari sumber galian 444.96 m3 Rp 101,034.73 Rp 44,956,413.46 65,723,745.10 Rp

IV Divisi Perkerasan Berbutir

1 Lapis pondasi Agregat kelas B 61.2 m3 Rp 474,755.19 Rp 29,055,017.63 2 Lapis pondasi Agregat kelas A 122.4 m3 Rp 503,284.40 Rp 61,602,010.56 90,657,028.19 Rp

V Divisi 6 Perkerasan Aspal

1 Lapis resap pengikat 417.6 ltr Rp 18,439.69 Rp 7,700,414.54 2 Lastaston lapis pondasi (HRS Base) 32.844 ton Rp 1,391,747.03 Rp 45,710,539.35 3 Lastaston lapis aus (HRS-WC) 48.024 ton Rp 1,365,098.01 Rp 65,557,466.83 118,968,420.72 Rp

VI Divisi 7 Struktur 1 Abutmen

Beton struktur f'c 25 Mpa 69.92 m3 Rp 3,658,886.86 Rp 255,829,369.25 Baja Tulangan Sirip BjTS 280 (U-39) 56812.929 kg Rp 17,429.50 Rp 990,220,940.03 Pekerjaan Bore Pile D = 0.6 m 20 ttk Rp 1,296,658.03 Rp 25,933,160.58 2 Pilar

Beton struktur f'c 25 Mpa 124.92 m3 Rp 3,658,886.86 Rp 457,068,146.55 Baja Tulangan Sirip BjTS 280 (U-39) 54864.908 kg Rp 17,429.50 Rp 956,267,918.69 Pekerjaan Bore Pile D = 0.6 m 20 ttk Rp 1,296,658.03 Rp 25,933,160.58 3 Struktur Atas

Beton struktur f'c 25 Mpa untuk jalan 48.6 m3 Rp 3,658,886.86 Rp 177,821,901.40 Baja Tulangan Sirip BjTS 280 (U-39) 18770.276 kg Rp 17,429.50 Rp 327,156,523.37 4 Railing

Beton Struktur Fc' 25 Mpa 0.48 m3 Rp 3,658,886.86 Rp 1,756,265.69 Baja Tulangan (Polos) U24 2963.565 kg Rp 12,300.00 Rp 36,451,847.71 3,254,439,233.86 Rp

VII Divisi 8 Pengembalian Kondisi Dan Pekerjaan Minor

1 Marka Jalan Termoplastik 34.8 m2 Rp 151,685.82 Rp 5,278,666.59 5,278,666.59 Rp

VIII Kegiatan Bidang Drainase

1 Pembangunan Saluran Drainase U-Ditch (50x50x120) 85 bh Rp 978,299.98 Rp 83,155,498.57 83,155,498.57 Rp

IX Belanja Konstruksi

1 Pemasangan Pipa Galvanis 3" 24 bh Rp 138,750.00 Rp 3,330,000.00 2 Pemasangan Elastomer Jenis 2 24 bh Rp 650,000.00 Rp 15,600,000.00 18,930,000.00 Rp

3,668,592,059.08 Rp

366,859,205.91 Rp

4,035,451,264.99 Rp

Volume

Total Pekerjaan Persiapan

Total Pekerjaan Drainase

Total Pekerjaan Tanah

Total Pekerjaan Perkerasan Berbutir

Total Pekerjaan Perkerasan Aspal

Total Pekerjaan Struktur

Total Pekerjaan Pengembalian Kondisi Dan Pekerjaan Minor

Total Kegiatan Bidang Drainase

Total belanja konstruksi Total biaya pekerjaan (A) Pajak Pertambahan Nilai (PPN) (B) = 10% A

Total Harga Pekerjaan (C) = (A) + (B)

commit to user

Tabel 7.8 Rekapitulasi Rencana Anggaran Biaya

No Uraian Pekerjaan Jumlah Harga

1 Pekerjaan Persiapan Rp 29,988,887

2 Divisi 2 Drainase Rp 1,450,579

3 Divisi 3 Pekerjaan Tanah Rp 65,723,745

4 Divisi Perkerasan Berbutir Rp 90,657,028

5 Divisi 6 Perkerasan Aspal Rp 118,968,421

6 Divisi 7 Struktur Rp 3,254,439,233

7 Divisi 8 Pengembalian Kondisi dan Pekerjaan Minor Rp 5,278,667

8 Kegiatan Bidang Drainase Rp 83,155,498

9 Belanja Konstruksi Rp 18,930,000

Total Biaya Konstruksi Rp 3,668,592,059 Pajak Pertambahan Nilai (PPN 10%) Rp 366,859,205

Total Harga Pekerjaan Rp 4,035,451,264

commit to user

7.6 Time Schedule

Tabel 7.9 Time Schedule Pekerjaan

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

A Pekerjaan Persiapan Rp 29,988,887 0.82 1 0.82%

B Divisi 2 Drainase Rp 1,450,579 0.04 1 0.04%

C Divisi 3 Pekerjaan Tanah Rp 65,723,745 1.79 2 0.90% 0.90%

D Divisi Perkerasan Berbutir Rp 90,657,028 2.47 1 2.47%

E Divisi 6 Perkerasan Aspal Rp 118,968,421 3.24 1 3.24%

F Divisi 7 Struktur Rp 3,254,439,234 88.71 15 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91%

G Divisi 8 Pengembalian Kondisi Dan Pekerjaan Minor Rp 5,278,667 0.14 1 0.14%

H Kegiatan Bidang Drainase Rp 83,155,499 2.27 1 2.27%

I Belanja Konstruksi Rp 18,930,000 0.52 1 0.52%

Total biaya pekerjaan (A) Rp 3,668,592,059 100 24

0.82% 0.04% 0.90% 0.90% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 5.91% 8.18% 5.91% 8.39% 6.43% 5.91% 5.91% 5.91% 5.91% 3.24% 0.14%

0.82% 0.86% 1.75% 2.65% 8.56% 14.48% 20.39% 26.30% 32.22% 38.13% 44.05% 52.23% 58.14% 66.53% 72.96% 78.87% 84.79% 90.70% 96.61% 99.86% 100.00%

No JENIS PEKERJAAN TOTAL BIAYA BOBOT (%) DURASI

(minggu)

DALAM MINGGU

JUMLAH EET (Earliest Even Time) REKAPITULASI EET (Earliest Even Time)

commit to user

commit to user
